2023年辽宁省抚顺市新抚区中考物理三模试卷（含答案解析）
展开
这是一份2023年辽宁省抚顺市新抚区中考物理三模试卷（含答案解析），共27页。试卷主要包含了1m等内容，欢迎下载使用。

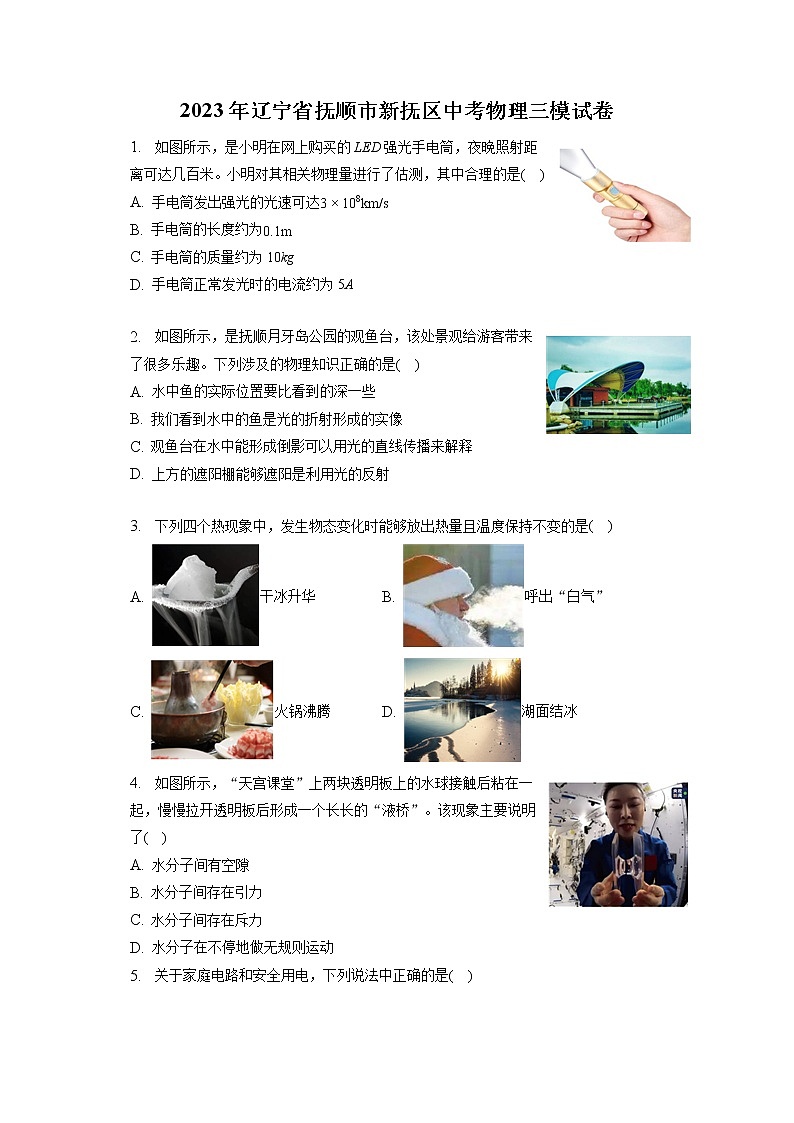

2023年辽宁省抚顺市新抚区中考物理三模试卷
1. 如图所示，是小明在网上购买的LED强光手电筒，夜晚照射距离可达几百米。小明对其相关物理量进行了估测，其中合理的是( )
A. 手电筒发出强光的光速可达3×108km/s
B. 手电筒的长度约为0.1m
C. 手电筒的质量约为10kg
D. 手电筒正常发光时的电流约为5A
2. 如图所示，是抚顺月牙岛公园的观鱼台，该处景观给游客带来了很多乐趣。下列涉及的物理知识正确的是( )
A. 水中鱼的实际位置要比看到的深一些
B. 我们看到水中的鱼是光的折射形成的实像
C. 观鱼台在水中能形成倒影可以用光的直线传播来解释
D. 上方的遮阳棚能够遮阳是利用光的反射
3. 下列四个热现象中，发生物态变化时能够放出热量且温度保持不变的是( )
A. 干冰升华 B. 呼出“白气”
C. 火锅沸腾 D. 湖面结冰
4. 如图所示，“天宫课堂”上两块透明板上的水球接触后粘在一起，慢慢拉开透明板后形成一个长长的“液桥”。该现象主要说明了( )
A. 水分子间有空隙
B. 水分子间存在引力
C. 水分子间存在斥力
D. 水分子在不停地做无规则运动

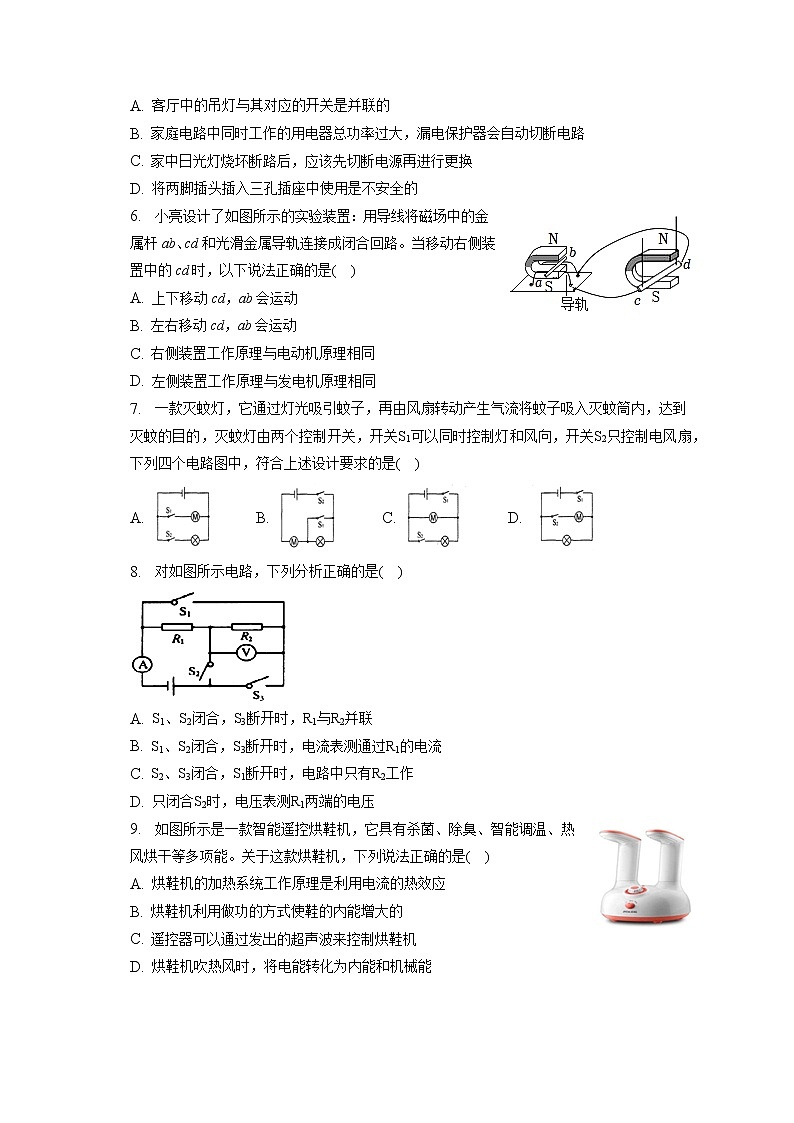

5. 关于家庭电路和安全用电，下列说法中正确的是( )
A. 客厅中的吊灯与其对应的开关是并联的
B. 家庭电路中同时工作的用电器总功率过大，漏电保护器会自动切断电路
C. 家中日光灯烧坏断路后，应该先切断电源再进行更换
D. 将两脚插头插入三孔插座中使用是不安全的
6. 小亮设计了如图所示的实验装置：用导线将磁场中的金属杆ab、cd和光滑金属导轨连接成闭合回路。当移动右侧装置中的cd时，以下说法正确的是( )
A. 上下移动cd，ab会运动
B. 左右移动cd，ab会运动
C. 右侧装置工作原理与电动机原理相同
D. 左侧装置工作原理与发电机原理相同
7. 一款灭蚊灯，它通过灯光吸引蚊子，再由风扇转动产生气流将蚊子吸入灭蚊筒内，达到灭蚊的目的，灭蚊灯由两个控制开关，开关S1可以同时控制灯和风向，开关S2只控制电风扇，下列四个电路图中，符合上述设计要求的是( )
A. B. C. D.
8. 对如图所示电路，下列分析正确的是( )
A. S1、S2闭合，S3断开时，R1与R2并联
B. S1、S2闭合，S3断开时，电流表测通过R1的电流
C. S2、S3闭合，S1断开时，电路中只有R2工作
D. 只闭合S2时，电压表测R1两端的电压
9. 如图所示是一款智能遥控烘鞋机，它具有杀菌、除臭、智能调温、热风烘干等多项能。关于这款烘鞋机，下列说法正确的是( )
A. 烘鞋机的加热系统工作原理是利用电流的热效应
B. 烘鞋机利用做功的方式使鞋的内能增大的
C. 遥控器可以通过发出的超声波来控制烘鞋机
D. 烘鞋机吹热风时，将电能转化为内能和机械能

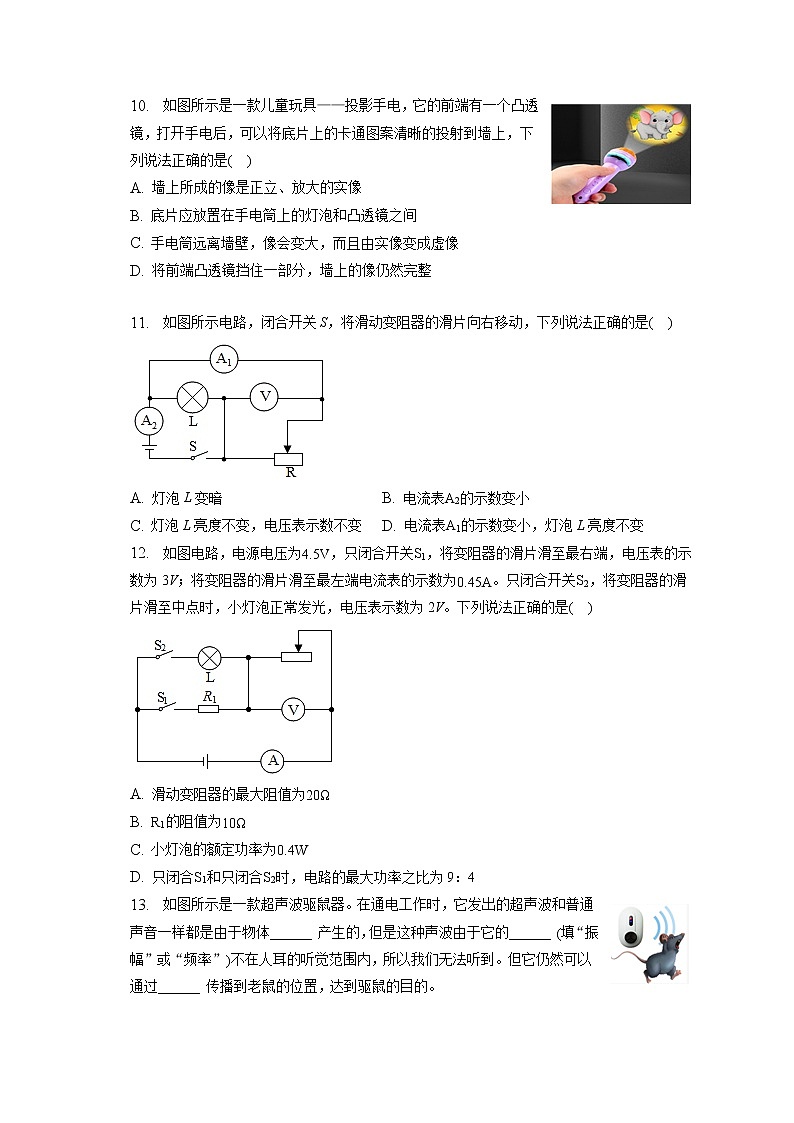

10. 如图所示是一款儿童玩具——投影手电，它的前端有一个凸透镜，打开手电后，可以将底片上的卡通图案清晰的投射到墙上，下列说法正确的是( )
A. 墙上所成的像是正立、放大的实像
B. 底片应放置在手电筒上的灯泡和凸透镜之间
C. 手电筒远离墙壁，像会变大，而且由实像变成虚像
D. 将前端凸透镜挡住一部分，墙上的像仍然完整
11. 如图所示电路，闭合开关S，将滑动变阻器的滑片向右移动，下列说法正确的是( )
A. 灯泡L变暗 B. 电流表A2的示数变小
C. 灯泡L亮度不变，电压表示数不变 D. 电流表A1的示数变小，灯泡L亮度不变
12. 如图电路，电源电压为4.5V，只闭合开关S1，将变阻器的滑片滑至最右端，电压表的示数为3V；将变阻器的滑片滑至最左端电流表的示数为0.45A。只闭合开关S2，将变阻器的滑片滑至中点时，小灯泡正常发光，电压表示数为2V。下列说法正确的是( )
A. 滑动变阻器的最大阻值为20Ω
B. R1的阻值为10Ω
C. 小灯泡的额定功率为0.4W
D. 只闭合S1和只闭合S2时，电路的最大功率之比为9：4
13. 如图所示是一款超声波驱鼠器。在通电工作时，它发出的超声波和普通声音一样都是由于物体______ 产生的，但是这种声波由于它的______ (填“振幅”或“频率”)不在人耳的听觉范围内，所以我们无法听到。但它仍然可以通过______ 传播到老鼠的位置，达到驱鼠的目的。
14. 我国唐朝的张志和在《玄贞子》中记载了著名的“人工虹”实验：“背日喷乎水，成虹霓之状”，这是光的______ 现象。在被分解的七种色光中，______ 三种色光按照不同比例混合，能产生任何一种其它颜色的光。
15. 如图所示，在超市里常喷一些水雾来保鲜蔬菜和水果，利用这种水雾在发生的______ 过程中______ (填“吸收”或“放出”)热量，使蔬菜和水果内的分子运动速度______ (填“加快”或“减慢”)，来达到保鲜的目的。
16. 如图所示是高大建筑物上必须安装的避雷针。避雷针是由______ (填“导体”或“绝缘体”)材料制成，可以将雷电产生的强大电流导入大地，有效避免雷电对建筑物的破坏。如果避雷针上方的云层由于______ (填“多余”或“缺少”)电子而带有大量的负电荷，那么在发生雷电时，通过避雷针的电流方向是______ (填“向上”或“向下”)的。
17. 如图所示是小刚自制的电磁铁，它能吸引曲别针是因为电流具有______ 效应。若他想让电磁铁吸引更多的曲别针，小刚可以采用______ 增大或增加______ 的方法来实现。
18. 如图所示，小强用一根筷子用力摩擦可乐易拉罐，居然将一罐掉了环的可乐打开了。这是因为在筷子摩擦易拉罐的过程中，将______ 能转化为内能。通过______ 的方式使易拉罐外壳的内能增大，再通过______ 的方式使易拉罐内部气体内能增大，形成高压气体，将易拉罐顶开。
19. 小明家四月底电能表读数如图所示，五月份他家共耗电110kW⋅h，则五月底电能表读数为______kW⋅h。若只让一只微波炉单独正常工作3min，电能表的铝盘转88转，则微波炉的额定功率为______ W，通过电能表的电流为______ A。
20. 如图所示电路，闭合开关，电流表有示数，两电压表示数相同。经检查确定是R1或R2发生了故障，则故障的原因可能是______ ；排除故障后，滑动变阻器的滑片向右滑动过程中，电压表V1的示数将______ ；电压表V2与电流表示数的比值将______ 。(以上两空填“变大”“变小”或“不变”)。
21. 如图甲所示，电源电压恒为12V。闭合开关S，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光，电流表示数与两电压表示数的关系图象如图乙所示，小灯泡的额定功率为______ W；定值电阻R0的阻值为______ Ω；滑动变阻器的最大阻值为______ Ω。
22. 如图所示，平面镜在物体AB的下方，凸透镜在物体AB的右侧，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜。请画出：
(1)物体AB在平面镜中的像A′B′；
(2)B点发出的光线经平面镜反射后通过焦点F的光路；
(3)经凸透镜折射后的光线。
23. 如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S极正对电磁铁。闭合开关S，条形磁体因受磁力向左运动，请在图中标出：
(1)电磁铁右端的极性；
(2)磁感线的方向；
(3)电源左端的极性(用“+”或“-”表示)。
24. 如图甲所示为带有开关和指示灯的插线板。只有闭合开关时，指示灯亮，同时插孔可以提供工作电压。指示灯若损坏不影响插孔提供电压。请在乙图中将该插线板电路连接完整。
25. 如图所示是一款具有加热和按摩功能的艾草眼罩，眼罩中的加热丝和按摩器可以单独工作，也可以同时进行。它具有缓解视疲劳、促进睡眠的作用。请你分析回答下列问题：
(1)眼罩中的加热丝和按摩器在电路中是串联还是并联的？
(2)加热过程中能闻到艾草的香味属于那种现象？为什么温度越高这种现象越明显？
26. 如图甲所示是具有高温、低温两挡的电热饭盒，高温挡电功率为242W，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值是R1的4倍。求：
(1)R1和R2的阻值各是多少？
(2)低温挡工作时的实际功率是多少？
(3)高温挡加热10min，不计热量损失，可以将1kg饭菜升高的温度是多少？[饭菜的比热容取3×103J/(kg⋅℃)]
27. 如图是一种以柴油机为动力的抓斗起重机，其部分参数如表。求：
空载质量
4.8t
最大抓举高度
6m
空载最大行驶功率
4×104W
柴油机效率
40%
(1)起重机抓起1.2t的木材静止在水平地面上时，对地面的压强是3×105Pa，它与地面的接触面积是多少？(g=10N/kg)
(2)将1.2t的木材抓举到最大高度用时15s，起重机对木材做功的功率多大？
(3)起重机空载时以最大行驶功率行驶2h，消耗柴油多少kg？(取q柴油=4×107J/kg)
28. 为探究晶体和非晶体的熔化规律，小雨将质量相等的冰和松香分别放入两个相同的试管中，再将两个试管同时放入装有水的大烧杯中加热，如图甲所示。图乙中曲线A、B是根据实验数据绘制出的冰和松香温度随时间变化的图象。
(1)由图象可知，曲线______ (填“A”或“B”)代表冰的熔化图象，冰是______ (填“晶体”或“非晶体”)。
(2)通过分析图象，小雨发现0∼4min，曲线______ (填“A”或“B”)代表的物质吸热能力强。她还发现B物质在液体时的比热容是其固体时的______ 倍。在4∼10min这段时间内，B物质的内能______ (填“增加”“减少”或“不变”)。
(3)继续给烧杯中的水加热至沸腾，并持续一段时间，发现试管中的水______ (填“能”或“不能”)沸腾。
29. 小玲用如图所示装置探究凸透镜的成像规律，凸透镜焦距为10cm。
(1)将蜡烛、凸透镜和光屏依次放在光具座上，调节它们的高度，使烛焰、凸透镜和光屏的中心大致在同一高度，目的是______ 。
(2)把蜡烛、凸透镜和光屏放置在如图所示位置，在光屏上可得到______ (填“放大”或“缩小”)的实像，生活中的______ (填“照相机”、“投影仪”或“放大镜”)利用这一成像原理。
(3)凸透镜的位置如图所示，移动蜡烛至______ cm刻度线处，并移动光屏，可得到等大的实像。
(4)由于蜡烛燃烧变短，像不能成在光屏中央，可将凸透镜向______ (填“上”或“下”)调节。
(5)小玲又用一个焦距为8cm的凸透镜替换原来的凸透镜，放在图中50cm刻度线处，保持蜡烛和光屏在如图所示位置不变，像又变得模糊了，为使像再次清晰，她应将蜡烛______ (填“靠近”或“远离”)凸透镜；或者在贴近凸透镜的位置放置一个度数合适的______ (填“近视镜”或“老花镜”)也能在光屏上出现清晰的像。
30. 在探究“串联电路中电压的规律”实验中：
(1)请在图甲中的虚线框内画出灯L1、L2串联，且电压表测灯L2两端电压的电路图。
(2)小明按照电路图连接的实物电路如图乙所示，小亮说他的电路连接错了，不过，只要改动一根导线，电路就能符合要求。请你在图中连错的导线上画“×”，并用笔画线代替导线将电路连接正确。
(3)改正电路后，闭合开关，测量灯L2两端的电压，发现电压表的示数为零，则电路故障的原因可能是______ 灯断路或灯______ 短路；如果此时观察到有一只灯亮，则说明故障的原因是______ 。
(4)排除故障后，闭合开关，电压表的指针偏转如图丙所示，若电源电压为3V，则灯L1两端的电压为______ V。
31. 某实验小组测量盐水的密度。(水的密度为1g/cm3)
(1)实验前，把天平放在______ 桌面上，并将游码移到标尺左端的零刻度线处。静止时，天平的指针如图甲所示，应将平衡螺母向______ 调节，直至天平平衡；
(2)由于天平砝码丢失，实验小组利用量筒、注射器、两个完全相同的烧杯、水等进行了如下操作：
①在两个烧杯中分别装入40mL盐水和40mL水；
②将上述装有盐水和水的烧杯分别放在天平的左盘和右盘，天平不平衡；
③用注射器向装水的烧杯中缓慢注水，直到天平再次平衡，如图乙所示；
④将烧杯中的水全部倒入量筒中，液面的位置如图丙所示，则量筒中水的体积为______ mL，烧杯中盐水的质量为______ g，盐水的密度为______ g/cm3。
(3)实验后发现烧杯中的水倒入量筒中时有少部分水残留在烧杯中，因此测出的盐水密度会比实际值______ (填“偏大”或“偏小”)。
32. 如图是小伟所做的电学实验：
(一)探究电流与电阻的关系。
(1)小伟用5Ω、10Ω、15Ω和20Ω四个电阻、电压恒为4.5V的电源，“20Ω1A”的滑动变阻器等器材连接成如图甲所示电路，当5Ω的电阻接入电路A、B之间位置时，电流表示数如图乙所示，可知实验中小伟控制A、B间不变的电压为______ V。
(2)在接下来的实验中，小伟发现换上______ Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。为了使四个电阻单独接入电路都能完成实验，他应该适当______ (填“增大”或“减小”)A、B间控制的电压值重新实验。或者适当______ (填“提高”或“降低”)电源电压。
(3)顺利完成实验后，小伟通过实验数据可以得出的结论是：______ 一定时，导体中电流与电阻成______ 。
(二)特殊方法测量额定电压为2.5V小灯泡L正常发光的电阻。
(1)小伟设计了如图丙所示的电路，已知电源电压恒为12V不变，电阻R0的阻值为24Ω，电压表的量程为0∼3V。请完成下列实验步骤。
(2)为能顺利完成实验，小伟将______ 个和小灯泡L完全相同的小灯泡______ (填“串联”或“并联”)接入电路图中的虚框内。
(3)闭合S，S1接a，将R的滑片向左移动，当电压表的示数为______ V时，这些小灯泡正常发光。
(4)保持R的滑片不动，闭合S，S1接b，电压表示数为3V。
(5)每个小灯泡正常发光时的电阻为：RL=______ Ω。
答案和解析
1.【答案】B
【解析】解：
A、手电筒发出强光的光速可达3×108m/s，故A错误；
B、根据手和手电筒的大小可知，手电筒的长度约为0.1m，故B正确；
C、手电筒的质量约为40g，故C错误；
D、手电筒正常发光时的电流较小，约为0.2A，故D错误。
故选：B。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
物理学中，对各种物理量的估算能力，也是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
2.【答案】A
【解析】解：AB、从岸上看见“水中的游鱼”是光线从水中射入空气发生折射形成的虚像，水中鱼的实际位置要比看到的深一些，故A正确、B错误；
C、观鱼台在水中能形成倒影，属于平面镜成像，是由光的反射形成的，故C错误；
D、上方的遮阳棚能够遮阳是利用光的直线传播，故D错误。
故选：A。
看到水中游动的鱼是光折射形成的虚像；光在同种、均匀、透明介质中沿直线传播；倒影是由光的反射形成的。
本题考查了光的直线传播、光的反射和光的折射现象，属于基础题。
3.【答案】D
【解析】解：A、干冰升华过程，干冰需要吸收热量，故A错误；
B、嘴里冒出的“白气”是水蒸气遇冷液化变成的小水滴，液化过程需放出热量，说明温度变化，故B错误；
C、沸腾过程水需要吸收热量，温度保持不变，故C错误；
D、水结冰的过程是凝固现象，凝固过程放出热量但温度保持不变，故D正确。
故选：D。
熔化、汽化和升华过程物质需要吸收热量，凝固、液化和凝华过程物质需要放出热量，晶体凝固时放出热量，温度不变。
本题考查了物态变化过程中的吸放热情况以及晶体凝固的特点，难度较小，属于基础性题目。
4.【答案】B
【解析】解：在“天宫课堂”上，将两块透明板上的水球接触后粘在一起，慢慢拉开板后形成一个长长的“液桥”，都说明了分子间存在相互作用的引力，故B正确，ACD错误。
故选：B。
水球由水分子构成，两个水球接触后能合成一个，说明分子间存在引力的作用。
本题考查分子间的作用力，掌握分子动理论的观点是解答本题的关键。
5.【答案】C
【解析】解：
A、客厅中的吊灯与其对应的开关是串联的，故A错误；
B、正在工作的用电器总功率过大，电流过大，但没有引起火线与零线的电流不相等，所以漏电保护器还不会切断电路，故B错误；
C、家中日光灯烧坏断路后，应该先切断电源再进行更换，这样能防止发生触电事故，故C正确；
D、将两脚插头插入三孔插座中，是可以使用的，且是安全的，故D错误。
故选：C。
(1)用电器与其控制开关是串联在电路中的；
(2)家庭电路中短路或总功率过大，会造出电路中电流过大，空气开关能自动跳闸；当进户线的火线与零线的电流不相等，且差值达到一定值时，漏电保护器也会切断电路；
(3)维修用电器或更换灯泡时，一定要切断电源；
(4)对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地。
本题考查了生活中常遇到的安全用电问题，我们使用电能为生活、生产服务，使用不当也会造成灾难。
6.【答案】B
【解析】解：A、当上下移动cd时，导体cd在磁场中没有做切割磁感线运动，电路中不会产生感应电流，此时导体ab中没有电流通过，所以导体ab在磁场中不会受到力的作用而运动，故A错误；
B、当左右移动cd时，导体cd在磁场中做切割磁感线运动，电路中会产生感应电流，此时导体ab有电流通过，则导体ab在磁场中会受到力的作用而运动，故B正确；
C、当左右移动cd时，导体cd在磁场中做切割磁感线运动，电路中会产生感应电流，这就是电磁感应现象，右侧装置工作原理与发电机原理相同，故C错误；
D、当导体ab中有电流通过时，则导体ab在磁场中会受到力的作用而运动，左侧装置工作原理与电动机原理相同，故D错误。
故选：B。
(1)闭合电路中的部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，这就是叫电磁感应现象，发电机就是根据这个原理制成的；
(2)通电导体在磁场中会受到力的作用，电动机就是根据这一原理制成的。
本题考查电磁感应现象、磁场对通电导线的作用、发电机、电动机原理，注意发电机和电动机原理的区别。
7.【答案】D
【解析】解：
由题知，开关S1可以同时控制灯和风向，开关S2只控制电风扇，所以电风扇与灯工作时互不影响，即两者是并联的，开关S1在干路上控制整个电路，开关S2在电风扇(电动机)的支路上。
由各选项电路图知，D正确，ABC错误。
故选：D。
开关S1可以同时控制灯和风向，开关S2只控制电风扇，由此根据串联和并联电路特点分析电风扇和灯的连接情况和开关的作用，从而得到答案。
(1)根据二者是否相互影响，判断出它们的连接方式，相互影响为串联，互不影响为并联；
(2)根据开关的控制作用，确定开关的位置，控制整个电路，开关在干路上，单独控制某个用电器，开关在支路上。
8.【答案】A
【解析】解：A、S1、S2闭合，S3断开时，电流有两条路径，分别流经两个电阻，所以R1与R2并联，故A正确；
B、S1、S2闭合，S3断开时，电流表串联在干路中，所以测的是干路的电流，故B错误；
C、S2、S3闭合，S1断开时，R2被短路，电路中只有R1工作，而不是只有R2工作，故C错误；
D、只闭合S2时，电路中只有R1工作，但电压表没有接入电路中，不能测量用电器的电压，故D错误。
故选：A。
根据电路的结构，运用电流流向法可判断在开关处于不同状态时电路的连接特点，以及电流表和电压表和测量范围。
本题考查了对电路连接情况的判断，在开关处于不同状态时，电路的连接特点不同，电流表和电压表所起的作用也不同。
9.【答案】AD
【解析】解：A、烘鞋机的加热系统把电能转化为内能，工作原理是利用电流的热效应，故A正确；
B、鞋吸收热量，内能增大，温度升高，利用热传递的方式使其内能增大的，故B错误；
C、遥控器是利用红外线来遥控烘鞋机的，故C错误；
D、烘鞋机吹热风时，将电能转化为内能和机械能，故D正确。
故选：AD。
(1)电流的热效应是电能转化为内能；
(2)改变物体内能的两种方式：做功和热传递；
(3)红外线可以用来遥控，制成电视遥控器；
(4)根据对烘鞋机工作过程的了解，可判断其能量转化。
本题考查了能量的转化、改变内能的方式、电流的热效应等，有一定综合性，但难度不大。
10.【答案】BD
【解析】解：AB、由图可知，此时的物距小于像距，则成的是放大、倒立的实像，与投影仪的成像原理相同；像是正着的，则胶片是倒置的；此时的物距应该在一倍焦距和二倍焦距之间，像距大于二倍焦距，底片应放置在手电筒上的灯泡和凸透镜之间，故A错误，B正确；
C、手电筒远离墙壁，像距变大，像会变大，但物距没有改变，所以不会由实像变成虚像，故C错误；
D、凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，如果用挡板将凸透镜挡住一部分，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一部分被遮住，因此折射出的光线与原来相比减少了一些，故亮度会减弱，变暗了.
故D正确。
故选：BD。
(1)当物距在一倍焦距和二倍焦距之间时，像距大于二倍焦距，凸透镜成倒立、放大的实像，其应用是投影仪或幻灯机；
(2)凸透镜成实像时，只要有物体“发出的光线”通过凸透镜，经凸透镜折射后就能会聚成完整的像；如果凸透镜的口径大，透过的光就多，像就亮。
本题考查了凸透镜成像的特点及其应用，只要有物体“发出的光线”通过凸透镜，经凸透镜折射后就能会聚成像，而且是完整的。
11.【答案】BCD
【解析】解：由图示电路图可知，灯泡L与滑动变阻器并联，电流表A2测干路电流，电流表A1测流过滑动变阻器的电流，电压表测电源两端电压；
由于电源电压不变，所以电压表示数不变；
滑动变阻器滑片向右移动，滑动变阻器接入电路的阻值增大，滑动变阻器两端电压不变，由欧姆定律可知，通过滑动变阻器的电流减小，电流表A1的示数减小；
滑片向右移动时，灯泡两端电压不变，电压表示数不变，灯泡电阻不变，根据P=U2R可知，灯泡实际功率不变，灯泡亮度不变；
通过灯泡L的电流不变，根据并联电路的电流规律可知，干路电流减小，电流表A2示数减小；
综上所述，BCD正确。
故选：BCD。
分析清楚图示电路图，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后根据并联电路特点与欧姆定律分析答题。
本题是一道电路动态分析题，分析清楚电路结构是解题的关键，应用并联电路特点、欧姆定律与电功率公式可以解题；要注意：灯泡亮度由灯泡实际功率决定，灯泡实际功率越大，灯泡越亮。
12.【答案】ABD
【解析】解：(1)只闭合开关S1，定值电阻R1与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
将变阻器的滑片滑至最左端，滑动变阻器接入电路的电阻为0，此时电路为定值电阻R1的简单电路，
由欧姆定律可知，定值电阻R1的阻值：R1=UI1左=4.5V0.45A=10Ω，故B正确；
将变阻器的滑片滑至最右端，滑动变阻器接入电路的电阻最大，
由串联电路的电压特点可知，定值电阻R1两端的电压：U1右=U−U滑右=4.5V−3V=1.5V，
此时通过R1的电流：I1右=U1右R1=1.5V10Ω=0.15A，
由串联电路的电流特点可知，通过滑动变阻器的电流：I滑右=I1右=0.15A，
由欧姆定律可知，滑动变阻器的最大阻值：R=U滑右I滑右=3V0.15A=20Ω，故A正确；
(2)只闭合开关S2，灯泡和滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流；
将变阻器的滑片滑至中点时，滑动变阻器接入电路的电阻：R中=12R=12×20Ω=10Ω，
此时通过滑动变阻器的电流：I中=U中R中=2V10Ω=0.2A，
由串联电路的电流特点可知，通过小灯泡的电流：IL=I中=0.2A，
由串联电路的电压特点可知，小灯泡两端的电压：UL=U−U中=4.5V−2V=2.5V，
因为此时小灯泡正常发光，所以灯泡的额定功率：PL=ULIL=2.5V×0.2A=0.5W，故C错误；
(3)由P=UI可知，电源电压一定，电路中电流最大时，电路的电功率最大，
只闭合开关S1，将变阻器的滑片滑至最左端，滑动变阻器接入电路的电阻为0，由欧姆定律可知，此时电路中的电流最大为0.45A，
只闭合开关S2，串联电路电流特点可知，灯泡正常发光时，电路中的电流最大为0.2A，
由P=UI可知，只闭合S1和只闭合S2时电路的最大功率之比：P1P2=UI1左UI中=I1左I中=0.45A0.2A=94，故D正确。
故选：ABD。
(1)只闭合开关S1，定值电阻R1与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
将变阻器的滑片滑至最左端，滑动变阻器接入电路的电阻为0，此时电路为定值电阻R1的简单电路，根据欧姆定律可得定值电阻R1的阻值；
将变阻器的滑片滑至最右端，滑动变阻器接入电路的电阻最大，根据串联电路的电压特点求出定值电阻R1两端的电压，根据欧姆定律求出通过R1的电流，根据串联电路的电流特点求出通过滑动变阻器的电流，根据欧姆定律求出滑动变阻器的最大阻值；
(2)只闭合开关S2，灯泡和滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流；
将变阻器的滑片滑至中点时，小灯泡正常发光，根据欧姆定律求出通过滑动变阻器的电流，根据串联电路的电流特点求出通过小灯泡的电流，根据串联电路的电压特点求出小灯泡两端的电压，根据P=UI求出小灯泡的额定功率；
(3)根据P=UI可知，电源电压一定，电路中电流最大时，电路的电功率最大，分别求出只闭合S1和只闭合S2时电路中的最大电流，根据P=UI求出只闭合S1和只闭合S2时电路的最大功率之比。
本题考查串联电路的特点、欧姆定律的应用和电功率公式的灵活运用，分清电路连接是解题的关键。
13.【答案】振动 频率 空气
【解析】解：超声波和普通声音一样都是由于物体振动产生的，但是这种声波由于它的频率高于20000Hz，不在人耳的听觉范围内，所以我们无法听到。
超声波仍然可以通过空气传播到老鼠的位置，达到驱鼠的目的。
故答案为：振动；频率；空气。
声音是由物体的振动产生的；人耳的听觉频率范围是20∼20000Hz；固体、液体、气体都可以传播声音。
本题考查了对声音的产生与传播、人耳听觉频率范围等的了解，属基础题。
14.【答案】色散 红、绿、蓝
【解析】解：“背日喷乎水，成虹霓之状”描写的是“人工虹”，这是喷出水后，空中有大量的小水滴，太阳光照在这些小水滴上，被分解为绚丽的七色光，也就是光的色散；
三种色光适当混合能产生其它色光，这三种色光就是色光的三原色，它们分别是红光、绿光、蓝光。
故答案为：色散；红、绿、蓝。
(1)彩虹的成因是由于光的色散。
(2)红、绿、蓝三种色光，按不同比例混合，可以产生各种颜色的光。因此把红、绿、蓝三种色光叫色光的三原色。
此题考查了学生对光的色散和光的三原色的掌握情况，本章节知识点需要牢固记忆。
15.【答案】汽化 吸收 减慢
【解析】解：在超市里常喷一些水雾来保鲜蔬菜和水果，水雾很快消失，是水变成水蒸气，是汽化现象，汽化过程中要吸收热量，使蔬菜和水果温度降低，其内部分子无规则运动速度减慢。
故答案为：汽化；吸收；减慢。
物质从液态变为气态是汽化现象，汽化过程要吸热；
分子永不停息地做无规则运动，并且温度越高无规则运动越剧烈，反之，运动越缓慢。
判断一种过程是什么物态变化，一定要分析过程原来和现在的状态，然后根据六种物态变化的定义进行判断。
16.【答案】导体 多余 向上
【解析】解：避雷针容易导电，是由导体材料制成，可以将雷电产生的强大电流导入大地，有效避免雷电对建筑物的破坏；
电子带负电，避雷针上方的云层由于多余电子而带有大量的负电荷，那么在发生雷电时，由于负电荷是从云层流向大地，所以金属线中的电流方向是从大地流向云层，通过避雷针的电流方向是向上的。
故答案为：导体；多余；向上。
容易导电的物体是导体；
电荷的定向移动形成电流，把正电荷定向移动的方向规定为电流的方向。
本题考查了导体的概念、电流的方向，属于基础题。
17.【答案】磁 电流 线圈匝数
【解析】解：(1)电磁铁能吸引曲别针，这说明电流具有磁效应；
(2)因为电磁铁磁性的大小与电流的大小、线圈的匝数多少有关，且电流越大、线圈匝数越多，电磁铁的磁性越强，所以若他想让电磁铁吸引更多的曲别针，小刚可以采用电流增大或增加线圈匝数的方法来实现。
故答案为：磁；电流；线圈匝数。
(1)通电导体的周围存在磁场；
(2)影响电磁铁磁性大小的因素有三个，一是电流的大小，二是线圈的匝数，三是铁芯的有无。
明确影响电磁铁磁性的大小与哪些因素有关系，才是正确解决的关键。
18.【答案】机械 做功 热传递
【解析】解：在筷子摩擦易拉罐的过程中，将机械能转化为内能，通过做功的方式使易拉罐外壳的内能增大，再通热传递的方式使易拉罐内部气体内能增大，形成高压气体，将易拉罐顶开。
故答案为：机械；做功；热传递。
改变物体内能的方式有两种：做功和热传递。
本题考查改变内能的方法，属于基础题。
19.【答案】934.58804
【解析】解：(1)电能表的读数：数字方框中最后一位是小数，单位是kW⋅h，由图可知，小明家四月底电能表读数为824.5kW⋅h；
则五月底电能表读数为824.5kW⋅h+110kW⋅h=934.5kW⋅h；
(2)2000r/kW⋅h表示电路中用电器每消耗1kW⋅h电能，电能表的铝盘转过2000转，
则电能表的铝盘转88转，微波炉消耗的电能：W=88r2000r/kW⋅h=0.044kW⋅h；
微波炉的额定功率：P=Wt=0.044kW⋅h360h=0.88kW=880W；
(3)根据电能表铭牌可知，家庭电路的电压为220V，
由P=UI可知，微波炉正常工作时通过电能表的电流：I=PU=880W220V=4A。
故答案为：934.5；880；4。
(1)电能表的读数：数字方框中最后一位是小数，单位是kW⋅h；五月底电能表读数等于四月底电能表读数与五月消耗的电能之和；
(2)2000r/kW⋅h表示电路中用电器每消耗1kW⋅h电能，电能表的铝盘转过2000转，据此求出电能表的铝盘转88转，微波炉消耗的电能；利用P=Wt计算出微波炉的额定功率；
(3)知道家庭电路的电压，利用P=UI计算出微波炉正常工作的电流，即为通过电能表的电流。
本题考查电能表的读数、对电能表参数的理解和掌握、电功率的计算，电功率公式的灵活运用，知道2000r/kW⋅h表示电路中用电器每消耗1kW⋅h电能，电能表的铝盘转过2000转是解题的关键。
20.【答案】电阻R2短路 变小 变小
【解析】解：由图可知，滑动变阻器R1和电阻R2串联，电流表测量电路中的电流，电压表V1测量滑动变阻器R1两端的电压，电压表V2测量总电压；
闭合开关，电流表有示数，说明电路是存在短路，两电压表示数相同说明是电阻R2短路；
滑动变阻器的滑片向右滑动过程中，接入电路的电阻变小，电路中总电阻变小，由I=UR可知，电路中电流变大，由U2=IR2可知，定值电阻R2两端的电压变大，电源电压不变，由U1=U−U2可知，滑动变阻器两端的电压R1变小，即电压表V1的示数将变小；
由R=UI可知，电压表V2与电流表示数的比值将变小。
故答案为：电阻R2短路；变小；变小。
由图可知，滑动变阻器R1和电阻R2串联，电流表测量电路中的电流，电压表V1测量滑动变阻器R1两端的电压，电压表V2测量总电压；
闭合开关，电流表有示数，说明电路是存在短路，再根据两电压表示数相同确定故障位置；
滑动变阻器的滑片向右滑动过程中，接入电路的电阻变小，根据欧姆定律和串联电路中的电压规律判断电压表V1的示数变化；
根据电压表V2测量总电压，利用欧姆定律判断电压表V2与电流表示数的比值变化。
本题考查的是电路故障的判断和动态电路的分析，是典型题。
21.【答案】6 6 14
【解析】解：由电路图可知，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测灯泡L两端的电压，电压表V2测滑动变阻器R两端的电压，电流表测电路中的电流。
(1)当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电压表V2示数为0，电压表V1的示数最大，
由图乙可知，电路中的最大电流I大=1.0A，电压表V1的示数：UL=6V，即电源的电压U=12V，故A正确；
因此时小灯泡恰好正常发光，所以，灯泡的额定功率：
PL=ULI大=6V×1.0A=6W；
因串联电路中总电压等于各分电压之和，
所以，此时电阻R0两端的电压：
U0=U−UL=12V−6V=6V，
根据I=UR可得，定值电阻R0阻值为：
R0=U0I大=6V1.0A=6Ω；
(2)当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，
由图象可知，电路中的最小电流I小=0.5A，电压表V1的示数UL′=2V，
根据I=UR可得，定值电阻R0两端的电压：
U0′=I小R0=0.5A×6Ω=3V，
因串联电路中总电压等于各分电压之和，
所以，此时滑动变阻器两端的电压：
UR=U−UL′−U0′=12V−2V−3V=7V，
根据I=UR可得，滑动变阻器的最大阻值：
R=URI小=7V0.5A=14Ω。
故答案为：6；6；14。
由电路图可知，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测灯泡L两端的电压，电压表V2测滑动变阻器R两端的电压，电流表测电路中的电流。
(1)当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电压表V2示数为0，电压表V1的示数最大，根据图象读出电表的示数，利用P=UI求出灯泡的电功率即为额定功率；
根据串联电路的电压特点求出R0两端的电压，根据欧姆定律算出定值电阻R0的阻值；
(2)当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，根据图象读出V1的示数和电路中的电流，根据串联电路的电压特点求出R两端电压，利用欧姆定律求出变阻器的最大阻值。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的判断两电压表和电流表对应的示数关系是关键。
22.【答案】解：(1)分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像；
(2)连接B′F，B′F与平面镜的交点便是入射点，从而做出入射光线和反射光线；
(3)过焦点的光线经凸透镜折射后折射光线平行于主光轴，如下图所示：
。
【解析】(1)平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像。
(2)根据反射光线的反向延长线过像点，又过凸透镜的焦点F点确定反射光线的位置，补充上入射光线；
(3)根据过焦点的光线经过凸透镜后平行射出作出经过凸透镜的折射光线。
此题考查了光的反射和平面镜成像光路图，同时考查了凸透镜的三条特殊光线作图，综合性强，知识点结合巧妙，且难度适中，是一道好题。
23.【答案】
【解析】
【分析】
本题的入手点是利用条形磁体的运动方向、根据磁极间的相互作用判断出通电螺线管的南北极，再利用安培定则判断出电源的正负极，这是一道综合题，很巧妙的将安培定则和磁极间的相互作用联系起来，是一道好题。
(1)根据条形磁体向左运动，根据磁极间的相互作用(同名磁极相互排斥，异名磁极相互吸引)判断出电磁铁的NS极；
(2)磁体外部，磁感线从N极出发，回到S极，据此确定磁感线方向；
(3)利用安培定则(用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极)判断出电源的正负极。
【解答】
(1)闭合开关S，条形磁体因受磁力向左运动，条形磁体受到了一个向左的排斥力，已知条形磁体左端为N极、右端为S极，根据同名磁极相互排斥可确定通电螺线管的左端是S极、右端为N极；
(2)磁体外部，磁感线从N极出发，回到S极，所以磁感线方向向左；
(3)根据安培定则可知，大拇指指向N极，电流从电磁铁左侧流入，电源的左端为正极，如图所示：
。
24.【答案】解：由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的，且插座是左零右火；如图所示：
【解析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。
根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
25.【答案】答：(1)眼罩中的加热丝和按摩器可以单独工作，也可以同时进行，说明加热丝和按摩器工作时互不影响，故眼罩中的加热丝和按摩器在电路中是并联的；
(2)由于分子在不停地做无规则运动，所以我们会闻到艾草的香味，这就是扩散现象，温度越高，分子无规则运动越剧烈，扩散现象越明显。
【解析】(1)串联电路：电流只有一条路径，各处电流相等，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各支路电压相等，各用电器可以独立工作；
(2)不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象，温度越高，扩散现象越明显。
本题考查了串、并联电路的概念与辨别和扩散现象，属于基础知识考查。
26.【答案】解：(1)当S拨到1时，R1、R2串联；当S拨到2时，电路为R1的简单电路；
因为串联电路中的总电阻大于各串联导体的电阻，所以由P=UI=U2R可知，电路为R1的简单电路时，电路中的电阻最小，电功率最大，电热饭盒为高温挡；R1、R2串联时，电路中的电阻最大，电功率最小，电热饭盒为低温挡；
由P=UI=U2R可知，高温挡电路的电阻：R高温=U2P高温=(220V)2242W=200Ω，
因为高温挡时，电路为R1的简单电路，所以R1的阻值：R1=R高温=200Ω，
因为R2的阻值是R1的4倍，所以R2的阻值：R2=4R1=4×200Ω=800Ω；
(2)低温挡时，R1、R2串联，由串联电路的特点可知，此时电路的总电阻：R低温=R1+R2=200Ω+800Ω=1000Ω，
则低温挡工作时的实际功率：P低温=U2R低温=(220V)21000Ω=48.4W；
(3)由P=Wt可知，电热饭盒高温挡加热10min消耗的电能：W高温=P高温t=242W×10×60s=1.452×105J，
因为不计热量损失，所以饭菜吸收的热量：Q吸=W高温=1.452×105J，
由Q吸=cmΔt可知，饭菜升高的温度：Δt=Q吸cm=1.452×105J3×103J/(kg⋅℃)×1kg=48.4℃。
答：(1)R1的阻值为200Ω，R2的阻值为800Ω；
(2)低温挡工作时的实际功率是48.4W；
(3)高温挡加热10min，不计热量损失，可以将1kg饭菜升高的温度是48.4℃。
【解析】(1)由P=UI=U2R可知，当电源电压一定时，电路电阻越大，功率越小，根据电路图分析电路结构，结合串联电路电阻规律和P=UI=U2R可知各挡位时电路的连接；
根据P=UI=U2R求出高温挡时电路的电阻，即为R1的阻值，根据R2的阻值是R1的4倍求出R2的阻值；
(2)根据串联电路的电阻特点和P=UI=U2R求出低温挡工作时的实际功率；
(3)根据P=Wt求出电热饭盒高温挡加热10min消耗的电能，根据不计热量损失可知饭菜吸收的热量，根据Q吸=cmΔt求出饭菜升高的温度。
本题考查串联电路的特点、电功率公式和热量公式的应用，正确的判断电热饭盒处于不同挡位时电路的连接方式是关键。
27.【答案】解：(1)起重机空载静止在水平地面上时，对地面的压力：
F=G=mg=(1.2+4.8)×103kg×10N/kg=6×104N，
则根据p=FS可得，它与地面的接触面积：
S=Fp=6×104N3×105Pa=0.2m2。
(2)起重机对木材做功：
W=Gh=m木gh=1.2×103kg×10N/kg×6m=7.2×104J，
则起重机对物料做功的功率：
P=Wt=7.2×104J15s=4.8×103W；
(3)起重机空载时以最大行驶功率行驶2h，由P=Wt可得，牵引力做的功：
W′=P′t′=4×104W×2×3600s=2.88×108J，
则根据η=WQ放可得，柴油完全燃烧释放的热量：
Q放=W′η=2.88×108J40%=7.2×108J，
根据Q=mq可得，消耗柴油的质量：
m′=Q放q柴油=7.2×108J4×107J/kg=18kg。
答：(1)它与地面的接触面积是0.2m2。
(2)起重机对物料做功的功率4.8×103W；
(3)起重机空载时以最大行驶功率行驶2h，消耗柴油18kg。
【解析】(1)起重机空载静止在水平地面上时，对地面的压力等于其重力，利用G=mg求出，再利用p=FS计算它与地面的接触面积；
(2)利用W=Gh求出起重机对木材做功，再利用P=Wt计算功率；
(3)知道起重机的最大功率，根据P=Wt求出2h内汽车发动机牵引力做的功，利用η=WQ吸求出柴油完全燃烧释放的热量，根据Q放=mq求出消耗柴油的质量。
本题考查压强的大小计算、功和功率的计算、效率公式的应用等，是一道力学和热学综合题，关键是相关公式的熟练运用，并能从表格中获取相关信息进行计算。
28.【答案】B 晶体 A 2 增加 不能
【解析】解：(1)晶体有固定的熔点，在熔化的过程中温度不变，由图1可知，B为晶体，是冰的熔化图象；松香是非晶体，没有固定的熔点，故A为松香的熔化图象；
(2)由公式Q吸=cmΔt可以知道，当质量和吸收的热量相同时，温度变化量越大，比热容越小。根据图象可知，在0∼4min内，A物质温度升高的比B物质慢，因此，曲线A代表的物质吸热能力强；B物质在0∼4min内为固态，温度从−10℃升高到0℃，温度的变化量为10℃，在10∼14min内为液态，温度从0℃升高到5℃，温度变化量为5℃，由公式Q吸=cmΔt可以知道，当质量和吸收的热量相同时，比热容和升高的温度成反比，相等时间内，液态时温度的升高为固态时温度的升高的一半，因此液态时的比热容是其固体时的2倍；由图乙可知，4∼10min为晶体的熔化过程，由于晶体在熔化过程中继续吸收热量，因此B物质的内能增加；
(3)当大烧杯中的水沸腾后，尽管不断吸热，但烧杯中的水温度不再升高，小试管中的水从大烧杯中吸热，温度达到水的沸点后，就和烧杯中的水的温度一样，就不能从烧杯中继续吸热，这时虽然达到了沸点，但不能吸收热量，不满足沸腾的条件，所以试管中的水不能沸腾。
故答案为：(1)B；晶体；(2)A；2；增加；(3)不能。
(1)晶体在熔化的过程中温度不变，晶体有一定的熔点；非晶体没有固定的熔点；
(2)由公式Q吸=cmΔt可以知道，当质量和吸收的热量相同时，比热容和升高的温度成反比，物质吸收的热量越多，内能越大；
(3)液体沸腾的条件是温度达到沸点，并且不断吸热。
此题考查“探究晶体和非晶体的熔化规律”的实验，难度不大，属于基础性题目。关键掌握晶体与非晶体的区别以及沸腾条件，难点在于比热容大小的判断，在其他条件相同时，温度变化慢的物质，吸热能力强，即比热容大。
29.【答案】使烛焰的像呈在光屏的中心 放大 投影仪 30 下 靠近 近视镜
【解析】解：(1)实验时，应调整烛焰、凸透镜、光屏三者的中心大致在同一高度，目的是使烛焰的像呈在光屏的中央；
(2)上图中，易知物距小于像距，故光屏上可得到放大的实像，生活中的投影仪利用这一成像原理；
(3)当移动蜡烛至30cm刻度线处时，此时的物距(50cm−30cm=20cm)等于二倍焦距，并移动光屏，可得到等大的实像；
(4)根据过光心的光传播方向不变，故蜡烛在燃烧过程中不断变短，导致光屏上的像向上移动，可以通过向下移动凸透镜的方法使像呈在光屏的中央；
(5)用一个焦距为8cm的凸透镜替换原来的凸透镜，由于焦距变小，折光能力变强，像距变小，应将光屏靠近凸透镜，才能使像再次清晰；
近视镜为凹透镜，对光线有发散作用，可延迟像的会聚，故贴近凸透镜的位置放置一个度数合适的近视镜也能在光屏上出现清晰的像。
故答案为：
(1)使烛焰的像呈在光屏的中心；
(2)放大；投影仪；
(3)30；
(4)下；
(5)靠近；近视镜。
(1)为了使像呈在光屏的中央，实验前要调节烛焰、凸透镜和光屏，使三者的中心在同一高度上；
(2)根据上图可知物距小于像距，光屏上可得到放大的实像，应用投影仪；
(3)根据u=v=2f来判断焦距的大小；
(4)根据过光心的光传播方向不变分析回答；
(5)用一个焦距为8cm的凸透镜替换原来的凸透镜，由于焦距变小，折光能力变强，像距变小，据此分析回答；
近视镜为凹透镜，对光线有发散作用，可延迟像的会聚。
本题探究凸透镜成像规律的实验，考查了凸透镜成像规律及应用，不仅要掌握成像特点与物距像距之间的关系，而且要善于总结规律。
30.【答案】L1 L2 L2短路 1.8
【解析】解：(1)要求灯L1、L2串联，且电压表测灯L2两端电压，则电压表与这个灯并联，电路图如下左图所示：
(2)如图乙所示，电压表与L1串联后再与L2并联，是错误的，两灯应串联，电压表应测L2的电压，改正后如上右图所示；
(3)闭合开关，两灯串联，测量灯L2两端的电压，发现电压表的示数为零，说明电压表不能与电源两极连通或者电压表所测的元件短路，所以可能是L1断路或L2短路；如果此时观察到有一只灯亮，电路是通路，则说明故障的原因是L2短路；
(4)排除故障后，闭合开关，电压表的指针偏转如图丙所示，电压表选用小量程，分度值为0.1V，示数为1.2V，即灯L2两端的电压为1.2V；
若电源电压为3V，由串联电路电压的规律可得，灯L1两端的电压为：
U1=U−U2=3V−1.2V=1.8V。
故答案为：(1)见解析中的左图；(2)见解析中的右图；(3)L1；L2；L2短路；(4)1.8。
(1)灯L1、L2串联，电压表测灯L2两端电压，则电压表应与L2并联；
(2)分析如图乙所示电路连接，找出错误之处，两灯应串联，电压表测L2的电压，据此改正；
(3)电压表测量灯L2两端的电压，发现电压表的示数为零，可能是整个电路断路，也可能是L2短路；
如果此时观察到有一只灯亮，电路为通路，据此分析；
(4)根据电压表选用小量程确定分度值读数，根据串联电路电压的规律求解。
本题是探究“串联电路中电压的规律”的实验，考查电路图的画法、实物电路的连接、故障分析、电压表读数及串联电路电压的规律。
31.【答案】水平 右 46461.15偏小
【解析】解：(1)将托盘天平放在水平桌面上，把游码移到标尺左端的零刻度线处。由图甲知，指针静止时偏左，则应将平衡螺母向右调节使横梁平衡；
(2)④将烧杯中的水全部倒入量筒中，液面的位置如图丙所示，则量筒中水的体积为V水=46mL=46cm3，
由ρ=mV可得，右盘烧杯中水的质量：m水=ρV=1g/cm3×46cm3=46g，
由于天平平衡，说明40mL盐水与46mL水的质量相等，即m盐水=m水=46g，V盐水=40mL=40cm3，
则盐水的密度ρ盐水=m盐水V盐水=46g40cm3=1.15g/cm3；
(3)将烧杯中的水倒入量筒中时有少部分水残留在烧杯中，会使测出的质量偏小，从而使盐水的质量偏小，由密度计算公式ρ=mV可知会导致算出的盐水密度偏小。
故答案为：(1)水平；右；(2)④46；46；1.15；(3)偏小。
(1)实验前，把天平放在水平桌面上，测量前平衡螺母的调节是左偏右调，右偏左调；
(2)由于天平平衡，说明40mL盐水与46mL水的质量相等，即m盐水=m水，据此可求盐水的密度；
(3)将烧杯中的水倒入量筒中时有少部分水残留在烧杯中而使测出的质量偏小，由密度公式分析。
测量液体密度的实验是初中物理重要的实验，属于常规考题；要用到等质量法，学生要理解液体的体积固定为40mL，水的体积为46 mL，它们的质量相等，考查学生灵活应用知识的能力；对于学生来说有一定难度。
32.【答案】2 20 增大 降低 电压 反比 4 串联 2 10
【解析】解：(一)(1)当5Ω的电阻接入电路A、B之间位置时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.4A，由欧姆定律，可知实验中小伟控制A、B间不变的电压为：
U=IR=0.4A×5=2V；
(2)电压表控制的电压为2V，根据串联电路电压的规律，变阻器分得的电压：
U滑=4.5V−2V=2.5V
变阻器分得的电压为电压表示数的1.25倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：
R滑=1.25×20Ω=25Ω>30Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，即现有变阻器即使最大电阻连入电路中，电压表示数也大于2V，
故在接下来的实验中，小伟发现换上20Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验，为了使四个电阻单独接入电路都能完成实验，他应该适当增大A、B间控制的电压值重新实验，或者适当降低电源电压；
(3)顺利完成实验后，小伟通过实验数据可以得出的结论是：电压一定时，导体中电流与电阻成反比。
(二)(2)电压表并联在变阻器的两端，故电压表示数不能超过3V，因电源电压为12V，故虚框内用电器的电压至少为：
U串灯=12V−3V=9V，
灯的额定电压为2.5V，而故为能顺利完成实验，小伟将4个和小灯泡L完全相同的小灯泡串联接入电路图中的虚框内；
(5)在(4)中，定值电阻与变阻器串联，根据串联电路电压的规律，定值电阻的电压为：
U0=12V−3V=9V；
电压表示数为定值电阻的电压13倍，由分压原理可知，变阻器连入电路的电阻为定值电阻的13，即为
R滑=13×24Ω=8Ω；
在(3)中，电压表示数为2V，根据串联电路电压的规律，易知四灯的总电压为10V，由分压原理可知，四个串联灯的电阻为：
R串联=10V2V×8Ω=40Ω；
由串联电阻的规律，故每个小灯泡正常发光时的电阻为：
RL=40Ω4=10Ω。
故答案为：(一)(1)2；(2)20；增大；降低；(3)电压；反比；
(二)(2)4；串联；(3)2；(5)10。
(一)根据电流表选用小量程确定分度值读数，由欧姆定律得出实验中小伟控制A、B间不变的电压；(2)根据串联电路电压的规律得出变阻器分得的电压，根据分压原理得出当接入20Ω电阻时变阻器连入电路中的电阻大小，并与题中变阻器的最大电阻比较；可知现有变阻器即使最大电阻连入电路中，电压表示数也大于2V，据此分析可采取的措施；
(3)电压一定时，导体中电流与电阻成反比。
(二)丙图中，电压表并联在变阻器的两端，根据已知条件，电压表示数不能超过3V，由串联电路电压的规律规律可知虚框内用电器的电压至少为多少，根据串联电路电压的规律，从而确定虚框内灯串联的个数；
在(3)中，四个灯串联后与变阻器串联，闭合S，当电压表的示数为2V时，这些小灯泡正常发光，根据串联电路电压的规律可知四个灯正常发光串联在一起时的电压，由分压原理若能得出此时变阻器连入电路的电阻即可得出四个灯正常发光串联在一起的总电阻，根据串联电阻的规律可得出每个灯正常发光的电阻；为求出此时变阻器连入电路的电阻，通过开关的转换，使定值电阻与变阻器串联，根据电压表示数，由串联电路电压的规律及分压原理得出此时变阻器连入电路的电阻，问题即可解决。
本题探究电流与电阻的关系，考查欧姆定律的运用、对实验要求及实验结论，同时考查测量额定电压为2.5V小灯泡L正常发光的电阻特殊方法，难度较大。
2023年辽宁省抚顺市新抚区中考物理三模试卷
1. 如图所示，是小明在网上购买的LED强光手电筒，夜晚照射距离可达几百米。小明对其相关物理量进行了估测，其中合理的是( )
A. 手电筒发出强光的光速可达3×108km/s
B. 手电筒的长度约为0.1m
C. 手电筒的质量约为10kg
D. 手电筒正常发光时的电流约为5A
2. 如图所示，是抚顺月牙岛公园的观鱼台，该处景观给游客带来了很多乐趣。下列涉及的物理知识正确的是( )
A. 水中鱼的实际位置要比看到的深一些
B. 我们看到水中的鱼是光的折射形成的实像
C. 观鱼台在水中能形成倒影可以用光的直线传播来解释
D. 上方的遮阳棚能够遮阳是利用光的反射
3. 下列四个热现象中，发生物态变化时能够放出热量且温度保持不变的是( )
A. 干冰升华 B. 呼出“白气”
C. 火锅沸腾 D. 湖面结冰
4. 如图所示，“天宫课堂”上两块透明板上的水球接触后粘在一起，慢慢拉开透明板后形成一个长长的“液桥”。该现象主要说明了( )
A. 水分子间有空隙
B. 水分子间存在引力
C. 水分子间存在斥力
D. 水分子在不停地做无规则运动
5. 关于家庭电路和安全用电，下列说法中正确的是( )
A. 客厅中的吊灯与其对应的开关是并联的
B. 家庭电路中同时工作的用电器总功率过大，漏电保护器会自动切断电路
C. 家中日光灯烧坏断路后，应该先切断电源再进行更换
D. 将两脚插头插入三孔插座中使用是不安全的
6. 小亮设计了如图所示的实验装置：用导线将磁场中的金属杆ab、cd和光滑金属导轨连接成闭合回路。当移动右侧装置中的cd时，以下说法正确的是( )
A. 上下移动cd，ab会运动
B. 左右移动cd，ab会运动
C. 右侧装置工作原理与电动机原理相同
D. 左侧装置工作原理与发电机原理相同
7. 一款灭蚊灯，它通过灯光吸引蚊子，再由风扇转动产生气流将蚊子吸入灭蚊筒内，达到灭蚊的目的，灭蚊灯由两个控制开关，开关S1可以同时控制灯和风向，开关S2只控制电风扇，下列四个电路图中，符合上述设计要求的是( )
A. B. C. D.
8. 对如图所示电路，下列分析正确的是( )
A. S1、S2闭合，S3断开时，R1与R2并联
B. S1、S2闭合，S3断开时，电流表测通过R1的电流
C. S2、S3闭合，S1断开时，电路中只有R2工作
D. 只闭合S2时，电压表测R1两端的电压
9. 如图所示是一款智能遥控烘鞋机，它具有杀菌、除臭、智能调温、热风烘干等多项能。关于这款烘鞋机，下列说法正确的是( )
A. 烘鞋机的加热系统工作原理是利用电流的热效应
B. 烘鞋机利用做功的方式使鞋的内能增大的
C. 遥控器可以通过发出的超声波来控制烘鞋机
D. 烘鞋机吹热风时，将电能转化为内能和机械能
10. 如图所示是一款儿童玩具——投影手电，它的前端有一个凸透镜，打开手电后，可以将底片上的卡通图案清晰的投射到墙上，下列说法正确的是( )
A. 墙上所成的像是正立、放大的实像
B. 底片应放置在手电筒上的灯泡和凸透镜之间
C. 手电筒远离墙壁，像会变大，而且由实像变成虚像
D. 将前端凸透镜挡住一部分，墙上的像仍然完整
11. 如图所示电路，闭合开关S，将滑动变阻器的滑片向右移动，下列说法正确的是( )
A. 灯泡L变暗 B. 电流表A2的示数变小
C. 灯泡L亮度不变，电压表示数不变 D. 电流表A1的示数变小，灯泡L亮度不变
12. 如图电路，电源电压为4.5V，只闭合开关S1，将变阻器的滑片滑至最右端，电压表的示数为3V；将变阻器的滑片滑至最左端电流表的示数为0.45A。只闭合开关S2，将变阻器的滑片滑至中点时，小灯泡正常发光，电压表示数为2V。下列说法正确的是( )
A. 滑动变阻器的最大阻值为20Ω
B. R1的阻值为10Ω
C. 小灯泡的额定功率为0.4W
D. 只闭合S1和只闭合S2时，电路的最大功率之比为9：4
13. 如图所示是一款超声波驱鼠器。在通电工作时，它发出的超声波和普通声音一样都是由于物体______ 产生的，但是这种声波由于它的______ (填“振幅”或“频率”)不在人耳的听觉范围内，所以我们无法听到。但它仍然可以通过______ 传播到老鼠的位置，达到驱鼠的目的。
14. 我国唐朝的张志和在《玄贞子》中记载了著名的“人工虹”实验：“背日喷乎水，成虹霓之状”，这是光的______ 现象。在被分解的七种色光中，______ 三种色光按照不同比例混合，能产生任何一种其它颜色的光。
15. 如图所示，在超市里常喷一些水雾来保鲜蔬菜和水果，利用这种水雾在发生的______ 过程中______ (填“吸收”或“放出”)热量，使蔬菜和水果内的分子运动速度______ (填“加快”或“减慢”)，来达到保鲜的目的。
16. 如图所示是高大建筑物上必须安装的避雷针。避雷针是由______ (填“导体”或“绝缘体”)材料制成，可以将雷电产生的强大电流导入大地，有效避免雷电对建筑物的破坏。如果避雷针上方的云层由于______ (填“多余”或“缺少”)电子而带有大量的负电荷，那么在发生雷电时，通过避雷针的电流方向是______ (填“向上”或“向下”)的。
17. 如图所示是小刚自制的电磁铁，它能吸引曲别针是因为电流具有______ 效应。若他想让电磁铁吸引更多的曲别针，小刚可以采用______ 增大或增加______ 的方法来实现。
18. 如图所示，小强用一根筷子用力摩擦可乐易拉罐，居然将一罐掉了环的可乐打开了。这是因为在筷子摩擦易拉罐的过程中，将______ 能转化为内能。通过______ 的方式使易拉罐外壳的内能增大，再通过______ 的方式使易拉罐内部气体内能增大，形成高压气体，将易拉罐顶开。
19. 小明家四月底电能表读数如图所示，五月份他家共耗电110kW⋅h，则五月底电能表读数为______kW⋅h。若只让一只微波炉单独正常工作3min，电能表的铝盘转88转，则微波炉的额定功率为______ W，通过电能表的电流为______ A。
20. 如图所示电路，闭合开关，电流表有示数，两电压表示数相同。经检查确定是R1或R2发生了故障，则故障的原因可能是______ ；排除故障后，滑动变阻器的滑片向右滑动过程中，电压表V1的示数将______ ；电压表V2与电流表示数的比值将______ 。(以上两空填“变大”“变小”或“不变”)。
21. 如图甲所示，电源电压恒为12V。闭合开关S，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光，电流表示数与两电压表示数的关系图象如图乙所示，小灯泡的额定功率为______ W；定值电阻R0的阻值为______ Ω；滑动变阻器的最大阻值为______ Ω。
22. 如图所示，平面镜在物体AB的下方，凸透镜在物体AB的右侧，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜。请画出：
(1)物体AB在平面镜中的像A′B′；
(2)B点发出的光线经平面镜反射后通过焦点F的光路；
(3)经凸透镜折射后的光线。
23. 如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S极正对电磁铁。闭合开关S，条形磁体因受磁力向左运动，请在图中标出：
(1)电磁铁右端的极性；
(2)磁感线的方向；
(3)电源左端的极性(用“+”或“-”表示)。
24. 如图甲所示为带有开关和指示灯的插线板。只有闭合开关时，指示灯亮，同时插孔可以提供工作电压。指示灯若损坏不影响插孔提供电压。请在乙图中将该插线板电路连接完整。
25. 如图所示是一款具有加热和按摩功能的艾草眼罩，眼罩中的加热丝和按摩器可以单独工作，也可以同时进行。它具有缓解视疲劳、促进睡眠的作用。请你分析回答下列问题：
(1)眼罩中的加热丝和按摩器在电路中是串联还是并联的？
(2)加热过程中能闻到艾草的香味属于那种现象？为什么温度越高这种现象越明显？
26. 如图甲所示是具有高温、低温两挡的电热饭盒，高温挡电功率为242W，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值是R1的4倍。求：
(1)R1和R2的阻值各是多少？
(2)低温挡工作时的实际功率是多少？
(3)高温挡加热10min，不计热量损失，可以将1kg饭菜升高的温度是多少？[饭菜的比热容取3×103J/(kg⋅℃)]
27. 如图是一种以柴油机为动力的抓斗起重机，其部分参数如表。求：
空载质量
4.8t
最大抓举高度
6m
空载最大行驶功率
4×104W
柴油机效率
40%
(1)起重机抓起1.2t的木材静止在水平地面上时，对地面的压强是3×105Pa，它与地面的接触面积是多少？(g=10N/kg)
(2)将1.2t的木材抓举到最大高度用时15s，起重机对木材做功的功率多大？
(3)起重机空载时以最大行驶功率行驶2h，消耗柴油多少kg？(取q柴油=4×107J/kg)
28. 为探究晶体和非晶体的熔化规律，小雨将质量相等的冰和松香分别放入两个相同的试管中，再将两个试管同时放入装有水的大烧杯中加热，如图甲所示。图乙中曲线A、B是根据实验数据绘制出的冰和松香温度随时间变化的图象。
(1)由图象可知，曲线______ (填“A”或“B”)代表冰的熔化图象，冰是______ (填“晶体”或“非晶体”)。
(2)通过分析图象，小雨发现0∼4min，曲线______ (填“A”或“B”)代表的物质吸热能力强。她还发现B物质在液体时的比热容是其固体时的______ 倍。在4∼10min这段时间内，B物质的内能______ (填“增加”“减少”或“不变”)。
(3)继续给烧杯中的水加热至沸腾，并持续一段时间，发现试管中的水______ (填“能”或“不能”)沸腾。
29. 小玲用如图所示装置探究凸透镜的成像规律，凸透镜焦距为10cm。
(1)将蜡烛、凸透镜和光屏依次放在光具座上，调节它们的高度，使烛焰、凸透镜和光屏的中心大致在同一高度，目的是______ 。
(2)把蜡烛、凸透镜和光屏放置在如图所示位置，在光屏上可得到______ (填“放大”或“缩小”)的实像，生活中的______ (填“照相机”、“投影仪”或“放大镜”)利用这一成像原理。
(3)凸透镜的位置如图所示，移动蜡烛至______ cm刻度线处，并移动光屏，可得到等大的实像。
(4)由于蜡烛燃烧变短，像不能成在光屏中央，可将凸透镜向______ (填“上”或“下”)调节。
(5)小玲又用一个焦距为8cm的凸透镜替换原来的凸透镜，放在图中50cm刻度线处，保持蜡烛和光屏在如图所示位置不变，像又变得模糊了，为使像再次清晰，她应将蜡烛______ (填“靠近”或“远离”)凸透镜；或者在贴近凸透镜的位置放置一个度数合适的______ (填“近视镜”或“老花镜”)也能在光屏上出现清晰的像。
30. 在探究“串联电路中电压的规律”实验中：
(1)请在图甲中的虚线框内画出灯L1、L2串联，且电压表测灯L2两端电压的电路图。
(2)小明按照电路图连接的实物电路如图乙所示，小亮说他的电路连接错了，不过，只要改动一根导线，电路就能符合要求。请你在图中连错的导线上画“×”，并用笔画线代替导线将电路连接正确。
(3)改正电路后，闭合开关，测量灯L2两端的电压，发现电压表的示数为零，则电路故障的原因可能是______ 灯断路或灯______ 短路；如果此时观察到有一只灯亮，则说明故障的原因是______ 。
(4)排除故障后，闭合开关，电压表的指针偏转如图丙所示，若电源电压为3V，则灯L1两端的电压为______ V。
31. 某实验小组测量盐水的密度。(水的密度为1g/cm3)
(1)实验前，把天平放在______ 桌面上，并将游码移到标尺左端的零刻度线处。静止时，天平的指针如图甲所示，应将平衡螺母向______ 调节，直至天平平衡；
(2)由于天平砝码丢失，实验小组利用量筒、注射器、两个完全相同的烧杯、水等进行了如下操作：
①在两个烧杯中分别装入40mL盐水和40mL水；
②将上述装有盐水和水的烧杯分别放在天平的左盘和右盘，天平不平衡；
③用注射器向装水的烧杯中缓慢注水，直到天平再次平衡，如图乙所示；
④将烧杯中的水全部倒入量筒中，液面的位置如图丙所示，则量筒中水的体积为______ mL，烧杯中盐水的质量为______ g，盐水的密度为______ g/cm3。
(3)实验后发现烧杯中的水倒入量筒中时有少部分水残留在烧杯中，因此测出的盐水密度会比实际值______ (填“偏大”或“偏小”)。
32. 如图是小伟所做的电学实验：
(一)探究电流与电阻的关系。
(1)小伟用5Ω、10Ω、15Ω和20Ω四个电阻、电压恒为4.5V的电源，“20Ω1A”的滑动变阻器等器材连接成如图甲所示电路，当5Ω的电阻接入电路A、B之间位置时，电流表示数如图乙所示，可知实验中小伟控制A、B间不变的电压为______ V。
(2)在接下来的实验中，小伟发现换上______ Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。为了使四个电阻单独接入电路都能完成实验，他应该适当______ (填“增大”或“减小”)A、B间控制的电压值重新实验。或者适当______ (填“提高”或“降低”)电源电压。
(3)顺利完成实验后，小伟通过实验数据可以得出的结论是：______ 一定时，导体中电流与电阻成______ 。
(二)特殊方法测量额定电压为2.5V小灯泡L正常发光的电阻。
(1)小伟设计了如图丙所示的电路，已知电源电压恒为12V不变，电阻R0的阻值为24Ω，电压表的量程为0∼3V。请完成下列实验步骤。
(2)为能顺利完成实验，小伟将______ 个和小灯泡L完全相同的小灯泡______ (填“串联”或“并联”)接入电路图中的虚框内。
(3)闭合S，S1接a，将R的滑片向左移动，当电压表的示数为______ V时，这些小灯泡正常发光。
(4)保持R的滑片不动，闭合S，S1接b，电压表示数为3V。
(5)每个小灯泡正常发光时的电阻为：RL=______ Ω。
答案和解析
1.【答案】B
【解析】解：
A、手电筒发出强光的光速可达3×108m/s，故A错误；
B、根据手和手电筒的大小可知，手电筒的长度约为0.1m，故B正确；
C、手电筒的质量约为40g，故C错误；
D、手电筒正常发光时的电流较小，约为0.2A，故D错误。
故选：B。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
物理学中，对各种物理量的估算能力，也是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
2.【答案】A
【解析】解：AB、从岸上看见“水中的游鱼”是光线从水中射入空气发生折射形成的虚像，水中鱼的实际位置要比看到的深一些，故A正确、B错误；
C、观鱼台在水中能形成倒影，属于平面镜成像，是由光的反射形成的，故C错误；
D、上方的遮阳棚能够遮阳是利用光的直线传播，故D错误。
故选：A。
看到水中游动的鱼是光折射形成的虚像；光在同种、均匀、透明介质中沿直线传播；倒影是由光的反射形成的。
本题考查了光的直线传播、光的反射和光的折射现象，属于基础题。
3.【答案】D
【解析】解：A、干冰升华过程，干冰需要吸收热量，故A错误；
B、嘴里冒出的“白气”是水蒸气遇冷液化变成的小水滴，液化过程需放出热量，说明温度变化，故B错误；
C、沸腾过程水需要吸收热量，温度保持不变，故C错误；
D、水结冰的过程是凝固现象，凝固过程放出热量但温度保持不变，故D正确。
故选：D。
熔化、汽化和升华过程物质需要吸收热量，凝固、液化和凝华过程物质需要放出热量，晶体凝固时放出热量，温度不变。
本题考查了物态变化过程中的吸放热情况以及晶体凝固的特点，难度较小，属于基础性题目。
4.【答案】B
【解析】解：在“天宫课堂”上，将两块透明板上的水球接触后粘在一起，慢慢拉开板后形成一个长长的“液桥”，都说明了分子间存在相互作用的引力，故B正确，ACD错误。
故选：B。
水球由水分子构成，两个水球接触后能合成一个，说明分子间存在引力的作用。
本题考查分子间的作用力，掌握分子动理论的观点是解答本题的关键。
5.【答案】C
【解析】解：
A、客厅中的吊灯与其对应的开关是串联的，故A错误；
B、正在工作的用电器总功率过大，电流过大，但没有引起火线与零线的电流不相等，所以漏电保护器还不会切断电路，故B错误；
C、家中日光灯烧坏断路后，应该先切断电源再进行更换，这样能防止发生触电事故，故C正确；
D、将两脚插头插入三孔插座中，是可以使用的，且是安全的，故D错误。
故选：C。
(1)用电器与其控制开关是串联在电路中的；
(2)家庭电路中短路或总功率过大，会造出电路中电流过大，空气开关能自动跳闸；当进户线的火线与零线的电流不相等，且差值达到一定值时，漏电保护器也会切断电路；
(3)维修用电器或更换灯泡时，一定要切断电源；
(4)对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地。
本题考查了生活中常遇到的安全用电问题，我们使用电能为生活、生产服务，使用不当也会造成灾难。
6.【答案】B
【解析】解：A、当上下移动cd时，导体cd在磁场中没有做切割磁感线运动，电路中不会产生感应电流，此时导体ab中没有电流通过，所以导体ab在磁场中不会受到力的作用而运动，故A错误；
B、当左右移动cd时，导体cd在磁场中做切割磁感线运动，电路中会产生感应电流，此时导体ab有电流通过，则导体ab在磁场中会受到力的作用而运动，故B正确；
C、当左右移动cd时，导体cd在磁场中做切割磁感线运动，电路中会产生感应电流，这就是电磁感应现象，右侧装置工作原理与发电机原理相同，故C错误；
D、当导体ab中有电流通过时，则导体ab在磁场中会受到力的作用而运动，左侧装置工作原理与电动机原理相同，故D错误。
故选：B。
(1)闭合电路中的部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，这就是叫电磁感应现象，发电机就是根据这个原理制成的；
(2)通电导体在磁场中会受到力的作用，电动机就是根据这一原理制成的。
本题考查电磁感应现象、磁场对通电导线的作用、发电机、电动机原理，注意发电机和电动机原理的区别。
7.【答案】D
【解析】解：
由题知，开关S1可以同时控制灯和风向，开关S2只控制电风扇，所以电风扇与灯工作时互不影响，即两者是并联的，开关S1在干路上控制整个电路，开关S2在电风扇(电动机)的支路上。
由各选项电路图知，D正确，ABC错误。
故选：D。
开关S1可以同时控制灯和风向，开关S2只控制电风扇，由此根据串联和并联电路特点分析电风扇和灯的连接情况和开关的作用，从而得到答案。
(1)根据二者是否相互影响，判断出它们的连接方式，相互影响为串联，互不影响为并联；
(2)根据开关的控制作用，确定开关的位置，控制整个电路，开关在干路上，单独控制某个用电器，开关在支路上。
8.【答案】A
【解析】解：A、S1、S2闭合，S3断开时，电流有两条路径，分别流经两个电阻，所以R1与R2并联，故A正确；
B、S1、S2闭合，S3断开时，电流表串联在干路中，所以测的是干路的电流，故B错误；
C、S2、S3闭合，S1断开时，R2被短路，电路中只有R1工作，而不是只有R2工作，故C错误；
D、只闭合S2时，电路中只有R1工作，但电压表没有接入电路中，不能测量用电器的电压，故D错误。
故选：A。
根据电路的结构，运用电流流向法可判断在开关处于不同状态时电路的连接特点，以及电流表和电压表和测量范围。
本题考查了对电路连接情况的判断，在开关处于不同状态时，电路的连接特点不同，电流表和电压表所起的作用也不同。
9.【答案】AD
【解析】解：A、烘鞋机的加热系统把电能转化为内能，工作原理是利用电流的热效应，故A正确；
B、鞋吸收热量，内能增大，温度升高，利用热传递的方式使其内能增大的，故B错误；
C、遥控器是利用红外线来遥控烘鞋机的，故C错误；
D、烘鞋机吹热风时，将电能转化为内能和机械能，故D正确。
故选：AD。
(1)电流的热效应是电能转化为内能；
(2)改变物体内能的两种方式：做功和热传递；
(3)红外线可以用来遥控，制成电视遥控器；
(4)根据对烘鞋机工作过程的了解，可判断其能量转化。
本题考查了能量的转化、改变内能的方式、电流的热效应等，有一定综合性，但难度不大。
10.【答案】BD
【解析】解：AB、由图可知，此时的物距小于像距，则成的是放大、倒立的实像，与投影仪的成像原理相同；像是正着的，则胶片是倒置的；此时的物距应该在一倍焦距和二倍焦距之间，像距大于二倍焦距，底片应放置在手电筒上的灯泡和凸透镜之间，故A错误，B正确；
C、手电筒远离墙壁，像距变大，像会变大，但物距没有改变，所以不会由实像变成虚像，故C错误；
D、凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，如果用挡板将凸透镜挡住一部分，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一部分被遮住，因此折射出的光线与原来相比减少了一些，故亮度会减弱，变暗了.
故D正确。
故选：BD。
(1)当物距在一倍焦距和二倍焦距之间时，像距大于二倍焦距，凸透镜成倒立、放大的实像，其应用是投影仪或幻灯机；
(2)凸透镜成实像时，只要有物体“发出的光线”通过凸透镜，经凸透镜折射后就能会聚成完整的像；如果凸透镜的口径大，透过的光就多，像就亮。
本题考查了凸透镜成像的特点及其应用，只要有物体“发出的光线”通过凸透镜，经凸透镜折射后就能会聚成像，而且是完整的。
11.【答案】BCD
【解析】解：由图示电路图可知，灯泡L与滑动变阻器并联，电流表A2测干路电流，电流表A1测流过滑动变阻器的电流，电压表测电源两端电压；
由于电源电压不变，所以电压表示数不变；
滑动变阻器滑片向右移动，滑动变阻器接入电路的阻值增大，滑动变阻器两端电压不变，由欧姆定律可知，通过滑动变阻器的电流减小，电流表A1的示数减小；
滑片向右移动时，灯泡两端电压不变，电压表示数不变，灯泡电阻不变，根据P=U2R可知，灯泡实际功率不变，灯泡亮度不变；
通过灯泡L的电流不变，根据并联电路的电流规律可知，干路电流减小，电流表A2示数减小；
综上所述，BCD正确。
故选：BCD。
分析清楚图示电路图，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后根据并联电路特点与欧姆定律分析答题。
本题是一道电路动态分析题，分析清楚电路结构是解题的关键，应用并联电路特点、欧姆定律与电功率公式可以解题；要注意：灯泡亮度由灯泡实际功率决定，灯泡实际功率越大，灯泡越亮。
12.【答案】ABD
【解析】解：(1)只闭合开关S1，定值电阻R1与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
将变阻器的滑片滑至最左端，滑动变阻器接入电路的电阻为0，此时电路为定值电阻R1的简单电路，
由欧姆定律可知，定值电阻R1的阻值：R1=UI1左=4.5V0.45A=10Ω，故B正确；
将变阻器的滑片滑至最右端，滑动变阻器接入电路的电阻最大，
由串联电路的电压特点可知，定值电阻R1两端的电压：U1右=U−U滑右=4.5V−3V=1.5V，
此时通过R1的电流：I1右=U1右R1=1.5V10Ω=0.15A，
由串联电路的电流特点可知，通过滑动变阻器的电流：I滑右=I1右=0.15A，
由欧姆定律可知，滑动变阻器的最大阻值：R=U滑右I滑右=3V0.15A=20Ω，故A正确；
(2)只闭合开关S2，灯泡和滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流；
将变阻器的滑片滑至中点时，滑动变阻器接入电路的电阻：R中=12R=12×20Ω=10Ω，
此时通过滑动变阻器的电流：I中=U中R中=2V10Ω=0.2A，
由串联电路的电流特点可知，通过小灯泡的电流：IL=I中=0.2A，
由串联电路的电压特点可知，小灯泡两端的电压：UL=U−U中=4.5V−2V=2.5V，
因为此时小灯泡正常发光，所以灯泡的额定功率：PL=ULIL=2.5V×0.2A=0.5W，故C错误；
(3)由P=UI可知，电源电压一定，电路中电流最大时，电路的电功率最大，
只闭合开关S1，将变阻器的滑片滑至最左端，滑动变阻器接入电路的电阻为0，由欧姆定律可知，此时电路中的电流最大为0.45A，
只闭合开关S2，串联电路电流特点可知，灯泡正常发光时，电路中的电流最大为0.2A，
由P=UI可知，只闭合S1和只闭合S2时电路的最大功率之比：P1P2=UI1左UI中=I1左I中=0.45A0.2A=94，故D正确。
故选：ABD。
(1)只闭合开关S1，定值电阻R1与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
将变阻器的滑片滑至最左端，滑动变阻器接入电路的电阻为0，此时电路为定值电阻R1的简单电路，根据欧姆定律可得定值电阻R1的阻值；
将变阻器的滑片滑至最右端，滑动变阻器接入电路的电阻最大，根据串联电路的电压特点求出定值电阻R1两端的电压，根据欧姆定律求出通过R1的电流，根据串联电路的电流特点求出通过滑动变阻器的电流，根据欧姆定律求出滑动变阻器的最大阻值；
(2)只闭合开关S2，灯泡和滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流；
将变阻器的滑片滑至中点时，小灯泡正常发光，根据欧姆定律求出通过滑动变阻器的电流，根据串联电路的电流特点求出通过小灯泡的电流，根据串联电路的电压特点求出小灯泡两端的电压，根据P=UI求出小灯泡的额定功率；
(3)根据P=UI可知，电源电压一定，电路中电流最大时，电路的电功率最大，分别求出只闭合S1和只闭合S2时电路中的最大电流，根据P=UI求出只闭合S1和只闭合S2时电路的最大功率之比。
本题考查串联电路的特点、欧姆定律的应用和电功率公式的灵活运用，分清电路连接是解题的关键。
13.【答案】振动 频率 空气
【解析】解：超声波和普通声音一样都是由于物体振动产生的，但是这种声波由于它的频率高于20000Hz，不在人耳的听觉范围内，所以我们无法听到。
超声波仍然可以通过空气传播到老鼠的位置，达到驱鼠的目的。
故答案为：振动；频率；空气。
声音是由物体的振动产生的；人耳的听觉频率范围是20∼20000Hz；固体、液体、气体都可以传播声音。
本题考查了对声音的产生与传播、人耳听觉频率范围等的了解，属基础题。
14.【答案】色散 红、绿、蓝
【解析】解：“背日喷乎水，成虹霓之状”描写的是“人工虹”，这是喷出水后，空中有大量的小水滴，太阳光照在这些小水滴上，被分解为绚丽的七色光，也就是光的色散；
三种色光适当混合能产生其它色光，这三种色光就是色光的三原色，它们分别是红光、绿光、蓝光。
故答案为：色散；红、绿、蓝。
(1)彩虹的成因是由于光的色散。
(2)红、绿、蓝三种色光，按不同比例混合，可以产生各种颜色的光。因此把红、绿、蓝三种色光叫色光的三原色。
此题考查了学生对光的色散和光的三原色的掌握情况，本章节知识点需要牢固记忆。
15.【答案】汽化 吸收 减慢
【解析】解：在超市里常喷一些水雾来保鲜蔬菜和水果，水雾很快消失，是水变成水蒸气，是汽化现象，汽化过程中要吸收热量，使蔬菜和水果温度降低，其内部分子无规则运动速度减慢。
故答案为：汽化；吸收；减慢。
物质从液态变为气态是汽化现象，汽化过程要吸热；
分子永不停息地做无规则运动，并且温度越高无规则运动越剧烈，反之，运动越缓慢。
判断一种过程是什么物态变化，一定要分析过程原来和现在的状态，然后根据六种物态变化的定义进行判断。
16.【答案】导体 多余 向上
【解析】解：避雷针容易导电，是由导体材料制成，可以将雷电产生的强大电流导入大地，有效避免雷电对建筑物的破坏；
电子带负电，避雷针上方的云层由于多余电子而带有大量的负电荷，那么在发生雷电时，由于负电荷是从云层流向大地，所以金属线中的电流方向是从大地流向云层，通过避雷针的电流方向是向上的。
故答案为：导体；多余；向上。
容易导电的物体是导体；
电荷的定向移动形成电流，把正电荷定向移动的方向规定为电流的方向。
本题考查了导体的概念、电流的方向，属于基础题。
17.【答案】磁 电流 线圈匝数
【解析】解：(1)电磁铁能吸引曲别针，这说明电流具有磁效应；
(2)因为电磁铁磁性的大小与电流的大小、线圈的匝数多少有关，且电流越大、线圈匝数越多，电磁铁的磁性越强，所以若他想让电磁铁吸引更多的曲别针，小刚可以采用电流增大或增加线圈匝数的方法来实现。
故答案为：磁；电流；线圈匝数。
(1)通电导体的周围存在磁场；
(2)影响电磁铁磁性大小的因素有三个，一是电流的大小，二是线圈的匝数，三是铁芯的有无。
明确影响电磁铁磁性的大小与哪些因素有关系，才是正确解决的关键。
18.【答案】机械 做功 热传递
【解析】解：在筷子摩擦易拉罐的过程中，将机械能转化为内能，通过做功的方式使易拉罐外壳的内能增大，再通热传递的方式使易拉罐内部气体内能增大，形成高压气体，将易拉罐顶开。
故答案为：机械；做功；热传递。
改变物体内能的方式有两种：做功和热传递。
本题考查改变内能的方法，属于基础题。
19.【答案】934.58804
【解析】解：(1)电能表的读数：数字方框中最后一位是小数，单位是kW⋅h，由图可知，小明家四月底电能表读数为824.5kW⋅h；
则五月底电能表读数为824.5kW⋅h+110kW⋅h=934.5kW⋅h；
(2)2000r/kW⋅h表示电路中用电器每消耗1kW⋅h电能，电能表的铝盘转过2000转，
则电能表的铝盘转88转，微波炉消耗的电能：W=88r2000r/kW⋅h=0.044kW⋅h；
微波炉的额定功率：P=Wt=0.044kW⋅h360h=0.88kW=880W；
(3)根据电能表铭牌可知，家庭电路的电压为220V，
由P=UI可知，微波炉正常工作时通过电能表的电流：I=PU=880W220V=4A。
故答案为：934.5；880；4。
(1)电能表的读数：数字方框中最后一位是小数，单位是kW⋅h；五月底电能表读数等于四月底电能表读数与五月消耗的电能之和；
(2)2000r/kW⋅h表示电路中用电器每消耗1kW⋅h电能，电能表的铝盘转过2000转，据此求出电能表的铝盘转88转，微波炉消耗的电能；利用P=Wt计算出微波炉的额定功率；
(3)知道家庭电路的电压，利用P=UI计算出微波炉正常工作的电流，即为通过电能表的电流。
本题考查电能表的读数、对电能表参数的理解和掌握、电功率的计算，电功率公式的灵活运用，知道2000r/kW⋅h表示电路中用电器每消耗1kW⋅h电能，电能表的铝盘转过2000转是解题的关键。
20.【答案】电阻R2短路 变小 变小
【解析】解：由图可知，滑动变阻器R1和电阻R2串联，电流表测量电路中的电流，电压表V1测量滑动变阻器R1两端的电压，电压表V2测量总电压；
闭合开关，电流表有示数，说明电路是存在短路，两电压表示数相同说明是电阻R2短路；
滑动变阻器的滑片向右滑动过程中，接入电路的电阻变小，电路中总电阻变小，由I=UR可知，电路中电流变大，由U2=IR2可知，定值电阻R2两端的电压变大，电源电压不变，由U1=U−U2可知，滑动变阻器两端的电压R1变小，即电压表V1的示数将变小；
由R=UI可知，电压表V2与电流表示数的比值将变小。
故答案为：电阻R2短路；变小；变小。
由图可知，滑动变阻器R1和电阻R2串联，电流表测量电路中的电流，电压表V1测量滑动变阻器R1两端的电压，电压表V2测量总电压；
闭合开关，电流表有示数，说明电路是存在短路，再根据两电压表示数相同确定故障位置；
滑动变阻器的滑片向右滑动过程中，接入电路的电阻变小，根据欧姆定律和串联电路中的电压规律判断电压表V1的示数变化；
根据电压表V2测量总电压，利用欧姆定律判断电压表V2与电流表示数的比值变化。
本题考查的是电路故障的判断和动态电路的分析，是典型题。
21.【答案】6 6 14
【解析】解：由电路图可知，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测灯泡L两端的电压，电压表V2测滑动变阻器R两端的电压，电流表测电路中的电流。
(1)当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电压表V2示数为0，电压表V1的示数最大，
由图乙可知，电路中的最大电流I大=1.0A，电压表V1的示数：UL=6V，即电源的电压U=12V，故A正确；
因此时小灯泡恰好正常发光，所以，灯泡的额定功率：
PL=ULI大=6V×1.0A=6W；
因串联电路中总电压等于各分电压之和，
所以，此时电阻R0两端的电压：
U0=U−UL=12V−6V=6V，
根据I=UR可得，定值电阻R0阻值为：
R0=U0I大=6V1.0A=6Ω；
(2)当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，
由图象可知，电路中的最小电流I小=0.5A，电压表V1的示数UL′=2V，
根据I=UR可得，定值电阻R0两端的电压：
U0′=I小R0=0.5A×6Ω=3V，
因串联电路中总电压等于各分电压之和，
所以，此时滑动变阻器两端的电压：
UR=U−UL′−U0′=12V−2V−3V=7V，
根据I=UR可得，滑动变阻器的最大阻值：
R=URI小=7V0.5A=14Ω。
故答案为：6；6；14。
由电路图可知，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测灯泡L两端的电压，电压表V2测滑动变阻器R两端的电压，电流表测电路中的电流。
(1)当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电压表V2示数为0，电压表V1的示数最大，根据图象读出电表的示数，利用P=UI求出灯泡的电功率即为额定功率；
根据串联电路的电压特点求出R0两端的电压，根据欧姆定律算出定值电阻R0的阻值；
(2)当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，根据图象读出V1的示数和电路中的电流，根据串联电路的电压特点求出R两端电压，利用欧姆定律求出变阻器的最大阻值。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的判断两电压表和电流表对应的示数关系是关键。
22.【答案】解：(1)分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像；
(2)连接B′F，B′F与平面镜的交点便是入射点，从而做出入射光线和反射光线；
(3)过焦点的光线经凸透镜折射后折射光线平行于主光轴，如下图所示：
。
【解析】(1)平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像。
(2)根据反射光线的反向延长线过像点，又过凸透镜的焦点F点确定反射光线的位置，补充上入射光线；
(3)根据过焦点的光线经过凸透镜后平行射出作出经过凸透镜的折射光线。
此题考查了光的反射和平面镜成像光路图，同时考查了凸透镜的三条特殊光线作图，综合性强，知识点结合巧妙，且难度适中，是一道好题。
23.【答案】
【解析】
【分析】
本题的入手点是利用条形磁体的运动方向、根据磁极间的相互作用判断出通电螺线管的南北极，再利用安培定则判断出电源的正负极，这是一道综合题，很巧妙的将安培定则和磁极间的相互作用联系起来，是一道好题。
(1)根据条形磁体向左运动，根据磁极间的相互作用(同名磁极相互排斥，异名磁极相互吸引)判断出电磁铁的NS极；
(2)磁体外部，磁感线从N极出发，回到S极，据此确定磁感线方向；
(3)利用安培定则(用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极)判断出电源的正负极。
【解答】
(1)闭合开关S，条形磁体因受磁力向左运动，条形磁体受到了一个向左的排斥力，已知条形磁体左端为N极、右端为S极，根据同名磁极相互排斥可确定通电螺线管的左端是S极、右端为N极；
(2)磁体外部，磁感线从N极出发，回到S极，所以磁感线方向向左；
(3)根据安培定则可知，大拇指指向N极，电流从电磁铁左侧流入，电源的左端为正极，如图所示：
。
24.【答案】解：由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的，且插座是左零右火；如图所示：
【解析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。
根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
25.【答案】答：(1)眼罩中的加热丝和按摩器可以单独工作，也可以同时进行，说明加热丝和按摩器工作时互不影响，故眼罩中的加热丝和按摩器在电路中是并联的；
(2)由于分子在不停地做无规则运动，所以我们会闻到艾草的香味，这就是扩散现象，温度越高，分子无规则运动越剧烈，扩散现象越明显。
【解析】(1)串联电路：电流只有一条路径，各处电流相等，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各支路电压相等，各用电器可以独立工作；
(2)不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象，温度越高，扩散现象越明显。
本题考查了串、并联电路的概念与辨别和扩散现象，属于基础知识考查。
26.【答案】解：(1)当S拨到1时，R1、R2串联；当S拨到2时，电路为R1的简单电路；
因为串联电路中的总电阻大于各串联导体的电阻，所以由P=UI=U2R可知，电路为R1的简单电路时，电路中的电阻最小，电功率最大，电热饭盒为高温挡；R1、R2串联时，电路中的电阻最大，电功率最小，电热饭盒为低温挡；
由P=UI=U2R可知，高温挡电路的电阻：R高温=U2P高温=(220V)2242W=200Ω，
因为高温挡时，电路为R1的简单电路，所以R1的阻值：R1=R高温=200Ω，
因为R2的阻值是R1的4倍，所以R2的阻值：R2=4R1=4×200Ω=800Ω；
(2)低温挡时，R1、R2串联，由串联电路的特点可知，此时电路的总电阻：R低温=R1+R2=200Ω+800Ω=1000Ω，
则低温挡工作时的实际功率：P低温=U2R低温=(220V)21000Ω=48.4W；
(3)由P=Wt可知，电热饭盒高温挡加热10min消耗的电能：W高温=P高温t=242W×10×60s=1.452×105J，
因为不计热量损失，所以饭菜吸收的热量：Q吸=W高温=1.452×105J，
由Q吸=cmΔt可知，饭菜升高的温度：Δt=Q吸cm=1.452×105J3×103J/(kg⋅℃)×1kg=48.4℃。
答：(1)R1的阻值为200Ω，R2的阻值为800Ω；
(2)低温挡工作时的实际功率是48.4W；
(3)高温挡加热10min，不计热量损失，可以将1kg饭菜升高的温度是48.4℃。
【解析】(1)由P=UI=U2R可知，当电源电压一定时，电路电阻越大，功率越小，根据电路图分析电路结构，结合串联电路电阻规律和P=UI=U2R可知各挡位时电路的连接；
根据P=UI=U2R求出高温挡时电路的电阻，即为R1的阻值，根据R2的阻值是R1的4倍求出R2的阻值；
(2)根据串联电路的电阻特点和P=UI=U2R求出低温挡工作时的实际功率；
(3)根据P=Wt求出电热饭盒高温挡加热10min消耗的电能，根据不计热量损失可知饭菜吸收的热量，根据Q吸=cmΔt求出饭菜升高的温度。
本题考查串联电路的特点、电功率公式和热量公式的应用，正确的判断电热饭盒处于不同挡位时电路的连接方式是关键。
27.【答案】解：(1)起重机空载静止在水平地面上时，对地面的压力：
F=G=mg=(1.2+4.8)×103kg×10N/kg=6×104N，
则根据p=FS可得，它与地面的接触面积：
S=Fp=6×104N3×105Pa=0.2m2。
(2)起重机对木材做功：
W=Gh=m木gh=1.2×103kg×10N/kg×6m=7.2×104J，
则起重机对物料做功的功率：
P=Wt=7.2×104J15s=4.8×103W；
(3)起重机空载时以最大行驶功率行驶2h，由P=Wt可得，牵引力做的功：
W′=P′t′=4×104W×2×3600s=2.88×108J，
则根据η=WQ放可得，柴油完全燃烧释放的热量：
Q放=W′η=2.88×108J40%=7.2×108J，
根据Q=mq可得，消耗柴油的质量：
m′=Q放q柴油=7.2×108J4×107J/kg=18kg。
答：(1)它与地面的接触面积是0.2m2。
(2)起重机对物料做功的功率4.8×103W；
(3)起重机空载时以最大行驶功率行驶2h，消耗柴油18kg。
【解析】(1)起重机空载静止在水平地面上时，对地面的压力等于其重力，利用G=mg求出，再利用p=FS计算它与地面的接触面积；
(2)利用W=Gh求出起重机对木材做功，再利用P=Wt计算功率；
(3)知道起重机的最大功率，根据P=Wt求出2h内汽车发动机牵引力做的功，利用η=WQ吸求出柴油完全燃烧释放的热量，根据Q放=mq求出消耗柴油的质量。
本题考查压强的大小计算、功和功率的计算、效率公式的应用等，是一道力学和热学综合题，关键是相关公式的熟练运用，并能从表格中获取相关信息进行计算。
28.【答案】B 晶体 A 2 增加 不能
【解析】解：(1)晶体有固定的熔点，在熔化的过程中温度不变，由图1可知，B为晶体，是冰的熔化图象；松香是非晶体，没有固定的熔点，故A为松香的熔化图象；
(2)由公式Q吸=cmΔt可以知道，当质量和吸收的热量相同时，温度变化量越大，比热容越小。根据图象可知，在0∼4min内，A物质温度升高的比B物质慢，因此，曲线A代表的物质吸热能力强；B物质在0∼4min内为固态，温度从−10℃升高到0℃，温度的变化量为10℃，在10∼14min内为液态，温度从0℃升高到5℃，温度变化量为5℃，由公式Q吸=cmΔt可以知道，当质量和吸收的热量相同时，比热容和升高的温度成反比，相等时间内，液态时温度的升高为固态时温度的升高的一半，因此液态时的比热容是其固体时的2倍；由图乙可知，4∼10min为晶体的熔化过程，由于晶体在熔化过程中继续吸收热量，因此B物质的内能增加；
(3)当大烧杯中的水沸腾后，尽管不断吸热，但烧杯中的水温度不再升高，小试管中的水从大烧杯中吸热，温度达到水的沸点后，就和烧杯中的水的温度一样，就不能从烧杯中继续吸热，这时虽然达到了沸点，但不能吸收热量，不满足沸腾的条件，所以试管中的水不能沸腾。
故答案为：(1)B；晶体；(2)A；2；增加；(3)不能。
(1)晶体在熔化的过程中温度不变，晶体有一定的熔点；非晶体没有固定的熔点；
(2)由公式Q吸=cmΔt可以知道，当质量和吸收的热量相同时，比热容和升高的温度成反比，物质吸收的热量越多，内能越大；
(3)液体沸腾的条件是温度达到沸点，并且不断吸热。
此题考查“探究晶体和非晶体的熔化规律”的实验，难度不大，属于基础性题目。关键掌握晶体与非晶体的区别以及沸腾条件，难点在于比热容大小的判断，在其他条件相同时，温度变化慢的物质，吸热能力强，即比热容大。
29.【答案】使烛焰的像呈在光屏的中心 放大 投影仪 30 下 靠近 近视镜
【解析】解：(1)实验时，应调整烛焰、凸透镜、光屏三者的中心大致在同一高度，目的是使烛焰的像呈在光屏的中央；
(2)上图中，易知物距小于像距，故光屏上可得到放大的实像，生活中的投影仪利用这一成像原理；
(3)当移动蜡烛至30cm刻度线处时，此时的物距(50cm−30cm=20cm)等于二倍焦距，并移动光屏，可得到等大的实像；
(4)根据过光心的光传播方向不变，故蜡烛在燃烧过程中不断变短，导致光屏上的像向上移动，可以通过向下移动凸透镜的方法使像呈在光屏的中央；
(5)用一个焦距为8cm的凸透镜替换原来的凸透镜，由于焦距变小，折光能力变强，像距变小，应将光屏靠近凸透镜，才能使像再次清晰；
近视镜为凹透镜，对光线有发散作用，可延迟像的会聚，故贴近凸透镜的位置放置一个度数合适的近视镜也能在光屏上出现清晰的像。
故答案为：
(1)使烛焰的像呈在光屏的中心；
(2)放大；投影仪；
(3)30；
(4)下；
(5)靠近；近视镜。
(1)为了使像呈在光屏的中央，实验前要调节烛焰、凸透镜和光屏，使三者的中心在同一高度上；
(2)根据上图可知物距小于像距，光屏上可得到放大的实像，应用投影仪；
(3)根据u=v=2f来判断焦距的大小；
(4)根据过光心的光传播方向不变分析回答；
(5)用一个焦距为8cm的凸透镜替换原来的凸透镜，由于焦距变小，折光能力变强，像距变小，据此分析回答；
近视镜为凹透镜，对光线有发散作用，可延迟像的会聚。
本题探究凸透镜成像规律的实验，考查了凸透镜成像规律及应用，不仅要掌握成像特点与物距像距之间的关系，而且要善于总结规律。
30.【答案】L1 L2 L2短路 1.8
【解析】解：(1)要求灯L1、L2串联，且电压表测灯L2两端电压，则电压表与这个灯并联，电路图如下左图所示：
(2)如图乙所示，电压表与L1串联后再与L2并联，是错误的，两灯应串联，电压表应测L2的电压，改正后如上右图所示；
(3)闭合开关，两灯串联，测量灯L2两端的电压，发现电压表的示数为零，说明电压表不能与电源两极连通或者电压表所测的元件短路，所以可能是L1断路或L2短路；如果此时观察到有一只灯亮，电路是通路，则说明故障的原因是L2短路；
(4)排除故障后，闭合开关，电压表的指针偏转如图丙所示，电压表选用小量程，分度值为0.1V，示数为1.2V，即灯L2两端的电压为1.2V；
若电源电压为3V，由串联电路电压的规律可得，灯L1两端的电压为：
U1=U−U2=3V−1.2V=1.8V。
故答案为：(1)见解析中的左图；(2)见解析中的右图；(3)L1；L2；L2短路；(4)1.8。
(1)灯L1、L2串联，电压表测灯L2两端电压，则电压表应与L2并联；
(2)分析如图乙所示电路连接，找出错误之处，两灯应串联，电压表测L2的电压，据此改正；
(3)电压表测量灯L2两端的电压，发现电压表的示数为零，可能是整个电路断路，也可能是L2短路；
如果此时观察到有一只灯亮，电路为通路，据此分析；
(4)根据电压表选用小量程确定分度值读数，根据串联电路电压的规律求解。
本题是探究“串联电路中电压的规律”的实验，考查电路图的画法、实物电路的连接、故障分析、电压表读数及串联电路电压的规律。
31.【答案】水平 右 46461.15偏小
【解析】解：(1)将托盘天平放在水平桌面上，把游码移到标尺左端的零刻度线处。由图甲知，指针静止时偏左，则应将平衡螺母向右调节使横梁平衡；
(2)④将烧杯中的水全部倒入量筒中，液面的位置如图丙所示，则量筒中水的体积为V水=46mL=46cm3，
由ρ=mV可得，右盘烧杯中水的质量：m水=ρV=1g/cm3×46cm3=46g，
由于天平平衡，说明40mL盐水与46mL水的质量相等，即m盐水=m水=46g，V盐水=40mL=40cm3，
则盐水的密度ρ盐水=m盐水V盐水=46g40cm3=1.15g/cm3；
(3)将烧杯中的水倒入量筒中时有少部分水残留在烧杯中，会使测出的质量偏小，从而使盐水的质量偏小，由密度计算公式ρ=mV可知会导致算出的盐水密度偏小。
故答案为：(1)水平；右；(2)④46；46；1.15；(3)偏小。
(1)实验前，把天平放在水平桌面上，测量前平衡螺母的调节是左偏右调，右偏左调；
(2)由于天平平衡，说明40mL盐水与46mL水的质量相等，即m盐水=m水，据此可求盐水的密度；
(3)将烧杯中的水倒入量筒中时有少部分水残留在烧杯中而使测出的质量偏小，由密度公式分析。
测量液体密度的实验是初中物理重要的实验，属于常规考题；要用到等质量法，学生要理解液体的体积固定为40mL，水的体积为46 mL，它们的质量相等，考查学生灵活应用知识的能力；对于学生来说有一定难度。
32.【答案】2 20 增大 降低 电压 反比 4 串联 2 10
【解析】解：(一)(1)当5Ω的电阻接入电路A、B之间位置时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.4A，由欧姆定律，可知实验中小伟控制A、B间不变的电压为：
U=IR=0.4A×5=2V；
(2)电压表控制的电压为2V，根据串联电路电压的规律，变阻器分得的电压：
U滑=4.5V−2V=2.5V
变阻器分得的电压为电压表示数的1.25倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：
R滑=1.25×20Ω=25Ω>30Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，即现有变阻器即使最大电阻连入电路中，电压表示数也大于2V，
故在接下来的实验中，小伟发现换上20Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验，为了使四个电阻单独接入电路都能完成实验，他应该适当增大A、B间控制的电压值重新实验，或者适当降低电源电压；
(3)顺利完成实验后，小伟通过实验数据可以得出的结论是：电压一定时，导体中电流与电阻成反比。
(二)(2)电压表并联在变阻器的两端，故电压表示数不能超过3V，因电源电压为12V，故虚框内用电器的电压至少为：
U串灯=12V−3V=9V，
灯的额定电压为2.5V，而故为能顺利完成实验，小伟将4个和小灯泡L完全相同的小灯泡串联接入电路图中的虚框内；
(5)在(4)中，定值电阻与变阻器串联，根据串联电路电压的规律，定值电阻的电压为：
U0=12V−3V=9V；
电压表示数为定值电阻的电压13倍，由分压原理可知，变阻器连入电路的电阻为定值电阻的13，即为
R滑=13×24Ω=8Ω；
在(3)中，电压表示数为2V，根据串联电路电压的规律，易知四灯的总电压为10V，由分压原理可知，四个串联灯的电阻为：
R串联=10V2V×8Ω=40Ω；
由串联电阻的规律，故每个小灯泡正常发光时的电阻为：
RL=40Ω4=10Ω。
故答案为：(一)(1)2；(2)20；增大；降低；(3)电压；反比；
(二)(2)4；串联；(3)2；(5)10。
(一)根据电流表选用小量程确定分度值读数，由欧姆定律得出实验中小伟控制A、B间不变的电压；(2)根据串联电路电压的规律得出变阻器分得的电压，根据分压原理得出当接入20Ω电阻时变阻器连入电路中的电阻大小，并与题中变阻器的最大电阻比较；可知现有变阻器即使最大电阻连入电路中，电压表示数也大于2V，据此分析可采取的措施；
(3)电压一定时，导体中电流与电阻成反比。
(二)丙图中，电压表并联在变阻器的两端，根据已知条件，电压表示数不能超过3V，由串联电路电压的规律规律可知虚框内用电器的电压至少为多少，根据串联电路电压的规律，从而确定虚框内灯串联的个数；
在(3)中，四个灯串联后与变阻器串联，闭合S，当电压表的示数为2V时，这些小灯泡正常发光，根据串联电路电压的规律可知四个灯正常发光串联在一起时的电压，由分压原理若能得出此时变阻器连入电路的电阻即可得出四个灯正常发光串联在一起的总电阻，根据串联电阻的规律可得出每个灯正常发光的电阻；为求出此时变阻器连入电路的电阻，通过开关的转换，使定值电阻与变阻器串联，根据电压表示数，由串联电路电压的规律及分压原理得出此时变阻器连入电路的电阻，问题即可解决。
本题探究电流与电阻的关系，考查欧姆定律的运用、对实验要求及实验结论，同时考查测量额定电压为2.5V小灯泡L正常发光的电阻特殊方法，难度较大。
相关试卷
2023年辽宁省抚顺市清原县中考物理三模试卷： 这是一份2023年辽宁省抚顺市清原县中考物理三模试卷，共34页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
2023年辽宁省抚顺市清原县中考物理三模试卷： 这是一份2023年辽宁省抚顺市清原县中考物理三模试卷，共34页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
2023年辽宁省抚顺市清原县中考物理三模试卷： 这是一份2023年辽宁省抚顺市清原县中考物理三模试卷，共26页。试卷主要包含了选择题，填空题，作图题，简答题，计算题，实验等内容，欢迎下载使用。
