2023年辽宁省沈阳七中中考物理零模试卷（含答案解析）
展开
这是一份2023年辽宁省沈阳七中中考物理零模试卷（含答案解析），共23页。试卷主要包含了 如图，闭合开关，灯泡不亮等内容，欢迎下载使用。

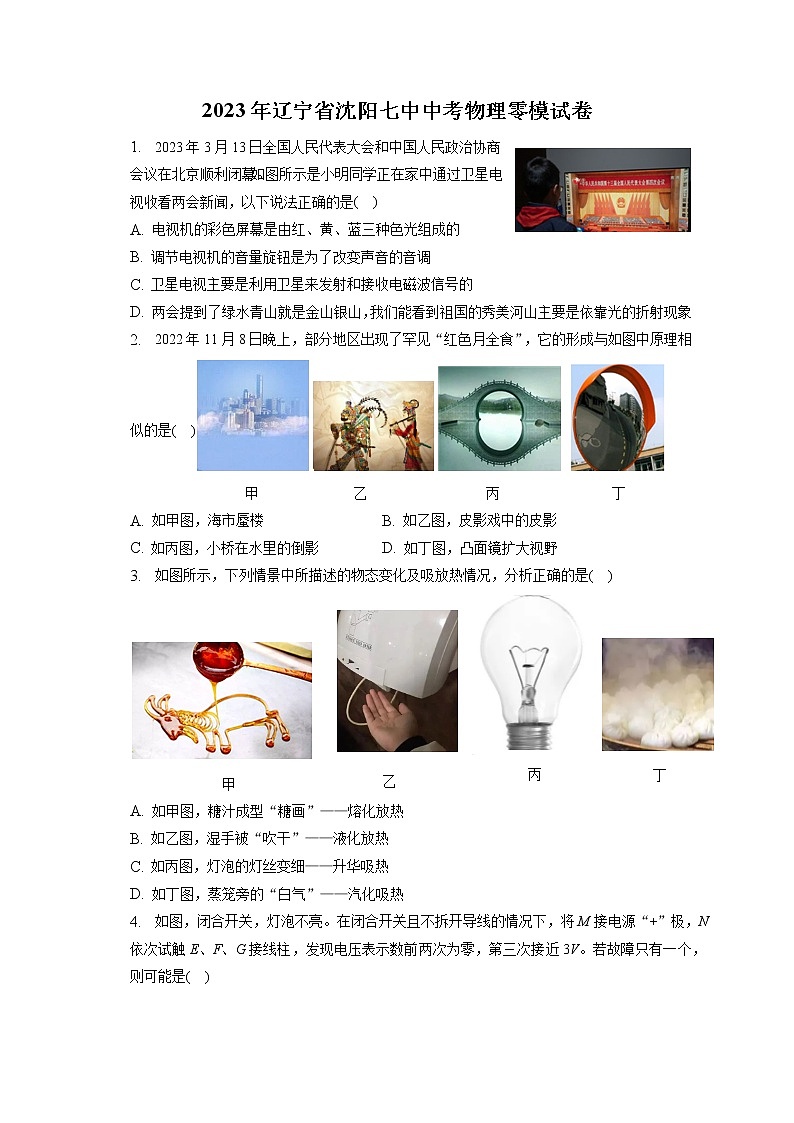

2023年辽宁省沈阳七中中考物理零模试卷
1. 2023年3月13日全国人民代表大会和中国人民政治协商会议在北京顺利闭幕。如图所示是小明同学正在家中通过卫星电视收看两会新闻，以下说法正确的是( )
A. 电视机的彩色屏幕是由红、黄、蓝三种色光组成的
B. 调节电视机的音量旋钮是为了改变声音的音调
C. 卫星电视主要是利用卫星来发射和接收电磁波信号的
D. 两会提到了绿水青山就是金山银山，我们能看到祖国的秀美河山主要是依靠光的折射现象
2. 2022年11月8日晚上，部分地区出现了罕见“红色月全食”，它的形成与如图中原理相似的是( )
A. 如甲图，海市蜃楼 B. 如乙图，皮影戏中的皮影
C. 如丙图，小桥在水里的倒影 D. 如丁图，凸面镜扩大视野
3. 如图所示，下列情景中所描述的物态变化及吸放热情况，分析正确的是( )
A. 如甲图，糖汁成型“糖画”——熔化放热
B. 如乙图，湿手被“吹干”——液化放热
C. 如丙图，灯泡的灯丝变细——升华吸热
D. 如丁图，蒸笼旁的“白气”——汽化吸热

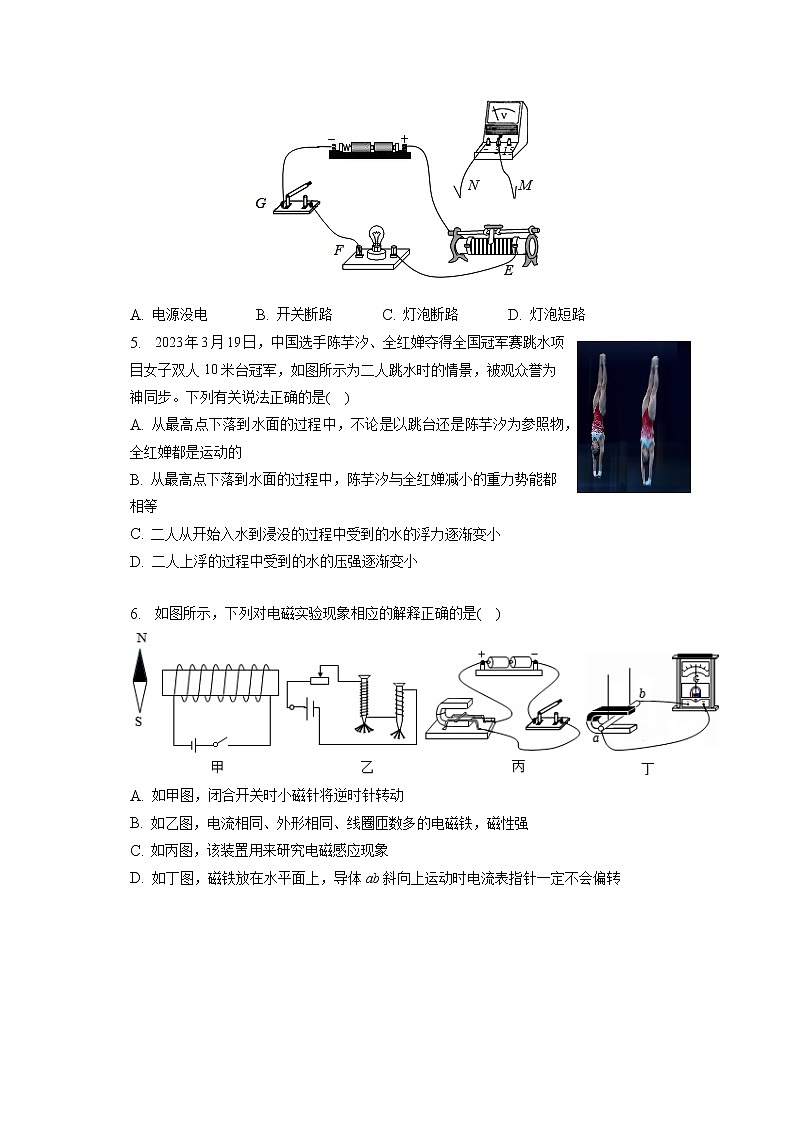

4. 如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V。若故障只有一个，则可能是( )
A. 电源没电 B. 开关断路 C. 灯泡断路 D. 灯泡短路
5. 2023年3月19日，中国选手陈芋汐、全红婵夺得全国冠军赛跳水项目女子双人10米台冠军，如图所示为二人跳水时的情景，被观众誉为神同步。下列有关说法正确的是( )
A. 从最高点下落到水面的过程中，不论是以跳台还是陈芋汐为参照物，全红婵都是运动的
B. 从最高点下落到水面的过程中，陈芋汐与全红婵减小的重力势能都相等
C. 二人从开始入水到浸没的过程中受到的水的浮力逐渐变小
D. 二人上浮的过程中受到的水的压强逐渐变小
6. 如图所示，下列对电磁实验现象相应的解释正确的是( )
A. 如甲图，闭合开关时小磁针将逆时针转动
B. 如乙图，电流相同、外形相同、线圈匝数多的电磁铁，磁性强
C. 如丙图，该装置用来研究电磁感应现象
D. 如丁图，磁铁放在水平面上，导体ab斜向上运动时电流表指针一定不会偏转

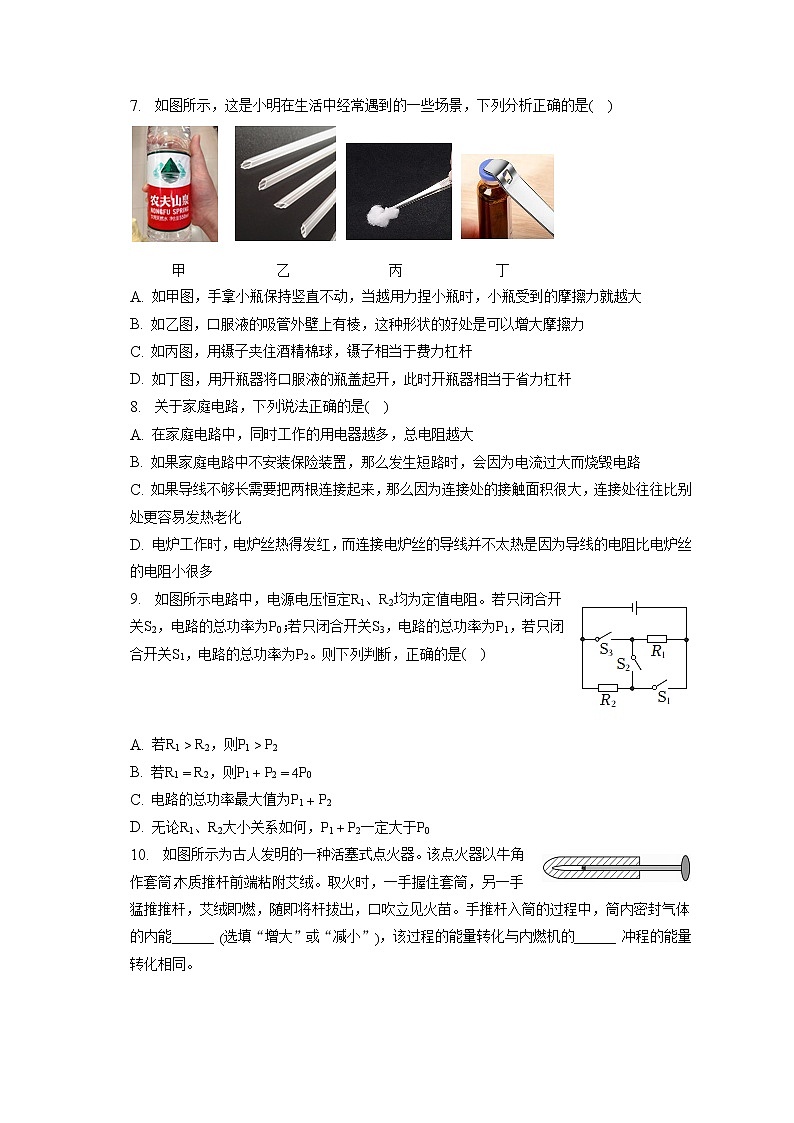

7. 如图所示，这是小明在生活中经常遇到的一些场景，下列分析正确的是( )
A. 如甲图，手拿小瓶保持竖直不动，当越用力捏小瓶时，小瓶受到的摩擦力就越大
B. 如乙图，口服液的吸管外壁上有棱，这种形状的好处是可以增大摩擦力
C. 如丙图，用镊子夹住酒精棉球，镊子相当于费力杠杆
D. 如丁图，用开瓶器将口服液的瓶盖起开，此时开瓶器相当于省力杠杆
8. 关于家庭电路，下列说法正确的是( )
A. 在家庭电路中，同时工作的用电器越多，总电阻越大
B. 如果家庭电路中不安装保险装置，那么发生短路时，会因为电流过大而烧毁电路
C. 如果导线不够长需要把两根连接起来，那么因为连接处的接触面积很大，连接处往往比别处更容易发热老化
D. 电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多
9. 如图所示电路中，电源电压恒定R1、R2均为定值电阻。若只闭合开关S2，电路的总功率为P0；若只闭合开关S3，电路的总功率为P1，若只闭合开关S1，电路的总功率为P2。则下列判断，正确的是( )
A. 若R1>R2，则P1>P2
B. 若R1=R2，则P1+P2=4P0
C. 电路的总功率最大值为P1+P2
D. 无论R1、R2大小关系如何，P1+P2一定大于P0
10. 如图所示为古人发明的一种活塞式点火器。该点火器以牛角作套筒，木质推杆前端粘附艾绒。取火时，一手握住套筒，另一手猛推推杆，艾绒即燃，随即将杆拔出，口吹立见火苗。手推杆入筒的过程中，筒内密封气体的内能______ (选填“增大”或“减小”)，该过程的能量转化与内燃机的______ 冲程的能量转化相同。
11. 2022年北京冬奥会向世界展示了我国运动健儿的风采。
(1)冬奥会开幕式上，在国旗传递时，一个小男孩用小号吹奏的《我和我的祖国》旋律响彻全场。小号是利用空气柱______ 发声的，号声通过______ 传入现场观众耳中。
(2)在短道速滑混合接力赛中，我国选手任子威用力向前推出武大靖完成交接棒，使得武大靖的速度增大的同时自己的速度减小，这说明物体间力的作用是______ ；如图所示是武大靖滑行在弯道上时的场景，此时武大靖受的力______ (填“是”或“不是”)平衡力。
12. 人类最早的磁化技术出现在我国宋代。据《武经总要》记载，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠______ 获得磁性，再将其放入水中漂浮，制成指南鱼。图中是它静止时的指向，鱼头应标注______ (N/S)极。
13. 新一代“人造太阳”装置在成都建成并实现首次放电。“人造太阳”利用______ (选填“聚变”或“裂变”)，这种方式释放的核能具有不产生高放射性核废料的优点，属于______ (选填“可再生”或“不可再生”)能源。
14. 如图所示，两个完全相同的玻璃杯A和B，A中装有一些水，B倒扣着放入盛水的容器中。用酒精灯给容器中的水加热，在水沸腾后继续加热的过程中，A杯中的水______(选填“能”或“不能”)沸腾。另外，B杯中的水______(选填“能”或“不能”)沸腾。
15. 医学上常用______ (选填“红外线”或“紫外线”)灯进行杀菌消毒。当小明把此灯单独接入家庭电路工作时，如图所示，使此电能表转盘在0.5h内转动了300圈，则此灯功率为______ W。
16. 现有甲、乙、丙三种初温度相同的液体，其中甲、乙为质量相等的不同液体，乙、丙为质量不等的同种液体，若对这三种液体分别加热，根据它们各自吸收的热量和变化的温度，在升高的温度-热量图像上分别画出对应的甲、乙、丙三点，如图所示。则甲、丙之间比热容的关系是c甲______ c丙，质量的关系是m甲______ m丙(以上两个空均选填“>”、“<”或“=”)。
17. 如图所示，是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的速度变大时，电流表的示数______ ，电流表示数与电压表示数的比值______ 。(“变大”、“变小”、“不变”)
18. 某兴趣小组用如图所示的滑轮组(物体与动滑轮用绳子连接)匀速拉动放在同一水平面上的不同物体，物体的质量为100kg，受到的摩擦力为200N，用80N的拉力F，10秒内把物体拉动的距离为2m。(不计绳重和绳与滑轮间的摩擦，g取10N/kg)求：
(1)物体的重力；
(2)滑轮组的机械效率；
(3)拉绳子的速度。
19. 如图所示的电路中，电源电压不变，R1=36Ω，小灯泡标有9V2.25W”(小灯泡灯丝电阻阻值不变)，滑动变阻器R2标有“200Ω0.5A”，电流表的量程是0∼0.6A，电压表的量程是0∼15V。当只断开S2时，电流表示数为0.5A。求：
(1)电源电压为多少？
(2)只闭合S1时，小灯泡消耗的电功率为多少？
(3)只闭合S2时，在保证电路安全的情况下，当电路的总电功率最小时，滑动变阻器的电功率是多少？
20. 如图甲所示，被测物体的长度是______ cm，如图乙，温度计的读数是______ ℃。
21. 芳芳设计用如图所示装置探究“物体的动能大小与哪些因素有关”，其中摆线的长度L相同，小球A、B的质量mA
(1)小球按图示位置由静止释放，当小球摆动到竖直位置时，恰好与静止在水平面上的木块C发生碰撞，木块都会在水平面上滑行一定距离后停止；
(2)图甲、乙中，同时由静止释放A、B两球，观察到它们同步摆动，同时到达竖直位置，这表明两小球在摆动过程中任一时刻速度大小与小球的______ 无关；
(3)根据乙、丙所示的探究过程，芳芳观察到如图丙中木块C被撞得更远，可得出结论：小球的动能大小与______ (选填“速度”、“高度”或“质量”)有关；
(4)若水平面绝对光滑且足够长，木块C被撞击后，它将做______ 直线运动。
22. A、B两组同学用如图甲所示的装置进行“观察水的沸腾”的实验。
(1)实验中观察到水中气泡的情况如图乙a、b所示。图______ 中是水沸腾时的情况。
(2)A、B两组同学用同样的实验装置，在相同的实验环境下进行实验，根据实验数据描绘出的温度随时间变化的图像如图丙所示，由图像可知水的沸点为______ ℃，实验中A小组所用的水比B小组所用的水______ (选填“多”或“少”)。
(3)在水沸腾后，烧杯上方出现了大量的“白气”，和“白气”的形成物态变化相同的是______ (选填序号：①冰、②霜、③露、④雪)。
(4)某组同学给烧杯中的冷水均匀加热，收集数据作出了如图丁所示的温度随时间变化的图像，发现温度计示数上升速度先慢后快再慢，产生这种现象的原因最可能的是______ 。
A.整个过程酒精灯火焰忽大忽小，放热不均匀
B.开始时要加热石棉网和烧杯，后来水温较高时散热变快
C.水开始汽化较慢，带走的热量少
D.可能开始加热时有纸板盖，减少了热量的损失
23. 某实验小组的同学利用图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额定电压是2.5V；
(1)该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
(2)正确进行实验，小灯泡正常发光时电流表示数如图乙所示，则小灯泡的额定功率是______ W。
(3)继续调节滑动变阻器，让小灯泡逐渐变亮，这段时间内，若小灯泡电阻变化量的绝对值是ΔR1，滑动变阻器接入电路的电阻变化量的绝对值是ΔR2，则ΔR1和ΔR2大小关系正确的是______ (填字母标号)。
A.ΔR1>ΔR2
B.ΔR1=ΔR2
C.ΔR1<ΔR2
D.无法比较
(4)连续四次实验后，测得的数据和观察到的现象如表所示，
实验次数
电压U/N
电流I/A
实际功率P/W
小灯泡发光情况
1
1.5
0.24
很暗
2
2
较暗
3
2.5
0.28
很亮
4
3
0.32
很亮
通过实验发现，小灯泡两端的电压越大，实际功率越______ ，灯泡越______ 。
24. 小明做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图甲放置，光屏上呈现清晰的像。
(1)屏上的像是倒立、______ (选填“放大”、“等大”或“缩小”)的实像。
(2)若图中固定蜡烛位置不变，将透镜移到60cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向______ (选填“左”或“右”)移动。
(3)如图乙所示小明把他自己的近视眼镜放在烛焰和凸透镜之间后，移动光屏成一清晰的像；然后移去近视眼镜，光屏上的像变得模糊。为了能在光屏上重新得到清晰的像，善于学习的小明总结了如下方案：
a.将蜡烛向______ 移。
b.换一个焦距更______ (选填“大”或“小”)的凸透镜。
(4)某次实验如图丙所示，小明发现当凸透镜位于P处(图中未画出)位置不变，移动蜡烛，光屏先后在P同侧的A、B两处得到烛焰清晰的像，且B处的像比A处小，则P点位置在B的______ (选填“左”或“右”)侧，B处所成的像______ (选填“可能”、“一定”或“不可能”)是等大的。
25. 负压鱼缸传统鱼缸深度最大不超过60cm，以人的手掌摸到缸底为宜，传统鱼缸的总体高不超过1.2m∼1.3m。如果说传统鱼缸是“卧式”鱼缸，负压鱼缸(图甲)则是“立式”鱼缸，可以增加高度，换水、喂鱼相当方便，“负压”是低于一个标准大气压的气体压力状态。负压鱼缸的结构采用独特设计，该设计使负压缸顶部保持低压状态，因此水就不会从底缸出口流出。一般负压鱼缸配有电子控制系统以及一台真空泵，如图乙所示，可以通过抽吸形成一定负压。负压鱼缸解决了传统家居鱼缸(水族箱)能长不能高的难题。
(1)上述的新型鱼缸______ (选填“属于”或者“不属于”)连通器，了解了负压鱼缸后，小明为家里的盆景制作了一个自动供水装置(见图丙)。用玻璃瓶灌满水后倒立在盆景盘里，瓶中的水______ (选填“会”或者“不会”)流出。接着用注射器吸走部分盆景盘里的水来模拟绿化吸水，当盘中的水位下降到使瓶口露出水面时，瓶中的水______ (选填“会”或者“不会”)流出。
(2)“负压”原理在生活中非常普遍，下列例子中利用“负压”原理的是______ 。
A.我们呼吸时，肺部扩张状态时，新鲜的空气被压入肺内
B.运送病人的120救护车
C.为了能更快喝到美味的老火靓汤，有些人喜欢用高压锅炖汤
D.医生抽血时，将导管一端的针头插入被检查者的静脉，另一端的针头插入真空采血管，血液便自动流入采血管
(3)小明还利用电磁继电器为这款鱼缸中设计了如图丁所示的电路：当温度过低时，大功率灯泡能自动发光发热，方便给鱼缸加热。请你帮小明将电路连接完整。
答案和解析
1.【答案】C
【解析】A、手机彩色屏幕的颜色是由红、绿、蓝三种色光合成的，故A错误；
B、调节音量旋钮是为了改变声音的响度，故B错误；
C、移动电话、无线电广播电视、卫星通信、光纤通信都是利用电磁波传递信息的，故C正确；
D、我们能看到祖国的秀美河山主要是依靠光的反射现象，故D错误。
故选：C。
(1)红、绿、蓝三种色光叫色光三原色；
(2)声音的大小叫响度，响度与振幅和距离声源的远近有关；
(3)根据电磁波的应用分析；
(4)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的。
本题考查了电磁波的应用、响度的认识、光的反射和光的三原色，属于基础题。
2.【答案】B
【解析】解：“红色月全食”形成的原理是光的直线传播；
A、海市蜃楼，是由光的折射形成的，故A错误；
B、皮影戏中的皮影，是由光的直线传播形成的，故B正确；
C、小桥在水里的倒影，属于平面镜成像，是由光的反射形成的，故C错误；
D、凸面镜扩大视野，属于凸面镜成像，是由光的反射形成的，故D错误。
故选：B。
光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；逐项分析各情景运用的光学知识进行作答。
本题考查了光的直线传播、光的反射和折射，是一道基础题。
3.【答案】C
【解析】解：A、糖汁成型“糖画”——是凝固现象，该过程放热，故A错误；
B、湿手被“吹干——是汽化现象，该过程吸热，故B错误；
C、灯泡的灯丝变细——是升华现象，该过程吸热，故C正确；
D、蒸笼旁的“白气”——是液化现象，该过程放热，故D错误。
故选：C。
物质从固态变为液态的过程叫做熔化，物质从液态变为固态的过程叫做凝固；物质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态直接变为气态的过程叫升华，物质从气态直接变为固态的过程叫凝华。
六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
本题考查了生活中的物态变化以及吸放热的情况，属于基础知识的考查，解决此类问题的关键是分清物质变化前后的状态，是中考的热点。
4.【答案】B
【解析】解：在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，且故障只有一个。
N接G时电压表有示数，即断路在电压表并联的两点之间；N接E、F时，电压表无示数，说明断路在电压表并联的F点之外，所以可以判定断路在F点和G之间的电路上，则开关断路。
故选：B。
用电压表检查电路故障时，当电路出现一处断路时，如果断路在电压表并联的两点之间，电压表串联在电路中，测电源电压，电压表示数等于电源电压；如果断路在电压表并联的两点之外，电压表并联的部分无电流，无电压，电压表示数为0。
本题主要考查了学生用电压表判断电路故障的方法，用电压表检验电路故障时，电压表有示数(一般等于电源电压)，说明与之并联的导体发生断路或串联的导体发生短路；电压表无示数，说明与之并联的导体发生短路或串联的导体发生断路。
5.【答案】D
【解析】解：A、从最高点下落到水面的过程中，以跳台为参照物，全红婵的位置发生了改变，是运动的；若以陈芋汐为参照物，由于二人“神同步“，所以全红婵相对于陈芋汐的位置没有改变，所以是静止的，故A错误；
B、重力势能的大小与质量和高度有关，二人从最高点下落到水面的过程中，虽然她们下降的高度相同，但由于二人的质量不同，所以她们减小的重力势能不相等，故B错误；
C、二人从开始入水到浸没的过程中，排开水的体积变大，所以受到的水的浮力逐渐变大，故C错误；
D、二人上浮的过程中，深度变小，由p=ρgh可知，二人受到的水的压强逐渐变小，故D正确。
故选：D。
(1)在研究物体的运动和静止时，要看物体的位置相对于参照物是否发生改变，若改变，则是运动的，若不改变，则是静止的；
(2)重力势能的大小与质量和高度有关，据此判断；
(3)浮力的大小与液体密度和物体排开液体的体积有关，据此判断；
(4)在液体密度一定时，液体的压强随深度的增加而增大。
本题通过体育运动的场景，考查了运动与静止的相对性、重力势能的判断、浮力与压强影响因素的理解与应用等，综合性强。
6.【答案】B
【解析】解：A、闭合开关后，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管的右端为N极，左端为S极；根据“同名磁极相互排斥”可知，小磁针应该顺时针方向旋转，故A错误；
B、两个电磁铁串联，那么通过它们的电流相等，线圈匝数多的电磁铁吸引的铁屑多，那么它的磁性强，故B正确；
C、在研究电磁感应的现象中，肯定没有电源，应该有判断电流是否生成的灵敏电流计，故C错误；
D、磁铁放在水平面上，磁感线沿竖直方向，导体ab斜向上运动时，导体能切割磁感线，会生成感应电流，电流表的指针会偏转，故D错误。
故选：B。
(1)根据安培定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；
(2)电磁铁的磁性与电流大小和线圈匝数有关；
(3)通电导体在磁场中受到力的作用；
(4)闭合电路的一部分导体在磁场中切割磁感线运动时，会产生感应电流。
本题必须要通过读图明确图中实验所反映的物理知识，这是电磁学中常见的几个实验，都是我们应该重点掌握的内容。
7.【答案】CD
【解析】解：A、手拿小瓶保持竖直不动，小瓶竖直方向受力平衡，摩擦力等于重力，大小不变，故A错误；
B、口服液的吸管外壁上有棱，可使外界空气进入容器中，利用大气压，故B错误；
C、用镊子夹住酒精棉球，镊子的动力臂小于阻力臂，属于费力杠杆，故C正确；
D、开瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，故D正确。
故选：CD。
(1)物体不受力或受平衡力时保持静止或匀速直线运动。
(2)大气压的应用主要是利用气压差产生的压力差，常见的有吸管吸饮料、吸盘吸玻璃、注射器吸药液、钢笔吸墨水、活塞式抽水机抽水等。
(3)先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
本题考查了二力平衡、大气压、杠杆的分类等知识的考查，基础题。
8.【答案】BD
【解析】解：A、在家庭电路中，同时工作的用电器越多，各用电器并联，会使总电阻变小，故A错误；
B、如果家庭电路中不安装保险丝，当发生短路时，电流不会通过用电器，此时导线中电流过大会引发火灾，故B正确；
C、导线相互连接处接触面积较小，电阻较大，由于导线连接处与导线串联在电路中，通过的电流相等、通电时间相等，根据Q=I2Rt，连接处产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾，故C错误；
D、由焦耳定律知，Q=I2Rt，串联时电流与通电时间相同，导线的电阻比电炉丝的电阻小，所以产生的热量少，而电炉丝产生的热量多，故D正确。
故选：BD。
(1)并联电路中，多并联一条支路，总电阻就更小一点；
(2)家庭电路中应安装保险丝，可以在电流过大时自动熔断来切断电路；
(3)导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析；
(4)根据串联电路的电流相等，Q=I2Rt进行判断。
考查了家庭电路中的一些用电常识和现象，是我们在生活中也会经常遇到的，有一定的实际意义，应引起我们的重视。
9.【答案】BCD
【解析】解：若只闭合开关S2，R1与R2串联，由串联电路中总电阻等于各分电阻之和可知，电路的总功率：P0=U2R总=U2R1+R2；
若只闭合开关S3，电路为R1的简单电路，电路的总功率：P1=U2R1；
只闭合开关S1，电路为R2的简单电路，电路的总功率：P2=U2R2；
A.若R1>R2，则U2R1
C.当合开关S1、S3，断开S2时，R1与R2并联，此时电路的总电阻最小，总功率最大，由并联电路中各支路两端的电压相等可得，电路总功率的最大值：P大=U2R1+U2R2=P1+P2，故C正确；
D.无论R1、R2大小关系如何，都有R1<(R1+R2)和R2<(R1+R2)，则P1>P0和P2>P0，即P1+P2一定大于P0，故D正确。
故选：BCD。
由电路图可知，若只闭合开关S2，R1与R2串联，根据电阻的串联和P=UI=U2R表示出电路的总功率P0；若只闭合开关S3，电路为R1的简单电路，根据P=UI=U2R表示出电路的总功率P1；只闭合开关S1，电路为R2的简单电路，根据P=UI=U2R表示出电路的总功率P2；然后根据电阻的大小关系分析选项的内容是否正确；要注意：当合开关S1、S3，断开S2时，R1与R2并联，此时电路的总电阻最小，总功率最大，根据电阻的并联和P=UI=U2R求出电路总功率的最大值。
本题考查了串并联电路的特点和电功率公式的应用，分清开关闭合、断开时电路的连接方式是关键。
10.【答案】增大 压缩
【解析】解：封闭的气体被推杆压缩过程中，活塞对气体做功，气体内能增加，是机械能转化为内能；汽油机的压缩冲程是机械能转化为内能的冲程，与上述能量转化相同。
故答案为：增大；压缩。
猛推推杆时间较短，气体来不及吸放热，主要是外界对气体做功，气体内能增加，温度升高；在汽油机的四冲程中，做功冲程是内能转化为机械能的冲程，压缩冲程是机械能转化为内能的冲程。
本题是物理知识在生活中的应用，考查做功改变物体的内能，难度不大。
11.【答案】振动 空气 相互的 不是
【解析】解：(1)小号是利用空气柱振动发声的，号声通过空气传入现场观众耳中；
(2)交接棒时任子威给武大靖一个推力，武大靖给任子威一个反作用力，武大靖的速度增大的同时任子威的速度减小，这是利用了力的作用是相互的；
武大靖在过弯道时，他运动的方向发生了变化，受到的是非平衡力。
故答案为：(1)振动；空气；(2)相互的；不是。
(1)声音是由振动产生的，声音的传播需要介质，声音可以在气体、液体、固体中传播，真空不能传声；
(2)物体间力的作用是相互的，物体在受到平衡力时会保持静止状态或匀速直线运动状态。
本题考查了声音的产生和传播、力作用的相互性、平衡状态的辨别等知识，属于基本内容，比较简单。
12.【答案】地磁场 N
【解析】解：古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼。图中是它静止时的指向，鱼头应标注N极。
故答案为：地磁场；N。
指南针(指南鱼)是由于地磁场的作用指示南北方向的。
知道地磁场的特点及应用。本题属于基础性题目。
13.【答案】聚变 不可再生
【解析】解：“人造太阳”利用核聚变的原理工作的；核能不能源源不断从自然界获得，是不可再生能源。
故答案为：聚变；不可再生。
核能的利用有两种：核聚变和核裂变；能够源源不断的从自然界得到的能源叫可再生能源；短期内不能从自然界得到补充的能源叫不可再生能源。
本题考查了核能的利用、能源的分类，属于基础题。
14.【答案】不能 不能
【解析】解：当容器中的水沸腾后，尽管不断吸热，但容器中的水温度不再升高，保持水的沸点温度不变；玻璃杯A中的水从容器中吸热，温度达到水的沸点后，就和容器中的水的温度一样，就不能从容器中继续吸热，所以A中水温能达到沸点，但不能继续吸热，所以不能沸腾；
B中气压增大，水的沸点升高，水温不能达到沸点，所以不能沸腾。
故答案为：不能；不能。
解决此题的关键是知道水沸腾的条件是达到沸点和继续吸热，二者缺一不可，水的沸点会随着压强的增大而升高。
解决此类题目要知道沸腾的条件及改变气压可以改变沸点，属于基础题目。
15.【答案】紫外线 200
【解析】解：(1)医学上常用紫外线灯进行杀菌消毒；
(2)3000r/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表转盘转过3000圈，
则转盘转300圈时，消毒灯消耗的电能：
W=3003000kW⋅h=0.1kW⋅h，
工作时间t=0.5h，
消毒灯的功率：
P=Wt=0.1kW⋅h0.5h=0.2kW=200W。
故答案为：紫外线；200。
(1)电视机、空调的遥控器，以及测温枪利用的是红外线；紫外线可以用来杀菌和消毒；
(2)3000r/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表转盘转过3000圈。据此求出转盘转300圈时，消毒灯消耗的电能，再利用P=Wt求出消毒灯的电功率。
本题考查了紫外线的应用、消耗电能和电功率的计算，明确电能表相关参数的意义是关键。
16.【答案】><
【解析】解：
甲、乙为质量相等的不同液体，由下图可知，甲、乙吸收相同的热量时，甲的温度变化小，由Q=cmΔt可知，甲比乙的比热容大；而乙、丙是同种液体则比热容相同，所以甲比丙的比热容大，即c甲>c丙；
乙、丙为质量不等的同种液体，其比热容相同，由下图可知，乙、丙吸收相同的热量时，乙的温度变化大，由Q=cmΔt可知，乙的质量比丙小，又因为甲、乙的质量相等，所以甲的质量比丙小
故答案为：>；<。
甲乙丙三种物质初温相同，甲、乙是质量相等的不同液体，从图上可以看出，在吸收热量相同的情况下，乙末温高，可知乙的比热容小。乙、丙是质量不等的同种液体，比热容相同，在吸收热量相同的情况下，乙末温高，可知丙的质量大。
本题考查热量公式Q=cmΔt的理解，分析问题应采用控制变量法。
17.【答案】变大 变大
【解析】解：
根据电路图可知，两电阻串联，电压表测变阻器的电压，电流表测电路的电流；
流体的压强跟流速有关，流速越大的位置(上表面流速大)，压强越小，当水流速度增大时，上表面压强小于下表面压强，R2滑片上移，变阻器连入电路的阻值变小，由电阻串联的规律知，电路的总电阻变小，由欧姆定律I=UR知电路中的电流变大，电流表示数变大；根据U=IR，R1的电压变大，由串联电路电压的规律，电压表示数变小，所以电流表示数与电压表示数的比值变大。
故答案为：变大；变大。
由电路图知两电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
流体的压强跟流速有关，流速越大的位置(上表面流速大)，压强越小，当水流速度增大时，下表面压强大于上表面压强，R2滑片上移，变阻器连入电路的阻值减小，由I=UR判断电路中电流的变化；根据U=IR判断出R1两端电压的变化，由串联电路电压的规律判断出电压表示数的变化，进而判断出电流表示数与电压表示数的比值变化。
本题考查压强与流速的关系及串联电路的规律和欧姆定律的运用，难度不大。
18.【答案】解：(1)物体的重力：G=mg=100kg×10N/kg=1000N；
(2)由图可知n=3，此时克服物体受到的摩擦力所做的功为有用功，
因此滑轮组的机械效率：η=W有W总=GhFs=GhFnh=GnF=200N3×80N×100%≈83.3%；
(3)绳子自由端移动的距离：s=ns物=3×2m=6m；
则拉绳子的速度：v=st=6m10s=0.6m/s。
答：(1)物体的重力为1000N；
(2)滑轮组的机械效率为83.3%；
(3)拉绳子的速度为0.6m/s。
【解析】(1)根据G=mg求物体的重力；
(2)由图可知n=3，此时克服物体受到的摩擦力所做的功为有用功，利用η=W有W总=fs物Fs=fs物Fns物=fnF求滑轮组的机械效率；
(3)绳子自由端移动的距离s=ns物，利用v=st求出拉绳子的速度。
本题考查了重力、滑轮组的机械效率和速度的计算，关键是从图中得出滑轮组绳子的有效股数。
19.【答案】解：(1)当只断开S2时，电路为R1的简单电路，灯泡L被短路；
由欧姆定律可知，电源电压：U=IR1=0.5A×36Ω=18V；
(2)只闭合S1时，灯泡L与R1串联，
由P=UI可知：灯泡的额定电流：I额=P额U额=2.25W9V=0.25A，
由欧姆定律可知，灯泡的电阻：RL=U额I额=9V0.25A=36Ω，
由串联电路的电阻特点和欧姆定律可知，此时电路中的电流：I′=URL+R1=18V36Ω+36Ω=0.25A，
小灯泡消耗的电功率：PL=I′2R0=(0.25A)2×36Ω=2.25W；
(3)只闭合S2时，灯泡L与R2串联，电压表测R2两端的电压，电流表测电路中的电流；
因为电压表的量程为0∼15V，所以滑动变阻器两端的最大电压U滑大=15V，
由串联电路的电压特点可知，灯泡两端的电压：UL小=U−U滑大=18V−15V=3V，
电路中最小电流：I最小=UL小RL=3V36Ω=112A，
此时滑动变阻器接入电路的电阻：R滑=U滑大I最小=15V112A=180Ω<200Ω，因此电路中的最小电流能达到112A，根据P=UI可知，此时电路的总功率最小，则滑动变阻器的最小电功率：
P最小=U滑大I最小=15V×112A=1.25W。
答：(1)电源电压为18V；
(2)只闭合S1时，小灯泡消耗的电功率为2.25W；
(3)只闭合S2时，在保证电路安全的情况下，当电路的总电功率最小时，滑动变阻器的电功率是1.25W。
【解析】(1)当只断开S2时，电路为R1的简单电路，灯泡L被短路，根据欧姆定律求出电源电压；
(2)只闭合S1时，灯泡L与R1串联，根据P=UI求出灯泡的额定电流，根据欧姆定律求出灯泡的电阻，根据串联电路的电阻特点和欧姆定律求出此时电路中的电流，根据P=UI=I2R求出小灯泡消耗的电功率；
(3)只闭合S2时，灯泡L与R2串联，电压表测R2两端的电压，电流表测电路中的电流；
根据P=UI可知，电源电压一定时，电路中的电流最大时，电路的总功率最大，电流最小时，电路的总功率最小；
根据欧姆定律可知，滑动变阻器接入电路的电阻越大，电路中的电流越小，根据串联电路的分压原理可知滑动变阻器接入电路的电阻最大时，滑动变阻器两端的电压最大，根据电压表的量程确定滑动变阻器两端的最大电压，根据串联电路的电压特点求出灯泡两端的电压，根据欧姆定律求出此时电路中的最小电流，根据P=UI此时电路总功率最小，进而求出滑动变阻器的功率。
本题考查串联电路的特点、欧姆定律的应用和电功率公式的灵活运用，分清开关闭合、断开时电路的连接方式是关键。
20.【答案】2.20−16
【解析】解：图甲中被测物体左端对应刻度4.00cm，右端对应刻度6.20cm，被测物体的长度L=6.20cm−4.00cm=2.20cm；
图乙中温度计示数是越往下数字越大，说明是0℃以下，该温度计的读数是−16℃。
故答案为：2.20；−16。
(1)使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去起始端的刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
(2)读取温度计的示数要先认清分度值，然后看是零上还是零下，最后再读数。
物理中有很多的测量工具，刻度尺、秒表、电流表、电压表、天平、量筒、弹簧测力计、体温计等，任何一种测量工具使用时，一定要注意零刻度和分度值；读数时视线要与刻度面垂直。
21.【答案】质量 速度 匀速
【解析】解：(1)小球A、B的质量mA
乙、丙两图，小球的质量相同，θ1<θ2，所以丙图小球的速度更大，图丙中木块C滑行得更远些，说明质量相同时，物体的速度越大，动能越大，即小球的动能大小与速度有关；
(4)若水平面绝对光滑，木块C被撞击后，木块不受阻力，根据牛顿第一定律，它将做匀速直线运动。
故答案为：(1)质量；(2)速度；(3)匀速。
(1)小球A、B的质量mA
(3)根据牛顿第一定律，物体在不受力时，将保持静止或匀速直线运动状态
此题是探究“物体的动能大小与哪些因素有关”的实验，实验装置与以往的课本装置不同，采用悬挂的小球做实验，实验更容易操作，同时考查了学生根据实验现象得出结论的能力。
22.【答案】a 97 多 ③ B
【解析】解：(1)水沸腾时，整个容器的水温度相同，气泡在上升过程中，水不断汽化成水蒸气，气泡越来越大；所以a是沸腾时的情况，气泡内主要是水蒸气；
(2)水沸腾时吸收热量温度保持不变，由图像可知水的沸点是97℃；
同样加热条件下，水越多升温越慢，所以实验中A小组所用的水比B小组所用的水多；
(3)白气是热的水蒸气遇到冷的空气液化成的小水滴，冰是水凝固得到的，霜和雪是水蒸气直接凝华形成的固态小冰晶，雾是水蒸气液化形成的小水滴，所以与“白气”的形成过程相同的是③雾；
(4)如图丙所示的温度随时间变化的图象，水温上升速度先慢后快，最后又变慢，直到达到沸点不再变化，原因主要是在实验刚开始，石棉网和容器都需要吸热，水温变化较慢，水温较高时汽化大大增强，会有很多热量随水蒸气散失，升温也会变慢，故选B。
故答案为：(1)a；(2)97；多；(3)③；(4)B。
(1)水沸腾前，上层水温比较低，气泡在上升过程中，遇冷的水液化成水，气泡变小；水沸腾时，整个容器的水温度相同，气泡在上升过程中，水不断汽化成水蒸气，气泡越来越大；
(2)水沸腾时吸收热量温度保持不变，由图像可得。同样加热条件下，水越多升温越慢；
(3)白气是热的水蒸气遇到冷的空气液化成的小水滴；
(4)观察实验图象得出结论，在实验刚开始，石棉网和容器都需要吸热，水温变化较慢，水温较高时汽化大大增强，会有很多热量随水蒸气散失，升温也会变慢。
本题考查水沸腾实验，解题关键是将实验操作要求及结论熟练掌握，认真审题分析。
23.【答案】0.65A大 亮
【解析】解：(1)由甲图可知，电压表的正负接线柱接反，故改正的电路图如图：；
(2)由图乙可知，电流表选0∼0.6A量程，最下刻度值为0.02A，故读数为0.26A，则小灯泡的功率P=UI=2.5V×0.26A=0.65W；
(3)由图知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流；
当小灯泡正常工作时，设电路中的电流为I1，继续调节滑动变阻器，让小灯泡两端的电压逐渐升高，小灯泡逐渐变亮，此时灯的电压增大，设通过灯的电流增大为I2，即：I1
(4)通过实验发现，小灯泡两端的电压越大，实际功率越大，灯越亮。
故答案为：(1)；(2)0.65；(3)A；(4)大，亮。
(1)电路连接时，电压表要并联在待测用电器两端，其注意“+”接线柱与电流流进一端相连，“-”接线柱与电流流出一端相连；
(2)明确电流表的量程，确定最小刻度值，读出电流值，根据P=UI计算小灯泡电功率；
(3)调节滑动变阻器，让小灯泡逐渐变亮，由于电源电压不变，根据欧姆定律先判断出两种情况下总电阻的变化，再根据小灯泡电阻随温度的升高而增大和串联电阻的规律分析解答；
(4)灯的亮暗与实际功率有关，故实际功率越大，灯越亮。
本题考查了电路正确连接，电功率的计算，欧姆定律的应用，实际功率的比较，有一定难度。
24.【答案】缩小 右 右 大 右 可能
【解析】解：(1)由图甲可知，此时物距大于像距，屏上的像是倒立、缩小的实像；
(2)由图甲可知，此时u=25cm>2f，f
(3)近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，然后移去近视眼镜，蜡烛烛焰的像实际上在光屏前面，为了能在光屏上重新得到清晰的像，a、可以将蜡烛向右移动，减小物距，增大像距，像也会向右移动成像在光屏上；
b、换用焦距更大的凸透镜，相当于减小物距，增大像距，像也会向右移动成像在光屏上；
(4)由题意可知，光屏先后在P同侧的A、B两处得到烛焰清晰的像，且B处的像比A处小，根据“物远像近像变小”可知，像在不断的靠近凸透镜，因此凸透镜在B的右侧；由于题干未提供物距和凸透镜的焦距，因此，B处可能成放大的实像，也可能成等大的实像或缩小的实像。
故答案为：(1)缩小；(2)右；(3)右；大；(4)右；可能。
(1)根据凸透镜成实像时，物距大于像距，在光屏上成倒立、缩小的实像；
(2)根据图中物距与焦距、像距与焦距的关系算出焦距的范围，进而判断出当将透镜移到60cm刻度线处的物距与焦距的关系以及像距与焦距的关系以及光屏的移动方向；
(3)近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，要用光屏接到清晰的像，判断蜡烛的移动方向或换用凸透镜焦距的大小；
(4)根据光屏先后在P同侧的A、B两处得到烛焰清晰的像，且A处的像比B处大可知像的大小变化，利用凸透镜成像规律可知凸透镜的位置；根据物距与焦距的可能关系结合凸透镜成像的规律分析B处所成像的性质。
本题考查学生对凸透镜成像规律的掌握程度，对凸透镜的成像规律必须牢固掌握。
25.【答案】不属于 不会 会 ABD
【解析】解：(1)上述的新型鱼缸不属于连通器，因为上端不是开口的。用玻璃瓶灌满水后倒立在盆景盘里，瓶中的水不会流出，靠大气压将瓶内的水托住；当盘中的水位下降到使瓶口露出水面时，瓶中的水会在重力的作用下流出来，此时内外大气相通。
(2)A.我们呼吸时，肺部扩张状态时，膈肌下降时，胸腔内的压强减小，形成负压，外界大气压将新鲜空气压入，故A符合题意；
B.运送病人的120救护车，通过排气扇将车厢内的空气高速排出，里面形成负压，经过过滤的新鲜空气被吸进来，故B符合题意；
C.为了能更快喝到美味的老火靓汤，有些人喜欢用高压锅炖汤，增大了锅内的气压，故C不符合题意；
D.医生抽血时，将导管一端的针头插入被检查者的静脉，另一端的针头插入真空采血管，形成负压，血液便自动流入采血管，故D符合题意。
故选：ABD。
(3)根据题目的要求和电磁继电器的基本工作原理，当温度较低时，灯泡发光，给新型鱼缸加热，当温度达到设定的温度时，水银和金属丝连通，控制电路接通，电磁铁有了磁性，吸下衔铁，动触点下移，断开灯泡电路，照明电路中开关必须接在火线上；作图如下：
。
故答案为：(1)不属于；不会；会；(2)ABD；(3)。
(1)上端开口，底部互相连通的容器叫连通器；盆景自动供水装置在大气压的作用下不会流出来，当盘中的水位下降到使瓶口露出水面时，瓶中的水会流出来。
(2)生活中利用负压的有吸尘器、自动真空采血装置等。
(3)根据电磁继电器的基本原理完成电路图。
知道连通器和大气压的应用；知道电磁继电器的基本原理，会根据实际情况完成电路图。
2023年辽宁省沈阳七中中考物理零模试卷
1. 2023年3月13日全国人民代表大会和中国人民政治协商会议在北京顺利闭幕。如图所示是小明同学正在家中通过卫星电视收看两会新闻，以下说法正确的是( )
A. 电视机的彩色屏幕是由红、黄、蓝三种色光组成的
B. 调节电视机的音量旋钮是为了改变声音的音调
C. 卫星电视主要是利用卫星来发射和接收电磁波信号的
D. 两会提到了绿水青山就是金山银山，我们能看到祖国的秀美河山主要是依靠光的折射现象
2. 2022年11月8日晚上，部分地区出现了罕见“红色月全食”，它的形成与如图中原理相似的是( )
A. 如甲图，海市蜃楼 B. 如乙图，皮影戏中的皮影
C. 如丙图，小桥在水里的倒影 D. 如丁图，凸面镜扩大视野
3. 如图所示，下列情景中所描述的物态变化及吸放热情况，分析正确的是( )
A. 如甲图，糖汁成型“糖画”——熔化放热
B. 如乙图，湿手被“吹干”——液化放热
C. 如丙图，灯泡的灯丝变细——升华吸热
D. 如丁图，蒸笼旁的“白气”——汽化吸热
4. 如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V。若故障只有一个，则可能是( )
A. 电源没电 B. 开关断路 C. 灯泡断路 D. 灯泡短路
5. 2023年3月19日，中国选手陈芋汐、全红婵夺得全国冠军赛跳水项目女子双人10米台冠军，如图所示为二人跳水时的情景，被观众誉为神同步。下列有关说法正确的是( )
A. 从最高点下落到水面的过程中，不论是以跳台还是陈芋汐为参照物，全红婵都是运动的
B. 从最高点下落到水面的过程中，陈芋汐与全红婵减小的重力势能都相等
C. 二人从开始入水到浸没的过程中受到的水的浮力逐渐变小
D. 二人上浮的过程中受到的水的压强逐渐变小
6. 如图所示，下列对电磁实验现象相应的解释正确的是( )
A. 如甲图，闭合开关时小磁针将逆时针转动
B. 如乙图，电流相同、外形相同、线圈匝数多的电磁铁，磁性强
C. 如丙图，该装置用来研究电磁感应现象
D. 如丁图，磁铁放在水平面上，导体ab斜向上运动时电流表指针一定不会偏转
7. 如图所示，这是小明在生活中经常遇到的一些场景，下列分析正确的是( )
A. 如甲图，手拿小瓶保持竖直不动，当越用力捏小瓶时，小瓶受到的摩擦力就越大
B. 如乙图，口服液的吸管外壁上有棱，这种形状的好处是可以增大摩擦力
C. 如丙图，用镊子夹住酒精棉球，镊子相当于费力杠杆
D. 如丁图，用开瓶器将口服液的瓶盖起开，此时开瓶器相当于省力杠杆
8. 关于家庭电路，下列说法正确的是( )
A. 在家庭电路中，同时工作的用电器越多，总电阻越大
B. 如果家庭电路中不安装保险装置，那么发生短路时，会因为电流过大而烧毁电路
C. 如果导线不够长需要把两根连接起来，那么因为连接处的接触面积很大，连接处往往比别处更容易发热老化
D. 电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多
9. 如图所示电路中，电源电压恒定R1、R2均为定值电阻。若只闭合开关S2，电路的总功率为P0；若只闭合开关S3，电路的总功率为P1，若只闭合开关S1，电路的总功率为P2。则下列判断，正确的是( )
A. 若R1>R2，则P1>P2
B. 若R1=R2，则P1+P2=4P0
C. 电路的总功率最大值为P1+P2
D. 无论R1、R2大小关系如何，P1+P2一定大于P0
10. 如图所示为古人发明的一种活塞式点火器。该点火器以牛角作套筒，木质推杆前端粘附艾绒。取火时，一手握住套筒，另一手猛推推杆，艾绒即燃，随即将杆拔出，口吹立见火苗。手推杆入筒的过程中，筒内密封气体的内能______ (选填“增大”或“减小”)，该过程的能量转化与内燃机的______ 冲程的能量转化相同。
11. 2022年北京冬奥会向世界展示了我国运动健儿的风采。
(1)冬奥会开幕式上，在国旗传递时，一个小男孩用小号吹奏的《我和我的祖国》旋律响彻全场。小号是利用空气柱______ 发声的，号声通过______ 传入现场观众耳中。
(2)在短道速滑混合接力赛中，我国选手任子威用力向前推出武大靖完成交接棒，使得武大靖的速度增大的同时自己的速度减小，这说明物体间力的作用是______ ；如图所示是武大靖滑行在弯道上时的场景，此时武大靖受的力______ (填“是”或“不是”)平衡力。
12. 人类最早的磁化技术出现在我国宋代。据《武经总要》记载，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠______ 获得磁性，再将其放入水中漂浮，制成指南鱼。图中是它静止时的指向，鱼头应标注______ (N/S)极。
13. 新一代“人造太阳”装置在成都建成并实现首次放电。“人造太阳”利用______ (选填“聚变”或“裂变”)，这种方式释放的核能具有不产生高放射性核废料的优点，属于______ (选填“可再生”或“不可再生”)能源。
14. 如图所示，两个完全相同的玻璃杯A和B，A中装有一些水，B倒扣着放入盛水的容器中。用酒精灯给容器中的水加热，在水沸腾后继续加热的过程中，A杯中的水______(选填“能”或“不能”)沸腾。另外，B杯中的水______(选填“能”或“不能”)沸腾。
15. 医学上常用______ (选填“红外线”或“紫外线”)灯进行杀菌消毒。当小明把此灯单独接入家庭电路工作时，如图所示，使此电能表转盘在0.5h内转动了300圈，则此灯功率为______ W。
16. 现有甲、乙、丙三种初温度相同的液体，其中甲、乙为质量相等的不同液体，乙、丙为质量不等的同种液体，若对这三种液体分别加热，根据它们各自吸收的热量和变化的温度，在升高的温度-热量图像上分别画出对应的甲、乙、丙三点，如图所示。则甲、丙之间比热容的关系是c甲______ c丙，质量的关系是m甲______ m丙(以上两个空均选填“>”、“<”或“=”)。
17. 如图所示，是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的速度变大时，电流表的示数______ ，电流表示数与电压表示数的比值______ 。(“变大”、“变小”、“不变”)
18. 某兴趣小组用如图所示的滑轮组(物体与动滑轮用绳子连接)匀速拉动放在同一水平面上的不同物体，物体的质量为100kg，受到的摩擦力为200N，用80N的拉力F，10秒内把物体拉动的距离为2m。(不计绳重和绳与滑轮间的摩擦，g取10N/kg)求：
(1)物体的重力；
(2)滑轮组的机械效率；
(3)拉绳子的速度。
19. 如图所示的电路中，电源电压不变，R1=36Ω，小灯泡标有9V2.25W”(小灯泡灯丝电阻阻值不变)，滑动变阻器R2标有“200Ω0.5A”，电流表的量程是0∼0.6A，电压表的量程是0∼15V。当只断开S2时，电流表示数为0.5A。求：
(1)电源电压为多少？
(2)只闭合S1时，小灯泡消耗的电功率为多少？
(3)只闭合S2时，在保证电路安全的情况下，当电路的总电功率最小时，滑动变阻器的电功率是多少？
20. 如图甲所示，被测物体的长度是______ cm，如图乙，温度计的读数是______ ℃。
21. 芳芳设计用如图所示装置探究“物体的动能大小与哪些因素有关”，其中摆线的长度L相同，小球A、B的质量mA
(1)小球按图示位置由静止释放，当小球摆动到竖直位置时，恰好与静止在水平面上的木块C发生碰撞，木块都会在水平面上滑行一定距离后停止；
(2)图甲、乙中，同时由静止释放A、B两球，观察到它们同步摆动，同时到达竖直位置，这表明两小球在摆动过程中任一时刻速度大小与小球的______ 无关；
(3)根据乙、丙所示的探究过程，芳芳观察到如图丙中木块C被撞得更远，可得出结论：小球的动能大小与______ (选填“速度”、“高度”或“质量”)有关；
(4)若水平面绝对光滑且足够长，木块C被撞击后，它将做______ 直线运动。
22. A、B两组同学用如图甲所示的装置进行“观察水的沸腾”的实验。
(1)实验中观察到水中气泡的情况如图乙a、b所示。图______ 中是水沸腾时的情况。
(2)A、B两组同学用同样的实验装置，在相同的实验环境下进行实验，根据实验数据描绘出的温度随时间变化的图像如图丙所示，由图像可知水的沸点为______ ℃，实验中A小组所用的水比B小组所用的水______ (选填“多”或“少”)。
(3)在水沸腾后，烧杯上方出现了大量的“白气”，和“白气”的形成物态变化相同的是______ (选填序号：①冰、②霜、③露、④雪)。
(4)某组同学给烧杯中的冷水均匀加热，收集数据作出了如图丁所示的温度随时间变化的图像，发现温度计示数上升速度先慢后快再慢，产生这种现象的原因最可能的是______ 。
A.整个过程酒精灯火焰忽大忽小，放热不均匀
B.开始时要加热石棉网和烧杯，后来水温较高时散热变快
C.水开始汽化较慢，带走的热量少
D.可能开始加热时有纸板盖，减少了热量的损失
23. 某实验小组的同学利用图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额定电压是2.5V；
(1)该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
(2)正确进行实验，小灯泡正常发光时电流表示数如图乙所示，则小灯泡的额定功率是______ W。
(3)继续调节滑动变阻器，让小灯泡逐渐变亮，这段时间内，若小灯泡电阻变化量的绝对值是ΔR1，滑动变阻器接入电路的电阻变化量的绝对值是ΔR2，则ΔR1和ΔR2大小关系正确的是______ (填字母标号)。
A.ΔR1>ΔR2
B.ΔR1=ΔR2
C.ΔR1<ΔR2
D.无法比较
(4)连续四次实验后，测得的数据和观察到的现象如表所示，
实验次数
电压U/N
电流I/A
实际功率P/W
小灯泡发光情况
1
1.5
0.24
很暗
2
2
较暗
3
2.5
0.28
很亮
4
3
0.32
很亮
通过实验发现，小灯泡两端的电压越大，实际功率越______ ，灯泡越______ 。
24. 小明做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图甲放置，光屏上呈现清晰的像。
(1)屏上的像是倒立、______ (选填“放大”、“等大”或“缩小”)的实像。
(2)若图中固定蜡烛位置不变，将透镜移到60cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向______ (选填“左”或“右”)移动。
(3)如图乙所示小明把他自己的近视眼镜放在烛焰和凸透镜之间后，移动光屏成一清晰的像；然后移去近视眼镜，光屏上的像变得模糊。为了能在光屏上重新得到清晰的像，善于学习的小明总结了如下方案：
a.将蜡烛向______ 移。
b.换一个焦距更______ (选填“大”或“小”)的凸透镜。
(4)某次实验如图丙所示，小明发现当凸透镜位于P处(图中未画出)位置不变，移动蜡烛，光屏先后在P同侧的A、B两处得到烛焰清晰的像，且B处的像比A处小，则P点位置在B的______ (选填“左”或“右”)侧，B处所成的像______ (选填“可能”、“一定”或“不可能”)是等大的。
25. 负压鱼缸传统鱼缸深度最大不超过60cm，以人的手掌摸到缸底为宜，传统鱼缸的总体高不超过1.2m∼1.3m。如果说传统鱼缸是“卧式”鱼缸，负压鱼缸(图甲)则是“立式”鱼缸，可以增加高度，换水、喂鱼相当方便，“负压”是低于一个标准大气压的气体压力状态。负压鱼缸的结构采用独特设计，该设计使负压缸顶部保持低压状态，因此水就不会从底缸出口流出。一般负压鱼缸配有电子控制系统以及一台真空泵，如图乙所示，可以通过抽吸形成一定负压。负压鱼缸解决了传统家居鱼缸(水族箱)能长不能高的难题。
(1)上述的新型鱼缸______ (选填“属于”或者“不属于”)连通器，了解了负压鱼缸后，小明为家里的盆景制作了一个自动供水装置(见图丙)。用玻璃瓶灌满水后倒立在盆景盘里，瓶中的水______ (选填“会”或者“不会”)流出。接着用注射器吸走部分盆景盘里的水来模拟绿化吸水，当盘中的水位下降到使瓶口露出水面时，瓶中的水______ (选填“会”或者“不会”)流出。
(2)“负压”原理在生活中非常普遍，下列例子中利用“负压”原理的是______ 。
A.我们呼吸时，肺部扩张状态时，新鲜的空气被压入肺内
B.运送病人的120救护车
C.为了能更快喝到美味的老火靓汤，有些人喜欢用高压锅炖汤
D.医生抽血时，将导管一端的针头插入被检查者的静脉，另一端的针头插入真空采血管，血液便自动流入采血管
(3)小明还利用电磁继电器为这款鱼缸中设计了如图丁所示的电路：当温度过低时，大功率灯泡能自动发光发热，方便给鱼缸加热。请你帮小明将电路连接完整。
答案和解析
1.【答案】C
【解析】A、手机彩色屏幕的颜色是由红、绿、蓝三种色光合成的，故A错误；
B、调节音量旋钮是为了改变声音的响度，故B错误；
C、移动电话、无线电广播电视、卫星通信、光纤通信都是利用电磁波传递信息的，故C正确；
D、我们能看到祖国的秀美河山主要是依靠光的反射现象，故D错误。
故选：C。
(1)红、绿、蓝三种色光叫色光三原色；
(2)声音的大小叫响度，响度与振幅和距离声源的远近有关；
(3)根据电磁波的应用分析；
(4)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的。
本题考查了电磁波的应用、响度的认识、光的反射和光的三原色，属于基础题。
2.【答案】B
【解析】解：“红色月全食”形成的原理是光的直线传播；
A、海市蜃楼，是由光的折射形成的，故A错误；
B、皮影戏中的皮影，是由光的直线传播形成的，故B正确；
C、小桥在水里的倒影，属于平面镜成像，是由光的反射形成的，故C错误；
D、凸面镜扩大视野，属于凸面镜成像，是由光的反射形成的，故D错误。
故选：B。
光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；逐项分析各情景运用的光学知识进行作答。
本题考查了光的直线传播、光的反射和折射，是一道基础题。
3.【答案】C
【解析】解：A、糖汁成型“糖画”——是凝固现象，该过程放热，故A错误；
B、湿手被“吹干——是汽化现象，该过程吸热，故B错误；
C、灯泡的灯丝变细——是升华现象，该过程吸热，故C正确；
D、蒸笼旁的“白气”——是液化现象，该过程放热，故D错误。
故选：C。
物质从固态变为液态的过程叫做熔化，物质从液态变为固态的过程叫做凝固；物质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态直接变为气态的过程叫升华，物质从气态直接变为固态的过程叫凝华。
六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
本题考查了生活中的物态变化以及吸放热的情况，属于基础知识的考查，解决此类问题的关键是分清物质变化前后的状态，是中考的热点。
4.【答案】B
【解析】解：在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，且故障只有一个。
N接G时电压表有示数，即断路在电压表并联的两点之间；N接E、F时，电压表无示数，说明断路在电压表并联的F点之外，所以可以判定断路在F点和G之间的电路上，则开关断路。
故选：B。
用电压表检查电路故障时，当电路出现一处断路时，如果断路在电压表并联的两点之间，电压表串联在电路中，测电源电压，电压表示数等于电源电压；如果断路在电压表并联的两点之外，电压表并联的部分无电流，无电压，电压表示数为0。
本题主要考查了学生用电压表判断电路故障的方法，用电压表检验电路故障时，电压表有示数(一般等于电源电压)，说明与之并联的导体发生断路或串联的导体发生短路；电压表无示数，说明与之并联的导体发生短路或串联的导体发生断路。
5.【答案】D
【解析】解：A、从最高点下落到水面的过程中，以跳台为参照物，全红婵的位置发生了改变，是运动的；若以陈芋汐为参照物，由于二人“神同步“，所以全红婵相对于陈芋汐的位置没有改变，所以是静止的，故A错误；
B、重力势能的大小与质量和高度有关，二人从最高点下落到水面的过程中，虽然她们下降的高度相同，但由于二人的质量不同，所以她们减小的重力势能不相等，故B错误；
C、二人从开始入水到浸没的过程中，排开水的体积变大，所以受到的水的浮力逐渐变大，故C错误；
D、二人上浮的过程中，深度变小，由p=ρgh可知，二人受到的水的压强逐渐变小，故D正确。
故选：D。
(1)在研究物体的运动和静止时，要看物体的位置相对于参照物是否发生改变，若改变，则是运动的，若不改变，则是静止的；
(2)重力势能的大小与质量和高度有关，据此判断；
(3)浮力的大小与液体密度和物体排开液体的体积有关，据此判断；
(4)在液体密度一定时，液体的压强随深度的增加而增大。
本题通过体育运动的场景，考查了运动与静止的相对性、重力势能的判断、浮力与压强影响因素的理解与应用等，综合性强。
6.【答案】B
【解析】解：A、闭合开关后，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管的右端为N极，左端为S极；根据“同名磁极相互排斥”可知，小磁针应该顺时针方向旋转，故A错误；
B、两个电磁铁串联，那么通过它们的电流相等，线圈匝数多的电磁铁吸引的铁屑多，那么它的磁性强，故B正确；
C、在研究电磁感应的现象中，肯定没有电源，应该有判断电流是否生成的灵敏电流计，故C错误；
D、磁铁放在水平面上，磁感线沿竖直方向，导体ab斜向上运动时，导体能切割磁感线，会生成感应电流，电流表的指针会偏转，故D错误。
故选：B。
(1)根据安培定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；
(2)电磁铁的磁性与电流大小和线圈匝数有关；
(3)通电导体在磁场中受到力的作用；
(4)闭合电路的一部分导体在磁场中切割磁感线运动时，会产生感应电流。
本题必须要通过读图明确图中实验所反映的物理知识，这是电磁学中常见的几个实验，都是我们应该重点掌握的内容。
7.【答案】CD
【解析】解：A、手拿小瓶保持竖直不动，小瓶竖直方向受力平衡，摩擦力等于重力，大小不变，故A错误；
B、口服液的吸管外壁上有棱，可使外界空气进入容器中，利用大气压，故B错误；
C、用镊子夹住酒精棉球，镊子的动力臂小于阻力臂，属于费力杠杆，故C正确；
D、开瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，故D正确。
故选：CD。
(1)物体不受力或受平衡力时保持静止或匀速直线运动。
(2)大气压的应用主要是利用气压差产生的压力差，常见的有吸管吸饮料、吸盘吸玻璃、注射器吸药液、钢笔吸墨水、活塞式抽水机抽水等。
(3)先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
本题考查了二力平衡、大气压、杠杆的分类等知识的考查，基础题。
8.【答案】BD
【解析】解：A、在家庭电路中，同时工作的用电器越多，各用电器并联，会使总电阻变小，故A错误；
B、如果家庭电路中不安装保险丝，当发生短路时，电流不会通过用电器，此时导线中电流过大会引发火灾，故B正确；
C、导线相互连接处接触面积较小，电阻较大，由于导线连接处与导线串联在电路中，通过的电流相等、通电时间相等，根据Q=I2Rt，连接处产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾，故C错误；
D、由焦耳定律知，Q=I2Rt，串联时电流与通电时间相同，导线的电阻比电炉丝的电阻小，所以产生的热量少，而电炉丝产生的热量多，故D正确。
故选：BD。
(1)并联电路中，多并联一条支路，总电阻就更小一点；
(2)家庭电路中应安装保险丝，可以在电流过大时自动熔断来切断电路；
(3)导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析；
(4)根据串联电路的电流相等，Q=I2Rt进行判断。
考查了家庭电路中的一些用电常识和现象，是我们在生活中也会经常遇到的，有一定的实际意义，应引起我们的重视。
9.【答案】BCD
【解析】解：若只闭合开关S2，R1与R2串联，由串联电路中总电阻等于各分电阻之和可知，电路的总功率：P0=U2R总=U2R1+R2；
若只闭合开关S3，电路为R1的简单电路，电路的总功率：P1=U2R1；
只闭合开关S1，电路为R2的简单电路，电路的总功率：P2=U2R2；
A.若R1>R2，则U2R1
C.当合开关S1、S3，断开S2时，R1与R2并联，此时电路的总电阻最小，总功率最大，由并联电路中各支路两端的电压相等可得，电路总功率的最大值：P大=U2R1+U2R2=P1+P2，故C正确；
D.无论R1、R2大小关系如何，都有R1<(R1+R2)和R2<(R1+R2)，则P1>P0和P2>P0，即P1+P2一定大于P0，故D正确。
故选：BCD。
由电路图可知，若只闭合开关S2，R1与R2串联，根据电阻的串联和P=UI=U2R表示出电路的总功率P0；若只闭合开关S3，电路为R1的简单电路，根据P=UI=U2R表示出电路的总功率P1；只闭合开关S1，电路为R2的简单电路，根据P=UI=U2R表示出电路的总功率P2；然后根据电阻的大小关系分析选项的内容是否正确；要注意：当合开关S1、S3，断开S2时，R1与R2并联，此时电路的总电阻最小，总功率最大，根据电阻的并联和P=UI=U2R求出电路总功率的最大值。
本题考查了串并联电路的特点和电功率公式的应用，分清开关闭合、断开时电路的连接方式是关键。
10.【答案】增大 压缩
【解析】解：封闭的气体被推杆压缩过程中，活塞对气体做功，气体内能增加，是机械能转化为内能；汽油机的压缩冲程是机械能转化为内能的冲程，与上述能量转化相同。
故答案为：增大；压缩。
猛推推杆时间较短，气体来不及吸放热，主要是外界对气体做功，气体内能增加，温度升高；在汽油机的四冲程中，做功冲程是内能转化为机械能的冲程，压缩冲程是机械能转化为内能的冲程。
本题是物理知识在生活中的应用，考查做功改变物体的内能，难度不大。
11.【答案】振动 空气 相互的 不是
【解析】解：(1)小号是利用空气柱振动发声的，号声通过空气传入现场观众耳中；
(2)交接棒时任子威给武大靖一个推力，武大靖给任子威一个反作用力，武大靖的速度增大的同时任子威的速度减小，这是利用了力的作用是相互的；
武大靖在过弯道时，他运动的方向发生了变化，受到的是非平衡力。
故答案为：(1)振动；空气；(2)相互的；不是。
(1)声音是由振动产生的，声音的传播需要介质，声音可以在气体、液体、固体中传播，真空不能传声；
(2)物体间力的作用是相互的，物体在受到平衡力时会保持静止状态或匀速直线运动状态。
本题考查了声音的产生和传播、力作用的相互性、平衡状态的辨别等知识，属于基本内容，比较简单。
12.【答案】地磁场 N
【解析】解：古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼。图中是它静止时的指向，鱼头应标注N极。
故答案为：地磁场；N。
指南针(指南鱼)是由于地磁场的作用指示南北方向的。
知道地磁场的特点及应用。本题属于基础性题目。
13.【答案】聚变 不可再生
【解析】解：“人造太阳”利用核聚变的原理工作的；核能不能源源不断从自然界获得，是不可再生能源。
故答案为：聚变；不可再生。
核能的利用有两种：核聚变和核裂变；能够源源不断的从自然界得到的能源叫可再生能源；短期内不能从自然界得到补充的能源叫不可再生能源。
本题考查了核能的利用、能源的分类，属于基础题。
14.【答案】不能 不能
【解析】解：当容器中的水沸腾后，尽管不断吸热，但容器中的水温度不再升高，保持水的沸点温度不变；玻璃杯A中的水从容器中吸热，温度达到水的沸点后，就和容器中的水的温度一样，就不能从容器中继续吸热，所以A中水温能达到沸点，但不能继续吸热，所以不能沸腾；
B中气压增大，水的沸点升高，水温不能达到沸点，所以不能沸腾。
故答案为：不能；不能。
解决此题的关键是知道水沸腾的条件是达到沸点和继续吸热，二者缺一不可，水的沸点会随着压强的增大而升高。
解决此类题目要知道沸腾的条件及改变气压可以改变沸点，属于基础题目。
15.【答案】紫外线 200
【解析】解：(1)医学上常用紫外线灯进行杀菌消毒；
(2)3000r/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表转盘转过3000圈，
则转盘转300圈时，消毒灯消耗的电能：
W=3003000kW⋅h=0.1kW⋅h，
工作时间t=0.5h，
消毒灯的功率：
P=Wt=0.1kW⋅h0.5h=0.2kW=200W。
故答案为：紫外线；200。
(1)电视机、空调的遥控器，以及测温枪利用的是红外线；紫外线可以用来杀菌和消毒；
(2)3000r/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表转盘转过3000圈。据此求出转盘转300圈时，消毒灯消耗的电能，再利用P=Wt求出消毒灯的电功率。
本题考查了紫外线的应用、消耗电能和电功率的计算，明确电能表相关参数的意义是关键。
16.【答案】><
【解析】解：
甲、乙为质量相等的不同液体，由下图可知，甲、乙吸收相同的热量时，甲的温度变化小，由Q=cmΔt可知，甲比乙的比热容大；而乙、丙是同种液体则比热容相同，所以甲比丙的比热容大，即c甲>c丙；
乙、丙为质量不等的同种液体，其比热容相同，由下图可知，乙、丙吸收相同的热量时，乙的温度变化大，由Q=cmΔt可知，乙的质量比丙小，又因为甲、乙的质量相等，所以甲的质量比丙小
故答案为：>；<。
甲乙丙三种物质初温相同，甲、乙是质量相等的不同液体，从图上可以看出，在吸收热量相同的情况下，乙末温高，可知乙的比热容小。乙、丙是质量不等的同种液体，比热容相同，在吸收热量相同的情况下，乙末温高，可知丙的质量大。
本题考查热量公式Q=cmΔt的理解，分析问题应采用控制变量法。
17.【答案】变大 变大
【解析】解：
根据电路图可知，两电阻串联，电压表测变阻器的电压，电流表测电路的电流；
流体的压强跟流速有关，流速越大的位置(上表面流速大)，压强越小，当水流速度增大时，上表面压强小于下表面压强，R2滑片上移，变阻器连入电路的阻值变小，由电阻串联的规律知，电路的总电阻变小，由欧姆定律I=UR知电路中的电流变大，电流表示数变大；根据U=IR，R1的电压变大，由串联电路电压的规律，电压表示数变小，所以电流表示数与电压表示数的比值变大。
故答案为：变大；变大。
由电路图知两电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
流体的压强跟流速有关，流速越大的位置(上表面流速大)，压强越小，当水流速度增大时，下表面压强大于上表面压强，R2滑片上移，变阻器连入电路的阻值减小，由I=UR判断电路中电流的变化；根据U=IR判断出R1两端电压的变化，由串联电路电压的规律判断出电压表示数的变化，进而判断出电流表示数与电压表示数的比值变化。
本题考查压强与流速的关系及串联电路的规律和欧姆定律的运用，难度不大。
18.【答案】解：(1)物体的重力：G=mg=100kg×10N/kg=1000N；
(2)由图可知n=3，此时克服物体受到的摩擦力所做的功为有用功，
因此滑轮组的机械效率：η=W有W总=GhFs=GhFnh=GnF=200N3×80N×100%≈83.3%；
(3)绳子自由端移动的距离：s=ns物=3×2m=6m；
则拉绳子的速度：v=st=6m10s=0.6m/s。
答：(1)物体的重力为1000N；
(2)滑轮组的机械效率为83.3%；
(3)拉绳子的速度为0.6m/s。
【解析】(1)根据G=mg求物体的重力；
(2)由图可知n=3，此时克服物体受到的摩擦力所做的功为有用功，利用η=W有W总=fs物Fs=fs物Fns物=fnF求滑轮组的机械效率；
(3)绳子自由端移动的距离s=ns物，利用v=st求出拉绳子的速度。
本题考查了重力、滑轮组的机械效率和速度的计算，关键是从图中得出滑轮组绳子的有效股数。
19.【答案】解：(1)当只断开S2时，电路为R1的简单电路，灯泡L被短路；
由欧姆定律可知，电源电压：U=IR1=0.5A×36Ω=18V；
(2)只闭合S1时，灯泡L与R1串联，
由P=UI可知：灯泡的额定电流：I额=P额U额=2.25W9V=0.25A，
由欧姆定律可知，灯泡的电阻：RL=U额I额=9V0.25A=36Ω，
由串联电路的电阻特点和欧姆定律可知，此时电路中的电流：I′=URL+R1=18V36Ω+36Ω=0.25A，
小灯泡消耗的电功率：PL=I′2R0=(0.25A)2×36Ω=2.25W；
(3)只闭合S2时，灯泡L与R2串联，电压表测R2两端的电压，电流表测电路中的电流；
因为电压表的量程为0∼15V，所以滑动变阻器两端的最大电压U滑大=15V，
由串联电路的电压特点可知，灯泡两端的电压：UL小=U−U滑大=18V−15V=3V，
电路中最小电流：I最小=UL小RL=3V36Ω=112A，
此时滑动变阻器接入电路的电阻：R滑=U滑大I最小=15V112A=180Ω<200Ω，因此电路中的最小电流能达到112A，根据P=UI可知，此时电路的总功率最小，则滑动变阻器的最小电功率：
P最小=U滑大I最小=15V×112A=1.25W。
答：(1)电源电压为18V；
(2)只闭合S1时，小灯泡消耗的电功率为2.25W；
(3)只闭合S2时，在保证电路安全的情况下，当电路的总电功率最小时，滑动变阻器的电功率是1.25W。
【解析】(1)当只断开S2时，电路为R1的简单电路，灯泡L被短路，根据欧姆定律求出电源电压；
(2)只闭合S1时，灯泡L与R1串联，根据P=UI求出灯泡的额定电流，根据欧姆定律求出灯泡的电阻，根据串联电路的电阻特点和欧姆定律求出此时电路中的电流，根据P=UI=I2R求出小灯泡消耗的电功率；
(3)只闭合S2时，灯泡L与R2串联，电压表测R2两端的电压，电流表测电路中的电流；
根据P=UI可知，电源电压一定时，电路中的电流最大时，电路的总功率最大，电流最小时，电路的总功率最小；
根据欧姆定律可知，滑动变阻器接入电路的电阻越大，电路中的电流越小，根据串联电路的分压原理可知滑动变阻器接入电路的电阻最大时，滑动变阻器两端的电压最大，根据电压表的量程确定滑动变阻器两端的最大电压，根据串联电路的电压特点求出灯泡两端的电压，根据欧姆定律求出此时电路中的最小电流，根据P=UI此时电路总功率最小，进而求出滑动变阻器的功率。
本题考查串联电路的特点、欧姆定律的应用和电功率公式的灵活运用，分清开关闭合、断开时电路的连接方式是关键。
20.【答案】2.20−16
【解析】解：图甲中被测物体左端对应刻度4.00cm，右端对应刻度6.20cm，被测物体的长度L=6.20cm−4.00cm=2.20cm；
图乙中温度计示数是越往下数字越大，说明是0℃以下，该温度计的读数是−16℃。
故答案为：2.20；−16。
(1)使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去起始端的刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
(2)读取温度计的示数要先认清分度值，然后看是零上还是零下，最后再读数。
物理中有很多的测量工具，刻度尺、秒表、电流表、电压表、天平、量筒、弹簧测力计、体温计等，任何一种测量工具使用时，一定要注意零刻度和分度值；读数时视线要与刻度面垂直。
21.【答案】质量 速度 匀速
【解析】解：(1)小球A、B的质量mA
乙、丙两图，小球的质量相同，θ1<θ2，所以丙图小球的速度更大，图丙中木块C滑行得更远些，说明质量相同时，物体的速度越大，动能越大，即小球的动能大小与速度有关；
(4)若水平面绝对光滑，木块C被撞击后，木块不受阻力，根据牛顿第一定律，它将做匀速直线运动。
故答案为：(1)质量；(2)速度；(3)匀速。
(1)小球A、B的质量mA
(3)根据牛顿第一定律，物体在不受力时，将保持静止或匀速直线运动状态
此题是探究“物体的动能大小与哪些因素有关”的实验，实验装置与以往的课本装置不同，采用悬挂的小球做实验，实验更容易操作，同时考查了学生根据实验现象得出结论的能力。
22.【答案】a 97 多 ③ B
【解析】解：(1)水沸腾时，整个容器的水温度相同，气泡在上升过程中，水不断汽化成水蒸气，气泡越来越大；所以a是沸腾时的情况，气泡内主要是水蒸气；
(2)水沸腾时吸收热量温度保持不变，由图像可知水的沸点是97℃；
同样加热条件下，水越多升温越慢，所以实验中A小组所用的水比B小组所用的水多；
(3)白气是热的水蒸气遇到冷的空气液化成的小水滴，冰是水凝固得到的，霜和雪是水蒸气直接凝华形成的固态小冰晶，雾是水蒸气液化形成的小水滴，所以与“白气”的形成过程相同的是③雾；
(4)如图丙所示的温度随时间变化的图象，水温上升速度先慢后快，最后又变慢，直到达到沸点不再变化，原因主要是在实验刚开始，石棉网和容器都需要吸热，水温变化较慢，水温较高时汽化大大增强，会有很多热量随水蒸气散失，升温也会变慢，故选B。
故答案为：(1)a；(2)97；多；(3)③；(4)B。
(1)水沸腾前，上层水温比较低，气泡在上升过程中，遇冷的水液化成水，气泡变小；水沸腾时，整个容器的水温度相同，气泡在上升过程中，水不断汽化成水蒸气，气泡越来越大；
(2)水沸腾时吸收热量温度保持不变，由图像可得。同样加热条件下，水越多升温越慢；
(3)白气是热的水蒸气遇到冷的空气液化成的小水滴；
(4)观察实验图象得出结论，在实验刚开始，石棉网和容器都需要吸热，水温变化较慢，水温较高时汽化大大增强，会有很多热量随水蒸气散失，升温也会变慢。
本题考查水沸腾实验，解题关键是将实验操作要求及结论熟练掌握，认真审题分析。
23.【答案】0.65A大 亮
【解析】解：(1)由甲图可知，电压表的正负接线柱接反，故改正的电路图如图：；
(2)由图乙可知，电流表选0∼0.6A量程，最下刻度值为0.02A，故读数为0.26A，则小灯泡的功率P=UI=2.5V×0.26A=0.65W；
(3)由图知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流；
当小灯泡正常工作时，设电路中的电流为I1，继续调节滑动变阻器，让小灯泡两端的电压逐渐升高，小灯泡逐渐变亮，此时灯的电压增大，设通过灯的电流增大为I2，即：I1
(4)通过实验发现，小灯泡两端的电压越大，实际功率越大，灯越亮。
故答案为：(1)；(2)0.65；(3)A；(4)大，亮。
(1)电路连接时，电压表要并联在待测用电器两端，其注意“+”接线柱与电流流进一端相连，“-”接线柱与电流流出一端相连；
(2)明确电流表的量程，确定最小刻度值，读出电流值，根据P=UI计算小灯泡电功率；
(3)调节滑动变阻器，让小灯泡逐渐变亮，由于电源电压不变，根据欧姆定律先判断出两种情况下总电阻的变化，再根据小灯泡电阻随温度的升高而增大和串联电阻的规律分析解答；
(4)灯的亮暗与实际功率有关，故实际功率越大，灯越亮。
本题考查了电路正确连接，电功率的计算，欧姆定律的应用，实际功率的比较，有一定难度。
24.【答案】缩小 右 右 大 右 可能
【解析】解：(1)由图甲可知，此时物距大于像距，屏上的像是倒立、缩小的实像；
(2)由图甲可知，此时u=25cm>2f，f
(3)近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，然后移去近视眼镜，蜡烛烛焰的像实际上在光屏前面，为了能在光屏上重新得到清晰的像，a、可以将蜡烛向右移动，减小物距，增大像距，像也会向右移动成像在光屏上；
b、换用焦距更大的凸透镜，相当于减小物距，增大像距，像也会向右移动成像在光屏上；
(4)由题意可知，光屏先后在P同侧的A、B两处得到烛焰清晰的像，且B处的像比A处小，根据“物远像近像变小”可知，像在不断的靠近凸透镜，因此凸透镜在B的右侧；由于题干未提供物距和凸透镜的焦距，因此，B处可能成放大的实像，也可能成等大的实像或缩小的实像。
故答案为：(1)缩小；(2)右；(3)右；大；(4)右；可能。
(1)根据凸透镜成实像时，物距大于像距，在光屏上成倒立、缩小的实像；
(2)根据图中物距与焦距、像距与焦距的关系算出焦距的范围，进而判断出当将透镜移到60cm刻度线处的物距与焦距的关系以及像距与焦距的关系以及光屏的移动方向；
(3)近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，要用光屏接到清晰的像，判断蜡烛的移动方向或换用凸透镜焦距的大小；
(4)根据光屏先后在P同侧的A、B两处得到烛焰清晰的像，且A处的像比B处大可知像的大小变化，利用凸透镜成像规律可知凸透镜的位置；根据物距与焦距的可能关系结合凸透镜成像的规律分析B处所成像的性质。
本题考查学生对凸透镜成像规律的掌握程度，对凸透镜的成像规律必须牢固掌握。
25.【答案】不属于 不会 会 ABD
【解析】解：(1)上述的新型鱼缸不属于连通器，因为上端不是开口的。用玻璃瓶灌满水后倒立在盆景盘里，瓶中的水不会流出，靠大气压将瓶内的水托住；当盘中的水位下降到使瓶口露出水面时，瓶中的水会在重力的作用下流出来，此时内外大气相通。
(2)A.我们呼吸时，肺部扩张状态时，膈肌下降时，胸腔内的压强减小，形成负压，外界大气压将新鲜空气压入，故A符合题意；
B.运送病人的120救护车，通过排气扇将车厢内的空气高速排出，里面形成负压，经过过滤的新鲜空气被吸进来，故B符合题意；
C.为了能更快喝到美味的老火靓汤，有些人喜欢用高压锅炖汤，增大了锅内的气压，故C不符合题意；
D.医生抽血时，将导管一端的针头插入被检查者的静脉，另一端的针头插入真空采血管，形成负压，血液便自动流入采血管，故D符合题意。
故选：ABD。
(3)根据题目的要求和电磁继电器的基本工作原理，当温度较低时，灯泡发光，给新型鱼缸加热，当温度达到设定的温度时，水银和金属丝连通，控制电路接通，电磁铁有了磁性，吸下衔铁，动触点下移，断开灯泡电路，照明电路中开关必须接在火线上；作图如下：
。
故答案为：(1)不属于；不会；会；(2)ABD；(3)。
(1)上端开口，底部互相连通的容器叫连通器；盆景自动供水装置在大气压的作用下不会流出来，当盘中的水位下降到使瓶口露出水面时，瓶中的水会流出来。
(2)生活中利用负压的有吸尘器、自动真空采血装置等。
(3)根据电磁继电器的基本原理完成电路图。
知道连通器和大气压的应用；知道电磁继电器的基本原理，会根据实际情况完成电路图。
相关试卷
2023年辽宁省沈阳市第一二七中学中考物理零模试题（含解析）： 这是一份2023年辽宁省沈阳市第一二七中学中考物理零模试题（含解析），共18页。试卷主要包含了单选题，多选题，填空题，实验题，计算题，综合题等内容，欢迎下载使用。
2023年辽宁省沈阳市和平区中考物理零模试卷（含答案）： 这是一份2023年辽宁省沈阳市和平区中考物理零模试卷（含答案），共28页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
2023年辽宁省沈阳市和平区中考物理零模试卷（含答案解析）： 这是一份2023年辽宁省沈阳市和平区中考物理零模试卷（含答案解析），共23页。试卷主要包含了 以下估测与实际情况相符的是， 下列说法正确的是等内容，欢迎下载使用。
