中考物理三轮冲刺重点题型练习计算题05 电学 (教师版)

这是一份中考物理三轮冲刺重点题型练习计算题05 电学 (教师版)，共3页。试卷主要包含了5 A；，如图甲为升降机电路的部分原理图等内容，欢迎下载使用。

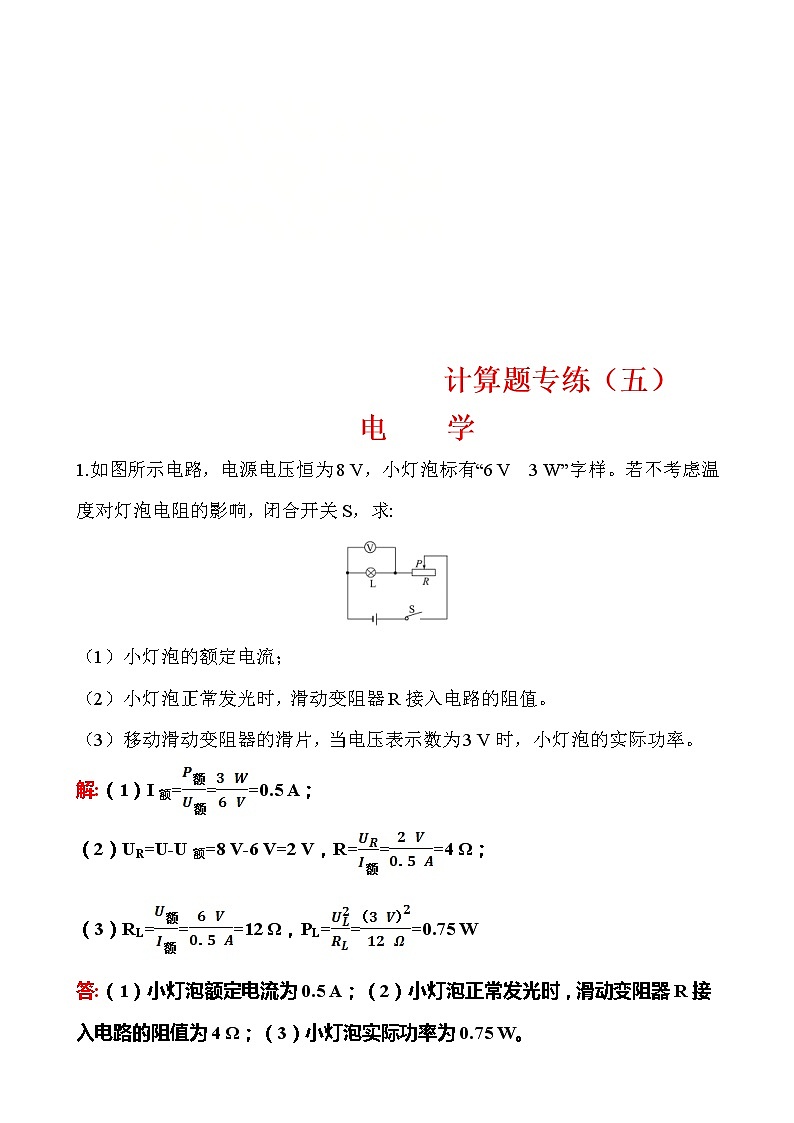

计算题专练（五）电　　学1.如图所示电路，电源电压恒为8 V，小灯泡标有“6 V　3 W”字样。若不考虑温度对灯泡电阻的影响，闭合开关S，求:（1）小灯泡的额定电流；（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值。（3）移动滑动变阻器的滑片，当电压表示数为3 V时，小灯泡的实际功率。解:（1）I额===0.5 A；（2）UR=U-U额=8 V-6 V=2 V，R===4 Ω；（3）RL===12 Ω，PL===0.75 W答:（1）小灯泡额定电流为0.5 A；（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值为4 Ω；（3）小灯泡实际功率为0.75 W。2.如图甲为升降机电路的部分原理图。电源电压恒为6 V，R0为定值电阻，电压表量程为0～3 V，压敏电阻R1的阻值与所受压力大小的关系如图乙所示。（1）压敏电阻所受压力为0时，电阻R1的阻值为多少?（2）压敏电阻所受压力为0时，电压表示数为2 V，电阻R0的阻值为多少?（3）在电路正常工作时，此压敏电阻能承受的最大压力为多少?解:（1）由图乙可知，当压敏电阻所受压力为零时，压敏电阻的阻值R1=200 Ω；（2）由图甲可知，两电阻串联，电压表测定值电阻R0两端的电压，由题知，压敏电阻所受压力为0时，电压表示数为2 V，根据串联电路的电压电流规律可知，此时压敏电阻两端的电压:U1=U-U0=6 V-2 V=4V，电路中的电流:I=I1===0.02 A，电阻R0的阻值:R0===100 Ω；（3）由图象可知，压力越大时，R1的阻值越小，由串联电路的电压特点可知，当电压表的示数最大为U0′=3 V时，压敏电阻所受压力最大，此时电路中的电流:I′===0.03 A，此时压敏电阻两端的电压:U1′=U-U0′=6 V-3 V=3 V，则此时压敏电阻的阻值:R1′===100 Ω，由图乙所示图象可知，压敏电阻所受最大压力为2 500 N。答:（1）压敏电阻所受压力为0时，电阻R1的阻值为200 Ω；（2）压敏电阻所受压力为0时，电压表示数为2 V，电阻R0的阻值为100 Ω；（3）在电路正常工作时，此压敏电阻能承受的最大压力为2 500 N。
