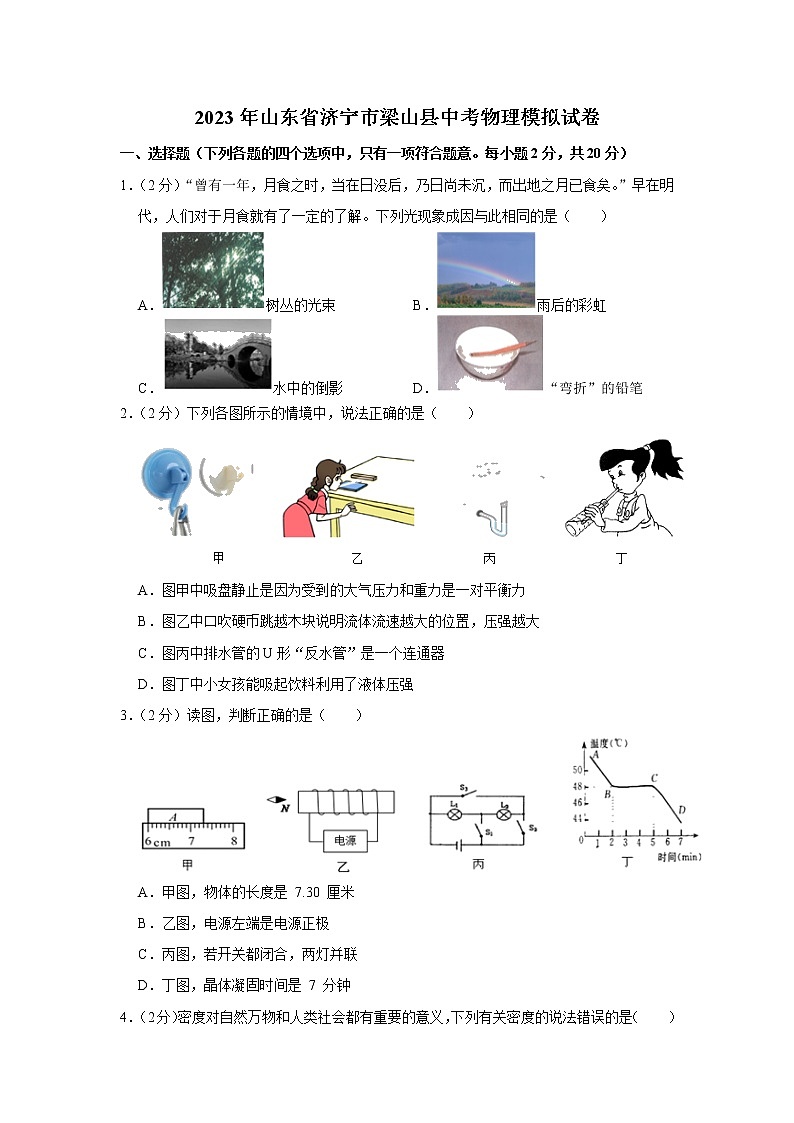

2023年山东省济宁市梁山县中考物理模拟试卷
一、选择题（下列各题的四个选项中，只有一项符合题意。每小题2分，共20分）
1．（2分）“曾有一年，月食之时，当在日没后，乃日尚未沉，而出地之月已食矣。”早在明代，人们对于月食就有了一定的了解。下列光现象成因与此相同的是（　　）
A．树丛的光束 B．雨后的彩虹
C．水中的倒影 D．“弯折”的铅笔
2．（2分）下列各图所示的情境中，说法正确的是（　　）

A．图甲中吸盘静止是因为受到的大气压力和重力是一对平衡力
B．图乙中口吹硬币跳越木块说明流体流速越大的位置，压强越大
C．图丙中排水管的U形“反水管”是一个连通器
D．图丁中小女孩能吸起饮料利用了液体压强
3．（2分）读图，判断正确的是（　　）

A．甲图，物体的长度是 7.30 厘米
B．乙图，电源左端是电源正极
C．丙图，若开关都闭合，两灯并联
D．丁图，晶体凝固时间是 7 分钟

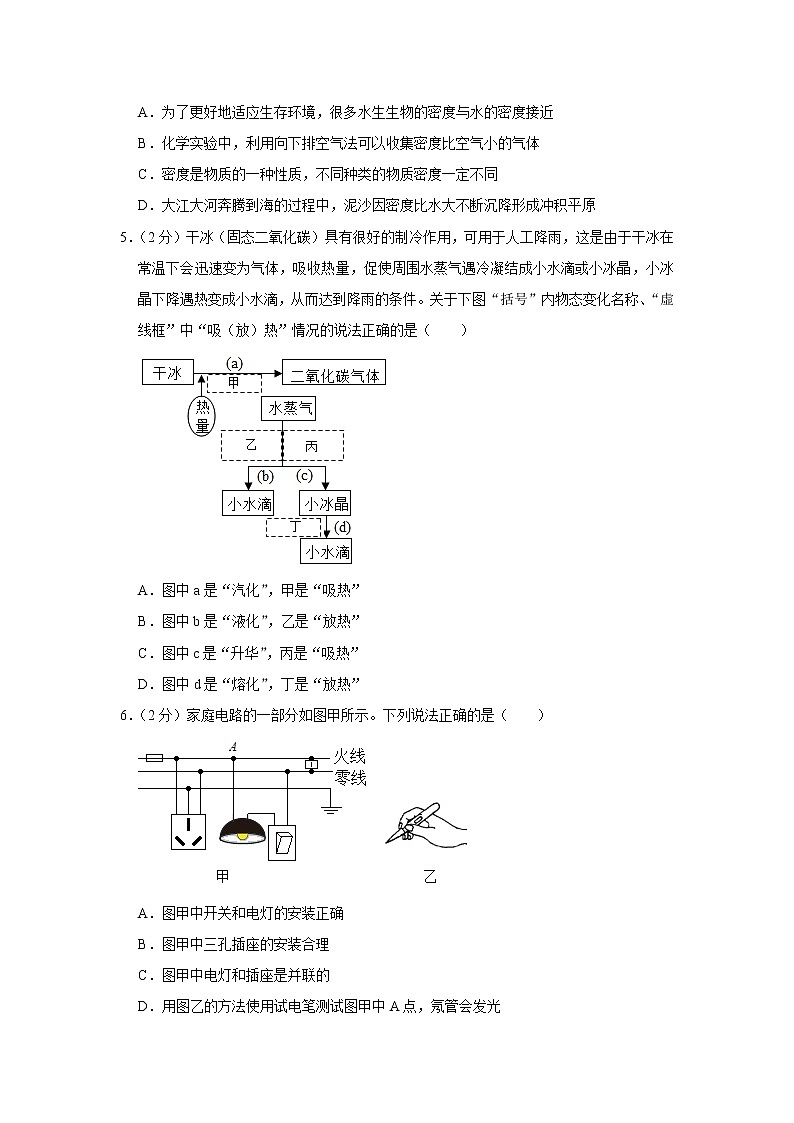

4．（2分）密度对自然万物和人类社会都有重要的意义，下列有关密度的说法错误的是（　　）
A．为了更好地适应生存环境，很多水生生物的密度与水的密度接近
B．化学实验中，利用向下排空气法可以收集密度比空气小的气体
C．密度是物质的一种性质，不同种类的物质密度一定不同
D．大江大河奔腾到海的过程中，泥沙因密度比水大不断沉降形成冲积平原
5．（2分）干冰（固态二氧化碳）具有很好的制冷作用，可用于人工降雨，这是由于干冰在常温下会迅速变为气体，吸收热量，促使周围水蒸气遇冷凝结成小水滴或小冰晶，小冰晶下降遇热变成小水滴，从而达到降雨的条件。关于下图“括号”内物态变化名称、“虚线框”中“吸（放）热”情况的说法正确的是（　　）

A．图中a是“汽化”，甲是“吸热”
B．图中b是“液化”，乙是“放热”
C．图中c是“升华”，丙是“吸热”
D．图中d是“熔化”，丁是“放热”
6．（2分）家庭电路的一部分如图甲所示。下列说法正确的是（　　）

A．图甲中开关和电灯的安装正确
B．图甲中三孔插座的安装合理
C．图甲中电灯和插座是并联的
D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光

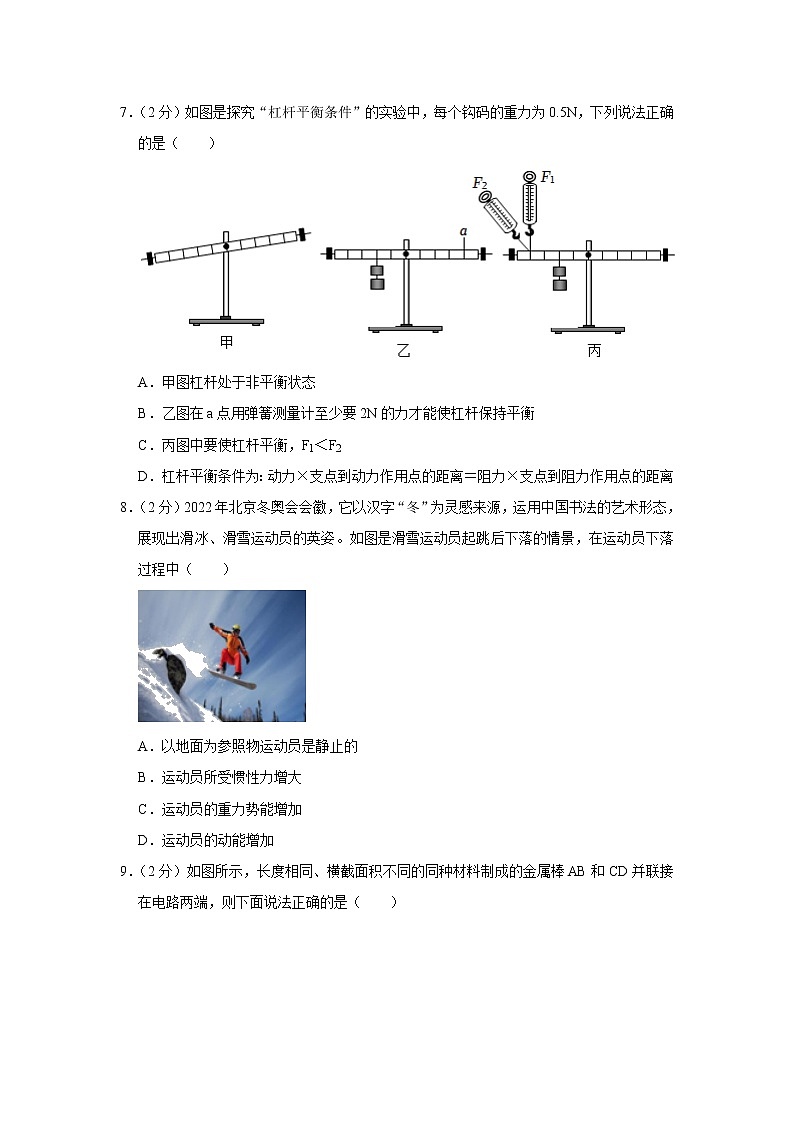

7．（2分）如图是探究“杠杆平衡条件”的实验中，每个钩码的重力为0.5N，下列说法正确的是（　　）

A．甲图杠杆处于非平衡状态
B．乙图在a点用弹簧测量计至少要2N的力才能使杠杆保持平衡
C．丙图中要使杠杆平衡，F1＜F2
D．杠杆平衡条件为：动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离
8．（2分）2022年北京冬奥会会徽，它以汉字“冬”为灵感来源，运用中国书法的艺术形态，展现出滑冰、滑雪运动员的英姿。如图是滑雪运动员起跳后下落的情景，在运动员下落过程中（　　）

A．以地面为参照物运动员是静止的
B．运动员所受惯性力增大
C．运动员的重力势能增加
D．运动员的动能增加
9．（2分）如图所示，长度相同、横截面积不同的同种材料制成的金属棒AB和CD并联接在电路两端，则下面说法正确的是（　　）

A．IAB＜ICD；UAB＝UCD B．IAB＜ICD；UAB＞UCD
C．IAB＝ICD；UAB＝UCD D．IAB＞ICD；UAB＝UCD
10．（2分）如图是某小区使用的一种垃圾投放装置的示意图，人向下拉吊把就能打开垃圾桶桶盖，非常方便、卫生。下列说法正确的是（　　）

A．装置中的滑轮是动滑轮
B．装置中的滑轮改变了力的方向
C．绳子拉起桶盖时，桶盖可视为费力杠杆
D．蓝色垃圾桶看起来是蓝色，是因为它吸收蓝光
二、填空题（每空1分，共11分）
11．（2分）大千世界，从宏观到微观，从天体到原子，似乎都有那么多惊人的相同规律。如图所示，是太阳系模拟图，行星们在各自的固定轨道上围绕恒星太阳运转，这与 　 　（选填“汤姆逊”或“卢瑟福”）建立的原子核式结构模型十分相似，其中原子核相当于太阳，绕核运动的 　 　就相当于行星。

12．（2分）宁静家园，净化环境。摩托车发动机上加装消音器是为了防止 　 　产生，发动机工作时提供动力的是 　 　冲程。
13．（2分）重为12牛、体积为5×10﹣4米3的石块浸没在水中受到重力与浮力的合力大小为 　 　牛，方向为 　 　。
14．（2分）磁体具有吸引铁、钴、镍等物质的特点。磁体吸引铁块时，铁块　 　（选填“会”或“不会”）吸引磁体。因为力的作用总是　 　。
15．（2分）我们家庭中使用的电热水壶正常工作时的电压为 　 　伏，电热水壶是利用电流的 　 　效应工作的。
16．（1分）如图所示，小明透过水滴状的鱼肝油胶囊观察积木，发现上面的数字“9”变成了“6”，与该成像原理相同的光学仪器有 　 　。

三、实验与作图题
17．（2分）“珍爱生命，注意安全”是我们应具备的安全意识。由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故。用A、A'分别表示池底和看到的“池底”，请在图中画出人眼看到的池底的光路图。

18．（2分）用轻绳悬挂的铁球自由摆动，请画出摆动到如图所示位置时，铁球的受力示意图。（忽略空气阻力）
19．（4分）学校物理探究小组进行了以下三个热学实验：

（1）用图甲装置探究不同物质吸热升温的现象，该实验须控制沙于和水的质量相等，以及加热装置相同，实验中需要记录的物理量为加热时间和温度计示数，其中 　 　反映物质吸热的多少；
（2）用图乙装置比较不同燃料燃烧时放出的热量，实验中控制酒精与碎纸片质量相等，烧杯中水的质量与初温相等，通过 　 　反映燃料完全燃烧放出的热量。
（3）用图丙装置探究影响电流热效应的因素，A、B两烧瓶内煤油的质量及温度均相同，闭合开关，通电2min温度计2的示数变化更大，据此可得出结论：　 　。利用该装置 　 　（选填“可以”或“不可以”）探究电热与电流的关系。
20．（8分）如图1所示，央视3•15晚会曝光市场出售的电缆线中，存在不符合国家标准的现象，有一款标注2.5mm2（铜芯横截面积）规格的电线，实际铜芯横截面积只有2mm2。低于国家标准的电缆线严重影响电力传输的安全性和稳定性，给社会安全、环保和健康带来重大隐患。
学校实验室新购一批标注2.5mm2的电缆线，不知是否符合国家标准。物理兴趣小组的同学，剪取4m长的电缆线，设计两种方案进行鉴别。表中数据为国家制定的部分电缆线标准。

铜芯横截面积S/mm2
1
1.5
2
2.5
每1km铜芯电阻值R/Ω
20
13.3
10
8
铜芯密度ρ/kg•m﹣3
8.9×103
（1）方案一：用托盘天平测质量
A.天平放在 　 　台面上，游码移至标尺左端的零刻度线处，调节 　 　，使指针对准分度盘中央的刻度线。
B.去掉4m长电缆线的绝缘层，用调节好的天平测量铜芯质量，天平再次平衡时，由图2中右盘所加砝码和游码位置，读得铜芯的质量为 　 　g，结合表格数据，可判定电缆线 　 　（选填“符合”或“不符合”）国家标准。
（2）方案二：用伏安电路测量
A.测量4m长电缆线的 　 　，鉴定其是否符合标准，依据是 　 　。
B.电路开关闭合前，滑动变阻器的滑片应移到最 　 　（选填“左”或“右”）端。
C.保证电路安全，闭合开关后，无论怎样移动滑动变阻器的滑片，都无法读得电压值，检查电路连接无故障、元件完好。利用图表信息，简述无法鉴别的原因。
21．（3分）如图所示，探究通电螺线管外部磁场的方向。
（1）玻璃板上均匀撒上铁屑，放上小磁针。闭合开关后，轻轻敲击玻璃板，铁屑分布情况表明，螺线管的外部磁场与 　 　磁体周围的磁场相似；
（2）接通电路，小磁针静止时 　 　极的指向是该点的磁场方向；
（3）调换电源的正负极，闭合开关，小磁针反方向偏转，说明通电螺线管外部的磁场方向与 　 　有关。

四、计算题
22．（4分）在如图所示电路中，电源电压不变，R1＝10Ω，R2＝5Ω。
（1）当只闭合开关S2，断开S1、S3时，电流表的示数为0.4A，求电源电压；
（2）当闭合开关S1、S3，断开S2时，求通电10s内电阻R1产生的热量。

23．（6分）扫地机器人是智能家用电器的一种，正逐渐进入我们的生活，如图所示，是一款集自动清扫技术和人工智能设计于一体的地面清扫机器人，已知其质量为3kg，它与地面的有效接触面积为0.01m2．若该机器人工作时功率为75W，在10s内沿直线匀速清扫的距离为5m。
（1）该机器人静止在水平地面上时，对地面的压强是多大？
（2）该机器人在10s内所做的功是多少？
（3）该机器人在沿直线匀速清扫过程中受到的阻力为多少？


2023年山东省济宁市梁山县中考物理模拟试卷
参考答案与试题解析
一、选择题（下列各题的四个选项中，只有一项符合题意。每小题2分，共20分）
1．（2分）“曾有一年，月食之时，当在日没后，乃日尚未沉，而出地之月已食矣。”早在明代，人们对于月食就有了一定的了解。下列光现象成因与此相同的是（　　）
A．树丛的光束 B．雨后的彩虹
C．水中的倒影 D．“弯折”的铅笔
【分析】月食形成的原因是光的直线传播；逐项分析各情景运用的光学知识进行作答。
【解答】解：月食形成的原因是光的直线传播；
A、树丛的光束形成的原因是光的直线传播，故A正确；
B、雨后的彩虹，属于色散现象，是由光的折射形成的，故B错误；
C、水中的倒影，属于平面镜成像，是由光的反射形成的，故C错误；
D、“弯折”的铅笔，是由光的折射形成的，故D错误。
故选：A。
【点评】本题考查了光的直线传播、光的反射和折射，是一道基础题。
2．（2分）下列各图所示的情境中，说法正确的是（　　）

A．图甲中吸盘静止是因为受到的大气压力和重力是一对平衡力
B．图乙中口吹硬币跳越木块说明流体流速越大的位置，压强越大
C．图丙中排水管的U形“反水管”是一个连通器
D．图丁中小女孩能吸起饮料利用了液体压强
【分析】（1）二力平衡的条件：大小相等、方向相反、作用在一条直线上、作用在一个物体上，四个条件必须同时满足；
（2）对于流体来说，流速大压强小，流速小压强大；
（3）上端开口，下部连通的容器叫做连通器，连通器的特点是容器中的水不流动时，各个容器中液面总是相平的；
（4）用吸管喝饮料是大气压作用的结果。
【解答】解：A、吸盘静止，处于平衡状态，是因为受到竖直向下的重力和竖直向上的摩擦力是一对平衡力，大气压力和重力的方向是垂直的，不是平衡力，故A错误；
B、口吹硬币跳越木块，是因为硬币上方的空气流速大，压强小，硬币下方的空气流速小，压强大，产生向上的压力差，使硬币跳起来，这说明流体流速越大的位置，压强越小，故B错误；
C、排水管的U形“反水管”上端开口，下端连通，是一个连通器，故C正确；
D、用吸管喝饮料时，吸管和口腔内气压减小，利用大气压强，将饮料压入嘴里，故D错误。
故选：C。
【点评】本题考查了二力平衡、大气压的应用等，是一道综合性很强的题目，但总体难度不大，掌握基础知识即可正确解题。
3．（2分）读图，判断正确的是（　　）

A．甲图，物体的长度是 7.30 厘米
B．乙图，电源左端是电源正极
C．丙图，若开关都闭合，两灯并联
D．丁图，晶体凝固时间是 7 分钟
【分析】（1）刻度尺的分度值是刻度尺相邻两刻度线表示的长度。使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
（2）根据同名磁极相互排斥，异名磁极相互吸引，判断通电螺线管的N、S极，再根据安培定则判断电流方向；
（3）若开关都闭合，L1、L2被短路；
（4）从凝固开始到结束时间，即为晶体的凝固过程所用时间。
【解答】解：
A、图甲刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体左侧与7.00cm对齐，右侧与7.30cm对齐，所以物体长度为7.30cm﹣6.00cm＝1.30cm，故A错误；
B、据异名磁极相互吸引，可以判断螺线管左端是S极，根据安培定则，用右手握着螺线管，四指指向电流方向，大拇指指向螺线管的N极，可以判断电源左端是正极，故B正确；
C、若开关都闭合，L1、L2被短路，两灯未被连入电路，不是并联，故C错误；
D、从图象中可以看出晶体从第2分钟开始凝固，到第5分钟凝固完成，凝固过程用了3分钟，故D错误。
故选：B。
【点评】本题是一道综合题目，考查多方面的内容，全面掌握基础知识是判断的关键，是中考的重点题型。
4．（2分）密度对自然万物和人类社会都有重要的意义，下列有关密度的说法错误的是（　　）
A．为了更好地适应生存环境，很多水生生物的密度与水的密度接近
B．化学实验中，利用向下排空气法可以收集密度比空气小的气体
C．密度是物质的一种性质，不同种类的物质密度一定不同
D．大江大河奔腾到海的过程中，泥沙因密度比水大不断沉降形成冲积平原
【分析】密度是物质的一种特性，它不随物质的质量或体积的变化而变化。同一种物质的密度是一个确定的值，不同物质的密度通常是不同的，但也有不同物质密度相同，如酒精和煤油。
【解答】解：A、水生生物密度与水的密度接近，可以更好的让自己在水中自由浮沉，更好的适应生存环境，故A正确。
B、化学实验中，利用向下排空气法可让空气下沉，因为空气密度较大，从而收集比空气密度更小的气体，故B正确。
C、不同的物质也有密度相同的，如酒精和煤油是两种不同的物质，但它们密度相同，故C错误。
D、大江大河奔腾到海的过程中，泥沙因密度比水大不断沉降形成冲积平原，故D正确。
故选：C。
【点评】本题考查了密度及特征，属于基础题。
5．（2分）干冰（固态二氧化碳）具有很好的制冷作用，可用于人工降雨，这是由于干冰在常温下会迅速变为气体，吸收热量，促使周围水蒸气遇冷凝结成小水滴或小冰晶，小冰晶下降遇热变成小水滴，从而达到降雨的条件。关于下图“括号”内物态变化名称、“虚线框”中“吸（放）热”情况的说法正确的是（　　）

A．图中a是“汽化”，甲是“吸热”
B．图中b是“液化”，乙是“放热”
C．图中c是“升华”，丙是“吸热”
D．图中d是“熔化”，丁是“放热”
【分析】（1）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
（2）六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
【解答】解：A、图中a是“升华”，是固态干冰升华为气态的二氧化碳；甲是“吸热”，是因为升华过程吸热，故A错误；
B、图中b是“液化”，是水蒸气液化为小水滴；乙是“放热”，是因为液化过程放热，故B正确；
C、图中c是“凝华”，丙是“放热”，故C错误；
D、图中d是“熔化”，丁是“吸热”，故D错误。
故选：B。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
6．（2分）家庭电路的一部分如图甲所示。下列说法正确的是（　　）

A．图甲中开关和电灯的安装正确
B．图甲中三孔插座的安装合理
C．图甲中电灯和插座是并联的
D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光
【分析】（1）为了安全，开关要接在火线和灯之间；
（2）三孔插座的接法是左零、右火、上接地；
（3）家用电器是并联的；
（4）试电笔是用来辨别零线和火线的工具，使用试电笔时，应用手接触笔尾金属体，笔尖接触电线。
【解答】解：A、在家庭电路中，为了安全，一般把开关接在火线和用电器之间，而图中开关接在了灯泡与零线之间，故A错误；
B、三孔插座的左孔要接零线，右孔要接火线，故B错误；
C、由于并联电路中的各个用电器是互不影响的，所以灯泡与三孔插座是并联的，故C正确；
D、在使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，图中没有接触笔尾的金属体，氖管不会发光，故D错误。
故选：C。
【点评】本题考查了家庭电路的连接方式、试电笔的使用等，属于基础题。
7．（2分）如图是探究“杠杆平衡条件”的实验中，每个钩码的重力为0.5N，下列说法正确的是（　　）

A．甲图杠杆处于非平衡状态
B．乙图在a点用弹簧测量计至少要2N的力才能使杠杆保持平衡
C．丙图中要使杠杆平衡，F1＜F2
D．杠杆平衡条件为：动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离
【分析】（1）杠杆平衡状态为静止状态或匀速转动状态；
（2）根据杆杆的平衡条件解答；
（3）当弹簧测力计斜着拉时，其力臂变小，根据杠杆平衡条件分析出答案；
（4）杠杆平衡条件探究“动力×动力臂”与“阻力×阻力臂”之间的关系，力臂不一定是支点到力作用点的距离。
【解答】解：A、实验前杠杆在如图甲所示位置静止，所以杠杆此时处于平衡状态，故A错误；
B、根据杠杆的平衡条件可得：F＝＝G＝0.5N；故弹簧测力计至少需要0.5N，故B错误；
C、丙图斜向左拉时，阻力和阻力臂一定，动力臂变小，动力变大，要使杠杆平衡，F1＜F2，故C正确；
D、杠杆的平衡条件是动力×动力臂＝阻力×阻力臂，杠杆在水平位置平衡，力臂等于支点到力的作用点的距离，如果用弹簧测力计斜着拉杠杆使其在水平位置平衡，力臂就不是支点到力的作用点的距离，故D错误。
故选：C。
【点评】本题考查了杠杆平衡的条件，常见题目。
8．（2分）2022年北京冬奥会会徽，它以汉字“冬”为灵感来源，运用中国书法的艺术形态，展现出滑冰、滑雪运动员的英姿。如图是滑雪运动员起跳后下落的情景，在运动员下落过程中（　　）

A．以地面为参照物运动员是静止的
B．运动员所受惯性力增大
C．运动员的重力势能增加
D．运动员的动能增加
【分析】影响动能的影响因素是物体的质量和物体运动的速度，影响重力势能的因素是物体的质量和物体的高度；机械能为动能和势能的和；
判断一个物体是运动的还是静止的，要看这个物体与所选参照物之间是否有位置变化，若位置有变化，则物体相对于参照物是运动的；若位置没有变化，则物体相对于参照物是静止的；
惯性是一种性质，不是力。
【解答】解：
A、以地面为参照，运动员与地面之间发生了位置的变化，是运动的，故A错误；
B、惯性是一种性质，不是力，不能说惯性力，故B错误；
C、运动员的质量不变，高度变小，重力势能减小，故C错误；
D、运动员的质量不变，速度变大，动能变大，故D正确。
故选：D。
【点评】本题考查了动能和势能的变化、运动和静止的相对性、惯性，属于基础题。
9．（2分）如图所示，长度相同、横截面积不同的同种材料制成的金属棒AB和CD并联接在电路两端，则下面说法正确的是（　　）

A．IAB＜ICD；UAB＝UCD B．IAB＜ICD；UAB＞UCD
C．IAB＝ICD；UAB＝UCD D．IAB＞ICD；UAB＝UCD
【分析】（1）当AB和CD并联接在电路两端，并联电路的电压特点判断AB和CD两端电压的大小关系；
（2）AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小，据此判断AB和CD的电阻大小；根据公式I＝可知通过电阻电流的大小。
【解答】解：
（1）当AB和CD并联接在电路两端，根据并联电路各支路两端的电压相同，即：UAB＝UCD，故B错误；
（2）已知AB和CD是由同种材料制成的且长度相同，由图可知：CD的横截面积大于AB的横截面积，所以RCD＜RAB；
根据公式I＝可知，通过CD的电流大于通过AB的电流，即IAB＜ICD，故A正确，CD错误。
故选：A。
【点评】本题考查影响电阻大小的因素和欧姆定律的应用，关键知道影响电阻大小的因素是导体的材料、长度、横截面积和温度，要熟记串联电路电流、电压的特点，本题应用了控制变量法解题，这是今后学习中最常用的解题方法之一。
10．（2分）如图是某小区使用的一种垃圾投放装置的示意图，人向下拉吊把就能打开垃圾桶桶盖，非常方便、卫生。下列说法正确的是（　　）

A．装置中的滑轮是动滑轮
B．装置中的滑轮改变了力的方向
C．绳子拉起桶盖时，桶盖可视为费力杠杆
D．蓝色垃圾桶看起来是蓝色，是因为它吸收蓝光
【分析】（1）定滑轮实质相当于等臂杠杆，不省力，可以改变力的方向；动滑轮使用时，滑轮随重物一起移动；动滑轮实质是动力臂为阻力臂二倍的杠杆，省力多费1倍距离；
（2）三种杠杆：①省力杠杆：动力臂大于阻力臂，省力但费距离；②费力杠杆：动力臂小于阻力臂，费力但省距离；③等臂杠杆：动力等于阻力臂，不省力，也不费力；
（3）不透明物体的颜色是由它反射的色光决定的。
【解答】解：AB、由图可知，垃圾桶盖使用过程中，滑轮轴固定不动，所以该装置中的滑轮为定滑轮；定滑轮实质相当于等臂杠杆，不省力，可以改变力的方向，故A错误，B正确；
C、由图可知，垃圾桶盖使用过程中，动力臂大于阻力臂，属于省力杠杆，故C错误；
D、蓝色垃圾桶只能反射太阳光中的蓝色光，蓝色光进入人的眼睛，人感觉垃圾桶是蓝色的，故D错误。
故选：B。
【点评】本题考查定滑轮的特点和杠杆的分类以及物体的颜色等知识，属于基础知识的考查。
二、填空题（每空1分，共11分）
11．（2分）大千世界，从宏观到微观，从天体到原子，似乎都有那么多惊人的相同规律。如图所示，是太阳系模拟图，行星们在各自的固定轨道上围绕恒星太阳运转，这与 　卢瑟福　（选填“汤姆逊”或“卢瑟福”）建立的原子核式结构模型十分相似，其中原子核相当于太阳，绕核运动的 　电子　就相当于行星。

【分析】卢瑟福提出的核式结构模型理论认为：原子是由位于原子中心的原子核及核外绕核转动的一定数目的电子组成，原子核是由带正电的质子和不带电的中子组成。
【解答】解：由太阳系模拟图知，行星们在各自的固定轨道上围绕恒星太阳运转，这与卢瑟福建立的原子核式结构模型十分相似，位于原子中心的原子核相当于太阳，电子相当于绕太阳运行的行星。
故答案为：卢瑟福；电子。
【点评】本题考查了有关宇宙和物质构成的基本知识，属于基础题。
12．（2分）宁静家园，净化环境。摩托车发动机上加装消音器是为了防止 　噪声　产生，发动机工作时提供动力的是 　做功　冲程。
【分析】控制噪声的方法有三种：在声源处控制、在传声途径上控制、在声音接收处控制；发动机的四个冲程中，只有做功冲程将内能转化为机械能，提供动力，其他三个冲程是依靠飞轮的惯性完成的。
【解答】解：摩托车发动机上加装消音器是为了防止噪声产生，是在声源处减弱噪声；发动机的四个冲程中，做功冲程将内能转化为机械能，提供动力，其他三个冲程是依靠飞轮的惯性完成的。
故答案为：噪声；做功。
【点评】本题考查噪声的防治以及热机的有关知识，难度不大。
13．（2分）重为12牛、体积为5×10﹣4米3的石块浸没在水中受到重力与浮力的合力大小为 　7.1　牛，方向为 　竖直向下　。
【分析】石块浸没在水中，则石块排开水的体积等于其自身体积；根据阿基米德原理F浮＝ρ液gV排可求浮力；然后根据同一直线上力的合成方法分析答题：
同一直线上的两个力，如果力的方向相同，则合力的大小等于两个分力大小之和，方向与分力方向相同；如果两个分力方向相反，则合力的大小等于两个分力大小之差，合力方向与较大分力的方向相同。
【解答】解：石块浸没在水中，则石块排开水的体积：V排＝5×10﹣4m3，
则石块浸没在水中受到的浮力为：
F浮＝ρ液gV排＝1.0×103kg/m3×9.8N/kg×5×10﹣4m3＝4.9N；
石块受到的浮力与重力是同一直线上的两个力，且方向相反，
所以石块浸没在水中受到重力与浮力的合力大小为：
F合＝G﹣F浮＝12N﹣4.9N＝7.1N；方向竖直向下。
故答案为：7.1；竖直向下。
【点评】此题考查浮力的大小计算、力的合成与应用，知道石块浸没在水中，排开水的体积等于其自身体积是解答此题的关键。
14．（2分）磁体具有吸引铁、钴、镍等物质的特点。磁体吸引铁块时，铁块　会　（选填“会”或“不会”）吸引磁体。因为力的作用总是　相互的　。
【分析】物体间力的作用是相互的，磁体吸引铁块，同时铁块吸引磁体。
【解答】解：
物体间力的作用是相互的，磁体对铁块施力的同时，磁体也受到了铁块的吸引力，所以磁体会吸引铁块，铁块也会吸引磁体。
故答案为：会；相互的。
【点评】此题考查对与磁体和铁质物体间相互作用力的理解。
15．（2分）我们家庭中使用的电热水壶正常工作时的电压为 　220　伏，电热水壶是利用电流的 　热　效应工作的。
【分析】我们家庭的电压为220V；电流通过导体时电能转化成内能，把这种现象叫做电流热效应。
【解答】解：我国家庭中使用的电热水壶正常工作时的电压为220伏；电热水壶是利用电流的热效应工作的，将电能转化为内能。
故答案为：220；热。
【点评】本题考查了家庭电路的电压、电热器的原理等知识，属于基础题。
16．（1分）如图所示，小明透过水滴状的鱼肝油胶囊观察积木，发现上面的数字“9”变成了“6”，与该成像原理相同的光学仪器有 　照相机　。

【分析】凸透镜成实像时，物距大于像距，成倒立缩小的实像，此时u＞2f，2f＞v＞f，应用于照相机。
【解答】解：上面的数字“9”变成了“6”，成倒立缩小的实像，所以是u＞2f，2f＞v＞f，应用于照相机、摄像头。
故答案为：照相机。
【点评】本题考查了凸透镜成像规律的应用，属于基础题。
三、实验与作图题
17．（2分）“珍爱生命，注意安全”是我们应具备的安全意识。由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故。用A、A'分别表示池底和看到的“池底”，请在图中画出人眼看到的池底的光路图。

【分析】先根据A与眼睛点确定入射光线的方向，然后根据光从空气斜射入水中，折射角小于入射角，池底在A的下方，确定折射光线的方向和池底的位置。
【解答】解：眼睛观察到的A′点在A点的正上方，然后连接A与眼睛与界面的交点为折射点O，在图中′点是A点的像，光由A′点发出，经水面射入空气中时发生折射，折射角大于入射角而射入眼睛点。A′就在折射光线的反向延长线上。
如图所示：

【点评】要解决此题需要掌握光的折射定律的内容。知道光从水中斜射入空气中时折射角大于入射角，折射光线将远离法线。

18．（2分）用轻绳悬挂的铁球自由摆动，请画出摆动到如图所示位置时，铁球的受力示意图。（忽略空气阻力）
【分析】根据规则物体的重心在物体的几何中心，然后过重心表示出重力的方向和拉力的方向。
【解答】解：铁球悬挂在细绳下来回自由摆动，忽略空气阻力，在图示位置时，铁球共受到拉力和重力的作用，过球心作竖直向下的重力和沿绳子斜向上的拉力。如图所示：

【点评】本题考查示意图的画法，要牢记重力的方向总是竖直向下的。
19．（4分）学校物理探究小组进行了以下三个热学实验：

（1）用图甲装置探究不同物质吸热升温的现象，该实验须控制沙于和水的质量相等，以及加热装置相同，实验中需要记录的物理量为加热时间和温度计示数，其中 　加热时间　反映物质吸热的多少；
（2）用图乙装置比较不同燃料燃烧时放出的热量，实验中控制酒精与碎纸片质量相等，烧杯中水的质量与初温相等，通过 　水温度的变化　反映燃料完全燃烧放出的热量。
（3）用图丙装置探究影响电流热效应的因素，A、B两烧瓶内煤油的质量及温度均相同，闭合开关，通电2min温度计2的示数变化更大，据此可得出结论：　在电流和通电时间相同时，电阻越大，产生的热量越多　。利用该装置 　可以　（选填“可以”或“不可以”）探究电热与电流的关系。
【分析】（1）使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（2）不同的燃料加热质量相同质量的水，根据水的温度的变化反映燃料放出热量的多少；
（3）电流产生的热量与电流大小、电阻大小、通电时间的长短有关；根据控制变量法分析解答。
【解答】解：（1）实验中用相同的加热器目的是在相同时间内放出的热量相同，水和沙子吸收的热量也相同，通过加热时间来反映物质吸热的多少，这用到了转换法；
（2）用图乙装置比较不同燃料燃烧时放出的热量，实验中控制酒精与碎纸片质量相等，烧杯中水的质量与初温相等，通过水升高的温度来反映燃料完全燃烧放出的热量，这用到了转换法；
（3）由图丙知两电阻串联，通过两电阻丝的电流相等，R2的电阻大，通电2min温度计2的示数变化更大，说明R2产生的热量更多，所以可初步得出论：在电流和通电时间相同时，电阻越大，产生的热量越多；
该装置中有滑动变阻器，可以移动滑动变阻器来改变电路中的电流，探究电流通过R1或R2产生的热量与电流的关系。
故答案为：（1）加热时间；（2）水温度的变化；（3）在电流和通电时间相同时，电阻越大，产生的热量越多；可以。
【点评】本题将比较不同燃料的热值实验与比较不同物质吸热升温的特点两上实验对比考查，涉及控制变量法、转换法的应用和比较吸热能力的方法，关键是分清每个实验中要研究的对象及控制的条件。
20．（8分）如图1所示，央视3•15晚会曝光市场出售的电缆线中，存在不符合国家标准的现象，有一款标注2.5mm2（铜芯横截面积）规格的电线，实际铜芯横截面积只有2mm2。低于国家标准的电缆线严重影响电力传输的安全性和稳定性，给社会安全、环保和健康带来重大隐患。
学校实验室新购一批标注2.5mm2的电缆线，不知是否符合国家标准。物理兴趣小组的同学，剪取4m长的电缆线，设计两种方案进行鉴别。表中数据为国家制定的部分电缆线标准。

铜芯横截面积S/mm2
1
1.5
2
2.5
每1km铜芯电阻值R/Ω
20
13.3
10
8
铜芯密度ρ/kg•m﹣3
8.9×103
（1）方案一：用托盘天平测质量
A.天平放在 　水平　台面上，游码移至标尺左端的零刻度线处，调节 　平衡螺母　，使指针对准分度盘中央的刻度线。
B.去掉4m长电缆线的绝缘层，用调节好的天平测量铜芯质量，天平再次平衡时，由图2中右盘所加砝码和游码位置，读得铜芯的质量为 　72　g，结合表格数据，可判定电缆线 　不符合　（选填“符合”或“不符合”）国家标准。
（2）方案二：用伏安电路测量
A.测量4m长电缆线的 　电阻　，鉴定其是否符合标准，依据是 　电阻是导体本身的一种性质　。
B.电路开关闭合前，滑动变阻器的滑片应移到最 　右　（选填“左”或“右”）端。
C.保证电路安全，闭合开关后，无论怎样移动滑动变阻器的滑片，都无法读得电压值，检查电路连接无故障、元件完好。利用图表信息，简述无法鉴别的原因。
【分析】（1）用托盘天平测量石块质量时，应将天平放在水平桌面上，游码移到标尺的零刻度处；调节天平横梁平衡时，平衡螺母向上翘的一端移动，直至指针的位置指在分度盘正中央；天平读数为砝码质量和游码刻度之和；根据密度公式可得m＝ρV可以算出标准的电缆质量，然后再和称量的质量作比较；
（2）电阻是导体本身的一种性质；用伏安法测电阻，鉴定其是否符合标准；开关闭合前，滑动变阻器应放置在阻值最大处；无法读得电压值，可能是电缆线的阻值太小，分得的电压太小。
【解答】解：（1）用托盘天平测量石块质量时，应将天平放在水平桌面上，调节天平横梁平衡时，平衡螺母向上翘的一端移动，直至指针的位置指在分度盘正中央；
天平读数＝50g+20g+2g＝72g；
4m长标准电缆线的体积V＝Sh＝2.5×10﹣2cm2×400cm＝10cm3；
标准电缆线的质量m＝ρV＝8.9g•cm﹣3×10cm3＝89g；
标准电缆线的质量大于实际质量，说明不符合国家标准。
（2）电阻是导体本身的一种性质，在材料、长度和横截面积都相同时，导线的电阻可认为是一个定值，所以可用伏安法测量4m长电缆线的电阻，测出电阻和图表中的标准电阻作比较，就能鉴定其是否符合标准；
开关闭合前，为保护电路，滑动变阻器的滑片应移到阻值最大处，结合图3可知滑片应移到最右端；
由表中信息可知，每1km、2.5mm2铜芯的电阻值R＝8Ω，
在其他条件相同时，电阻的大小与长度成正比，则4m长、2.5mm2电缆线的电阻应为R′＝×8Ω＝0.032Ω，
由于4m长电缆线的电阻太小，则由串联分压的规律可知电缆线两端的电压很小，所以无论怎样移动变阻器的滑片，都无法读得电压值，故用该方法无法鉴别。
故答案为：（1）水平；平衡螺母；72；不符合；（2）电阻；电阻是导体本身的一种性质；右；4m长电缆线的电阻太小。
【点评】本题考查了天平称量实验和伏安法测电阻的实验的相关考点，属于中等题。
21．（3分）如图所示，探究通电螺线管外部磁场的方向。
（1）玻璃板上均匀撒上铁屑，放上小磁针。闭合开关后，轻轻敲击玻璃板，铁屑分布情况表明，螺线管的外部磁场与 　条形　磁体周围的磁场相似；
（2）接通电路，小磁针静止时 　N　极的指向是该点的磁场方向；
（3）调换电源的正负极，闭合开关，小磁针反方向偏转，说明通电螺线管外部的磁场方向与 　电流方向　有关。

【分析】（1）据课本可知，通电螺线管周围的磁场与条形磁体的磁场相似；
（2）小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同；
（3）当电流方向改变时，产生的磁场方向也改变，所以小磁针的偏转方向也改变。
【解答】解：（1）闭合开关，轻敲玻璃板，铁屑的分布情况通电螺线管周围的磁场与条形磁体的磁场相似，都有两个磁极。
（2）因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；
（3）调换电源正负极，即改变螺线管中的电流方向，发现小磁针偏转方向改变，说明磁场方向与电流方向有关。
故答案为：（1）条形；（2）N；（3）电流方向。
【点评】本题探究通电螺线管外部磁场的实验，考查了磁极间的相互作用及安培定则的应用，通电螺线管的磁场特点等。要求能熟练应用安培定则，由电流方向判断磁极方向，或由磁极方向判断电流方向。
四、计算题
22．（4分）在如图所示电路中，电源电压不变，R1＝10Ω，R2＝5Ω。
（1）当只闭合开关S2，断开S1、S3时，电流表的示数为0.4A，求电源电压；
（2）当闭合开关S1、S3，断开S2时，求通电10s内电阻R1产生的热量。

【分析】（1）根据U＝IR计算出电源电压。
（2）先算出R1的电流I，再根据Q＝I2Rt求出通电10s内电阻R1产生的热量。
【解答】解：（1）已知R1＝10Ω，R2＝5Ω，当只闭合开关S2，断开S1、S3时，R1和R2串联，
R总＝R1+R2＝10Ω+5Ω＝15Ω；
当电流表的示数为0.4A，电源电压为：
U＝IR总＝0.4A×15Ω＝6V。
（2）当闭合开关S1、S3，断开S2时，R1和R2并联，因为U＝6V，R1＝10Ω，那么通过R1的电流：
I1＝＝＝0.6A；
通电10s内电阻R1产生的热量：
Q＝I12Rt＝（0.6A）2×10Ω×10s＝36J。
答：（1）电源电压为6V；（2）通电10s内电阻R1产生的热量为36J。
【点评】本题考查了欧姆定律和焦耳定律的应用，同学们要熟记公式。
23．（6分）扫地机器人是智能家用电器的一种，正逐渐进入我们的生活，如图所示，是一款集自动清扫技术和人工智能设计于一体的地面清扫机器人，已知其质量为3kg，它与地面的有效接触面积为0.01m2．若该机器人工作时功率为75W，在10s内沿直线匀速清扫的距离为5m。
（1）该机器人静止在水平地面上时，对地面的压强是多大？
（2）该机器人在10s内所做的功是多少？
（3）该机器人在沿直线匀速清扫过程中受到的阻力为多少？

【分析】（1）该机器人静止在水平地面上时，对地面的压力和自身的重力相等，根据F＝G＝mg求出其大小，又知道其与地面的有效接触面积即等于受力面积，根据p＝求出对地面的压强；
（2）知道机器人工作时功率和时间，根据W＝Pt求出在10s内所做的功；
（3）知道牵引力做的功和该机器人在沿直线匀速清扫过程中前进的距离，根据W＝Fs求出牵引力的大小，该机器人在沿直线匀速清扫过程中处于平衡状态，受到的阻力和牵引力是一对平衡力，二力的大小相等。
【解答】解：（1）该机器人静止在水平地面上时，对地面的压力：
F＝G＝mg＝3kg×10N/kg＝30N，
对地面的压强：
p＝＝＝3000Pa；
（2）由P＝可得，该机器人在10s内所做的功：
W＝Pt＝75W×10s＝750J；
（3）由W＝Fs可得，该机器人在沿直线匀速清扫过程中的牵引力：
F＝＝＝150N，
因该机器人在沿直线匀速清扫过程中处于平衡状态，受到的阻力和牵引力是一对平衡力，
所以，在此过程中受到的阻力：
f＝F＝150N。
答：（1）该机器人静止在水平地面上时，对地面的压强是3000Pa；
（2）该机器人在10s内所做的功是750J；
（3）该机器人在沿直线匀速清扫过程中受到的阻力为150N。
【点评】本题考查了压强定义式和功率公式的灵活应用以及二力平衡条件的应用，关键是知道水平面上物体的压力和自身的重力相等。
