2023年山东省临沂市郯城县四校联考中考一模物理试卷(含答案)
展开
这是一份2023年山东省临沂市郯城县四校联考中考一模物理试卷(含答案)，共35页。试卷主要包含了单选题，多选题，填空题，实验题，计算题，作图题，综合题等内容，欢迎下载使用。

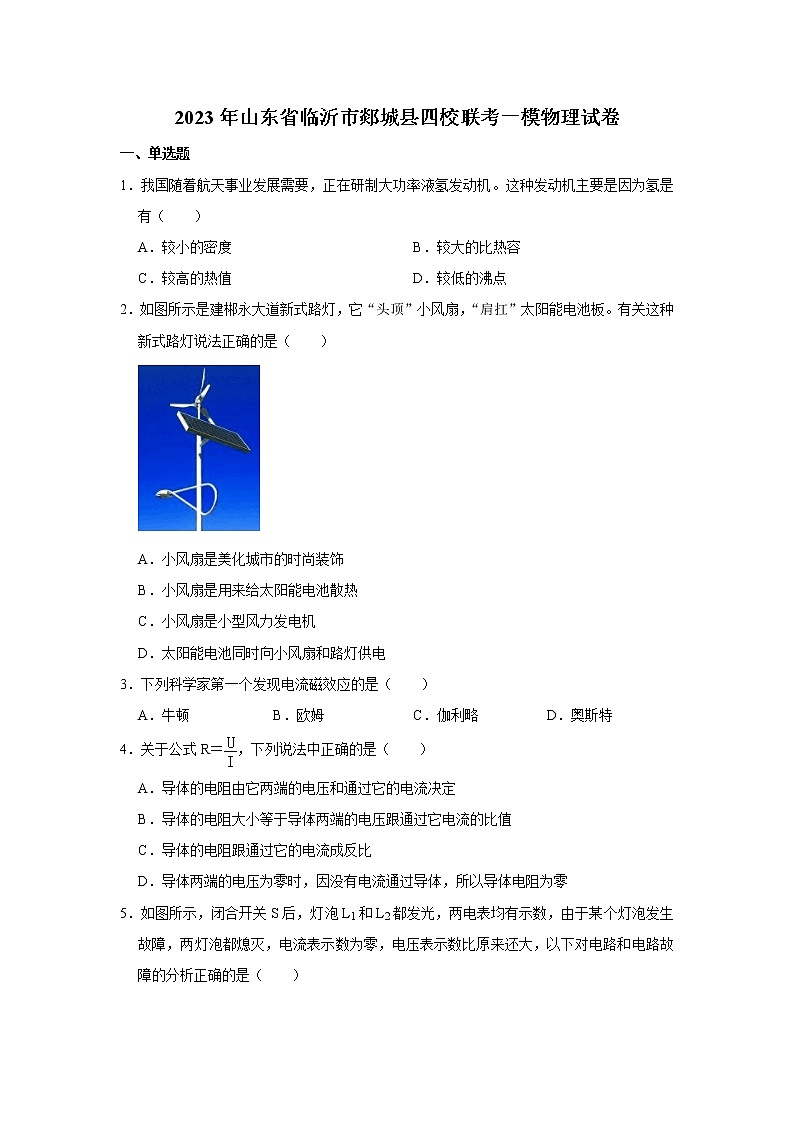

2023年山东省临沂市郯城县四校联考一模物理试卷
一、单选题
1．我国随着航天事业发展需要，正在研制大功率液氢发动机。这种发动机主要是因为氢是有（ ）
A．较小的密度 B．较大的比热容
C．较高的热值 D．较低的沸点
2．如图所示是建郴永大道新式路灯，它“头顶”小风扇，“肩扛”太阳能电池板。有关这种新式路灯说法正确的是（ ）
A．小风扇是美化城市的时尚装饰
B．小风扇是用来给太阳能电池散热
C．小风扇是小型风力发电机
D．太阳能电池同时向小风扇和路灯供电
3．下列科学家第一个发现电流磁效应的是（ ）
A．牛顿 B．欧姆 C．伽利略 D．奥斯特
4．关于公式R＝，下列说法中正确的是（ ）
A．导体的电阻由它两端的电压和通过它的电流决定
B．导体的电阻大小等于导体两端的电压跟通过它电流的比值
C．导体的电阻跟通过它的电流成反比
D．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零
5．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（ ）
A．灯泡L1和L2发光时，两灯并联
B．电压表测的是灯泡L1的电压
C．灯泡熄灭是由于灯泡L2开路
D．灯泡熄灭是由于灯泡L2短路
6．东汉《论衡》一书中提到“顿牟掇芥”，指的是摩擦过的玳瑁（海龟）外壳吸引草屑的现象，这种吸引力是（ ）
A．分子间引力 B．带电体吸引轻小物体
C．磁极间引力 D．异种电荷间引力
7．关于如图所示的四个情景，下列说法正确的是（ ）
A．甲图中两个底面削平的铅块紧压在一起后能吊住重物，主要是由于大气压强的存在
B．乙图中试管内的水沸腾后，水蒸气将软木塞推出，表明机械能可以转化为内能
C．丙图中红墨水在热水中比在冷水中扩散快，说明分子做无规则运动的剧烈程度与温度有关
D．丁图中活塞向下运动，这是内燃机的压缩冲程
8．校医在给体温异常的学生测体温时，体温计内水银的液面慢慢升高，在此过程中水银的（ ）
A．质量变大 B．内能变大 C．比热容变大 D．热值变大

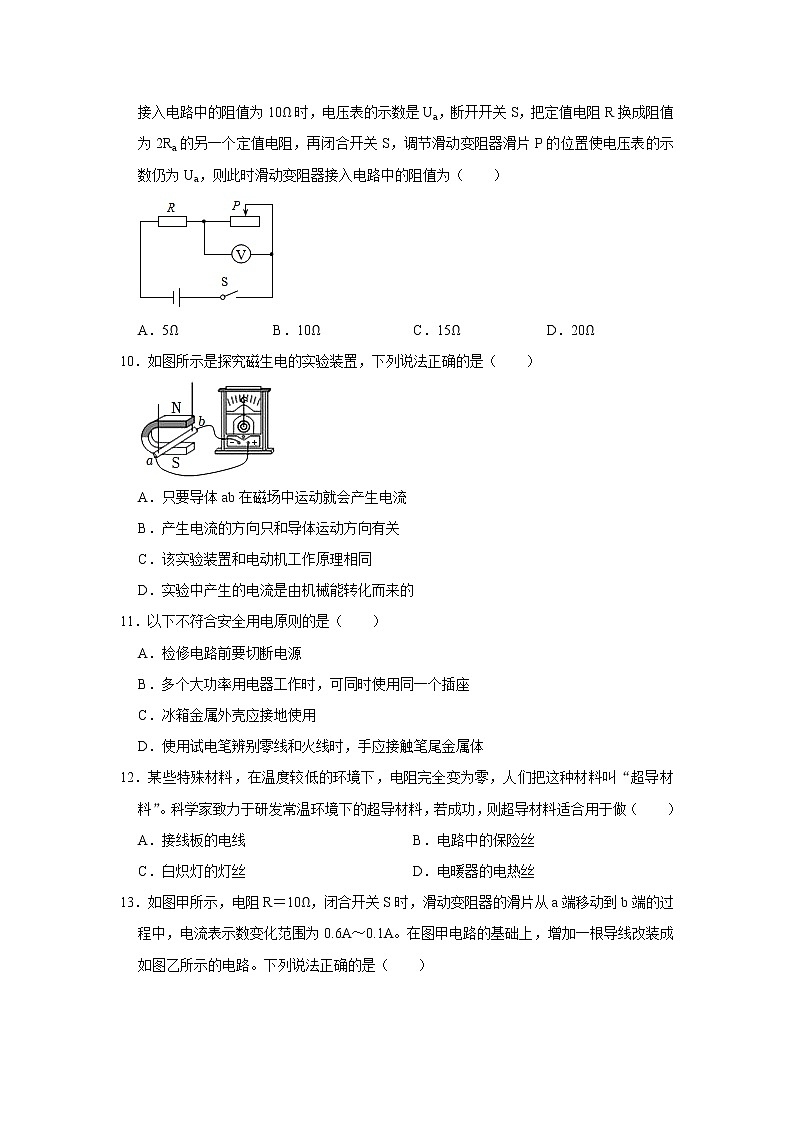

9．如图电路中，电源电压保持不变，定值电阻R的阻值为Ra，闭合开关S，当滑动变阻器接入电路中的阻值为10Ω时，电压表的示数是Ua，断开开关S，把定值电阻R换成阻值为2Ra的另一个定值电阻，再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为Ua，则此时滑动变阻器接入电路中的阻值为（ ）
A．5Ω B．10Ω C．15Ω D．20Ω
10．如图所示是探究磁生电的实验装置，下列说法正确的是（ ）
A．只要导体ab在磁场中运动就会产生电流
B．产生电流的方向只和导体运动方向有关
C．该实验装置和电动机工作原理相同
D．实验中产生的电流是由机械能转化而来的
11．以下不符合安全用电原则的是（ ）
A．检修电路前要切断电源
B．多个大功率用电器工作时，可同时使用同一个插座
C．冰箱金属外壳应接地使用
D．使用试电笔辨别零线和火线时，手应接触笔尾金属体
12．某些特殊材料，在温度较低的环境下，电阻完全变为零，人们把这种材料叫“超导材料”。科学家致力于研发常温环境下的超导材料，若成功，则超导材料适合用于做（ ）
A．接线板的电线 B．电路中的保险丝
C．白炽灯的灯丝 D．电暖器的电热丝
13．如图甲所示，电阻R＝10Ω，闭合开关S时，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是（ ）
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在b端时电阻R与滑动变阻器串联
D．图乙中，滑片在b端时电流表的示数是0.12A
14．在图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的左端，此时灯泡L能够发光，电流表A和电压表V均有示数。已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是（ ）
A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L变得更亮
B．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变
C．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变大
D．若保持S2断开，将P移至变阻器最有端b，再闭合S1后，A表和V表均仍有示数
二、多选题
15．如图所示电路，电源电压不变，灯泡上标有“6V、？W”的字样。
①当开关S1断开，S2与a端连接时，电阻R1与灯泡L消耗的电功率之比为2：1，此时小灯泡正常发光，且在40s内通过灯泡的电荷量为10C。
②当开关S1闭合，S2与b端连接，电流表示数最小时，R1与R2所产生的热量之比为2：1。
③当S1断开，S2与a端连接时，电阻R1消耗的功率为P1；当S1闭合，S2与b端连接，滑动变阻器滑片P滑到b′端时，电阻R1消耗电功率为P2。
下列说法错误的是（ ）
A．小灯泡的额定功率为1.5W
B．电源电压为18V
C．在②中，电流表示数最小时，R2＝48Ω
D．P1：P2＝4：9
（多选）16．如图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法中正确的是（ ）
A．司南能够指南北是由于受到了地磁场的作用
B．桔槔利用了杠杆原理
C．正在发声的编钟一定在振动
D．紫砂壶利用了流速快，压强小的原理
（多选）17．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。已知压敏电阻的阻值是随所受压力的增大而减小的。以下电路不符合要求的是（ ）
A． B．
C． D．
（多选）18．陈强同学在物理实践活动中，设计了下图中的四种用电流表或电压表的示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定。当压力增大，电表的示数变小的电路有（ ）
A． B．
C． D．
（多选）19．在如图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（ ）
A．A1、A3示数不变，A2、V示数变小
B．V示数不变，A2示数变小
C．A1、A2、V示数不变，A3示数变小
D．A1示数不变，A3示数变小
（多选）20．如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P移到某位置时，电压表示数为10.0V，电流表示数为0.20A；再次移动滑动变阻器的滑片P到另一位置时，电压表示数为8.0V，电流表示数变化了0.20A，下列结果正确的是（ ）
A．R0的电阻为10Ω B．电源电压为18V
C．R0的功率变化了0.4W D．R0的功率变化了1.2W
三、填空题
21．如图所示，带电的橡胶棒能将不带电的“碳海绵”吸起，这说明 。
22．酒精的燃烧值是3.0×107焦/千克，完全燃烧1千克酒精放出的热量是 焦。
23．如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯 发光，它们的连接方式是 联；当同时闭合开关S1、S3时，会出现 现象。
24．如图所示是道路维修时常用的路面钻机（俗称“啄木鸟”），该机械利用压缩气体推动活塞将钻头打入路面。若路面钻机的额定功率为100kW，使用柴油机提供动力，正常工作1h50min需要完全燃烧50kg柴油，则完全燃烧50kg柴油放出的热量是 J，该柴油机的效率是 %．（柴油的热值是3.3×107J/kg）
25．在如图所示的电路中，当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲：I乙＝3：4：当开关S闭合，甲、乙两表均为电压表时，两表示数之比U甲：U乙＝ ，此时R1和R2消耗的功率之比P1：P2＝ 。
四、实验题
26．在测定额定电压为“2.5V”小灯泡电功率的分组实验中：
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）小明闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是 。排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为 W。
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如表），你认为这样处理数据是 （合理/不合理）的，理由： 。
实验序号
电压U/V
电流I/A
功率P/W
平均功率P/W
①
2.0
0.26
0.52
0.69
②
2.5
0.28
0.70
③
2.8
0.30
0.84
（4）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图像中，正确的是
。
27．小明在探究“电流与电阻的关系”的实验中，所选定值电阻的阻值分别为R1＝5Ω，R2＝10Ω，R3＝20Ω，滑动变阻器的规格为“15Ω 1A”。
（1）请按照图乙所示的实物电路，在图甲中的虚线框内画出滑动变阻器的电路符号。
（2）连接电路前开关应 ，连接好电路后开关闭合前滑片应置于 端（选填“A”或“B”），闭合开关后他发现电流表的指针向“0”刻度线的左侧偏，原因可能是： ；
（3）此实验中滑动变阻器的作用除了保护电路还可以 。
（4）连好电路后，按下列步骤进行实验：
①将R1接入电路，调节滑动变阻器，使电压表的示数为2.0V，记下I1。
②用R2替换R1接入电路，接下来的操作是：将滑动变阻器向 （选填“A”或“B”）移，直到电压表示数为 V。
（5）小明完成了本实验，测得实验数据如下表，由表测得的数据可以得出结论是 。
电压/V
2.0
电阻R/Ω
5
10
20
电流I/A
0.4
0.2
0.1
五、计算题
28．如图所示的电路中，电源电压保持不变，电阻R2＝20Ω，只闭合开关S时，电流表的示数为0.15A，开关S和S1均闭合时，电流表的示数为0.21A，求：
（1）通过R2电流；
（1）电源电压；
（2）电阻R1的阻值。
29．某物理兴趣小组的同学，用煤炉给10kg的水加热，若完全燃烧了0.3kg的煤，水的温度由20℃上升到80℃．C＝4.2×103J/（kg•℃），q＝3×107J/kg。求：
（1）水所吸收的热量；
（2）煤完全燃烧产生的热量；
（3）煤炉烧水时的热效率。
六、作图题
30．根据平面镜成像的特点，在图中画出物体AB在平面镜MN中所成的像。
31．如图所示，根据通电螺线管的N、S极，在括号内标出电源的正极和负极。
32．请在图中用笔画线代替导线将电灯、开关正确接入家庭电路。
33．如图所示，一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢刚好接触。作出小车向右匀速运动时小球受力的示意图。
34．如图1所示为一个三孔带开关的插座。此插座的优点是：不用拔下插座上的插头，只需将插座上的开关断开就可以安全切断插座电源。如果要把此插座接入家庭电路，部分电路已接好，请用图2所示笔画线代替导线将电路补画完整。
35．小磁针在通电螺线管产生的磁场中静止不动，如图，请标出电源的正负极符号，并标出小磁针的N极、S极。
七、综合题
36．某同学做了一个实验：取400g水放入烧杯中，测得水的温度为30℃，然后用酒精灯给水加热，直至水温上升到80℃。
（1）在上述过程中，水的内能增加了多少？
（2）有同学认为，水吸收的热量就等于酒精燃烧所放出的所有热量。你认为对吗？说明理由。
2023年山东省临沂市郯城县四校联考一模物理试卷
（参考答案）
一、单选题
1．我国随着航天事业发展需要，正在研制大功率液氢发动机。这种发动机主要是因为氢是有（ ）
A．较小的密度 B．较大的比热容
C．较高的热值 D．较低的沸点
【解答】解：火箭燃料燃烧，必须释放很大的能量。根据这个需要，选择液氢来做燃料，原因就是热值比较大。
故选：C。
2．如图所示是建郴永大道新式路灯，它“头顶”小风扇，“肩扛”太阳能电池板。有关这种新式路灯说法正确的是（ ）
A．小风扇是美化城市的时尚装饰
B．小风扇是用来给太阳能电池散热
C．小风扇是小型风力发电机
D．太阳能电池同时向小风扇和路灯供电
【解答】解：这种新能源的路灯，“头顶”的小风扇可以把风能转化为电能，“肩扛”太阳能电池板也可以把太阳能转化为电能；
这样无论是晴天还是阴天，此种路灯都可以发电，供路灯晚上照明使用。
故选：C。
3．下列科学家第一个发现电流磁效应的是（ ）
A．牛顿 B．欧姆 C．伽利略 D．奥斯特
【解答】解：
1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场。
故选：D。
4．关于公式R＝，下列说法中正确的是（ ）
A．导体的电阻由它两端的电压和通过它的电流决定
B．导体的电阻大小等于导体两端的电压跟通过它电流的比值
C．导体的电阻跟通过它的电流成反比
D．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零
【解答】解：电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，公式R＝只用来计算或测量电阻的大小，故B正确，ACD错误。
故选：B。
5．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（ ）
A．灯泡L1和L2发光时，两灯并联
B．电压表测的是灯泡L1的电压
C．灯泡熄灭是由于灯泡L2开路
D．灯泡熄灭是由于灯泡L2短路
【解答】解：由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是灯泡L2两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压；
某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象；电压表示数比原来还大，说明电压表与电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L2断路；
综上所述ABD错误，C正确。
故选：C。
6．东汉《论衡》一书中提到“顿牟掇芥”，指的是摩擦过的玳瑁（海龟）外壳吸引草屑的现象，这种吸引力是（ ）
A．分子间引力 B．带电体吸引轻小物体
C．磁极间引力 D．异种电荷间引力
【解答】解：摩擦过的玳瑁（海龟）外壳因摩擦起电而带上电荷，所以吸引轻小的草屑。
故选：B。
7．关于如图所示的四个情景，下列说法正确的是（ ）
A．甲图中两个底面削平的铅块紧压在一起后能吊住重物，主要是由于大气压强的存在
B．乙图中试管内的水沸腾后，水蒸气将软木塞推出，表明机械能可以转化为内能
C．丙图中红墨水在热水中比在冷水中扩散快，说明分子做无规则运动的剧烈程度与温度有关
D．丁图中活塞向下运动，这是内燃机的压缩冲程
【解答】解：
A、甲图中两个压紧的铅块能吊起钩码，是由于分子间存在引力，故A错误；
B、当加热试管到一定程度时，水蒸气的内能足够大会将塞子冲出，将水蒸气的内能转化为塞子的机械能，故B错误；
C、红墨水在热水中扩散的比冷水中快，说明温度越高，分子运动速度越快；故C正确；
D、图中冲程中火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程，故D错误。
故选：C。
8．校医在给体温异常的学生测体温时，体温计内水银的液面慢慢升高，在此过程中水银的（ ）
A．质量变大 B．内能变大 C．比热容变大 D．热值变大
【解答】解：A、质量是物体内所含物质的多少，由此可知，质量与物体的温度和体积无关，所以水银的质量不变，故A错误。
B、水银的温度升高，分子无规则运动变快，内能变大，故B正确；
C、比热容不随温度的变化而变化，水银的比热容不变，故C错误；
D、热值是燃料的一种特性，热值的大小只与燃料的种类有关，所以热值不变，故D错误。
故选：B。
9．如图电路中，电源电压保持不变，定值电阻R的阻值为Ra，闭合开关S，当滑动变阻器接入电路中的阻值为10Ω时，电压表的示数是Ua，断开开关S，把定值电阻R换成阻值为2Ra的另一个定值电阻，再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为Ua，则此时滑动变阻器接入电路中的阻值为（ ）
A．5Ω B．10Ω C．15Ω D．20Ω
【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测滑动变阻器两端的电压。
当定值电阻R的阻值为Ra和2Ra时，电压表的示数Ua不变（即变阻器两端的电压不变），
因串联电路中总电压等于各分电压之和，所以，两种情况下定值电阻两端的电压U定不变，
则定值电阻的阻值为Ra时，电路中的电流I＝，
定值电阻的阻值为2Ra时，电路中的电流I′＝，
因串联电路中总电阻等于各分电阻之和，
所以，由电源的电压不变可得：U＝I（Ra+R滑）＝I′（2Ra+R滑′），
即（Ra+R滑）＝（2Ra+R滑′），
整理可得：R滑′＝2R滑＝2×10Ω＝20Ω。
故选：D。
10．如图所示是探究磁生电的实验装置，下列说法正确的是（ ）
A．只要导体ab在磁场中运动就会产生电流
B．产生电流的方向只和导体运动方向有关
C．该实验装置和电动机工作原理相同
D．实验中产生的电流是由机械能转化而来的
【解答】解：A、感应电流产生的条件：①闭合电路的一部分导体；②在磁场中做切割磁感线运动；所以导体ab必须在磁场中做切割磁感线运动才能够产生感应电流，故A错误；
B、实验中感应电流的方向和导体的运动方向、磁感线方向有关，故B错误；
C、发电机是利用电磁感应现象工作的，电动机是利用通电线圈在磁场中受力转动原理工作的，所以该实验装置和电动机的工作原理不同，故C错误；
D、电磁感应现象将机械能转化为电能，所以实验中产生的电流是由机械能转化而来，故D正确。
故选：D。
11．以下不符合安全用电原则的是（ ）
A．检修电路前要切断电源
B．多个大功率用电器工作时，可同时使用同一个插座
C．冰箱金属外壳应接地使用
D．使用试电笔辨别零线和火线时，手应接触笔尾金属体
【解答】解：A、为了保证安全，检修电路前要切断电源，再进行检修，故A正确；
B、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾，故B错误；
C、有金属外壳的家用电器使用三脚插头接地，防止发生触电事故，所以冰箱金属外壳应接地使用，故C正确；
D、使用试电笔辨别零线和火线时，手应接触笔尾金属体，但不能接触笔尖金属体，故D正确。
故选：B。
12．某些特殊材料，在温度较低的环境下，电阻完全变为零，人们把这种材料叫“超导材料”。科学家致力于研发常温环境下的超导材料，若成功，则超导材料适合用于做（ ）
A．接线板的电线 B．电路中的保险丝
C．白炽灯的灯丝 D．电暖器的电热丝
【解答】解：
A、接线板的电线的电阻越小越好，这样即使电流较大，电线产生的热量较少，不会损坏电线，而超导体电阻为0，通电时不会产生热量，所以超导体可以制作接线板的电线，故A正确；
BCD．保险丝、白炽灯的灯丝、电暖器的电热丝都是利用电流的热效应工作的，需要有电阻，而超导体的电阻为0，所以不能用超导体来制作，故BCD错误。
故选：A。
13．如图甲所示，电阻R＝10Ω，闭合开关S时，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是（ ）
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在b端时电阻R与滑动变阻器串联
D．图乙中，滑片在b端时电流表的示数是0.12A
【解答】解：（1）由图甲知，变阻器与R串联，电流表测电路中电流，
当滑片在a端时，电路为R的简单电路，此时电路中电阻最小，电流最大，
由欧姆定律可得，电源的电压：
U＝I最大R＝0.6A×10Ω＝6V，故A错误；
当滑片在b端时，变阻器接入电路的阻值最大，电路中电流最小，
由串联电路特点和欧姆定律可得，变阻器的最大值：
Rab＝R总﹣R＝﹣R＝﹣10Ω＝50Ω，故B错误；
（2）由图乙知，滑片在b端时导线将电阻R短路，只有滑动变阻器的最大电阻接入电路，故C错误；
电路中的电流为：I＝＝＝0.12A，故D正确。
故选：D。
14．在图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的左端，此时灯泡L能够发光，电流表A和电压表V均有示数。已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是（ ）
A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L变得更亮
B．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变
C．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变大
D．若保持S2断开，将P移至变阻器最有端b，再闭合S1后，A表和V表均仍有示数
【解答】解：两开关均断开，P在a端时，电路中滑动变阻器短路，只有L接入电路，此时正常发光。
A、当保持S1和S2断开，让P缓慢向右滑动时，接入电路的电阻变大，灯泡中的电流减小，灯泡变暗，故A错误。
B、保持P在a处不动，S1仍断开，闭合S2后，电阻R0被滑动变阻器短路，电路不受影响，故A表和V表示数均不变，故B正确。
C、保持P在a处不动，S1仍断开，闭合S2后，电阻R被滑动变阻器短路，电路不受影响，故A表和V表示数均不变，故C错误。
D、保持S2断开，将P移至变阻器最右端b，再闭合S1后，灯及电压表被短路，电压表中无示数，故D错误。
故选：B。
二、多选题
15．如图所示电路，电源电压不变，灯泡上标有“6V、？W”的字样。
①当开关S1断开，S2与a端连接时，电阻R1与灯泡L消耗的电功率之比为2：1，此时小灯泡正常发光，且在40s内通过灯泡的电荷量为10C。
②当开关S1闭合，S2与b端连接，电流表示数最小时，R1与R2所产生的热量之比为2：1。
③当S1断开，S2与a端连接时，电阻R1消耗的功率为P1；当S1闭合，S2与b端连接，滑动变阻器滑片P滑到b′端时，电阻R1消耗电功率为P2。
下列说法错误的是（ ）
A．小灯泡的额定功率为1.5W
B．电源电压为18V
C．在②中，电流表示数最小时，R2＝48Ω
D．P1：P2＝4：9
【解答】解：
①由图知，当开关S1断开，S2与a端连接时，R1与L串联，
串联电路电流处处相等，则电路中电流：I＝I1＝IL＝＝＝0.25A，
此时小灯泡正常发光，则小灯泡的额定功率：P额＝U额I＝6V×0.25A＝1.5W，故A正确；
此时电阻R1与灯泡L消耗的电功率之比为2：1，
由P＝UI有：＝＝，即：＝，所以U1＝12V，
由串联电路的电压特点可得电源电压：U＝U1+U额＝12V+6V＝18V，故B正确；
由欧姆定律可得R1的阻值：R1＝＝＝48Ω；
此时电阻R1消耗的功率：P1＝U1I＝12V×0.25A＝3W；
②由图知，当开关S1闭合，S2与b端连接，R1与R2并联，电流表测干路电流，
当变阻器连入阻值最大时，电流表示数最小，此时R1与R2所产生的热量之比为2：1，
由Q＝W＝t可得：＝＝，即：＝，所以R2＝96Ω，故C错误；
此时电阻R1消耗电功率：P2＝＝＝6.75W；
则P1：P2＝3W：6.75W＝4：9，故D正确。
故选：C。
（多选）16．如图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法中正确的是（ ）
A．司南能够指南北是由于受到了地磁场的作用
B．桔槔利用了杠杆原理
C．正在发声的编钟一定在振动
D．紫砂壶利用了流速快，压强小的原理
【解答】解：A、地磁场能对地球附近的磁体产生磁力，所以司南能够指南北是受地磁场的作用。故A正确；
B、古代用来汲水的桔槔是杠杆的应用，其好处是可以省力。故B正确；
C、正在发声的物体都在振动，所以发声的编钟一定在振动。故C正确；
D、茶壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，故D错误。
故选：ABC。
（多选）17．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。已知压敏电阻的阻值是随所受压力的增大而减小的。以下电路不符合要求的是（ ）
A． B．
C． D．
【解答】解：A．由电路图可知，压敏电阻与定值电阻R0并联，电流表测干路电流；当压力增大时，压敏电阻的阻值减小，电路中的总电阻减小，由I＝可知，干路中的电流增大，即电流表的示数增大，故A符合要求；
B．由电路图可知，压敏电阻与定值电阻R0并联，电流表测R0支路的电流；因并联电路中各支路独立工作、互不影响，所以压力变化时电流表的示数不变，故B不符合要求；
C．由电路图可知，压敏电阻与定值电阻R0串联，电压表测R0两端的电压；当压力增大时，压敏电阻的阻值减小，压敏电阻分得的电压减小，由串联电路的分压特点可知，R0两端的电压变大，即电压表的示数变大，故C符合要求；
D．由电路图可知，压敏电阻与定值电阻R0串联，电压表测压敏电阻两端的电压；当压力增大时，压敏电阻的阻值减小，由串联电路中电阻越小分得的电压越小可知，电压表的示数减小，故D不符合要求。
故选：BD。
（多选）18．陈强同学在物理实践活动中，设计了下图中的四种用电流表或电压表的示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定。当压力增大，电表的示数变小的电路有（ ）
A． B．
C． D．
【解答】解：
A、电路为并联电路，电流表测量干路中的电流，当压力增大时，滑动变阻器接入电路的阻值增大，电路的总电阻增大，电流表的示数减小，故A正确；
B、电路为串联电路，电压表测量滑动变阻器两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，根据欧姆定律可得电路中的电流变小，定值电阻R两端的电压变小，根据串联电路总电压等于各分电压之和可知，变阻器两端的电压变大即电压表的示数变大，故B错误；
C、因为电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故C错误；
D、电路为串联电路，电压表测量定值电阻两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，根据欧姆定律可知电路中的电流变小，定值电阻两端的电压变小，即电压表的示数变小，故D正确。
故选：AD。
（多选）19．在如图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（ ）
A．A1、A3示数不变，A2、V示数变小
B．V示数不变，A2示数变小
C．A1、A2、V示数不变，A3示数变小
D．A1示数不变，A3示数变小
【解答】解：由电路图可知，R1与R2并联，电流表A1测R2支路的电流，电流表A2测R1支路的电流，电流表A3测干路电流，电压表V测电源两端的电压。
因电源的电压不变，
所以，滑片移动时，电压表V的示数不变，故A错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R2支路的电流不变，即电流表A1的示数不变，
在滑片P向右滑动过程中，R1接入电路中的电阻变大，
由I＝可知，通过R1支路的电流变小，即电流表A2的示数变小，故B正确、C错误；
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，即电流表A3的示数变小，故D正确。
故选：BD。
（多选）20．如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P移到某位置时，电压表示数为10.0V，电流表示数为0.20A；再次移动滑动变阻器的滑片P到另一位置时，电压表示数为8.0V，电流表示数变化了0.20A，下列结果正确的是（ ）
A．R0的电阻为10Ω B．电源电压为18V
C．R0的功率变化了0.4W D．R0的功率变化了1.2W
【解答】解：由电路图可知，定值电阻R0与滑动变阻器R串联，电流表测量电路电流，电压表测量滑动变阻器两端电压。
将滑动变阻器的滑片P移到某位置时，电压表示数为10.0V，电流表示数为0.20A，
因为串联电路两端电压等于各部分电压之和，
所以由I＝可得，电源的电压：U＝10V+0.2A×R0﹣﹣﹣﹣﹣﹣﹣①
根据串联电路分压规律可知，电压表示数由10V变为8V，说明滑动变阻器分得的电压减小，定值电阻两端电压变大，
由I＝可得，电路电流变大，即电路电流为0.2A+0.2A＝0.4A；
则U＝8V+0.4A×R0﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：U＝12V，R0＝10Ω，故A正确、B错误；
R0功率的变化量：ΔP0＝R0﹣R0＝（0.4A）2×10Ω﹣（0.2A）2×10Ω＝1.2W，故C错误，D正确。
故选：AD。
三、填空题
21．如图所示，带电的橡胶棒能将不带电的“碳海绵”吸起，这说明 带电体能吸引轻小物体 。
【解答】解：带电的橡胶棒吸引不带电的“碳海绵”，说明带电体能吸引不带电的轻小物体。
故答案为：带电体能吸引轻小物体。
22．酒精的燃烧值是3.0×107焦/千克，完全燃烧1千克酒精放出的热量是 3.0×107 焦。
【解答】解：由公式Q＝mq＝3.0×107J/kg×1kg＝3.0×107J；
故答案为：3.0×107。
23．如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯 L1、L2 发光，它们的连接方式是 并 联；当同时闭合开关S1、S3时，会出现 短路 现象。
【解答】解：（1）当开关S1、S2断开，S3、S4闭合时，L1、L2并联连接，因此灯泡L1、L2发光；
（2）当同时闭合开关S1、S3时，形成电源短路，灯泡都不会发光。
故答案为：L1、L2；并；短路。
24．如图所示是道路维修时常用的路面钻机（俗称“啄木鸟”），该机械利用压缩气体推动活塞将钻头打入路面。若路面钻机的额定功率为100kW，使用柴油机提供动力，正常工作1h50min需要完全燃烧50kg柴油，则完全燃烧50kg柴油放出的热量是 1.65×109 J，该柴油机的效率是 40 %．（柴油的热值是3.3×107J/kg）
【解答】解：（1）柴油完全燃烧能放出的热量：
Q放＝mq＝50kg×3.3×107J/kg＝1.65×109J；
（2）由P＝可得，
柴油机的有用功W有用＝Pt＝1×105W×6600s＝6.6×108J
该柴油机的效率η＝×100%＝×100%＝40%。
故答案为：1.65×109；40。
25．在如图所示的电路中，当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲：I乙＝3：4：当开关S闭合，甲、乙两表均为电压表时，两表示数之比U甲：U乙＝ 4：1 ，此时R1和R2消耗的功率之比P1：P2＝ 3：1 。
【解答】解：
（1）当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测通过R2的电流，乙测干路电流；
已知I甲：I乙＝3：4，即I2：（I1+I2）＝3：4；
解得I1：I2＝1：3；
因并联电路各支路的电压相等，则由欧姆定律得两支路的电阻之比：
R1：R2＝＝I2：I1＝3：1；
（2）当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测电源的电压，乙测R2两端的电压；
因串联电路各处的电流相等，根据欧姆定律可知，两电压表的示数之比：
＝＝＝＝＝＝4：1；
此时R1和R2消耗的功率之比P1：P2＝I2R1：I2R2＝R1：R2＝3：1；
故答案为：4：1；3：1。
四、实验题
26．在测定额定电压为“2.5V”小灯泡电功率的分组实验中：
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）小明闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是 小灯泡短路 。排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为 0.75 W。
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如表），你认为这样处理数据是 不合理 （合理/不合理）的，理由： 小灯泡在不同实际电压下的实际功率不同反映了小灯泡的明暗程度不同，求平均值没意义 。
实验序号
电压U/V
电流I/A
功率P/W
平均功率P/W
①
2.0
0.26
0.52
0.69
②
2.5
0.28
0.70
③
2.8
0.30
0.84
（4）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图像中，正确的是
A
。
【解答】解：（1）由小灯泡额定电压为“2.5V”，可选电压表的量程为“0～3V”，滑动变阻器要一上一下连接，小灯泡的右接线柱与滑动变阻器的上接线柱连接，如下图所示：
（2）灯泡不亮，电流表有示数，电压表无示数，说明与电压表并联的部分短路，即小灯泡短路；
电流表量程是0.6A，最小分度值是0.02A，电流表的示数I＝0.3A，灯泡的额定功率P＝UI＝2.5V×0.3A＝0.75W；
（3）灯泡在额定电压下的功率是额定功率，小华的说法是不合理的；小灯泡在不同实际电压下的实际功率不同反映了小灯泡的明暗程度不同，求平均值没意义；
（4）小灯泡与滑动变阻器串联，由公式可得，小灯泡功率P＝I2RL＝（）2RL，小灯泡的功率P随滑动变阻器阻值R增大时，电流减小，功率减小，利用数学知识对比图可选A。
故答案为：（1）如上图；（2）小灯泡短路；0.75；（3）不合理；小灯泡在不同实际电压下的实际功率不同反映了小灯泡的明暗程度不同，求平均值没意义；（4）A。
27．小明在探究“电流与电阻的关系”的实验中，所选定值电阻的阻值分别为R1＝5Ω，R2＝10Ω，R3＝20Ω，滑动变阻器的规格为“15Ω 1A”。
（1）请按照图乙所示的实物电路，在图甲中的虚线框内画出滑动变阻器的电路符号。
（2）连接电路前开关应 断开 ，连接好电路后开关闭合前滑片应置于 A 端（选填“A”或“B”），闭合开关后他发现电流表的指针向“0”刻度线的左侧偏，原因可能是： 电流表正负接线柱接反了 ；
（3）此实验中滑动变阻器的作用除了保护电路还可以 保持待测电阻两端的电压相同 。
（4）连好电路后，按下列步骤进行实验：
①将R1接入电路，调节滑动变阻器，使电压表的示数为2.0V，记下I1。
②用R2替换R1接入电路，接下来的操作是：将滑动变阻器向 A （选填“A”或“B”）移，直到电压表示数为 2.0 V。
（5）小明完成了本实验，测得实验数据如下表，由表测得的数据可以得出结论是 当电压一定时，通过导体的电流与导体的电阻成反比 。
电压/V
2.0
电阻R/Ω
5
10
20
电流I/A
0.4
0.2
0.1
【解答】解：（1）原实物图中，变阻器滑片以右电阻丝连入电路中，故电路图如下所示：
（2）连接电路前开关应断开，连接好电路后开关闭合前滑片应置于阻值最大处，即 A，闭合开关后他发现电流表的指针向“0”刻度线的左侧偏，原因可能是：电流表正负接线柱接反了；
（3）探究“电流与电阻的关系”时，要控制电阻的电压不变，故此实验中滑动变阻器的作用除了保护电路还可以保持待测电阻两端的电压相同；
（4）根据串联分压原理可知，将定值电阻用R2替换R1，接入电路电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2.0V；
（5）探究“电流与电阻的关系”时，要控制电阻的电压不变；
横向比较表中为数据可知，当电阻原来的几倍，通过的电流为原来的几之一，即当电压一定时，通过导体的电流与导体的电阻成反比。
故答案为：（1）如上所示；
（2）断开；A；电流表正负接线柱接反；
（3）保持待测电阻两端的电压相同
（4）A；2.0；
（5）当电压一定时，通过导体的电流与导体的电阻成反比。
五、计算题
28．如图所示的电路中，电源电压保持不变，电阻R2＝20Ω，只闭合开关S时，电流表的示数为0.15A，开关S和S1均闭合时，电流表的示数为0.21A，求：
（1）通过R2电流；
（1）电源电压；
（2）电阻R1的阻值。
【解答】解：（1）只闭合开关S时，电路中为R2的简单电路，电流表测通过R2的电流，电流表的示数为0.15A，所以通过R2电流为0.15A；
（2）由欧姆定律可得，电源电压的大小：U＝I2R2＝0.15A×20Ω＝3V。
（3）开关S和S1均闭合时，R1和R2并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，所以，通过R2电流不变，
因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流：I1＝I﹣I2＝0.21A﹣0.15A＝0.06A，
因并联电路中各支路两端的电压相等，所以，电阻R1的阻值：R1＝＝＝50Ω。
答：（1）通过R2电流为0.15A；
（2）电源电压的大小为3V；
（3）电阻R1的阻值为50Ω。
29．某物理兴趣小组的同学，用煤炉给10kg的水加热，若完全燃烧了0.3kg的煤，水的温度由20℃上升到80℃．C＝4.2×103J/（kg•℃），q＝3×107J/kg。求：
（1）水所吸收的热量；
（2）煤完全燃烧产生的热量；
（3）煤炉烧水时的热效率。
【解答】解：
（1）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×10kg×（80℃﹣20℃）＝2.52×106J；
（2）煤完全燃烧产生的热量：
Q放＝mq＝0.3kg×3×107J/kg＝9×106J；
（3）煤炉烧水时的热效率：
η＝＝×100%＝28%。
答：
（1）水所吸收的热量为2.52×106J；
（2）煤完全燃烧产生的热量为9×106J；
（3）煤炉烧水时的热效率为28%。
六、作图题
30．根据平面镜成像的特点，在图中画出物体AB在平面镜MN中所成的像。
【解答】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为物AB在平面镜中所成的像，如图所示：
31．如图所示，根据通电螺线管的N、S极，在括号内标出电源的正极和负极。
【解答】解：螺线管的左端为N极，以及线圈的绕向，利用安培定则可以确定螺线管中电流是从螺线管的右端流入左端流出。可以确定电源的正负极：右端为正极，左端为负极。
如下图所示：
32．请在图中用笔画线代替导线将电灯、开关正确接入家庭电路。
【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全，如图所示：
。
33．如图所示，一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢刚好接触。作出小车向右匀速运动时小球受力的示意图。
【解答】解：小车水平向右匀速运动，小球与竖直车厢壁刚好接触，只是接触不挤压，没有力的作用（若水平方向有支持力作用，则小球不会做匀速运动）；
因此小球受到两个力的作用：竖直向下的重力G，竖直向上的拉力F，根据力的示意图的做法，作图如下：
。
34．如图1所示为一个三孔带开关的插座。此插座的优点是：不用拔下插座上的插头，只需将插座上的开关断开就可以安全切断插座电源。如果要把此插座接入家庭电路，部分电路已接好，请用图2所示笔画线代替导线将电路补画完整。
【解答】解：三孔插座的安装方法：上孔接地线，右孔接火线，左孔接零线；
开关要接在火线和插座之间，由图可知，上面为火线、中间为零线、下面为地线；要使开关控制三孔插座，应将开关与插座的右孔连接。如图所示：
35．小磁针在通电螺线管产生的磁场中静止不动，如图，请标出电源的正负极符号，并标出小磁针的N极、S极。
【解答】解：根据电流表的接法：电流从电流表的正接线柱流入，可知电源的左端为负极，根据安培定则，伸出右手使大拇指指示螺线管的右端，则四指弯曲的方向为电流的方向，据此确定螺线管右端为N极，左端为S极，由磁极间的相互作用可知，小磁针左端为N极，右端为S极。故答案为：
七、综合题
36．某同学做了一个实验：取400g水放入烧杯中，测得水的温度为30℃，然后用酒精灯给水加热，直至水温上升到80℃。
（1）在上述过程中，水的内能增加了多少？
（2）有同学认为，水吸收的热量就等于酒精燃烧所放出的所有热量。你认为对吗？说明理由。
【解答】解：
（1）水内能的增加量即为水吸收的热量，则
ΔQ＝Q吸＝cm（t﹣t0）
＝4.2×103J/（kg•℃）×0.4kg×（70℃﹣20℃）
＝8.4×104J；
（2）由于支架、烧杯等均吸收热量，还有部分热量要散失到空气里，所以真正被水吸收的热量并不等于酒精燃烧放出的所有热量，所以此同学的说法不对。
答：（1）在此过程中，水的内能增加了8.4×104J；
（2）不对，因为支架、烧杯等均吸收热量，还有部分热量要散失到空气里。
2023年山东省临沂市郯城县四校联考一模物理试卷
一、单选题
1．我国随着航天事业发展需要，正在研制大功率液氢发动机。这种发动机主要是因为氢是有（ ）
A．较小的密度 B．较大的比热容
C．较高的热值 D．较低的沸点
2．如图所示是建郴永大道新式路灯，它“头顶”小风扇，“肩扛”太阳能电池板。有关这种新式路灯说法正确的是（ ）
A．小风扇是美化城市的时尚装饰
B．小风扇是用来给太阳能电池散热
C．小风扇是小型风力发电机
D．太阳能电池同时向小风扇和路灯供电
3．下列科学家第一个发现电流磁效应的是（ ）
A．牛顿 B．欧姆 C．伽利略 D．奥斯特
4．关于公式R＝，下列说法中正确的是（ ）
A．导体的电阻由它两端的电压和通过它的电流决定
B．导体的电阻大小等于导体两端的电压跟通过它电流的比值
C．导体的电阻跟通过它的电流成反比
D．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零
5．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（ ）
A．灯泡L1和L2发光时，两灯并联
B．电压表测的是灯泡L1的电压
C．灯泡熄灭是由于灯泡L2开路
D．灯泡熄灭是由于灯泡L2短路
6．东汉《论衡》一书中提到“顿牟掇芥”，指的是摩擦过的玳瑁（海龟）外壳吸引草屑的现象，这种吸引力是（ ）
A．分子间引力 B．带电体吸引轻小物体
C．磁极间引力 D．异种电荷间引力
7．关于如图所示的四个情景，下列说法正确的是（ ）
A．甲图中两个底面削平的铅块紧压在一起后能吊住重物，主要是由于大气压强的存在
B．乙图中试管内的水沸腾后，水蒸气将软木塞推出，表明机械能可以转化为内能
C．丙图中红墨水在热水中比在冷水中扩散快，说明分子做无规则运动的剧烈程度与温度有关
D．丁图中活塞向下运动，这是内燃机的压缩冲程
8．校医在给体温异常的学生测体温时，体温计内水银的液面慢慢升高，在此过程中水银的（ ）
A．质量变大 B．内能变大 C．比热容变大 D．热值变大
9．如图电路中，电源电压保持不变，定值电阻R的阻值为Ra，闭合开关S，当滑动变阻器接入电路中的阻值为10Ω时，电压表的示数是Ua，断开开关S，把定值电阻R换成阻值为2Ra的另一个定值电阻，再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为Ua，则此时滑动变阻器接入电路中的阻值为（ ）
A．5Ω B．10Ω C．15Ω D．20Ω
10．如图所示是探究磁生电的实验装置，下列说法正确的是（ ）
A．只要导体ab在磁场中运动就会产生电流
B．产生电流的方向只和导体运动方向有关
C．该实验装置和电动机工作原理相同
D．实验中产生的电流是由机械能转化而来的
11．以下不符合安全用电原则的是（ ）
A．检修电路前要切断电源
B．多个大功率用电器工作时，可同时使用同一个插座
C．冰箱金属外壳应接地使用
D．使用试电笔辨别零线和火线时，手应接触笔尾金属体
12．某些特殊材料，在温度较低的环境下，电阻完全变为零，人们把这种材料叫“超导材料”。科学家致力于研发常温环境下的超导材料，若成功，则超导材料适合用于做（ ）
A．接线板的电线 B．电路中的保险丝
C．白炽灯的灯丝 D．电暖器的电热丝
13．如图甲所示，电阻R＝10Ω，闭合开关S时，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是（ ）
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在b端时电阻R与滑动变阻器串联
D．图乙中，滑片在b端时电流表的示数是0.12A
14．在图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的左端，此时灯泡L能够发光，电流表A和电压表V均有示数。已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是（ ）
A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L变得更亮
B．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变
C．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变大
D．若保持S2断开，将P移至变阻器最有端b，再闭合S1后，A表和V表均仍有示数
二、多选题
15．如图所示电路，电源电压不变，灯泡上标有“6V、？W”的字样。
①当开关S1断开，S2与a端连接时，电阻R1与灯泡L消耗的电功率之比为2：1，此时小灯泡正常发光，且在40s内通过灯泡的电荷量为10C。
②当开关S1闭合，S2与b端连接，电流表示数最小时，R1与R2所产生的热量之比为2：1。
③当S1断开，S2与a端连接时，电阻R1消耗的功率为P1；当S1闭合，S2与b端连接，滑动变阻器滑片P滑到b′端时，电阻R1消耗电功率为P2。
下列说法错误的是（ ）
A．小灯泡的额定功率为1.5W
B．电源电压为18V
C．在②中，电流表示数最小时，R2＝48Ω
D．P1：P2＝4：9
（多选）16．如图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法中正确的是（ ）
A．司南能够指南北是由于受到了地磁场的作用
B．桔槔利用了杠杆原理
C．正在发声的编钟一定在振动
D．紫砂壶利用了流速快，压强小的原理
（多选）17．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。已知压敏电阻的阻值是随所受压力的增大而减小的。以下电路不符合要求的是（ ）
A． B．
C． D．
（多选）18．陈强同学在物理实践活动中，设计了下图中的四种用电流表或电压表的示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定。当压力增大，电表的示数变小的电路有（ ）
A． B．
C． D．
（多选）19．在如图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（ ）
A．A1、A3示数不变，A2、V示数变小
B．V示数不变，A2示数变小
C．A1、A2、V示数不变，A3示数变小
D．A1示数不变，A3示数变小
（多选）20．如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P移到某位置时，电压表示数为10.0V，电流表示数为0.20A；再次移动滑动变阻器的滑片P到另一位置时，电压表示数为8.0V，电流表示数变化了0.20A，下列结果正确的是（ ）
A．R0的电阻为10Ω B．电源电压为18V
C．R0的功率变化了0.4W D．R0的功率变化了1.2W
三、填空题
21．如图所示，带电的橡胶棒能将不带电的“碳海绵”吸起，这说明 。
22．酒精的燃烧值是3.0×107焦/千克，完全燃烧1千克酒精放出的热量是 焦。
23．如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯 发光，它们的连接方式是 联；当同时闭合开关S1、S3时，会出现 现象。
24．如图所示是道路维修时常用的路面钻机（俗称“啄木鸟”），该机械利用压缩气体推动活塞将钻头打入路面。若路面钻机的额定功率为100kW，使用柴油机提供动力，正常工作1h50min需要完全燃烧50kg柴油，则完全燃烧50kg柴油放出的热量是 J，该柴油机的效率是 %．（柴油的热值是3.3×107J/kg）
25．在如图所示的电路中，当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲：I乙＝3：4：当开关S闭合，甲、乙两表均为电压表时，两表示数之比U甲：U乙＝ ，此时R1和R2消耗的功率之比P1：P2＝ 。
四、实验题
26．在测定额定电压为“2.5V”小灯泡电功率的分组实验中：
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）小明闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是 。排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为 W。
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如表），你认为这样处理数据是 （合理/不合理）的，理由： 。
实验序号
电压U/V
电流I/A
功率P/W
平均功率P/W
①
2.0
0.26
0.52
0.69
②
2.5
0.28
0.70
③
2.8
0.30
0.84
（4）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图像中，正确的是
。
27．小明在探究“电流与电阻的关系”的实验中，所选定值电阻的阻值分别为R1＝5Ω，R2＝10Ω，R3＝20Ω，滑动变阻器的规格为“15Ω 1A”。
（1）请按照图乙所示的实物电路，在图甲中的虚线框内画出滑动变阻器的电路符号。
（2）连接电路前开关应 ，连接好电路后开关闭合前滑片应置于 端（选填“A”或“B”），闭合开关后他发现电流表的指针向“0”刻度线的左侧偏，原因可能是： ；
（3）此实验中滑动变阻器的作用除了保护电路还可以 。
（4）连好电路后，按下列步骤进行实验：
①将R1接入电路，调节滑动变阻器，使电压表的示数为2.0V，记下I1。
②用R2替换R1接入电路，接下来的操作是：将滑动变阻器向 （选填“A”或“B”）移，直到电压表示数为 V。
（5）小明完成了本实验，测得实验数据如下表，由表测得的数据可以得出结论是 。
电压/V
2.0
电阻R/Ω
5
10
20
电流I/A
0.4
0.2
0.1
五、计算题
28．如图所示的电路中，电源电压保持不变，电阻R2＝20Ω，只闭合开关S时，电流表的示数为0.15A，开关S和S1均闭合时，电流表的示数为0.21A，求：
（1）通过R2电流；
（1）电源电压；
（2）电阻R1的阻值。
29．某物理兴趣小组的同学，用煤炉给10kg的水加热，若完全燃烧了0.3kg的煤，水的温度由20℃上升到80℃．C＝4.2×103J/（kg•℃），q＝3×107J/kg。求：
（1）水所吸收的热量；
（2）煤完全燃烧产生的热量；
（3）煤炉烧水时的热效率。
六、作图题
30．根据平面镜成像的特点，在图中画出物体AB在平面镜MN中所成的像。
31．如图所示，根据通电螺线管的N、S极，在括号内标出电源的正极和负极。
32．请在图中用笔画线代替导线将电灯、开关正确接入家庭电路。
33．如图所示，一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢刚好接触。作出小车向右匀速运动时小球受力的示意图。
34．如图1所示为一个三孔带开关的插座。此插座的优点是：不用拔下插座上的插头，只需将插座上的开关断开就可以安全切断插座电源。如果要把此插座接入家庭电路，部分电路已接好，请用图2所示笔画线代替导线将电路补画完整。
35．小磁针在通电螺线管产生的磁场中静止不动，如图，请标出电源的正负极符号，并标出小磁针的N极、S极。
七、综合题
36．某同学做了一个实验：取400g水放入烧杯中，测得水的温度为30℃，然后用酒精灯给水加热，直至水温上升到80℃。
（1）在上述过程中，水的内能增加了多少？
（2）有同学认为，水吸收的热量就等于酒精燃烧所放出的所有热量。你认为对吗？说明理由。
2023年山东省临沂市郯城县四校联考一模物理试卷
（参考答案）
一、单选题
1．我国随着航天事业发展需要，正在研制大功率液氢发动机。这种发动机主要是因为氢是有（ ）
A．较小的密度 B．较大的比热容
C．较高的热值 D．较低的沸点
【解答】解：火箭燃料燃烧，必须释放很大的能量。根据这个需要，选择液氢来做燃料，原因就是热值比较大。
故选：C。
2．如图所示是建郴永大道新式路灯，它“头顶”小风扇，“肩扛”太阳能电池板。有关这种新式路灯说法正确的是（ ）
A．小风扇是美化城市的时尚装饰
B．小风扇是用来给太阳能电池散热
C．小风扇是小型风力发电机
D．太阳能电池同时向小风扇和路灯供电
【解答】解：这种新能源的路灯，“头顶”的小风扇可以把风能转化为电能，“肩扛”太阳能电池板也可以把太阳能转化为电能；
这样无论是晴天还是阴天，此种路灯都可以发电，供路灯晚上照明使用。
故选：C。
3．下列科学家第一个发现电流磁效应的是（ ）
A．牛顿 B．欧姆 C．伽利略 D．奥斯特
【解答】解：
1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场。
故选：D。
4．关于公式R＝，下列说法中正确的是（ ）
A．导体的电阻由它两端的电压和通过它的电流决定
B．导体的电阻大小等于导体两端的电压跟通过它电流的比值
C．导体的电阻跟通过它的电流成反比
D．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零
【解答】解：电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，公式R＝只用来计算或测量电阻的大小，故B正确，ACD错误。
故选：B。
5．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（ ）
A．灯泡L1和L2发光时，两灯并联
B．电压表测的是灯泡L1的电压
C．灯泡熄灭是由于灯泡L2开路
D．灯泡熄灭是由于灯泡L2短路
【解答】解：由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是灯泡L2两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压；
某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象；电压表示数比原来还大，说明电压表与电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L2断路；
综上所述ABD错误，C正确。
故选：C。
6．东汉《论衡》一书中提到“顿牟掇芥”，指的是摩擦过的玳瑁（海龟）外壳吸引草屑的现象，这种吸引力是（ ）
A．分子间引力 B．带电体吸引轻小物体
C．磁极间引力 D．异种电荷间引力
【解答】解：摩擦过的玳瑁（海龟）外壳因摩擦起电而带上电荷，所以吸引轻小的草屑。
故选：B。
7．关于如图所示的四个情景，下列说法正确的是（ ）
A．甲图中两个底面削平的铅块紧压在一起后能吊住重物，主要是由于大气压强的存在
B．乙图中试管内的水沸腾后，水蒸气将软木塞推出，表明机械能可以转化为内能
C．丙图中红墨水在热水中比在冷水中扩散快，说明分子做无规则运动的剧烈程度与温度有关
D．丁图中活塞向下运动，这是内燃机的压缩冲程
【解答】解：
A、甲图中两个压紧的铅块能吊起钩码，是由于分子间存在引力，故A错误；
B、当加热试管到一定程度时，水蒸气的内能足够大会将塞子冲出，将水蒸气的内能转化为塞子的机械能，故B错误；
C、红墨水在热水中扩散的比冷水中快，说明温度越高，分子运动速度越快；故C正确；
D、图中冲程中火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程，故D错误。
故选：C。
8．校医在给体温异常的学生测体温时，体温计内水银的液面慢慢升高，在此过程中水银的（ ）
A．质量变大 B．内能变大 C．比热容变大 D．热值变大
【解答】解：A、质量是物体内所含物质的多少，由此可知，质量与物体的温度和体积无关，所以水银的质量不变，故A错误。
B、水银的温度升高，分子无规则运动变快，内能变大，故B正确；
C、比热容不随温度的变化而变化，水银的比热容不变，故C错误；
D、热值是燃料的一种特性，热值的大小只与燃料的种类有关，所以热值不变，故D错误。
故选：B。
9．如图电路中，电源电压保持不变，定值电阻R的阻值为Ra，闭合开关S，当滑动变阻器接入电路中的阻值为10Ω时，电压表的示数是Ua，断开开关S，把定值电阻R换成阻值为2Ra的另一个定值电阻，再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为Ua，则此时滑动变阻器接入电路中的阻值为（ ）
A．5Ω B．10Ω C．15Ω D．20Ω
【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测滑动变阻器两端的电压。
当定值电阻R的阻值为Ra和2Ra时，电压表的示数Ua不变（即变阻器两端的电压不变），
因串联电路中总电压等于各分电压之和，所以，两种情况下定值电阻两端的电压U定不变，
则定值电阻的阻值为Ra时，电路中的电流I＝，
定值电阻的阻值为2Ra时，电路中的电流I′＝，
因串联电路中总电阻等于各分电阻之和，
所以，由电源的电压不变可得：U＝I（Ra+R滑）＝I′（2Ra+R滑′），
即（Ra+R滑）＝（2Ra+R滑′），
整理可得：R滑′＝2R滑＝2×10Ω＝20Ω。
故选：D。
10．如图所示是探究磁生电的实验装置，下列说法正确的是（ ）
A．只要导体ab在磁场中运动就会产生电流
B．产生电流的方向只和导体运动方向有关
C．该实验装置和电动机工作原理相同
D．实验中产生的电流是由机械能转化而来的
【解答】解：A、感应电流产生的条件：①闭合电路的一部分导体；②在磁场中做切割磁感线运动；所以导体ab必须在磁场中做切割磁感线运动才能够产生感应电流，故A错误；
B、实验中感应电流的方向和导体的运动方向、磁感线方向有关，故B错误；
C、发电机是利用电磁感应现象工作的，电动机是利用通电线圈在磁场中受力转动原理工作的，所以该实验装置和电动机的工作原理不同，故C错误；
D、电磁感应现象将机械能转化为电能，所以实验中产生的电流是由机械能转化而来，故D正确。
故选：D。
11．以下不符合安全用电原则的是（ ）
A．检修电路前要切断电源
B．多个大功率用电器工作时，可同时使用同一个插座
C．冰箱金属外壳应接地使用
D．使用试电笔辨别零线和火线时，手应接触笔尾金属体
【解答】解：A、为了保证安全，检修电路前要切断电源，再进行检修，故A正确；
B、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾，故B错误；
C、有金属外壳的家用电器使用三脚插头接地，防止发生触电事故，所以冰箱金属外壳应接地使用，故C正确；
D、使用试电笔辨别零线和火线时，手应接触笔尾金属体，但不能接触笔尖金属体，故D正确。
故选：B。
12．某些特殊材料，在温度较低的环境下，电阻完全变为零，人们把这种材料叫“超导材料”。科学家致力于研发常温环境下的超导材料，若成功，则超导材料适合用于做（ ）
A．接线板的电线 B．电路中的保险丝
C．白炽灯的灯丝 D．电暖器的电热丝
【解答】解：
A、接线板的电线的电阻越小越好，这样即使电流较大，电线产生的热量较少，不会损坏电线，而超导体电阻为0，通电时不会产生热量，所以超导体可以制作接线板的电线，故A正确；
BCD．保险丝、白炽灯的灯丝、电暖器的电热丝都是利用电流的热效应工作的，需要有电阻，而超导体的电阻为0，所以不能用超导体来制作，故BCD错误。
故选：A。
13．如图甲所示，电阻R＝10Ω，闭合开关S时，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是（ ）
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在b端时电阻R与滑动变阻器串联
D．图乙中，滑片在b端时电流表的示数是0.12A
【解答】解：（1）由图甲知，变阻器与R串联，电流表测电路中电流，
当滑片在a端时，电路为R的简单电路，此时电路中电阻最小，电流最大，
由欧姆定律可得，电源的电压：
U＝I最大R＝0.6A×10Ω＝6V，故A错误；
当滑片在b端时，变阻器接入电路的阻值最大，电路中电流最小，
由串联电路特点和欧姆定律可得，变阻器的最大值：
Rab＝R总﹣R＝﹣R＝﹣10Ω＝50Ω，故B错误；
（2）由图乙知，滑片在b端时导线将电阻R短路，只有滑动变阻器的最大电阻接入电路，故C错误；
电路中的电流为：I＝＝＝0.12A，故D正确。
故选：D。
14．在图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的左端，此时灯泡L能够发光，电流表A和电压表V均有示数。已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是（ ）
A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L变得更亮
B．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变
C．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变大
D．若保持S2断开，将P移至变阻器最有端b，再闭合S1后，A表和V表均仍有示数
【解答】解：两开关均断开，P在a端时，电路中滑动变阻器短路，只有L接入电路，此时正常发光。
A、当保持S1和S2断开，让P缓慢向右滑动时，接入电路的电阻变大，灯泡中的电流减小，灯泡变暗，故A错误。
B、保持P在a处不动，S1仍断开，闭合S2后，电阻R0被滑动变阻器短路，电路不受影响，故A表和V表示数均不变，故B正确。
C、保持P在a处不动，S1仍断开，闭合S2后，电阻R被滑动变阻器短路，电路不受影响，故A表和V表示数均不变，故C错误。
D、保持S2断开，将P移至变阻器最右端b，再闭合S1后，灯及电压表被短路，电压表中无示数，故D错误。
故选：B。
二、多选题
15．如图所示电路，电源电压不变，灯泡上标有“6V、？W”的字样。
①当开关S1断开，S2与a端连接时，电阻R1与灯泡L消耗的电功率之比为2：1，此时小灯泡正常发光，且在40s内通过灯泡的电荷量为10C。
②当开关S1闭合，S2与b端连接，电流表示数最小时，R1与R2所产生的热量之比为2：1。
③当S1断开，S2与a端连接时，电阻R1消耗的功率为P1；当S1闭合，S2与b端连接，滑动变阻器滑片P滑到b′端时，电阻R1消耗电功率为P2。
下列说法错误的是（ ）
A．小灯泡的额定功率为1.5W
B．电源电压为18V
C．在②中，电流表示数最小时，R2＝48Ω
D．P1：P2＝4：9
【解答】解：
①由图知，当开关S1断开，S2与a端连接时，R1与L串联，
串联电路电流处处相等，则电路中电流：I＝I1＝IL＝＝＝0.25A，
此时小灯泡正常发光，则小灯泡的额定功率：P额＝U额I＝6V×0.25A＝1.5W，故A正确；
此时电阻R1与灯泡L消耗的电功率之比为2：1，
由P＝UI有：＝＝，即：＝，所以U1＝12V，
由串联电路的电压特点可得电源电压：U＝U1+U额＝12V+6V＝18V，故B正确；
由欧姆定律可得R1的阻值：R1＝＝＝48Ω；
此时电阻R1消耗的功率：P1＝U1I＝12V×0.25A＝3W；
②由图知，当开关S1闭合，S2与b端连接，R1与R2并联，电流表测干路电流，
当变阻器连入阻值最大时，电流表示数最小，此时R1与R2所产生的热量之比为2：1，
由Q＝W＝t可得：＝＝，即：＝，所以R2＝96Ω，故C错误；
此时电阻R1消耗电功率：P2＝＝＝6.75W；
则P1：P2＝3W：6.75W＝4：9，故D正确。
故选：C。
（多选）16．如图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法中正确的是（ ）
A．司南能够指南北是由于受到了地磁场的作用
B．桔槔利用了杠杆原理
C．正在发声的编钟一定在振动
D．紫砂壶利用了流速快，压强小的原理
【解答】解：A、地磁场能对地球附近的磁体产生磁力，所以司南能够指南北是受地磁场的作用。故A正确；
B、古代用来汲水的桔槔是杠杆的应用，其好处是可以省力。故B正确；
C、正在发声的物体都在振动，所以发声的编钟一定在振动。故C正确；
D、茶壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，故D错误。
故选：ABC。
（多选）17．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。已知压敏电阻的阻值是随所受压力的增大而减小的。以下电路不符合要求的是（ ）
A． B．
C． D．
【解答】解：A．由电路图可知，压敏电阻与定值电阻R0并联，电流表测干路电流；当压力增大时，压敏电阻的阻值减小，电路中的总电阻减小，由I＝可知，干路中的电流增大，即电流表的示数增大，故A符合要求；
B．由电路图可知，压敏电阻与定值电阻R0并联，电流表测R0支路的电流；因并联电路中各支路独立工作、互不影响，所以压力变化时电流表的示数不变，故B不符合要求；
C．由电路图可知，压敏电阻与定值电阻R0串联，电压表测R0两端的电压；当压力增大时，压敏电阻的阻值减小，压敏电阻分得的电压减小，由串联电路的分压特点可知，R0两端的电压变大，即电压表的示数变大，故C符合要求；
D．由电路图可知，压敏电阻与定值电阻R0串联，电压表测压敏电阻两端的电压；当压力增大时，压敏电阻的阻值减小，由串联电路中电阻越小分得的电压越小可知，电压表的示数减小，故D不符合要求。
故选：BD。
（多选）18．陈强同学在物理实践活动中，设计了下图中的四种用电流表或电压表的示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定。当压力增大，电表的示数变小的电路有（ ）
A． B．
C． D．
【解答】解：
A、电路为并联电路，电流表测量干路中的电流，当压力增大时，滑动变阻器接入电路的阻值增大，电路的总电阻增大，电流表的示数减小，故A正确；
B、电路为串联电路，电压表测量滑动变阻器两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，根据欧姆定律可得电路中的电流变小，定值电阻R两端的电压变小，根据串联电路总电压等于各分电压之和可知，变阻器两端的电压变大即电压表的示数变大，故B错误；
C、因为电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故C错误；
D、电路为串联电路，电压表测量定值电阻两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，根据欧姆定律可知电路中的电流变小，定值电阻两端的电压变小，即电压表的示数变小，故D正确。
故选：AD。
（多选）19．在如图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（ ）
A．A1、A3示数不变，A2、V示数变小
B．V示数不变，A2示数变小
C．A1、A2、V示数不变，A3示数变小
D．A1示数不变，A3示数变小
【解答】解：由电路图可知，R1与R2并联，电流表A1测R2支路的电流，电流表A2测R1支路的电流，电流表A3测干路电流，电压表V测电源两端的电压。
因电源的电压不变，
所以，滑片移动时，电压表V的示数不变，故A错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R2支路的电流不变，即电流表A1的示数不变，
在滑片P向右滑动过程中，R1接入电路中的电阻变大，
由I＝可知，通过R1支路的电流变小，即电流表A2的示数变小，故B正确、C错误；
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，即电流表A3的示数变小，故D正确。
故选：BD。
（多选）20．如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P移到某位置时，电压表示数为10.0V，电流表示数为0.20A；再次移动滑动变阻器的滑片P到另一位置时，电压表示数为8.0V，电流表示数变化了0.20A，下列结果正确的是（ ）
A．R0的电阻为10Ω B．电源电压为18V
C．R0的功率变化了0.4W D．R0的功率变化了1.2W
【解答】解：由电路图可知，定值电阻R0与滑动变阻器R串联，电流表测量电路电流，电压表测量滑动变阻器两端电压。
将滑动变阻器的滑片P移到某位置时，电压表示数为10.0V，电流表示数为0.20A，
因为串联电路两端电压等于各部分电压之和，
所以由I＝可得，电源的电压：U＝10V+0.2A×R0﹣﹣﹣﹣﹣﹣﹣①
根据串联电路分压规律可知，电压表示数由10V变为8V，说明滑动变阻器分得的电压减小，定值电阻两端电压变大，
由I＝可得，电路电流变大，即电路电流为0.2A+0.2A＝0.4A；
则U＝8V+0.4A×R0﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：U＝12V，R0＝10Ω，故A正确、B错误；
R0功率的变化量：ΔP0＝R0﹣R0＝（0.4A）2×10Ω﹣（0.2A）2×10Ω＝1.2W，故C错误，D正确。
故选：AD。
三、填空题
21．如图所示，带电的橡胶棒能将不带电的“碳海绵”吸起，这说明 带电体能吸引轻小物体 。
【解答】解：带电的橡胶棒吸引不带电的“碳海绵”，说明带电体能吸引不带电的轻小物体。
故答案为：带电体能吸引轻小物体。
22．酒精的燃烧值是3.0×107焦/千克，完全燃烧1千克酒精放出的热量是 3.0×107 焦。
【解答】解：由公式Q＝mq＝3.0×107J/kg×1kg＝3.0×107J；
故答案为：3.0×107。
23．如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯 L1、L2 发光，它们的连接方式是 并 联；当同时闭合开关S1、S3时，会出现 短路 现象。
【解答】解：（1）当开关S1、S2断开，S3、S4闭合时，L1、L2并联连接，因此灯泡L1、L2发光；
（2）当同时闭合开关S1、S3时，形成电源短路，灯泡都不会发光。
故答案为：L1、L2；并；短路。
24．如图所示是道路维修时常用的路面钻机（俗称“啄木鸟”），该机械利用压缩气体推动活塞将钻头打入路面。若路面钻机的额定功率为100kW，使用柴油机提供动力，正常工作1h50min需要完全燃烧50kg柴油，则完全燃烧50kg柴油放出的热量是 1.65×109 J，该柴油机的效率是 40 %．（柴油的热值是3.3×107J/kg）
【解答】解：（1）柴油完全燃烧能放出的热量：
Q放＝mq＝50kg×3.3×107J/kg＝1.65×109J；
（2）由P＝可得，
柴油机的有用功W有用＝Pt＝1×105W×6600s＝6.6×108J
该柴油机的效率η＝×100%＝×100%＝40%。
故答案为：1.65×109；40。
25．在如图所示的电路中，当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲：I乙＝3：4：当开关S闭合，甲、乙两表均为电压表时，两表示数之比U甲：U乙＝ 4：1 ，此时R1和R2消耗的功率之比P1：P2＝ 3：1 。
【解答】解：
（1）当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测通过R2的电流，乙测干路电流；
已知I甲：I乙＝3：4，即I2：（I1+I2）＝3：4；
解得I1：I2＝1：3；
因并联电路各支路的电压相等，则由欧姆定律得两支路的电阻之比：
R1：R2＝＝I2：I1＝3：1；
（2）当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测电源的电压，乙测R2两端的电压；
因串联电路各处的电流相等，根据欧姆定律可知，两电压表的示数之比：
＝＝＝＝＝＝4：1；
此时R1和R2消耗的功率之比P1：P2＝I2R1：I2R2＝R1：R2＝3：1；
故答案为：4：1；3：1。
四、实验题
26．在测定额定电压为“2.5V”小灯泡电功率的分组实验中：
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）小明闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是 小灯泡短路 。排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为 0.75 W。
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如表），你认为这样处理数据是 不合理 （合理/不合理）的，理由： 小灯泡在不同实际电压下的实际功率不同反映了小灯泡的明暗程度不同，求平均值没意义 。
实验序号
电压U/V
电流I/A
功率P/W
平均功率P/W
①
2.0
0.26
0.52
0.69
②
2.5
0.28
0.70
③
2.8
0.30
0.84
（4）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图像中，正确的是
A
。
【解答】解：（1）由小灯泡额定电压为“2.5V”，可选电压表的量程为“0～3V”，滑动变阻器要一上一下连接，小灯泡的右接线柱与滑动变阻器的上接线柱连接，如下图所示：
（2）灯泡不亮，电流表有示数，电压表无示数，说明与电压表并联的部分短路，即小灯泡短路；
电流表量程是0.6A，最小分度值是0.02A，电流表的示数I＝0.3A，灯泡的额定功率P＝UI＝2.5V×0.3A＝0.75W；
（3）灯泡在额定电压下的功率是额定功率，小华的说法是不合理的；小灯泡在不同实际电压下的实际功率不同反映了小灯泡的明暗程度不同，求平均值没意义；
（4）小灯泡与滑动变阻器串联，由公式可得，小灯泡功率P＝I2RL＝（）2RL，小灯泡的功率P随滑动变阻器阻值R增大时，电流减小，功率减小，利用数学知识对比图可选A。
故答案为：（1）如上图；（2）小灯泡短路；0.75；（3）不合理；小灯泡在不同实际电压下的实际功率不同反映了小灯泡的明暗程度不同，求平均值没意义；（4）A。
27．小明在探究“电流与电阻的关系”的实验中，所选定值电阻的阻值分别为R1＝5Ω，R2＝10Ω，R3＝20Ω，滑动变阻器的规格为“15Ω 1A”。
（1）请按照图乙所示的实物电路，在图甲中的虚线框内画出滑动变阻器的电路符号。
（2）连接电路前开关应 断开 ，连接好电路后开关闭合前滑片应置于 A 端（选填“A”或“B”），闭合开关后他发现电流表的指针向“0”刻度线的左侧偏，原因可能是： 电流表正负接线柱接反了 ；
（3）此实验中滑动变阻器的作用除了保护电路还可以 保持待测电阻两端的电压相同 。
（4）连好电路后，按下列步骤进行实验：
①将R1接入电路，调节滑动变阻器，使电压表的示数为2.0V，记下I1。
②用R2替换R1接入电路，接下来的操作是：将滑动变阻器向 A （选填“A”或“B”）移，直到电压表示数为 2.0 V。
（5）小明完成了本实验，测得实验数据如下表，由表测得的数据可以得出结论是 当电压一定时，通过导体的电流与导体的电阻成反比 。
电压/V
2.0
电阻R/Ω
5
10
20
电流I/A
0.4
0.2
0.1
【解答】解：（1）原实物图中，变阻器滑片以右电阻丝连入电路中，故电路图如下所示：
（2）连接电路前开关应断开，连接好电路后开关闭合前滑片应置于阻值最大处，即 A，闭合开关后他发现电流表的指针向“0”刻度线的左侧偏，原因可能是：电流表正负接线柱接反了；
（3）探究“电流与电阻的关系”时，要控制电阻的电压不变，故此实验中滑动变阻器的作用除了保护电路还可以保持待测电阻两端的电压相同；
（4）根据串联分压原理可知，将定值电阻用R2替换R1，接入电路电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2.0V；
（5）探究“电流与电阻的关系”时，要控制电阻的电压不变；
横向比较表中为数据可知，当电阻原来的几倍，通过的电流为原来的几之一，即当电压一定时，通过导体的电流与导体的电阻成反比。
故答案为：（1）如上所示；
（2）断开；A；电流表正负接线柱接反；
（3）保持待测电阻两端的电压相同
（4）A；2.0；
（5）当电压一定时，通过导体的电流与导体的电阻成反比。
五、计算题
28．如图所示的电路中，电源电压保持不变，电阻R2＝20Ω，只闭合开关S时，电流表的示数为0.15A，开关S和S1均闭合时，电流表的示数为0.21A，求：
（1）通过R2电流；
（1）电源电压；
（2）电阻R1的阻值。
【解答】解：（1）只闭合开关S时，电路中为R2的简单电路，电流表测通过R2的电流，电流表的示数为0.15A，所以通过R2电流为0.15A；
（2）由欧姆定律可得，电源电压的大小：U＝I2R2＝0.15A×20Ω＝3V。
（3）开关S和S1均闭合时，R1和R2并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，所以，通过R2电流不变，
因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流：I1＝I﹣I2＝0.21A﹣0.15A＝0.06A，
因并联电路中各支路两端的电压相等，所以，电阻R1的阻值：R1＝＝＝50Ω。
答：（1）通过R2电流为0.15A；
（2）电源电压的大小为3V；
（3）电阻R1的阻值为50Ω。
29．某物理兴趣小组的同学，用煤炉给10kg的水加热，若完全燃烧了0.3kg的煤，水的温度由20℃上升到80℃．C＝4.2×103J/（kg•℃），q＝3×107J/kg。求：
（1）水所吸收的热量；
（2）煤完全燃烧产生的热量；
（3）煤炉烧水时的热效率。
【解答】解：
（1）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×10kg×（80℃﹣20℃）＝2.52×106J；
（2）煤完全燃烧产生的热量：
Q放＝mq＝0.3kg×3×107J/kg＝9×106J；
（3）煤炉烧水时的热效率：
η＝＝×100%＝28%。
答：
（1）水所吸收的热量为2.52×106J；
（2）煤完全燃烧产生的热量为9×106J；
（3）煤炉烧水时的热效率为28%。
六、作图题
30．根据平面镜成像的特点，在图中画出物体AB在平面镜MN中所成的像。
【解答】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为物AB在平面镜中所成的像，如图所示：
31．如图所示，根据通电螺线管的N、S极，在括号内标出电源的正极和负极。
【解答】解：螺线管的左端为N极，以及线圈的绕向，利用安培定则可以确定螺线管中电流是从螺线管的右端流入左端流出。可以确定电源的正负极：右端为正极，左端为负极。
如下图所示：
32．请在图中用笔画线代替导线将电灯、开关正确接入家庭电路。
【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全，如图所示：
。
33．如图所示，一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢刚好接触。作出小车向右匀速运动时小球受力的示意图。
【解答】解：小车水平向右匀速运动，小球与竖直车厢壁刚好接触，只是接触不挤压，没有力的作用（若水平方向有支持力作用，则小球不会做匀速运动）；
因此小球受到两个力的作用：竖直向下的重力G，竖直向上的拉力F，根据力的示意图的做法，作图如下：
。
34．如图1所示为一个三孔带开关的插座。此插座的优点是：不用拔下插座上的插头，只需将插座上的开关断开就可以安全切断插座电源。如果要把此插座接入家庭电路，部分电路已接好，请用图2所示笔画线代替导线将电路补画完整。
【解答】解：三孔插座的安装方法：上孔接地线，右孔接火线，左孔接零线；
开关要接在火线和插座之间，由图可知，上面为火线、中间为零线、下面为地线；要使开关控制三孔插座，应将开关与插座的右孔连接。如图所示：
35．小磁针在通电螺线管产生的磁场中静止不动，如图，请标出电源的正负极符号，并标出小磁针的N极、S极。
【解答】解：根据电流表的接法：电流从电流表的正接线柱流入，可知电源的左端为负极，根据安培定则，伸出右手使大拇指指示螺线管的右端，则四指弯曲的方向为电流的方向，据此确定螺线管右端为N极，左端为S极，由磁极间的相互作用可知，小磁针左端为N极，右端为S极。故答案为：
七、综合题
36．某同学做了一个实验：取400g水放入烧杯中，测得水的温度为30℃，然后用酒精灯给水加热，直至水温上升到80℃。
（1）在上述过程中，水的内能增加了多少？
（2）有同学认为，水吸收的热量就等于酒精燃烧所放出的所有热量。你认为对吗？说明理由。
【解答】解：
（1）水内能的增加量即为水吸收的热量，则
ΔQ＝Q吸＝cm（t﹣t0）
＝4.2×103J/（kg•℃）×0.4kg×（70℃﹣20℃）
＝8.4×104J；
（2）由于支架、烧杯等均吸收热量，还有部分热量要散失到空气里，所以真正被水吸收的热量并不等于酒精燃烧放出的所有热量，所以此同学的说法不对。
答：（1）在此过程中，水的内能增加了8.4×104J；
（2）不对，因为支架、烧杯等均吸收热量，还有部分热量要散失到空气里。
相关试卷
山东省临沂市郯城县2023-2024学年物理九上期末联考试题含答案： 这是一份山东省临沂市郯城县2023-2024学年物理九上期末联考试题含答案，共14页。试卷主要包含了已知，下列估测最接近实际的是等内容，欢迎下载使用。
2023年山东省临沂市郯城县中考二模物理试题(无答案)： 这是一份2023年山东省临沂市郯城县中考二模物理试题(无答案)，共9页。试卷主要包含了考试结束，只收答题卡和第Ⅱ卷，将同种材质的两个小球A、B等内容，欢迎下载使用。
2023年+山东省临沂市郯城县中考二模物理试题+： 这是一份2023年+山东省临沂市郯城县中考二模物理试题+，共8页。
