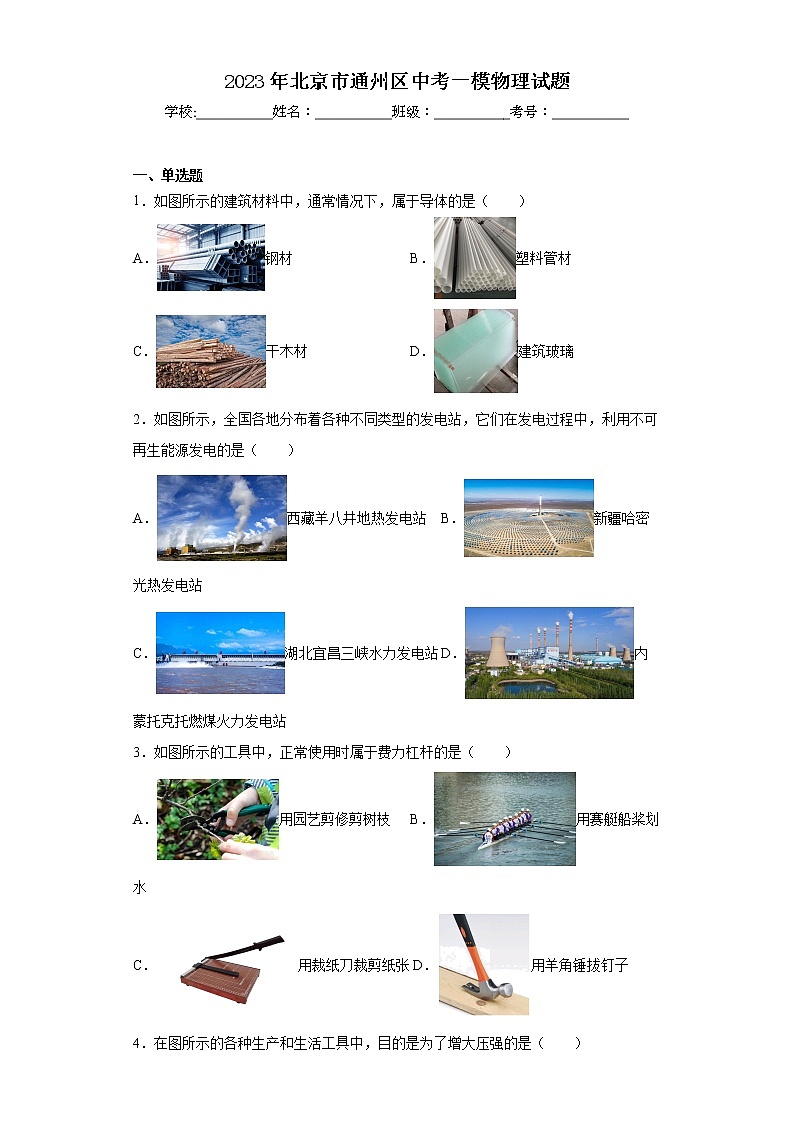

2023年北京市通州区中考一模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．如图所示的建筑材料中，通常情况下，属于导体的是（　　）
A．钢材 B．塑料管材
C．干木材 D．建筑玻璃
2．如图所示，全国各地分布着各种不同类型的发电站，它们在发电过程中，利用不可再生能源发电的是（　　）
A．西藏羊八井地热发电站 B．新疆哈密光热发电站
C．湖北宜昌三峡水力发电站 D．内蒙托克托燃煤火力发电站
3．如图所示的工具中，正常使用时属于费力杠杆的是（　　）
A．用园艺剪修剪树枝 B．用赛艇船桨划水
C．用裁纸刀裁剪纸张 D．用羊角锤拔钉子

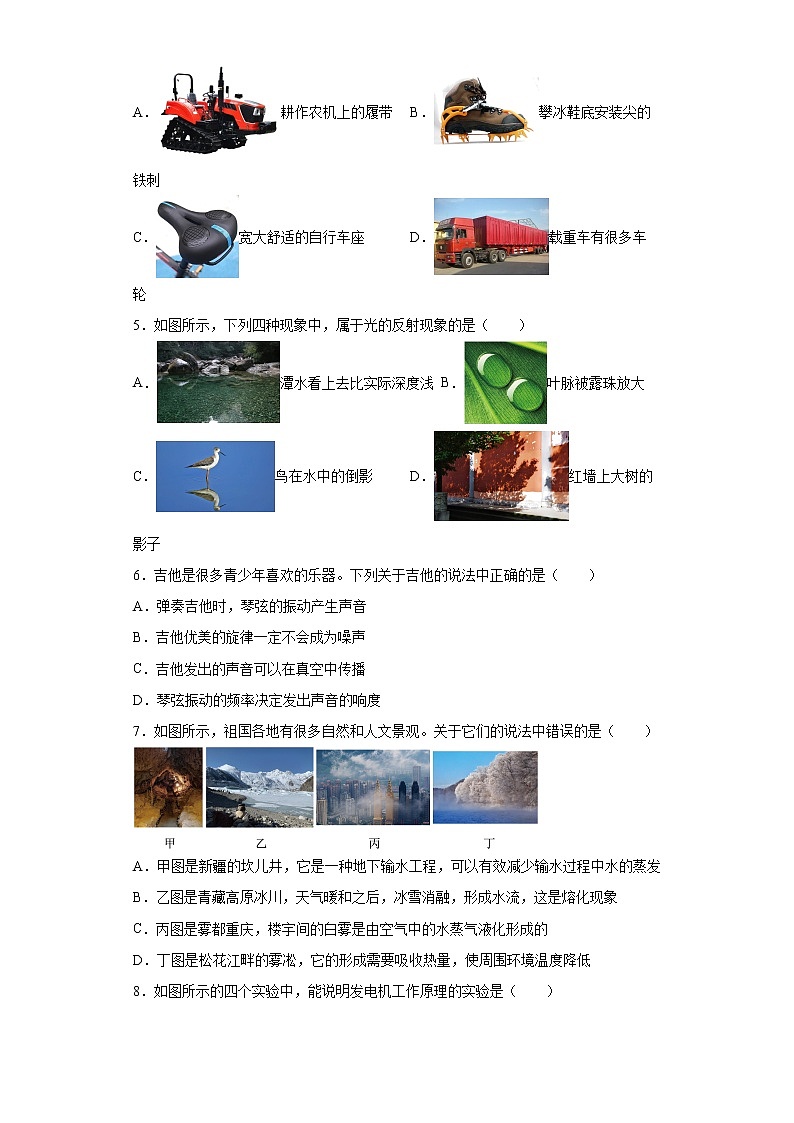

4．在图所示的各种生产和生活工具中，目的是为了增大压强的是（　　）
A．耕作农机上的履带 B．攀冰鞋底安装尖的铁刺
C．宽大舒适的自行车座 D．载重车有很多车轮
5．如图所示，下列四种现象中，属于光的反射现象的是（　　）
A．潭水看上去比实际深度浅 B．叶脉被露珠放大
C．鸟在水中的倒影 D．红墙上大树的影子
6．吉他是很多青少年喜欢的乐器。下列关于吉他的说法中正确的是（　　）
A．弹奏吉他时，琴弦的振动产生声音
B．吉他优美的旋律一定不会成为噪声
C．吉他发出的声音可以在真空中传播
D．琴弦振动的频率决定发出声音的响度
7．如图所示，祖国各地有很多自然和人文景观。关于它们的说法中错误的是（　　）

A．甲图是新疆的坎儿井，它是一种地下输水工程，可以有效减少输水过程中水的蒸发
B．乙图是青藏高原冰川，天气暖和之后，冰雪消融，形成水流，这是熔化现象
C．丙图是雾都重庆，楼宇间的白雾是由空气中的水蒸气液化形成的
D．丁图是松花江畔的雾凇，它的形成需要吸收热量，使周围环境温度降低

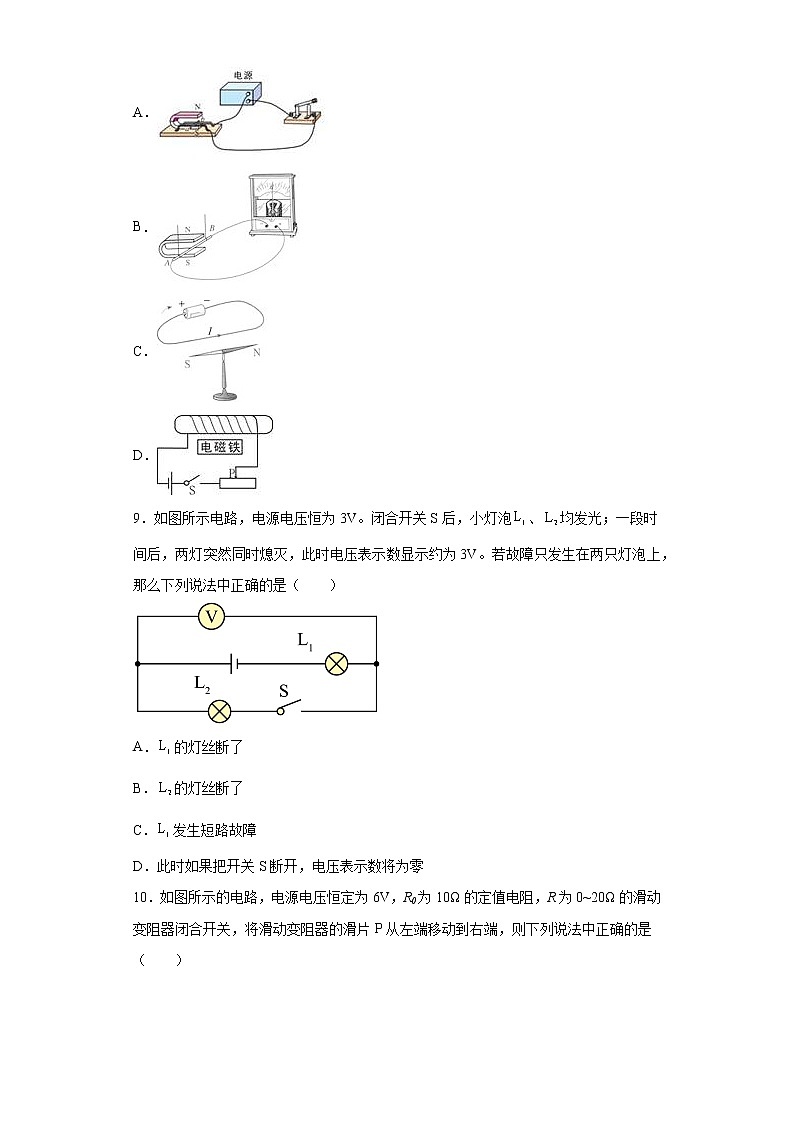

8．如图所示的四个实验中，能说明发电机工作原理的实验是（　　）
A．
B．
C．
D．
9．如图所示电路，电源电压恒为3V。闭合开关S后，小灯泡、均发光；一段时间后，两灯突然同时熄灭，此时电压表示数显示约为3V。若故障只发生在两只灯泡上，那么下列说法中正确的是（　　）

A．的灯丝断了
B．的灯丝断了
C．发生短路故障
D．此时如果把开关S断开，电压表示数将为零
10．如图所示的电路，电源电压恒定为6V，R0为10Ω的定值电阻，R为0~20Ω的滑动变阻器闭合开关，将滑动变阻器的滑片P从左端移动到右端，则下列说法中正确的是（　　）

A．电压表可以选择0~3V的量程 B．电流表示数会变小
C．电压表与电流表示数之比保持不变 D．电路的最小功率为1.2W
11．某型号家用电饭煲有高温烧煮和保温焖饭两个挡位，其原理如图所示，S是温控开关，、是两个加热电阻。已知 ，电饭煲高温烧煮时的功率为，保温焖饭时的功率 。则下列说法中正确的是（　　）

A．温控开关S断开时是高温烧煮挡 B．高温烧煮时，电路中的电流为0.1 A
C． D．
12．如图所示，水平桌面上放有甲、乙两个完全相同的圆柱形容器。甲容器内盛有水，水面上漂浮着一个木球；乙容器内用细线悬吊着一个实心的铝球浸没在酒精中。此时，两个容器中的液面一样高。已知木球和铝球的体积相同， kg/m， kg/m， kg/m，。则下列说法中正确的是（　　）

A．甲容器底部受到水的压强比乙容器底部受到酒精的压强小
B．甲、乙容器对桌面的压力相同
C．木球受到的浮力比铝球受到的浮力小
D．将两球从液体中取出后，甲容器对桌面的压强小于乙容器对桌面的

二、多选题
13．图中各种有关力的实例，分析正确的有（　　）

A．甲图中，用脚踢球时，只会产生脚对球的力
B．乙图中，脱离地面的飞鸟，不再受到重力
C．丙图中，把鸡蛋在碗沿敲破，碗沿对鸡蛋的力等于鸡蛋对碗沿的力
D．丁图中，中国空间站绕着地球运动，空间站一定受到了力的作用
14．关于内能和机械能，下列说法中正确的有（　　）
A．物体内能增加，温度不一定升高 B．机械能总是守恒的
C．做功是改变物体内能的一种方式 D．机械能和内能可以相互转化
15．一个重700N的工人站在地面上，利用如图甲所示的滑轮组提升一批不同重力的货物。此时，工人正在用竖直向下的拉力F使重为500N的货物A以0.2m/s的速度匀速上升，拉力F所做的功W与时间t的关系如图乙所示。已知缠绕滑轮组的绳子最多只能承受550N的拉力，在不计绳重和摩擦的情况下，下列说法中正确的有（　　）

A．拉力F为300N
B．拉力F的功率为120W
C．此人使用该滑轮组最多能使重为1300N的货物匀速上升
D．此人使用该滑轮组匀速提升货物时，最大的机械效率约为90.9%

三、作图题
16．在图中画出物体A所受重力G的示意图．
( )

17．在图中，根据光的反射定律，画出反射光线OB的入射光线AO。


四、填空题
18．根据图所示的电流方向，判断通电螺线管的A端是______极．（选填“N”或“S”）


五、实验题
19．在探究“水在沸腾前后温度变化的特点”实验中，小浩不断给水加热，并记录加热时间和水的温度，所得到的实验数据如下表所示。小浩在第7分钟时观察到：烧杯底部有大量气泡产生，气泡上升过程中体积逐渐变大，涌出水面后破裂。请你回答下列问题：
加热时间/min
0
1
2
3
4
5
6
7
8
9
10
11
12
水的温度／℃
92
93
94
95
96
97
98
99
99
99
99
99
99
（1）该实验中水的沸点是______℃；
（2）根据数据，可以得到的实验结论是：__________。
20．小明利用如图所示的器材，探究“电流与电阻的关系”。

（1）如图是小明连接的实物电路，请你用笔画线代替导线，完成电路连接_______。闭合开关前，将滑动变阻器的滑片P移动到最______（选填“左”或“右”）端；
（2）小明先用一个定值电阻R进行实验，调节滑动变阻器使电压表示数为2V，记录此时R和电流I的值；
（3）实验中，小明更换了另一个阻值不同的定值电阻后，为了控制变量，他应该采取的操作是_________。
21．小菲在实验室里用焦距为10 cm的凸透镜做成像实验，下面是她的实验过程。请你根据凸透镜成像规律判断实验现象，完成下面填空：

（1）小菲把蜡烛、凸透镜和光屏依次安装在光具座上。将凸透镜固定在光具座上40 cm刻度线处，并在整个实验过程中保持位置不变；
（2）她将“点亮”的电子蜡烛放置在10 cm刻度线处，并左右移动光屏。当光屏移动到如图所示位置时，光屏上呈现出烛焰清晰的像，这个像是缩小、______（选填“倒立”或“正立”）的实像；
（3）她又将电子蜡烛放置在20 cm刻度线处。当把光屏移动到60 cm刻度线处时，在光屏上再次观察到了烛焰清晰的像，这个像是______（选填“缩小”“等大”或“放大”）、倒立的实像；
（4）她再将电子蜡烛放置在30 cm刻度线处，并左右移动光屏。在光屏上，她______（选填“能”或“不能”）观察到烛焰清晰的像。
22．某实验小组测量一块矿石A的密度。由于矿石A体积较大，所以他们借助溢水杯完成测量；

（1）下面是他们的主要实验步骤，请你把步骤补充完整：
①将天平放在水平桌面上，天平调平衡后，将矿石A放在天平左盘内，当右盘中砝码的质量和游码的位置如图甲所示时，天平横梁再次水平平衡，则矿石A的质量为______g；
②向溢水杯中倒入水，当溢水口不再有水流出时，将一个小桶放在溢水口下。如图乙所示。用细线系好矿石A，将其浸没在水中，等到溢水口不再有水溢出时，再将小桶中的水倒入量筒中，如图丙所示，溢出水的休积为______cm；
③根据他们的实验数据可以计算出矿石A的密度是______g/cm；
（2）在评估交流时，有组员提出：将小桶里的水倒入量筒时，会有残留，所以会影响测量的准确程度。请你根据原有器材，针对该组员提出的问题，写出改进方案：________。
23．某实验小组用带有定滑轮的木板（定滑轮高度可调）、材料和粗糙程度都相同且大小不等的正方体物块A和B、细绳、弹簧测力计，探究“滑动摩擦力的大小与接触面积是否有关”。
（1）下面是他们的主要实验过程，请你回答下列问题：
①把木板放到水平桌面上，组装好如图所示的实验装置。准备拉动正方体A时，有组员发现装置安装过程中存在一个错误，这个错误是________；

②消除错误后，他们缓慢匀速的竖直向上提升弹簧测力计，使A物体在水平木板上滑动，并读出此时弹簧测力计的示数F，将接触面的大小和F记入表格；
③用B替换A，调整好定滑轮支架的倾斜角度，仿照步骤②进行操作，读出测力计示数F，将接触面的大小和F记入表格；
④根据算出两次滑动摩擦力的值，记入表格。
（2）该小组探究过程中存在的问题是：________；
（3）请你针对存在的问题，利用现有器材，提出具体的改进方法：________。
24．小刚早上起来，发现脸上长了一个青春痘，他用平面镜观察时发现：镜中的“痘”似乎比他摸到的“痘”要小一些，于是他想研究一下“平面镜所成的像的大小和物体的大小是否相等”。为了方便测量，他把物体和像的大小定义为高度。小刚选用的器材有：薄玻璃板、支架、刻度尺、两只相同规格的可伸缩电子蜡烛（高度可连续改变）。请你帮助他完成实验。
（1）写出实验步骤；_______；
（2）画出实验数据记录表格。_______

六、综合题
25．阅读《为何现今家用导线多用铜线而不是铝线？》回答问题。
看看近日国际市场上几种常见金属的价格，要是让你根据表一中的产量和价格选择制造家用导线的材料，你会选谁呢?也许你会毫不犹豫的选择“铁”。那为什么市面上几乎看不到铁导线呢？
表一常见金属产量价格表
金属
全球年产量/104t
市场价格（元/t）
金
2
88000000
银
8
1365000
铜
8000
17700
铝
15000
16000
铁
301430
2200
表二常见电接触金属材质的主要物理性质表

金
银
铜
铝
铁
镍铬合金
电阻率（Ω·mm2/m）
0.024
0.016
0.017
0.027
0.097
1.1
硬度（HBW）
20
25
35
27
67

熔点（℃）
1064
962
1083
660
1540
1350
密度（g/cm3）
19.3
10.5
8.9
2.7
7.9
8.2
表二是一些金属及合金的物理性质。你有没有发现：铁的硬度很高，约是铜的2倍，铝的3倍，也就是说铁做的导线比较硬。有人会说，铁那么便宜，硬点就硬点吧！
其实，不选铁的原因主要还不是因为它比较硬。铁的电阻率是铝的3倍多，铜的近6倍。什么是电阻率呢?通俗的说，它就是反映材料导电能力强弱的物理量。电阻率越小，表明材料的导电性能越好。以铁为例，用纯铁制成的长为1m，横截面积为1mm2的铁丝，在常温常压下，这根铁丝的电阻就是0.097Ω。同样规格的铜丝电阻是0.017Ω，铝丝是0.027Ω。综合起来看，用铜做导线，性价比最高。
住建部在《住宅设计规范》中都是以铜线来制定标准的。例如，2003版的规范中要求：无论面积大小，每套住宅进户主线横截面积不应小于10mm2，普通插座用线不应小于2.5mm2，大功率用电器要使用专门的插座和相应粗细的铜导线。
2003《住宅设计规范》颁布一年多之后，速热式热水器（无需预热，打开水龙头就会流出热水的热水器）便问世了。如图就是一个额定电压220V、额定功率4kW的速热式热水器。由于其节能环保（相比储热式热水器省电15%~30%），安全性高，深受人们喜爱。但当时在中国并不普及，这是为什么呢？
原来这种热水器功率普遍较大，速热式厨房用水龙头功率一般为3kW~5kW，洗澡用的一般在6kW~12kW左右，需铺设专线方可使用，导线横截面积一般要用4mm2以上的铜导线。由于之前普通家庭大功率电器并不多，所以很少使用4mm2的铜导线。另一个原因是4mm2比2.5mm2的线贵很多。所以，当速热热水器问世后，很多家庭的导线都无法承载这样的功率。
过去，中国家庭中使用铝制导线的情况普遍存在，中国家庭使用冷热水比值是9∶1，而发达国家家庭则是1∶9。随着社会经济不断发展，当今中国早已成为世界发电量第一的国家，家用的铝制导线也普遍被铜导线代替，速热式热水器也早已进入千家万户。
请根据上述材料，回答下列问题：
（1）文中表格里的五种金属，导电性最好的是“银”，通常家里的导线不以银为导体材料，主要是因为_________；
（2）某种滑动变阻器磁筒上的电阻线是由镍铬合金丝缠绕而成，之所以选用这种材料，是因为镍铬合金的______比较大；
（3）连接电灯的导线安全标准是用1.5mm2的铜导线，若用这种导线连接洗澡用的速热式热水器，可能产生的后果是_________；
（4）小明家安装了如图所示的厨房用速热式热水器。妈妈冬天洗碗筷一次，水流时间平均约为50s。1度电0.5元，可以让妈妈用温热的水洗碗筷______次。


七、计算题
26．在如图所示的电路中，电源两端电压为4V且保持不变，电阻R2的阻值为20Ω。当开关S闭合后，电流表的示数为0.6A。求：
（1）电路消耗的电功率；
（2）R1的阻值。

27．在农村居住的张大爷喜欢养花，他有一个容积为0.04 m3的晒水缸。当缸里没水时，他就用一只高为30 cm、底面积为300 cm2的水桶向缸里注水。张大爷年纪大了，桶里装满水时，提起来有些吃力。于是，他在桶上做了个标记，每次提水，水面达到标记处即可，按此标准提水5次，恰好能将空缸装满。已知桶上的标记到地面的高度为20 cm（如图所示），桶重为4N，桶的厚度不计，g取10 N/kg。请你计算出：
（1）将水桶放在水平地面上，向桶内倒水，使水面到达标记处，此时水对桶底的压力；
（2）张大爷将盛有20 cm深水的水桶匀速竖直向上提升时，水桶对手的拉力。


参考答案：
1．A
【详解】A．钢材容易导电，属于导体，故A符合题意；
BCD．塑料管材、干木材和建筑玻璃，都不容易导电，都属于绝缘体，故BCD不符合题意。
故选A。
2．D
【详解】A．地热能可以源源不断的得到，是可再生能源，故A不符合题意；
B．太阳能可以源源不断的得到，是可再生能源，故B不符合题意；
C．水能可以源源不断的得到，是可再生能源，故C不符合题意；
D．煤是化石能源，会越用越少，不可能在短时间内补充，是不可再生能源，故D符合题意。
故选D。
3．B
【详解】A．园艺剪在使用时，动力臂大于阻力臂，属于省力杠杆。故A不符合题意；
B．用桨划水时，动力臂小于阻力臂，桨属于费力杠杆。故B符合题意；
C．裁纸刀在使用时，动力臂大于阻力臂，裁纸刀属于省力杠杆。故C不符合题意；
D．羊角锤在使用时，动力臂大于阻力臂，属于省力杠杆。故D不符合题意。
故选B。
4．B
【详解】A．耕作农机上的履带，是在压力一定时，通过增大受力面积来减小压强，故A不符合题意；
B．攀冰鞋底安装尖的铁刺，是在压力一定时，通过减小受力面积来增大压强，故B符合题意；
C．宽大舒适的自行车座，是在压力一定时，通过增大受力面积来减小压强，故C不符合题意；
D．载重车有很多车轮，是在压力一定时，通过增大受力面积来减小压强；故D不符合题意。
故选B。
5．C
【详解】A．潭水看上去比实际深度浅，是由光的折射形成的，故A不符合题意；
B．叶脉被露珠放大，属于凸透镜成像，是由于光的折射形成的，故B不符合题意；
C．鸟在水中形成倒影，属于平面镜成像，是由光的反射形成的，故C符合题意；
D．红墙上大树的影子是光沿直线传播形成的，故D不符合题意。
故选C。
6．A
【详解】A．声音由物体振动产生，弹奏吉他时，琴弦的振动产生声音，故A正确；
B．吉他优美的旋律若妨碍人们的生活、学习、工作，就是噪声，故B错误；
C．声音不能在真空中传播，吉他发出的声音不可以在真空中传播，故C错误；
D．琴弦振动的频率决定发出声音的音调，频率越快，音调越高，频率越慢，音调越低，故D错误。
故选A。
7．D
【详解】A．新疆的坎儿井可有效降低水的温度、减小水的表面积、减小空气流动对水蒸发的影响，因此，可以减少输水过程中水的蒸发，故A正确，不符合题意；
B．冰雪消融，冰由固态变成液态，这是熔化现象，故B正确，不符合题意；
C．白雾是空气中的水蒸气液化形成的小水珠，故C正确，不符合题意；
D．雾凇是由空气中的水蒸气直接凝华形成的固体小冰粒，在凝华过程中需要放出热量，使周围环境温度升高，故D错误，符合题意。
故选D。
8．B
【详解】A．A图是通电导体在磁场中受到力的作用，是电动机的原理，故A不符合题意；
B．B图是导体在磁场中切割磁感线时产生感应电流，是发电机的原理，故B符合题意；
C．C图是奥斯特实验，说明通电导线周围存在磁场，故C不符合题意；
D．D图说明电磁铁磁性的强弱与电流的大小有关，故D不符合题意。
故选B。
9．B
【详解】ABC．由图得，两灯泡串联，电压表测量灯泡L2电压，一段时间后，两灯突然同时熄灭，此时电压表示数显示约为3V，故障只发生在两只灯泡上，说明故障为与电压表并联的灯泡L2断路，故AC错误，B正确；
D．如果把开关S断开，电压表仍然接在电源两端，示数接近3V，故D错误。
故选B。
10．D
【详解】由题图可知，R0和R串联在电路中，电压表测的是R的两端电压，电流表测电路电流。
A．滑动变阻器的滑片P在最左端时，变阻器连入电路的电阻最大为20Ω，此时电路的总电阻为30Ω，根据欧姆定律可得，此时电路电流为

变阻器的两端电压为

因此电压表不可以选择0~3V的量程，故A错误；
B．滑动变阻器的滑片P从左端移动到右端的过程中，变阻器连入电路的电阻变小，电路的总电阻变小，电源电压不变，根据欧姆定律可知，电路的电流变大，因此电流表示数变大，故B错误；
C．根据欧姆定律可知，电压表与电流表示数之比为变阻器连入电路的电阻，由于滑片P从左端移动到右端的过程中，变阻器连入电路的电阻变小，因此电压表与电流表示数之比变小，故C错误；
D．根据P=UI可知，当电路中电流最小时，电路消耗的电功率最小，由A分析可知，电路的最小电流为0.2A，则电路的最小功率为

故D正确。
故选D。
11．C
【详解】A．由图得，当开关S断开时，两电阻串联，电路中电阻最大，由得，电路电功率最小，为保温档；当开关S闭合时，电阻R2短路，只有电阻R1工作，电路中电阻最小，由得，电路电功率最大，为高温档，故A错误；
D．由得，保温档中电路的电阻为

由串联电路电阻特点得

故D错误；
B．由欧姆定律得，高温烧煮时，电路中的电流为

故B错误；
C．高温档电功率为

故C正确。
故选C。
12．C
【详解】AB．水的密度大于酒精的密度，二者到容器底的深度相同，根据可知，水对容器底的压强大于酒精对容器底的压强。
两个容器是圆柱形的，它们对桌面的压力等于液体对容器底的压力加上容器的重力。两个容器完全相同：重力相同，底面积相同。而据可知水对容器底的压力大于酒精对容器底的压力，故甲容器对桌面的压力大于乙容器对桌面的压力。故AB错误；
C．木球漂浮，受到的浮力与自身的重力相等，有


即


有


得


木球和铝球的体积相等，则木球与铝球受到的浮力之比为


因为木球和铝球受到的浮力之比小于1，说明木球受到的浮力小于铝球受到的浮力
D．将物体浸入容器液体中，物体受到一个向上的浮力，同时液面上升了，对容器底的压强增大了，对容器底的压力也增大了。浮力的相互作用力表现为液体对容器底部增大的压力。木球受到的浮力小于铝球受到的浮力，将二者取出后，液体对容器底的压力都减小了，但水对容器底的压力减小得小，酒精对容器底的压力减小得大。原来水对容器底的压力大于酒精对容器底的压力。故将二者取出后，水对容器底的压力大于酒精对容器底的压力。
圆柱形容器放在水平面上，对水面的压力等于容器的重力与里面液体对容器底压力的和，故将两个小球取出后，甲容器对水平面的压力，两个容器的底面积相等，所以甲容器对水平桌面的压强大。故D错误。
故选C。
13．CD
【详解】A．由于力的作用是相互的，用脚踢球时，脚对球产生力，球对脚也会产生力，故A错误；
B．地球附近的物体都会受到重力作用；脱离地面的飞鸟，仍然受到重力的作用，故B错误；
C．把鸡蛋在碗沿敲破，碗沿对鸡蛋的力和鸡蛋对碗沿的力是一对相互作用力，大小相等，故C正确；
D．中国空间站绕着地球运动，空间站的运动方向发生了变化，则一定受到了力的作用，故D正确。
故选CD。
14．ACD
【详解】A．物体内能增加，但温度可能不变，比如晶体在熔化过程，吸热，内能增加但温度不变，故A正确；
B．在整个过程中，没有机械能与其他形式能量之间的转化时，机械能守恒，有机械能和其他形式的能的转化时，机械能不守恒，故B错误；

C．改变内能的方式包括做功和热传递，故C正确；
D．内能和机械能可以相互转化，如热机是将内能转化为机械能的机器；摩擦生热的过程中机械能转化为内能，故D正确。
故选ACD。
15．AB
【详解】A．由图乙可知，1s内拉力做的功为120J，1s内货物上升的高度
h=vAt=0.2m/s×1s=0.2m
由图可知滑轮组的动滑轮绕绳子的段数n=2，绳子自由端移动的距离
s=nh=2×0.2m=0.4m
由W=Fs可知拉力

故A正确；
B．拉力的功率

故B正确；
C．不计绳重和摩擦的情况，动滑轮的重力
G动=nF-G=2×300N-500N=100N
人通过滑轮组向下拉绳子时的最大拉力
F人最大=G人=700N
由于绳子所能承受的最大拉力为550N，即绳子所能承受的最大拉力小于人的最大拉力，因此此人使用该滑轮组提升货物时绳子自由端的最大拉力
F最大=F绳最大=550N
货物的最大重力
G最大=nF最大-G动=2×550N-100N=1000N
故C错误；
D．不计绳重和摩擦，滑轮组的机械效率

滑轮组的最大机械效率

故D错误。
故选AB。
16．
【详解】图中已给出重心，从重心开始竖直向下作一条带箭头的线段，并标出G．如图所示 ：

17．
【详解】根据反射定律作图，先做出法线，入射光线与反射光线分居与法线两侧，且反射角等于入射角。如图：

18．N
【详解】由右手定则可知，用右手握住螺线管，四指的方向和电流方向相同，那么大拇指所指的A端即为螺线管的N极．
19． 99 水沸腾时要继续吸热，温度保持不变
【详解】（1）[1]由表中数据可得，在第7分钟时，当水达到99℃时，烧杯底部有大量气泡产生，气泡上升过程中体积逐渐变大，涌出水面后破裂。说明此时水已经沸腾，所以实验中水的沸点为99℃。
（2）[2]实验中，小浩不断给水加热，我们发现水沸腾后温度不再上升，因此可以得出结论，水沸腾时要继续吸热，温度保持不变。
20． 左 调节滑动变阻器使电压表示数为2V，记下此时电流表的示数
【详解】（1）[1]滑动变阻器上下各选一个接线柱串联在电路中，如下图所示：

[2]为了保护电路，闭合开关前，将滑动变阻器的滑片P移动到阻值最大处，即最左端。
（3）[3]实验中，当更换了另一个阻值不同的定值电阻后，根据分压原理，确定电阻两端的电压变化，研究电流与电阻关系时，要控制电压不变，根据串联电路电压的规律和分压原理，调节滑动变阻器使电压表示数为2V，记下此时电流表的示数。
21． 倒立 等大 不能
【详解】（2）[1]电子蜡烛放置在10 cm刻度线处时，物距为

此时像的性质为倒立缩小的实像。
（3）[2]将电子蜡烛放置在20 cm刻度线处，把光屏移动到60 cm刻度线处时，此时物距等于像距，等于二倍焦距，故此时成等大倒立的实像。
（4）[3]电子蜡烛放置在30 cm刻度线处，此时物距等于一倍焦距，此时不成像，故在光屏上不能观察到烛焰清晰的像。
22． 121.2 30 4.04
详见解析
【详解】（1）[1]根据天平的使用方法可知则矿石A的质量为

[2]由图可知此量筒的分度值为2mL，此时的量筒中的水的体积为30mL，即石头的体积为

[3]根据密度公式可得

（2）[4]先向溢水杯中倒入水，当溢水口不再有水流出时，测出溢水杯和水的总质量m1；用细线系好矿石A，将其浸没在水中，等到溢水口，不再有水溢出时，测出溢水杯、矿石A和剩余水的总质量m2，则溢出水的质量为m2- m1-m石，再利用密度公式计算溢出水的体积即为矿石A的体积。
23． 实验中滑轮安装时应沿水平方向拉动物体，此时滑轮的安装使拉力不再水平方向 没有控制压力不变 实验时可以将B放置在A的上方，拉动A，通过弹簧测力计测出一个示数F，然后将A放在B上方，拉动B，再测出一个示数F，通过这样的实验然后来进行探究“滑动摩擦力的大小与接触面积是否有关”。
【详解】（1）[1]实验中是根据二力平衡，通过弹簧测力计的示数来表示摩擦力的大小的，而图中的装置在组装时不能让弹簧测力计水平拉动物体，此时弹簧测力计的示数不等于摩擦力。
（2）[2]在探究“滑动摩擦力的大小与接触面积是否有关”实验过程中，应该控制压力大小相等，而试实验过程中没有控制好压力大小相等，在改变物体的接触面积的同时也改变了压力的大小。
（3）[3]利用现有的器材可以通过将AB放置位置的改变来实现控制压力大小不变：实验时可以将B放置在A的上方，拉动A，通过弹簧测力计测出一个示数F，然后将A放在B上方，拉动B，再测出一个示数F，通过这样的实验然后来进行探究“滑动摩擦力的大小与接触面积是否有关”。
24． 见解析 见解析
【详解】（1）[1]利用支架将玻璃板竖直放在水平桌面上，将两只相同规格的可伸缩电子蜡烛的高度调节相同，一根放在玻璃板前面用于成像，一根放在玻璃板后面像的位置，观察像与蜡烛是否重合；多次改变两个电子蜡烛的高度，重复实验。
（2）[2]实验中需要记录蜡烛的高度、像的大小，表格设计如下：
实验次数
成像蜡烛的高度/cm
与像比较的蜡烛的高度/cm
像和与像比较的蜡烛大小关系
1



2



3



25． 银的价格较高 电阻率 烧毁导线 18
【详解】（1）[1]银的导电性能虽然强，但银的价格较高，不适合做导线，家庭电路中使用的导线都是铝和铜做。
（2）[2]用镍铬合金丝做滑动变阻器的电阻线，是因为镍铬合金的电阻率大，连接在电路中能够改变电路电阻。
（3）[3]速热式热水器功率较大，工作电流较大，连接电灯的铜导线横截面积小，电阻较大，所以导线上会产生大量的热，易烧毁导线。
（4）[4]已知速热式热水器的额定功率4kW，根据可得，消耗1度电速热式热水器的工作时间为

妈妈用温热的水洗碗筷的次数为

26．（1）2.4W；（2）10Ω
【详解】解：由题图可知，两电阻并联，电流表测的是干路电流。
（1）根据P=UI可得，电路消耗的电功率为

（2）根据并联电路的电压特点可知，两电阻的两端电压等于电源电压，根据欧姆定律可得，通过电阻R2的电流为

根据并联电路的电流特点可得，通过电阻R1的电流为

根据欧姆定律可得，R1的阻值为

答：（1）电路消耗的电功率为2.4W；
（2）R1的阻值为10Ω。
27．（1）60N；（2）84N
【详解】解：（1）水面到达标记处，水的高度为20cm即0.2m，此时水对桶底的压强
p=ρgh=1.00×103kg/m3×10N/kg×0.2m=2×103Pa
水桶的底面积为
S=300 cm2=3×10-2m2
水对桶底的压力
F=Ps=2×103Pa×3×10-2m2=60N
（2）容积为0.04 m3的晒水缸，提水5次，恰好能将空缸装满，因此每次水桶装水的重力为

水桶对手的拉力等于水和桶的总重力
F拉=G水+G桶=80N+4N=84N
答：（1）将水桶放在水平地面上，向桶内倒水，使水面到达标记处，此时水对桶底的压力为60N；
（2）张大爷将盛有20 cm深水的水桶匀速竖直向上提升时，水桶对手的拉力为84N。
