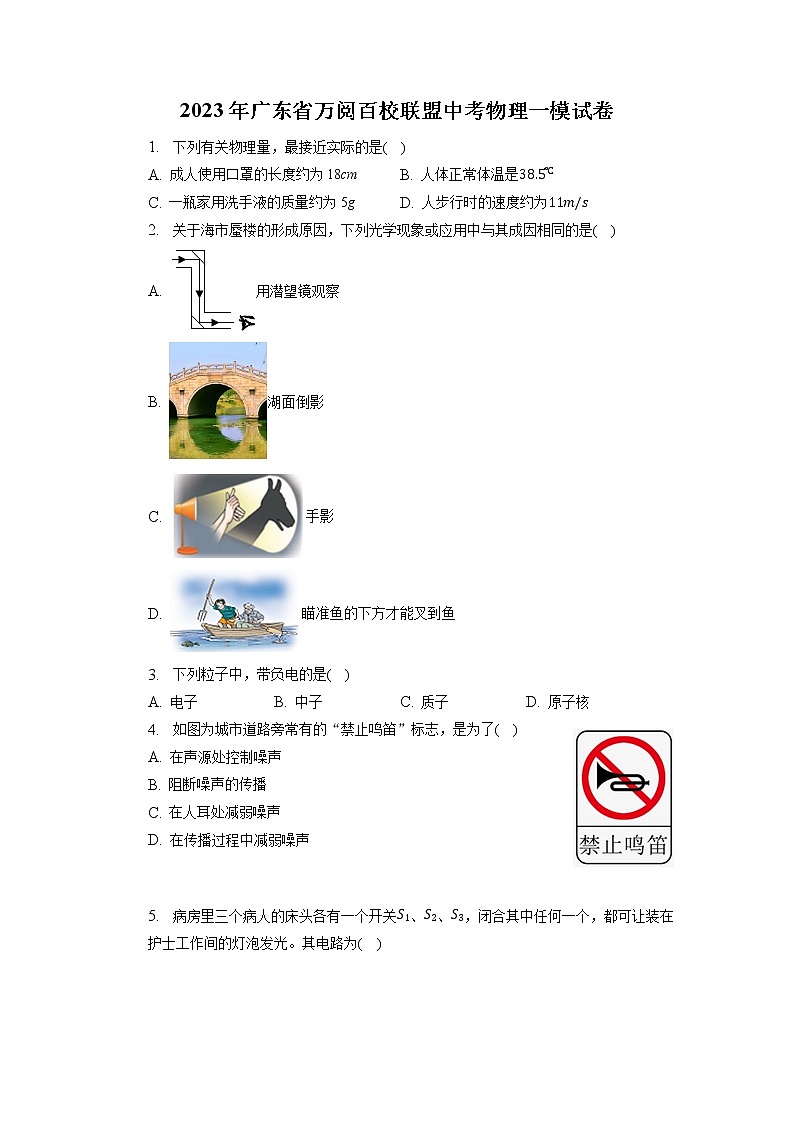

2023年广东省万阅百校联盟中考物理一模试卷
1. 下列有关物理量，最接近实际的是(    )
A. 成人使用口罩的长度约为18cm B. 人体正常体温是38.5℃
C. 一瓶家用洗手液的质量约为5g D. 人步行时的速度约为11m/s
2. 关于海市蜃楼的形成原因，下列光学现象或应用中与其成因相同的是(    )
A. 用潜望镜观察
B. 湖面倒影
C. 手影
D. 瞄准鱼的下方才能叉到鱼
3. 下列粒子中，带负电的是(    )
A. 电子 B. 中子 C. 质子 D. 原子核
4. 如图为城市道路旁常有的“禁止鸣笛”标志，是为了(    )
A. 在声源处控制噪声
B. 阻断噪声的传播
C. 在人耳处减弱噪声
D. 在传播过程中减弱噪声

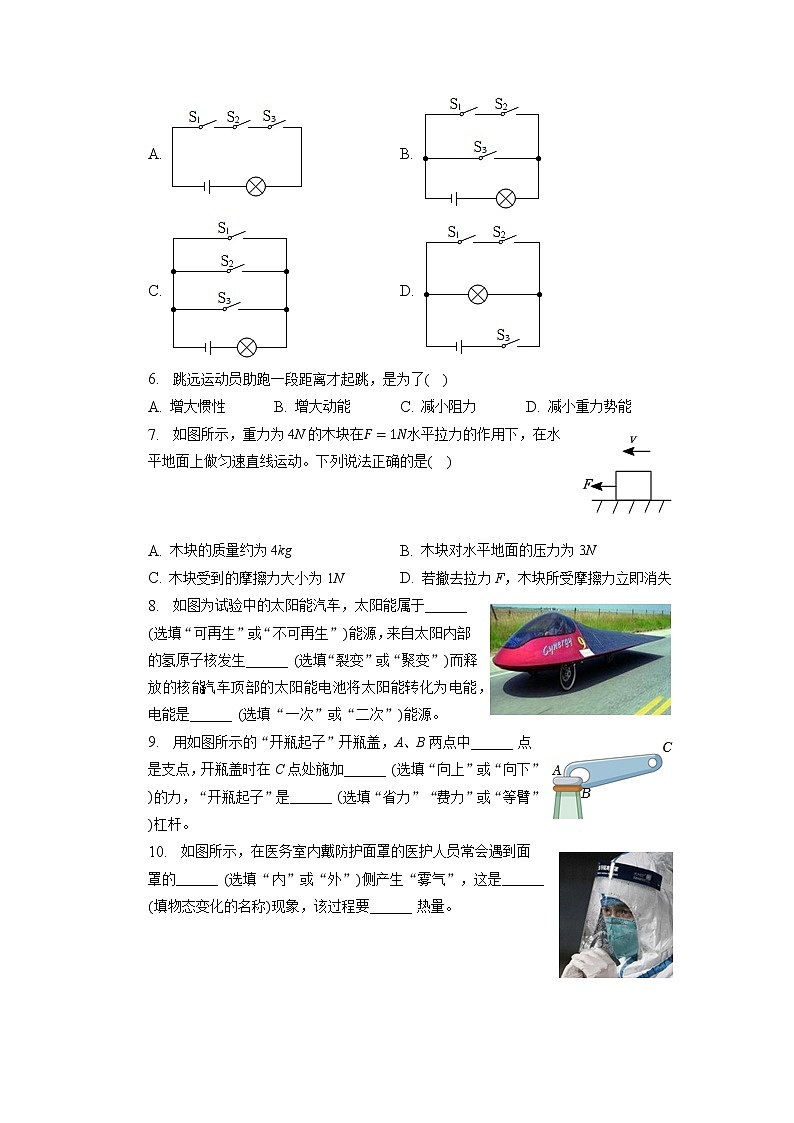

5. 病房里三个病人的床头各有一个开关S1、S2、S3，闭合其中任何一个，都可让装在护士工作间的灯泡发光。其电路为(    )
A. B.
C. D.
6. 跳远运动员助跑一段距离才起跳，是为了(    )
A. 增大惯性 B. 增大动能 C. 减小阻力 D. 减小重力势能
7. 如图所示，重力为4N的木块在F=1N水平拉力的作用下，在水平地面上做匀速直线运动。下列说法正确的是(    )


A. 木块的质量约为4kg B. 木块对水平地面的压力为3N
C. 木块受到的摩擦力大小为1N D. 若撤去拉力F，木块所受摩擦力立即消失
8. 如图为试验中的太阳能汽车，太阳能属于______ (选填“可再生”或“不可再生”)能源，来自太阳内部的氢原子核发生______ (选填“裂变”或“聚变”)而释放的核能；汽车顶部的太阳能电池将太阳能转化为电能，电能是______ (选填“一次”或“二次”)能源。
9. 用如图所示的“开瓶起子”开瓶盖，A、B两点中______ 点是支点，开瓶盖时在C点处施加______ (选填“向上”或“向下”)的力，“开瓶起子”是______ (选填“省力”“费力”或“等臂”)杠杆。
10. 如图所示，在医务室内戴防护面罩的医护人员常会遇到面罩的______ (选填“内”或“外”)侧产生“雾气”，这是______ (填物态变化的名称)现象，该过程要______ 热量。

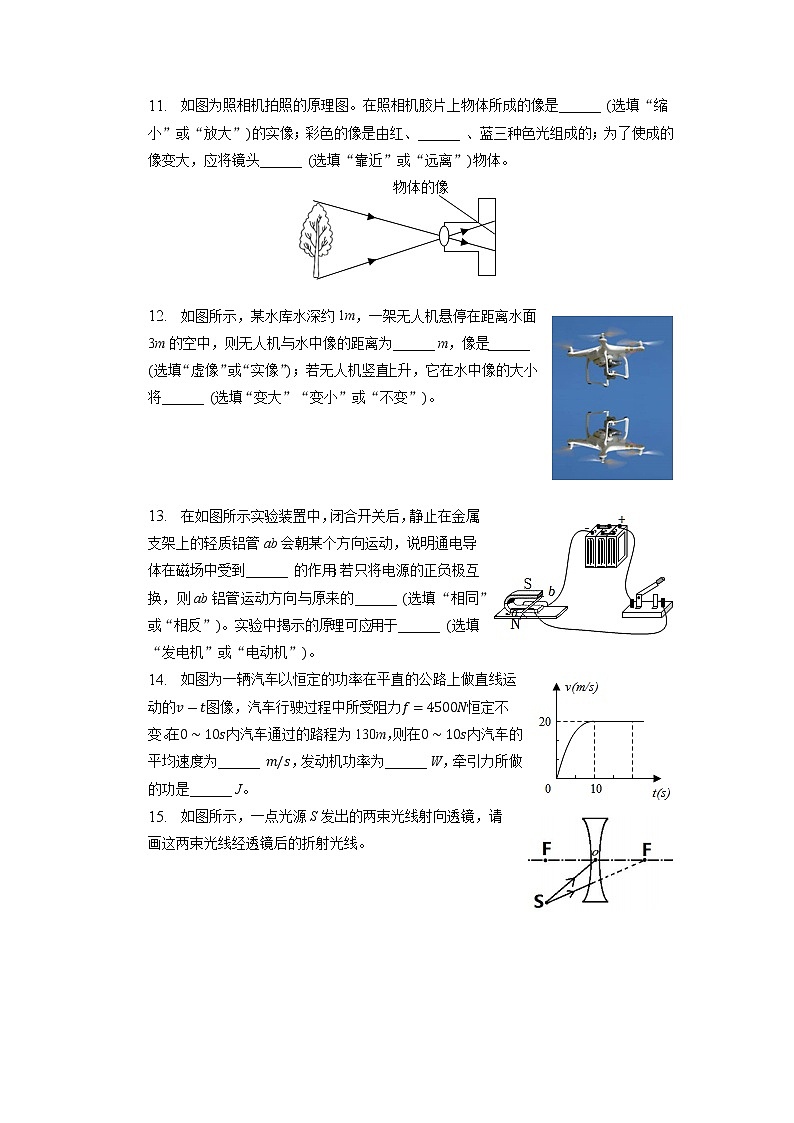

11. 如图为照相机拍照的原理图。在照相机胶片上物体所成的像是______ (选填“缩小”或“放大”)的实像；彩色的像是由红、______ 、蓝三种色光组成的；为了使成的像变大，应将镜头______ (选填“靠近”或“远离”)物体。

12. 如图所示，某水库水深约1m，一架无人机悬停在距离水面3m的空中，则无人机与水中像的距离为______ m，像是______ (选填“虚像”或“实像”)；若无人机竖直上升，它在水中像的大小将______ (选填“变大”“变小”或“不变”)。


13. 在如图所示实验装置中，闭合开关后，静止在金属支架上的轻质铝管ab会朝某个方向运动，说明通电导体在磁场中受到______ 的作用；若只将电源的正负极互换，则ab铝管运动方向与原来的______ (选填“相同”或“相反”)。实验中揭示的原理可应用于______ (选填“发电机”或“电动机”)。
14. 如图为一辆汽车以恒定的功率在平直的公路上做直线运动的v-t图像，汽车行驶过程中所受阻力f=4500N恒定不变。在0∼10s内汽车通过的路程为130m，则在0∼10s内汽车的平均速度为______ m/s，发动机功率为______ W，牵引力所做的功是______ J。
15. 如图所示，一点光源S发出的两束光线射向透镜，请画这两束光线经透镜后的折射光线。


16. 如图，悬挂的小球处于静止状态，请在图中画出它的受力示意图。

17. 如图所示，请以安全用电要求完成家庭电路的连接，其中开关只控制螺口灯泡。

18. 如图甲中铅笔的长度是______ cm；图乙中所测木块P与张木板间的摩擦力为______ N。

19. 如图所示，用完全相同的玻璃瓶和细管制成甲、乙两个密封装置，甲中装满水，乙中水未装满。用力捏甲瓶，细管中水柱会______ ；将乙瓶拿到高山顶上，细管中的水柱会______ ；两装置中图______ 装置可以做一个温度计。(前两空均选填“上升”或“下降”)


20. 如图所示，用天平测量体积为20cm3的矿石质量。则矿石质量是______ g，密度是______ kg/m3。

21. 如图1甲为小明“探究水沸腾时温度变化的特点”的实验装置。

(1)安装实验器材时，应按照______ (选填“自上而下”或“自下而上”)的顺序进行。
(2)为了缩短加热时间，请提出一条可行的方法：______ 。
(3)小明记录一组实验数据如表，请根据数据在图1乙方格纸上作出水的温度随时间变化的图像。
t/min
0
1
2
3
4
5
6
7
T/℃
80
84
88
92
96
98
98
98
(4)图丙中______ 是水沸腾时气泡的变化示意图。
(5)从实验数据可以看出，水的沸点是______ ℃，此时的大气压______ (选填“高于”“低于”或“等于”)1标准大气压。
(6)若已知高温物体与环境温度的温差越大，降温越快；温差越小，降温越慢。则停止加热后，水的温度T随时间t变化的关系图像为图2中的______ 。

22. 如图甲为小明测量某未知电阻的阻值的实验电路。

(1)某次测量时电压表示数如图乙所示，若此时电流表示数为0.2A，则本次测得的待测电阻Rx=______ Ω。
(2)某次实验过程中，电流表的示数突然变为零，电压表示数增大，电路中可能出现的故障是：______ 。
(3)小明移动滑动变阻器的滑片进行多次测量，主要是为了能______ (填字母代号)。
A.检查电路是否正常
B.求平均值减小误差
C.寻找普遍规律
(4)完成实验后，进行误差分析：考虑到电压表中也有电流通过，则该电路测得的Rx比真实值______ (选填“大”或“小”)。
(5)若实验中不慎将电流表损坏，小明添加一个已知阻值的定值电阻R0和一个开关，设计了如图丙所示的电路对Rx进行测量。请将实验步骤补充完整。
①闭合开关S，读出电压表的示数为U1；
②______ ，读出电压表的示数为U2；
③则Rx=______ (用U1、U2和R0表示)。
23. 如图是我国完全自主研发制造的第一艘航空母舰——山东舰，它满载时排水量为6.75万吨，吃水深度达10m。求：(ρ海水取1.0×103kg/m3，g取10N/kg)
(1)深度为10m处海水的压强；
(2)山东舰受到海水的浮力。
24. 在如图甲所示的电路中，电源电压不变，电阻R1的阻值为10Ω。闭合开关S，电流表A1和A2的示数分别为0.6A、0.9A。求：
(1)电源电压；
(2)滑动变阻器连入电路的阻值；
(3)若移动滑片P到某位置时，发现其中一个电流表的示数如图乙所示，求此时滑动变阻器的电功率。

25. 图甲是长征系列火箭搭载梦天实验舱发射时的情景，火箭点火升空将实验舱送入到预定轨道后，末级火箭与实验舱分离，坠入大气层，与大气剧烈摩擦使末级火箭绝大部分烧蚀销毁。在预定轨道上实验舱使用电推系统向不同方向喷射气体实现多次变轨，最终与“天宫号”空间站完成对接，如图乙所示。
(1)梦天实验舱加速升空过程中，重力势能______ ，机械能______ 。(均选填“变大”“变小”或“不变”)
(2)末级火箭与实验舱分离，掉入大气层与空气剧烈摩擦温度升高，是通过______ (选填“热传递”或“做功”)方式改变内能；实验舱使用电推系统向不同方向喷射气体实现变轨，说明力的作用______ (选填“是”或“不是”)相互的；实验舱靠近空间站过程中，以空间站为参照物，实验舱是______ (选填“运动”或“静止”)的。
(3)在空间站，航天员能完成的实验是______ 。
A.探究液体压强与哪些因素有关
B.探究浮力大小与哪些因素有关
C.验证牛顿第一定律
D.用托里拆利实验测量实验舱的气压

26. 阅读短文，回答问题。
风光互补路灯某校园使用了风光互补路灯，如图甲所示。图乙为风光互补路灯的部分电路图。白天光敏电阻阻值变小，继电器衔铁被吸下来，动触点B与静触点C连接，由风光发电装置对蓄电池进行充电；风光发电装置包括风力发电机和太阳能电池板，它们既可独立发电，也可以同时发电，晚上光敏电阻阻值变大，衔铁上弹，动触点B与静触点A连接，蓄电池向路灯供电。

该型号风光互补路灯技术参数如表。其中光电转换效率是指太阳能电池板将光能转化为电能的效率；蓄电池容量是指蓄电池放电电流与放电总时间的乘积；最大输出功率是指风速达到最大限制风速时风力发电机的输出功率。
风力发电机
太阳能电池板
最大限制风速
12m/s
电池板面积
0.5m2
最大输出功率
360W
光电转换效率
18%
蓄电池
路灯
蓄电池容量
90Ah
额定电压
12V
额定电压
12V
额定功率
60W
(1)请根据题意用笔画线代替导线将图中电路补充完整。
(2)路灯正常发光时通过它的电流为______ A。
(3)当阳光照射到电池板表面处每平方米的功率为1000W时，太阳能电池板的输出总功率为______ W；已知风力发电机的输出功率P与风速v的平方成正比，当风速为6m/s时，风力发电机的输出功率为______ W；若以这样的风速与光照，给只剩下20%电量的蓄电池充到满电量，需要______ h。
27. 图甲为小明设计的自动测量油箱内油量的工作原理图，其中油量表由量程为0∼3V的电压表更改表盘刻度而成，定值电阻R0为5Ω，R1的最大阻值为20Ω，电源电压3V保持不变。已知油箱的容积为50L，当往空油箱中加油至满时，浮标通过杠杆使滑片恰好从R1最上端移至最下端(浮标体积忽略不计)，油的体积V和变阻器接入电路的电阻R1的关系如图乙所示，闭合开关S，则：

(1)当油箱加满油时，R0两端的电压为______ V；
(2)请在图丙电压表盘上“1V”“2V”“3V”刻度处以“L”为单位标上对应的油量读数；
(3)油量表盘刻度值是______ (选填“均匀”或“不均匀”)的；
(4)若电源电压为3.6V，小明发现当油箱加满油时，R0两端的电压超过了电压表的量程，为此小明对电路进行改进。他保留R0与电压表并联，加入一个电阻R后再接入电路，使加满油时电压表指针刚好偏转到最大刻度处。图丁、戊为他的设计图，为达到目的，应选择______ 图接入该测量电路，图中所用的电阻R为______ Ω。
答案和解析

1.【答案】A
【解析】解：A、成人使用口罩的长度约为18cm，故A符合实际；
B、正常情况下，人的体温在37℃左右，变化幅度很小，故B不符合实际；
C、一瓶家用洗手液的质量约为500g，故C不符合实际；
D、人步行时的速度约为1.1m/s，故D不符合实际。
故选：A。
首先对题目中涉及的物理量有个初步的了解，对于选项中的数据，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理与社会生活联系紧密，多了解一些生活中常见物理量的数值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。

2.【答案】D
【解析】解：海市蜃楼是由于光的折射造成的。
A、潜望镜是利用了平面镜成像，是光的反射现象，故A不符合题意；
B.平静的水面相当于一个平面镜，湖面倒影属于平面镜成像，是由光的反射形成的，故B不符合题意；
C.手影是利用光的直线传播形成的，故C不符合题意；
D.瞄准鱼的下方才能叉到鱼是由于光的折射造成的，故D符合题意。
故选：D。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
本题列举了四个常见的光现象，综合了光学知识，需要学生在平时学习和生活中多对相关的光现象进行思考。

3.【答案】A
【解析】解：原子由原子核和核外带负电的电子组成电子带负电，原子核中质子带正电、中子不带电。
故选：A。
原子由原子核和核外带负电的电子组成。
本题考查了原子的结构及粒子的带电情况，很简单。

4.【答案】A
【解析】解：禁止鸣笛，即让发声体不再发声，防止噪声产生，属于在声源处减弱噪声。
故选：A。
减弱噪声的途径有三种：在声源处减弱、在传播过程中减弱、在人耳处减弱，分析各个选项得出答案。
本题考查学生对生活中防治噪声的具体做法的理解情况，是中考的常考题型。

5.【答案】C
【解析】解：根据题意可知，病房里三个病人的床头各有一个开关S1、S2、S3，闭合其中任何一个，都可让装在护士工作间的灯泡发光，这说明三个开关互不影响，是并联的，然后与灯泡串联，故C正确。
故选：C。
根据题意分析三个开关的连接方式、灯泡的连接方式，然后选出正确的电路图。
本题考查了电路图的设计，属于基础题。

6.【答案】B
【解析】解：跳远运动员在比赛中都是先助跑一段距离后才起跳，改变的只是速度，而没有改变运动员的质量，所以运动员的惯性没变，此过程中运动员速度变大，动能增大，可以增大跳远的距离，故B正确。
故选：B。
要解答本题需掌握：
(1)惯性是物体本身的性质，惯性的大小只与质量有关。
(2)动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大。
此题通过跳远运动考查了学生对惯性和动能大小影响因素的理解，会用所学知识解释我们身边一些现象，从中体会物理与生活的密切关系。

7.【答案】C
【解析】解：
A、木块的质量为m=Gg=4N10N/kg=0.4kg，故A错误；
B、水平面上的物体对水平面的压力等于自身的重力，所以木块对水平地面的压力为4N，故B错误；
C、木块在水平地面上做匀速直线运动，处于平衡状态，拉力F和木块受到的摩擦力是一对平衡力，其大小相等，所以摩擦力为1N，故C正确；
D、若撤去拉力F，木块会由于惯性仍然运动，木块所受摩擦力不会消失，故D错误。
故选：C。
(1)根据G=mg求出木块的质量；
(2)水平面上的物体对水平面的压力等于自身的重力；
(3)二力平衡的条件：大小相等、方向相反、作用在同一直线上、作用在同一个物体上；
(4)滑动摩擦力的大小与压力、接触面的粗糙程度有关。
本题考查了质量的计算、压力的大小、二力平衡条件的应用等知识，属于基础题。

8.【答案】可再生  聚变  二次
【解析】解：太阳能其主要特点是取之不尽用之不竭，是可再生能源；在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能；
汽车顶部的太阳能电池将太阳能转化为电能，电能是二次能源。
故答案为：可再生；聚变；二次。
(1)可再生能源是能在短时间内形成的能源，可再生资源特点是取之不尽用之不竭；
(2)太阳内部进行着核聚变，由氢原子核聚变成氦原子核，释放出核能；
(3)从自然界直接获得不需要加工处理的能源是一次能源；不能从自然界直接获取，必须通过一次能源的消耗才能得到的能源叫二次能源。
本题考查了太阳能的利用和进行的核反应的类型以及能源的分类，属于对基础知识的考查。

9.【答案】A 向上  省力
【解析】解：用如图所示的“开瓶起子”开瓶盖，A、B两点中A点是支点，起子绕着转动的固定点，B点是阻力的作用点，开瓶盖时在C点处施加向上的动力，“开瓶起子”的动力臂比阻力臂长，是省力杠杆。
故答案为：A；向上；省力。
(1)杠杆绕着转动的固定点叫支点。
(2)瓶盖起子在C点用力的方向是向上的，该力是动力。
(3)动力臂比阻力臂长的杠杆是省力杠杆。
知道杠杆的五要素；知道杠杆的分类。

10.【答案】内  液化  放出
【解析】解：医务人员口中呼出的水蒸气遇到冷的护目镜变成小水珠，这是液化现象，小水珠出现在护目镜的内侧；
液化放出热量。
故答案为：内；液化；放出。
物质由气态变成液态的过程叫液化；液化放出热量。
本题考查了液化现象，体现了生活处处解物理，要留心观察生活，用所学的物理知识解释生活中有关的物理问题。

11.【答案】缩小  绿  靠近
【解析】解：照相机成像时，物距大于二倍焦距，在胶片上物体所成的像是倒立、缩小的实像；
彩色的像是由红、绿、蓝三种色光组成的；
为了使成的像变大，应增大像距，减小物距，故应将镜头靠近物体。
故答案为：缩小；绿；靠近。
照相机成倒立、缩小的实像；光的三原色是红、绿、蓝；凸透镜成实像时，物近像远像变大。
本题考查了凸透镜成像规律的应用、光的三原色，属于基础题。

12.【答案】6 虚像  不变
【解析】解：水面相当于平面镜，无人机距离水面3m，根据平面镜成像特点：物像到平面镜的距离相等的特点可知，无人机的像距离水面也是3m，则无人机与水中像的距离为3m+3m=6m；无人机通过水面所成的像是虚像；
无人机在湖面成像大小跟无人机的大小有关，跟无人机到湖面的距离没有关系。所以当无人机竖直上升时它在水中的像的大小将不变。
故答案为：6；虚像；不变。
平面镜成像特点：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
物体在平面镜中成像大小只跟物体大小有关，跟平面镜大小、距离平面镜的距离远近等都没有关系。

13.【答案】力  相反  电动机
【解析】解：开关断开时，导体没有电流，导体不运动，说明磁场对导体没有力的作用；开关闭合后，导体中有电流通过，导体运动起来，说明通电导体在磁场中受到力的作用。
若只将电源的正负极互换，通电导体中的电流方向发生改变，可以使ab铝管运动方向发生改变，与原来的运动方向相反。
电动机是根据这个原理制成的。
故答案为：力；相反；电动机。
开关闭合时，导体中就有了电流，同时导体ab发生运动，表明导体在磁场中受到了力的作用；
影响导体运动方向的因素是磁场的方向和电流的方向；
电动机的工作特点是先通电然后线圈转动，所以可知电动机就是根据这一原理制成的。
电动机的原理和发电机的原理是历年考试中经常出现的考点，试题一般多以选择题出现，通常是电动机和发电机在一个题中出现，注意这两个原理的区别。简单理解就是电动机是先电后动，发电机是先动后电。

14.【答案】139×104  9×105
【解析】解：(1)在0∼10s内汽车的平均速度：v平均=st=130m10s=13m/s；
(2)由图像可知，汽车做匀速直线运动时的速度为20m/s，
当汽车做匀速直线运动时，由二力平衡条件可知，汽车的牵引力：F=f=4500N，
则发动机的功率：P=Wt=Fst=Fv=4500N×20m/s=9×104W；
(3)因为汽车的功率恒定，
所以，由P=Wt可知，在0∼10s内牵引力所做的功：W=Pt=9×104W×10s=9×105J。
故答案为：13；9×104；9×105。
(1)根据v=st求出在0∼10s内汽车的平均速度；
(2)根据图像可知汽车做匀速直线运动时的速度，根据二力平衡条件求出汽车的牵引力，根据P=Wt=Fst=Fv求发动机的功率；
(3)根据P=Wt求出在0∼10s内牵引力所做的功。
本题考查了二力平衡条件、速度公式和功率公式的应用，注意：在计算0∼10s内牵引力所做的功时，不能用公式W=Fs，原因是此时的牵引力大小是未知的。

15.【答案】解：过凹透镜光心的光线传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：

【解析】在作凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点； ③过凹透镜光心的光线传播方向不改变。

16.【答案】解：重力从重心竖直向下画，标出符号G，拉力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等。如图所示：
。
【解析】小球所受的重力和拉力是一对平衡力，作用点都在物体A的重心上，重力方向竖直向下，拉力方向竖直向上。
作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等。

17.【答案】解：灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。如下图所示：

【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。

18.【答案】5.252.6
【解析】解：由甲图可知，刻度尺的分度值为0.1cm，起始刻度为2.00cm，末刻度为7.25cm，则铅笔的长度为7.25cm-2.00cm=5.25cm；
弹簧测力计分度值为0.1N，示数为2.6N；木块处于静止状态，水平方向上的滑动摩擦力与弹簧测力计的拉力是一对平衡力，大小相同，所以摩擦力为2.6N。
故答案为：5.25；2.6。
使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
根据弹簧测力计的分度值、指针的位置读数，根据二力平衡条件分析摩擦力的大小。
本题考查了长度的读数、二力平衡条件的应用、摩擦力的大小，属于基础题。

19.【答案】上升  上升  甲
【解析】解：(1)用力捏甲瓶，在力的作用下，甲瓶会向内发生形变，瓶内的压强增加，细管内的水柱会随之上升。
(2)大气压会随着高的升高而减小，将乙瓶拿到高山顶上，由于外界大气压会降低，此时瓶内的气压大于外界大气压，因此瓶内的水会有一部分被压入细管中，最终水柱升高；
(3)甲中没有空气，受大气压影响较小，可以制成液体温度计。
故答案为：上升；上升；甲。
(1)用力捏甲图中自制温度计的小瓶，力可以瓶子发生微小形变；
(2)大气压与高度有关，随高度的升高而减小；
(3)根据液体的热胀冷缩可制成液体温度计。
此题考查大气压的综合应用、力的作用效果、温度计的原理，同时考查了学生应用所学知识解决实际问题的能力，难度不大，属于基础题。

20.【答案】81.44.07×103
【解析】解：游码对应的刻度值，标尺每一个大格代表1g，每一个小格代表0.2g，游码对应的刻度值是1.4g，
矿石的质量=砝码的质量+游码对应的刻度值=50g+20g+10g+1.4g=81.4g，
则矿石的密度：ρ=mV=81.4g20cm3=4.07g/cm3=4.07×103kg/m3。
故答案为：81.4；4.07×103。
根据砝码和游码对应的刻度值计算物体的质量，根据密度公式计算物体的密度。
本题考查了天平的调节、天平的读数、固体密度的测量方法等。

21.【答案】自下而上  适当减少水的质量  a 98 低于  D
【解析】解：(1)为保证用酒精灯外焰加热，先安装下面器材，再安装上面器材，便于调节器材间的距离，因此应按照自下而上的顺序进行；
(2)为缩短加热时间，可以适当减少水的质量；
(3)水的温度随时间变化的图像如图所示：；
(4)沸腾时，形成大量的气泡不断上升，上升的过程中，周围的水蒸气不断汇集过来，所以气泡是越来越大，故图丙中a是水沸腾时气泡的变化示意图；
(5)由表中的数据可知，水沸腾时温度保持98℃不变，即水的沸点为98℃；水的沸点随大气压强的增大而升高，1标准大气压下水的沸点为100℃，而此时水的沸点低于98℃，故此时的大气压低于1标准大气压；
(6)已知高温物体与环境温度的温差越大，降温越快；温差越小，降温越慢。从表中的数据可以看出，一开始水的温度与环境温度相差较大，所以温度下降较快，当降到一定程度时，水的温度与环境温度相差较小，所以温度下降速度变慢，符合该规律的为D。
故选：D。
故答案为：(1)自下而上；(2)适当减少水的质量；(3)；(4)a；(5)98；低于；(6)D。
(1)实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度计的使用规则固定好其位置；
(2)影响加热时间的因素：水的多少、水的初温、是否加盖等；
(3)利用描点法作图；
(4)水在沸腾前后的现象是不同的：沸腾时，大量的水转化为水蒸气，形成大量的气泡不断上升，上升的过程中，周围的水蒸气不断汇集过来，所以气泡是越来越大。如果是还未沸腾的，气泡在上升过程中遇到周围温度较低的水，水蒸气反而会液化成水，气泡会不断变小；
(5)水沸腾时温度不变，这时的温度即为水的沸点；水的沸点与大气压强有关，大气压强越大，沸点越高；
(6)根据温差越大，降温越快；温差越小，降温越慢的规律判断T-t图像。
此题是“探究水沸腾时温度变化的特点”的实验，考查了器材的安装、沸点、沸腾现象等考查的内容很多，容量很大，但难度不大。

22.【答案】9 待测电阻断路  B 小  再闭合开关S1 U1R0U2-U1
【解析】解：(1)某次测量时电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，电压为1.8V，若此时电流表示数为0.2A，由欧姆定律，则本次测得的待测电阻
Rx=UxIx=1.8V0.2A=9Ω。
(2)甲中两电阻串联，电压表测待测电阻的电压，某次实验过程中，电流表的示数突然变为零，电路可能断路，电压表示数增大，电压表与电源连通，故电路中可能出现的故障是：待测电阻断路，导致电压表测电源的电压；
(3)根据一组数据得出的电阻误差较大，小明移动滑动变阻器的滑片进行多次测量，主要是为了能多次测量求平均值减小误差，故选：B；
(4)甲中电压表测量的电压是准确的，根据并联电路电流的规律，电流表示数大于通过灯的实际电流，根据欧姆定律可知，则该电路测得的Rx比真实值小。
(5)在①中，闭合开关S，两电阻串联，电压表测待测电阻的电压，读出电压表的示数为U1；
②再闭合开关S1，定值电阻短路，电路为待测电阻的简单电路，电压表测电源电压，读出电压表的示数为U2；
③根据串联电路电压的规律，定值电阻的电压为
U0=U2-U1；
根据分压原理有：
U2-U1U1=R0Rx；
待测电阻表达式为：
Rx=U1R0U2-U1。
故答案为：(1)9；(2)待测电阻断路；(3)B；(4)小；(5)②再闭合开关S1；③U1R0U2-U1。
(1)根据电压表选用小量程确定分度值读数，由欧姆定律得出本次测得的待测电阻；
(2)某次实验过程中，电流表的示数突然变为零，电路可能断路，根据电压表有示可知电压表与电源连通，结合串联电压的电压等于各部分电路两端的电压之和分析据；
(3)根据一组数据得出的电阻误差较大，为减小误差要多次测量求平均值；
(4)甲中电压表测量的电压是准确的，根据并联电路电流的规律确定电流表示数与通过灯的实际电流大小，根据欧姆定律可分析；
(5)在①中，闭合开关S，两电阻串联，电压表测待测电阻的电压，读出电压表的示数为U1；通过开关的转换，使电压表测量出电源电压，根据串联电路电压的规律可得出定值电阻的电压，根据分压原理得出待测电阻表达式。
本题测量未知电阻的阻值，考查电压表读数、故障分析、数据处理及测电阻的特殊方法。

23.【答案】解：(1)深度为10m处海水的压强：
p=ρ海水gh=1.0×103kg/m3×10N/kg×10m=1×105Pa；
(2)由阿基米德原理可知，山东舰受到海水的浮力：
F浮=G排=m排g=6.75×104×103kg×10N/kg=6.75×108N。
答：(1)深度为10m处海水的压强为1×105Pa；
(2)山东舰受到海水的浮力为6.75×108N。
【解析】(1)根据p=ρgh求出深度为10m处海水的压强；
(2)知道它满载时的排水量(即满载时排开水的质量)，根据阿基米德原理求出该舰满载时受到的浮力。
本题考查了阿基米德原理的应用和液体压强的计算，难度不大。

24.【答案】解：由图可知，R1与R2并联，电流表A1测R1的电流I1=0.6A，电流表A2测干路电流I=0.9A，
(1)并联电路中总电压等于各支路两端的电压，
则由欧姆定律可得，电源电压：U=U2=U1=I1R1=0.6A×10Ω=6V；
(2)由并联电路的电流特点可得，通过R2的电流：I2=I-I1=0.9A-0.6A=0.3A，
变阻器连入电路的阻值：
R2=U2I2=6V0.3A=20Ω；
(3)由甲图可知，电流表A1测R1的电流，因并联电路各支路独立工作、互不影响，故A1的示数为0.6A且不会随滑片的移动而改变，所以，可知乙图为电流表A2的示数且一定大于A1的示数，则A2所用为0-3A量程，最小分度值为0.1A，则此时的干路电流I'=1.2A，
此时通过R2的电流：I'2=I'-I1=1.2A-0.6A=0.6A，
此时滑动变阻器的电功率P=U2I'2=6V×0.6A=3.6W。
答：(1)电源电压U为6V；
(2)变阻器连入电路的阻值R2为20Ω；
(3)此时滑动变阻器的电功率是3.6W。
【解析】(1)分析电路，根据并联电路的特点，由欧姆定律求出电源电压；
(2)根据并联电路的特点求出通过变阻器的电流，由I=UR求出滑动变阻器连入电路的阻值；
(3)根据并联电路的特点判断电流表示数并计算滑动变阻器的电流，由P=UI求此时滑动变阻器的电功率。
本题考查并联电路的计算，要熟练掌握欧姆定律和电功率的计算，正确分析电路，难度不大。

25.【答案】增大  增大  做功  是  运动  C
【解析】解：(1)梦天实验舱加速升空的过程中，其质量不变，速度增大，则动能增大；同时高度增加，其重力势能增大；因机械能等于动能与势能的总和，所以它的机械能增大。
(2)当火箭在大气中快速飞行时，会与大气层发生剧烈摩擦，其温度会升高，内能会增大，通过做功的方式改变物体的内能。
实验舱使用电推系统向不同方向喷射气体实现变轨，说明力的作用是相互的。
实验舱靠近空间站过程中，以空间站为参照物，实验舱的位置发生改变，实验舱是运动的。
(3)A、液体因为受重力且具有流动性，液体内部向各个方向都有压强，所以在失重状态下无法用液体压强计探究液体压强特点，故A不符合题意；
B、浮力是由于液体对浸在它里面的物体产生的向上和向下的压力存在着压力差，故该实验需要在重力作用下产生的，而在无重力的空间站不能完成该操作，故B不符合题意；
C、空间站处于失重状态，物体不受外力作用，可验证牛顿第一定律，故C符合题意；
D、用水银做托里拆利实验与重力有关，太空舱中的物体处于完全失重状态，所以不能用托里拆利实验装置测量气压，故D不符合题意。
故答案为：(1)增大；增大；
(2)做功；是；运动；
(3)C。
(1)影响动能大小的因素是物体的质量和速度；影响重力势能大小的因素是物体的质量和高度；机械能等于动能与势能的总和。
(2)改变物体内能的方式有两种：做功和热传递；做功的实质是能量转化的过程，热传递的实质是能量转移的过程。
力的作用效果是改变物体的形状或改变物体的运动状态。
判断物体的运动与静止时，关键看研究对象相对于参照物的位置是否发生改变。
(3)空间站在轨道上飞行时，与地面最大的不同就是“失重”，而失重是指物体失去地球的吸引所表现出来的状态，因此这时会影响到重力的测量，而其他的测量则应具体问题、具体分析。
本题考查了对动能和势能的转化、改变物体内能的方式、运动和静止的相对性、物体间相互作用力、失重现象等知识的考查，关键知道空间站里的物体处于完全失重状态，在地球上凡是测量跟重力有关的测量在进入空间站后都不能完成。

26.【答案】590904.8
【解析】解：(1)根据题意和电磁继电器的基本原理，作图如下：
。
(2)路灯正常发光时通过它的电流为：I=PU=60W12V=5A。
(3)当阳光照射到电池板表面处每平方米的功率为1000W时，太阳能电池板的光能的总功率为：P=0.5m2×1000W/m2=500W；
光电转化的效率为18%，光伏发电的功率，即太阳能电池板的输出总功率为：P光电=18%×500W=90W；
已知风力发电机的输出功率P与风速v的平方成正比，当风速为6m/s时，风力发电机的输出功率为：P'=(6m/s12m/s)2×360W=90W；
风电和光电的最大总功率为：P总=90W+90W=180W；
若以这样的风速与光照，给只剩下20%电量的蓄电池充到满电量，需要的时间为：t=QUP总=90Ah×12V×(1-20%)180W=4.8h。
故答案为：(1)；(2)5；(3)90；90；4.8。
(1)根据电磁继电器的基本构造和原理来补充电路图。
(2)根据P=UI来计算路灯的正常工作电流。
(3)根据表格中的数据和W=UIt=QU=Pt来进行计算。
知道太阳能的利用；知道电磁继电器的基本原理；会根据题目的条件进行简单的计算。

27.【答案】3 不均匀  丁  1
【解析】解：(1)由题意可知，电路中滑动变阻器R1和R0串联，电压表测量R0电压，电源电压3V保持不变，已知油箱的容积为50L，当往空油箱中加油至满时，浮标通过杠杆使滑片恰好从R1最上端移至最下端(浮标体积忽略不计)，此时R1=0Ω，R0两端的电压等于电源电压，故当油箱加满油时，R0两端的电压为3V；
(2)由图乙可得，油箱的油量与R1的数学关系式为：V=-2.5R1+50①，
当电压表示数为“1V”时，电阻R1的电压为2V，根据串联分压原理U1U0=R1R0，即2V1V=R15Ω可得此时R1=10Ω，代入①式可得V1=25L，
当电压表示数为“2V”时，电阻R1的电压为1V，根据串联分压原理U1U0=R1R0，即1V2V=R'15Ω可得此时R1'=2.5Ω，代入①式可得V1'=43.75L，
当电压表示数为“3V”时，电阻R1的电压为0V，此时R1''=0Ω，代入①式可得V1''=50L，图如下：

(3)由图乙可知，油箱的油量与R1的数学关系是一次函数，不成正比，所以油量表盘刻度值是不均匀的；
(4)若电源电压为3.6V，测量R0电压表的量程0∼3V，并且当往空油箱中加油至满时，浮标通过杠杆使滑片恰好从R1最上端移至最下端(浮标体积忽略不计)，R0两端的电压超过了电压表的量程，所以要串联一个电阻，把多余的电压分担，故选择图丁；
根据串联分压原理，串联电阻R所分电压：U'=0.6V，
串联等流，所以此时电流：I=UR0=3V5Ω=0.6A，
因此所串联的电阻：R=U'I=0.6V0.6A=1Ω。
故答案为：(1)3；
(2)见解析；
(3)不均匀；
(4)丁；1。
(1)由题意可知，电路中滑动变阻器R1和R0串联，电压表测量R0电压，电源电压3V保持不变，已知油箱的容积为50L，当往空油箱中加油至满时，浮标通过杠杆使滑片恰好从R1最上端移至最下端(浮标体积忽略不计)，此时R1=0Ω，R0两端的电压等于电源电压；
(2)由图乙可得，油箱的油量与R1关系，分别求出电压表盘上“1V”“2V”“3V”刻度处所对应的油量数值；
(3)由图乙可知，油箱的油量与R1关系不成正比，所以油量表盘刻度值是不均匀的；
(4)若电源电压为3.6V，测量R0电压表的量程0∼3V，并且当往空油箱中加油至满时，浮标通过杠杆使滑片恰好从R1最上端移至最下端(浮标体积忽略不计)，R0两端的电压超过了电压表的量程，所以要串联一个电阻，把多余的电压分担，故选择图丁；根据串联分压原理求得串联电阻R的值。
本题考查欧姆定律的应用和计算电路问题，物理量之间的数学表达式，难度有点大。
