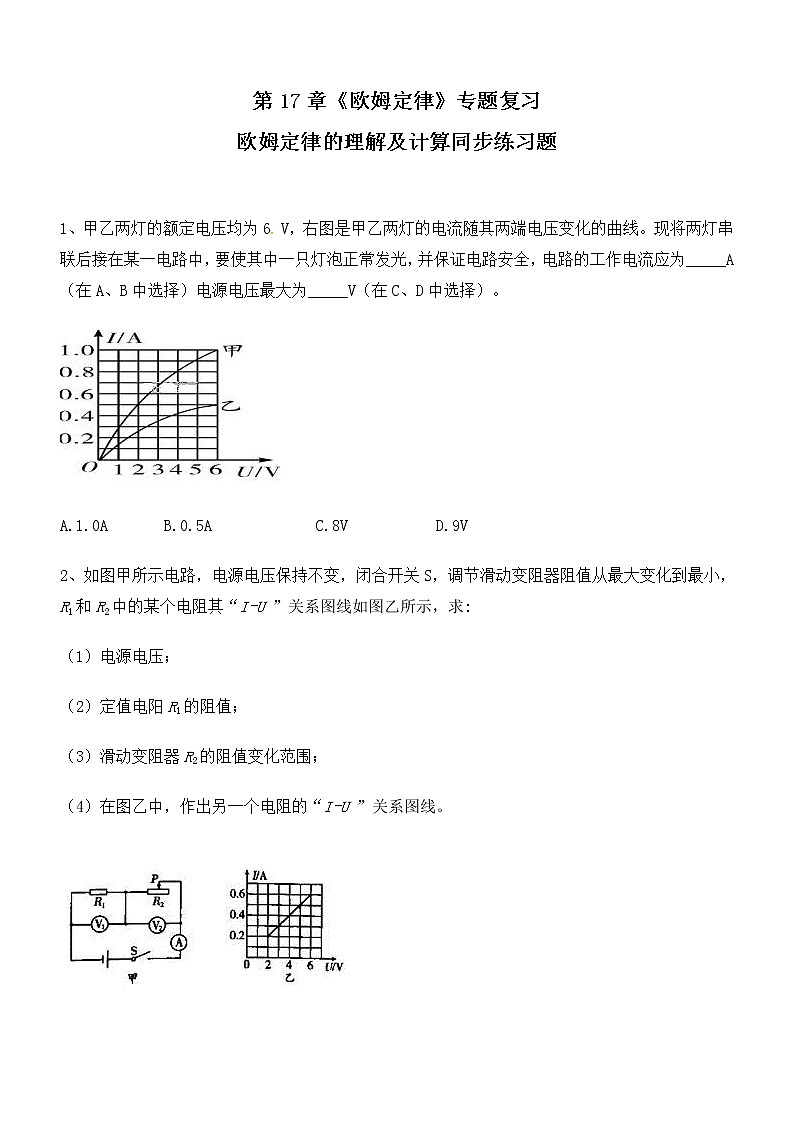

第17章《欧姆定律》专题复习

欧姆定律的理解及计算同步练习题

1、甲乙两灯的额定电压均为6 V，右图是甲乙两灯的电流随其两端电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一只灯泡正常发光，并保证电路安全，电路的工作电流应为_____A（在A、B中选择）电源电压最大为_____V（在C、D中选择）。

A.1.0A    B.0.5A       C.8V      D.9V

2、如图甲所示电路，电源电压保持不变，闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I-U ”关系图线如图乙所示，求:

（1）电源电压；

（2）定值电阳R1的阻值；

（3）滑动变阻器R2的阻值变化范围；

（4）在图乙中，作出另一个电阻的“I-U ”关系图线。

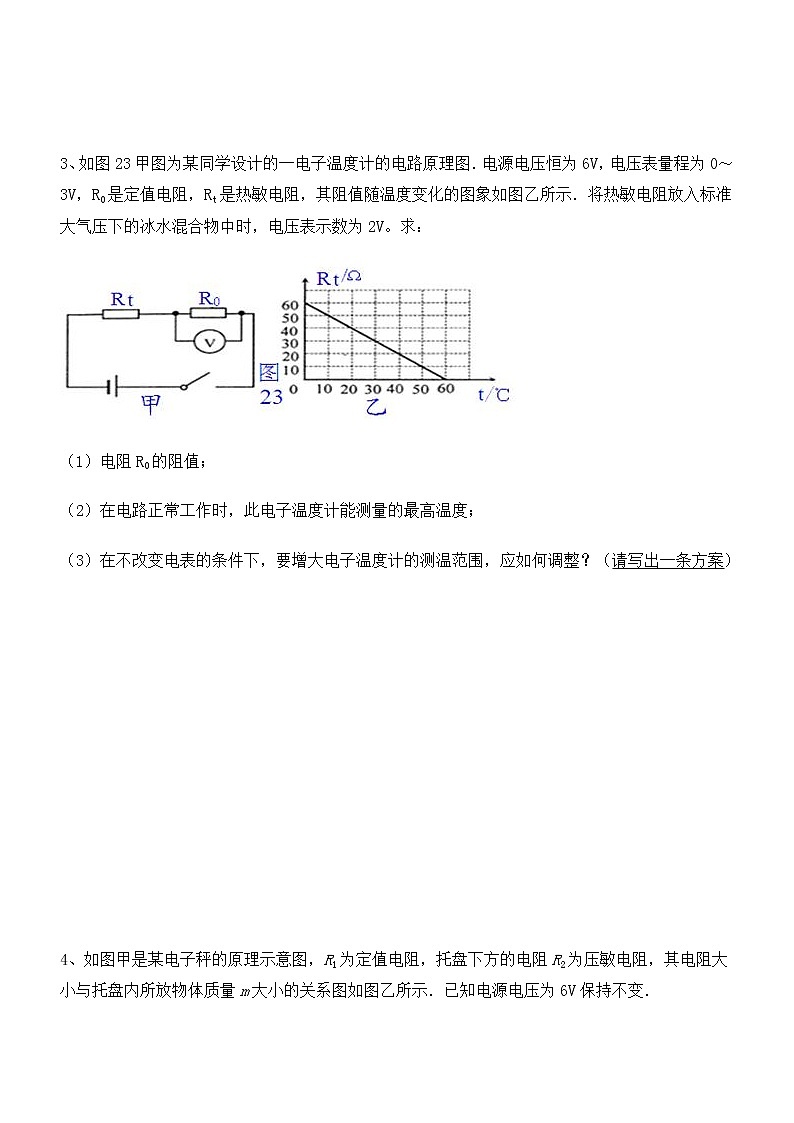

3、如图23甲图为某同学设计的一电子温度计的电路原理图．电源电压恒为6V，电压表量程为0～3V，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示．将热敏电阻放入标准大气压下的冰水混合物中时，电压表示数为2V。求：

（1）电阻R0的阻值；

（2）在电路正常工作时，此电子温度计能测量的最高温度；

（3）在不改变电表的条件下，要增大电子温度计的测温范围，应如何调整？（请写出一条方案）

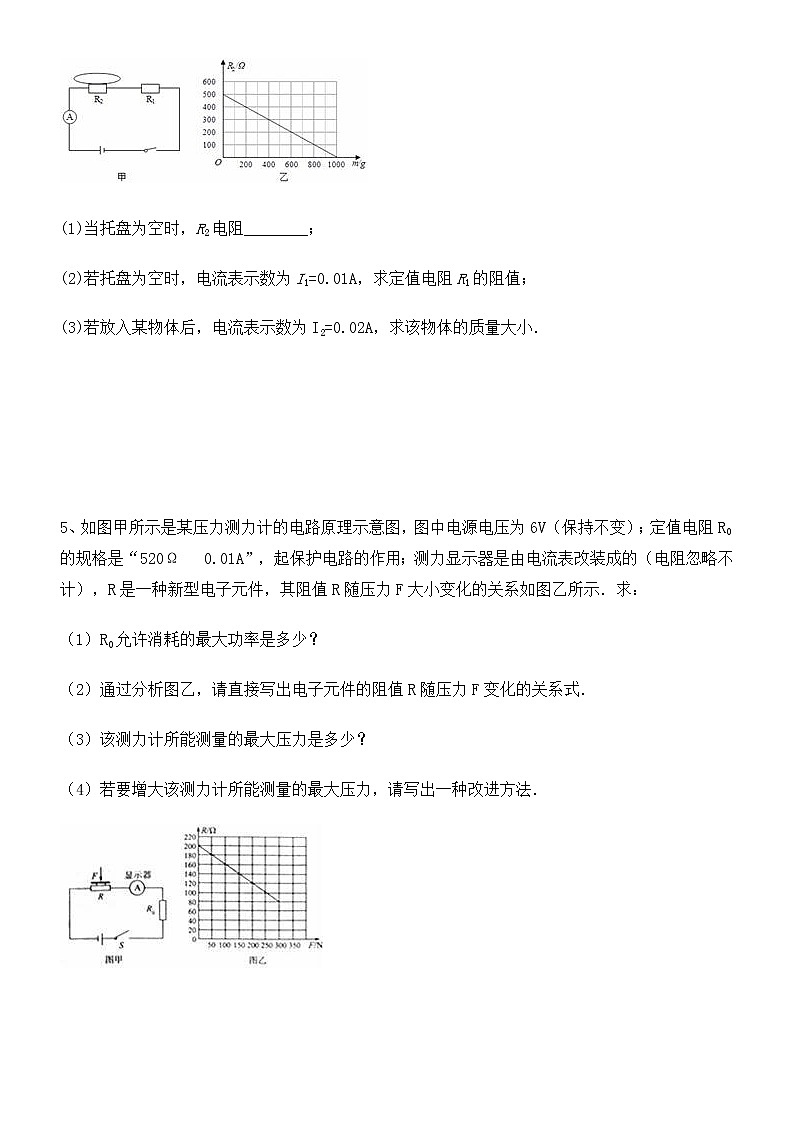

4、如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．

(1)当托盘为空时，R2电阻________；

(2)若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值；

(3)若放入某物体后，电流表示数为I2=0.02A，求该物体的质量大小．

5、如图甲所示是某压力测力计的电路原理示意图，图中电源电压为6V（保持不变）；定值电阻R0的规格是“520Ω  0.01A”，起保护电路的作用；测力显示器是由电流表改装成的（电阻忽略不计），R是一种新型电子元件，其阻值R随压力F大小变化的关系如图乙所示．求：

（1）R0允许消耗的最大功率是多少？

（2）通过分析图乙，请直接写出电子元件的阻值R随压力F变化的关系式．

（3）该测力计所能测量的最大压力是多少？

（4）若要增大该测力计所能测量的最大压力，请写出一种改进方法．

6、为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。接通电源，当传感器酒精浓度增大时，下列说法正确的是（　　）

A．电流表的示数变小                                  B．电压表的示数变大

C．电流表的示数与电压表的示数的比值变小              D．电流表的示数与电压表的示数的比值变大

7、如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象。则定值电阻R1与电源电压U的大小分别为（　　）

A．5Ω  30V B．5Ω  2.5V    C．10Ω  20V    D．10Ω  10V

8、小涛设计了一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（　　）

A．天然气浓度增大，电压表示数变小                B．天然气浓度减小，电压表示数变大

C．天然气浓度增大，电流表示数变小吧              D．天然气浓度减小，电压表与电流表示数的比值不变

9、如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图象．把灯泡L和电阻R接在电源电压为2V的电路中，如图乙所示，R的阻值为______Ω，电流表的示数为______A．

10、两个电路元件A和B中的电流与其两端电压的关系如图所示。现将元件A和B并联接入电路中，则元件A与B的电压之比为　   　，电流之比为　   　。

11、 在“探究电流跟电压关系”的实验中：

（1）如1图所示，甲为_____，乙为_____.（选填“电流表”或“电压表”）

（2）用笔画线代替导线将2图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动.（导线不能交叉）_____

（3）在实验操作过程中保持______不变，闭合开关时，调节滑动变阻器的滑片P做了三组实验数据，如3图表所示，请根据该图表中数据在4图中进行描点连线_____.

（4）对实验数据进行分析，归纳出结论是____________________________.

12、某小组同学按图16所示的电路图连接电路，做“探究串联电路的特点”实验。

在实验过程中，他们用电流表测出通过A、B、C三处的电流（.）用电压表测出各个电阻两端的电压和电源两端的总电压（），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实脸孩据如下表所示，

（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串连电路中，各处的电流都___________________________.

（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串连电路两端的总电压等于___________________________.

（3）依据电阻公式R=U/I，且利用表中_______两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中。______

（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于_______________________________.

（5）该小组同学进一步分析表中数据，又得出以下结论：

   i、分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律是：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，____________________________________________________________________.

  ii、分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中__________________________________________.

13、大梦利用图甲所示的电路探究“电流跟电阻的关系”。已知电源电压为6V且保持不变，定值电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。请你解答下列问题：

（1）他在检查仪器时，发现电流表如图乙所示，则接下来的操作是；

（2）根据图甲所示的电路图，将图丙所示的实物电路连接完整（导线不允许交叉）；

（3）实验中多次换接阻值不同的定值电阻，调节滑动变阻器滑片的位置，使电压表示数保持不变，记下每次电流表的示数，绘制了图丁所示的电流I随电阻R变化的图像。由图像进一步分析可知，当电阻R=12.5Ω时，通过R的电流I =A;

（4）完成实验后，小明发现桌上有一个标着“0.3A V”的小灯泡。他想测量此灯的额定电压，而电压表又坏了，于是更换了一个已知电压为U的电源，用如图B所示的电路进行了如下实验:

a．闭合S1断开S2，移动滑片P使电流表示数I1为0.3A；

b．保持的位置不变，闭合S2断开S1，记下此时电流表示数I2；

c．小灯泡额定电压的表达式为：U额 =（用所测物理量符号表示）

第17章《欧姆定律》专题复习

欧姆定律的理解及计算同步练习题

参考答案

1、BC

2、解：（1）由图像可知，电压和电流值没有为零的坐标，故乙图为R1的“I-U”图像，则当滑片P 在最左端时，电源电压U电源=UR1=6V；

（2）当滑片P在最左端时,U1=6V,I1=0.6A，R1的阻值R1=U1/I1=6V/0.6A=10Ω

（3）由图可知，当滑片在最右端时.R1与R2串联,I2=0.2A，电路中的总电阻

R总=U电源/I2=6V/0.2A=30Ω,R2的阻值R2=R总-R1=30Ω-10Ω=20Ω，

所以滑动变阻器R2的阻值变化范围为0～20Ω；

（4）当滑片P在最右端时，R1和R2串联接入电路，电流I1=0.2A.R2两端电压U´=U-U1=6V -2V=4V；当滑片P在最左端时，R2未连入电路，电流I2=0.6A.R2两端电压U2为零；所以滑动变阻器的“I-U”图线为一条倾斜的线段，两端点坐标为(4,0.2)和(O,0.6)，如下图所示。

3、解：（1）在标准大气压下冰水混合物的温度为0℃。

由图乙可知，当t=0℃时，Rt=60Ω

由图甲可知，R0、R t 串联。

根据串联电路电压的规律可得，Rt两端的电压：Ut=U﹣U0=6V﹣2V=4V；

   通过R t   的电流

因R0、R t 串联, 根据串联电路电压的规律可得

通过R0 的电流

则定值电阻R0 的阻值

（2）当电压表的示数U0′=3V时，此电子温度计能测量的温度最高。

此时电路中的电流：==0.1A

电路中的总电阻：R===60Ω

因串联电路中总电阻等于各分电阻之和，此时热敏电阻的阻值：Rt′=R﹣R0=60Ω﹣30Ω=30Ω。

由图乙可知，此电子温度计能测量的最高温度为30℃；

（3）要增大电子温度计的测温范围，而不改变电表的条件，可以适当减小定值电阻阻值，或减小电源电压，或在电路中再串联一个分压电阻。

此小问只需答一个调整方案。评分说明：严格按评分标准给分．

4、（1）500Ω；（2）600Ω； 100Ω；（3）600g

【解析】

5、【考点】电路的动态分析；欧姆定律的应用．

【分析】（1）由定值电阻的规格可知允许通过的最大电流，根据P=I2R求出R0上允许消耗的最大功率；

（2）由图乙可知，电子元件的阻值R与压力F的关系为一次函数，设出表达式，从图象中读出两组数据代入得出表达式；

（3）根据滑动变阻器允许通过的最大电流可知电路中的最大电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出R的阻值，然后代入电子元件的阻值R随压力F变化的关系式求出该测力计所能测量的最大压力；

（4）由R随压力F变化的关系式，若要增大该测力计的量程，应从如何减小R的电阻值上分析解答．

【解答】解：（1）定值电阻R0的规格可知，电阻R0允许通过的最大电流I0=0.01A，

则R0允许消耗的最大功率：

P0=I02R0=（0.01A）2×520Ω=0.052W；

（2）由图乙可知，电子元件的阻值R与压力F的关系为一次函数，设为R=kF+b，

由图象可知，当F=0时R=200Ω，当F=50N时R=180Ω，则

200Ω=k×0N+b，180Ω=k×50N+b，

联立等式可得：b=200Ω，k=﹣0.4Ω/N，

电子元件的阻值R随压力F变化的关系式R=﹣0.4Ω/N×F+200Ω；

（3）电路中的最大电流I0=0.01A，由I=可得，电路中的总电阻：

R总===600Ω，

因串联电路中总电阻等于各分电阻之和，

所以，R的最小阻值：

R=R总﹣R0=600Ω﹣520Ω=80Ω，

此时R上的压力最大，则

80Ω=﹣0.4Ω/N×F+200Ω，

解得F=300N；

（4）要增大该测力计的量程，由F=知，应减小R值，

电路中的电压一定时，最大电流也一定，总电阻不变，可以增大R0的阻值从而减小R的阻值；

电流一定时，也可以减小总电阻，从而减小R值，可以减小电源的电压从而减小电路中的总电阻．

答：（1）R0允许消耗的最大功率是0.052W；

（2）电子元件的阻值R随压力F变化的关系式为R=﹣0.4Ω/N×F+200Ω；

（3）该测力计所能测量的最大压力是300N；

（4）若要增大该测力计的量程，可以增大R0的阻值，也可以减小电源的电压．

6、D解：

由电路图可知，定值电阻R0与气敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流。

由图象可知，当酒精浓度增大，R的阻值变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，

由U=IR可知，R0两端的电压变大，

因串联电路中总电压等于各分电压之和，且电源的电压恒定不变，

所以，R两端的电压变小，即电压表的示数变小，故AB错误；

由电压表的示数变小、电流表的示数变大可知，电流表的示数与电压表的示数的比值变大，故C错误、D正确。

故选：D。

7、B解：由电路图可知，R1与R2串联，电流表测电路中的电流，

由图乙可知，当R2=0Ω时， =2A﹣1，则电路中的电流I1=0.5A，

此时只有R1接入电路，则由I=可得，电源的电压：

U=I1R1=0.5A×R1，﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①

当R2=10Ω时， =6A﹣1，则电路中的电流I2=A，

因串联电路中总电阻等于各分电阻之和，

所以，电源的电压：

U=I2（R1+R2）=A×（R1+10Ω），﹣﹣﹣﹣﹣﹣﹣﹣②

因电源的电压不变，

所以，0.5A×R1=A×（R1+10Ω），

解得：R1=5Ω，

电源的电压U=I1R1=0.5A×5Ω=2.5V。

8、D【考点】电路的动态分析．

【分析】由电路图可知，气敏电阻R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流，根据图乙可知天然气浓度变化时R阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，再根据欧姆定律结合R0的阻值判断电压表与电流表示数的比值变化．

【解答】解：由电路图可知，气敏电阻R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流，

当天然气浓度增大时，由图乙可知，R的阻值变小，电路中的总电阻变小，

由I=可知，电路中的电流变大，即电流表的示数变大，故C不正确；

由U=IR可知，R0两端的电压变大，即电压表的示数变大，故A不正确；

同理，当天然气浓度减小，R的阻值变大，电流表的示数变小，电压表的示数变小，故B不正确，

由R=可知，电压表与电流表示数的比值等于R0的阻值，

则电压表与电流表示数的比值不变，故D正确．

故选D．

四、填空题

9、解：

由图象当定值电阻两端电压UR=2V时，通过的电流为IR=0，2A，

由I=可得定值电阻的阻值：

R===10Ω；

由图小灯泡L和定值电阻R并联在电压为2V的电源上时，

因并联电路中各支路两端的电压相等，所以，它们两端的电压均为2V，

由图象可知对应的电流：

IL=0.6A，IR=0.2A，

因并联电路中干路电流等于各支路电流之和，

所以干路电流：I=IL+IR=0.6A+0.2A=0.8A．

故答案为：10；0.8．

10、解：（1）将元件A和B并联接入电路中，它们两端的电压相等，则元件A与B的电压之比为1：1；

（2）由图象可知，A和B的图象为正比例函数，两元件为定值电阻，

由图象可知，当UA=1V时，IA=0.2A，IB=0.1A，

则电流之比==2：1。

故答案为：1：1；2：1。

11、    (1). 电流表    (2). 电压表    (3).     (4). 电阻R    (5).     (6). 当电阻一定时，通过导体的电流与导体两端的电压成正比

【解析】（1）电流表串联在电路中作用，电压表并联使用。

所以如1图所示，甲串联在电路中，应为电流表；

乙与定值电阻并联，为电压表；

（2）如图2，根据实验过程中滑动变阻器的滑片从右向左移动的要求，即滑片在右端时电阻最大，所以连接滑动变阻器的A接线柱到定值电阻的右端，根据电源由两节电池组成，电压不超过3V，故再连接电阻的右端到电压表的“3V”接线柱，如图：

（3）研究电流与电压的关系，要保证电阻不变，多次改变电阻两端的电压，所以在实验操作过程中保持电阻R不变；

根据该图表数据在4图中进行描点连线，得到电流与电压的关系图像如图：

（4）对实验数据及所绘图像进行分析，去除误差的因素，电流随电压的升高而增大，所得图像为一直线，是成正比的，故结论为：电阻一定时，通过导体的电流与导体两端的电压成正比。

12、

13、（1）调零（2）如图（2分）

（3）I= 0.2 A     （4） b．滑片P   c．U额 =U-

【解析】

考点: 探究电流、电压与电阻的关系。
