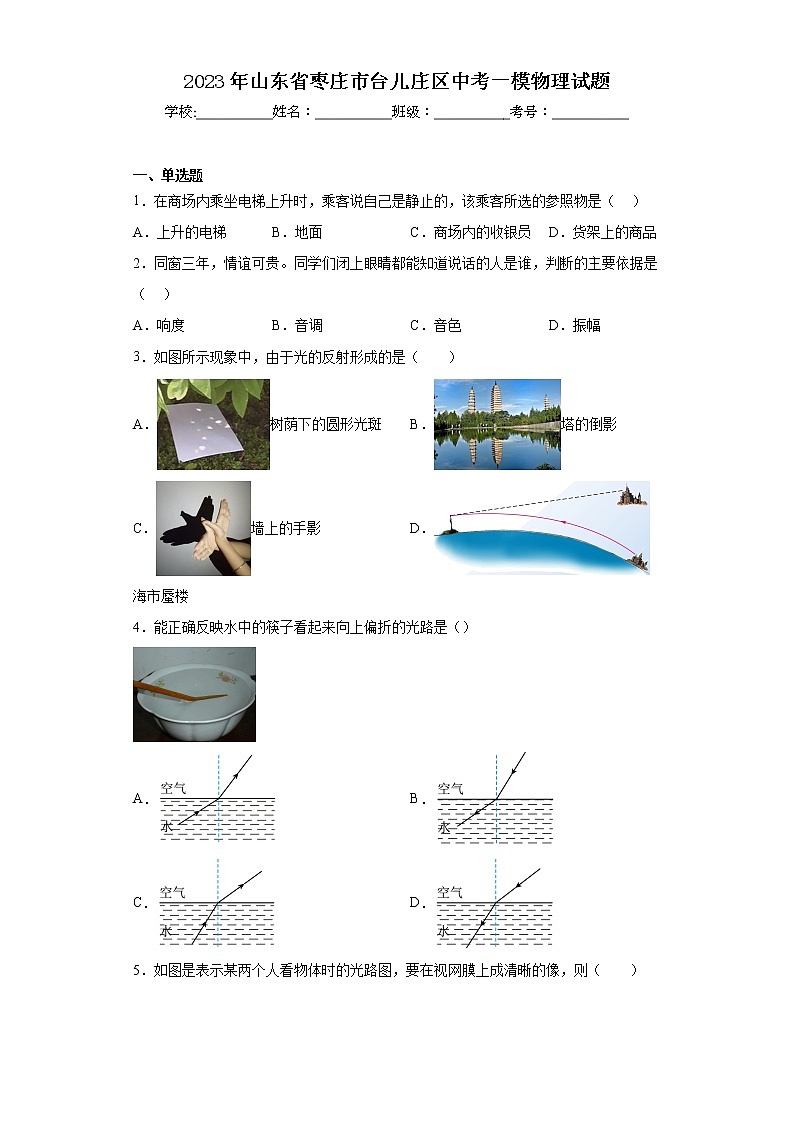

2023年山东省枣庄市台儿庄区中考一模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．在商场内乘坐电梯上升时，乘客说自己是静止的，该乘客所选的参照物是（    ）
A．上升的电梯 B．地面 C．商场内的收银员 D．货架上的商品
2．同窗三年，情谊可贵。同学们闭上眼睛都能知道说话的人是谁，判断的主要依据是（    ）
A．响度 B．音调 C．音色 D．振幅
3．如图所示现象中，由于光的反射形成的是（　　）
A．树荫下的圆形光斑 B．塔的倒影
C．墙上的手影 D．海市蜃楼
4．能正确反映水中的筷子看起来向上偏折的光路是（）

A． B．
C． D．

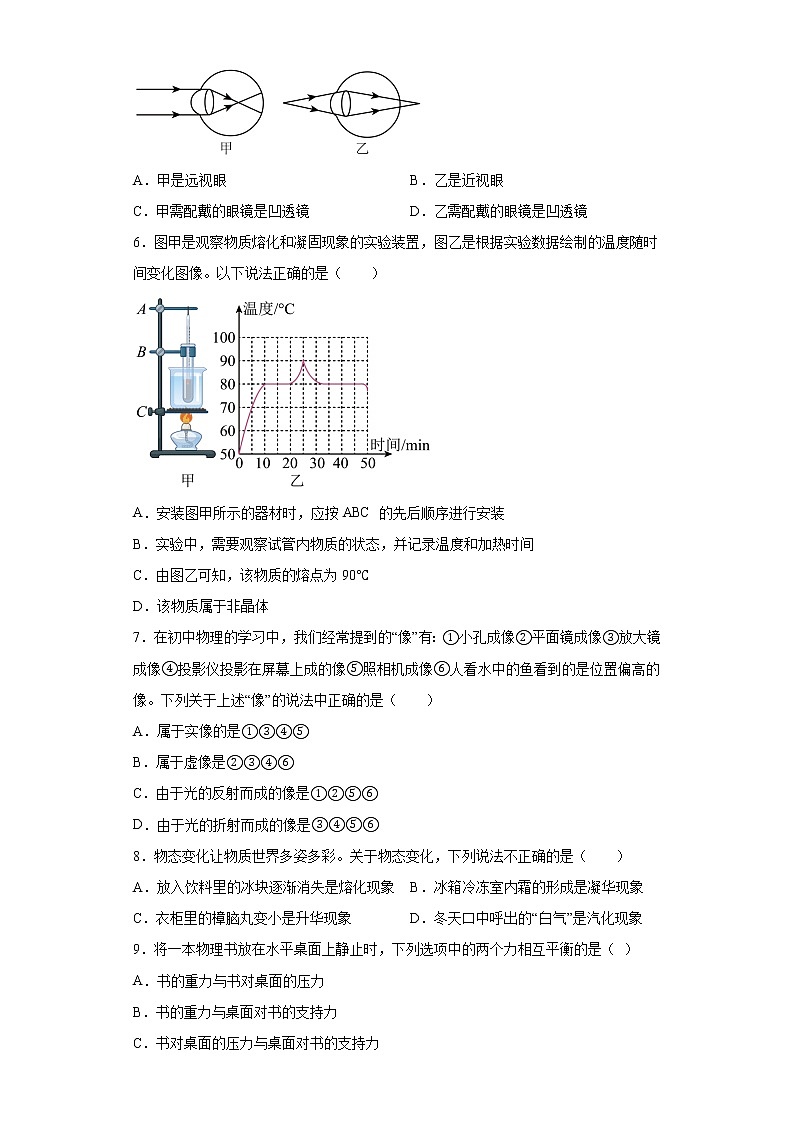

5．如图是表示某两个人看物体时的光路图，要在视网膜上成清晰的像，则（　　）

A．甲是远视眼 B．乙是近视眼
C．甲需配戴的眼镜是凹透镜 D．乙需配戴的眼镜是凹透镜
6．图甲是观察物质熔化和凝固现象的实验装置，图乙是根据实验数据绘制的温度随时间变化图像。以下说法正确的是（　　）

A．安装图甲所示的器材时，应按ABC 的先后顺序进行安装
B．实验中，需要观察试管内物质的状态，并记录温度和加热时间
C．由图乙可知，该物质的熔点为90℃
D．该物质属于非晶体
7．在初中物理的学习中，我们经常提到的“像”有：①小孔成像②平面镜成像③放大镜成像④投影仪投影在屏幕上成的像⑤照相机成像⑥人看水中的鱼看到的是位置偏高的像。下列关于上述“像”的说法中正确的是（　　）
A．属于实像的是①③④⑤
B．属于虚像是②③④⑥
C．由于光的反射而成的像是①②⑤⑥
D．由于光的折射而成的像是③④⑤⑥
8．物态变化让物质世界多姿多彩。关于物态变化，下列说法不正确的是（　　）
A．放入饮料里的冰块逐渐消失是熔化现象 B．冰箱冷冻室内霜的形成是凝华现象
C．衣柜里的樟脑丸变小是升华现象 D．冬天口中呼出的“白气”是汽化现象
9．将一本物理书放在水平桌面上静止时，下列选项中的两个力相互平衡的是（  ）
A．书的重力与书对桌面的压力
B．书的重力与桌面对书的支持力
C．书对桌面的压力与桌面对书的支持力
D．书对桌面的压力与课桌的重力

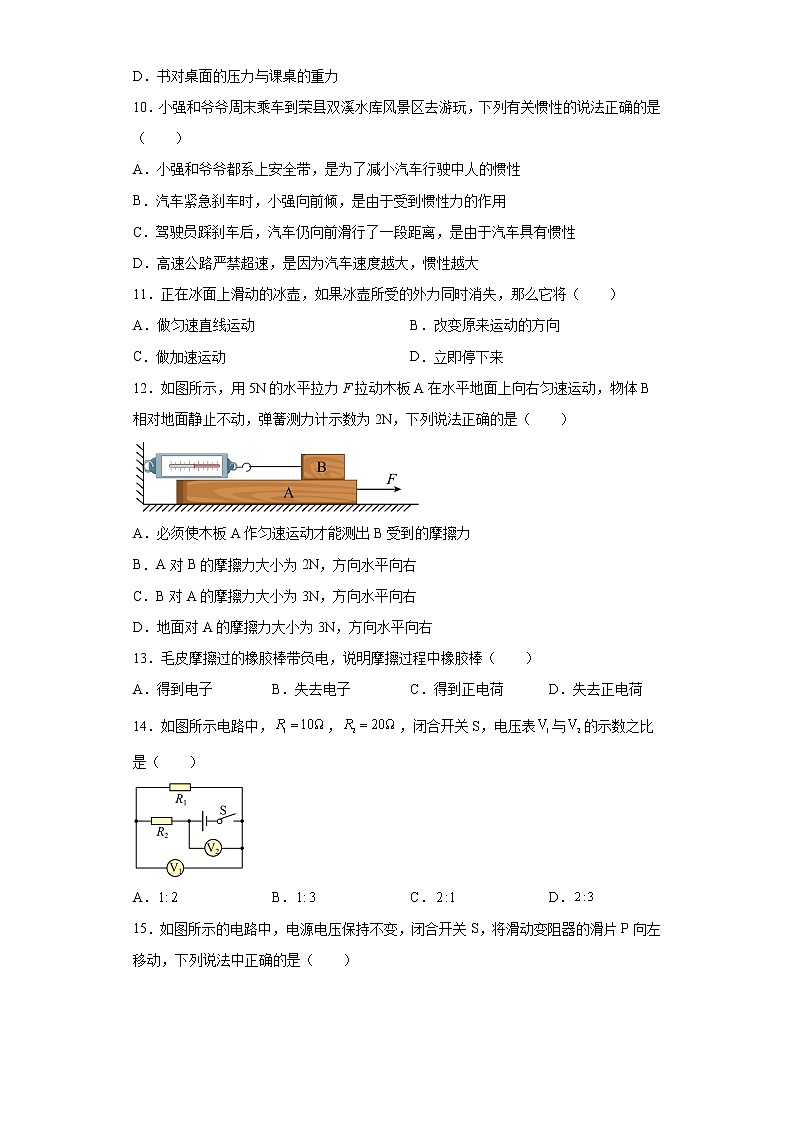

10．小强和爷爷周末乘车到荣县双溪水库风景区去游玩，下列有关惯性的说法正确的是（　　）
A．小强和爷爷都系上安全带，是为了减小汽车行驶中人的惯性
B．汽车紧急刹车时，小强向前倾，是由于受到惯性力的作用
C．驾驶员踩刹车后，汽车仍向前滑行了一段距离，是由于汽车具有惯性
D．高速公路严禁超速，是因为汽车速度越大，惯性越大
11．正在冰面上滑动的冰壶，如果冰壶所受的外力同时消失，那么它将（　　）
A．做匀速直线运动 B．改变原来运动的方向
C．做加速运动 D．立即停下来
12．如图所示，用5N的水平拉力F拉动木板A在水平地面上向右匀速运动，物体B相对地面静止不动，弹簧测力计示数为2N，下列说法正确的是（　　）

A．必须使木板A作匀速运动才能测出B受到的摩擦力
B．A对B的摩擦力大小为2N，方向水平向右
C．B对A的摩擦力大小为3N，方向水平向右
D．地面对A的摩擦力大小为3N，方向水平向右
13．毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（　　）
A．得到电子 B．失去电子 C．得到正电荷 D．失去正电荷
14．如图所示电路中，，，闭合开关S，电压表与的示数之比是（　　）

A． B． C． D．
15．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（　　）

A．电流表A1的示数变小，电流表A2的示数变大
B．电压表的示数变大，电流表A2的示数变小
C．电压表的示数变大，电流表A1的示数变小
D．电压表的示数不变，电流表A2的示数变小
16．如图所示，电源电压保持6V不变，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R1的规格为“10 1A”，滑动变阻器R2的规格为“50 1A”。闭合开关，在保证电路安全的前提下，滑动变阻器滑片移动过程中，下列说法正确的是（　　）

A．电流表示数最大可达到0.6A
B．滑动变阻器R2允许接入电路的最小阻值为10
C．电阻R1消耗的电功率最大可达到1.8W
D．滑动变阻器滑片滑到最右端时电压表的示数为2V
17．一只标有“PZ220—100”字样的白炽灯泡，当其两端电压为110V时，它的实际功率为（不计温度对电阻的影响）（　　）
A．50W B．10W C．75W D．25W
18．如图所示的各种做法中，符合安全用电原则的是（　　）

①使用试电笔时，手应接触笔后端的金属部分
②家庭电路中总功率可以过大
③电灯在家庭电路中的连接
④冰箱的金属壳接地
A．①②③④ B．②③④ C．①③④ D．③④
19．电流的磁效应被发现后，科学家笃信自然力的统一，以逆向的思想，开始在磁生电的研究中进行艰辛的探索。下列科学家与其重要发现对应正确的是（　　）
A．法拉第——电磁感应现象 B．奥斯特——电流的热效应
C．安培——通电导体周围存在磁场 D．焦耳——磁场对通电导体的作用
20．下列实验与动圈式话筒工作原理对应的是（　　）

A． B．
C． D．

二、填空题
21．如图所示为2022年1月26日航天员叶光富在空间站用葫芦丝演奏《月光下的凤尾竹》的情景。“葫芦丝”是靠空气柱 ___________发声的；按不同的孔，可以改变声音的 ___________。

22．同学们每天早晨起来洗漱时要通过平面镜观察自己的面容，小丽同学站在平面镜前3m处，则镜中的像与她相距_________m，若她向平面镜靠近1m，此时像的_________（选填“变大”、“变小”或“不变”）
23．游泳时小涛向后划水以获得向前的力，这说明力的作用是_____；到达终点时，因受到池壁作用力而停止运动，这表明作用力改变了他的_____。
24．如图甲所示是通过灯泡L的电流跟其两端电压关系的图象，现将L与阻值为10Ω的电阻R连入图乙所示电路，闭合开关S，L的实际功率为1.8W，则电源电压是______V，此时定值电阻R的电功率是______W。

25．如图所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对________有力的作用，利用这一原理可以制成__________（选填发电机”、“电动机”或“电磁继电器”）；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到铝棒向________运动。

26．如图所示实验装置，可用来探究通电时间相同时，电流通过导体产生的热量与_________的关系。将装置接在电压为3V的电源上，通电1min，电流通过电阻R2产生的热量为_________J。

27．汽车在高速行驶的过程中轮胎会发烫，这是通过_________的方式增加了物体内能。在汽车的汽油机的四个冲程中，将内能转化为机械能的是_________冲程。
28．如图是某家庭电路的电子式电能表表盘的部分数据（imp表示电能表指示灯闪烁的次数）。该电能表的现在的示数_______kW·h；当电路中某用电器单独工作6min时，电能表指示灯闪烁了320imp，则在上述时间内，该用电器消耗的电能是_________kW·h，用电器的电功率为_________W。

29．明代《读书录》称“节俭”是“人之美德”。教室不需要使用黑板和显示屏时，应及时断开讲台前的灯和显示屏，这样会使该教室电路的总电阻________，总功率将________，以达到节能目的。（均选填“变大”、“变小”或“不变”）

三、实验题
30．金浩山茶油是永州的优质食用油，享誉全国。小文想用天平和量筒测量金浩山茶油的密度。

（1）组装好天平，把天平放在水平台面上，把游码置于标尺的零刻度线处，发现指针指在分度盘的右侧如图甲所示，要调节天平平衡，应将平衡螺母向_________（选填“左”或“右”）端调节；
（2）在一个空烧杯中倒入适量金浩山茶油，用调节好的天平进行测量，当天平平衡时，放在右盘中的砝码和游码的位置如图乙所示，则烧杯和茶油的总质量为_________g；
（3）将烧杯中的部分茶油倒入量筒中如图丙所示，测得茶油体积为30cm3；
（4）将烧杯和剩余茶油放在天平上称量，烧杯和剩余茶油的总质量为36g；
（5）根据测量结果可计算出金浩山茶油的密度为_________kg/m3。

四、作图题
31．请在图中画出入射光线通过凹透镜后的折射光线。

32．如图所示，一束光入射到平面镜上，入射角为60°，请画出反射光线并标出反射角的度数________。

33．请在图中标出小磁针的N极和磁感线的方向。


五、实验题
34．在“探究水的沸腾”实验中，李明和张红选用规格完全相同的实验器材，用如图甲所示的装置进行实验。图乙是两名同学根据实验数据绘制出的水温随时间变化图像。

（1）组装器材时，应按照____________（选填“自下而上”或“自上而下”）的顺序进行；
（2）根据图像可知：
①水的沸点为100℃，说明当地的大气压______1个标准大气压（选填“大于”、“等于”或“小于”）；
②水在沸腾过程中，虽然吸收热量，但是水的温度_________。
（3）张红所用水的质量为200g，结合图像计算，她实验时0~8min水吸收的热量为_________J；[已知c水=4.2×103 J/(kg·℃)]
（4）分析图像可知，李明和张红实验所用水的质量_________（选填“相同”或“不同”）。
35．在探究凸透镜成像规律的实验中：

如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距______cm：实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在______高度上．
实验过程中，当蜡烛与凸透镜的距离如图乙所示时，在光屏上可得到一个清晰的倒立、______的实像，生活中利用这个规律制成的光学仪器是______．
实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向方移动______选填“上”或“下”．
如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是______眼镜选填“近视”或“远视”．
36．在“测定额定电压为2.5V的小灯泡的电功率”实验中，连接的电路如图甲所示，电源电压为3V。

（1）连接电路时，开关应_________（选填“断开”或“闭合”），滑动变阻器的滑片应滑到_________（选填“A”或“B”）端，这时连入电路中的阻值最大，可以起到保护电路的作用；
（2）按图甲连接好电路后，闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。造成这一现象的原因可能是_________（选填“灯泡短路”、“灯泡断路”或“变阻器断路”）；
（3）排除故障后，闭合开关，移动滑动变阻器滑片P到某处，电压表的示数为2.2V，则小灯泡消耗的实际功率_________（选填“大于”、“小于”或“等于”）额定功率；为了测定小灯泡的额定功率，应将滑动变阻器滑片P向_________（选填“A”或“B”）端移动，使电压表示数为2.5V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为_________W；
（4）完成上述实验之后，小聪想用一块电压表和一个最大阻值为R的滑动变阻器测量未知电阻Rx的阻值，于是设计了如图所示的电路图也完成了实验。请你帮助他们把以下实验步骤填写完整：

①闭合开关S，调节滑动变阻器的滑片，当滑片P位于最左端时，读出此时电压表的示数，记为U1；
②再_________，读出此时电压表的示数，记为U2；
③则未知电阻Rx=_________。（用R、U1、U2表示）

六、计算题
37．如图所示，电源电压恒定，R1的阻值为20Ω，R2的阻值为10Ω。当S闭合，S1、S2断开时，电流表的示数为0.5A。求：
（1）电源电压；
（2）通电10s内电路消耗的总电能；
（3）当S、S1、S2都闭合时，电流表的示数为0.9A．则R3的阻值是多大？

38．甲醛对人体的危害非常大，因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图。电源电压恒为3V，R是阻值为10Ω的定值电阻，R0为可以感知甲醛污染浓度的可变电阻，其阻值随甲醛污染指数的变化图象如图乙所示。当污染指数在50以下为轻度污染，50~100之间为中度污染，100以上为重度污染。问：
（1）当污染指数为50时，可变电阻R0的阻值为多少？
（2）当污染指数为50时，电路中的电流为多大？
（3）通过计算说明：当电压表示数为1V时，是否属于重度污染？


参考答案：
1．A
【详解】A．静止站在上升的电梯中的乘客，和电梯之间的位置没发生变化，所以相对于电梯是静止的，符合题意．
BCD．但是乘客相对于地面、地面上的收银员、商品来说，他们间的位置发生了变化，是运动的．不合题意．
【点睛】一个物体的运动状态的确定，关键取决于所选取的参照物．所选取的参照物不同，得到的结论也不一定相同．这就是运动和静止的相对性．
2．C
【详解】音色是由于发生体的材料和结构决定的，是声音的本质特征之一，能区分不同人的声音，主要依据不同的人的音色不同，故ABD不符合题意，C符合题意。
故选C。
3．B
【详解】A．树荫下的圆形光斑，属于小孔成像现象，是光沿直线传播，穿过树叶之间的缝隙形成的，故A不符合题意；
B．塔在水中的倒影，属于平面镜成像，是塔反射的光的反向延长线会聚形成的虚像，故B符合题意；
C．墙上的手影是光在沿直线传播过程中遇到不透明的手在后面形成的黑暗区域，是光沿直线传播形成的，故C不符合题意；
D．海市屋楼是光通过密度不均匀的空气时发生折射形成的，故D不符合题意。
故选B。
4．C
【详解】（1）水中的筷子看起来向上偏折，是光线从水中射入空气时，而BD图都是光从空气射向水里，故BD错误；（2）当光从水中射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折，远离法线，折射角大于入射角，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，从而位置比实际位置偏高，看起来筷子向上弯折，而A图折射角小于入射角．故C正确．故选C．
点睛：光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，这种现象叫光的折射；光从水中斜射入空气时，传播方向将远离法线，折射角大于入射角．
5．C
【详解】甲图，远处物体的光经眼睛的晶状体折射后，会聚在视网膜前，看不清远处的物体，是近视眼；近视眼的晶状体折光能力太强，要在视网膜上成清晰的像，需配戴对光线有发散作用的凹戴镜，乙图，远处物体的光经眼睛的晶状体折射后，会聚在视网膜后，看不清近处的物体，是远视眼；远视眼的晶状体折光能力太弱，要在视网膜上成清晰的像，需配戴对光线有会聚作用的凸戴镜，故C符合题意，ABD不符合题意。
故选C。
6．B
【详解】A．安装图甲所示的器材时，应按照从下到上的顺序来组装，即按照CBA的先后顺序进行安装，故A错误；
B．实验中，需要观察试管内物质的状态，同时并记录物质的温度和加热时间，符合实验步骤，故B正确；
C．由图乙可知，该物质固定不变的温度为为80℃，即物质的熔点为80℃，故C错误；
D．该物质有固定的熔点，属于晶体，故D错误。
故选B。
7．D
【详解】①小孔成像是由光的直线传播形成的实像；
②平面镜成像是由光的反射形成的虚像；
③放大镜成像属于凸透镜成像，是由光的折射形成的虚像；
④投影仪投影在屏幕上成的像，属于凸透镜成像，是由光的折射形成的实像；
⑤照相机成像，属于凸透镜成像，是由光的折射形成的实像；
⑥人看水中的鱼看到的是位置偏高的像，是由光的折射形成的虚像；
其中，属于实像的是①④⑤；属于虚像的是②③⑥；由于反射而成的像是②；由于折射而成的像是③④⑤⑥。故ABC不符合题意，D符合题意。
故选D。
8．D
【详解】A．冰是固态的，冰变成水后变为液态，是熔化现象，故A正确，不符合题意；
B．冰箱冷冻室内的霜是空气中的水蒸气形成的小冰晶，是凝华现象，故B正确，不符合题意；
C．衣柜里的樟脑丸变小，是由固态直接变成了气态，是升华现象，故C正确，不符合题意；
D．冬天人呼出的气体中含有水蒸气，这些水蒸气遇到外面的冷空气后会液化成小水珠，就形成了人们看到的“白气”，它是液化现象，故D错误，符合题意。
故选D。
9．B
【详解】一对平衡力会同时满足四个条件，即：作用在同一物体上，在一条直线上，大小相等，方向相反．书的重力与书对桌面的压力的方向相同，但没有作用在同一个物体上，故A不符合题意；书的重力与桌面对书的支持力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故B符合题意；书对桌面的压力与桌面对书的支持力，没有作用在同一个物体上，故C不符合题意；书对桌面的压力与课桌的重力，力的方向相同，不是平衡力，故D错误，故选B．
点睛：本题考查的是平衡力的辨别，解题时必须要牢记二力平衡的四个条件，判断时缺一不可．
10．C
【详解】A．小强和爷爷都系上安全带，是为了减小汽车行驶中惯性带来的伤害，但不能减小惯性，故A错误；
B．行驶中的汽车紧急刹车时，小强会向前倾，是由于人具有惯性，但惯性不是力，不能说受到惯性力的作用，故B错误；
C．驾驶员踩刹车后，汽车仍向前滑行了一段距离，是因为汽车具有惯性，仍保持原来的运动状态，故C正确；
D．物体的惯性大小只与物体的质量有关，与运动状态、速度等因素无关；高速公路严禁超速，是因为速度越大，动能越大，当遇到紧急情况刹车时，克服摩擦做的功多，制动距离远，容易发生交通事故，故D错误。
故选C。
11．A
【详解】根据牛顿第一定律我们知道，物体不受外力作用时，原来静止的物体将永远保持静止状态；原来运动的物体将永远做匀速直线运动，速度的大小和方向都不改变。因为物体原来是运动状态，当外力突然消失，物体仍然保持原来的运动状态，所以物体将沿原来的运动方向、原来的速度做匀速直线运动，故A符合题意，BCD不符合题意。
故选A。
12．B
【详解】A．在拉动A的过程中，B相对地面静止，它受到的摩擦力等于水平拉力，即弹簧测力计的示数，因为它们是一对平衡力，所以无论A是否作匀速运动，都可测得B受到的摩擦力，故A错误；
BC．B相对地面静止，在水平方向上所受的弹簧测力计的向左拉力与A对B的摩擦力是一对平衡力，它们大小相等，方向相反，所以A对B的摩擦力
fAB=2N
方向向右。而A对B的摩擦力与B对A的摩擦力是一对相互作用力，它们的大小相等，方向相反，所以B对A的摩擦力大小为2N，方向向左。故C错误，B正确；
D．A受到水平向右的拉力的作用，匀速向右运动，地面对A的摩擦力向左，则A在水平方向上受到的向左的地面的摩擦力、B对A的摩擦力和向右的拉力作用处于平衡状态，所以地面对A的摩擦力
fA=F-fBA=5N-2N=3N
故D错误。
故选B。
13．A
【分析】在摩擦过程中，对电荷束缚能力强的，得到电子带负电；对电荷束缚能力弱的，在摩擦过程中失去电子带正电．
【详解】因为摩擦起电的实质是原子核外电子的转移，且电子带负电，又因为毛皮摩擦过的橡胶棒带负电，所以摩擦过程中橡胶棒得到电子，故A选项正确，BCD选项错误．故选A．
14．B
【详解】两电阻串联，V1测R1电压，V2测电源电压，根据串联分压规律可得电压表示数比为

故ACD不符合题意，B符合题意。
故选B。
15．D
【详解】由图可知，R1、R2并联，电压表测量各支路两端的电压；电流表A2在干路中，测量的是干路的电流；电流表A1在支路中，测通过变阻器R2的电流。将滑动变阻器的滑片P向左移动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过变阻器的电流减小，即电流表A1的示数变小；由于定值电阻两端的电压不变，所以通过它的电流不变；并联电路中干路电流等于各支路电流的和，则干路电流减小，即电流表A2的示数变小；电压表测量各支路两端的电压，电压表示数保持不变，故ABC错误，D正确。
故选D。
16．B
【详解】A．根据电压表的量程可知，电压表的最大示数为3V，定值电阻R1的阻值为10Ω，故电流表的示数为

故A错误；
B．根据串联分压，电阻越大，分担的电压越大，电压表的最大示数为3V，而电源电压为6V，那么滑动变阻器两端电压最小为3V，此时滑动变阻器与定值电阻分得的电压相同，故电阻相同，故此时滑动变阻器接入的最小阻值为10Ω，故B正确；
C．电阻R1消耗的电功率最大可达到

故C错误；
D．滑动变阻器滑片滑到最右端时，电路中的电流为

电压表的示数为

故D错误。
故选B。
17．D
【详解】由可得，灯泡的电阻为

接到110V的电路中，灯泡的实际功率为

故D符合题意，ABC不符合题意。
故选D。
18．C
【详解】①使用试电笔时，手不能接触笔尖金属部分，应接触笔后端的金属部分。故①正确；
②家庭电路中总功率过大，会导致电流过大，空气开关掉闸，严重会发生火灾。故②错误；
③为了安全用电，在家庭电路的连接中开关应接在火线和电灯之间。故③正确；
④为防止冰箱金属外壳漏电导致触电事故，冰箱的金属壳要接地。故④正确。
故ABD不符合题意，C符合题意。
故选C。
19．A
【详解】A．1831年，一位叫迈克尔·法拉第的科学家发现了磁与电之间的相互联系和转化关系。闭合电路的部分导体在磁场中做切割磁感线运动，闭合电路中就会产生感应电流。这种利用磁场产生电流的现象称为电磁感应，故A正确；
B．焦耳发现了通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应，故B错误；
C．1820年，丹麦物理学家奥斯特发现了电流的磁效应，即通电导线周围存在磁场，故C错误；
D．安培发现了磁场对通电导体的作用，故D错误。
故选A。
20．B
【详解】A．动圈式话筒的工作原理是电磁感应现象，图中探究的是电磁铁磁性大小的因素，是电流的磁效应，故A不符合题意；
B．图中导体在磁场中做切割磁感线的运动，观察电路中是否有电流产生，这是探究电磁感应现象的装置图，故B符合题意；
C．图中通电导体周围存在磁场，会影响附近磁针的转动，这是探究电流的磁效应的装置图，故C不符合题意；
D．图中通电导体在磁场中受力运动，是探究磁场对电流的作用的装置图，故D不符合题意。
故选B。
21． 振动 音调
【详解】[1]声音是由物体振动产生的，“葫芦丝”是靠空气柱振动发声的。
[2]按不同的孔，空气柱的长短不同，空气柱振动的频率不同，发出声音的音调不同。
22． 6 不变
【详解】[1]平面镜成的像与物到平面镜的距离相等，小丽同学站在平面镜前3m处，则她的像到平面镜的距离也是3m，故镜中的像与她相距6m。
[2]平面镜成的像与物大小相等，物不变，像不变；故她向平面镜靠近1m时，成的像不变。
23． 相互的 运动状态
【详解】[1]游泳时小涛向后划水以获得向前的力，是由于手给水一个向后的作用力，由于力的作用是相互的，故水会给手一个向前的力，即手和水之间的作用力是相互的。
[2]力的作用效果有两个：①力可以改变物体的形状；②力可以改变物体的运动状态。到达终点时，因受到池壁作用力而停止运动，由运动变成静止，说明作用力改变了他的运动状态。
24． 6 3.6
【详解】[1]如图灯泡U-I图像，根据P＝UI可以找出当电流I＝0.3A，U＝6V时，灯泡L实际功率为1.8W，因为此电路连接方式为并联，所以电源电压等于6V。
[2]定值电阻R阻值为10Ω，则R消耗的电功率

25． 通电导体（通电导线） 电动机 右
【详解】[1][2]如图所示的实验中，闭合开关，有电流通过铝棒，观察到铝棒向左运动，这说明磁场对通电导体有力的作用，电动机就是利用这一原理制成的。
[3]对调电源正、负两极，磁场方向不变，再次闭合开关时，铝棒中的电流方向与原来相反，则铝棒受力的方向也与原来相反，所以此时铝棒会向右运动。
26． 电阻 12
【详解】[1][2]由图知道，不同阻值的两个定值电阻串联，所以通过的电流相同，当通电时间相同，可以探究电流产生热量与电阻大小的关系；串联电路总电阻是
R=R1+R2 =10Ω+5Ω=15Ω
根据题意由欧姆定律知道，电路电流是

所以通电1min时，电流通过电阻R2 产生的热量是
Q2 =I2R2t=(0.2A)2 ×5Ω×1×60s=12J
27． 做功 做功
【详解】[1]改变内能的方式包括做功和热传递，汽车在高速行驶的过程中轮胎会发烫，这是通过功的方式增加了物体内能。
[2]在汽车的汽油机的四个冲程中，做功冲程中，燃料燃烧释放能量，推动活塞向下运动，将内能转化为机械能。
28． 123.5 0.1 1000
【详解】[1]从图中可知电能表的读数为123.5kW·h。
[2]该用电器消耗的电能

[3]用电器的电功率

29． 变大 变小
【详解】[1][2]教室的用电器是并联的，并联电路中总电阻的倒数等于各分电阻倒数之和，即电阻越并越小、小于任何一个分电阻，当断开讲台前的灯和显示屏时，电路中的总电阻变大，根据可知电路总功率变小。
30． 左 63.6 0.92×103
【详解】（1）[1]指针指在分度盘的右侧，说明右边比左边重，所以平衡螺母应该向左调节。
（2）[2]根据天平的读数规则可知，左盘物体的质量等于右盘砝码质量和游码所在刻度的示数之和，所以由图乙可得，烧杯和茶油的总质量为
m总=60g+3.6g=63.6g
（5）[3]茶油的体积为
V=30mL=30cm3
由题意可知，烧杯和剩余茶油的总质量为36g，所以倒入量筒中的质量为
m=m总-m剩=63.6g-36g=27.6g
根据密度公式可得金浩山茶油的密度为

31．
【详解】平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过入射光线这一侧的焦点；过光心的光线其传播方向不变。如图所示

32．
【详解】根据光的反射定律可知，反射角等于入射角，即反射角也等于60°，法线是反射光线和入射光线夹角的角平分线，如下图所示

【点睛】
33．
【详解】由安培定则可知，通电螺线圈的右端为N极，故磁感线的方向向左，小磁针的左端为S极，右端为N极，如图所示
。
34． 自下而上 等于 不变 1680 相同
【详解】（1）[1]因为实验中要用酒精灯外焰加热，且温度计不能触碰容器底，因此器材组装顺序应当自下而上。
（2）[2]在标准大气压下，水的沸点是100℃，现在水的沸点为100℃，说明当地的大气压等于1个标准大气压。
[3]由图像可知，当水沸腾后，继续加热，但温度保持不变。
（3）[4]水的质量为
m=200g=0.2kg
由图像可知水升高的温度为2℃，则吸收的热量为
Q吸=c水m水Δt=4.2×103J/(kg·℃)×0.2kg×2℃=1680J
（4）[5]李明加热水升高1℃，用时4min，张红加热水升高2℃，用时8min，因为相同时间内吸收的热量是相同的，由可知李明和张红实验所用水的质量相同。
35． 同一 放大 投影仪 上 远视
【详解】（1）根据平行光聚焦法，由图甲知道，亮点为焦点，焦点到光心的距离为就焦距，所以凸透镜的焦距是：f=20.0cm-10.0cm=10.0cm；实验前应调节烛焰、凸透镜、光屏三者的中心在同一高度上，是为了使像成在光屏中心；
（2）由图乙知道，此时蜡烛在刻度尺的10cm处，透镜在刻度尺的25cm处，所以物距是：u=25cm-10cm=15cm，由于2f＞u＞f，凸透镜会成倒立放大的实像，生活中利用这个规律制成的光学仪器是投影仪；
（3）由于凸透镜成倒立的实像，所以随着蜡烛由于燃烧逐渐变短，即相对于凸透镜物体向下移动，所以像会逐渐向上移动；
（4）根据题意知道，将一副眼镜放在蜡烛和凸透镜之间，使光屏上原来清晰的像变模糊了，又根据他只将光屏向靠近凸透镜的方向移动适当距离，就又在光屏上观察到蜡烛清晰的像知道，眼镜使成像提前了，即放置的是使光线会聚的凸透镜，所以这种眼镜是用来矫正远视眼的．
点睛：本题考查的是探究凸透镜成像规律的实验，涉及对实验器材的放置以及对凸透镜成像规律的应用，同时考查了对倒立实像的理解，但难度不大．
36． 断开 A 灯泡断路 小于 B 1.25 将滑片移动到最右端 R
【详解】（1）[1][2]连接电路时，开关应断开，滑动变阻器的滑片应滑到阻值最大的位置，即A端，此时电流中电流最小，可以起到保护电路的作用。
（2）[3]若灯泡短路，则电压表示数为0，电路为通路，电流表有示数，不符合题意；
若灯泡断路，则电流表示数为0，电压表串联在电路中，测电源电压，故移动滑动变阻器的滑片P，电压表示数始终接近电源电压，符合题意；
若变阻器断路，整个电路断路，两表都没有示数，不符合题意；
故按图甲连接好电路后，闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压，造成这一现象的原因可能是灯泡断路
（3）[4]灯在额定电压下的功率为额定功率，因2.2V小于2.5V，当电压表示数为2.2V，由知道，小灯泡消耗的实际功率小于额定功率。
[5]灯在额定电压下正常发光，示数为2.2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B移动，直到电压表示数为额定电压2.5V。
[6]由图乙知道，此时电流表选用小量程，电流为0.5A，则小灯泡的额定功率为
P=UI=2.5V×0.5A=1.25W
（4）[7][8]①闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，此时电压表的示数等于电源电压，记为U1；
②再将滑片移动到最右端时，滑动变阻器全部接入，阻值为R，读出此时电压表的示数，此时电压表的示数等于Rx两端电压，读出此时电压表的示数，记为U2；此时两电阻串联，滑动变阻器两端的电压
UR=U1-U2
通过未知电阻的电流

③则未知电阻为

37．（1）15V；（2）75J；（3）100Ω
【详解】（1）当S闭合，S1、S2断开时，R1和R2串联接入电路中；根据电阻的串联和可知，电源电压为
U=I(R1+R2)=0.5A×(20Ω+10Ω)=15V
（2）通电10s内电路消耗的电能为
W=UIt=15V×0.5A×10s=75J
（3）当S、S1、S2都闭合时，R2被短路，此时R1和R3并联接入电路中，电流表测干路中的电流。通过R1的电流为

通过R3的电流为
I3=I′-I1=0.9A-0.75A=0.15A
则R3的阻值为

答：（1）电源电压为15V；
（2）通电10s内电路消耗的电能为75J；
（3）R3的阻值为100Ω。
38．（1）50Ω；（2）0.05A；（3）属于重度污染
【详解】解：（1）由图乙可知，当当污染指数为50时，可变电阻R0的阻值为50Ω。
（2）分析电路可知，定值电阻与可变电阻串联，根据串联电阻的特点，此时电路总电阻为
R总=R定+R0=10Ω+50Ω=60Ω
根据欧姆定律，电路电流为

（3）分析电路可知，电压表测定值电阻两端电压，此时电流为

此时电路总电阻为

此时可变电阻的阻值为
R变=R总1-R=30Ω-10Ω=20Ω
由图乙可知，此时污染指数为150，属于重度污染。
答：（1）当污染指数为50时，可变电阻R0的阻值为50Ω；
（2）当污染指数为50时，电路中的电流为0.05A；
（3）当电压表示数为1V时，属于重度污染。
