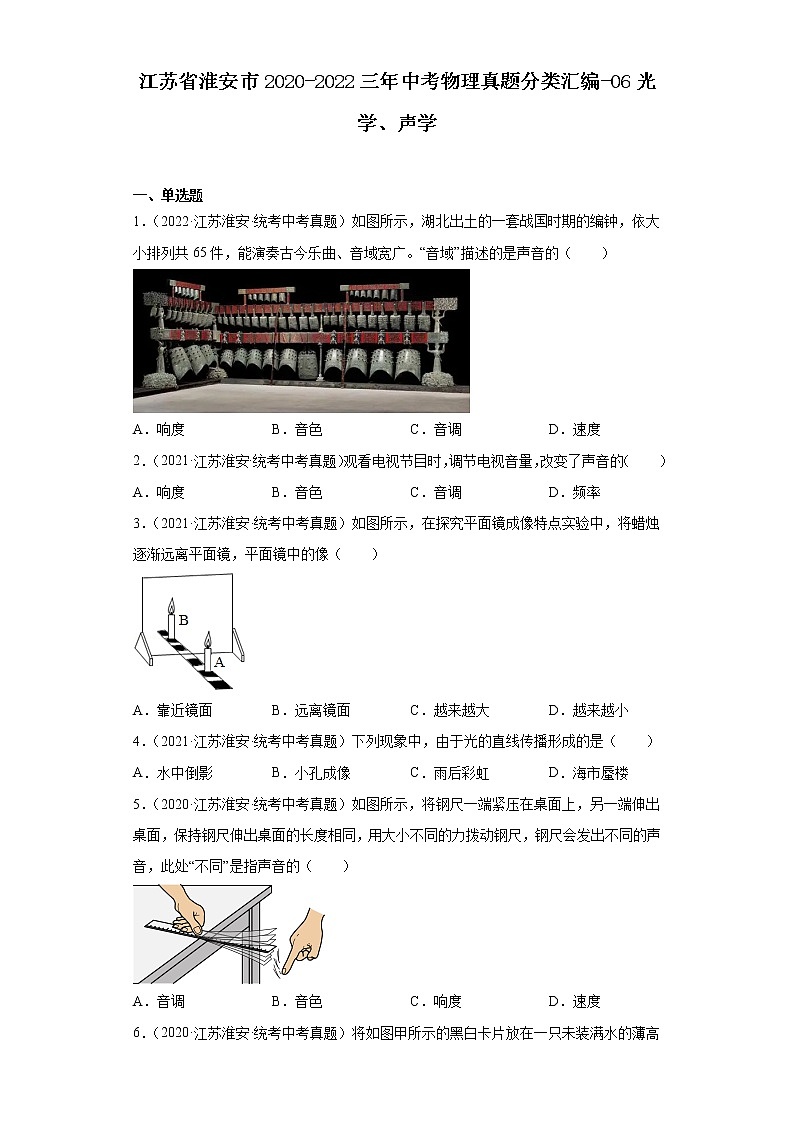

江苏省淮安市2020-2022三年中考物理真题分类汇编-06光学、声学

江苏省淮安市2020-2022三年中考物理真题分类汇编-06光学、声学

一、单选题

1．（2022·江苏淮安·统考中考真题）如图所示，湖北出土的一套战国时期的编钟，依大小排列共65件，能演奏古今乐曲、音域宽广。“音域”描述的是声音的（　　）

A．响度 B．音色 C．音调 D．速度

2．（2021·江苏淮安·统考中考真题）观看电视节目时，调节电视音量，改变了声音的（　　）

A．响度 B．音色 C．音调 D．频率

3．（2021·江苏淮安·统考中考真题）如图所示，在探究平面镜成像特点实验中，将蜡烛逐渐远离平面镜，平面镜中的像（　　）

A．靠近镜面 B．远离镜面 C．越来越大 D．越来越小

4．（2021·江苏淮安·统考中考真题）下列现象中，由于光的直线传播形成的是（　　）

A．水中倒影 B．小孔成像 C．雨后彩虹 D．海市蜃楼

5．（2020·江苏淮安·统考中考真题）如图所示，将钢尺一端紧压在桌面上，另一端伸出桌面，保持钢尺伸出桌面的长度相同，用大小不同的力拨动钢尺，钢尺会发出不同的声音，此处“不同”是指声音的（　　）

A．音调 B．音色 C．响度 D．速度

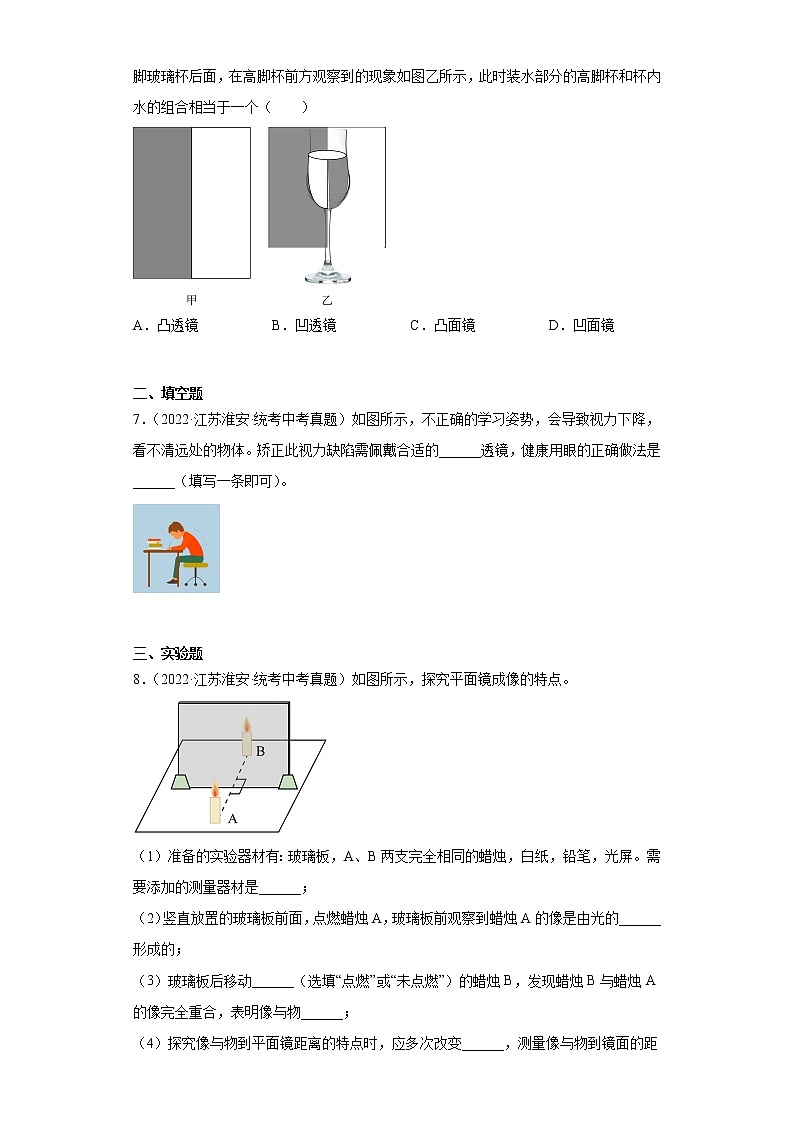

6．（2020·江苏淮安·统考中考真题）将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（　　）

A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜

二、填空题

7．（2022·江苏淮安·统考中考真题）如图所示，不正确的学习姿势，会导致视力下降，看不清远处的物体。矫正此视力缺陷需佩戴合适的______透镜，健康用眼的正确做法是______（填写一条即可）。

三、实验题

8．（2022·江苏淮安·统考中考真题）如图所示，探究平面镜成像的特点。

（1）准备的实验器材有：玻璃板，A、B两支完全相同的蜡烛，白纸，铅笔，光屏。需要添加的测量器材是______；

（2）竖直放置的玻璃板前面，点燃蜡烛A，玻璃板前观察到蜡烛A的像是由光的______形成的；

（3）玻璃板后移动______（选填“点燃”或“未点燃”）的蜡烛B，发现蜡烛B与蜡烛A的像完全重合，表明像与物______；

（4）探究像与物到平面镜距离的特点时，应多次改变______，测量像与物到镜面的距离；

（5）撤去蜡烛B，放一光屏到B撤走时的位置，直接观察光屏，看不到蜡烛A的像，说明平面镜所成的像是______。

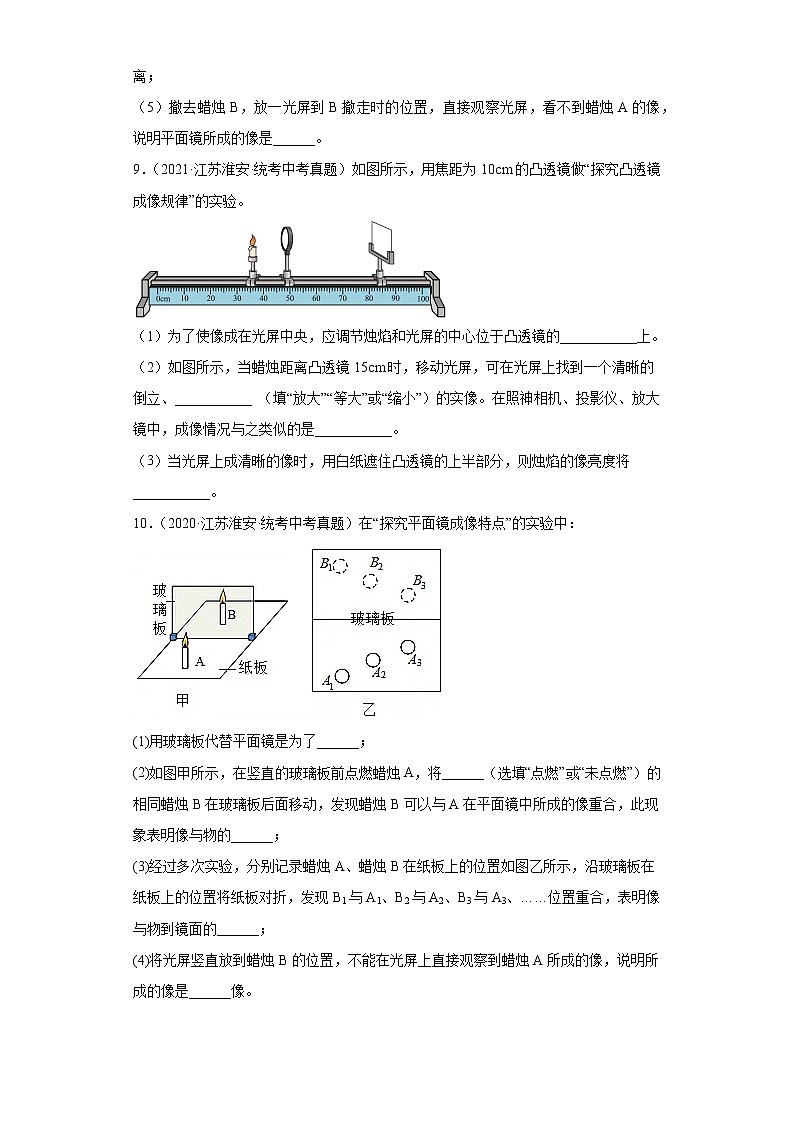

9．（2021·江苏淮安·统考中考真题）如图所示，用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。

（1）为了使像成在光屏中央，应调节烛焰和光屏的中心位于凸透镜的___________上。

（2）如图所示，当蜡烛距离凸透镜15cm时，移动光屏，可在光屏上找到一个清晰的倒立、___________ （填“放大”“等大”或“缩小”）的实像。在照神相机、投影仪、放大镜中，成像情况与之类似的是___________。

（3）当光屏上成清晰的像时，用白纸遮住凸透镜的上半部分，则烛焰的像亮度将___________。

10．（2020·江苏淮安·统考中考真题）在“探究平面镜成像特点”的实验中：

(1)用玻璃板代替平面镜是为了______；

(2)如图甲所示，在竖直的玻璃板前点燃蜡烛A，将______（选填“点燃”或“未点燃”）的相同蜡烛B在玻璃板后面移动，发现蜡烛B可以与A在平面镜中所成的像重合，此现象表明像与物的______；

(3)经过多次实验，分别记录蜡烛A、蜡烛B在纸板上的位置如图乙所示，沿玻璃板在纸板上的位置将纸板对折，发现B1与A1、B2与A2、B3与A3、……位置重合，表明像与物到镜面的______；

(4)将光屏竖直放到蜡烛B的位置，不能在光屏上直接观察到蜡烛A所成的像，说明所成的像是______像。

四、作图题

11．（2022·江苏淮安·统考中考真题）画出图中，平行主光轴的入射光线经凸透镜的折射光路。

12．（2021·江苏淮安·统考中考真题）按照题目要求作图。

（1）请根据光的反射定律，在图甲中画出入射光线。 (     )

（2）请画出图乙中茶杯所受重力的示意图。(     )

（3）请在图丙中画出拉力F的力臂ll（O为支点）。(      )

（4）请在图丁括号中标出小磁针左端的磁极名称。(      )

13．（2020·江苏淮安·统考中考真题）按照题目要求作图：(1)画出图中斜面上木块所受重力的示意图；

(2)画出图乙中平行于主光轴的入射光线经凸透镜折射后的光线；

(3)将灯泡与开关连接到图中的家庭电路中；

(4)向下拉绳将重物提升，画出图中滑轮组绕绳方法。

参考答案：

1．C

【详解】编钟的制造材料一样，厚薄和质量不同，不同的钟在敲击后振动的快慢不同，即频率不同，所以能够发出不同音调的声音，因此编钟的音域宽广指的是音调变化范围大，故ABD不符合题意，C符合题意。

故选C。

2．A

【详解】调节电视音量时，改变了声音的大小，即改变了声音的响度，故A符合题意，BCD不符合题意。

故选A。

3．B

【详解】由平面镜成像规律可知，物与像关于镜面对称，所成像与物等大，故蜡烛逐渐远离平面镜时，平面镜中的像大小不变，且远离镜面，故ACD不符合题意，B符合题意。

故选B。

4．B

【详解】A．水中倒影，是平面镜成像，属于光的反射，不符合题意；

B．小孔成像是由于光的直线传播形成的，符合题意；

C．雨后彩虹是光的折射现象，不符合题意；

D．海市蜃楼是由于光的折射形成的，不符合题意。

故选B。

5．C

【分析】声音的三个特性：音调、响度、音色；响度跟发声体的振幅有关，振幅越大、响度越大；音调跟发声体的振动频率有关，频率越大、音调越高；音色跟发声体的结构和材料有关。

【详解】将钢尺一端紧压在桌面上，另一端伸出桌面，保持钢尺伸出桌面的长度相同，用大小不同的力拨动钢尺；用大的力拨动钢尺时，钢尺的振幅大，发出声音的响度大；改用小的力拨动钢尺时，钢尺的振幅小，发出声音的响度变小，即钢尺会发出响度不同的声音。

故选C。

6．A

【详解】玻璃杯中有水的这一部分中间厚，边缘薄，相当于一个凸透镜。黑白卡片是左右颠倒的，成倒立、放大的实像。

故选A。

7．     凹     不要在较暗的地方看书、看书不要离书本太近

【详解】[1]近视眼是因为晶状体的折射能力过强，使物体成像成在视网膜前导致的，这里要矫正近视眼需要佩戴具有发散功能的透镜延迟光线的会聚，故要佩戴凹透镜。

[2]健康用眼的正确方法很多，例如：经常做眼保健操，注意不要过度观看手机或电视等。

8．     刻度尺     反射     未点燃     大小相等     蜡烛Ａ的位置     虚像

【详解】（1）[1]需要添加的测量器材是刻度尺，可以测量像与物到镜面的距离，刻度尺的作用是便于测量。

（2）[2]实验过程中，看到蜡烛A的像是利用光的反射。

（3）[3][4]在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（A侧）观察，直至它与蜡烛A的像完全重合，表明像与物的大小相等。

（4）[5]为了得到平面镜成像的普遍规律，应保持平面镜不动，多次改变蜡烛A的位置，测量像与物到镜面的距离。

（5）[6]移开蜡烛B，将光屏放在像的位置，不透过玻璃板，直接观察光屏，不能观察到蜡烛A的像，说明平面镜所成的像是虚像。

9．     主光轴     放大     投影仪     变暗

【详解】（1）[1]为了使像成在光屏中央，便于观察，应调节烛焰和光屏的中心位于凸透镜的主光轴上。

（2）[2][3]由图中可知，当蜡烛距离凸透镜15cm时，此时物距大于一倍焦距小于二倍焦距，故此时所成的像为倒立、放大的实像；成像情况与之类似的是投影仪。

（3）[4]用白纸遮住凸透镜的上半部分时，凸透镜的剩余部分对光仍然具有偏折能力，但因遮住了上半部分，故入射光线将减少，因此烛焰的像亮度将变暗。

10．     便于确定像的位置     未点燃     大小相等     距离相同     虚

【详解】(1)[1]因为玻璃板既能让光透过也可以反射光，容易确定像的位置，而平面镜是不透明的，无法确定像的位置，所以选用玻璃板。

(2)[2][3]在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至它与蜡烛A的像完全重合，说明像与物大小相等。

(3)[4]用沿玻璃板在纸板上的位置将纸板对折，发现B1与A1、B2与A2、B3与A3、……位置重合，这表明B1与A1、B2与A2、B3与A3相对于镜面是对称的，即物和像到平面镜的距离相等。

(4)[5]将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是虚像。

11．

【详解】平行于主光轴的光线经凸透镜折射后，其折射光线过焦点，如图所示：

12．

【详解】（1）[1]由光的反射定律可知，反射角等于入射角，故入射光线如下图所示：

（2）[2]茶杯所受重力G作用在茶杯上，方向竖直向下，如下图所示：

（3）[3]由力臂的定义可知，过O点作拉力F的延长线的垂线段l1，即为拉力F对应的力臂，如下图所示：

（4）[4]根据图中电流及导线缠绕方向，由安培定则可知，螺线管左端为S极，由磁极间的相互作用可知，小磁针的左端为S极，如下图所示：

13．(2) ；(2) ；(3) ；(4)

【详解】(1)重力的方向是竖直向下的，从重心画一竖直向下的线段，标上箭头和字母G。如图所示：

(2)平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条入射光线对应的折射光线，如图所示：

(3)为了用电的安全，开关应该控制火线，即开关接在灯泡与火线之间；如下图所示：

(4)向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示：
