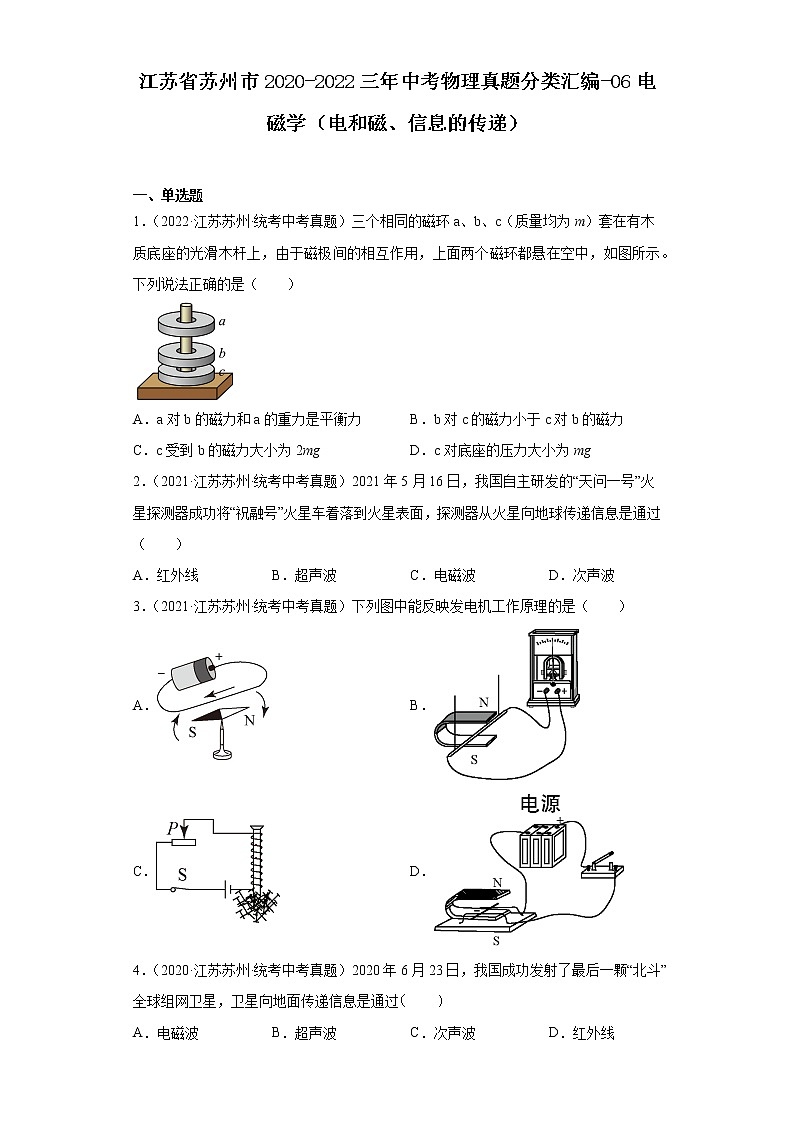

江苏省苏州市2020-2022三年中考物理真题分类汇编-06电磁学（电和磁、信息的传递）

江苏省苏州市2020-2022三年中考物理真题分类汇编-06电磁学（电和磁、信息的传递）

一、单选题

1．（2022·江苏苏州·统考中考真题）三个相同的磁环a、b、c（质量均为m）套在有木质底座的光滑木杆上，由于磁极间的相互作用，上面两个磁环都悬在空中，如图所示。下列说法正确的是（　　）

A．a对b的磁力和a的重力是平衡力 B．b对c的磁力小于c对b的磁力

C．c受到b的磁力大小为2mg D．c对底座的压力大小为mg

2．（2021·江苏苏州·统考中考真题）2021年5月16日，我国自主研发的“天问一号”火星探测器成功将“祝融号”火星车着落到火星表面，探测器从火星向地球传递信息是通过（　　）

A．红外线 B．超声波 C．电磁波 D．次声波

3．（2021·江苏苏州·统考中考真题）下列图中能反映发电机工作原理的是（　　）

A． B．

C． D．

4．（2020·江苏苏州·统考中考真题）2020年6月23日，我国成功发射了最后一颗“北斗”全球组网卫星，卫星向地面传递信息是通过　　

A．电磁波 B．超声波 C．次声波 D．红外线

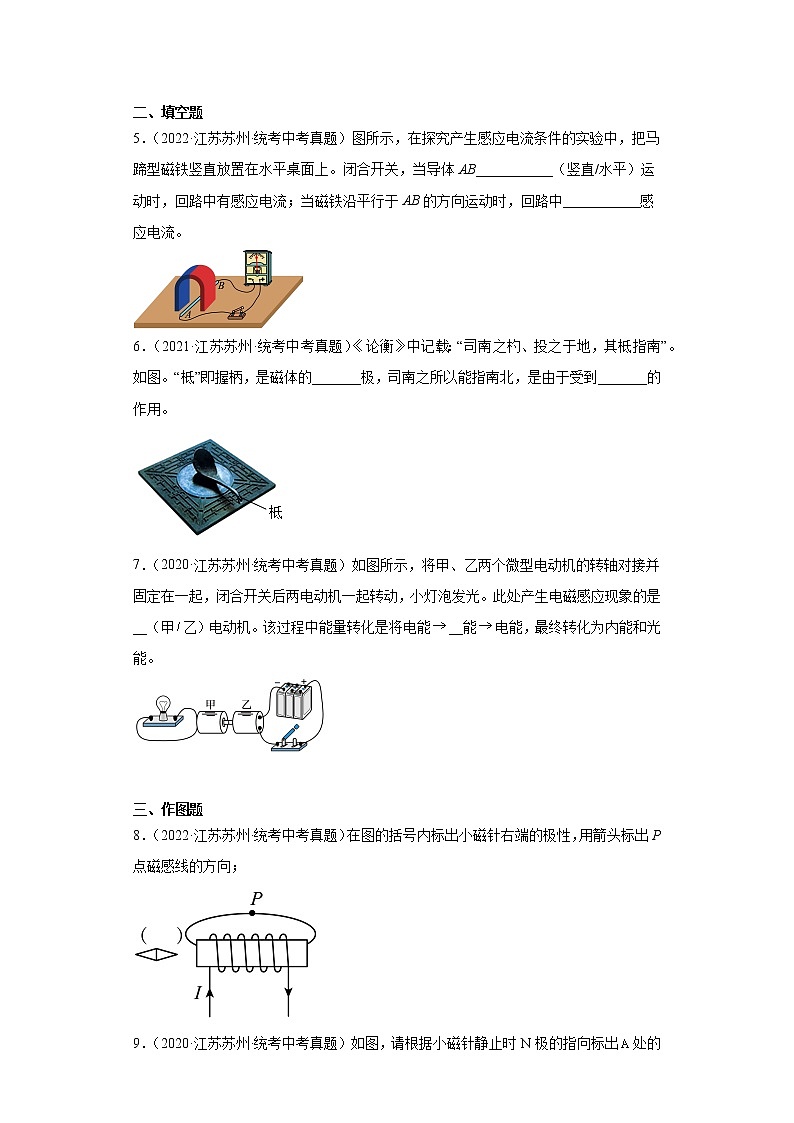

二、填空题

5．（2022·江苏苏州·统考中考真题）图所示，在探究产生感应电流条件的实验中，把马蹄型磁铁竖直放置在水平桌面上。闭合开关，当导体AB___________（竖直/水平）运动时，回路中有感应电流；当磁铁沿平行于AB的方向运动时，回路中___________感应电流。

6．（2021·江苏苏州·统考中考真题）《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图。“柢”即握柄，是磁体的_______极，司南之所以能指南北，是由于受到_______的作用。

7．（2020·江苏苏州·统考中考真题）如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是__（甲乙）电动机。该过程中能量转化是将电能__能电能，最终转化为内能和光能。

三、作图题

8．（2022·江苏苏州·统考中考真题）在图的括号内标出小磁针右端的极性，用箭头标出P点磁感线的方向；

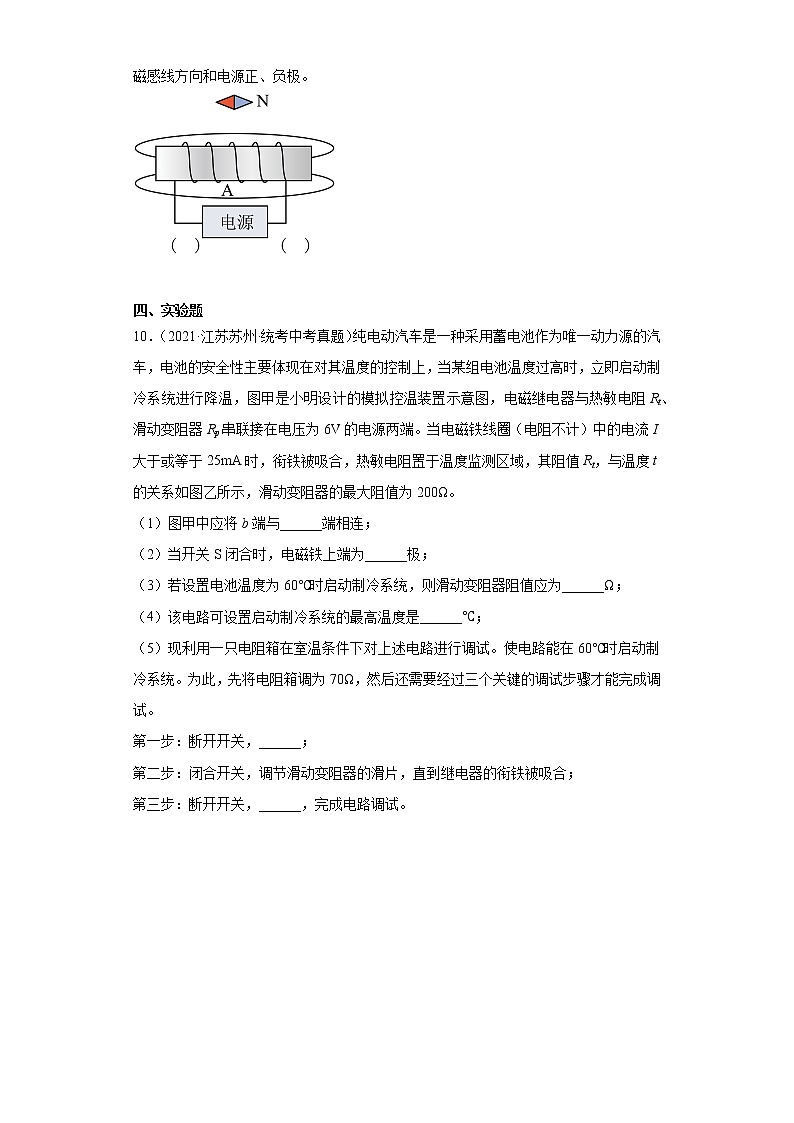

9．（2020·江苏苏州·统考中考真题）如图，请根据小磁针静止时N极的指向标出处的磁感线方向和电源正、负极。

四、实验题

10．（2021·江苏苏州·统考中考真题）纯电动汽车是一种采用蓄电池作为唯一动力源的汽车，电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温，图甲是小明设计的模拟控温装置示意图，电磁继电器与热敏电阻Rt、滑动变阻器Rp串联接在电压为6V的电源两端。当电磁铁线圈（电阻不计）中的电流I大于或等于25mA时，衔铁被吸合，热敏电阻置于温度监测区域，其阻值Rt，与温度t的关系如图乙所示，滑动变阻器的最大阻值为200Ω。

（1）图甲中应将b端与______端相连；

（2）当开关S闭合时，电磁铁上端为______极；

（3）若设置电池温度为60℃时启动制冷系统，则滑动变阻器阻值应为______Ω；

（4）该电路可设置启动制冷系统的最高温度是______℃；

（5）现利用一只电阻箱在室温条件下对上述电路进行调试。使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后还需要经过三个关键的调试步骤才能完成调试。

第一步：断开开关，______；

第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；

第三步：断开开关，______，完成电路调试。

五、简答题

11．（2020·江苏苏州·统考中考真题）阅读下列材料，回答问题

伽利略的温度计及热电阻

16世纪，伽利略利用热胀冷缩的原理制作过一种最早的温度计。据他学生描述：伽利略取一个鸡蛋大小的玻璃泡，将其接到一根约半米长的细玻璃管一端，用手掌将玻璃泡握住，使之受热，然后倒转插入水中，松开手待玻璃泡冷却后，水会升高二三十厘米，用水柱上升的高度来表示手掌的温度，如图甲所示。

温度能明显影响金属导体和半导体的导电性能。金属的导电性能会随温度增加而减弱，与金属不同，有些半导体的导电性能会随温度增加而增强。如图乙所示是一种金属导体和一种半导体的电阻温度特性图线。根据这一特性，它们不仅可以用来测量温度，还能作为热传感器运用到自动控制电路中。

(1)伽利略的温度计测温物质是__（玻璃泡中的空气玻璃管中的水），他在用温度计测量手掌温度时，玻璃管中的水柱越高，表明手掌的温度越__（高低）；

(2)如图丙所示，是一款利用热传感器设计的高温报警器电路，启动报警器，当环境温度过高时，电铃会被接通发出报警声，通过断开开关S可关闭铃声。电铃应接在电路中的__位置，热传感器接在电路中的__位置，热传感器应使用图乙中的__（金属导体半导体）。

参考答案：

1．C

【详解】A．a对b的磁力和a的重力的方向相同，不是平衡力，故A错误；

B．b对c的磁力和c对b的磁力是相互作用力，两个力的大小相等，故B错误；

C．将a和b看成一个整体，ab处于静止状态，c对b的磁力和ab的总重力是平衡力，由二力平衡的条件可知c对b的磁力大小

F=2mg

由力的作用相互性可知b对c的磁力大小和c对b的磁力大小相等，则c受到b的磁力大小为2mg，故C正确；

D．c对底座的压力大小等于c的重力和b对c的磁力大小之和，即

F压=mg+2mg=3mg

故D错误。

故选C。

2．C

【详解】因为电磁波的传播不需要介质，且传播速度快，传递距离远，所以在太空中进行远距离信息传递使用的是电磁波，火星探测器向地球传递信息也是通过电磁波传播的。

故选C。

3．B

【详解】A．该选项图中所示的是奥斯特实验，说明通电导线周围存在磁场，电流具有磁效应，不是发电机的原理，故A不符合题意；

B．该选项图中所示的是电磁感应现象的实验，说明磁能生电，是发电机的原理，故B符合题意；

C．该选项图中所示的电磁铁，其原理是电流的磁效应，故C不符合题意；

D．该选项图中所示的通电导线在磁场中受力运动的实验，是电动机的原理，故D不符合题意。

故选B。

4．A

【详解】因为电磁波的传播不需要介质，能在真空中传播，所以“北斗”卫星是通过电磁波将信息传回地面的，故BCD错误，A正确。

故选A。

5．     竖直     无

【详解】[1][2]产生感应电流的条件是导体在磁场中做切割磁感线运动，蹄形磁铁按图示方向放置时，导体只有在竖直运动时才能够产生感应电流，沿平行于AB方向运动时不会产生感应电流。

6．     S（南）     地磁场

【详解】[1]由题意知，司南放在地上时，握柄指向地理的南方，而地磁极的N极在地理南方附近，据同名磁极相互排斥，异名磁极相互吸引，所以握柄是磁体的S（南）极。

[2]司南静止时指南北是由于它受到地磁场的作用。

7．     甲     机械

【详解】[1]闭合开关，电源与乙电动机接通，电流通过乙电动机，乙电动机转动，将电能转化为机械能，其原理是通电导体在磁场中受力而运动；乙电动机带动甲电动机一起转动，甲电动机内部的线圈在磁场中切割磁感线，产生感应电流，小灯泡发光，此时甲电动机相当于发电机，将机械能转化为电能，其工作原理是电磁感应现象。

[2]整个过程中能量转化是将电能机械能电能，最终转化为小灯泡的内能和光能。

8．

【详解】根据右手安培定则，四指的方向为电流的方向，大拇指的方向为磁场的方向，故该螺线管右端为N极，左端为S极，螺线管外部的磁场的方向为从 N极出发，回到S极，故P点磁感线的方向是向左，螺线管的左端为S极，根据磁体间的相互作用，小磁针的右端为N极，故如图所示：

9．

【详解】小磁针在磁场中受到磁力作用，小磁针静止时N极指向和磁感线方向相同，所以可以判断磁感线方向如图中箭头方向，根据磁体周围的磁感线都是从N极出发回到S极，可以判断通电螺线管的左端是N极，右端是S极，根据安培定则可以判断电流从通电螺线管的右端进入、从左端流出，可以判断电源的右端是正极、左端是负极，如图所示：

。

10．     c     N     170     90     用电阻箱替换热敏电阻     用热敏电阻替换电阻箱

【详解】（1）[1]由题意可知，当控制电路电流达到25mA时衔铁被吸合，制冷系统工作，所以图甲中，应将b端与c端相连。

（2）[2]由图甲可知，电流从通电螺线管的上端接线柱流入，下端流出，根据右手螺旋定则，可知螺线管的上端为N极。

（3）[3]若设置电池温度为60℃启动制冷系统，由图乙可知，当温度为60℃时，Rt的阻值为70，由I=得，此时控制电路的总电阻

R=240

由串联电路的电阻规律，滑动变阻器接入的电阻为

RP=R-Rt=240-70170

（4）[4]当滑动变阻器的最大阻值为200时，热敏电阻的阻值

Rt＇=R-RP＇=240-200=40

由图乙可知此时对应的温度为90，所以此时该电路可设置启动制冷系统的最高温度是90。

（5）[5][6]为使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后过三个关键的调试步骤，第一步：断开开关，用电阻箱替换热敏电阻；第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；第三步：断开开关，用热敏电阻替换电阻箱，完成电路调试。

11．     玻璃泡中的空气     高               半导体

【详解】(1)[1]当外界气温上升的时候，球形容器内的气体受热膨胀，由于密闭，所以压强增大，使管内的液面下降。

[2]当外界气温下降的时候，球形容器内的气体受冷收缩，由于密闭，所以压强减小，使管内的液面上升，所以在用温度计测量手掌温度时，玻璃管中的水柱越高，表明手掌的温度越高。

(2)[3]如图丙所示的是高温报警器，当环境温度升高到一定程度时，电磁继电器的衔铁被吸合，动触点和下面的静触点接触，电铃接在位置时就会被接通发出报警声，断开开关S，电路中没有电流，电磁铁失去磁性，弹簧将衔铁拉起，接在处的电铃不再工作，可关闭铃声。

[4]当温度低时，低压控制电路断开，电路中没有电流，电磁铁失去磁性，弹簧将衔铁拉起，接在处的电铃不再工作，可关闭铃声，所以热传感器接在电路中的位置。

[5]因为热传感器在温度低时能断开开关，说明热传感器的电阻随温度的降低而增大，所以热传感器应使用图乙中的半导体。
