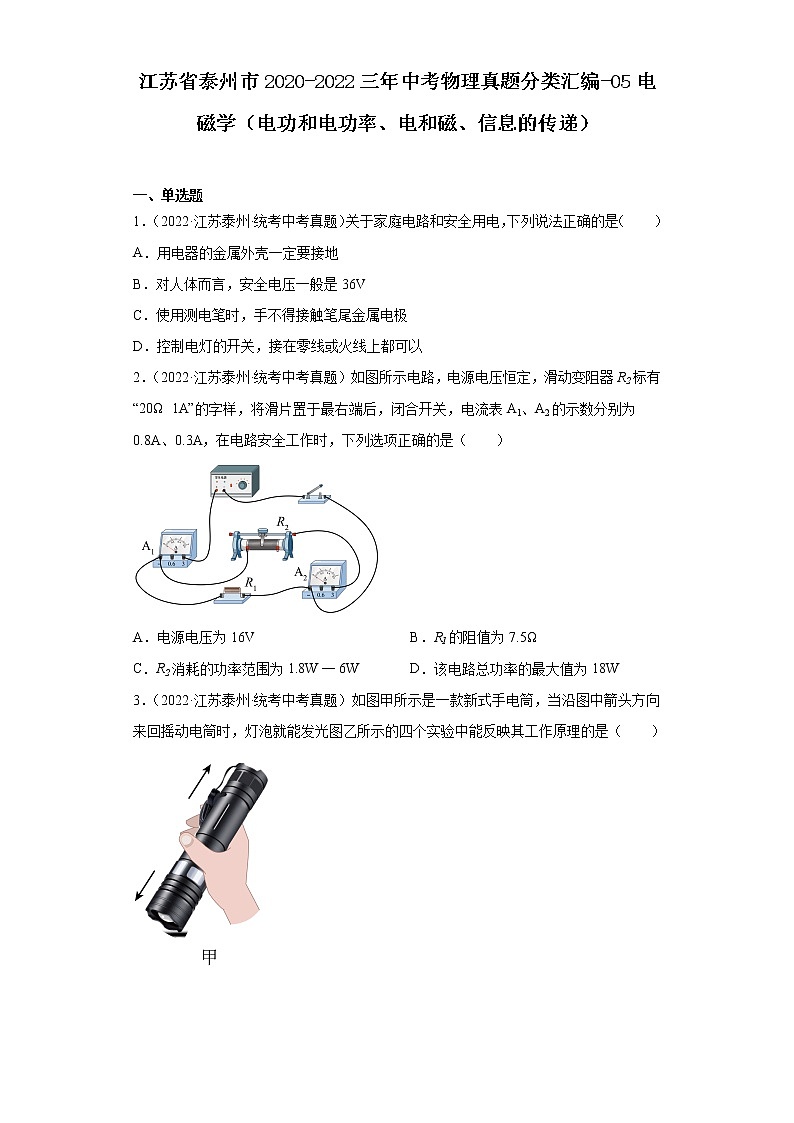

江苏省泰州市2020-2022三年中考物理真题分类汇编-05电磁学（电功和电功率、电和磁、信息的传递）

江苏省泰州市2020-2022三年中考物理真题分类汇编-05电磁学（电功和电功率、电和磁、信息的传递）

一、单选题

1．（2022·江苏泰州·统考中考真题）关于家庭电路和安全用电，下列说法正确的是（　　）

A．用电器的金属外壳一定要接地

B．对人体而言，安全电压一般是36V

C．使用测电笔时，手不得接触笔尾金属电极

D．控制电灯的开关，接在零线或火线上都可以

2．（2022·江苏泰州·统考中考真题）如图所示电路，电源电压恒定，滑动变阻器R2标有“20Ω  1A”的字样，将滑片置于最右端后，闭合开关，电流表A1、A2的示数分别为0.8A、0.3A，在电路安全工作时，下列选项正确的是（　　）

A．电源电压为16V B．R1的阻值为7.5Ω

C．R2消耗的功率范围为1.8W一6W D．该电路总功率的最大值为18W

3．（2022·江苏泰州·统考中考真题）如图甲所示是一款新式手电筒，当沿图中箭头方向来回摇动电筒时，灯泡就能发光图乙所示的四个实验中能反映其工作原理的是（　　）

A． B． C． D．

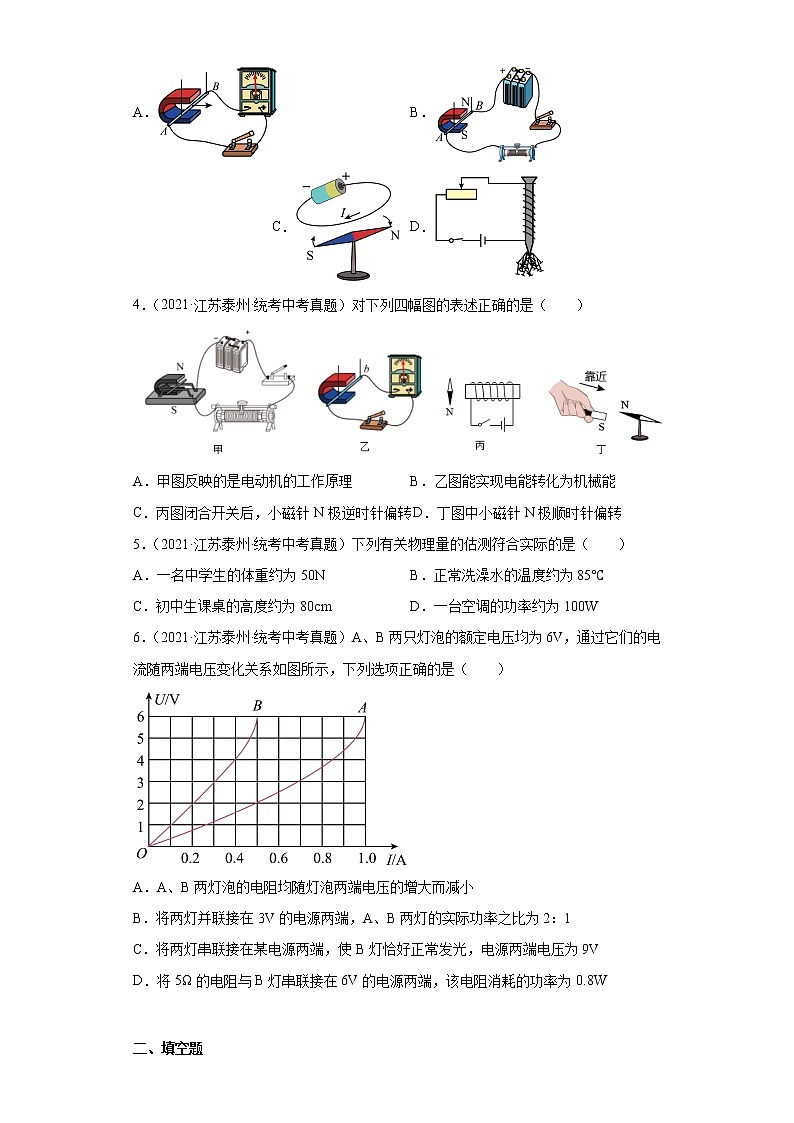

4．（2021·江苏泰州·统考中考真题）对下列四幅图的表述正确的是（　　）

A．甲图反映的是电动机的工作原理 B．乙图能实现电能转化为机械能

C．丙图闭合开关后，小磁针N极逆时针偏转 D．丁图中小磁针N极顺时针偏转

5．（2021·江苏泰州·统考中考真题）下列有关物理量的估测符合实际的是（　　）

A．一名中学生的体重约为50N B．正常洗澡水的温度约为85℃

C．初中生课桌的高度约为80cm D．一台空调的功率约为100W

6．（2021·江苏泰州·统考中考真题）A、B两只灯泡的额定电压均为6V，通过它们的电流随两端电压变化关系如图所示，下列选项正确的是（　　）

A．A、B两灯泡的电阻均随灯泡两端电压的增大而减小

B．将两灯并联接在3V的电源两端，A、B两灯的实际功率之比为2：1

C．将两灯串联接在某电源两端，使B灯恰好正常发光，电源两端电压为9V

D．将5Ω的电阻与B灯串联接在6V的电源两端，该电阻消耗的功率为0.8W

二、填空题

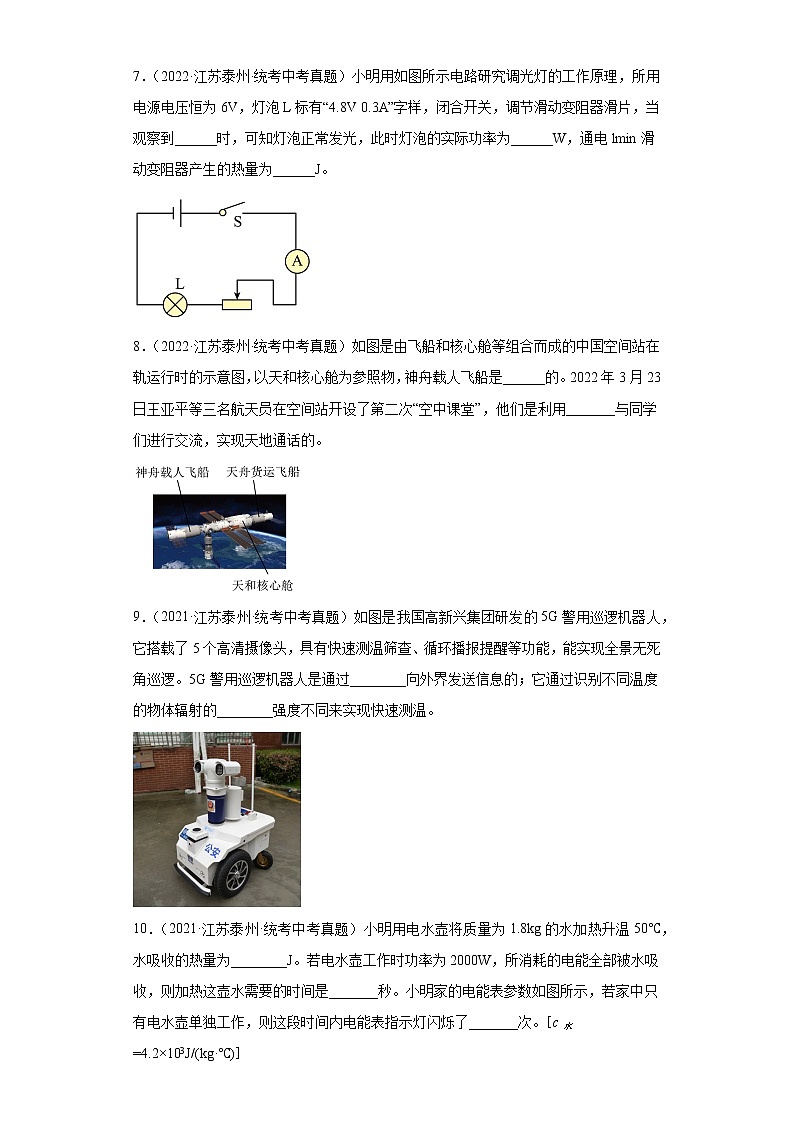

7．（2022·江苏泰州·统考中考真题）小明用如图所示电路研究调光灯的工作原理，所用电源电压恒为6V，灯泡L标有“4.8V 0.3A”字样，闭合开关，调节滑动变阻器滑片，当观察到______时，可知灯泡正常发光，此时灯泡的实际功率为______W，通电lmin滑动变阻器产生的热量为______J。

8．（2022·江苏泰州·统考中考真题）如图是由飞船和核心舱等组合而成的中国空间站在轨运行时的示意图，以天和核心舱为参照物，神舟载人飞船是______的。2022年3月23日王亚平等三名航天员在空间站开设了第二次“空中课堂”，他们是利用_______与同学们进行交流，实现天地通话的。

9．（2021·江苏泰州·统考中考真题）如图是我国高新兴集团研发的5G警用巡逻机器人，它搭载了5个高清摄像头，具有快速测温筛查、循环播报提醒等功能，能实现全景无死角巡逻。5G警用巡逻机器人是通过________向外界发送信息的；它通过识别不同温度的物体辐射的________强度不同来实现快速测温。

10．（2021·江苏泰州·统考中考真题）小明用电水壶将质量为1.8kg的水加热升温50℃，水吸收的热量为________J。若电水壶工作时功率为2000W，所消耗的电能全部被水吸收，则加热这壶水需要的时间是_______秒。小明家的电能表参数如图所示，若家中只有电水壶单独工作，则这段时间内电能表指示灯闪烁了_______次。［c水=4.2×103J/(kg·℃)］

三、作图题

11．（2022·江苏泰州·统考中考真题）如图，请根据磁感线的方向，标出静止小磁针的N极和电源的正极。

12．（2021·江苏泰州·统考中考真题）根据要求完成下列作图。

（1）如图甲所示，请根据平面镜成像特点作出物体AB在平面镜MN 中所成的像A'B'。(     )

（2）如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。(     )

（3）如图丙所示，请用笔画线代替导线，正确连接家庭电路。(     )

四、实验题

13．（2021·江苏泰州·统考中考真题）小明在探究“通电直导线周围的磁场”实验中，实验装置如图甲所示。

（1）其中小磁针的作用是___________；

（2）接通电路后，观察到小磁针偏转，说明电流周围存在________，此现象最早是由物理学家_______发现的。

（3）改变直导线中电流方向，小磁针的偏转方向发生了改变，说明电流周围的磁场方向与________有关。

（4）研究表明，通电直导线周围的磁场分布如图所示，则图甲实验中，若将小磁针由通电直导线下方移至直导线上方，小磁针偏转的方向___________（选填“会”或“不会”）改变。

14．（2021·江苏泰州·统考中考真题）小明和小华在实验室做如下两个电学实验：

（1）在探究“通过导体的电流与电阻的关系”实验中，小明所用的器材有：新干电池两节，5Ω、10Ω、20Ω的定值电阻各一个，电流表电压表、“20Ω 1A”的滑动变阻器、开关各一个及导线若干；

①实验中小明将5Ω的电阻接入电路中，连接的电路上图所示，经检查发现有一根导线连接错误，请你在这根导线上打“×”，并用笔画线代替导线画出正确的接法；(    )

②改正错误后，将滑片调至______（选填“A”或“B”）端，闭合开关，调节滑动变阻器滑片至某一位置，使电压表示数为1.6V，读出电流表的示数并记录在表格中，将此时滑片的位置标记为M；

③接着将5Ω的电阻换为10Ω，调节滑动变阻器，使电压表示数仍为1.6V，读出对应电流表的示数并记录，此时滑片的位置在M的______（选填“左侧”或“右侧”）；

④最后小明换用20Ω的电阻继续进行实验并记录电流表的示数；分析表中数据，可得到的结论是：______；

（2）小华利用电源（电压恒定且未知）、电流表、电阻箱（0~999.9Ω）、铭牌不清楚的滑动变阻器、开关、单刀双掷开关各一个及导线若干，设计了如图乙所示电路，测出了额定电流为I额的小灯泡的额定功率请你帮助小华补全实验方案：

①闭合开关S1，将开关S2拨至1，调节电阻箱R1，使______，读出此时电阻箱接入电路中的阻值为R；

②仍闭合开关S1，将开关S2拨至2，只调节R2，使电流表示数为I额；

③在步骤②的基础上，将R1阻值调为0，R2的滑片______（填滑动变阻器滑片的位置变化情况），并读出电流表示数为I；

④则小灯泡额定功率的表达式为：P=______（用已知量和所测物理量的符号表示）；

⑤实验后小华发现，电路中只需将______和______互换位置，可以更简单地测出小灯泡的额定功率。

五、计算题

15．（2022·江苏泰州·统考中考真题）在估测电水壶实际功率的活动中，小明所用电能表表盘如图所示，他先断开电路中所有用电器的开关，再在电水壶中加入质量为0.5kg的水，测得水的初温为20℃，小明给电水壶通电2min，电能表的转盘恰好转20转，测得此时水温为60℃。[]求：

（1）水吸收的热量；

（2）电水壶的实际功率；.

（3）电水壶的加热效率。

16．（2021·江苏泰州·统考中考真题）如图是一款煲汤用的电热锅工作原理的简化电路图，该电热锅有两挡，分别是高温挡和保温挡。R1与R2均为电热丝，R1的阻值为66Ω，S1为温控开关，保温挡时的总功率是440W。求：

（1）保温挡时电路中的电流；

（2）高温挡时的电功率；

（3）若该电热锅煲汤时，高温挡工作0.5h，保温挡工作1h，则在此过程中消耗的电能是多少kW·h。

参考答案：

1．A

【详解】A．有金属外壳的用电器一定要接地线，避免金属外壳用电器漏电时发生触电事故，故A正确；

B．人体的安全电压不高于36V，故B错误；

C．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明笔尖接触的是火线，故C错误；

D．为了用电安全，控制电灯的开关应该接在火线上，故D错误。

故选A。

2．C

【详解】由图可知，R1R2并联，电流表A1测干路上的电流、A2测电阻R2所在这一条支路上的电流。

AB．将滑片置于最右端时，R2完全接入电路即

R2=20Ω

此时通过R2的电流为

I2=0.3A

根据公式可得，R2两端的电压为

根据并联电路中电压的规律可知，电源电压既等于R2两端的电压，还等于R1两端电压，即

U电源=U1=U2=6V

因为通过此时通过R1的电流为

I1= I总－I2=0.8A－0.3A=0.5A

根据公式可得，R1的阻值为

故AB错误；

C．R2完全接入电路时，R2电阻最大，通过电流最小，此时R2消耗的电功率最小，根据公式

P=UI可得

滑动变阻器允许通过的最大电流为1A，所以此时他消耗的电功率最大，即

故C正确；

D．当电路中的电流最大时，电路消耗的电功率最大，根据并联电路中电流的规律可知，当滑动变阻器通过的最大电流为1A时，整个电路中的电流最大，即

电路消耗的最大电功率为

故D错误。

故选C。

3．A

【详解】当沿图中箭头方向来回摇动电筒时，导线中产生了感应电流，使小灯泡发光，利用的是电磁感应现象。

A．闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，是电磁感应现象，故A符合题意；

B．通电导体在磁场中受力转动，是电动机工作原理，故B不符合题意；

C．该实验是奥斯特实验，利用的是电流周围有磁场，使下方小磁针受力转动，故C不符合题意；

D．当移动滑动变阻器的滑片，电路电流发生变化，研究的是电磁铁磁性强弱与电流的关系，故D不符合题意。

故选A。

4．A

【详解】A．甲图中通电导线在磁场的作用下会运动，反映的是电动机的工作原理 ，故A正确；

B．乙图中闭合电路的部分导线切割磁感线会产生感应电流，能实现机械能转化为电能，故B错误；

C．丙图闭合开关后，由右手螺旋定则可得螺线管的左端是N极。由同名磁极相排斥，异名磁极相吸引得，小磁针N极顺时针偏转，故C错误；

D．由同名磁极相排斥，异名磁极相吸引得，丁图中小磁针N极逆时针偏转，故D错误。

故选A。

5．C

【详解】A．一名中学生的体重约为500N，故A不符合题意；

B．正常洗澡水的温度约为40℃，故B不符合题意；

C．初中生课桌的高度约为80cm，故C符合题意；

D．一台空调的功率约为1000W，故D不符合题意。

故选C。

6．D

【详解】A．由图可知，电流增大，电压变大，曲线的斜率变大，说明电阻变大，故两灯泡的电阻均随灯泡两端电压的增大而增大，故A错误；

B．将两灯并联接在3V的电源两端，两灯电压都是3V，A电流0.7A，B电流0.3A，所以A、B两灯的实际功率之比为

故B错误；

C．使B灯恰好正常发光，所以B电压6V，电流0.5A，此时A电压2V，两灯串联，电源电压为

U=6V+2V=8V

故C错误；

D．如果电阻功率为0.8W，则电阻分压为

电源电压6V，B分压为4V，此时电流0.4A，流过电阻电流为

故电阻功率确实为0.8W，故D正确。

故选D。

7．     电流表示数为0.3A     1.44     21.6

【详解】由图得，滑动变阻器与灯泡串联，电流表测量电路电流。

[1]依题意得，灯泡额定电压为4.8V，额定电流为0.3A，移动滑动变阻器，使电流表从电流为0.3A时，此时通过灯泡的电流为额定电流，灯泡正常发光。

[2]灯泡正常发光时，电功率为

[3]滑动变阻器的电压为

通电lmin滑动变阻器产生的热量为

8．     静止     电磁波

【详解】[1]天和核心舱与神舟载人飞船之间没有发生位置变化，所以以天和核心舱为参照物，神舟载人飞船是静止的。

[2]电磁波能在真空中传，播航天员在空间站与同学们进行交流，可以利用电磁波实现天地通话的。。

9．     电磁波     红外线

【详解】[1]5G警用巡逻机器人使用5G信号，是通过电磁波向外界发送信息。

[2]红外线有热效应，不同温度的物体辐射的红外线强度不同。

10．          189     315

【详解】[1]水吸收的热量为

[2]加热这壶水需要的时间是

[3]消耗电能为W=0.105kW·h，则这段时间内电能表指示灯闪烁次数

11．

【详解】磁场外部磁感线方向从N极到S极，由图得，螺线管的左端时N极，由同名磁极相排斥，异名磁极相吸引得，小磁针的左端是N极；由右手定则 拇指表示螺线管N极方向，四指表示电流方向得，电流从螺线管的右端进入，左端流出，电路中电流从电源正极流向电源负极，则电源的右端是电源正极，左端是电源负极，如图所示：

12．

【详解】（1）平面镜成像特点是成像为等大、正立、虚像，像与物关于镜面对称，如图所示：

（2）物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面向上，如图所示：

（3）开关接火线，灯泡接零线，插座左孔接零线，右孔接火线，上孔接地线，如图所示：

13．     检测磁场的存在     磁场     奥斯特     电流方向     会

【详解】（1）[1]磁场直接看不到，可以用小磁针检测磁场的存在

（2）[2][3]实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场，这是著名的奥斯特实验，此现象最早是由物理学家奥斯特发现的。

（3）[4]改变电流方向，小磁针的方向也发生了偏转，说明了产生的磁场方向改变，即表明了通电导体周围的磁场方向与电流方向有关。

（4）[5]通电导线周围的磁感应线是围绕导线的圆，导线上下磁场方向相反，故将小磁针由通电直导线下方移至直导线上方，小磁针偏转的方向会改变。

14．          B     右侧     导体两端电压一定时，导体电流与导体电阻成反比     电流表示数为I额     保持不动          R1     R2

【详解】（1）①[1]探究“通过导体的电流与电阻的关系”实验，定值电阻要与滑动变阻器串联，电压表测定值电阻两端电压，如图所示：

②[2]闭合开关前，滑动变阻器阻值调到最大，为B端。

③[3]接着将5Ω的电阻换为10Ω，要使电压表示数仍为1.6V，根据串联分压，滑动变阻器电阻要调大，即向B端调，位置在M的右侧。

④[4]根据数据可得实验结论为：导体两端电压一定时，导体电流与导体电阻成反比。

（2）①[5]闭合开关S1，将开关S2拨至1，调节电阻箱R1，使灯泡正常发光，即使电流表示数为I额。

③[6]利用等效替代法，R2滑片应保持不动，读出电流表示数I，以求得电源电压。

④[7]闭合开关S1，将开关S2拨至1，调节电阻箱R1，使灯泡正常发光，读出此时电阻箱接入电路中的阻值为R，电源电压可表示为

将开关S2拨至2，只调节R2，使电流表示数为I额，可知R2阻值与RL相同，但R2不可读数，将R1阻值调为0，R2的滑片不动，并读出电流表示数为I，电源电压可表示为

联立两式可得

可求得

因此灯泡额定功率为

⑤[8][9]将电阻箱R1、滑动变阻器R2交换位置，可测灯泡额定功率，闭合S1，将S2接1，调R2将电流表示数调为I额，将S2接2，调R1，使电流表示数调为I额，根据等效替代，R1可读数，此时的阻值R1为灯泡正常发光时的阻值，额定功率为

15．（1）；（2）；（3）

【详解】解：（1）由可知，水吸收的热量为

（2）电能表上标有的表示每消耗的电能，电能表的转盘转600转，则电能表的转盘恰好转20转，消耗的电能为

由可知，电水壶的实际功率为

（3）由可知，电水壶的加热效率为

答：（1）水吸收的热量为；

（2）电水壶的实际功率为；.

（3）电水壶的加热效率为。

16．（1）2A；（2）1100W；（3）0.99kW·h

【详解】解：（1）两开关都闭合，为简单电路，只闭合S，为串联电路，电阻较大，根据，两开关都闭合为高温，只闭合S为保温，保温挡时电路中的电流

（2）R2阻值为

高温挡时的电功率

（3）此过程中消耗的电能是

答：（1）保温挡时电路中的电流2A；

（2）高温挡时的电功率1100W；

（3）此过程中消耗的电能是0.99kW·h。
