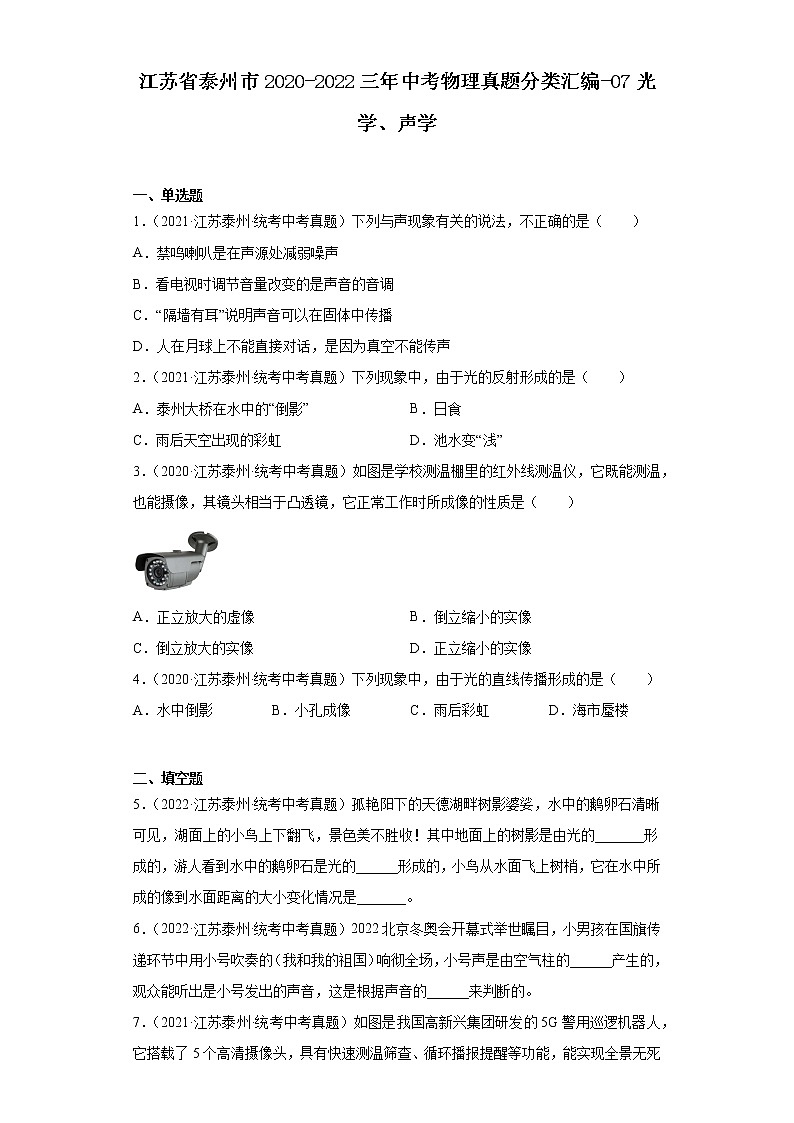

江苏省泰州市2020-2022三年中考物理真题分类汇编-07光学、声学

这是一份江苏省泰州市2020-2022三年中考物理真题分类汇编-07光学、声学，共12页。试卷主要包含了单选题，填空题，实验题，作图题等内容，欢迎下载使用。
江苏省泰州市2020-2022三年中考物理真题分类汇编-07光学、声学 一、单选题1．（2021·江苏泰州·统考中考真题）下列与声现象有关的说法，不正确的是（　　）A．禁鸣喇叭是在声源处减弱噪声B．看电视时调节音量改变的是声音的音调C．“隔墙有耳”说明声音可以在固体中传播D．人在月球上不能直接对话，是因为真空不能传声2．（2021·江苏泰州·统考中考真题）下列现象中，由于光的反射形成的是（　　）A．泰州大桥在水中的“倒影” B．日食C．雨后天空出现的彩虹 D．池水变“浅”3．（2020·江苏泰州·统考中考真题）如图是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，它正常工作时所成像的性质是（　　）A．正立放大的虚像 B．倒立缩小的实像C．倒立放大的实像 D．正立缩小的实像4．（2020·江苏泰州·统考中考真题）下列现象中，由于光的直线传播形成的是（　　）A．水中倒影 B．小孔成像 C．雨后彩虹 D．海市蜃楼 二、填空题5．（2022·江苏泰州·统考中考真题）孤艳阳下的天德湖畔树影婆娑，水中的鹅卵石清晰可见，湖面上的小鸟上下翻飞，景色美不胜收！其中地面上的树影是由光的_______形成的，游人看到水中的鹅卵石是光的______形成的，小鸟从水面飞上树梢，它在水中所成的像到水面距离的大小变化情况是_______。6．（2022·江苏泰州·统考中考真题）2022北京冬奥会开幕式举世瞩目，小男孩在国旗传递环节中用小号吹奏的（我和我的祖国）响彻全场，小号声是由空气柱的______产生的，观众能听出是小号发出的声音，这是根据声音的______来判断的。7．（2021·江苏泰州·统考中考真题）如图是我国高新兴集团研发的5G警用巡逻机器人，它搭载了5个高清摄像头，具有快速测温筛查、循环播报提醒等功能，能实现全景无死角巡逻。5G警用巡逻机器人是通过________向外界发送信息的；它通过识别不同温度的物体辐射的________强度不同来实现快速测温。8．（2020·江苏泰州·统考中考真题）如图，小明把衣架挂在细绳中央，将细绳绕在食指上，并用食指堵住双耳，请另一位同学敲击衣架，小明听到的声音是由衣架______产生的；如果用大小不同的力敲衣架，则听到声音的______会发生变化。 三、实验题9．（2022·江苏泰州·统考中考真题）小明用如图所示的透镜来探究凸透镜成像规律，该透镜的焦距为_______cm。实验中，小明保持凸透镜在光具座上的位置不变，把点燃的蜡烛放在“20cm”刻度线处，移动光屏，烛焰可在光屏上成倒立、________（选填“放大”、“等大”或“缩小”）的像，生活中利用这类透镜来矫正______眼的视力缺陷。10．（2022·江苏泰州·统考中考真题）小明用如图所示装置“探究光的反射规律”。（1）表面粗糙的纸板应_______立在水平平面镜上，让一束光紧贴纸板A射向镜面上的O点，在纸板B上呈现出反射光束，以ON为轴，把纸板B向后翻折，纸板B上反射光束消失，由此可初步得出：反射光线、入射光线和法线______；（2）把纸板B翻折至能呈现反射光束的位置后，让纸板A上的入射光束绕O点顺时针转动，此过程中反射角的大小变化情况是______；（3）若将图中纸板整体以底边EF为轴向后旋转45°后，纸板B上______（选填“能”或“不能”）呈现出反射光束，纸板A上的入射光束______（选填“能”或“不能”）在平面镜中成像。11．（2021·江苏泰州·统考中考真题）小明在做模拟“视力的缺陷与矫正”的实验中。（1）他将凸透镜、光屏在光具座上组装好，然后把凸透镜正对较远处的窗户，移动光屏，在图示位置的光屏上得到窗户清晰的像，则该凸透镜的焦距约为___________cm。（2）将凸透镜固定在光具座上不动，接着小明把蜡烛点燃，并调整烛焰和光屏的中心位于凸透镜的_________，然后将蜡烛移动到光具座的35cm刻度线处，并移动光屏，直到光屏上得到烛焰清晰的倒立、________的实像，日常生活中的________（选填“照相机”、“投影仪”或“放大镜”）就是利用这一规律制成的。（3）小明将蜡烛移到光具座最左端，拿来一副近视眼镜放在凸透镜的左侧并靠近凸透镜后，移动光屏，在光屏上得到清晰的像。拿去眼镜，将光屏向________（选填“靠近”或“远离”）透镜方向移动适当距离后，光屏上的像又重新清晰了，说明近视眼看远处物体时，像落在视网膜的________（选填“前方”或“后方”）。12．（2020·江苏泰州·统考中考真题）如图是小明在水平桌面上“探究平面镜成像特点”的实验装置。(1)实验中用玻璃板代替平面镜，利用了玻璃透明的特点，便于确定_______，玻璃板应_______放置；(2)在玻璃板前面放一只棋子A，再拿一只相同棋子B在玻璃板后面移动，直至与棋子A的像重合，这样做是为了比较_______的关系；若将光屏放在棋子B所在的位置，直接观察光屏，不能看到棋子A的像，说明平面镜所成的像是_______（选填“实”或“虚”）像；(3)实验时小明发现棋子A的像较暗，很难使棋子B与之重合，用手电筒对着玻璃照射棋子A的像，_______（选填“能”或“不能”）使像变亮。 四、作图题13．（2022·江苏泰州·统考中考真题）如图，请完成图中光通过透镜后的光路。14．（2021·江苏泰州·统考中考真题）根据要求完成下列作图。（1）如图甲所示，请根据平面镜成像特点作出物体AB在平面镜MN 中所成的像A'B'。(     )（2）如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。(     )（3）如图丙所示，请用笔画线代替导线，正确连接家庭电路。(     )15．（2020·江苏泰州·统考中考真题）根据要求完成下列作图。(1)如图甲所示，完成图中光路__________；(2)如图乙所示，画出拉力F的力臂l和物体B所受重力G的示意图__________；(3)如图丙所示，小磁针在条形磁体作用下处于静止状态，标出条形磁体的N极和A点处的磁场方向（用箭头表示）__________。
参考答案：1．B【详解】A．禁鸣喇叭是禁止噪声的产生，是在声源处减弱噪声，故A正确，不符合题意；B．响度是指声音的强弱（声音的大、小声），看电视时调节音量改变的是声音的响度，故B不正确，符合题意；C．“隔墙有耳”说明墙可以传播声音，即声音可以在固体中传播，故C正确，不符合题意；D．声音的传播需要介质，人在月球上不能直接对话，是因为真空不能传声，故D正确，不符合题意。故选B。2．A【详解】A．泰州大桥在水中的“倒影”属于平面镜成像，是由于光的反射形成的，故A符合题意；B．日食原因是光的直线传播，故B不符合题意；C．雨后天空出现的彩虹是由光的色散形成的，属于光的折射，故C不符合题意；D．池水变“浅”是由光的折射形成的，故D不符合题意。故选A。3．B【详解】摄像机的镜头与照相机的镜头类似，应用的凸透镜成实像时，，成倒立缩小的实像。故选B。4．B【详解】A．水中倒影，是平面镜成像，属于光的反射，不符合题意；B．小孔成像是由于光的直线传播形成的，符合题意；C．雨后彩虹是光的折射现象，不符合题意；D．海市蜃楼是由于光的折射形成的，不符合题意。故选B。5．     直线传播     折射     变大【详解】[1]地面上的树影是光照射到不透明的物体，光照射不到的地方形成的黑暗区域，故是光的直线传播形成的。[2]水中的鹅卵石反射的光线由水中斜射入空气中时，在水面处发生折射，人眼逆着折射光线看过去，就看到了鹅卵石的像，故人看到鹅卵石是光的折射形成的。[3]小鸟在水中所成的像属于平面镜成像，像和物体到水面的距离相等，小鸟从水面飞上树梢，物距增大，故像到水面的距离增大。6．     振动     音色【详解】[1]一起发生的物体都在振动，所以小号声是由空气柱的振动产生的。[2]音色由发声体本身的特征决定，是区别声音的重要标志，人们能听出小号声音是因为小号与其他乐器发出声音的音色不同。7．     电磁波     红外线【详解】[1]5G警用巡逻机器人使用5G信号，是通过电磁波向外界发送信息。[2]红外线有热效应，不同温度的物体辐射的红外线强度不同。8．     振动     响度【详解】[1]声音是由物体的振动产生的，所以小明听到的声音是由衣架的振动产生的。[2]用不同的力敲衣架，衣架振动的幅度不同，所以声音的响度会发生变化。9．     12.0     放大     远视【详解】[1]由图得，凸透镜的光心在刻度尺的40.0cm位置。平行于主光轴的光通过凸透镜后会聚的点为焦点，因此该凸透镜的焦点在刻度尺52.0cm位置，故透镜的焦距为[2]小明保持凸透镜在光具座上的位置不变，把点燃的蜡烛放在“20cm”刻度线处，此时物距为在一倍焦距和两倍焦距之间，凸透镜成的像为放大、倒立的实像。[3]凸透镜对光线具有会聚作用，可以用于矫正远视眼。10．     竖直     在同一平面内     变小     不能     能【详解】（1）[1]在“探究光的反射规律”的实验中，表面粗糙的纸板应竖直立在水平平面镜上，目的是使光的传播路径能在纸板上显示。[2]让一束光紧贴纸板A射向镜面上的O点，纸板B上出现反射光束，以ON为轴，把纸板B向后翻折，纸板A、B不再同一平面内，纸板B上反射光束消失，上述实验现象说明，反射光线、入射光线和法线在同一平面内。（2）[3]把纸板B翻折至能呈现反射光束的位置后，让纸板A上的入射光束绕O点顺时针转动，入射光线与ON的夹角减小，即入射角减小；此过程中反射光线与ON的夹角也减小，即反射角减小。（3）[4]若将图中纸板整体以底边EF为轴向后旋转45°后，此时法线不在硬纸板上，而反射光线、入射光线、法线在同一平面内，所以此时纸板B上不能呈现出反射光束。[5]纸板A上的入射光束照射到平面镜后仍能被平面镜反射，所以仍能在平面镜中成像。11．     10.0     主光轴     放大     投影仪     靠近     前方【详解】（1）[1] 把凸透镜正对较远处的窗户，相当于平行光，在图示位置的光屏上得到窗户清晰的像，相当于焦点，所以焦距为10.0cm。（2）[2]使烛焰和光屏的中心位于凸透镜的主光轴上，其目的是使像成在光屏的中央。[3][4]将蜡烛移动到光具座的35cm刻度线处，物体在一倍焦距到二倍焦距之间，成倒立、放大的实像，投影仪利用这个规律制成。（3）[5][6]近视眼镜是凹透镜，发散光线，拿去眼镜，像会变近，光屏要靠近透镜，说明近视眼看远处物体时，像落在视网膜的前方。12．     像的位置     竖直     像与物大小     虚     不能【详解】(1)[1]平面镜不能透光，不容易确定像的位置，玻璃既能成像又能透光，成像虽没有平面镜清晰，但能观察到玻璃板后面的像，便于确定像的位置。[2]玻璃板必须与水平桌面垂直，即保证玻璃板竖直放置，另一支完全相同的蜡烛才能与所成的像重合，才可以比较物像大小。(2)[3]拿相同棋子B与棋子A的像重合，这样做是为了比较像与物大小的关系。[4]平面镜成像实验时，把光屏放在像的位置，发现光屏上并没有像，说明平面镜成的像是虚像。(3)[5]为了使成的像更明亮，小明应该用手电筒照射棋子A；所以用手电筒对着玻璃照射棋子A的像，不能使像变亮。13．【详解】过光心的光线经凸透镜折射后传播方向不变，过焦点入射的光线经凸透镜折射后平行于主光轴，如图所示：14．               【详解】（1）平面镜成像特点是成像为等大、正立、虚像，像与物关于镜面对称，如图所示：（2）物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面向上，如图所示：（3）开关接火线，灯泡接零线，插座左孔接零线，右孔接火线，上孔接地线，如图所示：15．               【详解】(1)[1]经过凹透镜光心的入射光线传播方向不变，向凹透镜虚焦点入射光线，经凹透镜折射后平行于主光轴，如图：(2)[2]物体B所受重力方向竖直向下，重心在物体的几何中心，从支点O向力的作用线作垂线，支点到垂足的距离就是拉力F的力臂l。如图:(3)[3]由题图可知，小磁针的N指向左边，可知条形磁体的右边是N极，左边是S极；由于磁感线是从N极出发，回到S极，所以A点处的磁场方向指向条形磁体的S极；如图：
