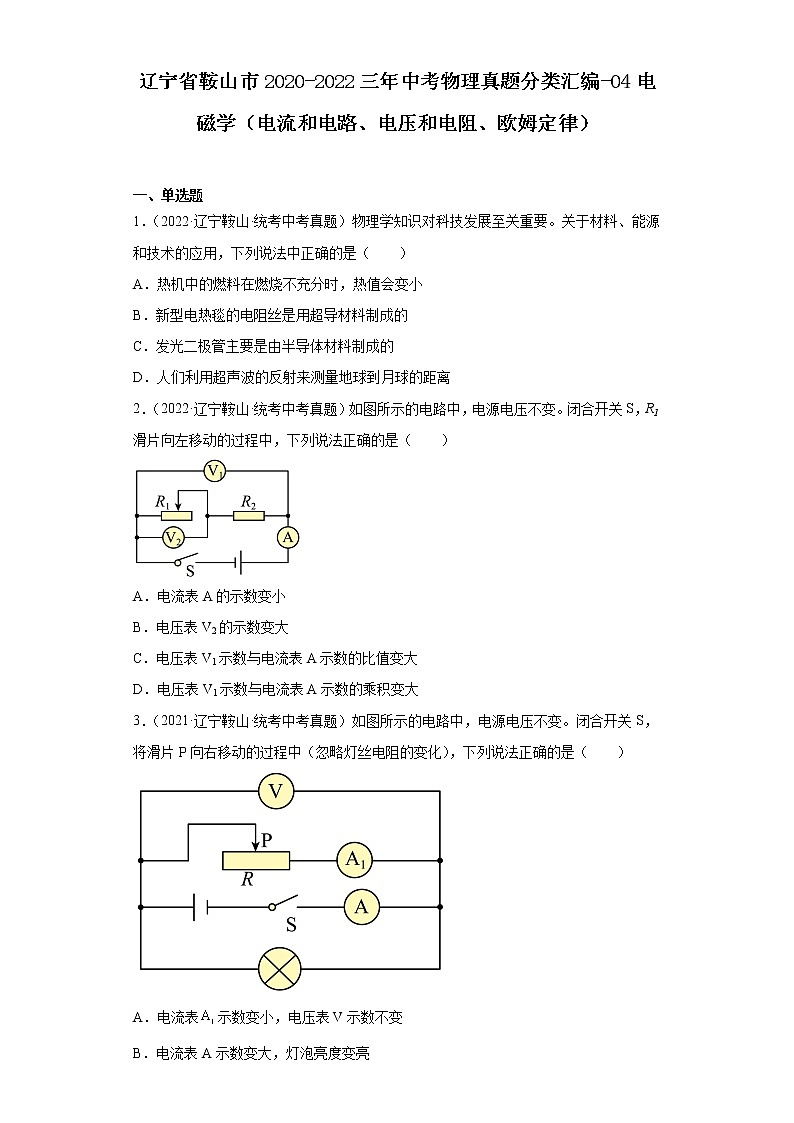

辽宁省鞍山市2020-2022三年中考物理真题分类汇编-04电磁学（电流和电路、电压和电阻、欧姆定律）

一、单选题
1．（2022·辽宁鞍山·统考中考真题）物理学知识对科技发展至关重要。关于材料、能源和技术的应用，下列说法中正确的是（　　）
A．热机中的燃料在燃烧不充分时，热值会变小
B．新型电热毯的电阻丝是用超导材料制成的
C．发光二极管主要是由半导体材料制成的
D．人们利用超声波的反射来测量地球到月球的距离
2．（2022·辽宁鞍山·统考中考真题）如图所示的电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（　　）

A．电流表A的示数变小
B．电压表V2的示数变大
C．电压表V1示数与电流表A示数的比值变大
D．电压表V1示数与电流表A示数的乘积变大
3．（2021·辽宁鞍山·统考中考真题）如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法正确的是（　　）

A．电流表示数变小，电压表V示数不变
B．电流表A示数变大，灯泡亮度变亮
C．电压表V示数与电流表示数的比值不变
D．电压表V示数与电流表A和示数之差的比值不变

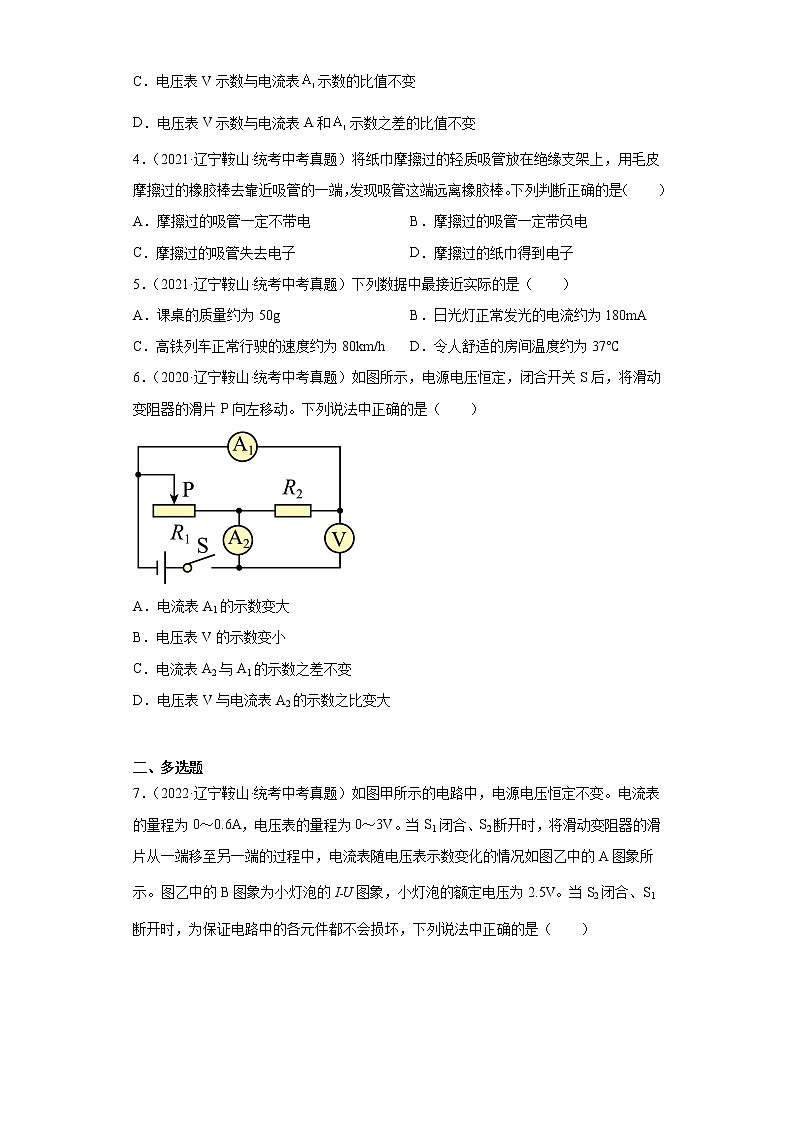

4．（2021·辽宁鞍山·统考中考真题）将纸巾摩擦过的轻质吸管放在绝缘支架上，用毛皮摩擦过的橡胶棒去靠近吸管的一端，发现吸管这端远离橡胶棒。下列判断正确的是（　　）
A．摩擦过的吸管一定不带电 B．摩擦过的吸管一定带负电
C．摩擦过的吸管失去电子 D．摩擦过的纸巾得到电子
5．（2021·辽宁鞍山·统考中考真题）下列数据中最接近实际的是（　　）
A．课桌的质量约为50g B．日光灯正常发光的电流约为180mA
C．高铁列车正常行驶的速度约为80km/h D．令人舒适的房间温度约为37℃
6．（2020·辽宁鞍山·统考中考真题）如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。下列说法中正确的是（　　）

A．电流表A1的示数变大
B．电压表V的示数变小
C．电流表A2与A1的示数之差不变
D．电压表V与电流表A2的示数之比变大

二、多选题

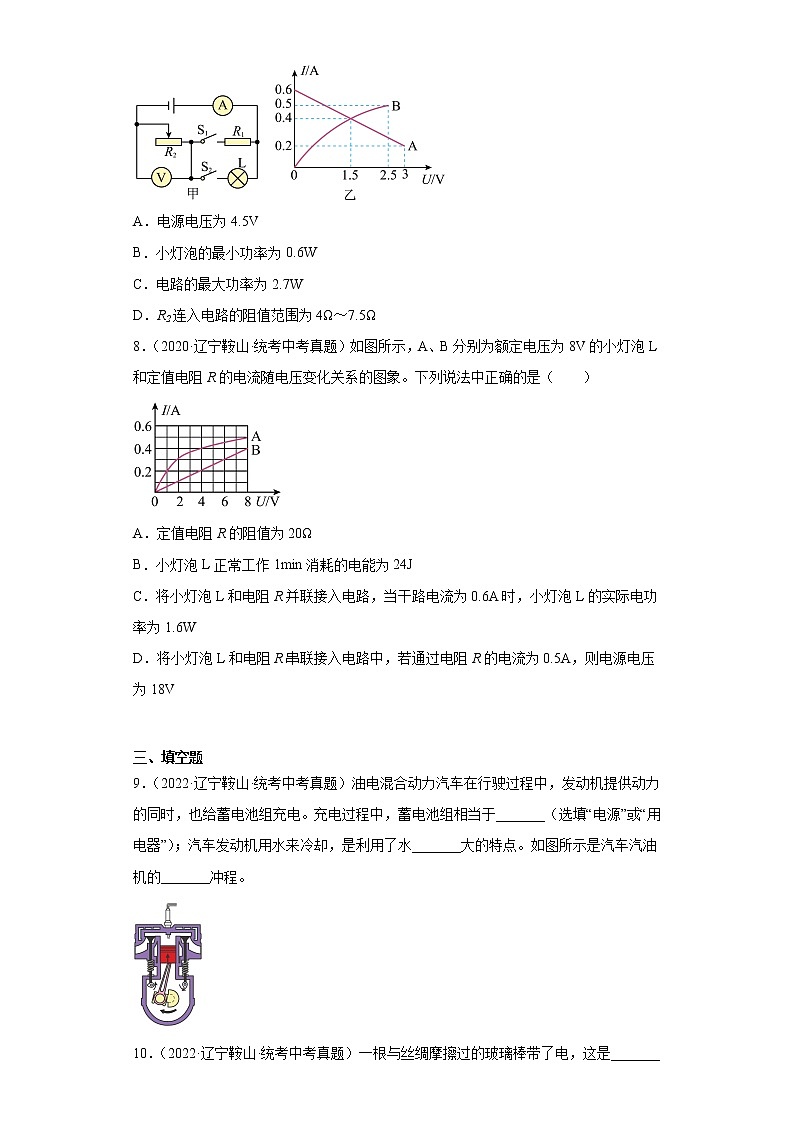

7．（2022·辽宁鞍山·统考中考真题）如图甲所示的电路中，电源电压恒定不变。电流表的量程为0～0.6A，电压表的量程为0～3V。当S1闭合、S2断开时，将滑动变阻器的滑片从一端移至另一端的过程中，电流表随电压表示数变化的情况如图乙中的A图象所示。图乙中的B图象为小灯泡的I﹣U图象，小灯泡的额定电压为2.5V。当S2闭合、S1断开时，为保证电路中的各元件都不会损坏，下列说法中正确的是（　　）

A．电源电压为4.5V
B．小灯泡的最小功率为0.6W
C．电路的最大功率为2.7W
D．R2连入电路的阻值范围为4Ω～7.5Ω
8．（2020·辽宁鞍山·统考中考真题）如图所示，A、B分别为额定电压为8V的小灯泡L和定值电阻R的电流随电压变化关系的图象。下列说法中正确的是（　　）

A．定值电阻R的阻值为20Ω
B．小灯泡L正常工作1min消耗的电能为24J
C．将小灯泡L和电阻R并联接入电路，当干路电流为0.6A时，小灯泡L的实际电功率为1.6W
D．将小灯泡L和电阻R串联接入电路中，若通过电阻R的电流为0.5A，则电源电压为18V

三、填空题
9．（2022·辽宁鞍山·统考中考真题）油电混合动力汽车在行驶过程中，发动机提供动力的同时，也给蓄电池组充电。充电过程中，蓄电池组相当于_______（选填“电源”或“用电器”）；汽车发动机用水来冷却，是利用了水_______大的特点。如图所示是汽车汽油机的_______冲程。

10．（2022·辽宁鞍山·统考中考真题）一根与丝绸摩擦过的玻璃棒带了电，这是_______现象。如图所示，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是_______（选填“从A到B”或“从B到A”），金属箔带了_______（选填“正”或“负”）电。

11．（2022·辽宁鞍山·统考中考真题）如图所示的电路，电源电压恒定。R为定值电阻，小灯泡的额定功率为2W，电流表接0～0.6A量程。闭合开关S、S1时，电压表示数为6V，电阻R在1min内产生540J的热量，则R的阻值为_______Ω。闭合开关S、断开开关S1时，小灯泡恰好正常发光，则小灯泡的额定电压为_______V，电阻R的实际功率为_______W。

12．（2021·辽宁鞍山·统考中考真题）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则R2的最大阻值为___________Ω，电路的最大总功率为________W，滑动变阻器的最大功率为_________W。

13．（2021·辽宁鞍山·统考中考真题）如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是________（填“导体”或“绝缘体”）。小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的_________影响了电阻的大小，导致小灯泡的亮度发生了变化。通电一段时间后铅笔芯发热，这是_________造成的。

14．（2020·辽宁鞍山·统考中考真题）通常情况下，橡胶棒是______（填“导体”或“绝缘体”），与毛皮摩擦过的橡胶棒具有______的性质，用它去接触验电器的金属球，金属箔片张开，则此时验电器带______电，该过程中验电器金属杆里的电流方向是______（填序号即可）（①“从金属箔片到金属球”或②“从金属球到金属箔片”）。
15．（2020·辽宁鞍山·统考中考真题）如图所示，电源电压恒定，小灯泡L标有“6V 3W”字样（不计温度对灯丝电阻的影响）.当S、S1闭合，滑动变阻器滑片P在最右端时，小灯泡L正常发光，则电源电压为______V。当S闭合，S1断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，则滑动变阻器的最大阻值是______Ω，此电路消耗的最大功率与最小功率之比为______。


四、实验题
16．（2022·辽宁鞍山·统考中考真题）在“伏安法测电阻”的实验中，实验器材有干电池3节（电源电压4.5V）、电流表和电压表各一个、规格为“20Ω  1A”的滑动变阻器一个、待测电阻一个、开关和导线若干。

（1）小亮连接了如图甲所示电路，若闭合开关，电压表的指针将_______（选填“正向偏转”、“反向偏转”或“不动”）。检查电路时发现有一根导线连接错误，请在错误的导线上打“×”，画出正确连线_______；
（2）排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如下表：
实验次数
1
2
3
4
5
电压U/V
1.0
1.6
2.0
2.4
3.0
电流I/A
0.10

0.18
0.26
0.30
图乙为第2次实验电流表的示数，读数为_______A；
（3）老师看完数据后，发现有一次数据不是实际测量得到的，请你分析它是第_______次的数据，判断的依据是_______；
（4）利用剩余四次实验数据，算出待测电阻的阻值为_______Ω（结果保留整数）；本实验多次测量的目的是_______。
（5）上述实验结束后，小亮和同学们想测量额定电压为2.5V的小灯泡的额定功率，发现电流表已经损坏，于是利用原有的部分器材，又找来一个阻值为30Ω的定值电阻R0和一个电压表，设计了如图丙所示的电路。实验步骤如下：
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表V1的示数为_______V，此时小灯泡正常发光；
②闭合开关S、S2，断开开关S1，滑动变阻器滑片_______（选填“向左移动”、“向右移动”或“保持不动”），读出电压表V2的示数为3V；
③小灯泡的额定功率为_______W。
17．（2020·辽宁鞍山·统考中考真题）小刚同学在做“测量小灯泡额定功率”的实验中，选用如图甲所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为2.5V，滑动变阻器的铭牌上标有“20Ω 1A”字样。
(1)请用笔画线代替导线将图甲的实验电路补充完整______。（要求：滑动变阻器的滑片向右移动时小灯泡变亮）

(2)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数。若电路只有一处故障，则故障原因是______。
(3)排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，为______A，小灯泡的额定功率为______W。再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，此时小灯泡的实际功率______（填“大于”、“小于”或“等于”）1.08W。


(4)同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，其余连接均不改变。图丙是小红根据测得的实验数据绘制的电流I随电阻R变化的图象。
①由图象可知小红将定值电阻R两端的电压控制为______V不变。当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器连入电路的阻值应______（填“变大”、“变小”或“不变”）。
②实验结论是电压一定时，______。
③实验结束后，小红问老师保持该电压不变的情况下，能否更换50Ω的定值电阻继续进行此实验，老师指导小红分析了不能更换的原因。你认为原因是______。

参考答案：
1．C
【详解】A．热值与燃料的种类有关，与燃烧是否充分无关，故A错误；
B．超导体的电阻为零，不会产生电热，新型电热毯是利用电流的热效应工作的，电阻丝不能用超导体制作，故B错误；
C．LED灯中的发光二极管具有单向导电性，主要是由半导体材料制成的，故C正确；
D．声音的传播需要介质，真空不能传声，人们不可以利用超声波来测量地球到月球的距离，故D错误。
故选C。
2．D
【详解】由电路图可知，闭合开关S，滑动变阻器R1与定值电阻R2串联，电压表V1测电源两端的电压，电压表V2测R1两端的电压，电流表A测电路中的电流。因电源电压不变,所以，滑片移动时，电压表V1的示数不变。
ACD．R1滑片向左移动的过程中，变阻器接入电路中的电阻变小，电路的总电阻变小，由可知，电路中的电流变大，即电流表A的示数变大，则电压表V1示数与电流表A示数的比值变小、电压表V1示数与电流表A示数的乘积变大，故AC错误，D正确；
B．根据串联电路的分压原理可知，电阻越大分到的电压越多，电阻越小分到的电压越小，R1滑片向左移动的过程中，变阻器接入电路中的电阻变小，故分到的电压变小，即滑动变阻器R1两端的电压变小，故电压表V2的示数变小，故B错误。
故选D。
3．D
【详解】A．由电路图可知，电流表A1测流过滑动变阻器的电流，滑片P向右移动过程中，接入电路中的阻值变小，两端电压不变，故由欧姆定律可知，流过滑动变阻器的电流变大，即电流表A1的示数变大，故A错误；
B．由电路图可知，灯泡并联在电源两端，滑片P移动过程中，灯泡两端电压不变，且灯泡电阻不变，故由可知，灯泡的功率不变，故灯泡亮度不变，电流表A测干路电流，由A中分析可知，流过滑动变阻器的电流变大，且流过小灯泡的电流不变，故可知干路电流变大，即电流表A示数变大，故B错误；
C．由电路图可知，电压表测电源电压，故电压表V示数不变，由A中分析可知，电压表A1示数变大，故可知电压表V示数与电流表A1示数的比值变小，故C错误；
D．由电路图可知，电流表A示数与电流表A1示数之差等于流过小灯泡的电流大小，由B中分析可知，流过小灯泡的电流不变，即电流表A示数与电流表A1示数之差不变，且电压表V示数不变，故二者比值不变，故D正确。
故选D。
4．B
【详解】ABC．用毛皮摩擦过的橡胶棒带负电，用其去靠近吸管的一端时，吸管这段远离橡胶棒，则由同种电荷相互排斥可知，吸管一定带负电，吸管带负电是由于得到了电子，故可知AC错误，B正确；
D．由C中可知，摩擦过的吸管得到电子，则摩擦过的纸巾失去电子，故可知D错误。
故选B。
5．B
【详解】A．学生课桌的质量约为15kg，故A不符合题意；
B．日光灯的额定功率为40W，正常发光时通过的电流
I==≈0.18A=180mA
故B符合题意；
C．高铁的正常行驶速度约为300km/h以上，故C不符合题意；
D．人的正常体温在37℃左右，感觉舒适的气温在23℃左右，故D不符合题意。
故选B。
6．D
【详解】AB．由电路图可知，电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压。因电源电压不变，所以，滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过电阻R1的电流不变，电流表A1的示数不变，故AB错误；
CD．将滑动变阻器的滑片P向左滑动时，滑动变阻器接入电路中的电阻变大，由可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，电流表A1的示数不变，所以，干路电流变小，即电流表A2的示数变小，故电流表A2与电流表A1的差值变小，则电压表V的示数与电流表A2的示数的比值变大，故C错误，D正确。
故选D。
7．ABD
【详解】A．当S1闭合、S2断开时，此时滑动变阻器R2与电阻R1串联，电压表测量滑动变阻器R2的电压，电流表测量串联电路中的电流，当滑动变阻器R2的滑片移到最右端时，此时电路中只有电阻R1工作，由图乙可知，此时电路电流为，则电源电压等于电阻R1两端的电压，即

当滑动变阻器R2的滑片移到最左端时，此时滑动变阻器R2与电阻R1串联，由图乙可知，此时电路电流为，则滑动变阻器R2两端的电压为3V，电源电压等于电阻R1两端的电压和滑动变阻器R2两端之和，即

由①②解得
，
故A正确；
B．当S2闭合、S1断开时，此时滑动变阻器R2与灯泡L串联，滑动变阻器R2的阻值越大，电路电流越小，小灯泡的电功率越小，滑动变阻器R2的阻值越大，R2两端的电压越大，由于电压表的量程为0～3V，所以滑动变阻器R2两端的电压最大为3V，则小灯泡两端的电压为

图乙中的B图象可知，当小灯泡两端的电压为1.5V时，流过小灯泡的电流为0.4A，则小灯泡的最小功率为

故B正确；
C．当S2闭合、S1断开时，此时滑动变阻器R2与灯泡L串联，滑动变阻器R2的阻值越小，电路电流越大，小灯泡的额定电压为2.5V，由图乙中的B图象可知，当小灯泡两端的电压为2.5V时，电流为0.5A，此时电路的最大功率为

故C错误；
D．由C可知，滑动变阻器R2的阻值越小，电路电流越大，小灯泡的额定电压为2.5V，则滑动变阻器R2两端的电压为

串联电路中电流处处相等，所以流过滑动变阻器R2的电流也为0.5A，滑动变阻器R2的最小阻值为

由B可知，当S2闭合、S1断开时，此时滑动变阻器R2与灯泡L串联，由于电压表的量程为0～3V，所以滑动变阻器R2两端的电压最大为3V，则小灯泡两端的电压为1.5V，由乙图可知，当小灯泡两端的电压为1.5V时，流过小灯泡的电流为0.4A，串联电路中电流处处相等，所以流过滑动变阻器R2的电流也为0.4A，滑动变阻器R2的最大阻值为

所以R2连入电路的阻值范围为4Ω～7.5Ω。故D正确。
故选ABD。
8．ACD
【详解】A．由图知，B为电阻R的电流随电压变化图像，在B图象上找一点，可求得电阻R的阻值

故A正确；
B．小灯泡L的额定电压为8V，由图知它正常工作时的电流为0.5A，则小灯泡L正常工作1min消耗的电能

故B错误；
C．将小灯泡L和电阻R并联接入电路，则它们两端电压相等，由图知，当干路电流为0.6A时，它们两端的电压为4V，此时通过小灯泡L的电流为0.4A，实际功率

故C正确；
D．将小灯泡L和电阻R串联接入电路，则通过它们的相等，若通过电阻R的电流为0.5A，由图知，小灯泡L两端电压为8V，电阻R两端电压

则，电源电压

故D正确。
故选ACD。
9． 用电器 比热容 压缩
【详解】[1]电源是提供电能的装置，用电器是消耗电能的装置。充电过程中，蓄电池组消耗电能，相当于用电器。
[2]与其它液体相比较，水的比热容较大，在质量和升高的温度相同时，水吸收的热量较多，冷却效果较好。
[3]由图可知，进气门和排气门都关闭，活塞向上运动，为压缩冲程。
10． 摩擦起电 从A到B 正
【详解】[1]通过摩擦的方法使物体带电，叫摩擦起电，用绸子摩擦过的玻璃棒带了电，这是摩擦起电现象。
[2]与丝绸摩擦过的玻璃棒失去电子带上了正电，它接触验电器时，验电器带负电的电子由B传到A再传到玻璃棒，因为电流方向是正电荷定向移动的方向，与负电荷定向移动方向相反，所以电流方向就是由A到B。
[3]金属箔由于失去电子而带上了正电。
11． 4 4 1
【详解】[1]闭合开关S、S1时，灯泡L和电流表被短路，电路为R的简单电路，电压表测电源两端的电压，由电压表示数为6V可知，电源的电压U=6V，由焦耳定律的推导公式可得，R的阻值

[2][3]闭合开关S、断开开关S1时，定值电阻R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，因串联电路中各处的电流相等，且此时小灯泡恰好正常发光，所以，由P=UI可得，电路中的电流

因串联电路中总电压等于各分电压之和，所以，由可得，电源的电压
U=UL+IR
即

解得：UL=2V或UL=4V，当UL=2V时，电路中的电流

大于0.6A，即大于电流表所选的量程，故不符合题意。
当UL=4V时，电路中的电流

小于0.5A，即在电流表的量程范围之内，符合题意，则电阻R的实际功率
PR=I2R= (0.5A)2×4Ω=1W
12． 20 3.6 0.9
【详解】[1]观察图甲，闭合开关后，滑动变阻器的滑片P从最左端移动到最右端的过程中，根据电流的流法可知，这是一个串联电路，两电阻串联，变阻器接入电路的电阻在变大，电路的总电阻在变大，电源电压不变，则电路的电流在变小，观察图乙，图线的方向应该是从左往右，当滑片P移动到最右端时，R2的电压是4V，流过R2的电流是0.2A，根据欧姆定律的变换式可知，这时R2的阻值是

R2的最大阻值是20Ω。
[2]要求电路的最大总功率，根据电功率的公式，电源电压不变，则需要电路的电流最大，这时电路的总电阻最小，即要求变阻器接入电路的电阻最小，为0，这时变阻器两端的电压也为0，观察图乙，当电压为0时，电路的电流是0.6A，这是电路的最大电流；接下来求电源电压，观察图乙，当电压为0时，电路的电流是0.6A，这时只有电阻R1接入电路，设电源电压是U，根据欧姆定律可知

再观察图乙，当电压为4V时，电路的电流是0.2A，这时两个电阻都接入电路，R2的电压是4V，则R1的电压是，对R1根据欧姆定律可知

联立上面两条方程，可解得、；那么电路的最大电流是0.6A，，根据电功率的公式，电路的最大总功率是

电路的最大总功率是3.6W。
[3]设滑片P在某个位置时，滑动变阻器的功率达到最大，根据可知

观察这个上式，可想到当时，分母的值可以达到最小，是40Ω，那么的值达到最大，其大小是0.9W，即滑动变阻器的最大功率为0.9W。
13． 导体 长度 热效应
【详解】[1]容易导电的物体叫导体，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯容易导电，是导体。
[2]小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的长度发生了变化，导致小灯泡的亮度发生了变化，说明铅笔芯接入电路中电阻大小变化，即接入电路的长度影响了电阻的大小。
[3]通电一段时间，铅笔芯发热，这是电流的热效应造成的。
14． 绝缘体 吸引轻小物体 负 ①
【详解】[1]橡胶棒导电性能差是绝缘体。
[2]橡胶棒和毛皮摩擦，橡胶棒得到电子带负电，带电体具有吸引轻小物体的性质。
[3][4]带负电的橡胶棒接触不带电的验电器时，橡胶棒的电子会转移到验电器金属箔片上上，因此验电器带负电；因为电流的方向与负电荷定向移动的方向相反，所以电流的方向是从金属箔片到金属球。
15． 6 36 16:3
【详解】[1]灯泡L标有“6V 3W“字样，表示灯的额定电压为6V，额定功率为3W，当开关S、S1闭合，滑动变阻器的滑片P在最右端时，滑动变阻器与小灯泡L并联，灯泡L正常发，灯的电压即电源电压为
U=6V。
[2]根据P=UI，灯的额定电流为

灯的电阻

当开关S1闭合，S2断开，滑动变阻器的滑片P在中点时，变阻器最大值R的二分之一与灯串联，根据欧姆定律，总电阻

根据电阻的串联，则

故滑动变阻器R的最大阻值为
R=36Ω
[3]根据当电路的电阻最大时，电路有最小功率，当电路的电阻最小时，有最大功率，根据串联电阻总电阻大于其中任一电阻，并联电阻小于其中任一电阻，故当滑片移动到最左端时，只闭合开关S，灯与变阻器最大电阻串联，总电阻最大，电路的最小功率为

两开关都闭合时，胜滑片移动到最右端时，变阻器与灯并联，此时电路的总电阻为

电路的最大功率为

故此电路消耗的最大功率与最小功率之比为

16． 不动 0.16 1 见解析 10 减小误差 2 保持不动 1
【详解】（1）[1]由图甲可知，电压表与电流表并联了，电压表被短路，故电压表指针不动。
[2]电流应从电压表的正接线柱流入，从负接线柱流出，电压表应并联接在定值电阻的两端，如图所示：

（2）[3]由图乙可知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.16A。
（3）[4][5]由第一组数据可知，变阻器连入电路的电阻

变阻器的最大阻值是20Ω，此数据不是实际测量得到的。
（4）[6]第2次实验数据得到电阻

第3次实验数据得到电阻

第4次实验数据得到电阻

第5次实验数据得到电阻

电阻的阻值

[7]实验中多次测量，可以求出电阻的平均值，从而减小误差。
（5）①[8]闭合开关S、S1，断开开关S2，灯泡和变阻器滑片左侧电阻串联，电压表V1测量变阻器两端的电压，调节滑动变阻器的滑片，使电压表V1的示数为
UV1=U-UL=4.5V-2.5V=2V
②[9]闭合开关S、S2，断开开关S1，电阻R0和变阻器滑片右侧电阻串联，滑动变阻器的滑片位置不变，电压表V2测量R0两端的电压，电压表V2的示数为3V。
③[10]闭合开关S、S2，断开开关S1，电阻R0和变阻器滑片右侧电阻串联，由串联分压得到


R滑右=15Ω
滑动变阻器滑片左侧连入电路的电阻
R滑左=R滑大-R滑右=20Ω-15Ω=5Ω
闭合开关S、S1，断开开关S2，灯泡和变阻器滑片左侧电阻串联，电压表V1测量变阻器两端的电压，电压表V1的示数为2V，通过电路的电流

小灯泡的额定功率为
PL=ULI′=2.5V×0.4A=1W
17． 小灯泡断路 0.3 0.75 小于 3 变大 通过导体的电流与导体的电阻成反比 滑动变阻器量程过小
【详解】(1)[1]在“测量小灯泡额定功率”实验中，灯泡与滑动变阻器串联，电压表测量灯泡两端电压，滑动变阻器的滑片向右移动时小灯泡变亮，说明电路电流变大，变阻器接入的阻值变小，实验电路补充完整后如图所示：

(2)[2]闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，则故障原因是小灯泡断路，造成电压表串联在电路中，电路电流极小。
(3)[3][4]排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，电流表接入小量程，分度值为0.02A，则示数为0.3A，小灯泡的额定功率为

[5]小灯泡在额定状态下的电阻为

再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，假设灯泡的电阻不变，则此时小灯泡的功率为

但实际上随着灯泡两端电压变大，电阻丝温度增大，灯泡的电阻也将变大，则此时实际功率将小于1.08W。
(4)[6]由图象可知小红将定值电阻R两端的电压控制为

[7]当定值电阻由5Ω换为10Ω时，根据串联分压特点，定值电阻两端电压变大，故为达到实验要求，滑动变阻器连入电路的阻值应变大以增加其分压能力。
[8]由可知，可得到的实验结论是电压一定时，电流与电阻成反比。
[9]保持该电压不变的情况下，更换50Ω的定值电阻继续进行此实验，滑动变阻器接入最大量程时，定值电阻两端电压最小，此时

可知此时由于滑动变阻器的最大阻值过小，分压能力有限，故无法继续进行实验。
