一、单选题

1．（2022·辽宁锦州·统考中考真题）目前我国在能源、材料和航天等领域都取得了巨大成就。下列说法正确的是（　　）

A．核能和地热能都是可再生能源

B．半导体是制造集成电路的重要材料

C．地面控制中心通过超声波与空间站中的航天员通信

D．空间站上太阳能电池板将太阳能转化为内能

2．（2021·辽宁锦州·统考中考真题）如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（　　）

A．电压表V示数变大

B．电流表A1示数不变

C．电流表A1示数与电流表A2示数的差值变小

D．电压表V示数与电流表A2示数的比值变小

3．（2021·辽宁锦州·统考中考真题）下列估测的数据中，最接近实际的是（  ）

A．此刻考场内的温度约为5℃

B．初中物理课本的长度约为26cm

C．一支中性笔的质量约为500g

D．家用电冰箱正常工作时的电流约为10A

4．（2020·辽宁锦州·统考中考真题）下列估测最接近实际的是（　　）

A．一元硬币的直径约为2dm B．我市夏季平均气温约为42℃

C．一个鸡蛋的质量约为60g D．家庭电路的安全电压为36V

二、多选题

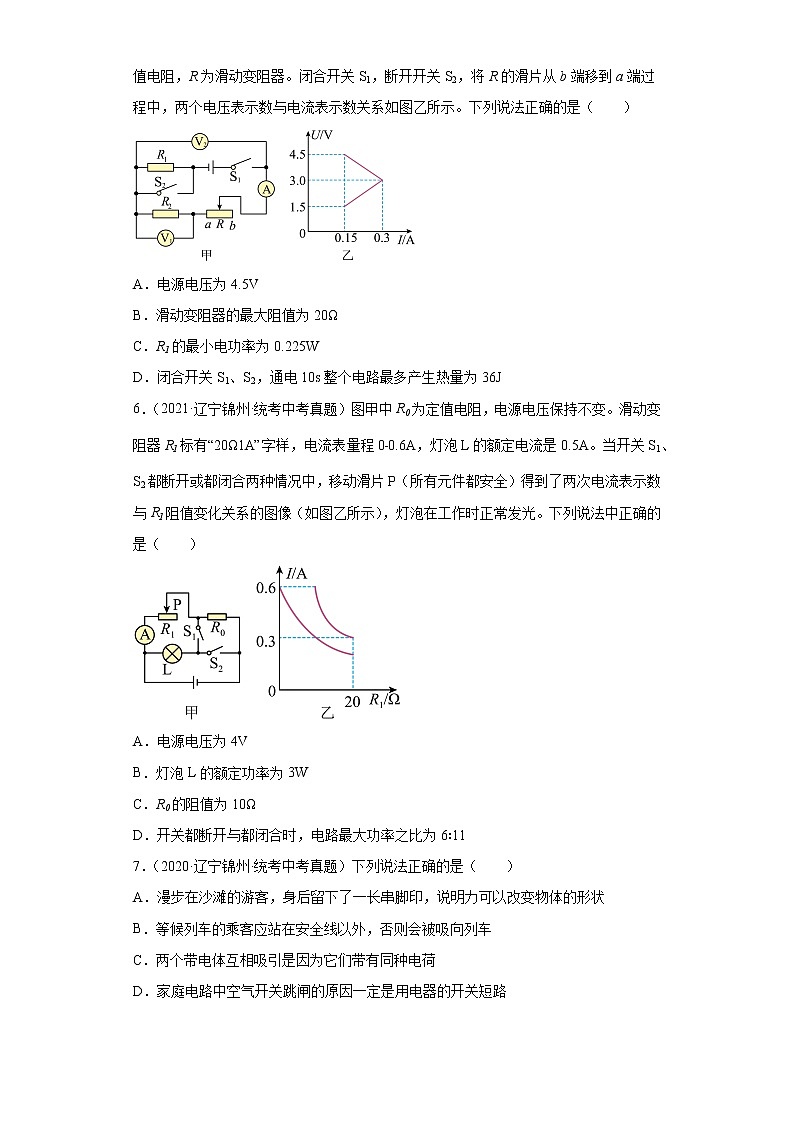

5．（2022·辽宁锦州·统考中考真题）如图甲所示电路，电源电压保持不变，R1、R2为定值电阻，R为滑动变阻器。闭合开关S1，断开开关S2，将R的滑片从b端移到a端过程中，两个电压表示数与电流表示数关系如图乙所示。下列说法正确的是（　　）

A．电源电压为4.5V

B．滑动变阻器的最大阻值为20Ω

C．R1的最小电功率为0.225W

D．闭合开关S1、S2，通电10s整个电路最多产生热量为36J

6．（2021·辽宁锦州·统考中考真题）图甲中R0为定值电阻，电源电压保持不变。滑动变阻器R1标有“20Ω1A”字样，电流表量程0﹣0.6A，灯泡L的额定电流是0.5A。当开关S1、S2都断开或都闭合两种情况中，移动滑片P（所有元件都安全）得到了两次电流表示数与R1阻值变化关系的图像（如图乙所示），灯泡在工作时正常发光。下列说法中正确的是（　　）

A．电源电压为4V

B．灯泡L的额定功率为3W

C．R0的阻值为10Ω

D．开关都断开与都闭合时，电路最大功率之比为6∶11

7．（2020·辽宁锦州·统考中考真题）下列说法正确的是（　　）

A．漫步在沙滩的游客，身后留下了一长串脚印，说明力可以改变物体的形状

B．等候列车的乘客应站在安全线以外，否则会被吸向列车

C．两个带电体互相吸引是因为它们带有同种电荷

D．家庭电路中空气开关跳闸的原因一定是用电器的开关短路

三、填空题

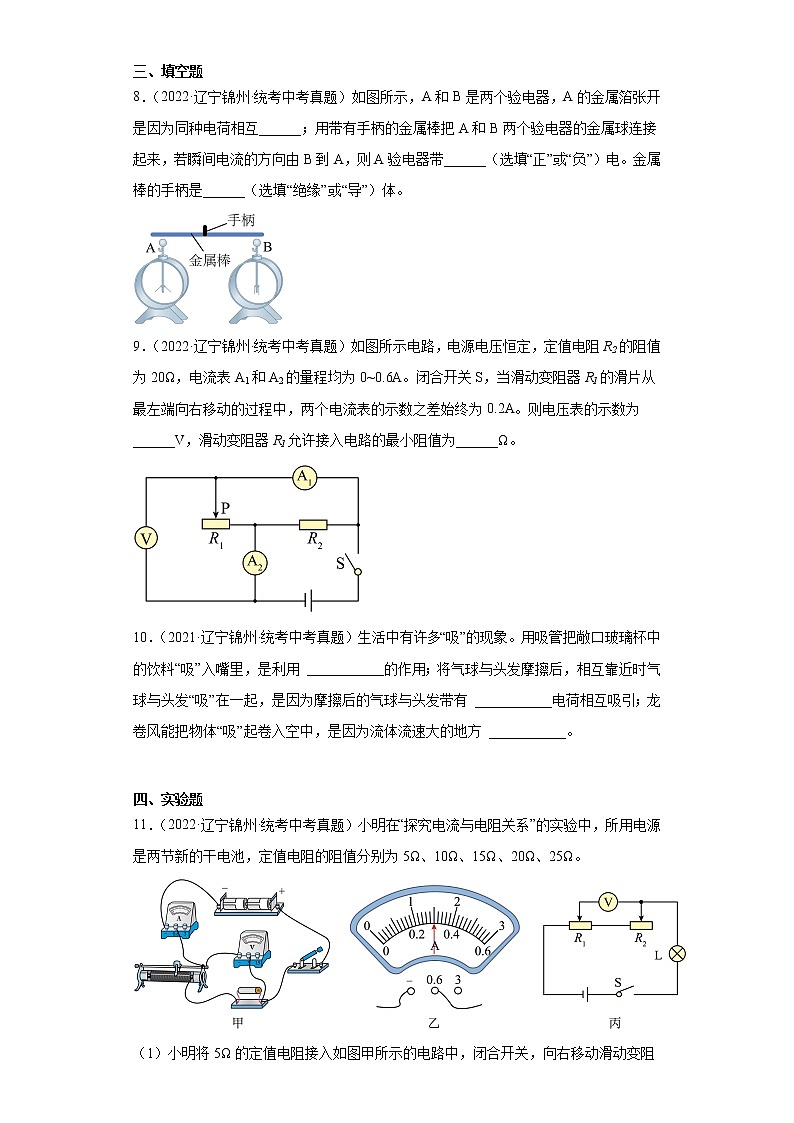

8．（2022·辽宁锦州·统考中考真题）如图所示，A和B是两个验电器，A的金属箔张开是因为同种电荷相互______；用带有手柄的金属棒把A和B两个验电器的金属球连接起来，若瞬间电流的方向由B到A，则A验电器带______（选填“正”或“负”）电。金属棒的手柄是______（选填“绝缘”或“导”）体。

9．（2022·辽宁锦州·统考中考真题）如图所示电路，电源电压恒定，定值电阻R2的阻值为20Ω，电流表A1和A2的量程均为0~0.6A。闭合开关S，当滑动变阻器R1的滑片从最左端向右移动的过程中，两个电流表的示数之差始终为0.2A。则电压表的示数为______V，滑动变阻器R1允许接入电路的最小阻值为______Ω。

10．（2021·辽宁锦州·统考中考真题）生活中有许多“吸”的现象。用吸管把敞口玻璃杯中的饮料“吸”入嘴里，是利用 ___________的作用；将气球与头发摩擦后，相互靠近时气球与头发“吸”在一起，是因为摩擦后的气球与头发带有 ___________电荷相互吸引；龙卷风能把物体“吸”起卷入空中，是因为流体流速大的地方 ___________。

四、实验题

11．（2022·辽宁锦州·统考中考真题）小明在“探究电流与电阻关系”的实验中，所用电源是两节新的干电池，定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

（1）小明将5Ω的定值电阻接入如图甲所示的电路中，闭合开关，向右移动滑动变阻器的滑片，电压表示数______（选填“变大”、“变小”或“不变”）。经检查发现电路中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线将电路连接正确______；

（2）改正电路后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为某一值时，电流表示数如图乙所示。接着小明用10Ω电阻替换5Ω电阻，并移动滑动变阻器的滑片，使电压表的示数仍为______V；

（3）小明将5Ω和15Ω电阻分别接入电路，并将电压表示数调到所控制的电压时，两次实验整个电路消耗的电功率之比为______；

（4）为确保所给的定值电阻接入电路后都能正常进行实验，那么，滑动变阻器的最大阻值至少为______Ω；

（5）通过实验探究，小明得出的结论是：当电压一定时，通过导体的电流与导体的电阻______；

（6）实验结束后，小明想测一个额定电压为2.5V小灯泡的额定功率，但电流表损坏。他用四节新干电池串联作电源，另有规格为“20Ω 1A”的滑动变阻器R1和一个铭牌不清的滑动变阻器R2，设计了如图丙所示的电路。请你帮他完成测量过程：

①闭合开关，将滑动变阻器R1的滑片移至最左端，调节滑动变阻器R2的滑片，使电压表示数为______V，小灯泡正常发光；

②保持滑动变阻器R2的滑片位置不动，将滑动变阻器R1的滑片移至最右端，读出电压表的示数为0.5V；

③小灯泡的额定功率为______W。

12．（2021·辽宁锦州·统考中考真题）小明所在的物理实验小组，利用图甲所示的电路测量额定电压为3.8V的小灯泡正常发光时的电阻。

（1）图甲中小明将一根导线连接错误，若此时闭合开关，小灯泡 ___________（选填“发光”或“不发光”）。请你在接错的导线上打“x”，并用笔画线代替导线将电路连接正确；___________

（2）小明将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光。此时电流表示数如图乙所示，则小灯泡正常发光时的电阻是 ___________Ω；

（3）小明测量了小灯泡在不同电压下的电流，并绘制了如图丙所示的图像，根据图像可知电流与电压并不成正比。原因是灯丝的电阻随温度升高而 ___________。在这个图像中，横轴应该表示的物理量是 ___________（选填“电压”或“电流”）；

（4）小明又设计了图丁所示的电路，只用电压表测量额定电压为2.5V小灯泡的额定功率。已知滑动变阻器R最大阻值为15Ω。电源电恒定其测量过程如下：

①闭合开关S1、S2，断开S3，将滑动变阻器的滑片移到右端，电压表示数为4.5V；

②___________（填三个开关闭合与断开情况）移动滑动变阻器的滑片，使电压表示数为 ___________V，这时小灯泡正常发光；

③闭合开关S1、S2，断开S3，保持滑动变阻器滑片的位置不变，此时电压表示数为3V；

④小灯泡的额定功率P额=___________W。

13．（2020·辽宁锦州·统考中考真题）小飞同学在探究“电流与电阻关系”的实验中电源电压9V不变，滑动变阻器规格为“50Ω 2A”，电流表、电压表各一个，10Ω、20Ω、30Ω、40Ω的定值电阻各一个。

(1)请用笔画线代替导线将图甲的实验电路补充完整______。（要求：滑动变阻器连入电路的阻值最大）

(2)开关闭合后，无论怎样移动滑动变阻器的滑片，电流表示数均为零，电压表示数接近电源电压，原因是定值电阻发生了______（填“短路”或“断路”）。

(3)排除故障后，将10Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片到适当位置，电压表的示数如图乙所示，此时电压表的示数为______V。

(4)接着小飞用20Ω的定值电阻替换10Ω的定值电阻后，再闭合开关，移动滑片使滑动变阻器接入电路的阻值______（填“变大”或“变小”），他这样操作的目的是______。

(5)若在实验过程中，为了能够利用上述的四个定值电阻得到四组数据完成实验，他应控制电压表的示数最小为______V。

(6)同组的小彬同学设计了图丙的电路。在电源电压恒为U的电路中，只用了一个电压表、一个阻值为R0的定值电阻及滑动变阻器，测量额定电压为U额的小灯泡的额定功率。具体操作如下：

①闭合开关S，将开关S1接a，______；

②保持滑动变阻器滑片位置不变，再将开关S1接b，读出电压表的示数为U0；

③小灯泡的额定功率P额=______。（用U额、U0、R0表示）

五、计算题

14．（2020·辽宁锦州·统考中考真题）某品牌电热水壶的额定电压为220V，额定功率为1000W，在标准大气压下，该电热水壶正常工作时将1.2L、初温为20℃的水烧开。求:

(1)电热水壶正常工作时的电阻。

(2)若电热水壶的加热效率为90%，烧开这壶水需要多长时间?（c水=4.2×103J/（kg·℃），ρ水=1.0×103kg/m3）

(3)在用电高峰期，某同学关掉家里的其他用电器，只让电热水壶工作，观察到家中规格为“2000revs/（kW·h）”的电能表转盘在2min内转了60转，此电热水壶的实际功率。

参考答案：

1．B

【详解】A．核能在短期内不能从自然界得到补充，是不可再生能源，而地热能是可再生能源，故A错误；

B．集成电路是由二极管、三极管和电阻、电容等元件直接做在硅单晶片上，所以半导体是制造集成电路的重要材料，故B正确；

C．超声波是声波，声音不能在真空中传播，空间站与地面间有真空，所以不能通过超声波传递信息，要靠电磁波来传递信息，故C错误；

D．空间站上太阳能电池板将太阳能转化为电能，故D错误。

故选B。

2．D

【详解】A．由电路图可知，R1和滑动变阻器R2并联，电压表V测量R2的电压，电流表A1测量总电流，电流表A2测量R2支路的电流。当滑动变阻器的滑片P向下滑动时，根据并联电路电压规律，电压表V的示数不变，故A错误；

B．当滑动变阻器的滑片P向下滑动时，R2接入的阻值变小，则R2支路的电流变大，因为并联电路中，各支路互不影响，所以R1支路的电流不变，则总电流变大，即A1示数变大，故B错误；

C．电流表A1示数与电流表A2示数的差值就是R1支路的电流，因为并联电路中，各支路互不影响，R1支路的电流不变，电流表A1示数与电流表 A2示数的差值不变，故C错误；

D．电压表V示数为R2两端的电压，电流表A2示数为通过R2的电流，电压表V示数与电流表A2示数的比值，即为R2的阻值，因为滑动变阻器的滑片P向下滑动，所以R2的阻值变小，所以电压表V示数与电流表A2示数的比值变小，故D正确。

故选D。

3．B

【详解】A．此刻考场内的温度约为25℃，故A错误；

B．初中物理课本的长度约为26cm，与实际相符，故B正确；

C．一支中性笔的质量约为10g，故C错误；

D．家用电冰箱的功率约为200W，正常工作的电流约为1A，故D错误。

故选B。

4．C

【详解】A．一元硬币的直径约为2cm，故A不符合题意；

B．我市夏季最高气温约为42℃，平均温度远低于此值，故B不符合题意；

C．十个鸡蛋大约为一斤多即500g，则一个鸡蛋的质量约为60g符合实际，故C符合题意；

D．我国家庭电路的电压是220V，人体安全电压不高于36V，故D不符合题意。

故选C。

5．BCD

【详解】AB．由电路图知，S1闭合、S2断开时，三个电阻串联在电路中，电压表V1测R2两端的电压，V2测R2和R两端的总电压。电流表测电路中的电流。滑片由b端向a端移动的过程中，变阻器接入电路的阻值变小，电路的总电阻变小，据欧姆定律知，电路中的电流变大，则R2两端的电压变大，R2两端的电压变大，R两端的电压变小。由图乙知，当电路中的电流最小为0.15A时，V1的示数为1.5V，V2的示数为4.5V。此时变阻器接入电路的阻值最大，变阻器两端的电压

U滑=U2-U1=4.5V-1.5V=3V

变阻器的最大阻值

当变阻器接入电路的阻值为0时，R2两端的电压为3.0V，电路电流为0.3A。据串联电路的特点有

U-4.5V=0.15A×R1，U-3V=0.3A×R1

解以上两式得，电源电压及R1的阻值分别为

U=6V，R1=10Ω

故A错误，B正确；

C．R1的最小电功率

P1=I12R1=(0.15A)2×10Ω=0.225W

故C正确；

D．R2的阻值

闭合开关S1、S2，变阻器接入电路的阻值为0时，电路中的电流最大，此时电路中只有R2工作，通电10s整个电路最多产生的热量

故D正确。

故选BCD。

6．BCD

【详解】由甲图可知，当开关S1、S2都闭合时，滑动变阻器R1与灯泡L并联，此时由于R1的阻值不能为零，由此可判断出图乙中的上边的曲线为S1、S2都闭合时电流表示数与R1阻值变化关系的图象，则下边的曲线为S1、S2都断开时电流表示数与R1阻值变化关系。

A．开关S1、S2都闭合时，滑动变阻器R1与灯泡L并联，由图象中上边的曲线可知，当R1=20Ω时，I1最小=0.3A，电源电压

U=U1=I最小R1=0.3A×20Ω=6V

故A错误；

B．由于灯泡发光时恰好正常工作（其额定电压等于电源电压6V），且灯泡L正常工作的电流是0.5A，则灯泡L的额定功率

P额=PL=UIL=6V×0.5A=3W

故B正确；

C．开关S1、S2都断开时，R1与R0串联，当R1=0Ω时，电路中只有R0连入，由图象中下边的曲线可知I最大=0.6A，R0的阻值

故C正确；

D．开关都闭合时，变阻器R1与灯泡L并联，干路最大电流

I闭合=I最大+IL=0.6A+0.5A=1.1A

开关都断开时，R1与R0串联，由图象中下边的曲线可知最大电流I断开=0.6A，则开关都断开与都闭合时，电路最大功率之比为

P断开∶P闭合=UI断开∶UI闭合=I断开∶I闭合=0.6A∶1.1A=6∶11

故D正确。

故选BCD。

7．AB

【详解】A．漫步在沙滩的游客，身后留下了一长串脚印，沙子的形状改变了，说明力可以改变物体的形状，故A正确；

B．靠近列车的一侧空气流速快，外侧空气流速慢，会使人受到向内的压力差，所以等候列车的乘客应站在安全线以外，故B正确；

C．两个带电体互相吸引是因为它们带异种电荷，故C错误；

D．家庭电路中空气开关跳闸的原因也有可能是用电器的总功率过大，故D错误。

故选AB。

8．     排斥     负     绝缘

【详解】[1]电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引；验电器A的金属箔张开，是因为同种电荷相互排斥。

[2][3]因自由电子的定向移动方向与电流方向相反，金属棒中的电流方向由B到A，则自由电子由A向B移动，说明验电器A带负电；因为人体导电，为了防止影响实验效果，所以用一根带有绝缘柄的金属棒把A、B连接起来。

9．     4     10

【详解】[1]由电路图知，开关闭合后，两个电阻并联在电路中，电流表A1测通过R1的电流，A2测通过干路的电流。电压表测电源电压。因为电源电压不变，所以通过定值电阻R2的电流不变，滑片从最左端向右移动的过程，两个电流表的示数之差始终为0.2A，说明通过R2的电流为0.2A。所以电源电压，即电压表示数

U=I2R2=0.2A×20Ω=4V

[2]当变阻器接入电路的阻值最小时，干路的电流最大，为0.6A，因为两个电流表选用的都是小量程。此时通过变阻器的最大电流

I1=I-I2=0.6A-0.2A=0.4A

变阻器允许接入电路的最小阻值

10．     大气压     异种     压强小

【详解】[1]用吸管吸饮料时，用力吸气，吸管内的气压小于外界大气压，饮料在外界大气压的作用下，被压入口腔内，利用了大气压的作用。

[2]将气球与头发摩擦后，气球和头发因摩擦起电而带有异种电荷，因异种电荷相互吸引，所以相互靠近时气球与头发“吸”在一起。

[3]龙卷风旋转速度很大，内侧因流速大而压强小，外侧因流速小而压强大，所以物体在压强差的作用下被“吸”起卷入空中。

11．     不变          1.5          25     反比     3.5     0.375

【详解】（1）[1] 将5Ω的定值电阻接入如图甲所示的电路中，闭合开关，向右移动滑动变阻器的滑片，由于电压表接在了电阻与滑动变阻器两端，测量的是电源电压，故电压表示数不变。

[2]正确的接法是将电压表改接在定值电阻两端，如图

（2）[3]如图乙所示，电流表接入量程，分度值为0.02A，电流表示数为0.3A，定值电阻两端的电压

探究电流与电阻关系时，需要保持定值电阻两端的电压不变，故接着小明用10Ω电阻替换5Ω电阻，并移动滑动变阻器的滑片，使电压表的示数仍为1.5V。

（3）[4]将5Ω电阻接入电路，并将电压表示数调到所控制的电压时，电路中的电流为0.3A，由于电源接入两节电池，电源电压为3V，整个电路消耗的电功率

将15Ω电阻接入电路，并将电压表示数调到所控制的电压时，电路中的电流为

整个电路消耗的电功率

两次实验整个电路消耗的电功率之比为

（4）[5]为确保所给的定值电阻接入电路后都能正常进行实验，那么，需要最大定值电阻接入电路时，滑动变阻器能满足串联分压的需求；由于电源接入两节电池，电源电压为3V，当最大为25Ω的电阻接入电路时，定值电阻与滑动变阻器两端的电压相等，故滑动变阻器的最大阻值应与定值电阻的最大阻值相等，至少为25Ω。

（5）[6]通过实验探究可知，在保持定值电阻两端的电压不变时，接入的电阻越大，通过电阻的电流就越小；得出的结论是：当电压一定时，通过导体的电流与导体的电阻成反比。

（6）①[7]闭合开关，将滑动变阻器R1的滑片移至最左端，调节滑动变阻器R2的滑片，此时电压表测量两个滑动变阻器接入电路的电阻两端的电压，使电压表示数为

此时小灯泡两端的电压为额定电压2.5V，小灯泡正常发光；

②保持滑动变阻器R2的滑片位置不动，将滑动变阻器R1的滑片移至最右端，电压表测R2两端的电压，读出电压表的示数为0.5V，则R1两端的电压为

电路中的电流

③[8]由于①②两个步骤中电路没有改变，所以步骤二中灯泡两端的电压仍为额定电压，小灯泡的额定功率为

12．     不发光          9.5     增大     电压     闭合S1、S3，断开S2     2     0.5

【详解】（1）[1]由图甲知，电压表串联在电路中，电流表并联在小灯泡两端，则小灯泡被短路，电路整个电路处于断路，小灯泡不会发光。

[2]要测量小灯泡的电阻，应使小灯泡和滑动变阻器串联，电压表与小灯泡并联，电流表串联在电路中，故改正电路图如下：

（2）[3]由图乙知，电流表的量程为0~0.6A，对应的分度值为0.02A，示数为0.4A，则小灯泡正常发光时的电阻

（3）[4][5]由图丙知，电流与电压不成正比，且灯丝的电阻随温度的升高而增大。据知，电压的增加量应大于电流的增加量，所以图丙中的横坐标为电压。

（4）[6][7]闭合开关S1、S2，断开S3，小灯泡被短路，电路中只有变阻器工作，变阻器的滑片置于最右端时，电压表测电源电压，那么电源电压为4.5V。

当开关S1、S3闭合，S2断开时，变阻器和小灯泡串联在电路中，电压表测变阻器两端的电压，要让小灯泡正常发光，则变阻器两端的电压，即电压表示数

U变=U总-UL=4.5V-2.5V=2V

[8]保持滑片位置不变，闭合开关S1、S2，断开S3，此时电压表测变阻器接入电路中左边部分的电压，此部分电阻与变阻器在第②步骤中接入电路的阻值相等。且此时电路的电流

步骤②中变阻器接入电路的阻值

则小灯泡正常发光时，电路中的电流

小灯泡的额定功率

P额=ULI2=2.5V×0.2A=0.5W

13．          断路     6     变大     保持定值电阻两端电压不变     4     移动滑动变阻器滑片，使电压表示数为U-U额

【详解】(1)[1]保证滑动变阻器连入电路的阻值最大，实验电路补充完整如图所示：

(2)[2]开关闭合后，无论怎样移动滑动变阻器的滑片，电流表示数均为零，电压表示数接近电源电压，原因是定值电阻发生了断路，造成电压表串联在电路中。

(3)[3]排除故障后，将10Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片到适当位置，电压表的示数如图乙所示，电压表接入大量程，分度值为0.5V，此时电压表的示数为6V。

(4)[4][5]接着小飞用20Ω的定值电阻替换10Ω的定值电阻后，根据串联分压特点，定值电阻两端电压增大，则需要移动滑片使滑动变阻器接入电路的阻值变大，以增加变阻器分压能力，以保持定值电阻两端电压不变。

(5)[6]若在实验过程中，为了能够利用上述的四个定值电阻得到四组数据完成实验，当滑动变阻器接入最大时，定值电阻两端电压最小：

定值电阻为10Ω时，

定值电阻为20Ω时，

定值电阻为30Ω时，

定值电阻为40Ω时，

综上可见，要想4个定值电阻都可以正常实验，最小电压为4V。

(6)[7]闭合开关S，将开关S1接a，此时两个电阻与灯泡串联，电压表测量两个串联电阻的两端电压，根据串联分压特点，移动滑动变阻器滑片，使电压表示数为U-U额，则此时灯泡的两端电压即为U额。

[8]保持滑动变阻器滑片位置不变，再将开关S1接b，电压表测量R0定值电阻的两端电压，读出电压表的示数为U0，则电路的电流为

则小灯泡的额定功率为

14．(1)；(2)；(3)

【详解】(1)电热水壶正常工作时的电阻

(2)水的质量

水烧至沸腾时，吸收的热量

电热水壶放出的热量

烧开这壶水所需要的时间

(3)2min内消耗的电能

电热水壶的实际电功率

答：(1)电热水壶正常工作的时阻是；

(2)若电热水壶的加热效率是90%，烧开这壶水所用的时间是；

(3)用电高峰期，电热水壶的实际功率是。
