内蒙古包头市2020-2022三年中考物理真题分类汇编-02电磁学

这是一份内蒙古包头市2020-2022三年中考物理真题分类汇编-02电磁学，共19页。试卷主要包含了单选题，实验题，计算题，综合题等内容，欢迎下载使用。

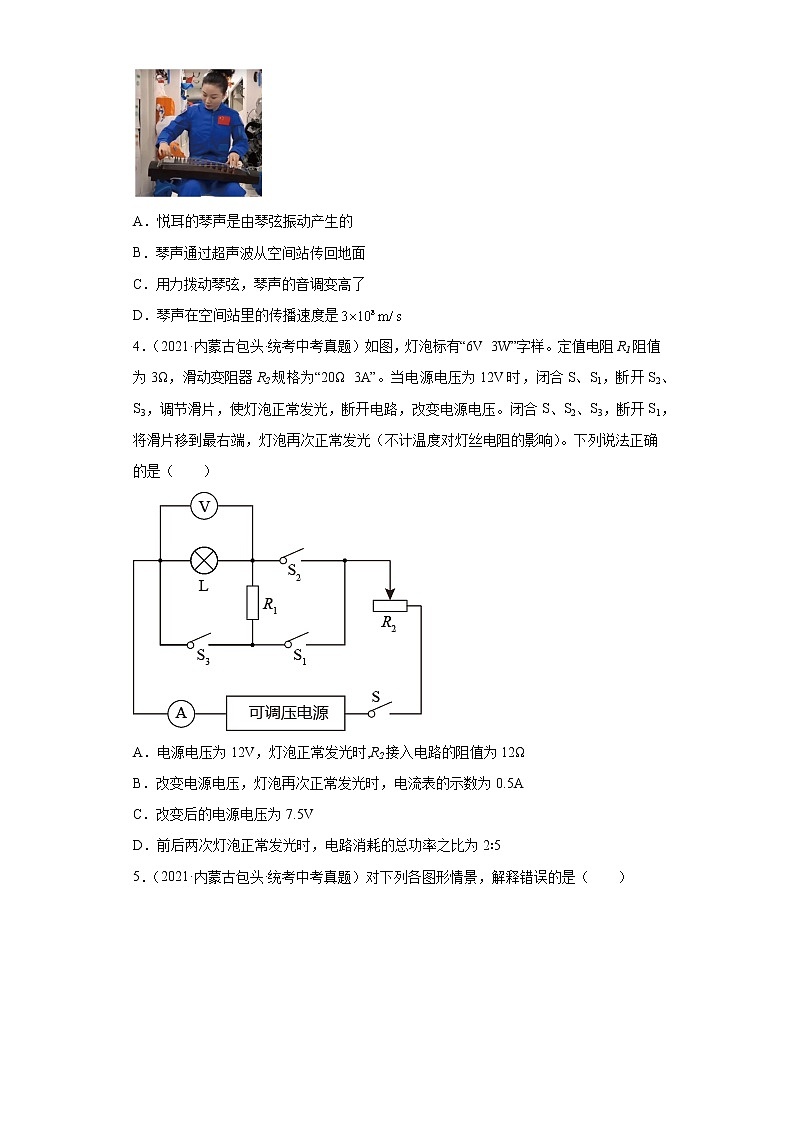

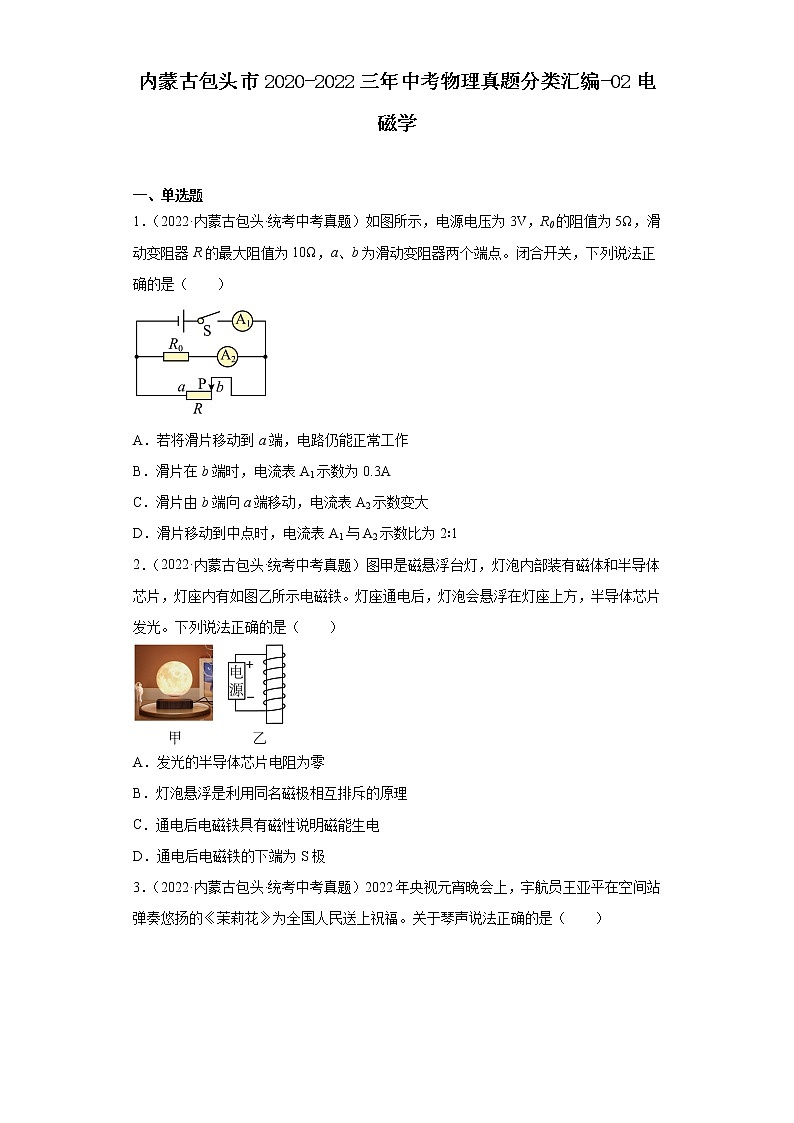

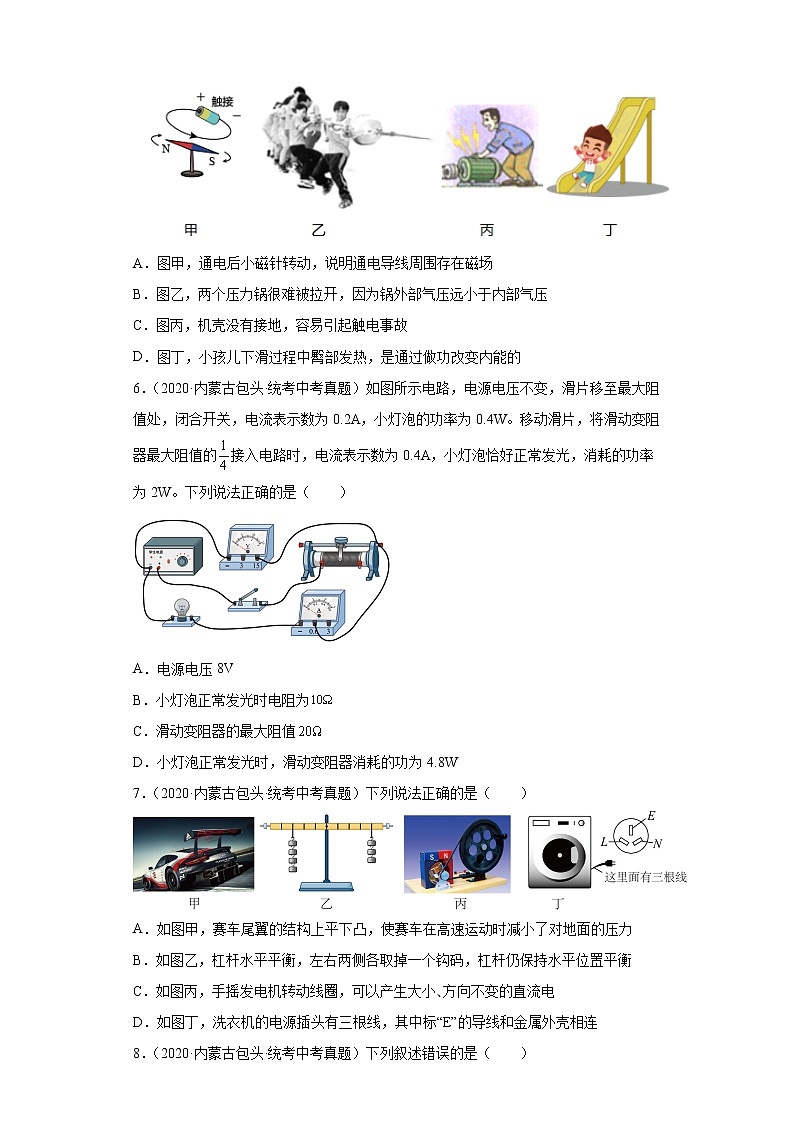

内蒙古包头市2020-2022三年中考物理真题分类汇编-02电磁学 一、单选题1．（2022·内蒙古包头·统考中考真题）如图所示，电源电压为3V，R0的阻值为5Ω，滑动变阻器R的最大阻值为10Ω，a、b为滑动变阻器两个端点。闭合开关，下列说法正确的是（　　）A．若将滑片移动到a端，电路仍能正常工作B．滑片在b端时，电流表A1示数为0.3AC．滑片由b端向a端移动，电流表A2示数变大D．滑片移动到中点时，电流表A1与A2示数比为2∶12．（2022·内蒙古包头·统考中考真题）图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。灯座通电后，灯泡会悬浮在灯座上方，半导体芯片发光。下列说法正确的是（　　）A．发光的半导体芯片电阻为零B．灯泡悬浮是利用同名磁极相互排斥的原理C．通电后电磁铁具有磁性说明磁能生电D．通电后电磁铁的下端为S极3．（2022·内蒙古包头·统考中考真题）2022年央视元宵晚会上，宇航员王亚平在空间站弹奏悠扬的《茉莉花》为全国人民送上祝福。关于琴声说法正确的是（　　）A．悦耳的琴声是由琴弦振动产生的B．琴声通过超声波从空间站传回地面C．用力拨动琴弦，琴声的音调变高了D．琴声在空间站里的传播速度是4．（2021·内蒙古包头·统考中考真题）如图，灯泡标有“6V  3W”字样。定值电阻R1阻值为3Ω，滑动变阻器R2规格为“20Ω  3A”。当电源电压为12V时，闭合S、S1，断开S2、S3，调节滑片，使灯泡正常发光，断开电路，改变电源电压。闭合S、S2、S3，断开S1，将滑片移到最右端，灯泡再次正常发光（不计温度对灯丝电阻的影响）。下列说法正确的是（　　）A．电源电压为12V，灯泡正常发光时,R2接入电路的阻值为12ΩB．改变电源电压，灯泡再次正常发光时，电流表的示数为0.5AC．改变后的电源电压为7.5VD．前后两次灯泡正常发光时，电路消耗的总功率之比为2∶55．（2021·内蒙古包头·统考中考真题）对下列各图形情景，解释错误的是（　　）A．图甲，通电后小磁针转动，说明通电导线周围存在磁场B．图乙，两个压力锅很难被拉开，因为锅外部气压远小于内部气压C．图丙，机壳没有接地，容易引起触电事故D．图丁，小孩儿下滑过程中臀部发热，是通过做功改变内能的6．（2020·内蒙古包头·统考中考真题）如图所示电路，电源电压不变，滑片移至最大阻值处，闭合开关，电流表示数为0.2A，小灯泡的功率为0.4W。移动滑片，将滑动变阻器最大阻值的接入电路时，电流表示数为0.4A，小灯泡恰好正常发光，消耗的功率为2W。下列说法正确的是（　　）A．电源电压8VB．小灯泡正常发光时电阻为C．滑动变阻器的最大阻值D．小灯泡正常发光时，滑动变阻器消耗的功为4.8W7．（2020·内蒙古包头·统考中考真题）下列说法正确的是（　　）A．如图甲，赛车尾翼的结构上平下凸，使赛车在高速运动时减小了对地面的压力B．如图乙，杠杆水平平衡，左右两侧各取掉一个钩码，杠杆仍保持水平位置平衡C．如图丙，手摇发电机转动线圈，可以产生大小､方向不变的直流电D．如图丁，洗衣机的电源插头有三根线，其中标“E”的导线和金属外壳相连8．（2020·内蒙古包头·统考中考真题）下列叙述错误的是（　　）A．天坛公园的圜丘第三层台面中心略高，四周微微向下倾斜｡人站在台中心喊话，被栏杆和台面反射的声音与原来的声音混在一起，觉得声音格外响亮B．信鸽是地磁场导航的，如果把一块小磁铁绑在信鸽身上，它就会失去定向的能力C．太阳质量约占整个太阳系质量的99.86%，所以太阳的密度远远大于地球的密度D．现在开采的煤，石油等化石能源，实际上都源于上亿年前的太阳能 二、实验题9．（2022·内蒙古包头·统考中考真题）利用如图甲所示电路测量小灯泡正常发光时的电阻，已知电源电压为6V，R0的阻值为10Ω，小灯泡的额定电压为2.5V。（1）请用笔画线代替导线，将图甲中的电路正确连接，导线不要交叉_______，闭合开关前，需将滑片移至_______端；（2）闭合开关移动滑片，发现小灯泡不发光，电压表Vl示数接近电源电压，电压表V2无示数（接线均完好，导线无断路），故障原因可能是_______；（3）排除故障后，闭合开关移动滑片，电压表V2示数如图乙所示为_______V，此时通过小灯泡的电流为_______A；（4）继续移动滑片，当电压表Vl示数为5V时，小灯泡正常发光，此时小灯泡的电阻为_______Ω。10．（2021·内蒙古包头·统考中考真题）物理兴趣小组利用“伏安法”测量一个阻值较小的定值电阻R的阻值，电路如图甲所示。已知电源电压为12V，R0=20Ω，滑动变阻器规格为“100Ω  0.6A”。（1）请用笔画线代替导线，将图甲中的电路连接完整，要求滑片向左移动连入电路中的阻值变小，导线不要交叉______；（2）连接电路后，闭合开关，发现电流表无示数。电压表示数接近电源电压。若导线和器材均完好，则故障可能是______；（3）排除故障后，闭合开关调节滑片，测出多组数据，作出I-U图像，如图乙所示。则Rx阻值为______Ω；（4）该电路中串联R0的作用是______。（填正确答案标号）A．增大串联电阻，增大分压，电压表易于读数B．增大串联电阻，增大分流，电流表易于读数 11．（2020·内蒙古包头·统考中考真题）物理兴趣小组为了“测量液体的密度”，设计了如图甲所示的实验装置｡特制容器底部是一个压敏电阻R（厚度不计），通过导线与电路相连，电压恒为12V，定值电阻 ，电流表的量程，压敏电阻R上表面涂有绝缘漆，其阻值随所受液体压强的大小变化关系如图乙所示，工作时容器底部始终保持水平｡（，g取10N/kg）(1)闭合开关，电流表示数为0.08A，缓慢向容器内注水，电流表示数将____（填“变大”“变小”或“不变”），注入深度为50cm的水时，水对压敏电阻的压强是_____Pa，电流表示数为_______A｡(2)断开开关，将水倒出，擦干容器，置于水平操作台上，注入深度为50cm的待测液体，闭合开关，电流表示数为0.24A，则待测液体的密度_______水的密度，该液体的密度是________｡(3)若注入待测液体时俯视读数，该液体密度的测量值________真实值｡12．（2020·内蒙古包头·统考中考真题）在“测量小灯泡的电功率”实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V，阻值约为，滑动变阻器的规格为“1A”｡图甲是某实验小组未连接完整的实验电路｡(1)请用笔画线代替导线，将图甲中的电路连接完整，导线不能交叉｡______(2)闭合开关，无论怎样移动滑片，灯泡都不发光，电流表和电压表均无示数｡小组成员找来一个两端接有导线的定值电阻（阻值为），一端接在电源负极接线柱上，另一端依次触碰接线柱A，B､C，只有触到C时，灯泡才发光，若导线无断路，且导线和器材连接均完好，电路只有一处故障，则故障是______｡(3)排除故障后，闭合开关，移动滑片，使电压表示数为____V，小灯泡正常发光｡电流表示数如图乙所示，则小灯泡的额定功率为_____W｡(4) 某同学想利用该电路“测量定值电阻的阻值”，于是取下小灯泡，将电阻接入小灯泡所在位置，滑动变阻器滑片移至最大阻值处，闭合开关，移动滑片，测量四组对应的电压和电流值，数据如下表∶数据序号1234电压U/V1.21.62.02.4电流I/A0.240.320.390.48由数据可得，电阻的阻值为_______；(5)能否将阻值约为的电阻接入图甲中小灯泡所在位置（其他连接均不变）测量其阻值，你的判断是_______，理由是______｡ 三、计算题13．（2021·内蒙古包头·统考中考真题）图甲是可自动调节亮度台灯的电路图。灯泡标有“24V 12W”字样，R1为光敏电阻。其阻值随光照强度的变化如图乙所示。滑动变阻器R2最大阻值为30Ω。当光照强度为E1、R2连入电路的则值为12Ω时。灯正常发光（不计温度对灯丝电阻的影响）。求：（1）灯泡的电阻和灯泡正常发光5分钟消耗的电能；（2）电源电压；（3）光照强度在E1~E2之间，通过调节R2，灯泡实际功率的变化范围。（灯泡两端的电压不能超过额定电压）14．（2020·内蒙古包头·统考中考真题）小宇家购置一款用来煎烤食物的双面电饼铛，上下盘既可以同时加热｡也可以把上盘掀开，使用下盘单独加热，电饼铛简化的内部电路如图甲所示，闭合开关S1，温控开关S2接接线柱“2”时，下盘加热｡再闭合开关S3，上盘也开始加热，当度超过设定温度时，温控开关S2自动转接接线柱“1”，电饼铛进入保温状态，电饼部分参数如图乙。（忽略温度对电阻值的影响∶L1、L2、L3为指示灯，不计指示灯消耗的电能）求∶(1)下盘加热电阻R1的阻值和保温时电路中的额定电流；(2)某次电饼铛在额定电压下煎烤食物时，指示灯L1，L2发光时间分别为10min5min， 电饼铛消耗的电能是多少？(3)用电高峰时，小宇关闭家中其他用电器，用电饼铛下盘煎烤食物10min。电能表（如图丙）的转盘转过500转， 电饼铛的实际电压是多大？ 四、综合题15．（2022·内蒙古包头·统考中考真题）图甲为汽车倒车雷达中的距离报警器简化电路图。电源电压为12V，R0为定值电阻，Rs为距离传感器的核心部件，其阻值随传感器到障碍物距离变化关系如图乙所示。当传感器到障碍物距离为1.5m时，报警器开始报警，此时电路中报警电流为0.2A。（1）由图乙可知开始报警时，Rs的阻值为_______Ω；传感器到障碍物距离越近，Rs的阻值越_______；（2）求R0的阻值；(          )（3）当传感器到障碍物距离为1m时，求Rs的电功率；(          )（4）保持起始报警电流不变，若要增大起始报警距离，请写出可行的做法（写出一条即可）。_______
参考答案：1．D【详解】A．若将滑片移动到a端，滑动变阻器R没有接入电路，电路被短路，故电路不能正常工作，故A错误；B．滑片在b端时，R0与R并联，电流表A1测量电路中总电流，此时R的最大阻值为10Ω，则电流表A1示数为故电流表A1示数为0.9A，故B错误；C．滑片由b端向a端移动，R0与R并联，电流表A2测量通过R0的电流，滑动变阻器R的阻值减小，但是并联电路中各支路互不影响，则电流表A2示数不变，故C错误；D．滑片移动到中点时，R0与并联，电流表A2测量通过R0的电流为电流表A1测量电路中总电流为则两表示数比为故此时电流表A1与A2示数比为2∶1，故D正确。故选D。2．B【详解】A．半导体的导电性能介于导体和绝缘体之间，具有一定的电阻值，因此半导体芯片的电阻不为0，故A错误；B．同名磁极相互排斥、异名磁极相互吸引，灯泡悬浮利用了同名磁极相互排斥的原理，故B正确；C．电磁铁是利用电流的磁效应工作的，当电流流过电磁铁线圈时，电磁铁就具有磁性，说明电能生磁，故C错误；D．电流从电磁铁线圈的上端流入，由安培定则可判断电磁铁的下端为N极，故D错误。故选B。3．A【详解】A．声音是有物体振动产生的， 悦耳的琴声是由琴弦振动产生的，故A正确；B．声音不能在真空中传播，电磁波可以在真空中传播，琴声是通过电磁波从空间站传回地面的，故B错误；C．用力拨动琴弦，琴弦的振幅增大，琴声的响度变大，琴声的音调与拨弦力度的大小无关，故C错误；D．琴声是声音，在空间站里的传播速度约为340m/s，故D错误。故选A。4．D【详解】A．电源电压为12V，闭合S、S1，断开S2、S3，调节滑片，灯泡正常发光时,灯泡与滑动变阻器R2、定值电阻R1串联，灯泡两端的电压为6V,滑动变阻器加R1两端的电压也为6V，此时有此时接入电路的R2的阻值为故A错误；B．闭合S、S2、S3，断开S1，将滑片移到最右端，电路中灯泡与R1并联，改变电源电压，灯泡再次正常发光时，故此时电源电压为6V；通过灯泡的电流通过R1的电流为电流表的示数为故B错误；C．改变后的电源电压为6V，故C错误；D．前后两次灯泡正常发光时，电路消耗的总功率之比为故D正确。故选D。5．B【详解】A．如图所示是奥斯特实验，小磁针转动，说明通电导体周围存在磁场，故A正确，不符合题意；B．图乙所示，两个压力锅很难被拉开，是因为锅内气压比锅外的小，故B错误，符合题意；C．图丙中，机壳没有接地，则机壳上的电不能及时导走，人接触到外壳时可能会被电到，故C正确，不符合题意；D．小孩儿下滑过程，克服摩擦做功，臀部内能增大，故D正确，不符合题意。故选B。6．A【详解】闭合开关，滑动变阻器和灯泡串联，电流表测电路电流，电压表测灯泡两端电压。AC．电源电压不变，滑片移至最大阻值处，电流表示数为0.2A，小灯泡的功率为0.4W。根据串联电路分压规律、欧姆定律和，可得①移动滑片，将滑动变阻器最大阻值的接入电路时，电流表示数为0.4A，小灯泡恰好正常发光，消耗的功率为2W。根据串联电路分压规律、欧姆定律和，可得②由①②式解得，所以，滑动变阻器最大阻值为30Ω，电源电压为8V；故C错误，A正确；B．小灯泡正常发光时，电流表示数为0.4A，消耗的功率为2W。则小灯泡正常发光时电阻由和得故B错误；D．小灯泡正常发光时，灯泡电压，由得根据串联分压规律，此时滑动变阻器分压此时滑动变阻器功率，由得故D错误。故选A。7．D【详解】A．赛车尾翼的结构上平下凸，使赛车在高速运动时，尾翼上面的流速小压强大，而下面的流速大压强小，从而形成一个向下的压力，增加车对地面的压力，故A错误；B．如图乙中，杠杆水平平衡，此时有4G⋅3L=3G⋅4L当左右各取掉一个钩码后，左边变成3G⋅3L右边变成2G⋅4L而3G⋅3L>2G⋅4L即杠杆左边下沉，故B错误；C．手摇电机转动线圈，因线圈的磁场保持不变，所以产生的交流电，且其大小是变化的，故C错误；D．洗衣机的电源插头有三根线，其中标有“E”的导线和金属外壳相连，能及时将金属外壳上的电导走，避免发生触电事故，故D正确。故选D、8．C【详解】A．因为回声到达人耳时间小于0.1s，回声与原声混在一起，使原声加强，所以觉得声音格外响亮，故A正确，A不符合题意；B．信鸽是靠识别地球的磁场来确定方位的，在它身上绑一块小磁铁后，他原有的对地磁场的感知受到严重干扰,所以它就会失去定向能力，故B正确，B不符合题意；C．太阳质量约占整个太阳系质量的99.86%，太阳平均密度为1.409 克/立方厘米，地球平均密度为5.52 克/立方厘米，太阳的密度是地球的0.2552倍，太阳的密度比地球小，故C错误，C符合题意；D．煤是远古植物腐败分解被埋在地底形成的，石油是远古海洋生物经过漫长的演化形成，煤和石油的形成都需要上亿年，短时间不可再生，属于不可再生能源，实际上都源于上亿年前的太阳能，故D正确，D不符合题意。故选C。9．          左     小灯泡断路     1.5     0.15     10【详解】（1）[1]滑动变阻器要串联在被测电路中，接线柱要“一上一下连接”，如图所示[2]闭合开关前，需将滑动变阻器置于阻值最大端，也就滑动变阻器的最左端。（2）[3]由实物图可知，定值电阻R0、灯泡、滑动变阻器三者串联，电压表Vl测R0与灯泡两端的电压，电压表V2测R0两端的电压，闭合开关移动滑片，发现小灯泡不发光，电压表Vl示数接近电源电压，电压表V2无示数，说明电路出现了断路故障，若R0断路，则电压表Vl与电压表V2示数都接近电源电压，不符合题意；若灯泡断路，则电压表Vl串联在电路中测电源电压，电压表V2测导线，导线电压为0，满足题意；若滑动变阻器断路，则电压表Vl与电压表V2示数都为0，不满足题意。综上所述，电路故障是灯泡断路。（3）[4][5]由乙图可知，电压表接的是0~3V的量程，分度值为0.1V，指针所指位置的示数为1.5V，所以电压表V2示数为1.5V；由欧姆定律可知，此时通过小灯泡的电流为（4）[6]由实物图可知，电压表Vl测R0与灯泡两端的电压，当电压表Vl示数为5V时，小灯泡正常发光，依题意可知，小灯泡正常发光时，额定电压为2.5V，则R0两端的电压为由串联分压原理可知，灯泡正常发光时的阻值为10．          A处断路或B处断路或D处两条导线连接完好但R0断路或C处两条导线连接完好但Rx断路（写出上述任意一个答案均可）     4     A【详解】（1）[1]滑动变阻器的接线柱要一上一下串联接入电路，因为要求滑片向左移动连入电路中的阻值变小，连接电路如图所示：（2）[2]连接电路后，闭合开关，发现电流表无示数，电路发生了断路，电压表示数接近电源电压，说明并联在电压表两端的电路出现了断路，若导线和器材均完好，则故障可能是A处断路或B处断路或D处两条导线连接完好但与R0断路或C处两条导线连。（3）[3]排除故障后，闭合开关调节滑片，测出多组数据，作出I-U图像，如图乙所示。则电路中的总阻值为Rx阻值为Rx=R总-R0=24Ω-20Ω=4Ω（4）[4] 为了增大串联电阻，增大分压，使电压表易于读数，在该电路中串联R0，故B不符合题意，A符合题意。故选A。11．     变大     5×103     0.3     小于     0.7×103     小于【详解】(1)[1]开关S闭合，、串联，电流表测电路电流，缓慢向容器内注水，水深增大，水密度一定，由可知，水对杯底压敏电阻压强增大，由图象乙可知，水对杯底压敏电阻压强越大，压敏电阻R阻值越小，一定，根据串联电路电阻特点可得，电路总电阻越小，电源电压一定，由可知，电路电流变大，则电流表示数变大。[2]当注入深度为50cm的水时，此时水对杯底压敏电阻压强[3]水对杯底压敏电阻压强为5000Pa时，由图象乙可知，此时压敏电阻R阻值为20Ω，电路总电阻此时电路电流(2)[4]由题意，倒入深度仍为50cm的待测液体，电流表示数为0.24A<0.3A，可知电路电流变小，由可得，电路总电阻变大，根据串联电路电阻特点可得，压敏电阻变大，由图象乙可知，该液体对压敏电阻压强减小，该液体深度和水深相同，由可得，该液体密度小于水的密度。[5]当电流表示数为0.24A，则此时电路总电阻为此时压敏电阻由图象乙可知，此时液体对压敏电阻压强为则液体密度，由得(3)[6]若注入待测液体时俯视读数，则液体实际深度较小，液体对压敏电阻压强变小，由可知，该液体密度的测量值变小。12．          电流表断路     2.5     0.7     5（或5.03）     不能     电阻两端电压超过电压表所接量程【详解】(1)[1]滑动变阻器与灯泡、电流表串联，采用“一上一下”接线柱接入电路，本题中滑动变阻器的左下接线柱与开关的接线柱A连接即可。如下图所示(2)[2]闭合开关，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，说明电路断路；找来一根完好的导线一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，因为导线无断路，且导线和器材连接均完好，故电路故障是电流表断路。(3)[3][4]灯泡额定电压为2.5V，闭合开关，移动滑片，使电压表示数为2.5V，小灯泡正常发光｡电流表使用0~0.6A量程，分度值为0.02 A，由图乙知电流表的示数为0.28 A，故小灯泡的额定功率为(4)[5]根据，由表中数据可得四次测量的电阻值分别为故电阻的阻值为(5)[6][7]电源电压为4.5V，电压表选用量程为0~3V，将阻值约为的电阻接入图甲中小灯泡所在位置，当滑动变阻器全部接入电路时，由串联电路的电压关系得 又解得故此时电阻两端电压超过电压表所接量程，滑动变阻器接入电路的阻值减小时，电阻分得的电压更大，故不能将阻值约为的电阻接入图甲中小灯泡所在位置测量其阻值。13．（1）3600J；（2）36V；（3）4.32W~12W【详解】解：（1）灯泡的电阻为灯泡的电阻和灯泡正常发光5分钟消耗的电能为（2）电路中的电流为电源电压为（3）光照强度在E1~E2之间，电路中的总电阻为电路中的最小电流为灯泡的最小功率为灯泡的最大功率为实际功率的取值范围为4.32W~12W。答：（1）灯泡的电阻和灯泡正常发光5分钟消耗的电能为3600J；；（2）电源电压为36V；（3）光照强度在E1~E2之间，通过调节R2，灯泡实际功率的变化范围为4.32W~12W。14．(1)1.5A；(2)；(3)200V【详解】（1）根据公式可算出加热电阻R1的阻值为根据公式可算出保温时电路中的额定电流为(2)下盘消耗的电能为上盘消耗的电能为电饼铛消耗的总电能是(3) 电饼铛消耗的实际电能是电饼实际功率为实际电压为15．     40     小     20Ω     1.8W     减小R0的阻值【详解】（1）[1][2]当传感器到障碍物距离为1.5m时，报警器开始报警，由乙图可知，Rs的阻值为40Ω；传感器到障碍物距离越近，Rs的阻值越小。（2）[3]开始报警时，电路中的总电阻R0的阻值（3）[4]当传感器到障碍物距离为1m时，Rs的电阻为20Ω，电路的总电阻电路中的电流Rs的电功率（4）[5]若要增大起始报警距离，Rs的电阻增大，电源电压不变时，根据可知，要保持起始报警电流不变，需减小R0的阻值。（或增大电源电压、或增大电源电压同时减小R0的阻值）
