内蒙古赤峰市2020-2022三年中考物理真题分类汇编-04电磁学（电功和电功率、电和磁、信息的传递）

内蒙古赤峰市2020-2022三年中考物理真题分类汇编-04电磁学（电功和电功率、电和磁、信息的传递）

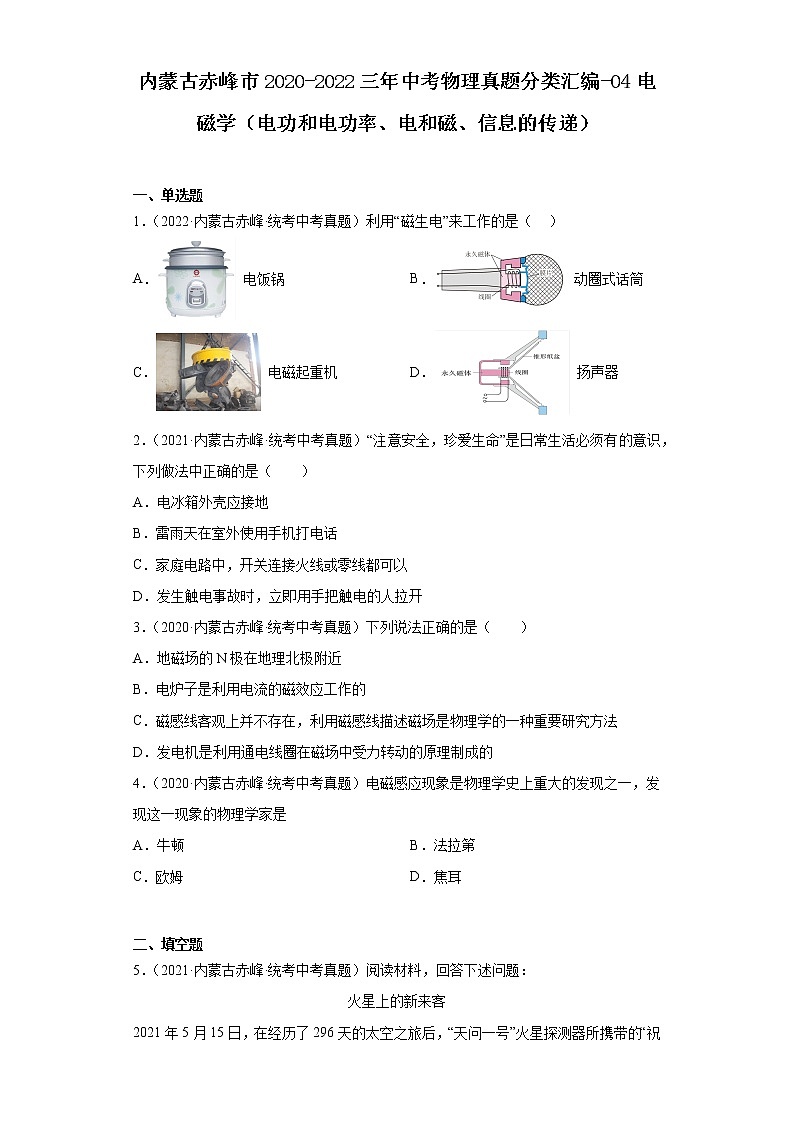

一、单选题

1．（2022·内蒙古赤峰·统考中考真题）利用“磁生电”来工作的是（    ）

A． 电饭锅 B． 动圈式话筒

C． 电磁起重机 D． 扬声器

2．（2021·内蒙古赤峰·统考中考真题）“注意安全，珍爱生命”是日常生活必须有的意识，下列做法中正确的是（　　）

A．电冰箱外壳应接地

B．雷雨天在室外使用手机打电话

C．家庭电路中，开关连接火线或零线都可以

D．发生触电事故时，立即用手把触电的人拉开

3．（2020·内蒙古赤峰·统考中考真题）下列说法正确的是（　　）

A．地磁场的N极在地理北极附近

B．电炉子是利用电流的磁效应工作的

C．磁感线客观上并不存在，利用磁感线描述磁场是物理学的一种重要研究方法

D．发电机是利用通电线圈在磁场中受力转动的原理制成的

4．（2020·内蒙古赤峰·统考中考真题）电磁感应现象是物理学史上重大的发现之一，发现这一现象的物理学家是

A．牛顿 B．法拉第

C．欧姆 D．焦耳

二、填空题

5．（2021·内蒙古赤峰·统考中考真题）阅读材料，回答下述问题：

火星上的新来客

2021年5月15日，在经历了296天的太空之旅后，“天问一号”火星探测器所携带的“祝融号”火星车及其着陆组合体成功降落在火星，实现了首次探测即成功着陆。“祝融号”的机身被设计成可升降的主动恶架结构，能够自由转向，六个轮子均独立驱动，多轮悉空的条件下依然能自由移动，成为一辆不折不扣的“火星六驱越野车”。借助六个轮子，“祝融号”从着陆平台移动到火星尘埃中之后，打开蝴蝶状可折叠太阳能电池板，开始火星探索。它携带有6台科研仪器，将对火星地形及其构成，火星磁场大小、大气组成、气温、气压、风力等方面展开探测。不过，此次“祝融号”携带的探地雷达是以往火星探测器中没有的，科学家将用它寻找地表之下零星的水或冰。探地雷达的原理很简单，就是通过该雷达向地下发射不同频率的无线电波，通过对反射波进行分析，探测火星地表下十几米内是否有水和冰块。这些小块的冰对于未来的载人任务很有价值。在海洋探险时代，中国有郑和下西洋的辉煌历史，”今天中国的火星任务可以看作是明代探险活动的延续。

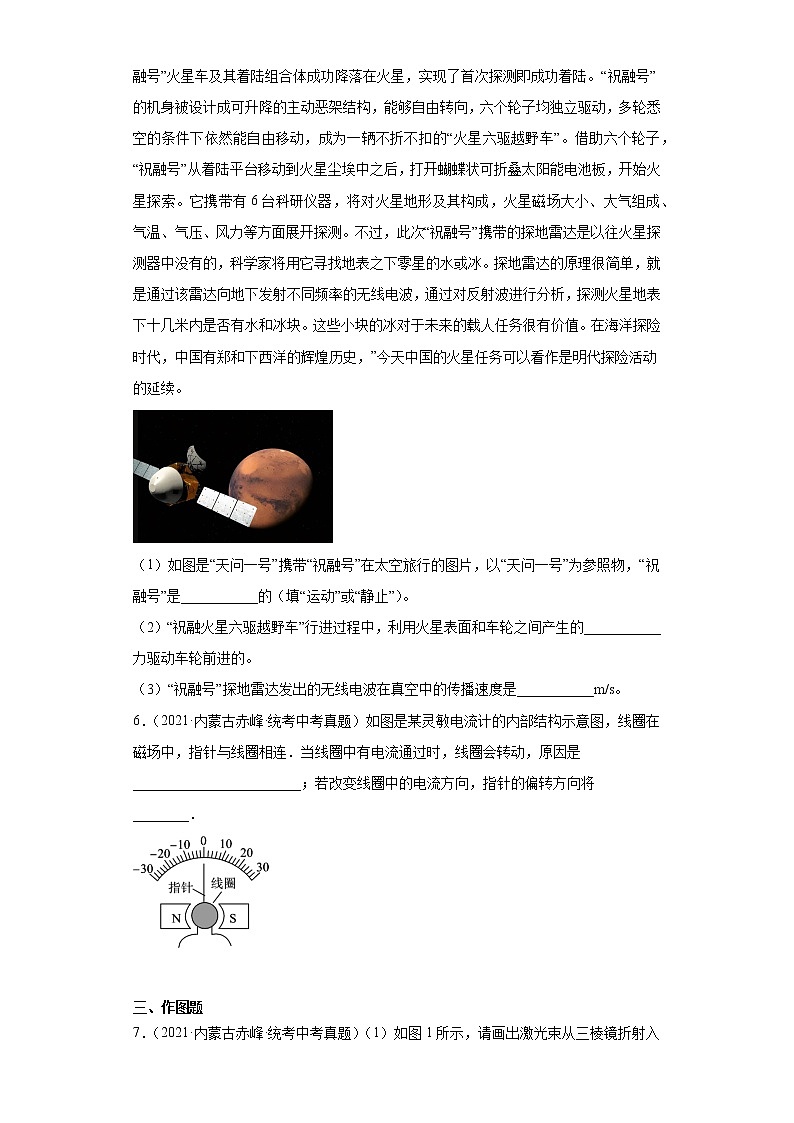

（1）如图是“天问一号”携带“祝融号”在太空旅行的图片，以“天问一号”为参照物，“祝融号”是___________的（填“运动”或“静止”）。

（2）“祝融火星六驱越野车”行进过程中，利用火星表面和车轮之间产生的___________力驱动车轮前进的。

（3）“祝融号”探地雷达发出的无线电波在真空中的传播速度是___________m/s。

6．（2021·内蒙古赤峰·统考中考真题）如图是某灵敏电流计的内部结构示意图，线圈在磁场中，指针与线圈相连．当线圈中有电流通过时，线圈会转动，原因是________________________；若改变线圈中的电流方向，指针的偏转方向将________．

三、作图题

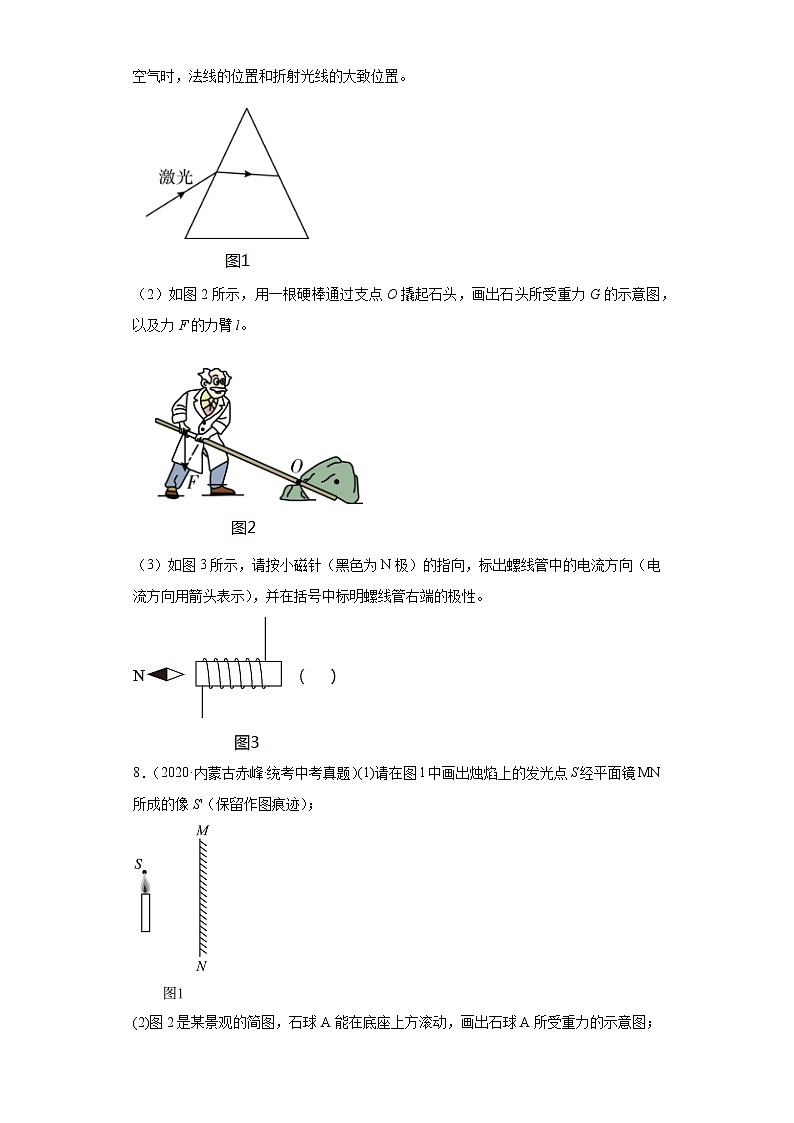

7．（2021·内蒙古赤峰·统考中考真题）（1）如图1所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置。

（2）如图2所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。

（3）如图3所示，请按小磁针（黑色为N极）的指向，标出螺线管中的电流方向（电流方向用箭头表示），并在括号中标明螺线管右端的极性。

8．（2020·内蒙古赤峰·统考中考真题）(1)请在图1中画出烛焰上的发光点S经平面镜MN所成的像S'（保留作图痕迹）；

(2)图2是某景观的简图，石球A能在底座上方滚动，画出石球A所受重力的示意图；

(3)如图3所示，在虚线框内填一个合适的电路元件（用规定的元件符号表示） ，并把电路连接完整，使得电磁铁磁性强弱可以改变。闭合开关，使电磁铁通电，在图中标出小磁针静止时的N极。

四、实验题

9．（2020·内蒙古赤峰·统考中考真题）如图1所示，是小红做“测量额定电压为2.5V小灯泡电功率”的实验电路。

(1)请用笔画线代替导线，将图1中的实验电路连接完整。_______

(2)团合开关后，小红发现电流表和电压表均有示数但都很小，且小灯泡发光很暗，其原因是_______。

(3)根据实验测量的数据，绘制出小灯泡的电流随它两端电压变化关系的图像，如图2所示。分析图像可知：小灯泡的额定功率是_______W。

(4)小红利用图像计算出了小灯泡在不同电压下的电阻，发现小灯泡在不同电压下电阻不同，出现这一现象的原因是________。

五、计算题

10．（2022·内蒙古赤峰·统考中考真题）学校楼道的灯长时间工作，容易被烧坏，电工师傅说：串联一个灯，既省电，又不容易烧毁，还可以再安装一个开关，选择不同的模式照明。小明同学不太理解这种做法，连接了模拟电路进行实验分析。模拟电路如图所示，已知电源电压为6V保持不变，小灯泡L1上标有“6V 9W”，小灯泡L2的电阻为2Ω，忽略温度对灯丝电阻的影响。

（1）两个开关都闭合时，求电路中电流和L1的电阻；

（2）闭合S、断开S1，求：

①电路中的电流；

②电路的总功率和L1的实际功率；

（3）小明看见：两灯串联共同照明比L1正常照明亮度低。请用本题中的具体数据加以解释。

11．（2021·内蒙古赤峰·统考中考真题）小红从赤峰到宁城，选择了尾气零排放的G8208次列车，经查询赤峰到宁城高铁运行里程约100km，运行时间约30min。若该列车全程匀速行驶在平直的轨道上，牵引力恒为2.7×105N，供电电路输入列车的电功率恒为2×107W，请你根据以上信息，解决下列问题：

（1）从赤峰站到宁城站段列车消耗的电能。

（2）求该列车从赤峰站至宁城站将电能转化为机械能的效率。

12．（2021·内蒙古赤峰·统考中考真题）中国的厨艺最讲究“火候”二字，图甲所示的智能蛋糕机就是采用智能化技术控制制作过程不同时间段的温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的部分参数如下表所示。

蛋糕机部分参数表

（1）求该蛋糕机正常工作时中温挡和高温挡的电流之比；

（2）求该蛋糕机正常工作处于中温档时电路的总电阻；

（3）小明课下查得其实际工作的简化电路图如图乙所示，S1为单刀开关，S2为单刀多掷开关，R1、R2为电加热丝。请判断蛋糕机处于高温、中温、低温挡时开关S1、S2所处的状态；并计算该蛋糕机低温挡的额定功率。

六、综合题

13．（2022·内蒙古赤峰·统考中考真题）阅读短文，回答问题：

如图甲所示，划船的时候，船桨会激起水波。在一列水波向前传播中，凸起的最高处，叫做波峰；凹下的最低处，叫做波谷。邻近的两个波峰（或波谷）的距离，叫做波长。在某确定位置，1s 内有多少次波峰或波谷通过，波的频率就是多少。

水波不停地向远处传播，用来描述波传播快慢的物理量叫做波速。跟水波类似，电磁波也 有自己的频率、波长和波速。

电磁波是个大家族，自然界中最常见的可见光也是这个家族的成员。这些家族成员中，无线电波用于通信；红外线用于遥控、热成像等；可见光是生物用来观察事物的基础；紫外线用于医用消毒、验证假钞等；X射线用于CT照相，γ射线用于医疗。

无线电波有一种传播方式，就是沿着地球表面传播，如图乙所示。但地面上有许多障碍物，如高山、楼群等阻碍无线电波的传播。只有当波长大于或者相当于障碍物的尺寸时，无线电波才能很好地绕过障碍物沿着地面传播。

（1）电视机遥控器利用________实现对电视机的控制（填电磁波家族成员名称）；

（2）如图丙所示的波，波长为________cm；

（3）波长为1m的无线电波_______（选填“能”或“不能”）很好地沿地球表面向远方传播。

参考答案：

1．B

【详解】A．电饭锅是利用电流的热效应工作的，故A不符合题意；

B．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这是电磁感应现象。动圈式话筒线圈随声音的振动在磁场中做切割磁感运动时产生感应电流，将声信号转化为电信号，工作原理是电磁感应现象，故B符合题意；

C．电磁起重机是利用电流的磁效应工作的，故C不符合题意；

D．扬声器是利用通电导体受到磁场力的作用工作的，故D不符合题意。

故选B。

2．A

【详解】A．带金属外壳的家用电器使用时都应接地，故A符合题意；

B．雷雨天在外接打手机容易造成触电事故的发生，故B不符合题意；

C．家庭电路中，开关应连接在靠近火线的一侧，故C不符合题意；

D．发生触电事故时，应先断电，再施救，故D不符合题意。

故选A。

3．C

【详解】A．地磁场的N极在地理南极附近，故A错误；

B．电炉子是利用电流的热效应工作的，故B错误；

C．磁感线客观上并不存在，用磁感线来描述磁体的磁场，采用的是模型法，故C正确；

D．发电机是利用电磁感应的原理制成的，故D错误。

故选C。

4．B

【详解】A．牛顿在伽利略等人工作的基础上进行深入研究，总结出了物体运动的三个基本定律，故A不符合题意；

B．法拉第经十年的努力，在1831年发现了电磁感应现象，故B符合题意；

C．欧姆发现了欧姆定律，故C不符合题意；

D．焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”，即焦耳定律，故D不符合题意。

故选B。

5．     静止     摩擦     3×108

【详解】（1）[1]“天问一号”携带“祝融号”在太空旅行,它们以相同的速度一起运动，相对没有位置上的改变，以“天问一号”为参照物，“祝融号”是静止的。

（2）[2]车轮在火星表面相对运动，火星表面和车轮之间产生摩擦力，提供给“祝融火星六驱越野车”前进的动力。

（3）[3]无线电波是电磁波中的一种，电磁波在真空中传播的速度是3×108m/s。

6．     通电线圈在磁场中受力     改变

【详解】灵敏电流计是根据通电线圈在磁场中受力转动的原理制成的，因此当线圈中有电流通过时，线圈会转动，原因是通电线圈在磁场中受力；通电线圈在磁场中受力的方向与导体电流方向、磁场方向有关，当改变导体电流方向或磁场方向，指针的偏转方向将改变．

7．（1）（2）（3）

【详解】（1）过入射点作垂直于界面的直线即为法线，法线用虚线表示。光从棱镜折射入空气时，折射角大于入射角，找到折射光线的大致位置。如图所示：

（2）石头所受重力作用点在石头上，方向竖直向下；将力F的示意图延长得到力的作用线，过支点O作力的作用线的垂线即为力F的力臂l。如图所示：

（3）同名磁极相互排斥，异名磁极相互吸引。由小磁针的N极指向判断螺线管的左侧为N极，右侧为S极，在根据右手定则判断出螺线管中电流方向。如图所示：

8．(1) (2) (3)

【详解】(1)过平面镜作S点的对称点,即为烛焰上S点在平面镜中所成的像S′。如图所示：

(2) 重力的方向是竖直向下的，过石球重心画一个带箭头的竖直向下的有向线段，用G表示，如图所示：

(3)电流是从螺线管的右端流入，左端流出，要能改变电磁铁的磁性强弱则应在电路中串联滑动变阻器，利用安培定则可知，螺线管的左端为N极，右端为S极，根据异名磁极相互吸引，小磁针静止时右端为S极，左端为N极，如图所示：

9．          小灯泡的实际功率小于额定功率     0.625W     小灯泡的电阻随温度的变化而变化

【详解】(1)[1]电压表小灯泡并联测量小灯泡电压，小灯泡的额定电压为2.5V，电压表选0~3V量程，连接电路，如图所示：

(2)[2]小红发现电流表和电压表均有示数但都很小，说明电路连接完好，小灯泡发光很暗，是因为滑动变阻器在阻值最大处，小灯泡的实际功率小于额定功率。

(3)[3]由图2可知，当电压为额定电压为2.5V时，电流为0.25A，所以小灯泡的额定功率为

(3)[4]小灯泡在不同电压下电阻不同是，因为小灯泡的电阻随温度的变化而变化。

10．（1）1.5A，4Ω；（2）①1A；②6W，4W；（3）见解析

【详解】解：（1）当两个开关都闭合时，L2被短路，只有L1接入电路，已知电源电压为6V保持不变，灯的额定电压为6V，由题意可知灯泡L1正常发光，根据P=UI，灯的额定电流即电路中电流

由欧姆定律，L1的电阻为

（2）①闭合S、断开S1时，L1、L2串联接入电路，根据串联电阻的规律，电路的电阻为

R=R1+R2=4Ω+2Ω=6Ω

电路中的电流

②电路的总功率

P总=UI=6V×1A=6W

L1的实际功率

P实1=I2R1=(1A)2×4Ω=4W

（3）由以上数据可知

P总<P1

所以两灯串联共同照明比L1正常照明亮度低。（或两灯串联时的总功率小于灯泡L1的额定功率，所以两灯串联共同照明比L1正常照明亮度低）。

答：（1）两个开关都闭合时，电路中电流为1.5A， L1的电阻为4Ω；

（2）①闭合S、断开S1，电路中的电流为1A；

②电路的总功率为6W，L1的实际功率为4W。

（3）见解析。

11．（1）；（2）75％

【详解】解：（1）赤峰站到宁城站段列车消耗的电能

（2）牵引力做的功

电能转化为机械能的效率

答：（1）赤峰站到宁城站段列车消耗的电能为；

（2）该列车从赤峰站至宁城站将电能转化为机械能的效率为75％。

12．（1）1:2；（2）110Ω；（3）高温挡，S1闭合，S2连接触点2；中温挡，S1闭合，S2连接触点1；低温挡，S1断开，S2连接触点3； 220W

【详解】（1）由P=UI可得，蛋糕机正常工作时中温挡和高温挡的电流之比

====

即该蛋糕机正常工作时中温挡和高温挡的电流之比1:2。

（2）由P=UI=可得蛋糕机正常工作处于中温档时电路的总电阻

R中===110Ω

即中温档时电路的总电阻为110Ω。

（3）由P=UI=可知，电压一定，电路中电阻越大，电功率越小。当S1闭合，S2连接触点2时，R1和R2并联，并联总电阻最小，为高温挡；当S1断开，S2连接触点3时，电阻R1和R2串联，串联总电阻最大，处于低温挡；当S1闭合，S2连接触点1时，电路中只有R1，为中温挡。

高温挡的额定功率为880W，则R1和R2并联的总电阻

R并===55Ω

中温挡时，电路中只有R1，中温档时电路的总电阻为110Ω，即R1=110Ω，则

+=+=

解得

R2=110Ω

低温挡时，电阻R1和R2串联，R1和R2串联的总电阻

R串= R1+R2=110Ω+110Ω=220Ω

则低温挡的额定功率为

P低===220W

即该蛋糕机低温挡的额定功率为220W。

答：（1）该蛋糕机正常工作时中温挡和高温挡的电流之比为1:2；

（2）该蛋糕机正常工作处于中温档时电路的总电阻为110Ω；

（3）高温挡，S1闭合，S2连接触点2；中温挡，S1闭合，S2连接触点1；低温挡，S1断开，S2连接触点3；该蛋糕机低温挡的额定功率为220W。

13．     红外线     3     不能

【详解】（1）[1]由材料可知，红外线用于遥控、热成像等，所以电视机遥控器利用红外线实现对电视的控制，红外线也是电磁波的一种。

（2）[2]由材料可知，邻近的两个波峰（或波谷）的距离，叫做波长，所以图丙所示的波的波长为3cm。

（3）[3]由材料可知，只有当波长大于或者相当于障碍物的尺寸时，无线电波才能很好地绕过障碍物沿着地面传播，而地面上有许多障碍物，如高山、楼群等阻碍无线电波的传播，这些障碍物的高度远远大于1m，所以波长为1m的无线电波不能很好地沿地球表面传播。
