一、单选题

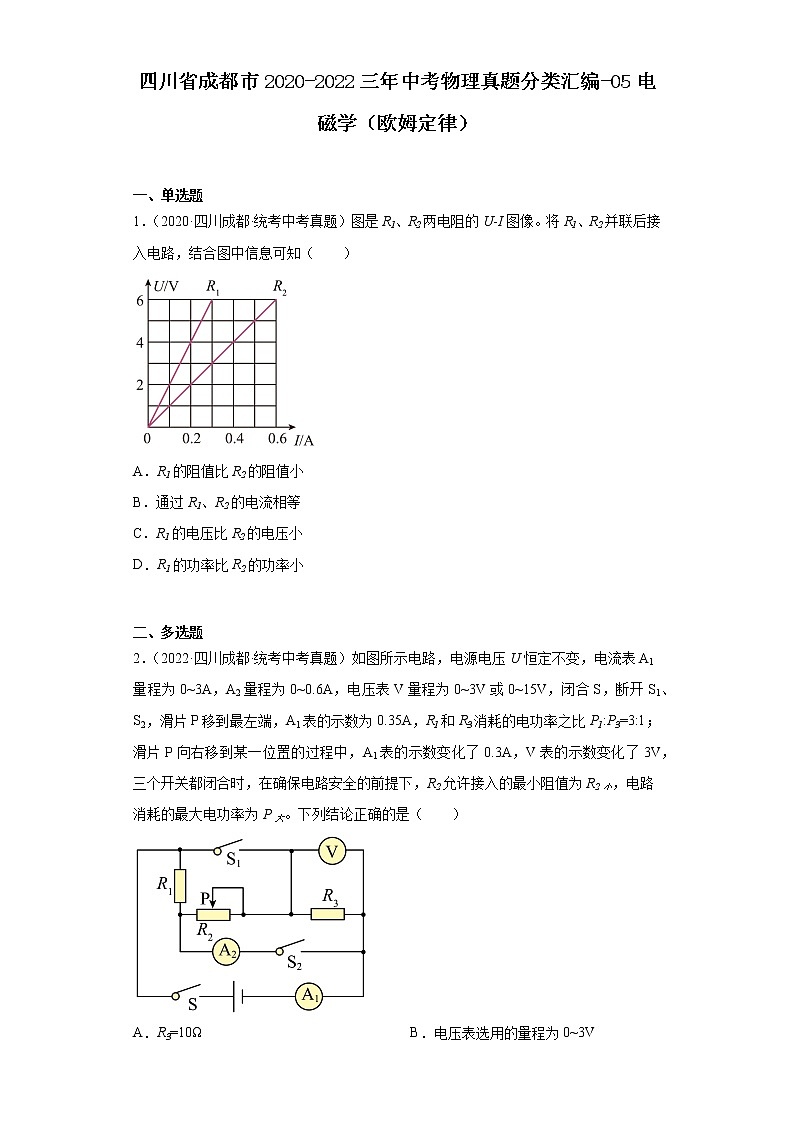

1．（2020·四川成都·统考中考真题）图是R1、R2两电阻的U-I图像。将R1、R2并联后接入电路，结合图中信息可知（　　）

A．R1的阻值比R2的阻值小

B．通过R1、R2的电流相等

C．R1的电压比R2的电压小

D．R1的功率比R2的功率小

二、多选题

2．（2022·四川成都·统考中考真题）如图所示电路，电源电压U恒定不变，电流表A1量程为0~3A，A2量程为0~0.6A，电压表V量程为0~3V或0~15V，闭合S，断开S1、S2，滑片P移到最左端，A1表的示数为0.35A，R1和R3消耗的电功率之比P1:P3=3:1；滑片P向右移到某一位置的过程中，A1表的示数变化了0.3A，V表的示数变化了3V，三个开关都闭合时，在确保电路安全的前提下，R2允许接入的最小阻值为R2 小，电路消耗的最大电功率为P大。下列结论正确的是（　　）

A．R3=10Ω B．电压表选用的量程为0~3V

C．R2小=40Ω D．P大=28W

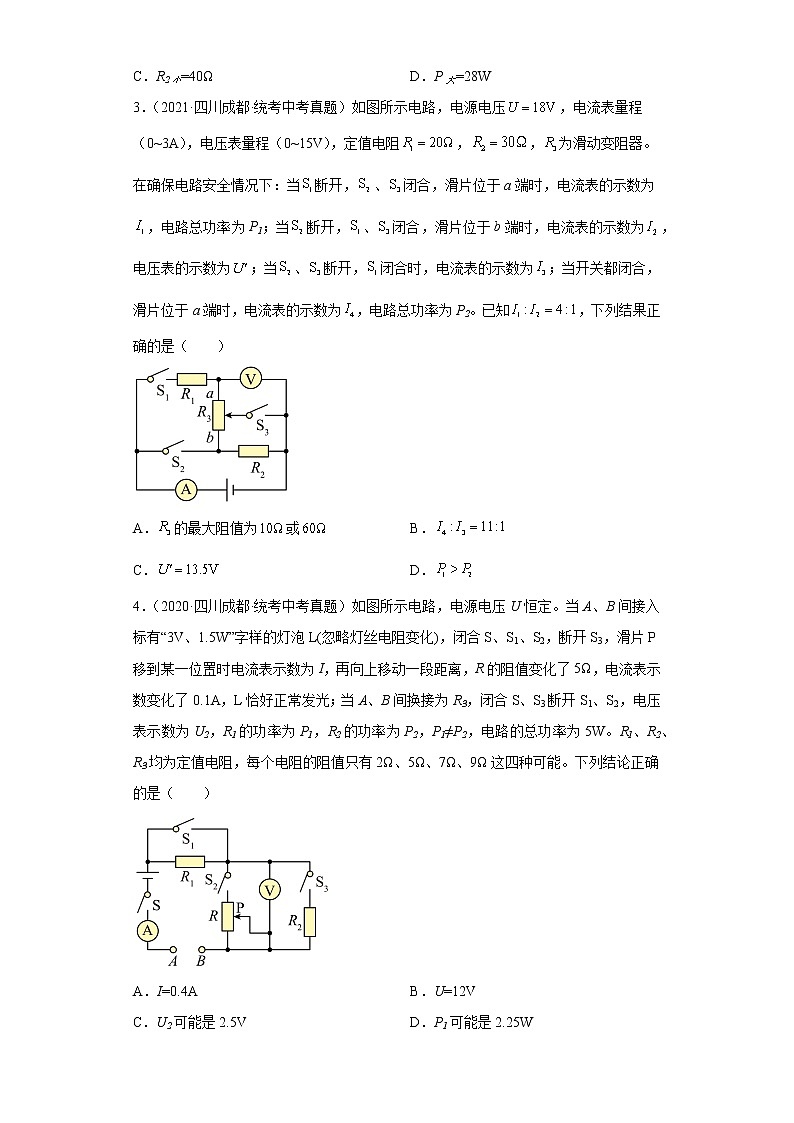

3．（2021·四川成都·统考中考真题）如图所示电路，电源电压，电流表量程（0~3A），电压表量程（0~15V），定值电阻，，为滑动变阻器。在确保电路安全情况下：当断开，、闭合，滑片位于a端时，电流表的示数为，电路总功率为P1；当断开，、闭合，滑片位于b端时，电流表的示数为，电压表的示数为；当、断开，闭合时，电流表的示数为；当开关都闭合，滑片位于a端时，电流表的示数为，电路总功率为P2。已知，下列结果正确的是（　　）

A．的最大阻值为或 B．

C． D．

4．（2020·四川成都·统考中考真题）如图所示电路，电源电压U恒定。当A、B间接入标有“3V、1.5W”字样的灯泡L(忽略灯丝电阻变化)，闭合S、S1、S2，断开S3，滑片P移到某一位置时电流表示数为I，再向上移动一段距离，R的阻值变化了5Ω，电流表示数变化了0.1A，L恰好正常发光；当A、B间换接为R3，闭合S、S3断开S1、S2，电压表示数为U2，R1的功率为P1，R2的功率为P2，P1≠P2，电路的总功率为5W。R1、R2、R3均为定值电阻，每个电阻的阻值只有2Ω、5Ω、7Ω、9Ω这四种可能。下列结论正确的是（　　）

A．I=0.4A B．U=12V

C．U2可能是2.5V D．P1可能是2.25W

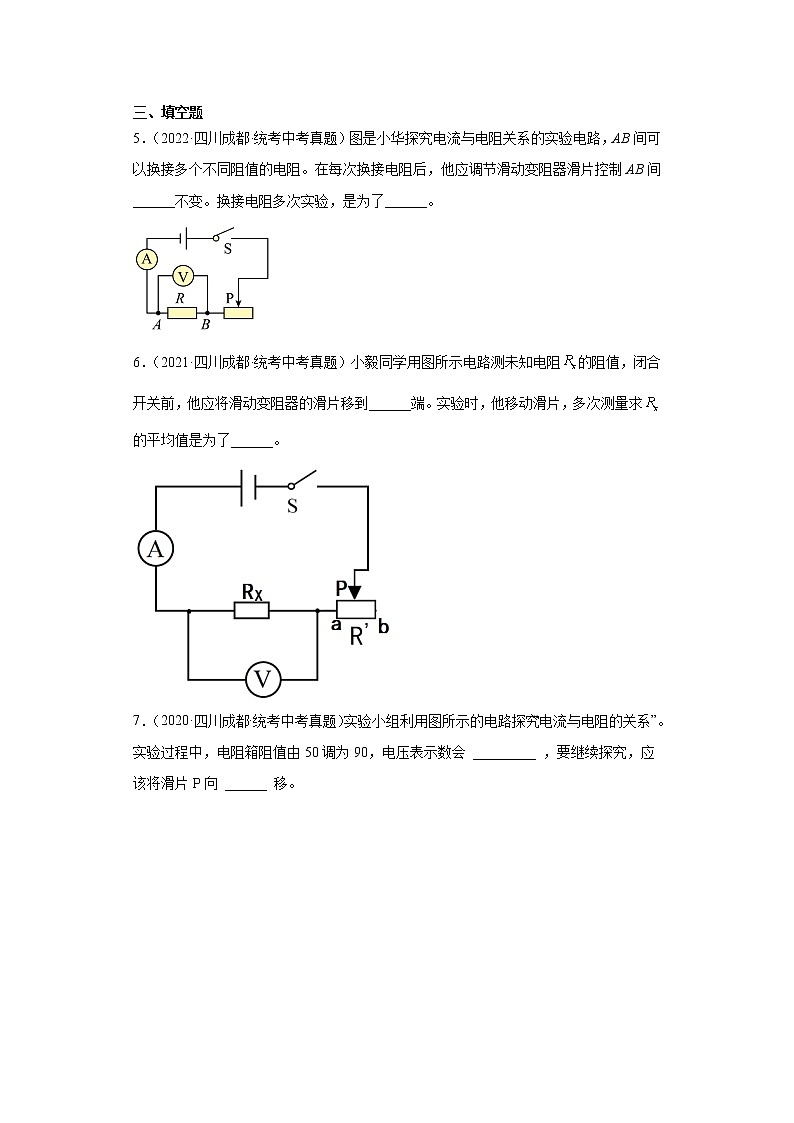

三、填空题

5．（2022·四川成都·统考中考真题）图是小华探究电流与电阻关系的实验电路，AB间可以换接多个不同阻值的电阻。在每次换接电阻后，他应调节滑动变阻器滑片控制AB间______不变。换接电阻多次实验，是为了______。

6．（2021·四川成都·统考中考真题）小毅同学用图所示电路测未知电阻的阻值，闭合开关前，他应将滑动变阻器的滑片移到______端。实验时，他移动滑片，多次测量求的平均值是为了______。

7．（2020·四川成都·统考中考真题）实验小组利用图所示的电路探究“电流与电阻的关系”。实验过程中，电阻箱阻值由50调为90，电压表示数会 _________ ，要继续探究，应该将滑片P向 ______ 移。

四、实验题

8．（2020·四川成都·统考中考真题）小华找到了一张测定汽车油箱内油量的装置图，如图所示，他与同组同学对相关问题进行了探究。

(1)把油量信息转化为电信息，有利于信息的传递。装置中，信息转化的关键环节为：油量变化→杠杆绕O点转动→电路的 ______ 变化→电流变化；

(2)若圆弧形电阻丝最大阻值为100Ω，其他可供选择的器材有：恒压电源E1(电压3V)和E2(电压18V)；电流表A1(量程0~0.6A)和A2(量程0~0.1A)；定值电阻R1=5Ω、R2=30Ω和R3=100Ω。为了节约能源，并且实现油量最大时，电流表示数最大，器材选择的最佳组合为 ______ ；

A．E2、A2、R3

B．E1、A2、R2

C．E1、A2、R1

D．E2、A1、R3

(3)合理选择器材后，他们通过测量，得到了下表所示的结果(其中V是油箱的容积，Ig是电流表的最大示数)：

依据测量结果，可以将电流表的刻度改为油量体积。分析数据可知，当液体体积为时，电流表示数 ______ (选填“大于”、“等于”或“小于)；

(4)关于探究过程的反思，下列说法中不正确的是 ____ 。

A．调整圆弧形电阻丝的位置，要让圆心在O点

B．为保证安全和方便，测量时用水来灌装油箱

C．为节约空间，应该使电路元件尽量靠近油箱

D．该装置还存在一些缺陷，应继续探究并改进

五、计算题

9．（2022·四川成都·统考中考真题）如图所示，电源电压U=5V，定值电阻R1=10Ω，R2=20Ω，滑动变阻器R的最大阻值为20Ω，电压表的量程为3V，电流表的量程为0.6A。

（1）开关S1、S2、S3均闭合时，求电路消耗的总功率；

（2）S1闭合，S2、S3断开，为保证电路元件安全，求滑动变阻器R能接入电路的阻值范围。

10．（2021·四川成都·统考中考真题）如图所示电路，电源电压，定值电阻R1=10。

（1）当开关闭合、断开，滑动变阻器R2的滑片位于a端时，电流表的示数为0.2A。求此时定值电阻R3的电功率。

（2）当开关、都闭合，滑动变阻器R2的滑片位于中点时，电流表的示数为0.3A。求滑动变阻器R2的滑片从a端移至b端的过程中，电压表示数的变化范围。

11．（2020·四川成都·统考中考真题）图所示的电路，电源电压U恒定为3V，电阻R1=10Ω、R2=6Ω，导体棒DE总电阻为RDE=15Ω，开关闭合前，滑片P与导体棒最左端接触。

(1)开关S1接M，S、S2闭合，求5min内电路消耗的电能；

(2)开关S1接N，S2断开，S闭合，移动滑片P的过程中，导体棒接入电路的电阻为Rx时，电压表V1示数为U1，电压表V2示数为U2，ΔU=U1-U2。请写出ΔU的字母表达式(用U、R1、R2、Rx表示)，并求出ΔU的最大值。

参考答案：

1．D

【详解】A．图中R1的斜率更大，所以R1的阻值更大，故A错误；

B．两电阻并联，而两电阻阻值不同，所以通过R1、R2的电流不同，故B错误；

C．两电阻并联，所以两电阻两端电压相同，故C错误；

D．根据可得，R1的功率比R2的功率小，故D正确。

故选D。

2．AD

【详解】A．由电路图可知，闭合S，断开S1、S2，此时定值电阻R1、R3与滑动变阻器R2串联，电流表A1测电路中电流，电压表V测R3两端电压，滑片P移到最左端时，滑动变阻器接入电路中的阻值为0，此时A1表的示数为0.35A，故由欧姆定律可得

①

此时R1和R3消耗的电功率之比为

P1:P3=3:1

因R1和R3串联，故流过R1和R3的电流相等，则由P=I2R可得，R1和R3消耗的电功率之比等于电阻之比，即

P1∶P3=R1∶R3=3∶1②

滑片P向右移到某一位置的过程中，A1表的示数变化了ΔI=0.3A，V表的示数变化了ΔU=3V，由欧姆定律可得，ΔU和ΔI的比值为电阻R3的阻值，故可得

将R3=10Ω代入②中，解得R1=30Ω，再将R1和R3的值代入①中解得，电源电压为U=14V，故A正确；

B．当滑片P移到最左端时，此时R1和R3串联，R2接入电路中的阻值为0，此时电路中总电阻为

R总=R1+R3=30Ω+10Ω=40Ω

由欧姆定律可得，电路中电流为

故此时R3两端电压为

U3=IR3=0.35A×10Ω=3.5V

可知此时R3两端电压大于3V，故电压表V选用的量程为0~15V，故B错误；

C．三个开关都闭合时，由电路图可知，此时电阻R1、滑动变阻器R2与定值电阻R3并联，其两端电压都等于电源电压，电流表A2测电阻R1和滑动变阻器R2并联的总电流，电流表A1测干路电流，电压表V测电源电压，因电流表A2的最大量程为I2=0.6A，由欧姆定律可得，通过电阻R1的电流为

则通过滑动变阻器R2的最大电流为

此时滑动变阻器R2允许接入的最小电阻为

故C错误；

D．由C中可知，通过定值电阻R3的电流为

故可得干路电流的最大值为

I大=I2+I3=0.6A+1.4A=2A

由P=UI可得，电路消耗的最大电功率为

P大=UI大=14V×2A=28W

故D正确。

故选AD。

3．BC

【详解】A．当断开，、闭合，滑片位于a端时，R2与R3的最大阻值并联，电流表测干路电流，电压表测导线的电压，示数为0，其简化电路如图

此时电流表的示数

①

当断开，、闭合，滑片位于b端时，R1与R3的最大阻值串联，R2被短路，电流表测电路中的电流，电压表测R3两端的电压，其简化电路如图

此时电流表的示数

②

因为，故由①②可得

解得的最大阻值为

或

经检验知不符合题意，故，故A错误；

C．电压表的示数为

故C正确；

B．当、断开，闭合时，、R1、R2与R3的最大阻值串联，电流表测电路中的电流，电压表测R2与R3的总电压，其简化电路如图

此时电流表的示数

当开关都闭合，滑片位于a端时，R1、R2、R3并联，电流表测干路电流，电压表测导线的电压，示数为0，其简化电路如图

此时电流表的示数

故

故B正确；

D．由A知

由B知

故

故D错误。

故选BC。

4．AD

【详解】AB．当A、B间接入标有“3V、1.5W”字样的灯泡L(忽略灯丝电阻变化)，闭合S、S1、S2，断开S3，灯泡和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，灯泡的电阻

RL==6Ω

灯泡正常发光的电流

IL==0.5A

向上移动一段距离，变阻器连入电路的电阻变小，电路的总电阻变小，由欧姆定律可知通过电路的电流变大，由题意可知

R′=R-5Ω①

IL-I=0.1A

0.5A-I=0.1A

I=0.4A

②

③

由①②③得到

R=19Ω，U=10V

故A正确，B错误；

CD．当A、B间换接为R3，闭合S、S3断开S1、S2，电阻R1、变阻器R2和电阻R3串联，电压表测量变阻器两端电压，电流表测量电路中的电流，电路的总功率为5W，电路中的电流

I总=

总电阻

R总==20Ω

R1的功率为P1，R2的功率为P2，P1≠P2，串联电路中各处的电流相等，由P=I2R可知R1和R2的阻值不相等，每个电阻的阻值只有2Ω、5Ω、7Ω、9Ω这四种可能，由串联电路电阻的规律可知要得到

R总=R1+R2+R3=20Ω

可知

R1=2Ω或R1=9Ω

R2=9Ω或R2=2Ω

R3=9Ω

电压表示数为U2的示数

U2=I总R2=0.5A×9Ω=4.5V

或

U2=I总R2=0.5A×2Ω=1V

R1的功率为

P1=I总2R1=(0.5A)2×2Ω=0.5W

或

P1=I总2R1=(0.5A)2×9Ω=2.55W

故C错误，D正确。

故选AD。

5．     电压     寻找普遍规律

【详解】[1]探究电流与电阻关系的实验中，在更换电阻的过程中需控制电阻两端的电压保持不变，即控制AB间电压保持不变。

[2]在AB间更换不同的电阻进行多次实验，得出多组数据，根据多组数据进行分析，得出电流与电阻关系，这样得出的结论具有普遍性。所以换接电阻多次实验，是为了寻找普遍规律。

6．     b     减小误差

【详解】[1][2]为保护电路，闭合开关前，应将滑动变阻器的滑片移到b端或右端，使其阻值最大；调整变阻器的滑片继续测量的目的是：多次测量求平均值，减小实验误差。

7．     变大     右

【详解】[1]从图中可以看到，这是一个串联电路，电阻箱阻值由50调为90，电阻值在变大，根据串联电路的分压原理可知，电阻箱两端的电压在变大，即电压表示数会变大。

[2]探究“电流与电阻的关系”需要保持电阻两端的电压不变，要继续探究，那么滑动变阻器接入电路的电阻应该变大，从图中可看到，应该将滑片P向右移动。

8．     总电阻     B     小于     C

【详解】(1)[1]杠杆绕O点转动，电阻值接入电路的阻值变化，电路总电阻变化，电流变化。

(2)[2]为了节约能源，需要电压较小的，电流较小，则选择电源E1和电流表A2，当油量最大时，电流表示数最大，圆弧形电阻丝接入电路阻值为0，则需要定值电阻为

综上，故选B。

(3)[3]如果液体体积和电流表示数成正比，则当液体体积为时，电流表示数等于，分析电流表的示数可知，电流减小的变化量越来越小，所以当液体体积为时，电流表示数小于。

(4)[4] A．让圆心在O点,则两边力臂大小相同，变化量相同，故A正确，不符合题意；

B．水不可燃，容易获取，测量时用水来灌装油箱，故B正确，不符合题意；

C．电路元件会由于电流热效应，温度较高，油是可燃物，电路元件尽量靠近油箱容易燃烧，故C错误，不符合题意；

D．当油量最小时，电阻丝接入电路最大，电流最小，但是电流表示数不为0，所以需要对电流表的示数最小位置进行标记为油量为0，故D正确，不符合题意。

故选C。

9．（1）3.75W；（2）0~15Ω

【详解】解：（1）S1、S2、S3均闭合时，R1、R2并联，滑动变阻器R、电压表、电流表被短接，电源电压U=5V，电路中定值电阻R1=10Ω，R2=20Ω，电路中的总电阻R总为

即推出

电路消耗的总功率

（2）S1闭合，S2、S3断开，R1与滑动变阻器R串联，电压表测量滑动变阻器R两端的电压，当滑动变阻器R接入电阻为0时，电路中总电阻最小，电路中的电流最大，此时电路中的电流为

由以上分析可知，电路中电流最大时并未超过电流表的量程，故滑动变阻器阻值可选取的最小值为Rmin=0。

根据串联电路中的电阻分压原理，滑动变阻器的电阻越大，其两端电压越大，电压表的示数也就越大，但电压表由于量程限制，最大示数只能到3V，此时是滑动变阻器达到电路安全允许的最大值，根据串联电路中电源两端电压等于各用电器两端电压之和

可知，当滑动变阻器R两端的电压达到电压表的量程Umax=3V时，定值电阻R1两端电压最小，此时电路中电流最小为

由以上分析可知，当时，滑动变阻器接入电路中的阻值最大，滑动变阻器接入电路中的最大阻值为

滑动变阻器R的最大阻值为20Ω，所以可以取到15Ω，综上可总结出滑动变阻器R能接入电路的阻值范围是0~15Ω。

答：（1）开关S1、S2、S3均闭合时，电路消耗的总功率为3.75W。

（2）S1闭合，S2、S3断开，为保证电路元件安全，滑动变阻器R能接入电路的阻值范围是0~15。

10．（1）0.8W；（2）0～4V

【详解】解：（1）此时电路为与串联，两端的电压为

两端的电压为

的电功率

（2）此时电路为与变阻器串联，电压表测量变阻器两端的电压。变阻器的滑片从a端移至b端的过程中，其阻值不断增大，电压表示数也不断增大。滑片在a端时，变阻器阻值为0，电压表示数也为0。的滑片位于中点时，其阻值为，此时电路总电阻为

滑片在b端时，变阻器阻值最大，电压表示数也最大。此时电路中电流为

变阻器两端的电压为

即电压表示数的变化范围为0～4V。

答：（1）定值电阻R3的电功率0.8W；

（2）电压表示数的变化范围为0～4V。

11．(1)450J；(2)；0.75V

【详解】(1)开关S1接M，S、S2闭合，R1和导体棒DE并联，则R1在5min内电路消耗的电能为

W

导体棒DE在5 min内电路消耗的电能为

所以5min内电路消耗的电能

(2)开关S1接N，S2断开，S闭合，电路为串联电路，V1测R1和导体棒DE的电压，V2测R2和导体棒DE的电压，根据题可得

当电流最大时，ΔU最大，即当滑动变阻器阻值最小，电流最大为

则ΔU的字母表达式为

则

答：(1)开关S1接M，S、S2闭合，5min内电路消耗的电能为450J。

(2)开关S1接N，S2断开，S闭合，移动滑片P的过程中，导体棒接入电路的电阻为Rx时，电压表V1示数为U1，电压表V2示数为U2，ΔU=U1-U2。ΔU的字母表达式为，ΔU的最大值为0.75V。
