四川省自贡市2020-2022三年中考物理真题分类汇编-04电磁学(欧姆定律)
展开
这是一份四川省自贡市2020-2022三年中考物理真题分类汇编-04电磁学(欧姆定律),共13页。试卷主要包含了单选题,填空题,作图题,实验题,计算题等内容,欢迎下载使用。

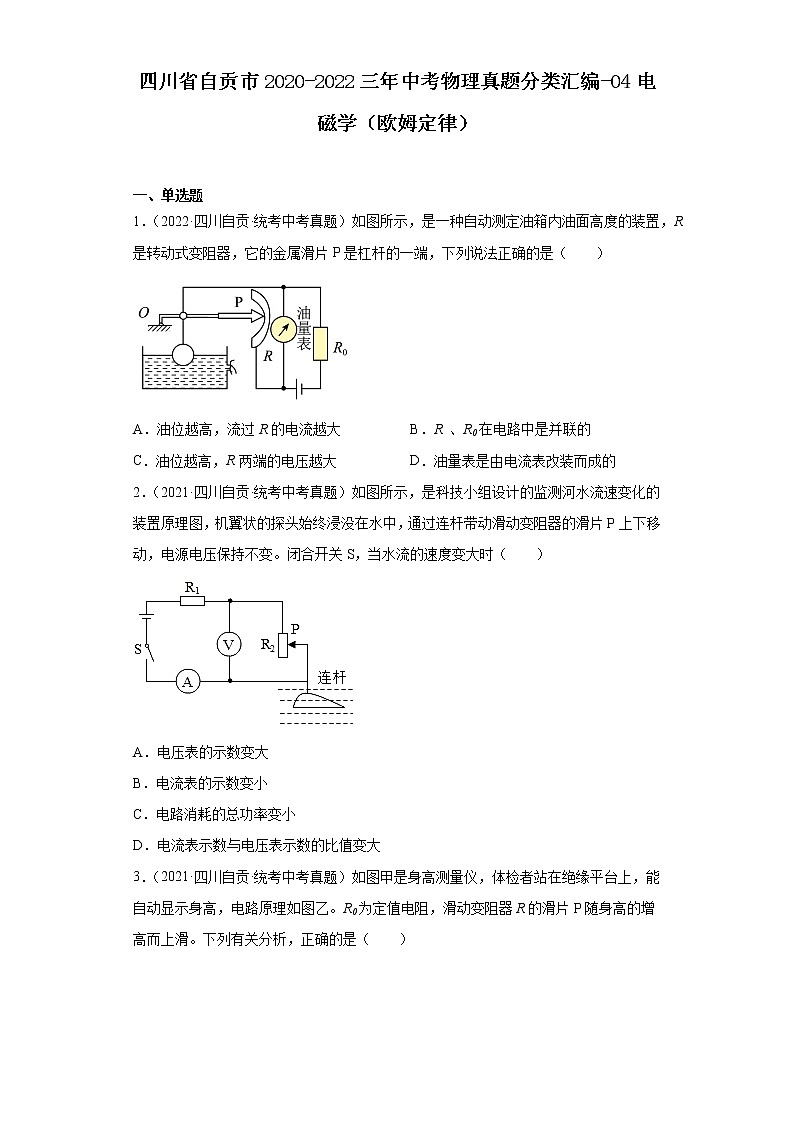

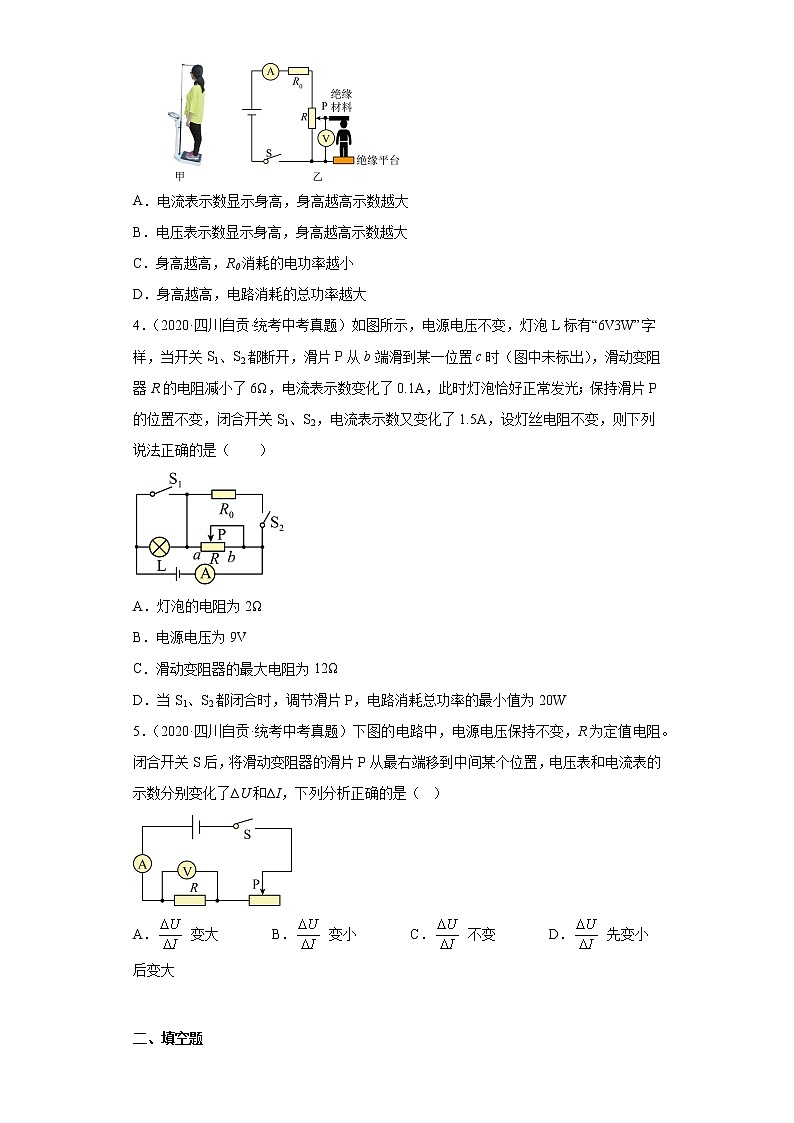

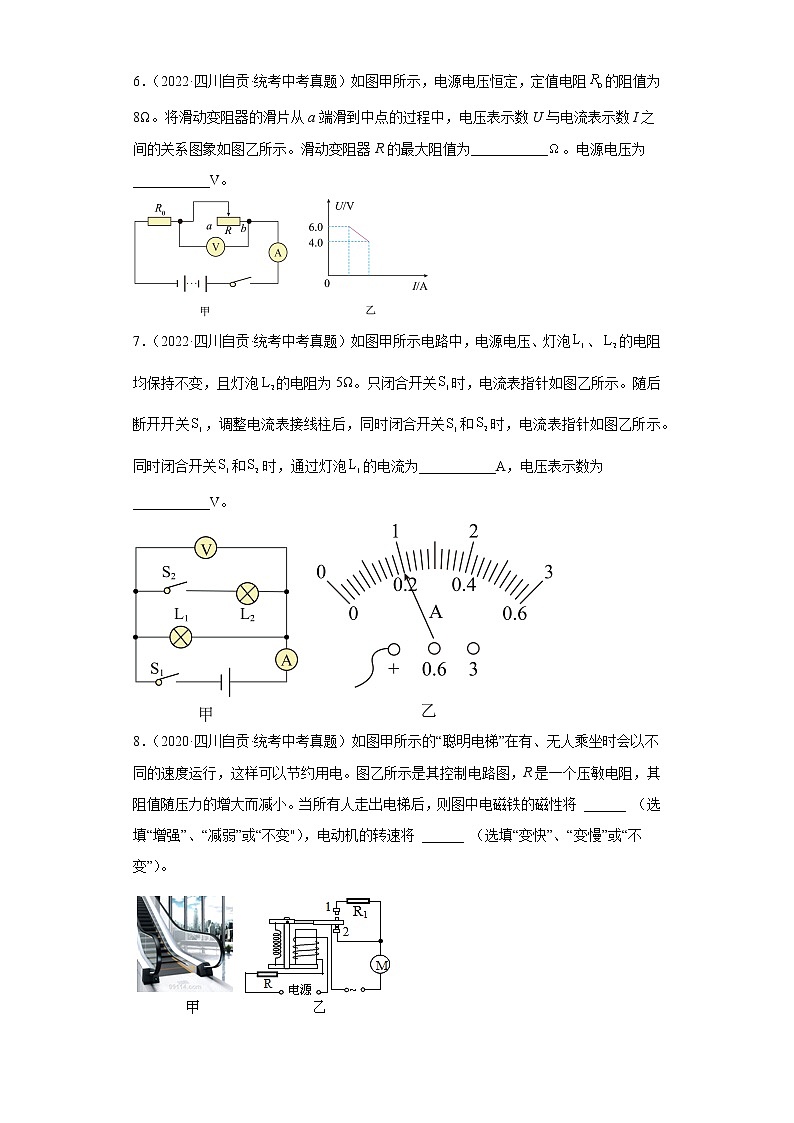

四川省自贡市2020-2022三年中考物理真题分类汇编-04电磁学(欧姆定律) 一、单选题1.(2022·四川自贡·统考中考真题)如图所示,是一种自动测定油箱内油面高度的装置,R是转动式变阻器,它的金属滑片P是杠杆的一端,下列说法正确的是( )A.油位越高,流过R的电流越大 B.R 、R0在电路中是并联的C.油位越高,R两端的电压越大 D.油量表是由电流表改装而成的2.(2021·四川自贡·统考中考真题)如图所示,是科技小组设计的监测河水流速变化的装置原理图,机翼状的探头始终浸没在水中,通过连杆带动滑动变阻器的滑片P上下移动,电源电压保持不变。闭合开关S,当水流的速度变大时( )A.电压表的示数变大B.电流表的示数变小C.电路消耗的总功率变小D.电流表示数与电压表示数的比值变大3.(2021·四川自贡·统考中考真题)如图甲是身高测量仪,体检者站在绝缘平台上,能自动显示身高,电路原理如图乙。R0为定值电阻,滑动变阻器R的滑片P随身高的增高而上滑。下列有关分析,正确的是( )A.电流表示数显示身高,身高越高示数越大B.电压表示数显示身高,身高越高示数越大C.身高越高,R0消耗的电功率越小D.身高越高,电路消耗的总功率越大4.(2020·四川自贡·统考中考真题)如图所示,电源电压不变,灯泡L标有“6V3W”字样,当开关S1、S2都断开,滑片P从b端滑到某一位置c时(图中未标出),滑动变阻器R的电阻减小了6Ω,电流表示数变化了0.1A,此时灯泡恰好正常发光;保持滑片P的位置不变,闭合开关S1、S2,电流表示数又变化了1.5A,设灯丝电阻不变,则下列说法正确的是( )A.灯泡的电阻为2ΩB.电源电压为9VC.滑动变阻器的最大电阻为12ΩD.当S1、S2都闭合时,调节滑片P,电路消耗总功率的最小值为20W5.(2020·四川自贡·统考中考真题)下图的电路中,电源电压保持不变,R为定值电阻。闭合开关S后,将滑动变阻器的滑片P从最右端移到中间某个位置,电压表和电流表的示数分别变化了∆U和∆I,下列分析正确的是( )A. 变大 B. 变小 C. 不变 D. 先变小后变大 二、填空题6.(2022·四川自贡·统考中考真题)如图甲所示,电源电压恒定,定值电阻的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中,电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为___________。电源电压为___________V。7.(2022·四川自贡·统考中考真题)如图甲所示电路中,电源电压、灯泡、的电阻均保持不变,且灯泡的电阻为5Ω。只闭合开关时,电流表指针如图乙所示。随后断开开关,调整电流表接线柱后,同时闭合开关和时,电流表指针如图乙所示。同时闭合开关和时,通过灯泡的电流为___________A,电压表示数为___________V。8.(2020·四川自贡·统考中考真题)如图甲所示的“聪明电梯”在有、无人乘坐时会以不同的速度运行,这样可以节约用电。图乙所示是其控制电路图,R是一个压敏电阻,其阻值随压力的增大而减小。当所有人走出电梯后,则图中电磁铁的磁性将 ______ (选填“增强”、“减弱”或“不变"),电动机的转速将 ______ (选填“变快”、“变慢”或“不变”)。 三、作图题9.(2022·四川自贡·统考中考真题)图是测量小灯泡电阻阻值的实物电路图,其中有一根导线连接错误,请你在错误的导线上画“×”,并用笔画线代替导线画出正确的连接方式。 四、实验题10.(2021·四川自贡·统考中考真题)小健同学选用电源电压为6V的铅蓄电池组、电流表、电压表等器材测量定值电阻的阻值,他已连接了部分电路,如图甲所示,请你接着完成下列步骤:(1)用笔画线代替导线完成实物图的连接______;(2)电路连接完整后闭合开关S,移动滑片P时发现电压表无示数,电流表有示数且不断变化,则电路故障可能是______;(3)排除故障后再次闭合开关S,移动滑片P,当电压表示数为3.6V时,电流表的示数如图乙所示,这时电路中的电流为______A,电阻的阻值为______;通过调节滑动变阻器,测得多组的电压和电流值,最后算出阻值的平均值,这样做的目的是______;(4)利用上面已连好的电路,还可以完成的实验是______;(5)在完成阻值的测量后,将电阻换成小灯泡,继续调节滑动变阻器,测得多组小灯泡的电压和电流值,根据前后所得数据描绘出电阻及小灯泡的U-I图像,如图丙、丁所示,其中______(选填“丙”或“丁”)图是小灯泡的U-I图像。 五、计算题11.(2022·四川自贡·统考中考真题)小亮在家煲汤时使用的电饭煲的部分参数如表所示,其简化电路如图乙所示,、均是发热电阻(阻值不随温度变化),欲将质量为1kg,初温为的汤加热至,设此汤的比热容为,求:额定电压220V额定功率低温档48.4W 高温档500W(1)汤需要吸收的热量;(2)利用电饭煲高温挡煲汤时,电饭煲正常工作且不考虑热损耗,则需要多少时间?(3)的阻值为多少?12.(2020·四川自贡·统考中考真题)如图所示的电路中,电源电压为3V,R为阻值未知的定值电阻,小灯泡L的规格为“6V 3W”,闭合开关S后,电流表的示数为1.25A。(不考虑温度对小灯泡电阻的影响)求:(1)小灯泡的电阻;(2)小灯泡的实际功率;(3)通电1min,电阻R产生的热量。
参考答案:1.C【详解】A.油位越高,浮子上升,在杠杆的作用下滑片上移,滑动变阻器连入电路的电阻越大,总电阻越大,根据可知,电路中的电流越小,即通过R的电流越小,故A错误;B.由图知,电流从电源负极流出,先后经过转动式变阻器R和R0,最后回到电源负极,所以R 、R0在电路中电路中是串联的,故B错误;C.串联电路中电阻起分担电压的作用,电阻越大,其分担的电压越大;油位越高,浮子上升,在杠杆的作用下滑片上移,转动式变阻器连入电路的电阻越大,则变阻器R分得的电压越大,故C正确;D.由图知,油量表和转动式变阻器只能是并联,否则会引起短路,所以油量表是由电压表改装而成的,故D错误。故选C。2.D【详解】AB.根据电路图可知,电阻和滑动变阻器串联,电压表测变阻器两端的电压,电流表测电路的电流:流体的压强跟流速有关,流速越大的位置(上表面流速大),压强越小,当水流速度增大时,下表面压强大于上表面压强,R2滑片上移,变阻器连入电路的阻值变小,由电阻串联的规律知,电路的总电阻变小,由可知电路的电流变大,电流表示数变大;根据U=IR,R1两端的电压变大,由串联电路电压的规律,电压表示数减小,故AB错误;C.因电路的电流变大,根据P=UI知电路消耗总电功率变大,故C错误;D.电流表示数变大,电压表示数减小,电流表示数与电压表示数比值变大,故D正确。故选D。3.B【详解】AB.由电路图乙知,定值电阻和滑动变阻器串联,电压表测滑动变阻器下端与滑片之间的电压,而随身高的增加,滑片P向上滑,则电压表对应测的电阻的阻值增大,所以电压表的示数也增大,而滑片移动的过程中,电路的总电阻不变,则电流不变,那么电流表的示数不变。所以电压表示数显示身高,故A错误,B正确;CD.由以上分析知,身高变化,对电路的电流没有影响,那么对定值电阻消耗的电功率也没有影响,而变阻器接入电路的总阻值保持不变,所以电路消耗的总功率也不变,故CD错误。故选B。4.D【详解】A.灯泡正常发光时的电流IL==0.5A灯泡的电阻RL==12Ω故A错误;BC.当开关S1、S2都断开,滑片P在b端,变阻器连入电路的阻值最大,与灯泡串联,滑片P从b端滑到某一位置c时,电变阻器连入电路的电阻变小,电路的总电阻变小,由I=可知通过电路的电流变大,通过电路的电流是0.5A,滑片P在b端的电流为Ib=0.5A-0.1A=0.4A因为电源的电压不变,由串联电路特点和欧姆定律得到U=Ib(RL+Rab)=Ib(RL+Rac)0.4A×(12Ω+Rab)=0.5A×(12Ω+Rab-6Ω)解得Rab=18Ω,Rac=12Ω电源电压U=0.4A×(12Ω+18Ω)=12V故BC错误;D.当开关S1、S2都闭合,变阻器和电阻R0并联,电流表测量干路中的电流,由并联电路电阻的规律可知总电阻变小,总电流变大,所以干路电流I=0.4A+0.1A+1.5A=2A并联电路中各支路两端的电压相等,所以通过滑动变阻器的电流I滑==1AR0的阻值R0=当S1、S2都闭合,滑动变阻器接入电路中的电阻最大时,电路的总功率最小,则电路的最小功率Pmin=故D正确。故选D。5.C【详解】由图可知,两电阻串联,电压表测定值电阻两端的电压,电流表测量的是通过定值电阻的电流,由于电阻R的阻值是一定的,通过其电流的变化量与电阻的乘积等于其两端电压的变化量,由此可得 不变,故ABD错误,C正确。故选C。6. 8 12【详解】[1][2]由图甲知,定值电阻R0与滑动变阻器R串联在电路中,电压表测变阻器R两端的电压。电流表测电路中的电流。滑片由a端滑至中点的过程中,变阻器接入电路的阻值变小,电压表两端的电压变小。由图乙知,当滑片滑至中点时,电压表示数为4.0V,此时电路中的电流据串联电路的特点有当滑片置于a端时,变阻器接入电路的阻值最大,据串联电路的特点有解以上两式得,电源电压及变阻器的最大阻值分别为U=12V,R=8Ω7. 0.2 4【详解】[1]由图甲可知,当只闭合开关时,灯泡接入电路,电流表测通过灯泡的电流;当同时闭合开关和时,灯泡、接入电路且两者并联,根据并联电路电流的特点,所以电流表测通过灯泡、的电流之和,又因为、的大小都如图乙所示,可能为0.2A或1A,又因为,所以,。[2] 当同时闭合开关和时,灯泡、接入电路且两者并联且电压表测的是灯泡两端电压,根据并联电路中电流的规律,可求出通过灯泡的电流为因为灯泡的电阻为5Ω,所以根据欧姆定律可求出灯泡两端电压故电压表的示数为4V。8. 减弱 变慢【详解】当所有人走出电梯后,压力减小,则压敏电阻R的阻值增大,左侧控制电路中的电流减小,电磁铁磁性变弱,则衔铁被拉起,与触点1接触,此时电动机与电阻R1串联,通过电动机的电流减小,电动机的转速变慢。9.【详解】测量小灯泡电阻阻值的实验中,除电压表外其余电路元件串联,电压表并在小灯泡两端。滑动变阻器一上一下接入电路,由图可知,电压表测的是电源电压,所以需要将滑动变阻器D接线柱与电压表正接线柱相连的导线画“×”,从滑动变阻器B(或小灯泡右端)接线柱引线到电压表正接线柱即可,作图如下:10. 定值电阻短路 0.3 12 减小误差 研究电流跟电压的关系 丙【详解】(1)[1]电流表串联在电路中,电压表和电阻并联,由题意可知,电压表示数为3.6V,电压表选择0~15V,变阻器一上一下连入电路中,如图所示:(2)[2]电路连接完整后闭合开关S,移动滑片P时电流表有示数,说明电路是通路,发现电压表无示数,电路中故障可能是电阻短路。(3)[3]由图乙可知,电流表的量程为0~0.6A,分度值为0.02A,所以电流表的示数为0.3A。[4]电阻的阻值为 [5]在实验中,为减小误差,应改变滑动变阻器的阻值,测三组数据求平均值。(4)[6]用此实验还可以测电阻R的电功率,研究电流跟电压的关系。(5)[7]灯泡电阻随灯泡电压的增大而增大,它的U-I图像是一条曲线,丙图符合题意。11.(1);(2);(3)【详解】解:(1)由可知,汤吸收的热量(2)由可知,在不考虑热损耗的情况下,电饭煲高温煲汤时需要的时间(3)由图乙可知,当开关S连接触点2时,仅电阻接入电路,根据欧姆定律分析可知,此时电路电流最大,为高温档。由电功率变形式可知,电阻的阻值由图乙可知,当开关S连接触点1时,电阻和串联接入电路,电路总电阻大,根据欧姆定律分析可知,此时电路电流最小,为低温档。由电功率变形式可知,电阻和的总电阻故的阻值答:(1)汤需要吸收的热量为;(2)高温档煲汤需要的时间为;(3)的阻值为。12.(1) 12Ω;(2)0.75W;(3)180J【详解】由电路图可知,灯泡L与电阻R并联,电流表测干路中的电流。(1)小灯泡的电阻RL==12Ω(2)因并联电路中各支路两端的电压相等,灯泡两端的电压等于电源电压,小灯泡的实际功率(3)通过灯泡的电流IL==0.25A通过R的电流IR=I-IL=1.25A-0.25A=1A通电1min,电阻R产生的热量Q=W=UIRt=3V×1A×60s=180J答:(1)小灯泡的电阻是12Ω;(2)小灯泡的实际功率是0.75W;(3)通电1min,电阻R产生的热量是180J。
