2023年湖北省武汉外国语学校中考物理一模试卷
展开
这是一份2023年湖北省武汉外国语学校中考物理一模试卷，共20页。试卷主要包含了单选题，非选择题等内容，欢迎下载使用。

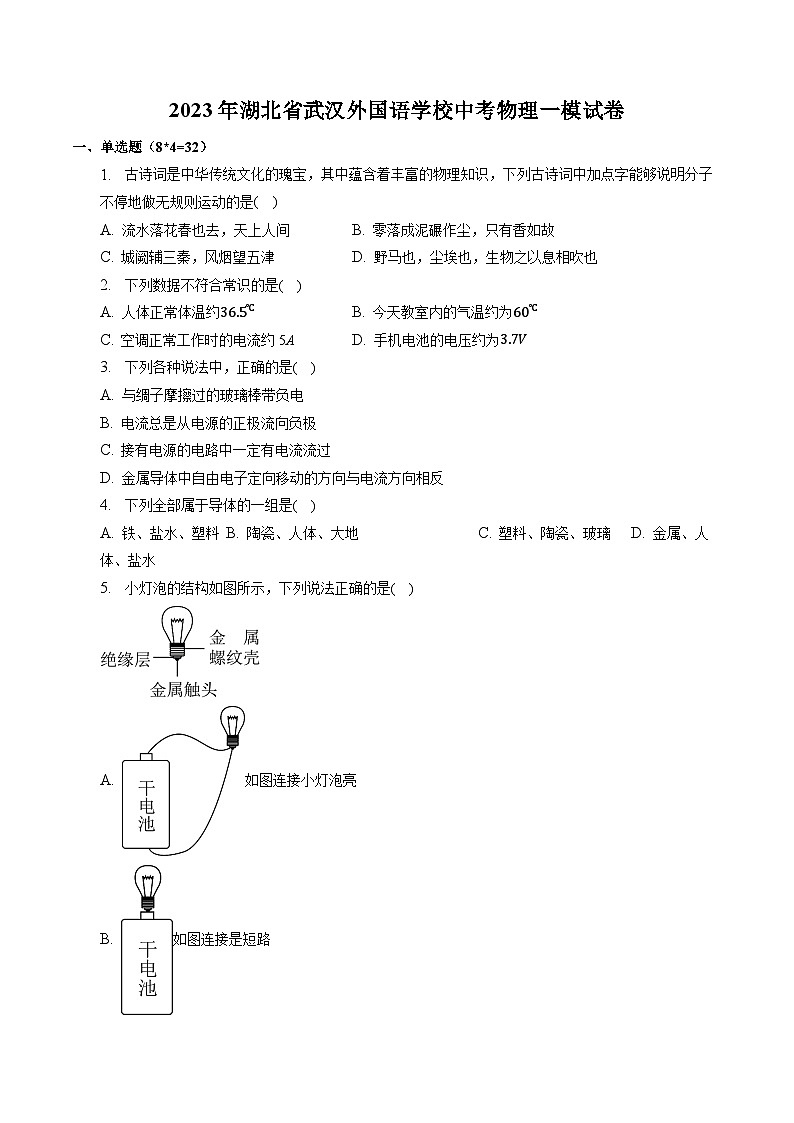

2023年湖北省武汉外国语学校中考物理一模试卷
一、单选题（8*4=32）
1. 古诗词是中华传统文化的瑰宝，其中蕴含着丰富的物理知识，下列古诗词中加点字能够说明分子不停地做无规则运动的是( )
A. 流水落花春也去，天上人间 B. 零落成泥碾作尘，只有香如故
C. 城阙辅三秦，风烟望五津 D. 野马也，尘埃也，生物之以息相吹也
2. 下列数据不符合常识的是( )
A. 人体正常体温约36.5℃ B. 今天教室内的气温约为60℃
C. 空调正常工作时的电流约5A D. 手机电池的电压约为3.7V
3. 下列各种说法中，正确的是( )
A. 与绸子摩擦过的玻璃棒带负电
B. 电流总是从电源的正极流向负极
C. 接有电源的电路中一定有电流流过
D. 金属导体中自由电子定向移动的方向与电流方向相反
4. 下列全部属于导体的一组是( )
A. 铁、盐水、塑料 B. 陶瓷、人体、大地 C. 塑料、陶瓷、玻璃 D. 金属、人体、盐水
5. 小灯泡的结构如图所示，下列说法正确的是( )
A. 如图连接小灯泡亮
B. 如图连接是短路
C. 如图连接小灯泡亮
D. 如图连接是断路
6. 小明按图1所示的电路图连接电路进行实验，开关S1闭合，开关S2断开时，电压表和电流表的示数如图2所示，当开关S2闭合后，电压表和电流表的示数如图3所示，相比于开关S2闭合之前，S2闭合后定值电阻R两端的电压U和电流I变化，判断正确的是( )
A. U变大，I变大 B. U变大、I变小 C. U不变，I变小 D. U不变，I不变
7. 如图所示，常见的家用电器，工作时主要将电能转化为机械能的是( )
A. 电饭锅 B. 电风扇
C. 电视机 D. 电烤箱

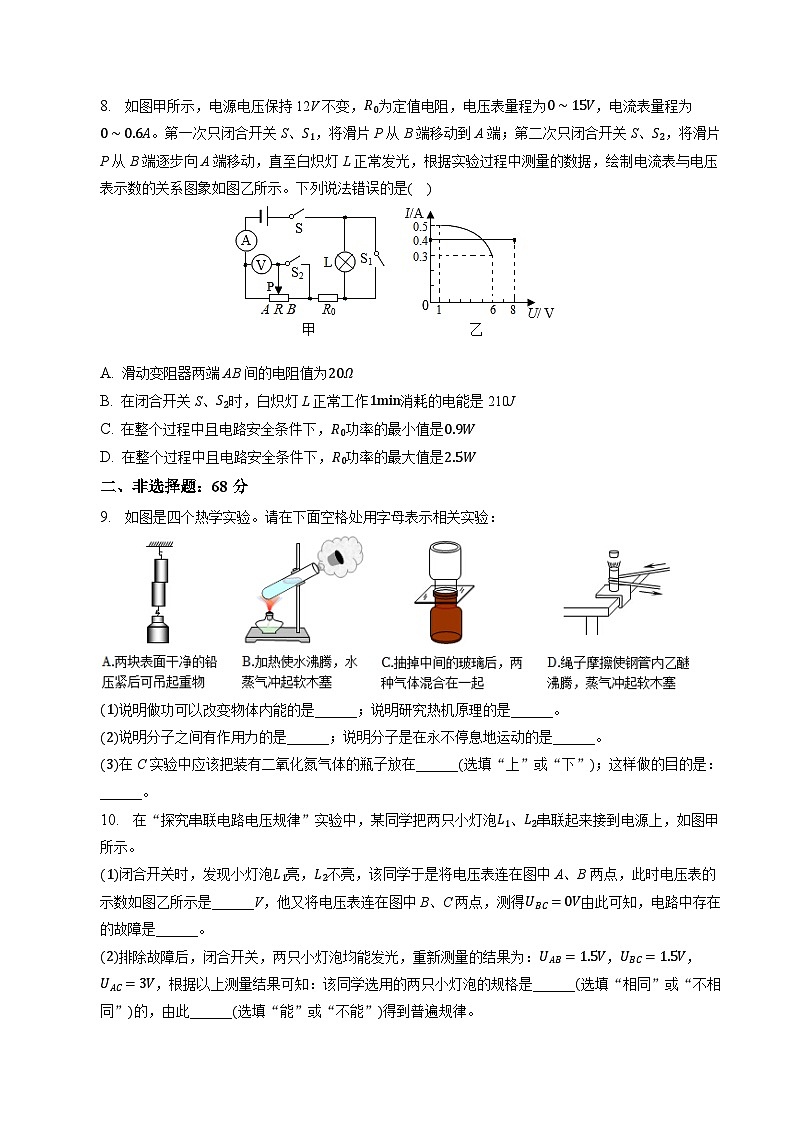

8. 如图甲所示，电源电压保持12V不变，R0为定值电阻，电压表量程为0∼15V，电流表量程为0∼0.6A。第一次只闭合开关S、S1，将滑片P从B端移动到A端；第二次只闭合开关S、S2，将滑片P从B端逐步向A端移动，直至白炽灯L正常发光，根据实验过程中测量的数据，绘制电流表与电压表示数的关系图象如图乙所示。下列说法错误的是( )
A. 滑动变阻器两端AB间的电阻值为20Ω
B. 在闭合开关S、S2时，白炽灯L正常工作1min消耗的电能是210J
C. 在整个过程中且电路安全条件下，R0功率的最小值是0.9W
D. 在整个过程中且电路安全条件下，R0功率的最大值是2.5W
二、非选择题：68分
9. 如图是四个热学实验。请在下面空格处用字母表示相关实验：
(1)说明做功可以改变物体内能的是______；说明研究热机原理的是______。
(2)说明分子之间有作用力的是______；说明分子是在永不停息地运动的是______。
(3)在C实验中应该把装有二氧化氮气体的瓶子放在______(选填“上”或“下”)；这样做的目的是：______。
10. 在“探究串联电路电压规律”实验中，某同学把两只小灯泡L1、L2串联起来接到电源上，如图甲所示。
(1)闭合开关时，发现小灯泡L1亮，L2不亮，该同学于是将电压表连在图中A、B两点，此时电压表的示数如图乙所示是______V，他又将电压表连在图中B、C两点，测得UBC=0V由此可知，电路中存在的故障是______。
(2)排除故障后，闭合开关，两只小灯泡均能发光，重新测量的结果为：UAB=1.5V，UBC=1.5V，UAC=3V，根据以上测量结果可知：该同学选用的两只小灯泡的规格是______(选填“相同”或“不相同”)的，由此______(选填“能”或“不能”)得到普遍规律。
(3)通过正确的实验操作，可以得到串联电路中用电器两端的电压与电源两端的电压的关系式为______(用图中所给的符号表示)。
11. 小明探究“电流与电压“的关系，设计的实验电路图如图1所示，已知电源电压为3V，定值电阻R1的阻值为5Ω.完成下列题目：
①在记录数据时，小明由于粗心，忘记将第三组电压表示数填入表格，同学们可以帮忙算出这里的电压值应该为______V。
I/A
0.1
0.2
0.3
0.4
U/V
0.5
1.0
______
2.0
②接下来，小明利用上述电路原理图来探究“电流与电阻”关系，闭合开关后移动滑动变阻器使得电压表的读数为2V，然后断开开关，将CD间的电阻R1从5Ω换成10Ω.再闭合开关，此时电压表的示数______(填“大于”、“小于”或“等于”)2V，接下来小明应将滑动变阻器的滑片向______端(填“a”或“b”)移动。
③最后小明在桌子上发现一个阻值未知的定值电阻，为了测量电阻阻值的大小，小明用这个定值电阻换掉原电路中的R1，调节滑动变阻器，电路中电表的示数如图2所示，测电压表的示数为______V，电流表示数为______A，通过计算可得此定值电阻的阻值为______Ω.小明认为这样通过一组数据直接计算的定值电阻阻值不准确，为了使得结果更加准确，他接下来应该______。
12. 小雷想知道小灯泡的亮暗程度与什么因素有关。于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究。
(1)请你用笔画线代替导线，根据如图所示的电路图，将图中所示实物图连接完整。
(2)若小雷连接好电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的______(选填“A、B”或“C、D”)接线柱接入了电路。
(3)小雷排除故障后，按如图所示的电路继续进行实验。闭合开关，滑片P向A端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如上表：可得出小灯泡L1的额定功率是______ W。
次数
电压/V
电流/A
实际功率/W
电阻Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
(4)小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越______。
(5)用L2替换L1重复上面的实验时，需要改变______表的量程，发现灯L2的亮度变化规律与灯L1相似。
(6)小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。“这种说法错误的原因是小忽略了______对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系。“你认为这种说法______(选填“正确”或“错误”)。
(7)小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是______。
A.电压太高B.导线太粗C.导线太细D.导线太短
13. 一台单缸四冲程汽油机，在压缩冲程中，气体的温度升高，这是通过______的方式增加内能。为了不让汽油机在工作时温度升得太高。在设计制造时，让气缸被水包围着，这是通过______的方式减少气缸内能。用水来冷却气缸是因为水的______较大。
若飞轮转速是1800r/min，该汽油机每秒完成______个冲程，对外做功______次。
14. (1)古人“钻木取火”，摩擦生热，属于机械能转化为______能。
(2)为了减少大气污染，可对秸秆进行回收加工制成秸秆煤，完全燃烧2kg秸秆煤可放出______ J热量；若这些热量完全被水吸收，可使______ kg水温度由20℃升高到60℃。[已知q秸秆煤=2.1×107J/kg，c水=4.2×10³J/(kg⋅℃)]
15. 打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛，这是因为擦过的镜面因______而带了电。房间内的照明灯与电视机之间是______(选填“串联”或“并联”)。
16. 苏州地区的家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为______V，这些用电器是______的(选填“串联”或“并联”)。
17. 一段铜丝，如果把它对折起来，它的电阻变______，这是因为______。
18. 如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，已知电源电压为12V，则L2两端电压是______ 。若此时通过L2的电流为0.3A，则L1的电阻为______ Ω。
19. 如图所示的电路中，当开关S闭合，甲、乙两表是电压表时，示数之比是U甲：U乙=3：2，当开关S断开，甲乙两表都是电流表时，则通过R1与R2的电流之比______，两表示数之比______。
20. 在日常生活中，用电器在一段时间内消耗的电能可以用电能表测出，电能表表盘上有几个重要参数：(1)“220V，20A“；它可以用在最大功率为______的家庭电路中。(2)“3000转/kW⋅h“是指每消耗1kW⋅h的电能，电能表的转盘转______转；若接入一个用电器，转盘在1分钟内转了30转，共消耗______kW⋅h电能，该用电器的功率为______W。
21. 手机是我们最常用的通讯工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数．容量的单位通常为“毫安时”(符号mAh).小明同学的爸爸使用的可充电电池所标的电压是4.0V，容量是1000mAh，这种电池一次充电最多可储存的能量为______ J.使用该手机充满电一次能够持续通话的实际时间可长达5h，则该手机在通话状态的放电功率为______ W.
22. 如图所示是一款家用电热壶的内部简化电路图，它通过温控开关S可自动实现加热、保温两个挡位的转换，保温挡的额定功率为110W，R1、R2是两个阻值不变的发热元件，R2=48.4Ω，求：
(1)R1的阻值。
(2)加热挡的额定功率。
(3)若电热壶内装有1L的水，现用加热挡使水从25℃升高到100℃，水吸收的热量是多少？
(4)不计热量损失的情况下，在(3)中若实际加热时间为300s，则电热壶的实际加热功率是多少？
23. 如图所示的电路中，电源电压为18V且不变，灯泡L上标有“15V 5W”字样(灯泡电阻不随温度变化)，电阻R1的阻值为20Ω，滑动变阻器R2上标有“45Ω1A”字样，电压表选用“0∼3V”量程，电流表选用“0∼3A”量程。求：
(1)开关S、Sl闭合，S2断开，调节滑动变阻器使小灯泡正常发光时，求小灯泡的电阻、滑动变阻器接入电路的阻值；
(2)开关S、S2闭合，Sl断开，当电压表示数为2V时，电阻R1的电功率；
(3)电压表改为“0∼15V”量程，开关如何断开、闭合时电路的总功率最小，最小功率为多少？
答案和解析
1.【答案】B
【解析】解：A、流水落花春也去，天上人间”中的“流水落”，是物体的机械运动，不是分子的运动，故A错误；
B、、“零落成泥碾作尘，只有香如故”中的“香如故”，是扩散现象，是气体分子的无规则运动，故B正确；
C、“城阙辅三秦，风烟望五津”中的“风烟望”，烟是可见的，是物体的运动，不是分子的运动，故C错误；
D、野马也，尘埃也，生物之以息相吹也”中的“尘埃也”，尘埃是可见的，是物体的运动，不是分子的运动，故D错误。
故选：B。
物质是由分子组成的，组成物质的分子在不停地做无规则运动，分子的直径很小，分子运动是肉眼看不见的。
本题主要考查学生对扩散现象的认识，以及对分子运动和机械运动区别的了解和掌握，是一道基础题。
2.【答案】B
【解析】解：A、人体正常体温约36.5℃，故A符合常识；
B、今天教室内的气温约为25℃，故B不符合常识；
C、空调正常工作时的电流约5A，故C符合常识；
D、手机电池的电压约为3.7V，故D符合常识；
故选：B。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
3.【答案】D
【解析】解：
A、与绸子摩擦过的玻璃棒带正电，故A错误；
B、在电池的外部，电流总是从电源的正极流向负极，故B错误；
C、如果电路是断开的，即使有电源也不会形成电流，故C错误；
D、规定正电荷定向移动的方向为电流的方向，所以金属导体中自由电子定向移动的方向与电流方向相反；故D正确。
故选：D。
①用丝绸摩擦玻璃棒，玻璃棒带正电。用毛皮摩擦胶棒，橡胶棒带负电。
②自由电子定向移动的方向与正电荷定向移动的方向即电流方向相反。
③在电池的外部，电流总是从电源的正极流向负极的。
④产生持续电流的条件是电路中必须有电源，且电路是通路。
本题四个选项考查了四个方面的电学知识，都是基础性的知识，要注意识记。
4.【答案】D
【解析】解：A、铁、盐水容易导电，属于导体；塑料不容易导电，属于绝缘体，故A不符合题意；
B、陶瓷不容易导电，属于绝缘体；人体、大地容易导电，属于导体，故B不符合题意；
C、塑料、陶瓷、玻璃都不容易导电，属于绝缘体，故C不符合题意；
D、金属、人体、盐水都容易导电，属于导体，故D符合题意。
故选：D。
根据常见的导体和绝缘体进行判断：
常见的导体包括：人体、大地、各种金属、酸碱盐的溶液、石墨等。
常见的绝缘体包括：橡胶、陶瓷、塑料、玻璃等。
导体和绝缘体不能死记硬背，根据生活中用哪些材料来导电，用哪些材料来绝缘，记忆效果好，并且记忆长久。
5.【答案】C
【解析】
【分析】
此题主要考查的是学生对短路、断路和通路的认识和了解，基础性题目。
(1)电路中有电流通过的条件：有电源，且电路为闭合电路；
(2)短路是指电流不经过用电器，由正极直接回到负极；
(3)断路是指断开的电路。
【解答】
A.如图连接电源的正负极同时接到灯泡的金属触头上，会发生短路，灯泡不亮，故A错误；
B.如图连接电源没有接入电路，灯泡不亮，故B错误；
C.如图连接，电路中有电源，且构成闭合电路，所以灯泡亮，C正确；
D.如图连接电流不经过用电器，直接由正极回到负极，构成短路，不是断路，故D错误。
故选C。
6.【答案】A
【解析】解：
开关S1闭合，开关S2断开时，电流表、电阻、灯泡串联接入电路，电压表测量电阻和灯泡两端的总电压；电流表测量电路中的电流；
当开关S2闭合后，对灯泡短路，电路中只有电阻R连入，电压表测量电阻两端的电压；电流表测量电路中的电流；
由图2可知电流表示数为0.1A，即开关S2闭合之前电路中的电流为I前=0.1A；
由图3可知电流表示数为0.3A，即开关S2闭合之后电路中的电流为I后=0.3A；
则I前
故选：A。
开关S1闭合，开关S2断开时，电流表、电阻、灯泡串联接入电路，电压表测量电阻和灯泡两端的总电压；电流表测量电路中的电流；
当开关S2闭合后，对灯泡短路，电路中只有电阻R连入，电压表测量电阻两端的电压；电流表测量电路中的电流；
读出图2和3中的电流表示数，即可判断开关S2闭合之前，S2闭合后电路中电流变化；根据欧姆定律即可判断定值电阻R两端的电压U的变化。
此题考查的是电流表的使用和欧姆定律的应用，注意电压表和电流表的测量对象的判断。
7.【答案】B
【解析】解：
A.电饭锅主要将电能转化为内能，故A错误；
B.电风扇主要将电能转机械能，故B正确；
C.电视机主要将电能转化为声能和光能，故C错误；
D.电烤箱主要将电能转化为内能，故D错误。
故选：B。
电流做功的过程，实际上就是能量转化的过程，消耗电能转化成其它形式的能。
本题考查了用电器中的能量转化，要知道电风扇主要部件是电动机，把电能转化为机械能。
8.【答案】B
【解析】解：
A、第一次只闭合开关S、S1，变阻器与R0串联，电压表测PA电阻丝两端的电压，电流表测电路的电流，因电压表接在滑片上(电压表可看做开路)，故变阻器的全部电阻丝接入电路，滑片移动时，变阻器接入电路的阻值不变，总电阻不变，由欧姆定律可知，电路的电流不变，
由此可知，图象中的水平线为本次情况下电流表与电压表示数的关系图象，电路中的电流恒为0.4A，P在B端时，电压表的示数最大为8V，
由欧姆定律可得，变阻器的最大阻值：R===20Ω，故A正确；
B、串联电路总电阻等于各分电阻之和，由欧姆定律和电阻的串联可得，R0的阻值：R0=-R=-20Ω=10Ω，
第二次只闭合开关S、S2，变阻器与R0和灯泡串联，电压表测滑动变阻器两端的电压，电流表测电路的电流，则结合A的分析可知，图象中的曲线为本次情况下电流表与电压表示数的关系图象；
滑片P从B端向A端移动时，直至小灯泡正常发光，由图象知，灯的额定电流为：IL=0.5A，此时电压表示数为1V，
由欧姆定律可得，R0的电压为：U0=ILR0=0.5A×10Ω=5V，
由串联电路电压的规律，灯的额定电压为：UL=U-U滑'-U0=12V-1V-5V=6V，
小灯泡的额定功率为：PL=ULIL=6V×0.5A=3W，
根据P=知，白炽灯L正常工作1min消耗的电能为：W=PLt=3W×60s=180J，故B错误；
CD、由图知电流的变化范围为0.3A∼0.5A，
所以R0的最小功率为：P0小=I小2R0=(0.3A)2×10Ω=0.9W，
R0的最大功率为：P0大=IL2R0=(0.5A)2×10Ω=2.5W，故CD正确。
故选：B。
(1)第一次只闭合开关S、S1，分析电路连接和电表测量的物理量及电流的流向，确定电路的电流不变，找出对应的电流表与电压表示数的关系图象，由图象知电路的电流和P在B端时最大电压，由欧姆定律求出R；
(2)由欧姆定律和电阻的串联得出R0；
第二次只闭合开关S、S2，变阻器与R0和灯串联，滑片P从B端向A端移动时，直至小灯泡正常发光，由图知，灯的额定电流和电压表示数为1V，由欧姆定律求出R0的电压，由串联电路电压的规律求出灯的额定电压，根据P=UI求出小灯泡的额定功率，根据W=Pt算出白炽灯L正常工作1min消耗的电能；
(3)由图象可知电流的范围，根据P=I2R0算出R0功率的最大值和最小值。
本题考查串联电路的规律及欧姆定律和电功率公式的运用，关键是从图中获取有效信息和电路的分析。
9.【答案】D B A C 下 排除二氧化氮气体所受重力对实验的影响
【解析】解：
A、两块表面干净的铅块挤压在一起，可吊起一定质量的物体，说明分子之间存在引力；
B、加热使水沸腾，水的内能增加，说明热传递可以改变内能；水蒸气将木塞冲出，水蒸气的内能转化为机械能；
C、抽开中间的玻璃板，两种气体混在一起，说明分子在不停地做无规则运动；
D、绳子摩擦使铜管内乙醚温度升高，内能增加，说明做功可以改变内能。
所以：(1)说明做功可以改变物体内能的是D；热机是利用燃料的内能对外做功的机械，所以热机的工作原理与B相同。
(2)说明分子之间有作用力的是A；说明分子是在永不停息地运动的是C；
(3)如果把装着红棕色二氧化氮气体的瓶子放在上面，空瓶子放在下面，由于二氧化氮的密度大于空气密度，在重力作用下也会出现相同的现象，不能说明分子在不停地做无规则运动，为排除二氧化氮气体所受重力对实验的影响，把二氧化氮气体的瓶子放在下面。
故答案为：(1)D；B；(2)A；C；(3)下；排除二氧化氮气体所受重力对实验的影响。
(1)(2)逐个分析ABCD四个物理情景，确定其包含的物理规律或道理，即可得到答案。
(3)两种不同物质相互接触时，彼此进入对方的现象是扩散，扩散表明分子不停地进行无规则的运动。
此题考查的是我们对分子动理论、改变内能的方法的掌握和再现，属于基本规律的考查。在平时对教材中的图片要多观察、多留心。
10.【答案】3L2短路 相同 不能 UAC=UAB+UBC
【解析】解：(1)该电压表是大量程，分度值是0.5V，故此时的示数是3V；
据题意可知，闭合开关时，发现小灯泡L1亮，L2不亮，该同学于是将电压表连在图中A、B两点，此时电压表有示数，当电压表接到B、C两点，电压表示数为零，既说明L2短路；
(2)排除故障后，闭合开关，两只小灯泡均能发光，重新测量的结果为：UAB=1.5V，UBC=1.5V，UAC=3V，既两个灯泡的电压相同，既说明两个灯泡的规格相同，这样进行的实验结论是不具有普遍性的，既不能得到普遍性的规律；
(3)通过正确的实验操作，可以得到串联电路中用电器两端的电压与电源两端的电压的关系式为：UAC=UAB+UBC
故答案为：(1)3；L2短路；(2)相同；不能；(3)UAC=UAB+UBC
(1)据电压表的量程，结合分度值分析即可判断；
电压表应与被测电路并联，如果电压表示数为零，可能与电压表并联的电路短路，或电压表并联电路之外电路存在断路；如果电压表示数较大，接近电源电压，说明电压表两接线柱与电源两极相连，电压表并联电路断路。分析表中实验数据，看两灯泡电压与串联电压间的关系，然后得出结论；
(2)在进行该实验时，一定用不同规格的灯泡再进行实验，这样得出的结论更具有普遍性；
(3)据串联电路中电压的规律分析即可判断。
本题考查了电路故障的判断和电压表的正确使用等，重点考查了学生利用所学知识解决问题的能力，对学生的能力要求较高。
11.【答案】①1.5；②大于；b；③2.0；0.5；4；调节滑动变阻器重复以上操作，多测几组数据。
【解析】解：①由表格中的信息可知，在电阻不变的情况下，当电压变为原来的几倍时，电流就会变为原来的几倍，故表格中的数据为1.5V；
②用5Ω的电阻完成实验后，然后将10Ω的电阻接入电路，则电压表的示数会变大，大于2V；要使电压表的示数不变，应增大滑动变阻器的阻值，增大滑动变阻器的电压，从而减小电压表的示数，故将滑片向b端滑动；
③如图2所示，电压表采用了0∼3V量程，最小分度为0.1V，因此示数为2.0V；
电流表采用0∼0.6A量程，最小分度为0.02A，因此示数为0.5A；
电阻R的值为：R=UI=2V0.5A=4Ω；
通过一组数据直接计算的定值电阻阻值不准确，实验中应通过调节滑动变阻器来多次测量定值电阻的阻值并取平均值，其目的是为了减小误差。
故答案为：①1.5；②大于；b；③2.0；0.5；4；调节滑动变阻器重复以上操作，多测几组数据。
①根据表格中电流和电压的关系分析；
②根据串分压的知识判断电压表的示数变化情况并判断出滑片的移动方向；
③根据所选的量程，确定最小分度值，结合指针位置进行读数，利用R=UI计算电阻；定值电阻多次测量求平均值是为了减小误差。
本题考查了伏安法测电阻的实验，是初中物理非常重要的一个实验，要熟练掌握电压表、电流表、及滑动变阻器的正确使用。
12.【答案】A、B0.6大 电压 温度 正确 C
【解析】解：(1)L1和L2的额定电流均小于0.6A，电流表选择0∼0.6A，电流表串联在电路中。
滑动变阻器已经选择下面D接线柱，上面任意选择一个接线柱，滑动变阻器串联在电路中。
所以，电流表的“0.6”接线柱与滑动变阻C(或D)相连，电压表的“-”接线柱与灯泡左端相连。
如下图：
(2)闭合开关，灯L1几乎不发光→电路电流太小→电路电阻太大，并且移动滑动变阻器滑片，灯泡亮度不改变，滑动变阻器都接下面A、B两个接线柱。
(3)小灯泡的额定电压为2.5V，由图可知，当小灯泡两端的电压为2.5V时，小灯泡的实际功率为0.6W，此时实际功率等于额定功率，所以额定功率为0.6W。
(4)从实验1→实验2→实验3，灯泡越来越亮，灯泡实际功率越大。
(5)L1的额定功率为2.5V，电压表选择0∼3V量程。
L2的额定功率为3.8V，电压表选择0∼15V量程。
所以L2替换L1，同时更换电压表量程。
(6)①灯丝电阻受温度影响较大，灯泡在不同电压下，温度不同，灯丝中电阻不同，计算平均值代表灯丝电阻无意义，小雷忽略温度对电阻的影响。
②L1换成定值电阻，能保持电阻不变，通过改变电压来改变电流能探究电流跟电压的关系。
(7)电饭锅与电源线串联，流过它们的电流I相等，电源线很热，说明电源线电阻产生的热量多，电源线电阻比较大。导体的电阻与导体材料、导体长度、导体横截面积有关，电饭锅电源线的材料、长度一定，电阻较大，是因为电源线横截面积太小，电源线太细造成的，故选C。
故答案为：(1)如上图；(2)A、B；(3)0.6；(4)大；(5)电压；(6)①温度；②正确；(7)C。
(1)本题还有电压表、电流表、滑动变阻器没有连接在电路中，连接时要注意电压表、电流表的量程选择和正负接线柱、以及连接方式，滑动变阻器已经选定了下面接线柱，上面接线柱任意选择，注意连接方式即可。
根据电路图，从电源正极开始，依次连接各元件，到电源负极，补齐遗漏的导线，最后把电压表并联在灯泡两端。
(2)灯泡L1几乎不发光，说明电路是通路，但是电流太小，并且移动串联在电路中的滑动变阻器的滑片，灯泡亮度不变，说明电路中的电阻太大，滑动变阻器又不起作用，是滑动变阻器把下面两个接线柱接入电路了。
(3)小灯泡两端的电压为额定电压时，小灯泡的实际功率与额定功率相同。
(4)比较灯泡亮度增大时，可以判断灯泡的实际功率，因为灯泡的亮度由灯泡的实际功率决定的。
(5)L1的额定电压为2.5V，电压表选择0∼3V量程；L2的额定电压为3.8V，电压表选择0∼15V量程；更换灯泡，同时更换电压表的量程。
(6)①导体电阻大小跟导体长度、横截面积、材料、温度有关；灯丝电阻受温度影响较大，定值电阻阻值受温度影响较小，从温度上考虑。
②电流跟电阻和电压同时有关，L1换成定值电阻，电阻一定，可以探究电流跟电压的关系。
(7)电饭锅与电源线串联，流过它们的电流相等，电源线很热，说明电源线电阻产生的热量多，电阻大，根据影响电阻大小的因素分析原因。
本题容量很大，涉及到很多知识点，由电路图连接实物图，电压表、电流表量程的选择，连接方式，滑动变阻器接线柱的选择，实验操作过程，表格设计，实际功率与亮度关系，电阻大小影响因素，欧姆定律等等。综合性很强，是很难的综合性习题。
13.【答案】做功 热传递 比热容 60 15
【解析】解：在汽油机的压缩冲程中，压缩气体时对气体做功，气体的内能增大，气体的温度升高；
此时如果外面被水包围，这样汽缸和水之间就有温度差，热量会从高温的汽缸传向低温的水，汽缸内能就会减小；
因为水的比热容相对较大，所以在质量相同的情况下可以吸收更多的热量；
汽油机的一个工作循环是由吸气、压缩、做功和排气四个冲程组成，一个工作循环活塞上下往复2次，曲轴转动2周，对外做功一次。
飞轮转速为1800r/min=30r/s，也就是1s飞轮转动30r，完成60个冲程，对外做功15次。
故答案为：做功；热传递；比热容；60；15。
解决此题要知道：①做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，温度升高；
②发生热传递的条件是物体之间有温度差，热量会从高温物体传向低温物体；
③一个工作循环中，只有做功冲程对外做功，活塞往复运动2次，曲轴转动2周。
本题主要考查学生对改变物体内能方法的了解和掌握、结合水的比热容特点联系生产生活进行应用，及利用四冲程内燃机的工作过程分析问题。
14.【答案】内 4.2×107 250
【解析】解：(1)古人“钻木取火”，摩擦生热，是通过做功的方式使机械能转化为内能；
(2)秸秆煤完全燃烧释放的热量：Q放=m秸秆煤q秸秆煤=2kg×2.1×107J/kg=4.2×107J。
由题意可知，水吸收的热量为：Q吸=Q放=4.2×107J；
由Q吸=cmΔt可得，水的质量：m=Q吸c水(t-t0)=4.2×107J4.2×103J/(kg⋅℃)×(60℃-20℃)=250kg。
故答案为：(1)内；(2)4.2×107；250。
(1)改变物体内能的方法有两个：做功和热传递；
(2)知道秸秆煤的质量和秸秆煤的热值，利用公式Q放=mq可计算秸秆煤完全燃烧放出的热量；知道水的初温度和末温度、水的比热容，根据Q放=Q吸=cmΔt可计算出水的质量。
本题考查学生对改变内能的方法、燃料完全燃烧放出热量公式和吸热公式的掌握和运用，是一基础题。
15.【答案】摩擦 并联
【解析】解：(1)擦过的镜面因摩擦而带上电荷，所以能够吸引细小绒毛；
(2)房间内的照明灯和电视机可以单独工作，互不影响，所以是并联的。
故答案为：摩擦；并联。
(1)两个物体互相摩擦时，因为不同物体的原子核束缚核外电子的本领不同，所以其中必定有一个物体失去一些电子，另一个物体得到多余的电子，摩擦过的物体具有吸引轻小物体的现象；
(2)在串联电路中电流只有一条路径，各用电器之间相互影响；在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作。
本题主要考查对摩擦起电、串并联电路中各用电器工作特点的了解。
16.【答案】220；并联
【解析】
【分析】
家庭电路的电压为220V，家用电器在使用时互不影响，为并联；开关和所控制的用电器是串联的。
本题考查了家庭电路的电压、家用电器的连接方式，属于基础题目。
【解答】
在我们国家的家庭电路中，家用电器正常工作的电压为220V；
电灯、电视机、电扇等用电器在使用时互不影响，为并联；
故答案为：220；并联。
17.【答案】小 铜丝长度变短，横截面积变大
【解析】解：导体的电阻与导体的材料、长度、横截面积有关，在材料相同时，长度越大，横截面积越小，电阻越大；
一段铜丝，对折起来扭成一股后，它的长度变短，而横截面积变大，所以它的电阻变小。
故答案为：小；铜丝长度变短，横截面积变大。
电阻大小和材料，温度，长度，横截面积都有关系；导体的长度、材料相同时，横截面积越小，电阻越大；导体的横截面积、材料相同时，长度越长，电阻越大。
解决此类问题的关键是弄清导体电阻大小与导线长度和横截面积的关系，属于基础性题目，比较简单。
18.【答案】4.5V10
【解析】解：(1)由电路图可知，三灯泡串联，电压表V1测L1与L2两端的电压之和，电压表V2测L2与L3两端的电压之和，因串联电路中总电压等于各分电压之和，
所以，L1两端的电压：
U1=U-UV2=12V-9V=3V，
灯L2两端的电压：
U2=UV1-U1=7.5V-3V=4.5V。
(2)因为三灯泡串联，根据串联电路中电流处处相等的特点可知：I1=I2=0.3A，
根据I=UR可得：
R1=U1I1=3V0.3A=10Ω。
故答案为：4.5V；10。
(1)由电路图可知，三灯泡串联，电压表V1测L1与L2两端的电压之和，电压表V2测L2与L3两端的电压之和，根据串联电路的电压特点求出灯L2两端的电压。
(2)根据串联电路的电路特点可知通过L1的电流，根据图象得出对应的电压，根据欧姆定律求出L1的电阻。
本题考查了串联电路的电流特点和欧姆定律的应用，关键判断出电压表的测量对象。
19.【答案】2：1 1：3
【解析】解：当甲、乙均为电压表时，闭合开关S，R1和R2串联，甲测电源的电压，乙测R2两端的电压，
因为U甲：U乙=3：2，所以U：U2=3：2，
根据串联电路的分压作用知：
U1：U2=(3-2)：2=1：2，
又因为串联电路各部分电压之比等于电阻之比，
所以两电阻之比为：R1：R2=1：2；
当甲、乙均为电流表时，断开开关S，R1和R2并联，甲电流表测量R2的电流，乙电流表测量R1和R2总电流；
因为并联电路中各支路电流之比等于各电阻的反比，
所以通过R1与R2的电流之比：I1：I2=R2：R1=2：1，
两表示数之比为：I2：I=1：(2+1)=1：3。
故答案为：2：1；1：3。
若甲、乙均为电压表时，闭合开关S，R1和R2串联，甲测电源的电压，乙测R2两端的电压；已知电压表示数之比，根据串联电路电压规律，以及串联电路各部分电压之比等于各电阻之比求出电阻之比。
若甲、乙均为电流表时，断开开关S，R1和R2并联，甲电流表测量R2的电流，乙电流表测量R1和R2总电流；根据并联电路各支路电流之比等于各分电阻的反比求出支路电流之比，然后再根据干路电流等于各支路电流之和求出甲、乙两表的示数之比。
分清开关的连接方法和电表的更换时电路的连接方法是解决本题的关键。
20.【答案】4400W30000.01600
【解析】解：
(1)“220V”是指这个电能表的工作电压为220V。
“20A”是指这个电能表平时工作允许通过的最大电流为20A，
电路最大功率为：P=UI=220V×20A=4400W。
(2)“3000r/kW⋅h”表示每消耗1kW⋅h的电能，电能表上的转盘转过3000转；
电能表转盘转30转消耗的电能：
W=303000kW⋅h=0.01kW⋅h，
该用电器的功率：
P=Wt=0.01kW⋅h160h=0.6kW=600W。
故答案为：4400W；3000；0.01；600。
电能表是测量消耗电能的仪表，掌握电能表表盘上各参数的含义：
(1)“220V 20A”：“220V”指这个电能表的工作电压为220V，“20A”是指这个电能表平时工作允许通过的最大电流为20A；根据P=UI可以计算电路的最大功率。
(2)“3000r/kW⋅h”是指接在这个电能表上的用电器，每消耗1kW⋅h的电能，电能表上的转盘转过3000转。先求出电能表的转数为30转时消耗的电能，还知道工作时间，根据公式P=Wt可求用电器的功率。
本题考查消耗电能的计算和功率的计算，关键是公式及其变形的应用，要学会对电能表参数的理解。
21.【答案】14400；0.8
【解析】解：
(1)一次充电存储的电能：
W=UIt=4.0V×1A×3600s=14400J；
(3)手机充满电一次能够持续通话的实际时间可长达5h，手机通话时的功率：
P=Wt=14400J5×3600s=0.8W.
故答案为：14400；0.8.
电池的容量1000mA⋅h表示，该电池以I=1000mA=1A电流放电，可放电1h，由公式W=UIt可以求出电池储存的电能；
已知电能及放电时间，由P=Wt可求出手机在通话状态时的功率．
本题考查了电池充电、放电过程中电能与电功率的计算，关键是明白电池所标参数的物理意义，这是本题的难点也是重点．
22.【答案】解：(1)由电路图可知，旋转开关接2时，电路为R1的简单电路，电热壶处于保温挡，
由P=UI=U2R可得，R1的阻值：R1=U2P保温=(220V)2110W=440Ω；
(2)旋转开关接3时，R1与R2并联，电热壶处于加热挡，
因并联电路中各支路两端的电压相等，
所以，电阻R2的电功率：P2=U2R2=(220V)248.4Ω=1000W，
因并联电路中各支路独立工作、互不影响，
所以，加热挡的额定功率：P加热=P保温+P2=110W+1000W=1110W；
(3)电热壶内装有水的体积：V=1L=1dm3=1×10-3m3，
由ρ=mV可得，水的质量：m=ρV=1.0×103kg/m3×1×10-3m3=1kg，
则水吸收的热量：Q吸=cm(t-t0)=4.2×103J/(kg⋅℃)×1kg×(100℃-25℃)=3.15×105J；
(4)不计热量损失的情况下，消耗的电能：W=Q吸=3.15×105J，
则电热壶的实际加热功率：P加热'=Wt'=3.15×105J300s=1050W。
答：(1)R1的阻值为440Ω；
(2)加热挡的额定功率为1110W；
(3)水吸收的热量是3.15×105J；
(4)电热壶的实际加热功率是1050W。
【解析】(1)由电路图可知，旋转开关接2时，电路为R1的简单电路，电热壶处于保温挡，根据P=UI=U2R求出R1的阻值；
(2)旋转开关接3时，R1与R2并联，电热壶处于加热挡，根据并联电路的电压特点和P=UI=U2R求出电阻R2的电功率，并联电路中各支路独立工作、互不影响，加热挡的额定功率等于保温功率加上电阻R2的电功率；
(3)知道电热壶内装有水的体积和水的密度，根据m=ρV求出水的质量，又知道水的初温、末温以及比热容，根据Q吸=cm(t-t0)求出水吸收的热量；
(4)不计热量损失的情况下，消耗的电能和水吸收的热量相等，根据P=Wt求出电热壶的实际加热功率。
本题考查了电功率公式和并联电路的特点、密度公式、吸入公式的综合应用等，涉及到的知识点较大，综合性强，有一定的难度。
23.【答案】解：(1)开关S、Sl闭合，S2断开，调节滑动变阻器使小灯泡正常发光时，灯泡L与R2串联，
因串联电路中总电压等于各分电压之和，且小灯泡正常发光，
所以，滑动变阻器两端的电压U2=U-UL=18V-15V=3V，
因串联电路中各处的电流相等，
所以，由P=UI可得，电路中的电流I=IL=PLUL=5W15V=13A，
由I=UR可得，小灯泡的电阻、滑动变阻器接入电路的阻值分别为RL=ULIL=15V13A=45Ω，R2=U2I=3V13A=9Ω；
(2)开关S、S2闭合，Sl断开时，R1与R2串联，电压表测R2两端的电压，
当电压表的示数为2V时，R1两端的电压U1=U-U2'=18V-2V=16V，
则电阻R1的电功率P1=U12R1=(16V)220Ω=12.8W；
(3)电压表改为“0∼15V”量程，由R1
即当开关S、Sl闭合，S2断开，且R2接入电路中的电阻最大时，电路的总功率最小，
因串联电路中总电阻等于各分电阻之和，
所以，电路的最小总功率P=U2R2大+RL=(18V)245Ω+45Ω=3.6W。
答：(1)开关S、Sl闭合，S2断开，调节滑动变阻器使小灯泡正常发光时，小灯泡的电阻为45Ω，滑动变阻器接入电路的阻值为9Ω；
(2)开关S、S2闭合，Sl断开，当电压表示数为2V时，电阻R1的电功率为12.8W；
(3)电压表改为“0∼15V”量程，当开关S、Sl闭合，S2断开，且R2接入电路中的电阻最大时，电路的总功率最小，最小功率为3.6W。
【解析】(1)开关S、Sl闭合，S2断开，调节滑动变阻器使小灯泡正常发光时，灯泡L与R2串联，小灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电路的电流特点和P=UI求出电路中的电流，利用欧姆定律求出小灯泡的电阻和滑动变阻器接入电路的阻值；
(2)开关S、S2闭合，Sl断开时，R1与R2串联，电压表测R2两端的电压，当电压表的示数为2V时，根据串联电路的电压特点求出R1两端的电压，利用P=UI=U2R求出电阻R1的电功率；
(3)电压表改为“0∼15V”量程，当R2的最大阻值与灯泡L串联时，电路的总电阻最大，由串联电路的分压特点可知此时电压表的示数，从而判断出电路安全，电路的总功率最小，据此判断开关的状态，根据电阻的串联和P=UI=U2R求出电路的最小总功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的综合应用，正确判断出电路总电阻最大时电路的连接方式是关键。
2023年湖北省武汉外国语学校中考物理一模试卷
一、单选题（8*4=32）
1. 古诗词是中华传统文化的瑰宝，其中蕴含着丰富的物理知识，下列古诗词中加点字能够说明分子不停地做无规则运动的是( )
A. 流水落花春也去，天上人间 B. 零落成泥碾作尘，只有香如故
C. 城阙辅三秦，风烟望五津 D. 野马也，尘埃也，生物之以息相吹也
2. 下列数据不符合常识的是( )
A. 人体正常体温约36.5℃ B. 今天教室内的气温约为60℃
C. 空调正常工作时的电流约5A D. 手机电池的电压约为3.7V
3. 下列各种说法中，正确的是( )
A. 与绸子摩擦过的玻璃棒带负电
B. 电流总是从电源的正极流向负极
C. 接有电源的电路中一定有电流流过
D. 金属导体中自由电子定向移动的方向与电流方向相反
4. 下列全部属于导体的一组是( )
A. 铁、盐水、塑料 B. 陶瓷、人体、大地 C. 塑料、陶瓷、玻璃 D. 金属、人体、盐水
5. 小灯泡的结构如图所示，下列说法正确的是( )
A. 如图连接小灯泡亮
B. 如图连接是短路
C. 如图连接小灯泡亮
D. 如图连接是断路
6. 小明按图1所示的电路图连接电路进行实验，开关S1闭合，开关S2断开时，电压表和电流表的示数如图2所示，当开关S2闭合后，电压表和电流表的示数如图3所示，相比于开关S2闭合之前，S2闭合后定值电阻R两端的电压U和电流I变化，判断正确的是( )
A. U变大，I变大 B. U变大、I变小 C. U不变，I变小 D. U不变，I不变
7. 如图所示，常见的家用电器，工作时主要将电能转化为机械能的是( )
A. 电饭锅 B. 电风扇
C. 电视机 D. 电烤箱
8. 如图甲所示，电源电压保持12V不变，R0为定值电阻，电压表量程为0∼15V，电流表量程为0∼0.6A。第一次只闭合开关S、S1，将滑片P从B端移动到A端；第二次只闭合开关S、S2，将滑片P从B端逐步向A端移动，直至白炽灯L正常发光，根据实验过程中测量的数据，绘制电流表与电压表示数的关系图象如图乙所示。下列说法错误的是( )
A. 滑动变阻器两端AB间的电阻值为20Ω
B. 在闭合开关S、S2时，白炽灯L正常工作1min消耗的电能是210J
C. 在整个过程中且电路安全条件下，R0功率的最小值是0.9W
D. 在整个过程中且电路安全条件下，R0功率的最大值是2.5W
二、非选择题：68分
9. 如图是四个热学实验。请在下面空格处用字母表示相关实验：
(1)说明做功可以改变物体内能的是______；说明研究热机原理的是______。
(2)说明分子之间有作用力的是______；说明分子是在永不停息地运动的是______。
(3)在C实验中应该把装有二氧化氮气体的瓶子放在______(选填“上”或“下”)；这样做的目的是：______。
10. 在“探究串联电路电压规律”实验中，某同学把两只小灯泡L1、L2串联起来接到电源上，如图甲所示。
(1)闭合开关时，发现小灯泡L1亮，L2不亮，该同学于是将电压表连在图中A、B两点，此时电压表的示数如图乙所示是______V，他又将电压表连在图中B、C两点，测得UBC=0V由此可知，电路中存在的故障是______。
(2)排除故障后，闭合开关，两只小灯泡均能发光，重新测量的结果为：UAB=1.5V，UBC=1.5V，UAC=3V，根据以上测量结果可知：该同学选用的两只小灯泡的规格是______(选填“相同”或“不相同”)的，由此______(选填“能”或“不能”)得到普遍规律。
(3)通过正确的实验操作，可以得到串联电路中用电器两端的电压与电源两端的电压的关系式为______(用图中所给的符号表示)。
11. 小明探究“电流与电压“的关系，设计的实验电路图如图1所示，已知电源电压为3V，定值电阻R1的阻值为5Ω.完成下列题目：
①在记录数据时，小明由于粗心，忘记将第三组电压表示数填入表格，同学们可以帮忙算出这里的电压值应该为______V。
I/A
0.1
0.2
0.3
0.4
U/V
0.5
1.0
______
2.0
②接下来，小明利用上述电路原理图来探究“电流与电阻”关系，闭合开关后移动滑动变阻器使得电压表的读数为2V，然后断开开关，将CD间的电阻R1从5Ω换成10Ω.再闭合开关，此时电压表的示数______(填“大于”、“小于”或“等于”)2V，接下来小明应将滑动变阻器的滑片向______端(填“a”或“b”)移动。
③最后小明在桌子上发现一个阻值未知的定值电阻，为了测量电阻阻值的大小，小明用这个定值电阻换掉原电路中的R1，调节滑动变阻器，电路中电表的示数如图2所示，测电压表的示数为______V，电流表示数为______A，通过计算可得此定值电阻的阻值为______Ω.小明认为这样通过一组数据直接计算的定值电阻阻值不准确，为了使得结果更加准确，他接下来应该______。
12. 小雷想知道小灯泡的亮暗程度与什么因素有关。于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究。
(1)请你用笔画线代替导线，根据如图所示的电路图，将图中所示实物图连接完整。
(2)若小雷连接好电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的______(选填“A、B”或“C、D”)接线柱接入了电路。
(3)小雷排除故障后，按如图所示的电路继续进行实验。闭合开关，滑片P向A端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如上表：可得出小灯泡L1的额定功率是______ W。
次数
电压/V
电流/A
实际功率/W
电阻Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
(4)小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越______。
(5)用L2替换L1重复上面的实验时，需要改变______表的量程，发现灯L2的亮度变化规律与灯L1相似。
(6)小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。“这种说法错误的原因是小忽略了______对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系。“你认为这种说法______(选填“正确”或“错误”)。
(7)小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是______。
A.电压太高B.导线太粗C.导线太细D.导线太短
13. 一台单缸四冲程汽油机，在压缩冲程中，气体的温度升高，这是通过______的方式增加内能。为了不让汽油机在工作时温度升得太高。在设计制造时，让气缸被水包围着，这是通过______的方式减少气缸内能。用水来冷却气缸是因为水的______较大。
若飞轮转速是1800r/min，该汽油机每秒完成______个冲程，对外做功______次。
14. (1)古人“钻木取火”，摩擦生热，属于机械能转化为______能。
(2)为了减少大气污染，可对秸秆进行回收加工制成秸秆煤，完全燃烧2kg秸秆煤可放出______ J热量；若这些热量完全被水吸收，可使______ kg水温度由20℃升高到60℃。[已知q秸秆煤=2.1×107J/kg，c水=4.2×10³J/(kg⋅℃)]
15. 打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛，这是因为擦过的镜面因______而带了电。房间内的照明灯与电视机之间是______(选填“串联”或“并联”)。
16. 苏州地区的家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为______V，这些用电器是______的(选填“串联”或“并联”)。
17. 一段铜丝，如果把它对折起来，它的电阻变______，这是因为______。
18. 如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，已知电源电压为12V，则L2两端电压是______ 。若此时通过L2的电流为0.3A，则L1的电阻为______ Ω。
19. 如图所示的电路中，当开关S闭合，甲、乙两表是电压表时，示数之比是U甲：U乙=3：2，当开关S断开，甲乙两表都是电流表时，则通过R1与R2的电流之比______，两表示数之比______。
20. 在日常生活中，用电器在一段时间内消耗的电能可以用电能表测出，电能表表盘上有几个重要参数：(1)“220V，20A“；它可以用在最大功率为______的家庭电路中。(2)“3000转/kW⋅h“是指每消耗1kW⋅h的电能，电能表的转盘转______转；若接入一个用电器，转盘在1分钟内转了30转，共消耗______kW⋅h电能，该用电器的功率为______W。
21. 手机是我们最常用的通讯工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数．容量的单位通常为“毫安时”(符号mAh).小明同学的爸爸使用的可充电电池所标的电压是4.0V，容量是1000mAh，这种电池一次充电最多可储存的能量为______ J.使用该手机充满电一次能够持续通话的实际时间可长达5h，则该手机在通话状态的放电功率为______ W.
22. 如图所示是一款家用电热壶的内部简化电路图，它通过温控开关S可自动实现加热、保温两个挡位的转换，保温挡的额定功率为110W，R1、R2是两个阻值不变的发热元件，R2=48.4Ω，求：
(1)R1的阻值。
(2)加热挡的额定功率。
(3)若电热壶内装有1L的水，现用加热挡使水从25℃升高到100℃，水吸收的热量是多少？
(4)不计热量损失的情况下，在(3)中若实际加热时间为300s，则电热壶的实际加热功率是多少？
23. 如图所示的电路中，电源电压为18V且不变，灯泡L上标有“15V 5W”字样(灯泡电阻不随温度变化)，电阻R1的阻值为20Ω，滑动变阻器R2上标有“45Ω1A”字样，电压表选用“0∼3V”量程，电流表选用“0∼3A”量程。求：
(1)开关S、Sl闭合，S2断开，调节滑动变阻器使小灯泡正常发光时，求小灯泡的电阻、滑动变阻器接入电路的阻值；
(2)开关S、S2闭合，Sl断开，当电压表示数为2V时，电阻R1的电功率；
(3)电压表改为“0∼15V”量程，开关如何断开、闭合时电路的总功率最小，最小功率为多少？
答案和解析
1.【答案】B
【解析】解：A、流水落花春也去，天上人间”中的“流水落”，是物体的机械运动，不是分子的运动，故A错误；
B、、“零落成泥碾作尘，只有香如故”中的“香如故”，是扩散现象，是气体分子的无规则运动，故B正确；
C、“城阙辅三秦，风烟望五津”中的“风烟望”，烟是可见的，是物体的运动，不是分子的运动，故C错误；
D、野马也，尘埃也，生物之以息相吹也”中的“尘埃也”，尘埃是可见的，是物体的运动，不是分子的运动，故D错误。
故选：B。
物质是由分子组成的，组成物质的分子在不停地做无规则运动，分子的直径很小，分子运动是肉眼看不见的。
本题主要考查学生对扩散现象的认识，以及对分子运动和机械运动区别的了解和掌握，是一道基础题。
2.【答案】B
【解析】解：A、人体正常体温约36.5℃，故A符合常识；
B、今天教室内的气温约为25℃，故B不符合常识；
C、空调正常工作时的电流约5A，故C符合常识；
D、手机电池的电压约为3.7V，故D符合常识；
故选：B。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
3.【答案】D
【解析】解：
A、与绸子摩擦过的玻璃棒带正电，故A错误；
B、在电池的外部，电流总是从电源的正极流向负极，故B错误；
C、如果电路是断开的，即使有电源也不会形成电流，故C错误；
D、规定正电荷定向移动的方向为电流的方向，所以金属导体中自由电子定向移动的方向与电流方向相反；故D正确。
故选：D。
①用丝绸摩擦玻璃棒，玻璃棒带正电。用毛皮摩擦胶棒，橡胶棒带负电。
②自由电子定向移动的方向与正电荷定向移动的方向即电流方向相反。
③在电池的外部，电流总是从电源的正极流向负极的。
④产生持续电流的条件是电路中必须有电源，且电路是通路。
本题四个选项考查了四个方面的电学知识，都是基础性的知识，要注意识记。
4.【答案】D
【解析】解：A、铁、盐水容易导电，属于导体；塑料不容易导电，属于绝缘体，故A不符合题意；
B、陶瓷不容易导电，属于绝缘体；人体、大地容易导电，属于导体，故B不符合题意；
C、塑料、陶瓷、玻璃都不容易导电，属于绝缘体，故C不符合题意；
D、金属、人体、盐水都容易导电，属于导体，故D符合题意。
故选：D。
根据常见的导体和绝缘体进行判断：
常见的导体包括：人体、大地、各种金属、酸碱盐的溶液、石墨等。
常见的绝缘体包括：橡胶、陶瓷、塑料、玻璃等。
导体和绝缘体不能死记硬背，根据生活中用哪些材料来导电，用哪些材料来绝缘，记忆效果好，并且记忆长久。
5.【答案】C
【解析】
【分析】
此题主要考查的是学生对短路、断路和通路的认识和了解，基础性题目。
(1)电路中有电流通过的条件：有电源，且电路为闭合电路；
(2)短路是指电流不经过用电器，由正极直接回到负极；
(3)断路是指断开的电路。
【解答】
A.如图连接电源的正负极同时接到灯泡的金属触头上，会发生短路，灯泡不亮，故A错误；
B.如图连接电源没有接入电路，灯泡不亮，故B错误；
C.如图连接，电路中有电源，且构成闭合电路，所以灯泡亮，C正确；
D.如图连接电流不经过用电器，直接由正极回到负极，构成短路，不是断路，故D错误。
故选C。
6.【答案】A
【解析】解：
开关S1闭合，开关S2断开时，电流表、电阻、灯泡串联接入电路，电压表测量电阻和灯泡两端的总电压；电流表测量电路中的电流；
当开关S2闭合后，对灯泡短路，电路中只有电阻R连入，电压表测量电阻两端的电压；电流表测量电路中的电流；
由图2可知电流表示数为0.1A，即开关S2闭合之前电路中的电流为I前=0.1A；
由图3可知电流表示数为0.3A，即开关S2闭合之后电路中的电流为I后=0.3A；
则I前
故选：A。
开关S1闭合，开关S2断开时，电流表、电阻、灯泡串联接入电路，电压表测量电阻和灯泡两端的总电压；电流表测量电路中的电流；
当开关S2闭合后，对灯泡短路，电路中只有电阻R连入，电压表测量电阻两端的电压；电流表测量电路中的电流；
读出图2和3中的电流表示数，即可判断开关S2闭合之前，S2闭合后电路中电流变化；根据欧姆定律即可判断定值电阻R两端的电压U的变化。
此题考查的是电流表的使用和欧姆定律的应用，注意电压表和电流表的测量对象的判断。
7.【答案】B
【解析】解：
A.电饭锅主要将电能转化为内能，故A错误；
B.电风扇主要将电能转机械能，故B正确；
C.电视机主要将电能转化为声能和光能，故C错误；
D.电烤箱主要将电能转化为内能，故D错误。
故选：B。
电流做功的过程，实际上就是能量转化的过程，消耗电能转化成其它形式的能。
本题考查了用电器中的能量转化，要知道电风扇主要部件是电动机，把电能转化为机械能。
8.【答案】B
【解析】解：
A、第一次只闭合开关S、S1，变阻器与R0串联，电压表测PA电阻丝两端的电压，电流表测电路的电流，因电压表接在滑片上(电压表可看做开路)，故变阻器的全部电阻丝接入电路，滑片移动时，变阻器接入电路的阻值不变，总电阻不变，由欧姆定律可知，电路的电流不变，
由此可知，图象中的水平线为本次情况下电流表与电压表示数的关系图象，电路中的电流恒为0.4A，P在B端时，电压表的示数最大为8V，
由欧姆定律可得，变阻器的最大阻值：R===20Ω，故A正确；
B、串联电路总电阻等于各分电阻之和，由欧姆定律和电阻的串联可得，R0的阻值：R0=-R=-20Ω=10Ω，
第二次只闭合开关S、S2，变阻器与R0和灯泡串联，电压表测滑动变阻器两端的电压，电流表测电路的电流，则结合A的分析可知，图象中的曲线为本次情况下电流表与电压表示数的关系图象；
滑片P从B端向A端移动时，直至小灯泡正常发光，由图象知，灯的额定电流为：IL=0.5A，此时电压表示数为1V，
由欧姆定律可得，R0的电压为：U0=ILR0=0.5A×10Ω=5V，
由串联电路电压的规律，灯的额定电压为：UL=U-U滑'-U0=12V-1V-5V=6V，
小灯泡的额定功率为：PL=ULIL=6V×0.5A=3W，
根据P=知，白炽灯L正常工作1min消耗的电能为：W=PLt=3W×60s=180J，故B错误；
CD、由图知电流的变化范围为0.3A∼0.5A，
所以R0的最小功率为：P0小=I小2R0=(0.3A)2×10Ω=0.9W，
R0的最大功率为：P0大=IL2R0=(0.5A)2×10Ω=2.5W，故CD正确。
故选：B。
(1)第一次只闭合开关S、S1，分析电路连接和电表测量的物理量及电流的流向，确定电路的电流不变，找出对应的电流表与电压表示数的关系图象，由图象知电路的电流和P在B端时最大电压，由欧姆定律求出R；
(2)由欧姆定律和电阻的串联得出R0；
第二次只闭合开关S、S2，变阻器与R0和灯串联，滑片P从B端向A端移动时，直至小灯泡正常发光，由图知，灯的额定电流和电压表示数为1V，由欧姆定律求出R0的电压，由串联电路电压的规律求出灯的额定电压，根据P=UI求出小灯泡的额定功率，根据W=Pt算出白炽灯L正常工作1min消耗的电能；
(3)由图象可知电流的范围，根据P=I2R0算出R0功率的最大值和最小值。
本题考查串联电路的规律及欧姆定律和电功率公式的运用，关键是从图中获取有效信息和电路的分析。
9.【答案】D B A C 下 排除二氧化氮气体所受重力对实验的影响
【解析】解：
A、两块表面干净的铅块挤压在一起，可吊起一定质量的物体，说明分子之间存在引力；
B、加热使水沸腾，水的内能增加，说明热传递可以改变内能；水蒸气将木塞冲出，水蒸气的内能转化为机械能；
C、抽开中间的玻璃板，两种气体混在一起，说明分子在不停地做无规则运动；
D、绳子摩擦使铜管内乙醚温度升高，内能增加，说明做功可以改变内能。
所以：(1)说明做功可以改变物体内能的是D；热机是利用燃料的内能对外做功的机械，所以热机的工作原理与B相同。
(2)说明分子之间有作用力的是A；说明分子是在永不停息地运动的是C；
(3)如果把装着红棕色二氧化氮气体的瓶子放在上面，空瓶子放在下面，由于二氧化氮的密度大于空气密度，在重力作用下也会出现相同的现象，不能说明分子在不停地做无规则运动，为排除二氧化氮气体所受重力对实验的影响，把二氧化氮气体的瓶子放在下面。
故答案为：(1)D；B；(2)A；C；(3)下；排除二氧化氮气体所受重力对实验的影响。
(1)(2)逐个分析ABCD四个物理情景，确定其包含的物理规律或道理，即可得到答案。
(3)两种不同物质相互接触时，彼此进入对方的现象是扩散，扩散表明分子不停地进行无规则的运动。
此题考查的是我们对分子动理论、改变内能的方法的掌握和再现，属于基本规律的考查。在平时对教材中的图片要多观察、多留心。
10.【答案】3L2短路 相同 不能 UAC=UAB+UBC
【解析】解：(1)该电压表是大量程，分度值是0.5V，故此时的示数是3V；
据题意可知，闭合开关时，发现小灯泡L1亮，L2不亮，该同学于是将电压表连在图中A、B两点，此时电压表有示数，当电压表接到B、C两点，电压表示数为零，既说明L2短路；
(2)排除故障后，闭合开关，两只小灯泡均能发光，重新测量的结果为：UAB=1.5V，UBC=1.5V，UAC=3V，既两个灯泡的电压相同，既说明两个灯泡的规格相同，这样进行的实验结论是不具有普遍性的，既不能得到普遍性的规律；
(3)通过正确的实验操作，可以得到串联电路中用电器两端的电压与电源两端的电压的关系式为：UAC=UAB+UBC
故答案为：(1)3；L2短路；(2)相同；不能；(3)UAC=UAB+UBC
(1)据电压表的量程，结合分度值分析即可判断；
电压表应与被测电路并联，如果电压表示数为零，可能与电压表并联的电路短路，或电压表并联电路之外电路存在断路；如果电压表示数较大，接近电源电压，说明电压表两接线柱与电源两极相连，电压表并联电路断路。分析表中实验数据，看两灯泡电压与串联电压间的关系，然后得出结论；
(2)在进行该实验时，一定用不同规格的灯泡再进行实验，这样得出的结论更具有普遍性；
(3)据串联电路中电压的规律分析即可判断。
本题考查了电路故障的判断和电压表的正确使用等，重点考查了学生利用所学知识解决问题的能力，对学生的能力要求较高。
11.【答案】①1.5；②大于；b；③2.0；0.5；4；调节滑动变阻器重复以上操作，多测几组数据。
【解析】解：①由表格中的信息可知，在电阻不变的情况下，当电压变为原来的几倍时，电流就会变为原来的几倍，故表格中的数据为1.5V；
②用5Ω的电阻完成实验后，然后将10Ω的电阻接入电路，则电压表的示数会变大，大于2V；要使电压表的示数不变，应增大滑动变阻器的阻值，增大滑动变阻器的电压，从而减小电压表的示数，故将滑片向b端滑动；
③如图2所示，电压表采用了0∼3V量程，最小分度为0.1V，因此示数为2.0V；
电流表采用0∼0.6A量程，最小分度为0.02A，因此示数为0.5A；
电阻R的值为：R=UI=2V0.5A=4Ω；
通过一组数据直接计算的定值电阻阻值不准确，实验中应通过调节滑动变阻器来多次测量定值电阻的阻值并取平均值，其目的是为了减小误差。
故答案为：①1.5；②大于；b；③2.0；0.5；4；调节滑动变阻器重复以上操作，多测几组数据。
①根据表格中电流和电压的关系分析；
②根据串分压的知识判断电压表的示数变化情况并判断出滑片的移动方向；
③根据所选的量程，确定最小分度值，结合指针位置进行读数，利用R=UI计算电阻；定值电阻多次测量求平均值是为了减小误差。
本题考查了伏安法测电阻的实验，是初中物理非常重要的一个实验，要熟练掌握电压表、电流表、及滑动变阻器的正确使用。
12.【答案】A、B0.6大 电压 温度 正确 C
【解析】解：(1)L1和L2的额定电流均小于0.6A，电流表选择0∼0.6A，电流表串联在电路中。
滑动变阻器已经选择下面D接线柱，上面任意选择一个接线柱，滑动变阻器串联在电路中。
所以，电流表的“0.6”接线柱与滑动变阻C(或D)相连，电压表的“-”接线柱与灯泡左端相连。
如下图：
(2)闭合开关，灯L1几乎不发光→电路电流太小→电路电阻太大，并且移动滑动变阻器滑片，灯泡亮度不改变，滑动变阻器都接下面A、B两个接线柱。
(3)小灯泡的额定电压为2.5V，由图可知，当小灯泡两端的电压为2.5V时，小灯泡的实际功率为0.6W，此时实际功率等于额定功率，所以额定功率为0.6W。
(4)从实验1→实验2→实验3，灯泡越来越亮，灯泡实际功率越大。
(5)L1的额定功率为2.5V，电压表选择0∼3V量程。
L2的额定功率为3.8V，电压表选择0∼15V量程。
所以L2替换L1，同时更换电压表量程。
(6)①灯丝电阻受温度影响较大，灯泡在不同电压下，温度不同，灯丝中电阻不同，计算平均值代表灯丝电阻无意义，小雷忽略温度对电阻的影响。
②L1换成定值电阻，能保持电阻不变，通过改变电压来改变电流能探究电流跟电压的关系。
(7)电饭锅与电源线串联，流过它们的电流I相等，电源线很热，说明电源线电阻产生的热量多，电源线电阻比较大。导体的电阻与导体材料、导体长度、导体横截面积有关，电饭锅电源线的材料、长度一定，电阻较大，是因为电源线横截面积太小，电源线太细造成的，故选C。
故答案为：(1)如上图；(2)A、B；(3)0.6；(4)大；(5)电压；(6)①温度；②正确；(7)C。
(1)本题还有电压表、电流表、滑动变阻器没有连接在电路中，连接时要注意电压表、电流表的量程选择和正负接线柱、以及连接方式，滑动变阻器已经选定了下面接线柱，上面接线柱任意选择，注意连接方式即可。
根据电路图，从电源正极开始，依次连接各元件，到电源负极，补齐遗漏的导线，最后把电压表并联在灯泡两端。
(2)灯泡L1几乎不发光，说明电路是通路，但是电流太小，并且移动串联在电路中的滑动变阻器的滑片，灯泡亮度不变，说明电路中的电阻太大，滑动变阻器又不起作用，是滑动变阻器把下面两个接线柱接入电路了。
(3)小灯泡两端的电压为额定电压时，小灯泡的实际功率与额定功率相同。
(4)比较灯泡亮度增大时，可以判断灯泡的实际功率，因为灯泡的亮度由灯泡的实际功率决定的。
(5)L1的额定电压为2.5V，电压表选择0∼3V量程；L2的额定电压为3.8V，电压表选择0∼15V量程；更换灯泡，同时更换电压表的量程。
(6)①导体电阻大小跟导体长度、横截面积、材料、温度有关；灯丝电阻受温度影响较大，定值电阻阻值受温度影响较小，从温度上考虑。
②电流跟电阻和电压同时有关，L1换成定值电阻，电阻一定，可以探究电流跟电压的关系。
(7)电饭锅与电源线串联，流过它们的电流相等，电源线很热，说明电源线电阻产生的热量多，电阻大，根据影响电阻大小的因素分析原因。
本题容量很大，涉及到很多知识点，由电路图连接实物图，电压表、电流表量程的选择，连接方式，滑动变阻器接线柱的选择，实验操作过程，表格设计，实际功率与亮度关系，电阻大小影响因素，欧姆定律等等。综合性很强，是很难的综合性习题。
13.【答案】做功 热传递 比热容 60 15
【解析】解：在汽油机的压缩冲程中，压缩气体时对气体做功，气体的内能增大，气体的温度升高；
此时如果外面被水包围，这样汽缸和水之间就有温度差，热量会从高温的汽缸传向低温的水，汽缸内能就会减小；
因为水的比热容相对较大，所以在质量相同的情况下可以吸收更多的热量；
汽油机的一个工作循环是由吸气、压缩、做功和排气四个冲程组成，一个工作循环活塞上下往复2次，曲轴转动2周，对外做功一次。
飞轮转速为1800r/min=30r/s，也就是1s飞轮转动30r，完成60个冲程，对外做功15次。
故答案为：做功；热传递；比热容；60；15。
解决此题要知道：①做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，温度升高；
②发生热传递的条件是物体之间有温度差，热量会从高温物体传向低温物体；
③一个工作循环中，只有做功冲程对外做功，活塞往复运动2次，曲轴转动2周。
本题主要考查学生对改变物体内能方法的了解和掌握、结合水的比热容特点联系生产生活进行应用，及利用四冲程内燃机的工作过程分析问题。
14.【答案】内 4.2×107 250
【解析】解：(1)古人“钻木取火”，摩擦生热，是通过做功的方式使机械能转化为内能；
(2)秸秆煤完全燃烧释放的热量：Q放=m秸秆煤q秸秆煤=2kg×2.1×107J/kg=4.2×107J。
由题意可知，水吸收的热量为：Q吸=Q放=4.2×107J；
由Q吸=cmΔt可得，水的质量：m=Q吸c水(t-t0)=4.2×107J4.2×103J/(kg⋅℃)×(60℃-20℃)=250kg。
故答案为：(1)内；(2)4.2×107；250。
(1)改变物体内能的方法有两个：做功和热传递；
(2)知道秸秆煤的质量和秸秆煤的热值，利用公式Q放=mq可计算秸秆煤完全燃烧放出的热量；知道水的初温度和末温度、水的比热容，根据Q放=Q吸=cmΔt可计算出水的质量。
本题考查学生对改变内能的方法、燃料完全燃烧放出热量公式和吸热公式的掌握和运用，是一基础题。
15.【答案】摩擦 并联
【解析】解：(1)擦过的镜面因摩擦而带上电荷，所以能够吸引细小绒毛；
(2)房间内的照明灯和电视机可以单独工作，互不影响，所以是并联的。
故答案为：摩擦；并联。
(1)两个物体互相摩擦时，因为不同物体的原子核束缚核外电子的本领不同，所以其中必定有一个物体失去一些电子，另一个物体得到多余的电子，摩擦过的物体具有吸引轻小物体的现象；
(2)在串联电路中电流只有一条路径，各用电器之间相互影响；在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作。
本题主要考查对摩擦起电、串并联电路中各用电器工作特点的了解。
16.【答案】220；并联
【解析】
【分析】
家庭电路的电压为220V，家用电器在使用时互不影响，为并联；开关和所控制的用电器是串联的。
本题考查了家庭电路的电压、家用电器的连接方式，属于基础题目。
【解答】
在我们国家的家庭电路中，家用电器正常工作的电压为220V；
电灯、电视机、电扇等用电器在使用时互不影响，为并联；
故答案为：220；并联。
17.【答案】小 铜丝长度变短，横截面积变大
【解析】解：导体的电阻与导体的材料、长度、横截面积有关，在材料相同时，长度越大，横截面积越小，电阻越大；
一段铜丝，对折起来扭成一股后，它的长度变短，而横截面积变大，所以它的电阻变小。
故答案为：小；铜丝长度变短，横截面积变大。
电阻大小和材料，温度，长度，横截面积都有关系；导体的长度、材料相同时，横截面积越小，电阻越大；导体的横截面积、材料相同时，长度越长，电阻越大。
解决此类问题的关键是弄清导体电阻大小与导线长度和横截面积的关系，属于基础性题目，比较简单。
18.【答案】4.5V10
【解析】解：(1)由电路图可知，三灯泡串联，电压表V1测L1与L2两端的电压之和，电压表V2测L2与L3两端的电压之和，因串联电路中总电压等于各分电压之和，
所以，L1两端的电压：
U1=U-UV2=12V-9V=3V，
灯L2两端的电压：
U2=UV1-U1=7.5V-3V=4.5V。
(2)因为三灯泡串联，根据串联电路中电流处处相等的特点可知：I1=I2=0.3A，
根据I=UR可得：
R1=U1I1=3V0.3A=10Ω。
故答案为：4.5V；10。
(1)由电路图可知，三灯泡串联，电压表V1测L1与L2两端的电压之和，电压表V2测L2与L3两端的电压之和，根据串联电路的电压特点求出灯L2两端的电压。
(2)根据串联电路的电路特点可知通过L1的电流，根据图象得出对应的电压，根据欧姆定律求出L1的电阻。
本题考查了串联电路的电流特点和欧姆定律的应用，关键判断出电压表的测量对象。
19.【答案】2：1 1：3
【解析】解：当甲、乙均为电压表时，闭合开关S，R1和R2串联，甲测电源的电压，乙测R2两端的电压，
因为U甲：U乙=3：2，所以U：U2=3：2，
根据串联电路的分压作用知：
U1：U2=(3-2)：2=1：2，
又因为串联电路各部分电压之比等于电阻之比，
所以两电阻之比为：R1：R2=1：2；
当甲、乙均为电流表时，断开开关S，R1和R2并联，甲电流表测量R2的电流，乙电流表测量R1和R2总电流；
因为并联电路中各支路电流之比等于各电阻的反比，
所以通过R1与R2的电流之比：I1：I2=R2：R1=2：1，
两表示数之比为：I2：I=1：(2+1)=1：3。
故答案为：2：1；1：3。
若甲、乙均为电压表时，闭合开关S，R1和R2串联，甲测电源的电压，乙测R2两端的电压；已知电压表示数之比，根据串联电路电压规律，以及串联电路各部分电压之比等于各电阻之比求出电阻之比。
若甲、乙均为电流表时，断开开关S，R1和R2并联，甲电流表测量R2的电流，乙电流表测量R1和R2总电流；根据并联电路各支路电流之比等于各分电阻的反比求出支路电流之比，然后再根据干路电流等于各支路电流之和求出甲、乙两表的示数之比。
分清开关的连接方法和电表的更换时电路的连接方法是解决本题的关键。
20.【答案】4400W30000.01600
【解析】解：
(1)“220V”是指这个电能表的工作电压为220V。
“20A”是指这个电能表平时工作允许通过的最大电流为20A，
电路最大功率为：P=UI=220V×20A=4400W。
(2)“3000r/kW⋅h”表示每消耗1kW⋅h的电能，电能表上的转盘转过3000转；
电能表转盘转30转消耗的电能：
W=303000kW⋅h=0.01kW⋅h，
该用电器的功率：
P=Wt=0.01kW⋅h160h=0.6kW=600W。
故答案为：4400W；3000；0.01；600。
电能表是测量消耗电能的仪表，掌握电能表表盘上各参数的含义：
(1)“220V 20A”：“220V”指这个电能表的工作电压为220V，“20A”是指这个电能表平时工作允许通过的最大电流为20A；根据P=UI可以计算电路的最大功率。
(2)“3000r/kW⋅h”是指接在这个电能表上的用电器，每消耗1kW⋅h的电能，电能表上的转盘转过3000转。先求出电能表的转数为30转时消耗的电能，还知道工作时间，根据公式P=Wt可求用电器的功率。
本题考查消耗电能的计算和功率的计算，关键是公式及其变形的应用，要学会对电能表参数的理解。
21.【答案】14400；0.8
【解析】解：
(1)一次充电存储的电能：
W=UIt=4.0V×1A×3600s=14400J；
(3)手机充满电一次能够持续通话的实际时间可长达5h，手机通话时的功率：
P=Wt=14400J5×3600s=0.8W.
故答案为：14400；0.8.
电池的容量1000mA⋅h表示，该电池以I=1000mA=1A电流放电，可放电1h，由公式W=UIt可以求出电池储存的电能；
已知电能及放电时间，由P=Wt可求出手机在通话状态时的功率．
本题考查了电池充电、放电过程中电能与电功率的计算，关键是明白电池所标参数的物理意义，这是本题的难点也是重点．
22.【答案】解：(1)由电路图可知，旋转开关接2时，电路为R1的简单电路，电热壶处于保温挡，
由P=UI=U2R可得，R1的阻值：R1=U2P保温=(220V)2110W=440Ω；
(2)旋转开关接3时，R1与R2并联，电热壶处于加热挡，
因并联电路中各支路两端的电压相等，
所以，电阻R2的电功率：P2=U2R2=(220V)248.4Ω=1000W，
因并联电路中各支路独立工作、互不影响，
所以，加热挡的额定功率：P加热=P保温+P2=110W+1000W=1110W；
(3)电热壶内装有水的体积：V=1L=1dm3=1×10-3m3，
由ρ=mV可得，水的质量：m=ρV=1.0×103kg/m3×1×10-3m3=1kg，
则水吸收的热量：Q吸=cm(t-t0)=4.2×103J/(kg⋅℃)×1kg×(100℃-25℃)=3.15×105J；
(4)不计热量损失的情况下，消耗的电能：W=Q吸=3.15×105J，
则电热壶的实际加热功率：P加热'=Wt'=3.15×105J300s=1050W。
答：(1)R1的阻值为440Ω；
(2)加热挡的额定功率为1110W；
(3)水吸收的热量是3.15×105J；
(4)电热壶的实际加热功率是1050W。
【解析】(1)由电路图可知，旋转开关接2时，电路为R1的简单电路，电热壶处于保温挡，根据P=UI=U2R求出R1的阻值；
(2)旋转开关接3时，R1与R2并联，电热壶处于加热挡，根据并联电路的电压特点和P=UI=U2R求出电阻R2的电功率，并联电路中各支路独立工作、互不影响，加热挡的额定功率等于保温功率加上电阻R2的电功率；
(3)知道电热壶内装有水的体积和水的密度，根据m=ρV求出水的质量，又知道水的初温、末温以及比热容，根据Q吸=cm(t-t0)求出水吸收的热量；
(4)不计热量损失的情况下，消耗的电能和水吸收的热量相等，根据P=Wt求出电热壶的实际加热功率。
本题考查了电功率公式和并联电路的特点、密度公式、吸入公式的综合应用等，涉及到的知识点较大，综合性强，有一定的难度。
23.【答案】解：(1)开关S、Sl闭合，S2断开，调节滑动变阻器使小灯泡正常发光时，灯泡L与R2串联，
因串联电路中总电压等于各分电压之和，且小灯泡正常发光，
所以，滑动变阻器两端的电压U2=U-UL=18V-15V=3V，
因串联电路中各处的电流相等，
所以，由P=UI可得，电路中的电流I=IL=PLUL=5W15V=13A，
由I=UR可得，小灯泡的电阻、滑动变阻器接入电路的阻值分别为RL=ULIL=15V13A=45Ω，R2=U2I=3V13A=9Ω；
(2)开关S、S2闭合，Sl断开时，R1与R2串联，电压表测R2两端的电压，
当电压表的示数为2V时，R1两端的电压U1=U-U2'=18V-2V=16V，
则电阻R1的电功率P1=U12R1=(16V)220Ω=12.8W；
(3)电压表改为“0∼15V”量程，由R1
即当开关S、Sl闭合，S2断开，且R2接入电路中的电阻最大时，电路的总功率最小，
因串联电路中总电阻等于各分电阻之和，
所以，电路的最小总功率P=U2R2大+RL=(18V)245Ω+45Ω=3.6W。
答：(1)开关S、Sl闭合，S2断开，调节滑动变阻器使小灯泡正常发光时，小灯泡的电阻为45Ω，滑动变阻器接入电路的阻值为9Ω；
(2)开关S、S2闭合，Sl断开，当电压表示数为2V时，电阻R1的电功率为12.8W；
(3)电压表改为“0∼15V”量程，当开关S、Sl闭合，S2断开，且R2接入电路中的电阻最大时，电路的总功率最小，最小功率为3.6W。
【解析】(1)开关S、Sl闭合，S2断开，调节滑动变阻器使小灯泡正常发光时，灯泡L与R2串联，小灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电路的电流特点和P=UI求出电路中的电流，利用欧姆定律求出小灯泡的电阻和滑动变阻器接入电路的阻值；
(2)开关S、S2闭合，Sl断开时，R1与R2串联，电压表测R2两端的电压，当电压表的示数为2V时，根据串联电路的电压特点求出R1两端的电压，利用P=UI=U2R求出电阻R1的电功率；
(3)电压表改为“0∼15V”量程，当R2的最大阻值与灯泡L串联时，电路的总电阻最大，由串联电路的分压特点可知此时电压表的示数，从而判断出电路安全，电路的总功率最小，据此判断开关的状态，根据电阻的串联和P=UI=U2R求出电路的最小总功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的综合应用，正确判断出电路总电阻最大时电路的连接方式是关键。
相关试卷
2023年湖北省武汉外国语学校中考物理模拟试卷（5月份）： 这是一份2023年湖北省武汉外国语学校中考物理模拟试卷（5月份），共18页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
2023年江苏省常州外国语学校中考物理二模试卷： 这是一份2023年江苏省常州外国语学校中考物理二模试卷，共8页。
2023年湖北省武汉市部分学校中考物理调研试卷(含答案)： 这是一份2023年湖北省武汉市部分学校中考物理调研试卷(含答案)，共25页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
