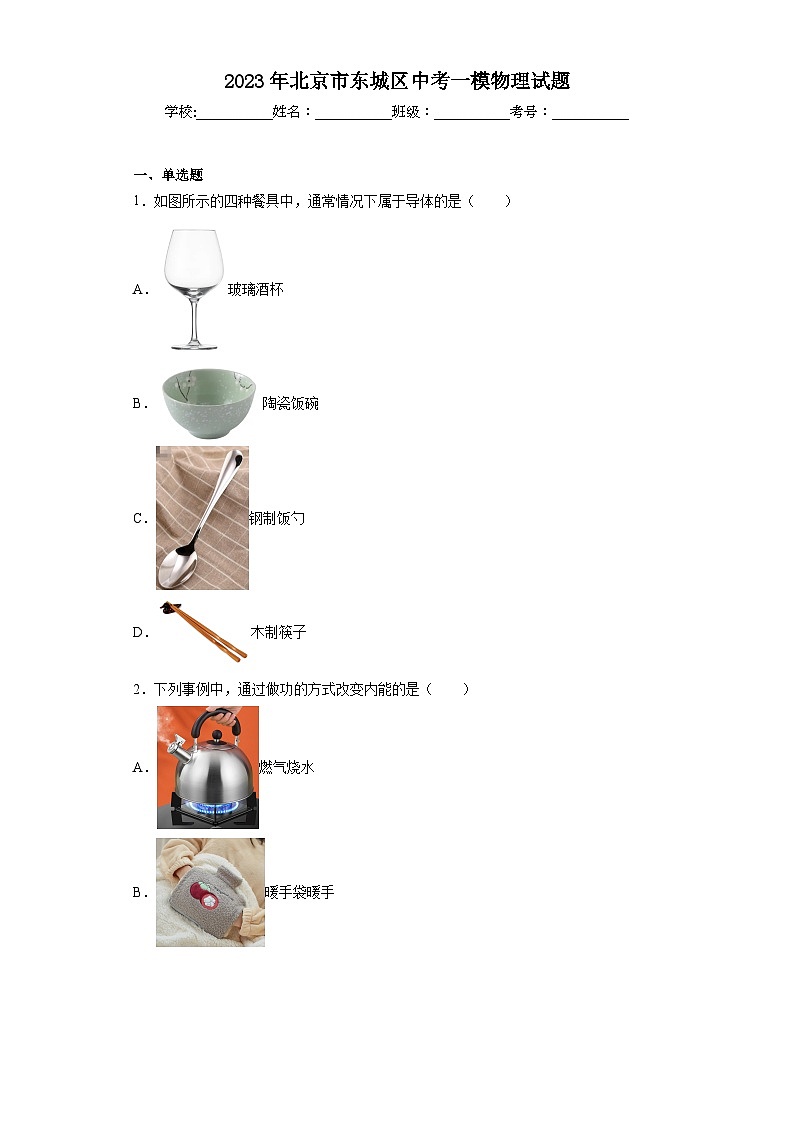

2023年北京市东城区中考一模物理试题

2023年北京市东城区中考一模物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．如图所示的四种餐具中，通常情况下属于导体的是（　　）

A．玻璃酒杯

B．陶瓷饭碗

C．钢制饭勺

D．木制筷子

2．下列事例中，通过做功的方式改变内能的是（　　）

A．燃气烧水

B．暖手袋暖手

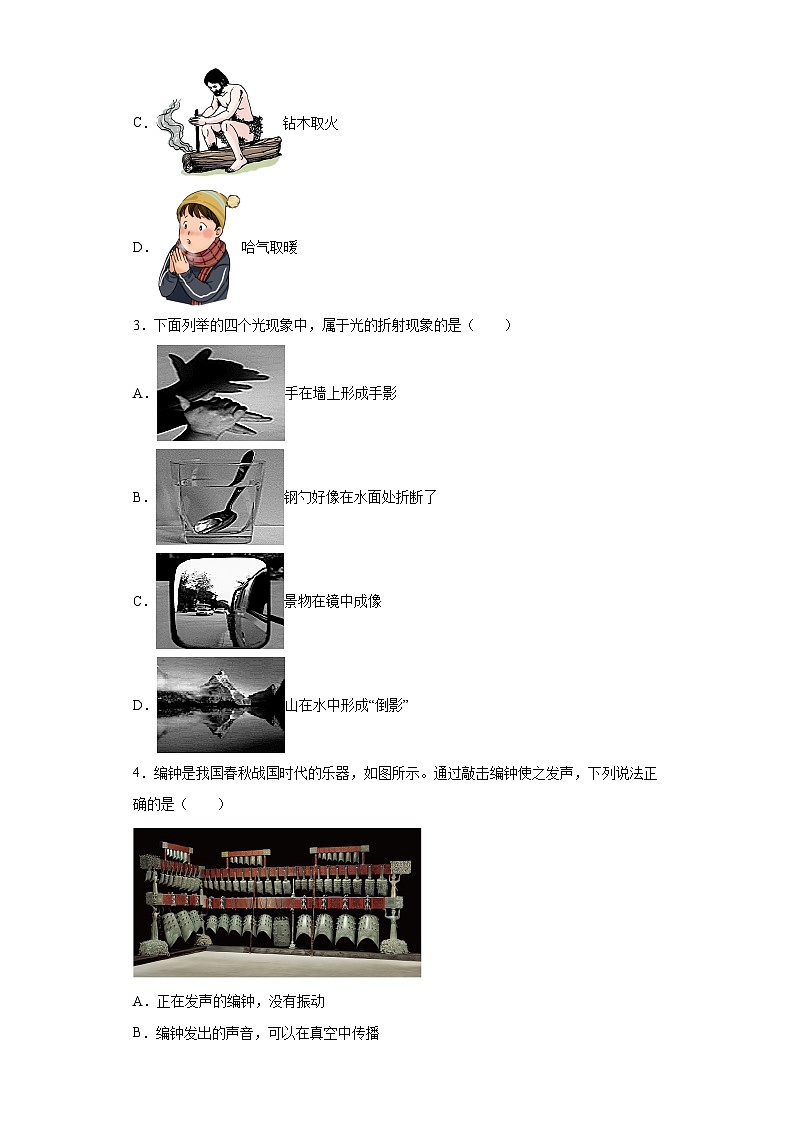

C．钻木取火

D．哈气取暖

3．下面列举的四个光现象中，属于光的折射现象的是（　　）

A．手在墙上形成手影

B．钢勺好像在水面处折断了

C．景物在镜中成像

D．山在水中形成“倒影”

4．编钟是我国春秋战国时代的乐器，如图所示。通过敲击编钟使之发声，下列说法正确的是（　　）

A．正在发声的编钟，没有振动

B．编钟发出的声音，可以在真空中传播

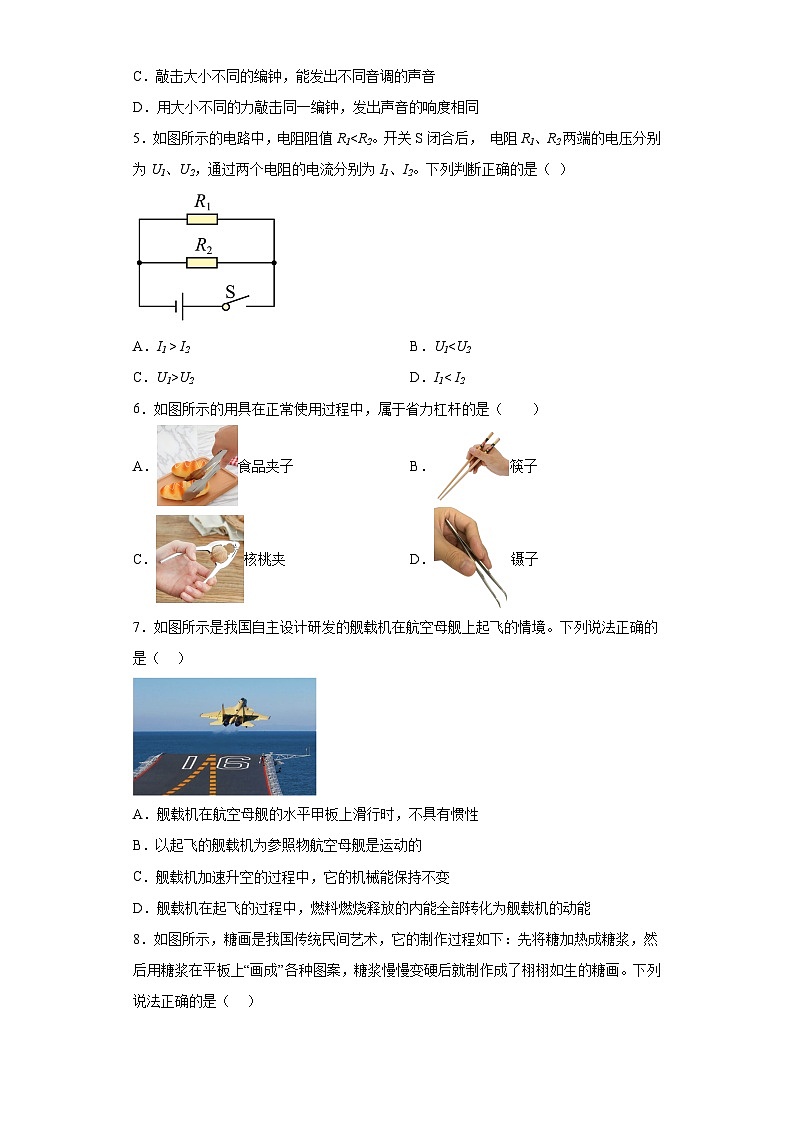

C．敲击大小不同的编钟，能发出不同音调的声音

D．用大小不同的力敲击同一编钟，发出声音的响度相同

5．如图所示的电路中，电阻阻值R1<R2。开关S闭合后， 电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。下列判断正确的是（ ）

A．I1 > I2 B．U1<U2

C．U1>U2 D．I1< I2

6．如图所示的用具在正常使用过程中，属于省力杠杆的是（　　）

A．食品夹子 B．筷子

C．核桃夹 D．镊子

7．如图所示是我国自主设计研发的舰载机在航空母舰上起飞的情境。下列说法正确的是（    ）

A．舰载机在航空母舰的水平甲板上滑行时，不具有惯性

B．以起飞的舰载机为参照物航空母舰是运动的

C．舰载机加速升空的过程中，它的机械能保持不变

D．舰载机在起飞的过程中，燃料燃烧释放的内能全部转化为舰载机的动能

8．如图所示，糖画是我国传统民间艺术，它的制作过程如下：先将糖加热成糖浆，然后用糖浆在平板上“画成”各种图案，糖浆慢慢变硬后就制作成了栩栩如生的糖画。下列说法正确的是（    ）

A．当糖完全加热成糖浆时，糖分子间不存在引力

B．糖画制作过程中，糖先熔化后凝固

C．糖画制作过程中，糖一直吸热

D．糖画制成后，糖分子被固定，不再做无规则运动

9．某种温度测试仪的电路，如图所示，其中为定值电阻，为热敏元件（阻值随温度升高而减小，电路图符号），电源两端的电压恒定不变。闭合开关，当热敏元件温度升高时，下列判断正确的是（    ）

A．电流表示数变小 B．电流表示数变大

C．电压表示数变小 D．电压表示数不变

10．小东在做“探究滑动摩擦力大小与哪些因素有关”的实验时，竖直向上拉动弹簧测力计使细线水平拉动木块沿水平木板做匀速直线运动，如图甲所示；将铁块放在木块上，再次通过弹簧测力计水平拉动木块，使木块和铁块沿同一水平木板做匀速直线运动，如图乙所示。下列说法正确的是（　　）

A．图甲所示实验中，细线对木块的拉力就是木块受到的滑动摩擦力

B．图乙所示实验中，木板受到的压力等于木块受到的重力

C．甲、乙两次实验，探究的是木块受到滑动摩擦力的大小与木块和木板接触面上压力大小是否有关

D．甲、乙两次实验，探究的是木块受到滑动摩擦力的大小与接触面的粗糙程度是否有关

11．如图甲所示的电路中，R为滑动变阻器，R0为定值电阻，电源电压恒定不变。在滑片P从滑动变阻器的一端移动到另一端的过程中，电压表的示数U与电流表的示数I变化情况如图乙所示，则根据图像信息可知（　　）

A．R0阻值是5Ω B．电路的最大总功率是11.2W

C．电源电压是7V D．滑动变阻器的最大阻值是30Ω

12．如图所示，在水平桌面上有甲、乙两个完全相同的烧杯，烧杯内盛有两种不同的液体，将体积相等的A、B两个物体分别放入两种液体中，静止时两烧杯内液面相平。若物体A的质量大于物体B的质量，下列说法正确的是（　　）

A．甲烧杯中液体的密度等于乙烧杯中液体的密度

B．物体A排开液体的重力小于物体B排开液体的重力

C．甲烧杯底受到液体的压力等于乙烧杯底受到液体的压力

D．甲烧杯对桌面的压强大于乙烧杯对桌面的压强

二、多选题

13．下列说法正确的是（    ）

A．一杯水的比热容比一桶水的比热容小

B．水和酒精吸收相同的热量，酒精升高的温度一定多

C．打开酒精瓶的瓶塞后，教室里弥漫着酒精味，这说明酒精分子不停地运动

D．汽油机的做功冲程中，燃气对外做功，将内能转化为机械能

14．如图所示的是有关磁现象的四个实验情境，下列说法正确的是（　　）

A．图甲：断开开关S时，小磁针静止，其指向如图所示，闭合开关S时，小磁针发生偏转，实验通过小磁针偏转推断出通电导线周围产生了磁场

B．图乙：闭合开关S，通过滑轨上的导体ab由静止变为运动推断出其受到了磁场力的作用

C．图丙：闭合开关S，当导体ab切割磁感线时，灵敏电流计的指针发生了偏转说明有感应电流产生

D．图丁：当螺线管通电时，通过观察周围铁屑的分布来判断螺线管周围磁场的方向

15．如图所示，滑轮组悬挂在水平支架上，某工人站在水平地面上竖直向下拉动绳子自由端，使物体A以0.2m/s的速度匀速上升。已知物体A重550N，每个滑轮重均为50N，不计滑轮组的绳重和摩擦。下列说法正确的是（　　）

A．绳子自由端拉力的功率为120W

B．支架对定滑轮的作用力为900N

C．2s内滑轮组对物体A做的功为220J

D．油轮组提升货物A的机械效率为61.1%

三、填空题

16．如图所示的物块的长度为______。

四、实验题

17．如图所示的体温计的示数为______℃。

五、填空题

18．如图所示的弹簧测力计的示数是_____N

19．小东利用蜡烛、透镜、光屏、光具座模拟照相机成像的实验。他将焦距为10cm的凸透镜固定在光具座上50cm刻线处，将光屏和点燃的蜡烛分别放在凸透镜的两侧，如图所示。为了找到烛焰清晰的像，小东应将光屏向______（选填“左”或“右”）移动。小东将光屏移到某一位置时，光屏上呈现烛焰清晰的像，则该像是______（选填“实”或“虚”）像。

六、实验题

20．小东在实验室测量某种液体的密度，下面是他实验中的主要步骤。请你把他的实验步骤补充完整。

（1）小东把天平放在水平桌面上，发现指针偏向分度盘中央刻度线的左侧，如图甲所示，为使天平横梁水平平衡，他应将平衡螺母向______端移动；

（2）用调节好的天平测出烧杯和杯内液体的总质量为80.9g；

（3）将烧杯内的部分液体倒入量筒，液面静止时如图乙所示；

（4）用天平测量烧杯和杯内剩余液体的质量，天平横梁水平平衡时砝码和游码的位置如图丙所示，则烧杯和杯内剩余液体的总质量是______ g；

（5）根据小东测得的数据可知待测液体的密度为______g/cm3。

21．小明在“探究液体压强与哪些因素有关”的实验中，进行了如图甲、乙所示的操作，他发现甲、乙两图中的形管液面高度差不同。

他所探究的问题是______。

22．如图所示，小东用“探究萘熔化特点实验”装置进行实验，在实验中记录了加热时间、萘的温度和萘的物态，实验数据如下表所示。

注：□表示萘处于固态，▲表示萘刚有液态出现，△表示萘处于固液共存态，●表示萘刚好完全变为液态，○表示萘处于液态

（1）如图采用水浴法加热的好处是：______；

（2）由表格信息可知萘熔化过程所持续的时间为______min；

（3）依据表格中的信息请总结一条萘熔化过程中的特点______。

23．如图所示是“探究电流通过导体产生的热量与电流大小的关系”的实验装置，其中、、是发热的电阻丝，、分别安装在两个气密性良好的密封容器中，密封容器内有相同质量的空气，两容器各接一个相同的形管，形管另一端开口，两形管内注入等量的同种液体。

（1）小明想探究电流通过导体产生的热量与电流大小的关系，则和的电阻大小应该满足______（选填“>”“<”或“=”）；

（2）在实验过程中发现两个形管中的液面高度差均较小，实验现象不明显，导致上述现象的原因可能是______。

24．小东用图甲所示的电路测量额定电压为的小灯泡正常发光时的电阻。

（1）如图甲所示，闭合开关前，应将滑动变阻器的滑片移动至______（选填“A”或“B”）端；

（2）闭合开关后，移动滑动变阻器的滑片，当电压表示数为时，电流表的示数如图乙所示，此时通过小灯泡的电流为______，该小灯泡正常发光时的电阻为______（结果保留1位小数）。

25．请利用如图所示的海绵、木板、六个相同的砝码，其中海绵置于一透明盒内，盒的一侧标有能显示海绵形变大小的刻度，压力的作用效果可以用海绵的形变程度x表示，木板、砝码重力已知且木板的底面积比海绵稍小，设计实验证明：当物体受力面积S一定时，受力面上的压力F越大，压力的作用效果就越明显。

（1）为了方便测量受力面上的压力大小，可以用静止在水平面上的物体所受的重力大小表示其对水平面的压力大小，请分析说明这一操作的依据；

（2）画出实验数据记录表格；

（3）请用画图或文字表述的方式描述实验步骤，要求体现出主要操作，写出要测量或记录的物理量。

七、综合题

26．请阅读《白鹤梁水下博物馆》并回答问题。

白鹤梁水下博物馆

白鹤梁水下博物馆位于重庆市涪陵区长江岸边，它被联合国教科文组织誉为“世界首座非潜水可到达的水下遗址博物馆”，是世界水文资料的宝库。

白鹤梁原本是一块长江边上的天然的巨型石梁，是古人用于观测长江的水文站，其具有不朽的水文历史价值和文学艺术价值。在三峡工程蓄水之前，唯有在冬季枯水期，人们才有幸一睹白鹤梁题刻的风姿。为了保护这块意义非凡的石梁，中国工程院院士于2001年提出“无压容器”水下博物馆建造方案，即在水下40米的白鹤梁外修建一个钢筋混凝土“罩体”，与长江水隔离。为了“无压”，罩子内部也要蓄满水，只不过这里面的水是经过过滤、净化，非常干净的长江水，使“罩体”基本处于水压平衡的状态,同时防止江水常年对白鹤梁遗址原体的冲刷损坏。

“罩体”内沿白鹤梁体修建了一条参观廊道，由耐压金属和23个玻璃观察窗构成，游人可沿着参观廊道近距离观看、研究白鹤梁上的题刻。照明系统采用LED技术，寿命长、光照好、节能省电，另有先进的循环水系统、防水系统、水下实时摄影系统。

这一极具创新设想的工程实施，为水下文化遗产的原址保护提供了成功的工程范例。

请根据上述材料，回答下列问题：

（1）白鹤梁的“无压容器”保护方案中混凝土罩体内应当______（填写正确选项前的字母）；

A．蓄满水    B．排空水    C．抽真空

（2）冬季枯水期白鹤梁混凝土保护罩所承受江水压强与非枯水期相比将______（选填“增大”“减小”或“不变”）；

（3）“罩体”内沿白鹤梁体修建的参观廊道上有玻璃观察窗，其面积约为0.5m2，已知ρ水=1.0×103kg/m3，g取10N/kg。则观察窗所承受的江水的压力约为______N。

八、计算题

27．如图所示，电源两端电压U为6V恒定不变，电阻R1阻值为10Ω。闭合开关S后，电流表A的示数I为1A。求：

（1）电流表A1的示数I1；

（2）电阻R2的电功率。

28．如图所示，物块A有三分之二的体积浸在烧杯的水中静止时，弹簧测力计的示数F1=0.5N。已知物块A重为3N，水的密度ρ水=1.0×103kg/m3，g取10N/kg。

（1）画出如图所示的情境中物块A的受力分析示意图；

（2）求物块A的体积；

（3）若将物块A从弹簧测力计上取下放入该烧杯中（水足够多），求物块A静止时所受的浮力大小。

参考答案：

1．C

【详解】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体包括：塑料、陶瓷、橡胶、空气、玻璃、干木柴等。所以，玻璃酒杯、陶瓷饭碗、木制筷子是常见的绝缘体。钢制饭勺是金属制品，是导体，故C符合题意，ABD不符合题意。

故选C。

2．C

【详解】ABD．燃气烧水、暖手袋暖手和哈气取暖都是通过热传递方式来改变物体内能，故ABD不符合题意；

C．钻木取火是通过做功的方式来改变物体内能，故C符合题意。

故选C。

3．B

【分析】光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。

【详解】A．手在墙上形成手影，是因为光在同一均匀介质中沿直线传播，故A不符合题意；

B．根据光的折射，当光从空气斜射入水中或者其他介质中时，折射光线向法线方向偏折，出现了钢勺好像在水面处折断了的现象，如同插入水中的筷子向上弯折的道理是一样，故B符合题意；

C．汽车观后镜，是利用凸面镜能使光线发散的特点扩大视野，是光的反射原理，故C不符合题意；

D．平静的水面相当于平面镜，山在水中形成“倒影”是平面镜成像，平面镜成像属于光的反射，故D不符合题意。

故选B。

4．C

【详解】A．一切正在发声的物体都在振动，敲击编钟时发出的声音是由编钟振动产生的，故A错误；

B．声音的传播需要介质，声音可以在固体、液体、气体中传播，声音不能在真空中传播，故B错误；

C．敲击大小不同的编钟，编钟振动的频率不同，所以发出声音的音调不同，故C正确；

D．用不同力度去敲击编钟，编钟的振幅不同，发出的声音的响度不同，故D错误。

故选C。

5．A

【详解】AD．电阻R1、R2并联，所以U1= U2，因为R1<R2，由，故I1 > I2，故A正确，D错误；

BC．电阻R1、R2并联，所以U1= U2，故BC错误；

故选A。

6．C

【详解】A．食品夹子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A不符合题意；

B．筷子在使用过程中，动力臂小于阻力臂，属于费力杠杆，故B不符合题意；

C．核桃夹在使用过程中，动力臂大于阻力臂，属于省力杠杆，故C符合题意；

D．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故D不符合题意。

故选C。

7．B

【详解】A．一切物体都具有惯性，惯性只与质量有关，与物体的运动状态无关，故A错误；

B．舰载机与航空母舰之间的位置不断发生变化，所以以舰载机为参照物，航空母舰是运动的，故B正确；

C．舰载机加速升空的过程中，速度变大，动能变大，高度变大，重力势能变大，所以机械能变大，故C错误；

D．由于燃料无法完全燃烧，所以舰载机在起飞的过程中，燃料燃烧的化学能只有一部分转化成的舰载机的动能，故D错误。

故选B。

8．B

【详解】A．分子之间存在相互作用的引力和斥力，当糖完全加热成糖浆时，糖分子间也存在引力，故A错误；

BC．糖先在高温下熔化成液态，后冷却凝固成固态，糖的物态变化是先熔化后凝固，熔化吸热，凝固放热，故B正确，C错误；

D．分子之间在永不停息地做无规则运动，糖画制成后，分子之间也做无规则运动，故D错误。

故选B。

9．B

【详解】已知R2为热敏电阻，其阻值随温度升高而减小。由图可知定值电阻R1、热敏电阻R2串联，电流表测电路电流，电压表测定值电阻R1两端电压，闭合开关S，当所测物体温度升高时，热敏电阻R2阻值减小，则通过电路电流增大，即电流表示数变大；定值电阻R1阻值不变，通过电流增大，根据U=IR可知，两端电压增大，即电压表示数变大。故ACD错误，B正确。

故选B。

10．C

【详解】A．图甲中，对木块受力分析，木块受到滑动摩擦力与细线对木块的拉力，二力平衡，故A错误；

B．由图可知，木块上放着铁块，所以木板受到的压力大小等于木块和铁块的总重力，故B错误；

CD．甲、乙两次实验压力大小不同，接触面的粗糙程度相同，所以探究的是滑动摩擦力的大小与压力大小的关系，故C正确，D错误。

故选C。

11．A

【详解】D．由电路图可知，R0和R串联，电压表测R两端的电压，电流表测电路中的电流，当滑动变阻器接入电路的电阻最小时，电路为R0的简单电路，由乙图可知，电路中的最小电流I最小=0.2A，R两端的电压UR=7V，则滑动变阻器的最大阻值

故D不符合题意；

A．电源电压

U=I最小(R+R0)=0.2A×(35Ω+R0)

电路中的最大电流I最大=1.6A，电源电压

U=I最大R0=1.6A×R0

电源电压恒定不变，则

0.2A×(35Ω+R0)=1.6A×R0

解得R0的阻值为5Ω，故A符合题意；

C．电源电压

U=I最大R0=1.6A×5Ω=8V

故C不符合题意；

B．电路的最大功率

P最大=UI最大=8V×1.6A=12.8W

故B不符合题意。

故选A。

12．D

【详解】B．物体A在甲液体中漂浮，所以物体A受到的浮力等于物体A的重力，即FA=GA，物体B在乙液体中沉底，所以物体B受到的浮力小于物体B的重力，即FB<GB，则

FA=GA>GB>FB

所以物体A受到的浮力大于物体B受到的浮力，由阿基米德原理可得，物体A排开液体的重力大于物体B排开液体的重力，故B错误；

A．由图可知，V排A<V排B，所以ρ甲>ρ乙，即甲烧杯中液体的密度大于乙烧杯中液体的密度，故A错误；

C．静止时两烧杯内液面相平，所以甲烧杯底部受到的液体压强大于乙烧杯底部受到的液体压强，两烧杯相同，所以甲烧杯底受到液体的压力大于乙烧杯底受到液体的压力，故C错误；

D．甲烧杯中液体的重力大于乙烧杯中液体的重力，烧杯的底面积相同，根据可得，甲烧杯对桌面的压强大于乙烧杯对桌面的压强，故D正确。

故选D。

13．CD

【详解】A．比热容是物质的一种特性，一杯水的比热容与一桶水的比热容相同，故A错误；

B．水和酒精吸收相同的热量，水的比热容较大，当水的质量等于酒精的质量时，酒精升高的温度一定多，而此时不知水和酒精的质量大小，无法得到水和酒精温度变化的大小关系，故B错误；

C．打开酒精瓶的瓶塞后，教室里弥漫着酒精味，这说明酒精分子不停地运动，是扩散现象，故C正确；

D．汽油机的做功冲程中，燃气释放的内能对外做功，将内能转化为机械能，故D正确。

故选CD。

14．ABC

【详解】A．闭合开关S，电路中有电流通过，通电导线周围存在磁场，小磁针受到磁场的作用发生偏转，故A正确；

B．闭合开关S，电路中有电流通过，通电导体由于受到磁场力的作用开始运动，故B正确；

C．实验丙，闭合开关后，导体ab在磁场中沿水平方向运动，做切割磁感线运动，电路中有感应电流，灵敏电流计指针发生偏转，故C正确；

D．当螺线管通电时，周围产生磁场，引起铁屑位置的变化，不能判断螺线管周围磁场的方向，故D错误；

故选ABC。

15．AC

【详解】A．物体A重550N，每个滑轮重均为50N，动滑轮上的绳子段数n=2，不计滑轮组的绳重和摩擦，绳子自由端拉力

物体A上升的速度为0.2m/s，则绳子自由端移动的速度

v绳=nv物=2×0.2m/s=0.4m/s

绳子自由端拉力的功率

P=Fv绳=300N×0.4m/s=120W

故A正确；

B．对支架受力分析可得，支架受到滑轮组的拉力和定滑轮的重力

F拉=3F+G定=3×300N+50N=950N

故B错误；

C．2s内物体A运动的高度

h=v物t=0.2m/s×2s=0.4m

滑轮组对物体A做的功

W=Gh=550N×0.4m=220J

故C正确；

D．滑轮组的机械效率

故D错误。

故选AC。

16．3.10

【详解】由图知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是1mm，即此刻度尺的分度值为1mm；物体左侧与0.00cm对齐，所以物块A的长度为3.10cm。

17．36.7

【详解】由图示知，体温计的分度值为0.1摄氏度，示数为36.7摄氏度。

18．1.0

【详解】由图示弹簧测力计可知，其分度值为0.1N，示数1.0N，

19．     左     实

【详解】[1][2]由图可知，当蜡烛位于0刻度线处，凸透镜位于50cm刻度线时，此时的物距为50cm，凸透镜的焦距为10cm，物距大于二倍焦距，像距应在一倍焦距与二倍焦距之间，由图可知，光屏到凸透镜的距离

v=75cm-50cm=25cm

此时光屏到凸透镜的距离大于二倍焦距，所以要向左移动光屏才能使光屏上呈现清晰像，成的是倒立、缩小的实像。

20．     右     53.4     1.1

【详解】（1）[1]调节天平横梁平衡时，指针指在分度盘中央刻度线的左侧，应当将横梁上的平衡螺母向右调节，直至平衡。

（4）[2]图丙中天平标尺的分度值为0.2g，剩余液体和烧杯的总质量

m1=20g+20g+10g+3.4g=53.4g

（5）[3]倒入量筒中液体的质量

m=80.9g-53.4g=27.5g

由图乙可知，倒入量筒中液体的体积为25mL，即25cm3，液体的密度

21．液体压强与液体密度的关系

【详解】液体压强与液体密度、深度有关。由图得，实验中控制金属盒在液体中的深度相同，液体密度不同，说明该实验探究的是液体压强与液体密度的关系。

22．     试管受热均匀     14

     熔化过程吸收热量，但温度不变

【详解】（1）[1]使用水浴加热方法可以使试管内的物体均匀受热，不会出现局部温度过高的状况。

（2）[2]由表中信息可得，4分钟时开始熔化，18分钟时熔化完全，则熔化所用时间为

t=18min-4min=14min

（3）[3]由表中数据可得，熔化过程中，虽然继续吸热，但温度保持不变。

23．     =     见解析

【详解】（1）[1]电阻丝在发热，其内能增加，这是通过电流做功改变物体的内能，小明想探究电流通过导体产生的热量与电流大小的关系，根据控制变量法，电阻和的电阻大小及通电时间要相同。

（2）[2]实验现象不明显的原因：装置气密性不好；电源电压太低，电路中的电流太小；电阻产生的热量少，膨胀不明显。

24．     B     0.3     8.3

【详解】（1）[1]如图甲所示，为了保护电路，闭合开关前，应将滑动变阻器的滑片移动至阻值最大的B端。

（2）[2]由图甲得，电流表测量灯泡电流，电流表的量程选择0~0.6A，分度值为0.02A，示数为0.3A，即此时通过小灯泡的电流为0.3A。

[3]由欧姆定律得，该小灯泡正常发光时的电阻

25．见解析

【详解】（1）静止在水平面上的物体受力平衡，物体受到的重力和水平面对物体的支持力是一对平衡力，大小相等，所以可以用静止在水平面上的物体所受的重力大小表示其对水平面的压力大小。

（2）实验时要记录压力大小和海绵的形变程度，压力大小通过放在木板上的砝码个数决定，所以表格如下所示：

（3）将透明盒放在水平桌面上，将木板放在海绵上，先将一个砝码放在木板上，测出海绵的形变程度x，将砝码个数和海绵的形变程度x记录在表格中，再依次将剩余砝码放在木板上，分别记录砝码个数和海绵的形变程度x。

26．     A     减小     2×105

【详解】（1）[1]由题意可知，为了“无压”，罩子内部也要蓄满水，为了“无压”，罩子内部也要蓄满水，故A符合题意，BC不符合题意。

故选A。

（2）[2]冬季枯水期水深减小，根据p=ρgh可知，白鹤梁混凝土保护罩所承受江水压强减小。

（3）[3]由题意可知，钢筋混凝土“罩体”在水下40m，则此处的液体压强

p=ρ水gh=1.0×103kg/m3×10N/kg×40m=4×105Pa

则观察窗所承受的江水的压力

F=pS=4×105Pa×0.5m2=2×105N

27．（1）0.6A；（2）2.4W

【详解】解：（1）闭合开关，两个电阻并联，电流表A测干路电流，A1测量电阻R1的电流；根据并联电路各支路两端的电压相等可得

U1=U2=U=6V

通过电阻R1的电流，即电流表A1的示数

（2）因并联电路中干路电流等于各支路电流之和，所以，通过电阻R2的电流

I2=I-I1=1A-0.6A=0.4A

电阻R2消耗的电功率

P2=U2I2=6V×0.4A=2.4W

答：（1）电流表A1的示数0.6A；

（2）电阻R2消耗的电功率2.4W。

28．（1）见解析；（2）3.75×10-4m3；（3）3N

【详解】解：（1）对物块A受力分析，物块A受竖直向下的重力，竖直向上的浮力，弹簧测力计的拉力，如图所示：

（2）由题意可知，弹簧测力计的示数为0.5N，物块A重为3N，则物块A受到的浮力

F浮=G-F1=3N-0.5N=2.5N

物块A有三分之二的体积浸在烧杯的水中静止，则物块A浸入水中的体积

则物块A的体积

（3）物块A重为3N，则物体A的密度

物块A的密度小于水的密度，根据浮沉条件可知，将物块A从弹簧测力计上取下放入该烧杯中，物块A漂浮，则浮力大小等于重力大小，即

F浮'=G=3N

答：（1）见解析；

（2）物块A的体积为3.75×10-4m3；

（3）物块A静止时所受的浮力大小为3N。
