2023年天津市河西区中考第一次模拟物理试卷（含答案）

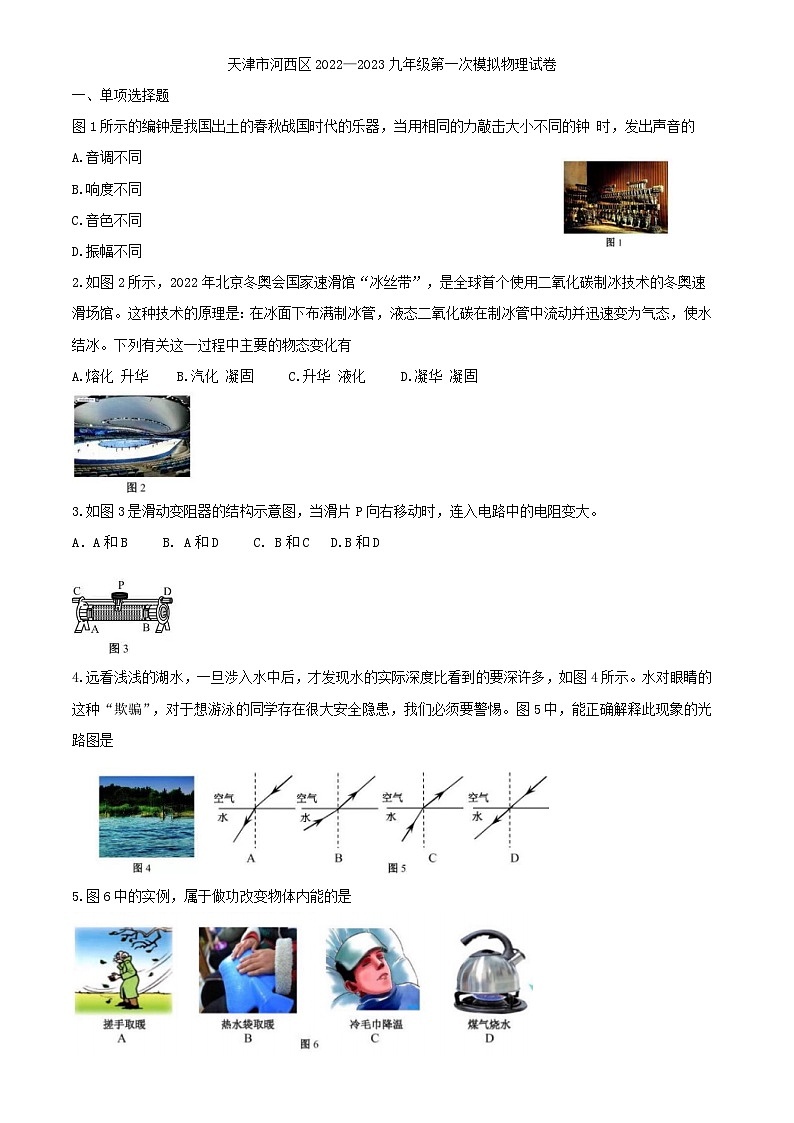

天津市河西区2022—2023九年级第一次模拟物理试卷

一、单项选择题

图1所示的编钟是我国出土的春秋战国时代的乐器，当用相同的力敲击大小不同的钟 时，发出声音的

A.音调不同

B.响度不同

C.音色不同

D.振幅不同

2.如图2所示，2022年北京冬奥会国家速滑馆“冰丝带”，是全球首个使用二氧化碳制冰技术的冬奥速滑场馆。这种技术的原理是：在冰面下布满制冰管，液态二氧化碳在制冰管中流动并迅速变为气态，使水结冰。下列有关这一过程中主要的物态变化有

A.熔化 升华    B.汽化 凝固     C.升华 液化     D.凝华 凝固

3.如图3是滑动变阻器的结构示意图，当滑片P向右移动时，连入电路中的电阻变大。

A．A和B     B. A和D     C. B和C   D.B和D

4.远看浅浅的湖水，一旦涉入水中后，才发现水的实际深度比看到的要深许多，如图4所示。水对眼睛的这种“欺骗”，对于想游泳的同学存在很大安全隐患，我们必须要警惕。图5中，能正确解释此现象的光路图是

5.图6中的实例，属于做功改变物体内能的是

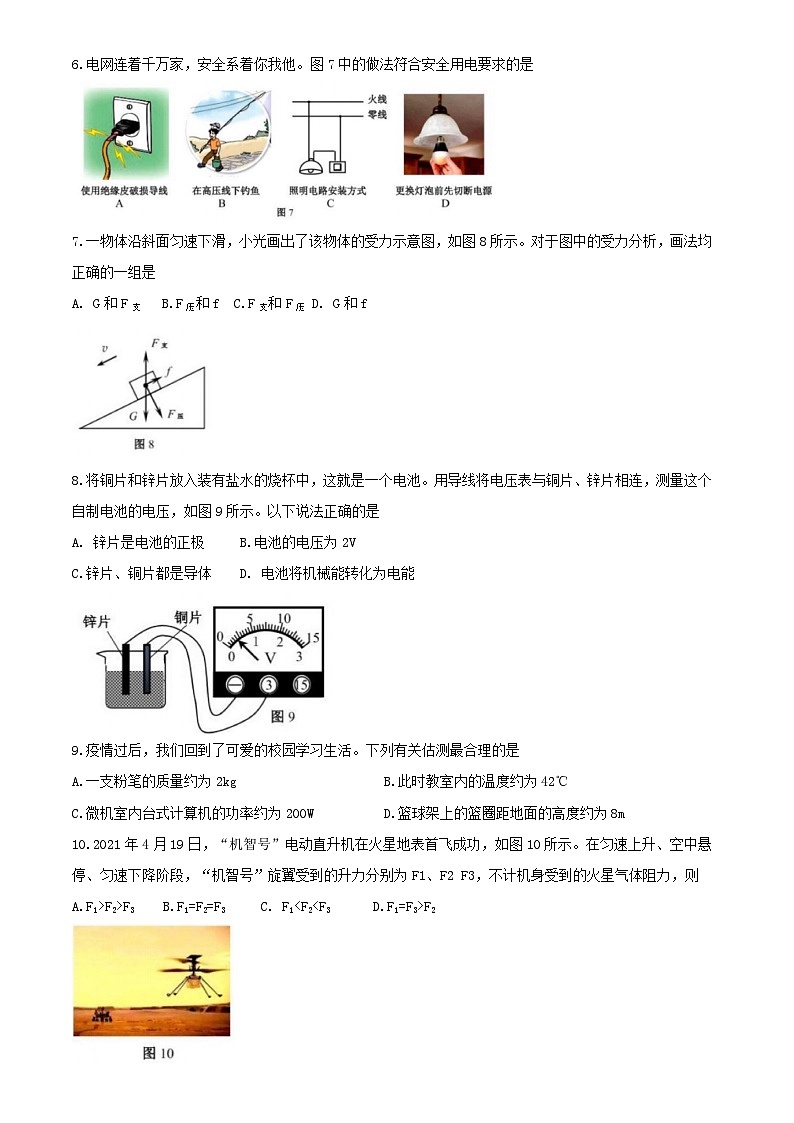

6.电网连着千万家，安全系着你我他。图7中的做法符合安全用电要求的是

7.一物体沿斜面匀速下滑，小光画出了该物体的受力示意图，如图8所示。对于图中的受力分析，画法均正确的一组是

A. G和F支   B.F压和f  C.F支和F压 D. G和f

8.将铜片和锌片放入装有盐水的烧杯中，这就是一个电池。用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图9所示。以下说法正确的是

A. 锌片是电池的正极     B.电池的电压为2V

C.锌片、铜片都是导体    D. 电池将机械能转化为电能

9.疫情过后，我们回到了可爱的校园学习生活。下列有关估测最合理的是

A.一支粉笔的质量约为2kg                     B.此时教室内的温度约为42℃

C.微机室内台式计算机的功率约为200W          D.篮球架上的篮圈距地面的高度约为8m

10.2021年4月19日，“机智号”电动直升机在火星地表首飞成功，如图10所示。在匀速上升、空中悬停、匀速下降阶段，“机智号”旋翼受到的升力分别为F1、F2 F3，不计机身受到的火星气体阻力，则

A.F1>F2>F3    B.F1=F2=F3     C. F1<F2<F3      D.F1=F3>F2

二、多项选择题

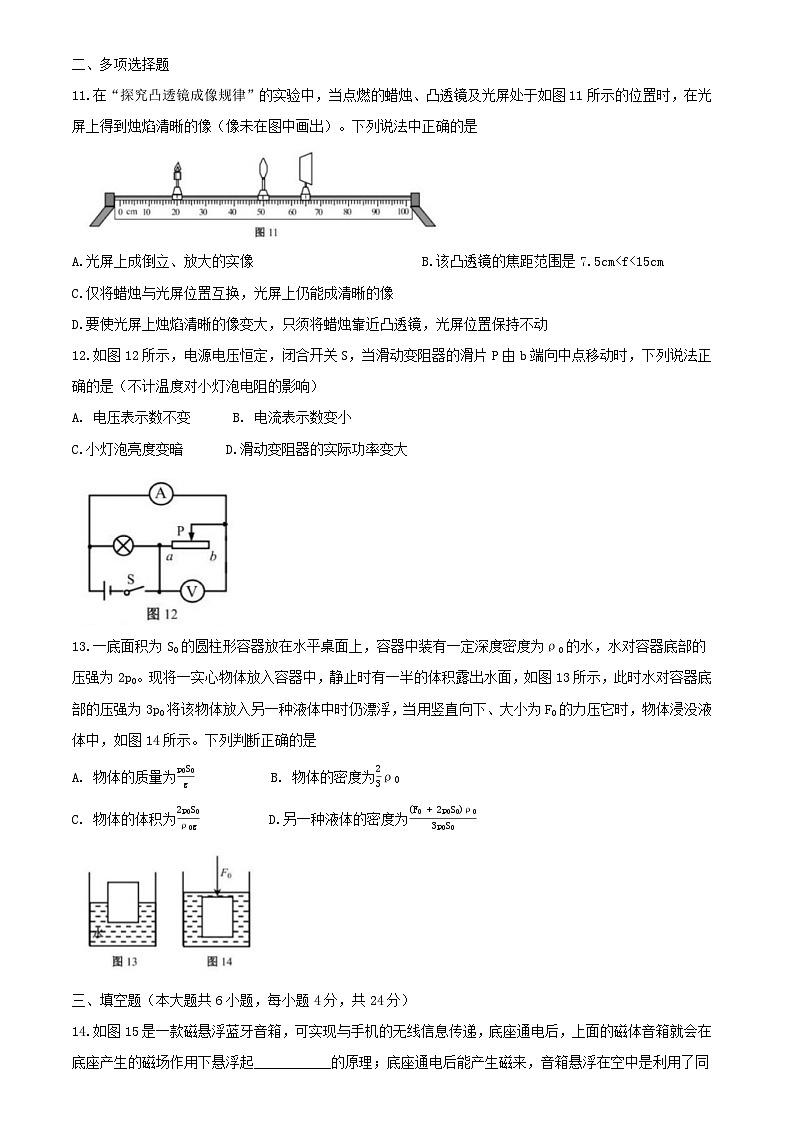

11.在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图11所示的位置时，在光屏上得到烛焰清晰的像（像未在图中画出）。下列说法中正确的是

A.光屏上成倒立、放大的实像                        B.该凸透镜的焦距范围是7.5cm<f<15cm

C.仅将蜡烛与光屏位置互换，光屏上仍能成清晰的像

D.要使光屏上烛焰清晰的像变大，只须将蜡烛靠近凸透镜，光屏位置保持不动

12.如图12所示，电源电压恒定，闭合开关S，当滑动变阻器的滑片P由b端向中点移动时，下列说法正确的是（不计温度对小灯泡电阻的影响）

A. 电压表示数不变      B. 电流表示数变小

C.小灯泡亮度变暗      D.滑动变阻器的实际功率变大

13.一底面积为S0的圆柱形容器放在水平桌面上，容器中装有一定深度密度为ρ0的水，水对容器底部的压强为2p0。现将一实心物体放入容器中，静止时有一半的体积露出水面，如图13所示，此时水对容器底部的压强为3p0将该物体放入另一种液体中时仍漂浮，当用竖直向下、大小为F0的力压它时，物体浸没液体中，如图14所示。下列判断正确的是

A. 物体的质量为           B. 物体的密度为

C. 物体的体积为          D.另一种液体的密度为

三、填空题（本大题共6小题，每小题4分，共24分）

14.如图15是一款磁悬浮蓝牙音箱，可实现与手机的无线信息传递，底座通电后，上面的磁体音箱就会在底座产生的磁场作用下悬浮起___________的原理；底座通电后能产生磁来，音箱悬浮在空中是利用了同名磁极相互场，这与电磁感应实验说明的原理__________（选填“相同”或“不相同”）。

15.“西塞山前白鹭飞，桃花流水鳜鱼肥”是唐朝诗人张志和描写美景的诗句。如图16是白鹭在如镜的水面上飞行的情形。当白鹭距离水面0.5m时，它的像距离水面_______m，若它飞离湖面，则白鹭在水中像的大小_________（选填“变大”、“变小”或“不变”）。

16.如图17，乘客在动车站台候车时必须站在警戒线以外，否则动车高速驶过时，周围空气流速越大，压强越____，存在安全隐患；动车进站后静止在水平轨道上，此时它受到的合力为________

17.如图18所示是赛艇比赛时的画面，队员手中的船桨是是一种________（选填"省力"或"费力"）杠杆；用船桨向后划水，赛艇向前行驶，说明物体间力的作用是__________的。

18.如图19所示，“葫芦烙画”是从民间进入课堂的手工技艺，传承了非物质文化遗产。烙画所使用的一只"220V 40 W"的电烙铁正常工作10s产生_________J的热量；如果实际工作电压只有110V，则它的实际功率为_______W。（忽略温度对电阻的影响）

19.如图20，两只分别标有"6V 3W"、"3V 3W"字样的小灯泡L1、L2串联起来，直接接到电压恒定的电源两端，两灯均发光，此时两电压表示数之比U1：U2=_______；若两灯并联后接入3V电路中，则L1、L2两灯的实际电功率之比P1：P2=__。（忽略温度对灯丝电阻的影响）

四、综合题

20.（6分）小华在比较不同物质吸热情况的实验中，利用额定功率为400W的电加热器加热水，如图21所示，其正常工作时，将烧杯内0.2kg的水从20℃加热至70℃，所用时间为150s。已知c水=4.2×103J/（kg℃），求：

（1）加热过程中水吸收的热量；（2）电加热器的热效率。

21.（6分）小金想知道鸡蛋的密度，为了使结果更准确，他选择的器材有：烧杯、水、天平和砝码、量筒、盐和玻璃棒。请你完成下列内容：

（1）把天平放在水平台上，将游码放到标尺左端的零刻度线处，发现指针指在分度盘左侧，此时应向_____（选填“左”或“右”）调节平衡螺母使横梁平衡。

（2）接下来进行了如下步骤：

①将鸡蛋放入装有水的烧杯中，发现鸡蛋沉入水中，这是因为鸡蛋的密度_____（选填“大于”、“小于”或“等于”）水的密度。

②向烧杯里的水中逐渐加盐，并用玻璃棒轻轻搅拌，直到鸡蛋悬浮在盐水中。此时鸡蛋的密度_____（选填“大于”、“小于”或“等于”）盐水的密度。

③将烧杯中的鸡蛋取出，用调好的天平测出烧杯和盐水的总质量，如图22所示，记作 m1=_____g。

④从烧杯中倒出一部分盐水到空量筒中，液面如图23所示，则量筒中盐水的体积为V=_____cm3。

⑤用天平测出烧杯和剩余盐水的总质量为m2=44g。

（3）通过以上分析，可得出鸡蛋的密度为_____kg/m3。

22.（6分）如图24所示的电路中，电阻R1的阻值为30Ω，电阻R2的阻值为60Ω，仅闭合开关S1，电流表A的示数如图25所示。求：

（1）电源电压；

（2）当开关S1、S2均闭合时，电流表A的示数。

23.（7分）物理兴趣小组的同学们在探究“滑动摩擦力的大小与什么因素有关”时，提出以下猜想：

猜想一：滑动摩擦力的大小与接触面受到的压力大小有关；

猜想二：滑动摩擦力的大小与接触面的粗糙程度有关。

根据猜想，同学们设计了如图26甲、乙、丙所示的实验。请你完成下列内容：

（1）用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据_________的知识可知，弹簧测力计对木块的拉力与木块受到的滑动摩擦力大小相等。如图26 甲所示，木块受到的滑动摩擦力大小为________N。

（2）通过比较____两图，可验证猜想一。通过比较_______两图，可验证猜想二。

进一步归纳得出结论：接触面所受的压力越________（选填“大”或“小”），接触面越________（选填“光滑”或“粗糙”），滑动摩擦力越大。

（3）有同学提出滑动摩擦力的大小还可能与接触面积有关，于是设计了以下两种实验方案：

A.将木块竖直切去一半，如图27甲所示，重复（1）的操作过程，比较图26、27中的甲图。

B.将木块竖放，如图27乙所示，重复（1）的操作过程，比较图26中甲图和图27中乙图。

你认为合理的实验方案是_______。（选填“A”或“B”）

24.（6分）现有一个电压约为6V的电源，一个量程为0～3V的电压表，一个量程为0～0.6A的电流表，一个阻值为5Ω的定值电阻R1，两个开关及若干导线。请你合理选择器材设计一个实验，测出一个约为15 Ω的未知电阻Rx的阻值。要求：（电路不可重组）

（1）请在虚线框内画出实验电路图；（2）写出主要实验步骤和需测量的物理量；

（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。

25.（6分）小海同学利用传感器设计了如图28所示的力学装置，竖直细杆B的下端固定在柱形容器的底部，它的上端与实心柱体A固定。力传感器可以显示出细杆B的下端所受作用力的大小。现缓慢地向容器中加入密度为ρ0的水，力传感器的示数大小F随水深h变化的图象如图29所示。A、B均不吸水，不计细杆B及连接处的质量和体积，请解答下列问题：

（1）求柱体A受到的最大浮力，并在图30中画出它此时的受力示意图；

（2）求柱体A的密度；

（3）求水从柱体A下表面上升到传感器示数为零的过程，容器底部受到水的压强变化量。
