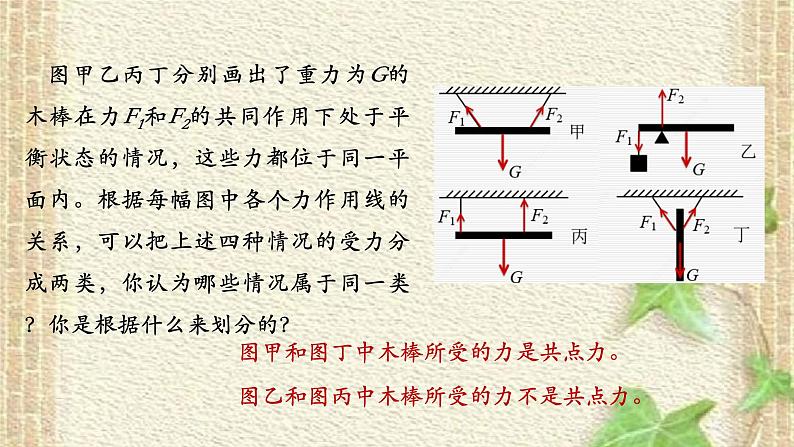

图甲乙丙丁分别画出了重力为G的木棒在力F1和F2的共同作用下处于平衡状态的情况，这些力都位于同一平面内。根据每幅图中各个力作用线的关系，可以把上述四种情况的受力分成两类，你认为哪些情况属于同一类？你是根据什么来划分的？
图甲和图丁中木棒所受的力是共点力。
图乙和图丙中木棒所受的力不是共点力。
想一想，受共点力作用的物体，在什么条件下才能保持平衡呢？
作用在同一物体上的两个力，如果大小相等、方向相反，并且在同一条直线上，这两个力平衡。二力平衡时物体所受的合力为0。
如果物体受到多个共点力作用，我们可以逐步通过力的合成，最终等效为两个力的作用。如果这两个力的合力为0，则意味着所有力的合力等于0，物体将处于平衡状态。
在共点力作用下物体平衡的条件是合力为0。
一个物体受到三个力的作用而处于平衡状态，则其中两个力的合力应该与第三个力等大反向。
1、三力平衡汇交定理：
（1）定义：把一个已知力沿着两个互相垂直的方向进行分解
③求x、y轴上的合力Fx,Fy
二、共点力的平衡问题求解方法
y轴为正向：Fy=F1y+F2y-F3y
x轴为正向：Fx=F1x+F3x-F2x
若物体处于平衡状态，合力为零，则：Fx=0;Fy=0
