高中物理新教材同步必修第三册课件+讲义 第11章 章末检测试卷(3)

这是一份高中物理新教材同步必修第三册课件+讲义 第11章 章末检测试卷(3)，文件包含高中物理新教材同步必修第三册章末检测试卷3pptx、高中物理新教材同步必修第三册章末检测试卷3教师版docx、高中物理新教材同步必修第三册章末检测试卷3学生版docx等3份课件配套教学资源，其中PPT共57页， 欢迎下载使用。

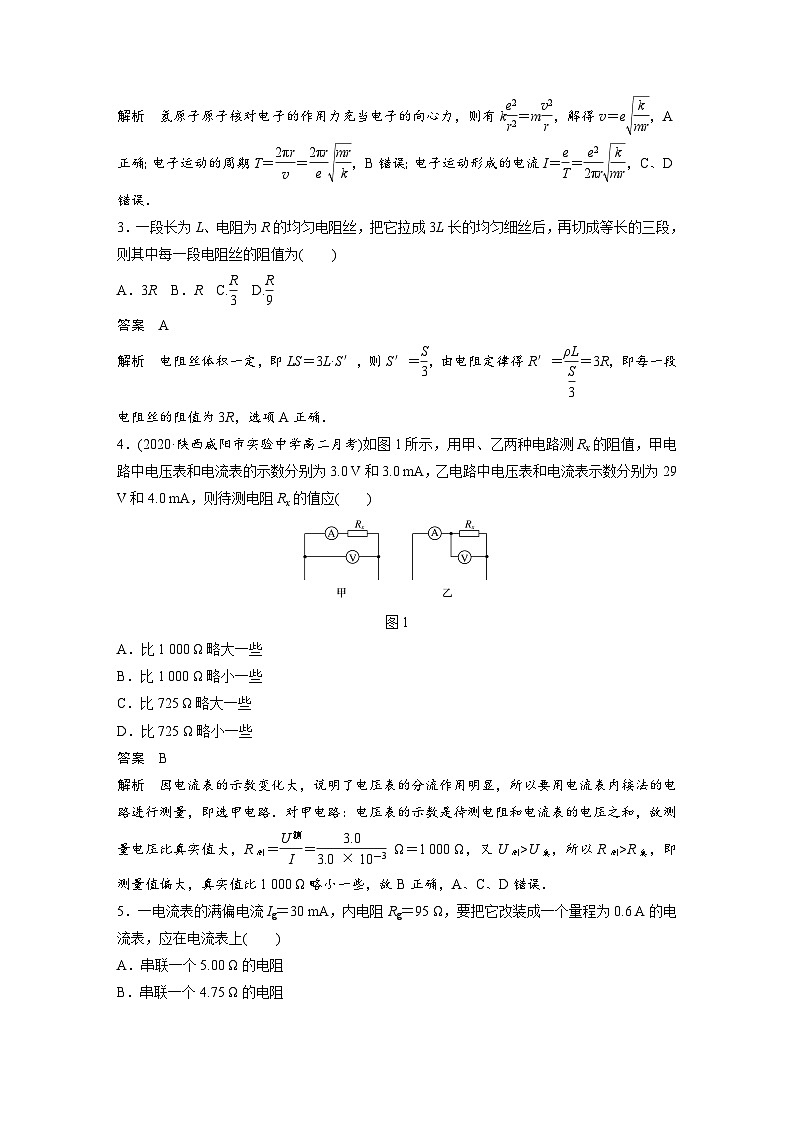

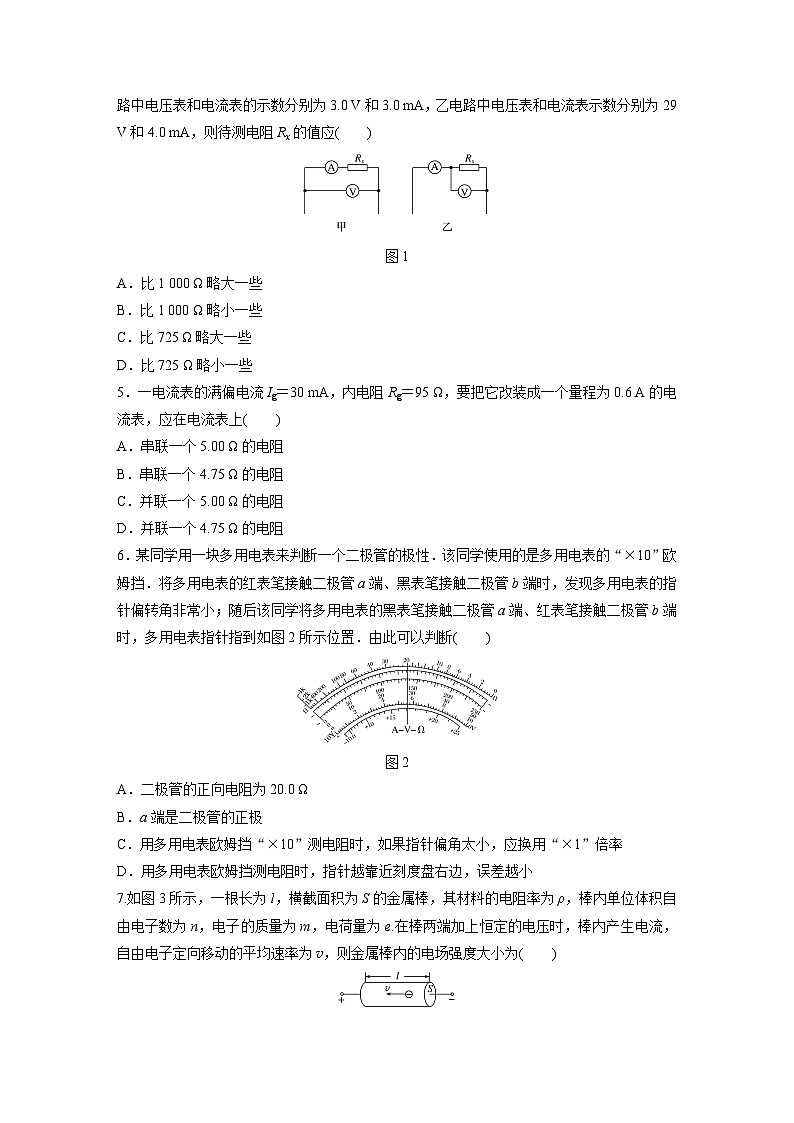

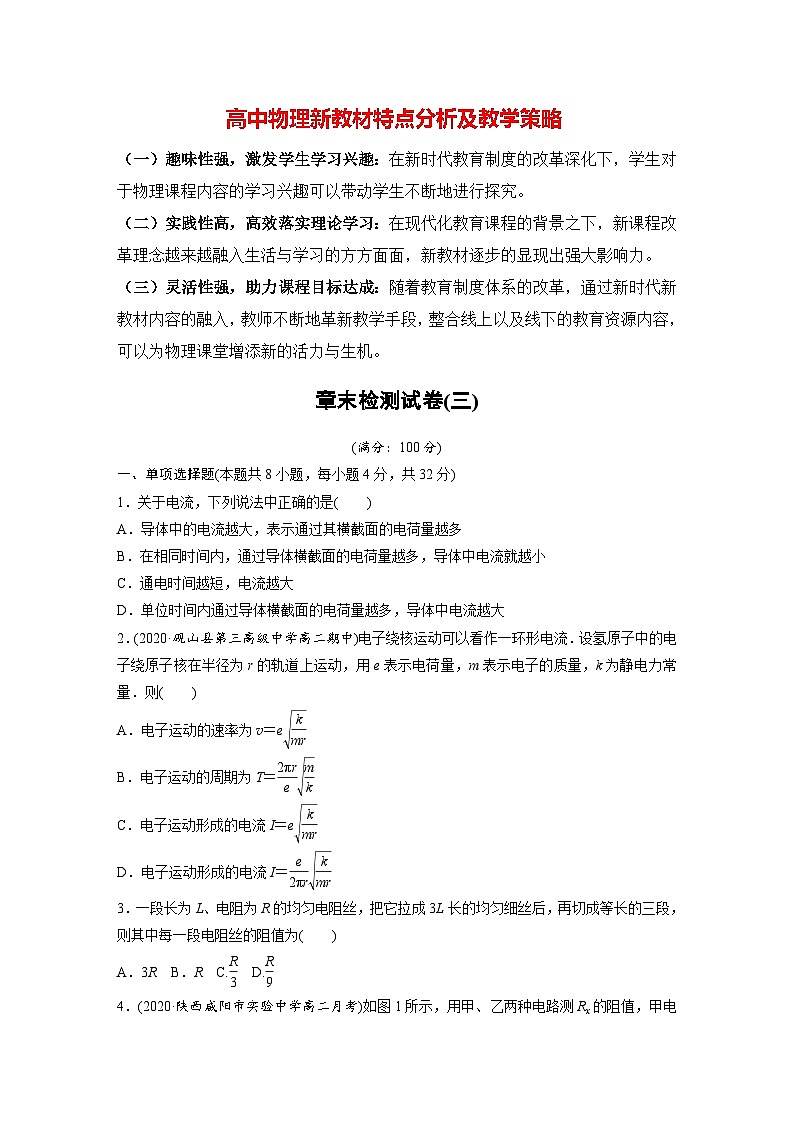

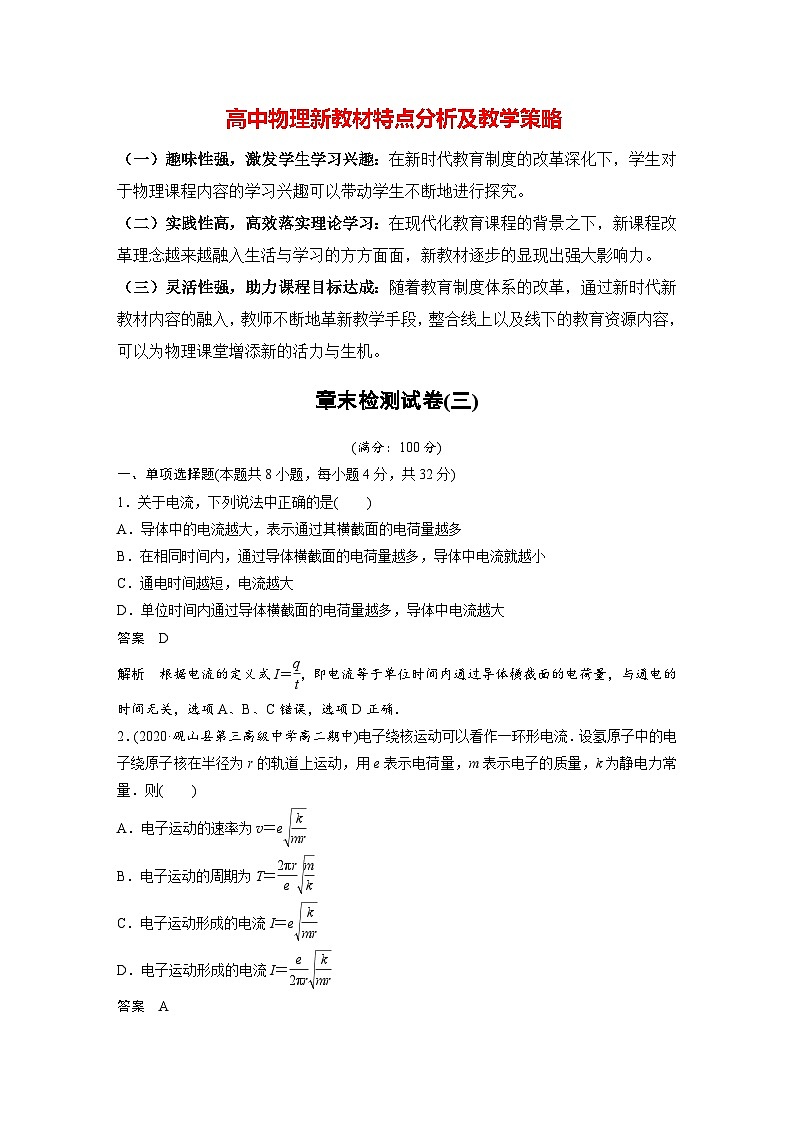

高中物理新教材同步课件必修第三册高中物理新教材特点分析（一）趣味性强，激发学生学习兴趣 在新时代教育制度的改革深化下，学生对于物理课程内容的学习兴趣可以带动学生不断地进行探究。物理课程教学引入趣味性较高的新教材内容，充实物理课堂，引入信息技术，利用多媒体等新时代信息化的教学手段，利用更加直观、动态化的、可观察的教学手段，向学生们展示物理教学课程当中那些抽象的知识点，不断地吸引学生们的好奇心与兴趣力，让学生在物理课堂上能够充分感受到物理的魅力所在。（二）实践性高，高效落实理论学习 在现代化教育课程的背景之下，新课程改革理念越来越融入生活与学习的方方面面，新教材逐步的显现出强大影响力。（三）灵活性强，助力课程目标达成 随着教育制度体系的改革，通过新时代新教材内容的融入，教师不断地革新教学手段，整合线上以及线下的教育资源内容，可以为物理课堂增添新的活力与生机。章末检测试卷(三)(满分：100分)第十一章　电路及其应用一、单项选择题(本题共8小题，每小题4分，共32分)12345678910111213141516171.关于电流，下列说法中正确的是A.导体中的电流越大，表示通过其横截面的电荷量越多B.在相同时间内，通过导体横截面的电荷量越多，导体中电流就越小C.通电时间越短，电流越大D.单位时间内通过导体横截面的电荷量越多，导体中电流越大√解析　根据电流的定义式I＝ ，即电流等于单位时间内通过导体横截面的电荷量，与通电的时间无关，选项A、B、C错误，选项D正确.182.(2020·砚山县第三高级中学高二期中)电子绕核运动可以看作一环形电流.设氢原子中的电子绕原子核在半径为r的轨道上运动，用e表示电荷量，m表示电子的质量，k为静电力常量.则1234567891011121314151617√181234567891011121314151617183.一段长为L、电阻为R的均匀电阻丝，把它拉成3L长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为1234567891011121314151617√184.(2020·陕西咸阳市实验中学高二月考)如图1所示，用甲、乙两种电路测Rx的阻值，甲电路中电压表和电流表的示数分别为3.0 V和3.0 mA，乙电路中电压表和电流表示数分别为2.9 V和4.0 mA，则待测电阻Rx的值应A.比1 000 Ω略大一些B.比1 000 Ω略小一些C.比725 Ω略大一些D.比725 Ω略小一些1234567891011121314151617图1√18解析　因电流表的示数变化大，说明了电压表的分流作用明显，所以要用电流表内接法的电路进行测量，即选甲电路.对甲电路：电压表的示数是待测电阻和电流表的电压之和，1234567891011121314151617又U测>U真，所以R测>R真，即测量值偏大，真实值比1 000 Ω略小一些，故B正确，A、C、D错误.185.一电流表的满偏电流Ig＝30 mA，内电阻Rg＝95 Ω，要把它改装成一个量程为0.6 A的电流表，应在电流表上A.串联一个5.00 Ω的电阻B.串联一个4.75 Ω的电阻C.并联一个5.00 Ω的电阻D.并联一个4.75 Ω的电阻1234567891011121314151617√186.某同学用一块多用电表来判断一个二极管的极性.该同学使用的是多用电表的“×10”欧姆挡.将多用电表的红表笔接触二极管a端、黑表笔接触二极管b端时，发现多用电表的指针偏转角非常小；随后该同学将多用电表的黑表笔接触二极管a端、红表笔接触二极管b端时，多用电表指针指到如图2所示位置.由此可以判断A.二极管的正向电阻为20.0 ΩB.a端是二极管的正极C.用多用电表欧姆挡“×10”测电阻时，　如果指针偏角太小，应换用“×1”倍率D.用多用电表欧姆挡测电阻时，指针越靠近刻度盘右边，误差越小图2√123456789101112131415161718解析　用欧姆挡测电阻时，阻值＝示数×倍率，则二极管的正向电阻为20×10 Ω＝200 Ω，A错误；当用多用电表的红表笔接触二极管a端、黑表笔接触二极管b端时，b端电势高、a端电势低，此时多用电表的指针偏转角非常小，说明此时电阻很大，即此时二极管两端所加为反向电压，则a端是二极管的正极，B正确；用多用电表欧姆挡“×10”测电阻时，如果指针偏角太小，应换用更高倍率，C错误；用多用电表欧姆挡测电阻时，指针越靠近刻度盘中间，误差越小，D错误.12345678910111213141516171812345678910111213141516177.如图3所示，一根长为l，横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e.在棒两端加上恒定的电压时，棒内产生电流，自由电子定向移动的平均速率为v，则金属棒内的电场强度大小为图3√1812345678910111213141516171812345678910111213141516178.如图4所示为某控制电路的一部分，已知UAA′＝24 V，如果电阻R＝6 kΩ，R1＝6 kΩ，R2＝3 kΩ，则UBB′不可能为A.12 V B.8 VC.6 V D.3 V图4√181234567891011121314151617解析　由题图可知，BB′输出的是下半部分电阻两端的电压，则可知，当两电阻均不接入电路时，UBB′＝24 V；18二、多项选择题(本题共4小题，每小题4分，共16分)12345678910111213141516179.如图5所示，a、b、c、d是滑动变阻器的四个接线柱，现把此变阻器接成一个分压电路向一个小灯泡供电，并要求滑片P向c移动时，小灯泡两端电压减小，下列说法中正确的是A.a接电源正极，b接电源负极，c、d接小灯泡两端B.a接电源正极，b接电源负极，c、a接小灯泡两端C.a接电源正极，b接电源负极，d、b接小灯泡两端D.a接电源正极，b接电源负极，d、a接小灯泡两端图5√√181234567891011121314151617解析　分压电路的正确接法是“一上两下”，而且a与b需要接电源两极，可将a接电源正极，b接电源负极，由于题目要求“滑片P向c移动时，小灯泡两端电压减小”，可知滑片P向c移动时，分压部分的电阻丝的长度减小，由题图可知P与a之间的电阻丝长度减小，所以需要c、a或d、a接小灯泡两端，故选B、D.1810.(2021·黄石市有色第一中学高二期末)某导体中的电流随其两端电压的变化关系如图6所示，则下列说法中正确的是1234567891011121314151617A.加5 V电压时，导体的电阻为5 ΩB.加11 V电压时，导体的电阻可能为1.4 ΩC.由图可知，随着电压的增大，导体的电阻不断减小D.由图可知，随着电压的减小，导体的电阻不断减小图6√√181234567891011121314151617解析　导体在加5 V电压时，由题图知R＝　＝5 Ω，所以此时导体电阻为5 Ω，故A正确；由题图知，随着电压的增大，图像上的点与原点连线的斜率减小，此斜率表示电阻的倒数，则知导体的电阻不断增大；随着电压的减小，导体的电阻不断减小，故B、C错误，D正确.1811.某同学做研究串联电路特点的实验时，接成如图7所示的电路，闭合S后，他将多用电表电压挡的红、黑表笔并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，故障的原因可能是A.AB段断路 B.BC段断路C.AB段短路 D.BC段短路1234567891011121314151617图7√√18解析　由题意可得UAB＝UAC＝U，说明由A、B分别至电源的线路均已接通.若BC段完好，则AB段断路；若BC段短路，则AB段可能断路，也可能完好.又由题述得UBC＝0，因而可能AB段断路或BC段短路，也有可能出现两者同时发生的情况，故选A、D.12345678910111213141516171812.如图8所示电路中，A1和A2为理想电流表，示数分别为I1和I2，R1∶R2∶R3＝1∶2∶3.当a、b两点间加以恒定的电压U后，下列结论正确的是A.I1∶I2＝3∶4B.I1∶I2＝5∶9C.将A1、A2换成理想电压表，其示数之比为3∶5D.将A1、A2换成理想电压表，其示数之比为1∶11234567891011121314151617√√图818123456789101112131415161718123456789101112131415161718三、非选择题(本题共6小题，共52分)13.(6分)在“测定金属的电阻率”的实验中：1234567891011121314151617图918(1)用螺旋测微器测量金属丝直径时，其示数如图9甲所示，则金属丝的直径为d＝ mm.1234567891011121314151617图90.80018解析　由题图甲螺旋测微器可知，固定刻度示数为0.5 mm，可动刻度示数为30.0×0.01 mm＝0.300 mm，螺旋测微器示数为0.5 mm＋0.300 mm＝0.800 mm.123456789101112131415161718(2)某同学设计了如图乙所示的电路测量该金属丝的电阻(阻值约为3 Ω).可选用的器材规格如下：电源E(电动势3 V)；电流表A(0～0.6 A，内阻约为0.5 Ω)；电流表G(0～10 mA，内阻为50 Ω)；滑动变阻器R1(阻值0～5 Ω，额定电流2 A)；滑动变阻器R2(阻值0～1 kΩ，额定电流1 A)；定值电阻R3＝250 Ω；定值电阻R4＝2 500 Ω；开关S和导线若干.123456789101112131415161718①为了便于操作，并使测量尽量精确，定值电阻应选 ，滑动变阻器R应选 .1234567891011121314151617R3R118123456789101112131415161718②某次测量时电流表G的读数为5.0 mA，电流表示数为0.50 A，计算Rx的准确值为Rx＝ (计算结果保留3位有效数字).12345678910111213141516173.03 Ω1814.(8分)在测定一根粗细均匀金属丝的电阻率的实验中：(1)某同学先用多用电表粗测其电阻.用已经调零且选择开关指向欧姆挡“×10”挡位的多用电表测量，发现指针的偏转角太大，这时他应将选择开关换成欧姆挡的“ ”挡位(选填“×100”或“×1”)，然后进行 ，再次测量金属丝的阻值，其表盘及指针所指位置如图10所示.1234567891011121314151617图10×1欧姆调零18解析　用已经调零且选择开关指向欧姆挡“×10”挡位的多用电表测量，发现指针的偏转角度太大，知该电阻较小，换用“×1”挡位，换挡后进行欧姆调零.123456789101112131415161718(2)现要进一步精确测量其阻值，实验室提供了下列可选用的器材：A.电流表A1(量程为0～300 mA，内阻约为1 Ω)B.电流表A2(量程为0～0.6 A，内阻约为0.3 Ω)C.电压表V1(量程为0～3.0 V，内阻约为3 kΩ)D.电压表V2(量程为0～15.0 V，内阻约为5 kΩ)E.滑动变阻器R1(最大阻值为10 Ω)F.滑动变阻器R2(最大阻值为500 Ω)G.电源E(电压为4 V)H.开关、导线若干123456789101112131415161718①为了尽可能提高测量准确度，电流表应选 ，电压表应选 ；滑动变阻器应选 (均填器材前面的字母).1234567891011121314151617ACE18解析　电源电动势为4 V，为了测量精确，电压表应选择C，1234567891011121314151617金属丝的电阻值仅仅约12 Ω，与500 Ω的滑动变阻器的电阻值相差比较大，滑动变阻器阻值越小，调节时电表变化越明显，为方便实验操作，滑动变阻器应选E.18②下列给出的测量电路中，最合适的电路是 .1234567891011121314151617B18解析　待测金属丝的阻值与电流表内阻相当，属于小电阻，电流表应采用外接法.题目要求尽可能提高测量精确度，滑动变阻器应用分压式接法，故选B.123456789101112131415161718③这位同学在一次测量时，电压表的示数如图11所示，电压表的读数为 V.1234567891011121314151617图112.40解析　电压表的读数为2.40 V.18(3)若本实验中，测得金属丝的长度为L，直径为D，电阻为Rx，则该金属丝的电阻率的计算式为ρ＝ .12345678910111213141516171815.(10分)(2021·江西模拟)某同学把量程为500 mV但内阻未知的电压表改装成量程为5 V的电压表，步骤如下：1234567891011121314151617图1218(1)测量电压表的内阻，测量电路如图12甲所示，将R1的滑片移至最左侧，闭合开关S1、S2，滑动R1的滑片，使电压表的指针指在500 mV处；断开S2，调节电阻箱R2，使电压表的指针指在300 mV处，此时电阻箱R2的示数如图乙所示，为 Ω，则电压表的内阻RV＝ Ω；123456789101112131415161758087018可得电压表的内阻RV＝870 Ω.123456789101112131415161718(2)为把电压表改装成量程为5 V的电压表需要 (选填“并”或“串”)联一个阻值为 Ω的电阻R0；1234567891011121314151617串7 83018可得R0＝7 830 Ω，即要串联一个分压电阻R0，阻值为7 830 Ω.123456789101112131415161718(3)用图丙所示电路对改装电压表进行校对，由于内阻测量造成的误差，当标准电压表示数为5 V时，改装电压表示数为0.49 V.为了尽量消除改装后的电压表测量电压时带来的误差，R0的阻值应调至 Ω(小数点后面保留一位).12345678910111213141516177 656.4181234567891011121314151617联立解得R0′≈7 656.4 Ω故R0的阻值应调至7 656.4 Ω.1816.(8分)在一根长L＝5 m、横截面积S＝3.5×10－4 m2的铜质导线两端加2.5×10－3 V电压.已知铜的电阻率ρ＝1.75×10－8 Ω·m，则：(1)该导线的电阻多大？答案　2.5×10－4 Ω123456789101112131415161718(2)该导线中的电流多大？答案　10 A123456789101112131415161718(3)将该导线对折后，接入相同的电压，电流是多大？答案　40 A12345678910111213141516171817.(10分)如图13所示的电路中，R1＝8 Ω，R2＝4 Ω，R3＝6 Ω，R4＝3 Ω.1234567891011121314151617图13(1)求电路中的总电阻；答案　14 Ω解析　设R3、R4并联后电阻为R34，则R1、R2和R34串联，总电阻R＝R1＋R2＋R34＝14 Ω (2分)18(2)当加在电路两端的电压U＝42 V时，通过R1、R2、R3、R44个电阻的电流是多少？1234567891011121314151617答案　3 A　3 A　1 A　2 A通过R1、R2的电流I1＝I2＝I＝3 A.设通过R3、R4的电流分别为I3、I4，由并联电路的特点知I3＋I4＝3 A (1分)解得I3＝1 A，I4＝2 A (2分)1818.(10分)如图14所示，A、B两点间电压恒定为12 V，定值电阻R1＝2.4 kΩ，R2＝4.8 kΩ.1234567891011121314151617图14(1)若在a、b之间接一个C＝100 μF的电容器，闭合开关S，电路稳定后，求电容器上所带的电荷量；答案　8×10－4 C1812345678910111213141516电容器的带电荷量Q＝CUC (1分)解得Q＝8×10－4 C (2分)1718(2)若在a、b之间接一个内阻RV＝4.8 kΩ的电压表，求电压表的示数.12345678910111213141516答案　6 V1718解得UV＝6 V. (2分)123456789101112131415161718
