高中物理新教材同步必修第三册课件+讲义 模块综合试卷(2)
展开
这是一份高中物理人教版 (2019)必修 第三册全册综合说课ppt课件，文件包含高中物理新教材同步必修第三册模块综合试卷2pptx、高中物理新教材同步必修第三册模块综合试卷2教师版docx、高中物理新教材同步必修第三册模块综合试卷2学生版docx等3份课件配套教学资源，其中PPT共51页， 欢迎下载使用。
高中物理新教材特点分析
（一）趣味性强，激发学生学习兴趣 在新时代教育制度的改革深化下，学生对于物理课程内容的学习兴趣可以带动学生不断地进行探究。物理课程教学引入趣味性较高的新教材内容，充实物理课堂，引入信息技术，利用多媒体等新时代信息化的教学手段，利用更加直观、动态化的、可观察的教学手段，向学生们展示物理教学课程当中那些抽象的知识点，不断地吸引学生们的好奇心与兴趣力，让学生在物理课堂上能够充分感受到物理的魅力所在。（二）实践性高，高效落实理论学习 在现代化教育课程的背景之下，新课程改革理念越来越融入生活与学习的方方面面，新教材逐步的显现出强大影响力。（三）灵活性强，助力课程目标达成 随着教育制度体系的改革，通过新时代新教材内容的融入，教师不断地革新教学手段，整合线上以及线下的教育资源内容，可以为物理课堂增添新的活力与生机。

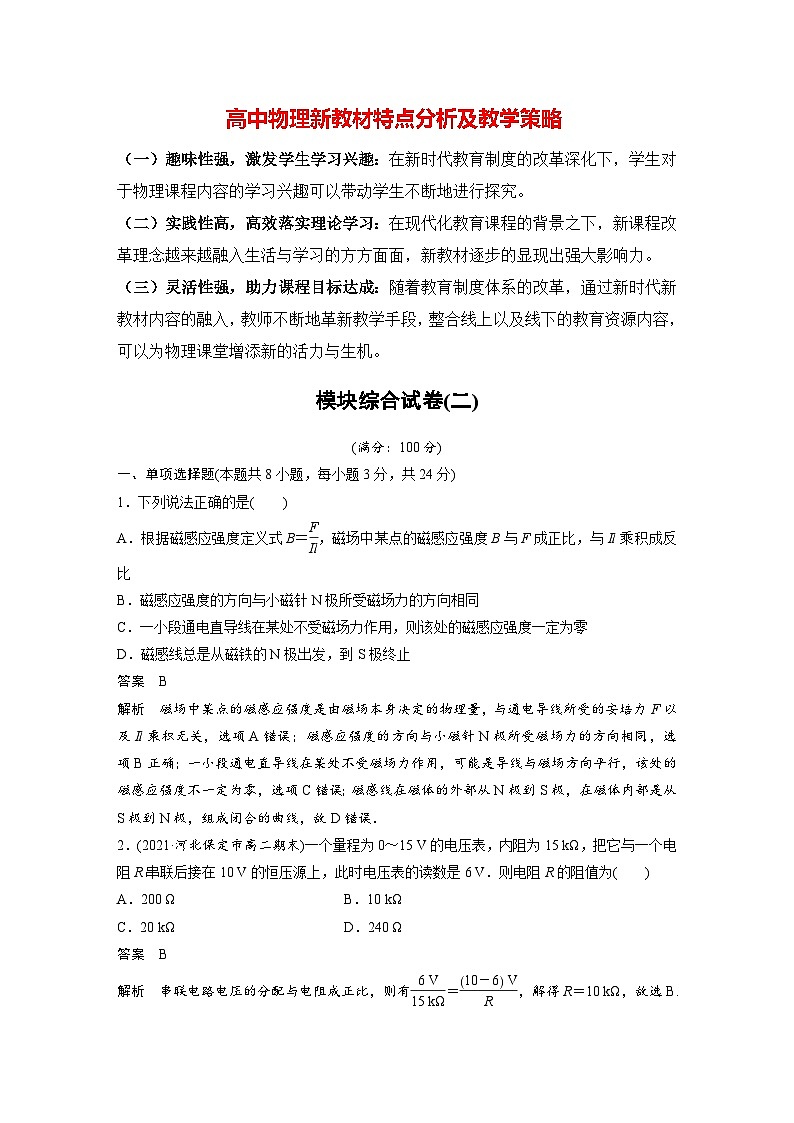

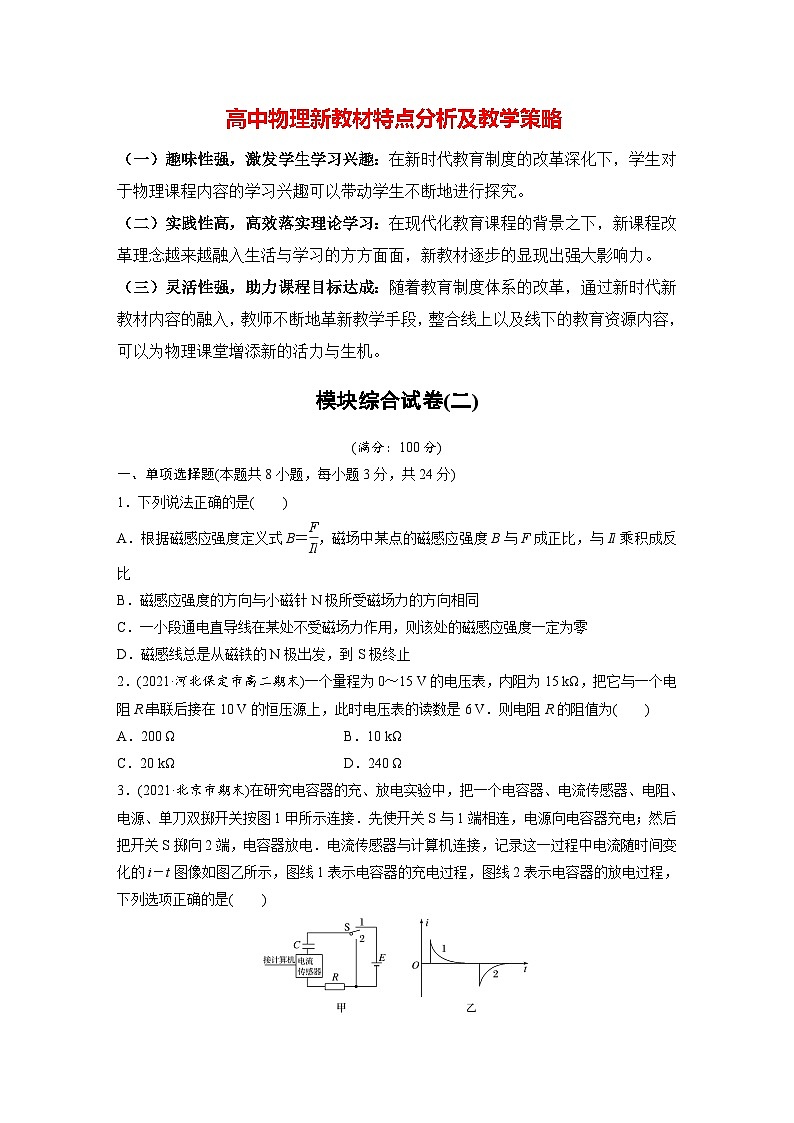

一、单项选择题(本题共8小题，每小题3分，共24分)
1.下列说法正确的是A.根据磁感应强度定义式B＝ ，磁场中某点的磁感应强度B与F成正比， 与Il乘积成反比B.磁感应强度的方向与小磁针N极所受磁场力的方向相同C.一小段通电直导线在某处不受磁场力作用，则该处的磁感应强度一定 为零D.磁感线总是从磁铁的N极出发，到S极终止
解析 磁场中某点的磁感应强度是由磁场本身决定的物理量，与通电导线所受的安培力F以及Il乘积无关，选项A错误；磁感应强度的方向与小磁针N极所受磁场力的方向相同，选项B正确；一小段通电直导线在某处不受磁场力作用，可能是导线与磁场方向平行，该处的磁感应强度不一定为零，选项C错误；磁感线在磁体的外部从N极到S极，在磁体内部是从S极到N极，组成闭合的曲线，故D错误.
2.(2021·河北保定市高二期末)一个量程为0～15 V的电压表，内阻为 15 kΩ，把它与一个电阻R串联后接在10 V的恒压源上，此时电压表的读数是6 V.则电阻R的阻值为A.200 Ω B.10 kΩC.20 kΩ D.240 Ω

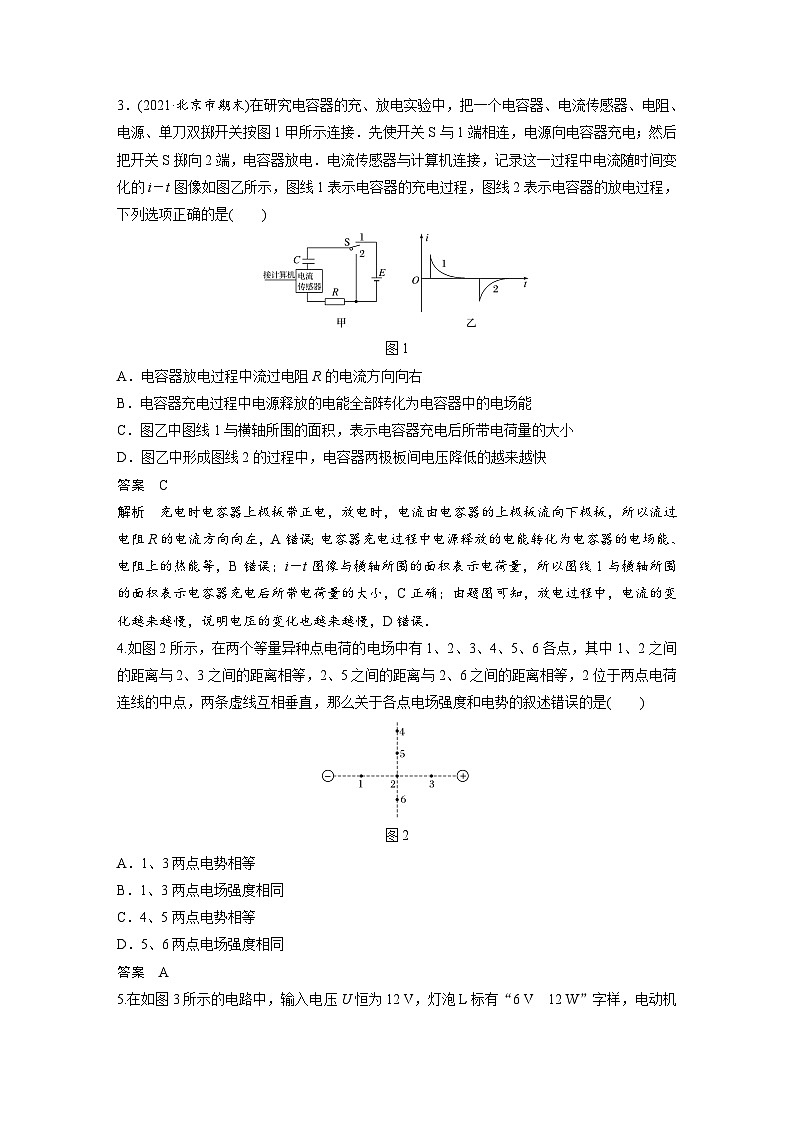

3.(2021·北京市期末)在研究电容器的充、放电实验中，把一个电容器、电流传感器、电阻、电源、单刀双掷开关按图1甲所示连接.先使开关S与1端相连，电源向电容器充电；然后把开关S掷向2端，电容器放电.电流传感器与计算机连接，记录这一过程中电流随时间变化的i－t图像如图乙所示，图线1表示电容器的充电过程，图线2表示电容器的放电过程，
下列选项正确的是A.电容器放电过程中流过电阻R的电流方向向右B.电容器充电过程中电源释放的电能全部转化为电容器中的电场能C.图乙中图线1与横轴所围的面积，表示电容器充电后所带电荷量的大小D.图乙中形成图线2的过程中，电容器两极板间电压降低的越来越快
解析 充电时电容器上极板带正电，放电时，电流由电容器的上极板流向下极板，所以流过电阻R的电流方向向左，A错误；
i－t图像与横轴所围的面积表示电荷量，所以图线1与横轴所围的面积表示电容器充电后所带电荷量的大小，C正确；由题图可知，放电过程中，电流的变化越来越慢，说明电压的变化也越来越慢，D错误.
电容器充电过程中电源释放的电能转化为电容器的电场能、电阻上的热能等，B错误；

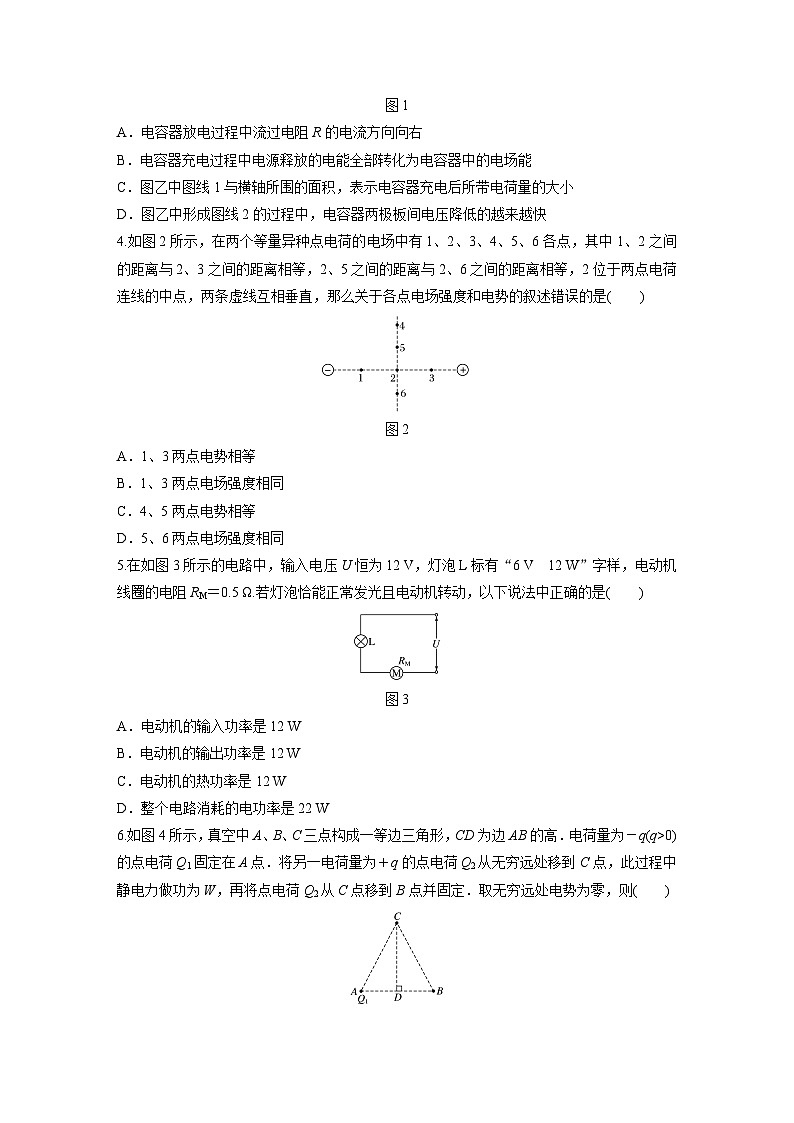

4.如图2所示，在两个等量异种点电荷的电场中有1、2、3、4、5、6各点，其中1、2之间的距离与2、3之间的距离相等，2、5之间的距离与2、6之间的距离相等，2位于两点电荷连线的中点，两条虚线互相垂直，那么关于各点电场强度和电势的叙述错误的是A.1、3两点电势相等B.1、3两点电场强度相同C.4、5两点电势相等D.5、6两点电场强度相同

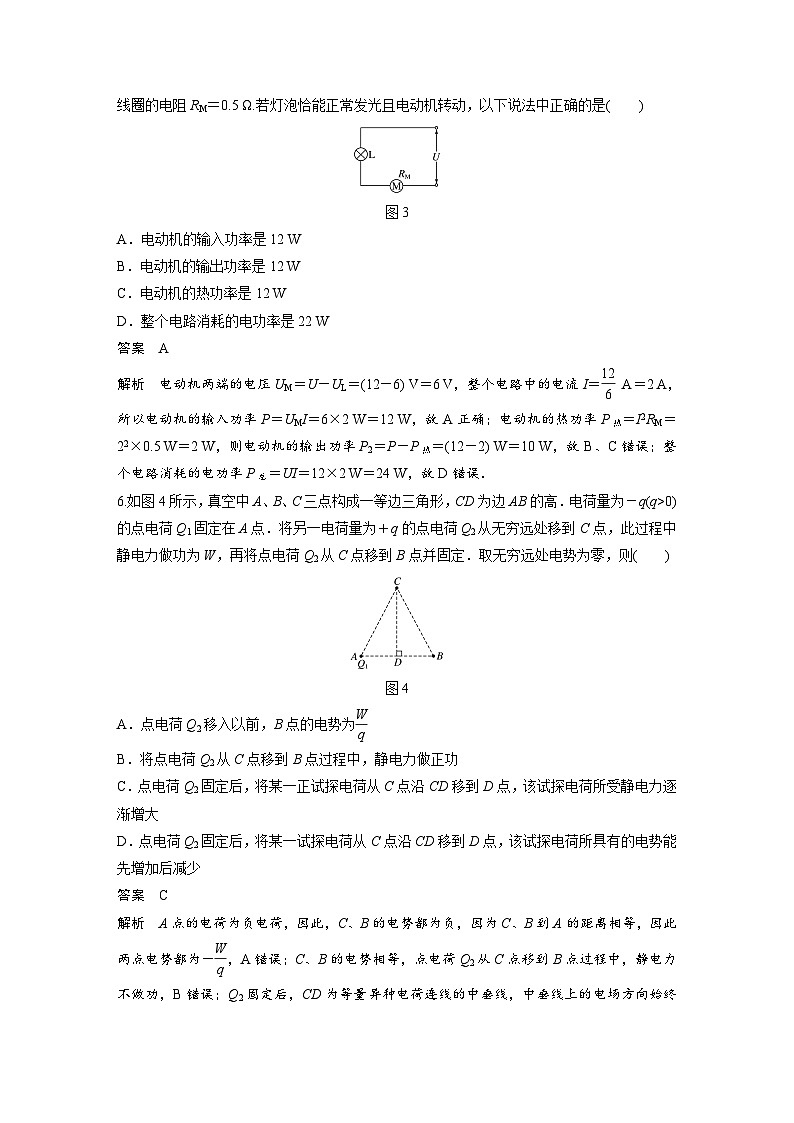

5.在如图3所示的电路中，输入电压U恒为12 V，灯泡L标有“6 V 12 W”字样，电动机线圈的电阻RM＝0.5 Ω.若灯泡恰能正常发光且电动机转动，以下说法中正确的是A.电动机的输入功率是12 WB.电动机的输出功率是12 WC.电动机的热功率是12 WD.整个电路消耗的电功率是22 W
解析 电动机两端的电压UM＝U－UL＝(12－6) V＝6 V，整个电路中的电流I＝ A＝2 A，所以电动机的输入功率P＝UMI＝6×2 W＝12 W，故A正确；
电动机的热功率P热＝I2RM＝22×0.5 W＝2 W，则电动机的输出功率P2＝P－P热＝(12－2) W＝10 W，故B、C错误；整个电路消耗的电功率P总＝UI＝12×2 W＝24 W，故D错误.
6.如图4所示，真空中A、B、C三点构成一等边三角形，CD为边AB的高.电荷量为－q(q>0)的点电荷Q1固定在A点.将另一电荷量为＋q的点电荷Q2从无穷远处移到C点，此过程中静电力做功为W，再将点电荷Q2从C点移到B点并固定.取无穷远处电势为零，则A.点电荷Q2移入以前，B点的电势为B.将点电荷Q2从C点移到B点过程中，静电力做正功C.点电荷Q2固定后，将某一正试探电荷从C点沿CD移 到D点，该试探电荷所受静电力逐渐增大D.点电荷Q2固定后，将某一试探电荷从C点沿CD移到D点，该试探电荷所具 有的电势能先增加后减少
C、B的电势相等，点电荷Q2从C点移到B点过程中，静电力不做功，B错误；Q2固定后，CD为等量异种电荷连线的中垂线，中垂线上的电场方向始终垂直于CD，试探电荷从C点沿CD移到D点，静电力不做功，试探电荷的电势能不变化，但是电场强度从C点到D点逐渐增大，即试探电荷所受静电力逐渐增大，D错误，C正确.

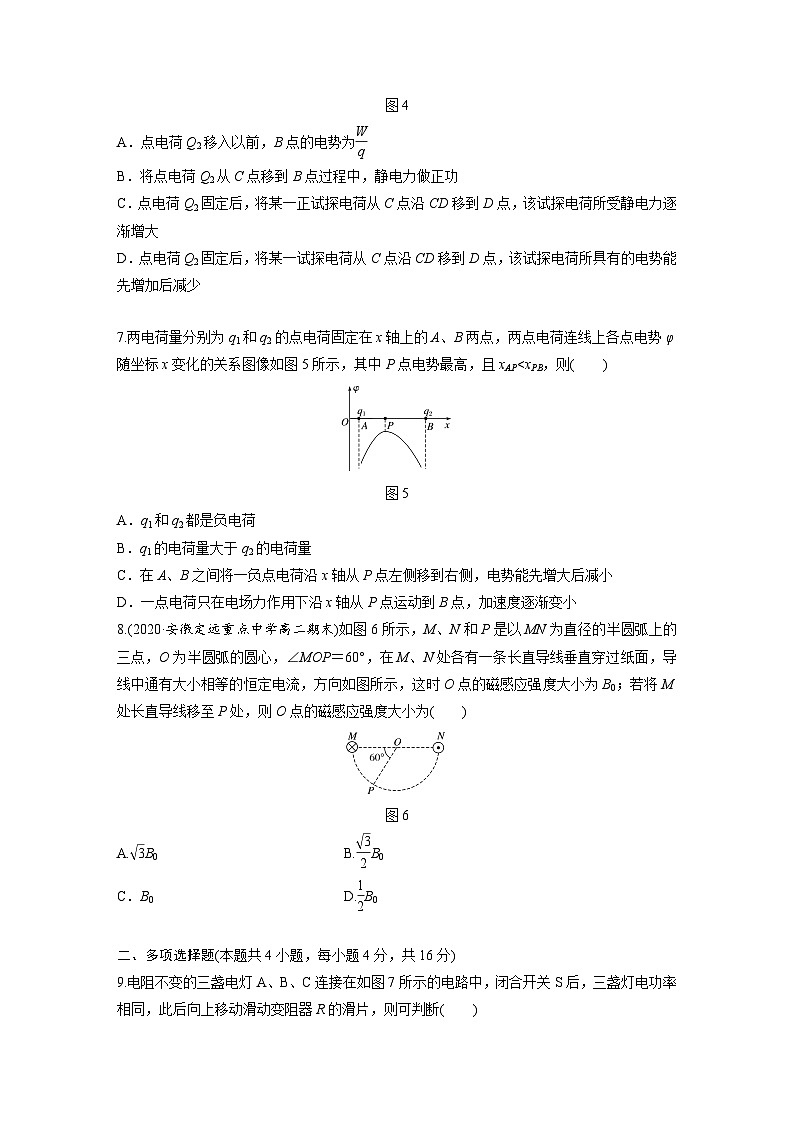

7.两电荷量分别为q1和q2的点电荷固定在x轴上的A、B两点，两点电荷连线上各点电势φ随坐标x变化的关系图像如图5所示，其中P点电势最高，且xAP
由题图知，在A、B之间沿x轴从P点左侧到右侧，电势先增加后减小，则负点电荷的电势能先减小后增大，故C项错误；
8.(2020·安徽定远重点中学高二期末)如图6所示，M、N和P是以MN为直径的半圆弧上的三点，O为半圆弧的圆心，∠MOP＝60°，在M、N处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时O点的磁感应强度大小为B0；若将M处长直导线移至P处，则O点的磁感应强度大小为
二、多项选择题(本题共4小题，每小题4分，共16分)
9.电阻不变的三盏电灯A、B、C连接在如图7所示的电路中，闭合开关S后，三盏灯电功率相同，此后向上移动滑动变阻器R的滑片，则可判断A.三盏灯的电阻大小是RB>RC>RAB.三盏灯的电阻大小是RA>RB>RCC.A、C两灯变亮，B灯变暗D.A、B两灯变亮，C灯变暗
当滑动变阻器R的滑片向上移动时，滑动变阻器接入电路的电阻增大，外电阻增大，总电流减小，电源的内电压减小，路端电压增大，通过A灯的电流增大，则A灯变亮；由于总电流减小，而通过A灯的电流增大，则通过C灯的电流减小，C灯变暗，C灯的电压减小，而路端电压增大，则B灯的电压增大，B灯变亮，即A、B两灯变亮，C灯变暗，故C错误，D正确.
10.(2021·安徽省肥东县第二中学高二期末)如图8所示，d处固定有负点电荷Q，一个带电质点只在静电力作用下运动，射入此区域时的运动轨迹为图中曲线abc，b点是曲线上离点电荷Q最远的点，a、b、c、d恰好是一正方形的四个顶点，则有A.a、b、c三点处电势高低关系是φa＝φc>φbB.质点由a到b，电势能增加C.质点在a、b、c三点处的加速度大小之比为2∶1∶2D.质点在b点电势能最小
解析 根据负点电荷的等势面的分布可知离负点电荷越近的电势越低，以点电荷为圆心的同一圆周上的电势相等，则a、b、c三点处电势高低关系是φa＝φc<φb，A错误；
根据曲线运动合外力总是指向运动轨迹的凹侧，所以质点由a到b，静电力做负功，则电势能增加，质点在b点电势能最大，B正确，D错误；
11.如图9甲所示是有两个量程的电流表，当使用a、b两个端点时，量程为0～1 A，当使用a、c两个端点时，量程为0～0.1 A，已知电流表的内阻Rg1＝200 Ω，满偏电流Ig1＝2 mA；如图乙所示是有两个量程的电压表，当使用d、e两个端点时，量程为0～10 V，当使用d、f两个端点时，量程为0～100 V.已知电流表的内阻Rg2＝500 Ω，满偏电流Ig2＝1 mA，则电阻R1、R2、R3、R4分别为A.R1＝0.85 Ω B.R2＝3.67 ΩC.R3＝9 500 Ω D.R4＝95 000 Ω
12.如图10所示，带正电的粒子以一定的初速度v0沿两板的中线进入水平放置的平行金属板内，恰好沿下板的边缘飞出，已知板长为L，板间的距离为d，板间电压为U，带电粒子的电荷量为q，粒子通过平行金属板的时间为t(不计粒子的重力)A.在时间t内，静电力对粒子做的功为qU
三、非选择题(本题共6小题，共60分)
13.(6分)小王和小李两位同学分别测量电压表V1的内阻.(1)先用调好的欧姆表“×1 k”挡粗测电压表V1的内阻，测量时欧姆表的黑表笔与电压表的_____(选填“＋”或“－”)接线柱接触，测量结果如图11甲所示，则粗测电压表V1的内阻为______ kΩ.
(2)为了精确测量电压表V1的内阻，小王同学用如图乙所示的电路，闭合开关S1前将滑动变阻器的滑片移到最____(选填“左”或“右”)端，电阻箱接入电路的电阻调到最___(选填“大”或“小”)，闭合开关S1，调节滑动变阻器和电阻箱，使两电压表指针的偏转角度都较大，读出电压表V1、V2的示数分别为U1、U2，电阻箱的示数为R0，则被测电压表V1的内阻RV1＝________.
14.(8分)在“测定金属的电阻率”的实验中，待测金属丝的电阻R约为 5 Ω，实验室备有下列实验器材：A.电压表 (量程0～3 V，内阻约为15 kΩ)；B.电压表 (量程0～15 V，内阻约为75 kΩ)；C.电流表 (量程0～3 A，内阻约为0.2 Ω)；D.电流表 (量程0～0.6 A，内阻约为1 Ω)；E.滑动变阻器R1(0～10 Ω，0.6 A)；F.滑动变阻器R2(0～2 000 Ω，0.1 A)；G.电池组E(电动势为3 V)；H.开关S，导线若干.
(1)为减小实验误差，应选用的实验器材有_________(填器材前面的序号).
(2)为减小实验误差，应选用如图12中________(选填“甲”或“乙”)为该实验的电路原理图，并按所选择的电路原理图把如图丙中的实物图用线连接起来.
(3)若用毫米刻度尺测得金属丝长度为60.00 cm，用螺旋测微器测得金属丝的直径及两电表的示数如图13所示，则金属丝的直径为________ mm，电阻值为_____ Ω.
(4)该金属丝的电阻率为___________ Ω·m.
15.(8分)如图14所示，匀强电场的电场线与AC平行，把10－8 C的负电荷从A点移到B点，静电力做功6×10－8 J，AB长6 cm，AB与AC成60°角.(1)求匀强电场的场强方向；
解析 将负电荷从A点移至B点，静电力做正功，所以电荷所受静电力方向由A指向C.又因为是负电荷，场强方向与负电荷受力方向相反，所以场强方向由C指向A.(3分)
(2)设B处电势为1 V，则A处电势为多少？电子在A处的电势能为多少？
答案 －5 V 5 eV
解析 由WAB＝EpA－EpB＝q(φA－φB)得
则电子在A点的电势能为EpA＝qφA＝(－e)×(－5 V)＝5 eV. (2分)
16.(10分)如图15所示，电阻R1＝2 Ω，小灯泡L上标有“3 V 1.5 W”，电源内阻r＝1 Ω，滑动变阻器的最大阻值为R0(大小未知)，当触头P滑动到最上端a时理想电流表的读数为1 A，小灯泡L恰好正常发光，求：(1)滑动变阻器的最大阻值R0；
流过滑动变阻器的电流：I0＝IA－IL＝0.5 A(2分)
(2)当触头P滑动到最下端b时，求电源的总功率及输出功率.
解析 电源电动势为：E＝UL＋IA(R1＋r)＝6 V(2分)
故电源的总功率为：P总＝EI＝12 W (1分)输出功率为：P出＝EI－I2r＝8 W. (2分)
17.(12分)(2021·安徽芜湖市高三期末)如图16所示，水平放置的平行板电容器，两极板间距为d＝0.06 m，极板长为L＝0.3 m，接在直流电源上，有一带电液滴以v0＝0.5 m/s的初速度从两极板左侧的正中央水平射入，
答案 2.5 m/s2
恰好做匀速直线运动，当它运动到P处时迅速将下极板向下平移Δd＝0.02 m，液滴最后恰好从极板的末端飞出，g取10 m/s2，求：(1)将下极板向下平移后，液滴的加速度大小；
解析 带电液滴在板间受重力和竖直向上的静电力，因为液滴做匀速直线运动，
当下极板向下平移后，d增大，E减小，静电力减小，故液滴向下偏转，在电场中做类平抛运动，此时液滴所受静电力
(2)液滴从射入电场开始计时，匀速运动到P点所用的时间.
设液滴从P点开始在匀强电场中飞行的时间为t2，
解得t2＝0.2 s (1分)
所以液滴从射入电场开始计时匀速运动到P点所用的时间为t1＝t－t2＝0.4 s. (1分)
18.(16分)(2021·江西赣州市期末)如图17所示，水平绝缘轨道AC由光滑段AB与粗糙段BC组成，它与竖直光滑半圆轨道CD在C点处平滑连接，其中AB处于电场区内.一带电荷量为＋q、质量为m的可视为质点的滑块从A处以水平初速度v0进入电场区沿轨道运动，从B点离开电场区继续沿轨道BC运动，最后从圆轨道最高点D处以水平速度v离开圆轨道.已知：轨
道BC长l＝1 m，圆半径R＝0.1 m，m＝0.01 kg，q＝5×10－5 C，滑块与轨道BC间的动摩擦因数μ＝0.2，重力加速度g取10 m/s2，设装置处于真空环境中.
(1)若滑块到达圆轨道D点时的速度v＝1 m/s①在D点处时，求滑块受到的弹力FN；
代入数据得FN＝0 (1分)
②求滑块从B点离开电场时的速度大小vB；
解得vB＝3 m/s (1分)
(2)若v0＝5 m/s，为使滑块能到达圆轨道最高点D处，且离开圆轨道后落在水平轨道BC上，求A、B两点间电势差UAB应满足的条件.
答案 －1 600 V≤UAB≤800 V
解析 当电势差UAB最低时，滑块恰能经过最高点D，此时vD＝1 m/s(1分)
解得UAB＝－1 600 V (1分)当电势差UAB最高时，滑块经过最高点D后做平抛运动，恰能落到B点，则由平抛运动的规律，
高中物理新教材特点分析
（一）趣味性强，激发学生学习兴趣 在新时代教育制度的改革深化下，学生对于物理课程内容的学习兴趣可以带动学生不断地进行探究。物理课程教学引入趣味性较高的新教材内容，充实物理课堂，引入信息技术，利用多媒体等新时代信息化的教学手段，利用更加直观、动态化的、可观察的教学手段，向学生们展示物理教学课程当中那些抽象的知识点，不断地吸引学生们的好奇心与兴趣力，让学生在物理课堂上能够充分感受到物理的魅力所在。（二）实践性高，高效落实理论学习 在现代化教育课程的背景之下，新课程改革理念越来越融入生活与学习的方方面面，新教材逐步的显现出强大影响力。（三）灵活性强，助力课程目标达成 随着教育制度体系的改革，通过新时代新教材内容的融入，教师不断地革新教学手段，整合线上以及线下的教育资源内容，可以为物理课堂增添新的活力与生机。
一、单项选择题(本题共8小题，每小题3分，共24分)
1.下列说法正确的是A.根据磁感应强度定义式B＝ ，磁场中某点的磁感应强度B与F成正比， 与Il乘积成反比B.磁感应强度的方向与小磁针N极所受磁场力的方向相同C.一小段通电直导线在某处不受磁场力作用，则该处的磁感应强度一定 为零D.磁感线总是从磁铁的N极出发，到S极终止
解析 磁场中某点的磁感应强度是由磁场本身决定的物理量，与通电导线所受的安培力F以及Il乘积无关，选项A错误；磁感应强度的方向与小磁针N极所受磁场力的方向相同，选项B正确；一小段通电直导线在某处不受磁场力作用，可能是导线与磁场方向平行，该处的磁感应强度不一定为零，选项C错误；磁感线在磁体的外部从N极到S极，在磁体内部是从S极到N极，组成闭合的曲线，故D错误.
2.(2021·河北保定市高二期末)一个量程为0～15 V的电压表，内阻为 15 kΩ，把它与一个电阻R串联后接在10 V的恒压源上，此时电压表的读数是6 V.则电阻R的阻值为A.200 Ω B.10 kΩC.20 kΩ D.240 Ω
3.(2021·北京市期末)在研究电容器的充、放电实验中，把一个电容器、电流传感器、电阻、电源、单刀双掷开关按图1甲所示连接.先使开关S与1端相连，电源向电容器充电；然后把开关S掷向2端，电容器放电.电流传感器与计算机连接，记录这一过程中电流随时间变化的i－t图像如图乙所示，图线1表示电容器的充电过程，图线2表示电容器的放电过程，
下列选项正确的是A.电容器放电过程中流过电阻R的电流方向向右B.电容器充电过程中电源释放的电能全部转化为电容器中的电场能C.图乙中图线1与横轴所围的面积，表示电容器充电后所带电荷量的大小D.图乙中形成图线2的过程中，电容器两极板间电压降低的越来越快
解析 充电时电容器上极板带正电，放电时，电流由电容器的上极板流向下极板，所以流过电阻R的电流方向向左，A错误；
i－t图像与横轴所围的面积表示电荷量，所以图线1与横轴所围的面积表示电容器充电后所带电荷量的大小，C正确；由题图可知，放电过程中，电流的变化越来越慢，说明电压的变化也越来越慢，D错误.
电容器充电过程中电源释放的电能转化为电容器的电场能、电阻上的热能等，B错误；
4.如图2所示，在两个等量异种点电荷的电场中有1、2、3、4、5、6各点，其中1、2之间的距离与2、3之间的距离相等，2、5之间的距离与2、6之间的距离相等，2位于两点电荷连线的中点，两条虚线互相垂直，那么关于各点电场强度和电势的叙述错误的是A.1、3两点电势相等B.1、3两点电场强度相同C.4、5两点电势相等D.5、6两点电场强度相同
5.在如图3所示的电路中，输入电压U恒为12 V，灯泡L标有“6 V 12 W”字样，电动机线圈的电阻RM＝0.5 Ω.若灯泡恰能正常发光且电动机转动，以下说法中正确的是A.电动机的输入功率是12 WB.电动机的输出功率是12 WC.电动机的热功率是12 WD.整个电路消耗的电功率是22 W
解析 电动机两端的电压UM＝U－UL＝(12－6) V＝6 V，整个电路中的电流I＝ A＝2 A，所以电动机的输入功率P＝UMI＝6×2 W＝12 W，故A正确；
电动机的热功率P热＝I2RM＝22×0.5 W＝2 W，则电动机的输出功率P2＝P－P热＝(12－2) W＝10 W，故B、C错误；整个电路消耗的电功率P总＝UI＝12×2 W＝24 W，故D错误.
6.如图4所示，真空中A、B、C三点构成一等边三角形，CD为边AB的高.电荷量为－q(q>0)的点电荷Q1固定在A点.将另一电荷量为＋q的点电荷Q2从无穷远处移到C点，此过程中静电力做功为W，再将点电荷Q2从C点移到B点并固定.取无穷远处电势为零，则A.点电荷Q2移入以前，B点的电势为B.将点电荷Q2从C点移到B点过程中，静电力做正功C.点电荷Q2固定后，将某一正试探电荷从C点沿CD移 到D点，该试探电荷所受静电力逐渐增大D.点电荷Q2固定后，将某一试探电荷从C点沿CD移到D点，该试探电荷所具 有的电势能先增加后减少
C、B的电势相等，点电荷Q2从C点移到B点过程中，静电力不做功，B错误；Q2固定后，CD为等量异种电荷连线的中垂线，中垂线上的电场方向始终垂直于CD，试探电荷从C点沿CD移到D点，静电力不做功，试探电荷的电势能不变化，但是电场强度从C点到D点逐渐增大，即试探电荷所受静电力逐渐增大，D错误，C正确.
7.两电荷量分别为q1和q2的点电荷固定在x轴上的A、B两点，两点电荷连线上各点电势φ随坐标x变化的关系图像如图5所示，其中P点电势最高，且xAP
由题图知，在A、B之间沿x轴从P点左侧到右侧，电势先增加后减小，则负点电荷的电势能先减小后增大，故C项错误；
8.(2020·安徽定远重点中学高二期末)如图6所示，M、N和P是以MN为直径的半圆弧上的三点，O为半圆弧的圆心，∠MOP＝60°，在M、N处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时O点的磁感应强度大小为B0；若将M处长直导线移至P处，则O点的磁感应强度大小为
二、多项选择题(本题共4小题，每小题4分，共16分)
9.电阻不变的三盏电灯A、B、C连接在如图7所示的电路中，闭合开关S后，三盏灯电功率相同，此后向上移动滑动变阻器R的滑片，则可判断A.三盏灯的电阻大小是RB>RC>RAB.三盏灯的电阻大小是RA>RB>RCC.A、C两灯变亮，B灯变暗D.A、B两灯变亮，C灯变暗
当滑动变阻器R的滑片向上移动时，滑动变阻器接入电路的电阻增大，外电阻增大，总电流减小，电源的内电压减小，路端电压增大，通过A灯的电流增大，则A灯变亮；由于总电流减小，而通过A灯的电流增大，则通过C灯的电流减小，C灯变暗，C灯的电压减小，而路端电压增大，则B灯的电压增大，B灯变亮，即A、B两灯变亮，C灯变暗，故C错误，D正确.
10.(2021·安徽省肥东县第二中学高二期末)如图8所示，d处固定有负点电荷Q，一个带电质点只在静电力作用下运动，射入此区域时的运动轨迹为图中曲线abc，b点是曲线上离点电荷Q最远的点，a、b、c、d恰好是一正方形的四个顶点，则有A.a、b、c三点处电势高低关系是φa＝φc>φbB.质点由a到b，电势能增加C.质点在a、b、c三点处的加速度大小之比为2∶1∶2D.质点在b点电势能最小
解析 根据负点电荷的等势面的分布可知离负点电荷越近的电势越低，以点电荷为圆心的同一圆周上的电势相等，则a、b、c三点处电势高低关系是φa＝φc<φb，A错误；
根据曲线运动合外力总是指向运动轨迹的凹侧，所以质点由a到b，静电力做负功，则电势能增加，质点在b点电势能最大，B正确，D错误；
11.如图9甲所示是有两个量程的电流表，当使用a、b两个端点时，量程为0～1 A，当使用a、c两个端点时，量程为0～0.1 A，已知电流表的内阻Rg1＝200 Ω，满偏电流Ig1＝2 mA；如图乙所示是有两个量程的电压表，当使用d、e两个端点时，量程为0～10 V，当使用d、f两个端点时，量程为0～100 V.已知电流表的内阻Rg2＝500 Ω，满偏电流Ig2＝1 mA，则电阻R1、R2、R3、R4分别为A.R1＝0.85 Ω B.R2＝3.67 ΩC.R3＝9 500 Ω D.R4＝95 000 Ω
12.如图10所示，带正电的粒子以一定的初速度v0沿两板的中线进入水平放置的平行金属板内，恰好沿下板的边缘飞出，已知板长为L，板间的距离为d，板间电压为U，带电粒子的电荷量为q，粒子通过平行金属板的时间为t(不计粒子的重力)A.在时间t内，静电力对粒子做的功为qU
三、非选择题(本题共6小题，共60分)
13.(6分)小王和小李两位同学分别测量电压表V1的内阻.(1)先用调好的欧姆表“×1 k”挡粗测电压表V1的内阻，测量时欧姆表的黑表笔与电压表的_____(选填“＋”或“－”)接线柱接触，测量结果如图11甲所示，则粗测电压表V1的内阻为______ kΩ.
(2)为了精确测量电压表V1的内阻，小王同学用如图乙所示的电路，闭合开关S1前将滑动变阻器的滑片移到最____(选填“左”或“右”)端，电阻箱接入电路的电阻调到最___(选填“大”或“小”)，闭合开关S1，调节滑动变阻器和电阻箱，使两电压表指针的偏转角度都较大，读出电压表V1、V2的示数分别为U1、U2，电阻箱的示数为R0，则被测电压表V1的内阻RV1＝________.
14.(8分)在“测定金属的电阻率”的实验中，待测金属丝的电阻R约为 5 Ω，实验室备有下列实验器材：A.电压表 (量程0～3 V，内阻约为15 kΩ)；B.电压表 (量程0～15 V，内阻约为75 kΩ)；C.电流表 (量程0～3 A，内阻约为0.2 Ω)；D.电流表 (量程0～0.6 A，内阻约为1 Ω)；E.滑动变阻器R1(0～10 Ω，0.6 A)；F.滑动变阻器R2(0～2 000 Ω，0.1 A)；G.电池组E(电动势为3 V)；H.开关S，导线若干.
(1)为减小实验误差，应选用的实验器材有_________(填器材前面的序号).
(2)为减小实验误差，应选用如图12中________(选填“甲”或“乙”)为该实验的电路原理图，并按所选择的电路原理图把如图丙中的实物图用线连接起来.
(3)若用毫米刻度尺测得金属丝长度为60.00 cm，用螺旋测微器测得金属丝的直径及两电表的示数如图13所示，则金属丝的直径为________ mm，电阻值为_____ Ω.
(4)该金属丝的电阻率为___________ Ω·m.
15.(8分)如图14所示，匀强电场的电场线与AC平行，把10－8 C的负电荷从A点移到B点，静电力做功6×10－8 J，AB长6 cm，AB与AC成60°角.(1)求匀强电场的场强方向；
解析 将负电荷从A点移至B点，静电力做正功，所以电荷所受静电力方向由A指向C.又因为是负电荷，场强方向与负电荷受力方向相反，所以场强方向由C指向A.(3分)
(2)设B处电势为1 V，则A处电势为多少？电子在A处的电势能为多少？
答案 －5 V 5 eV
解析 由WAB＝EpA－EpB＝q(φA－φB)得
则电子在A点的电势能为EpA＝qφA＝(－e)×(－5 V)＝5 eV. (2分)
16.(10分)如图15所示，电阻R1＝2 Ω，小灯泡L上标有“3 V 1.5 W”，电源内阻r＝1 Ω，滑动变阻器的最大阻值为R0(大小未知)，当触头P滑动到最上端a时理想电流表的读数为1 A，小灯泡L恰好正常发光，求：(1)滑动变阻器的最大阻值R0；
流过滑动变阻器的电流：I0＝IA－IL＝0.5 A(2分)
(2)当触头P滑动到最下端b时，求电源的总功率及输出功率.
解析 电源电动势为：E＝UL＋IA(R1＋r)＝6 V(2分)
故电源的总功率为：P总＝EI＝12 W (1分)输出功率为：P出＝EI－I2r＝8 W. (2分)
17.(12分)(2021·安徽芜湖市高三期末)如图16所示，水平放置的平行板电容器，两极板间距为d＝0.06 m，极板长为L＝0.3 m，接在直流电源上，有一带电液滴以v0＝0.5 m/s的初速度从两极板左侧的正中央水平射入，
答案 2.5 m/s2
恰好做匀速直线运动，当它运动到P处时迅速将下极板向下平移Δd＝0.02 m，液滴最后恰好从极板的末端飞出，g取10 m/s2，求：(1)将下极板向下平移后，液滴的加速度大小；
解析 带电液滴在板间受重力和竖直向上的静电力，因为液滴做匀速直线运动，
当下极板向下平移后，d增大，E减小，静电力减小，故液滴向下偏转，在电场中做类平抛运动，此时液滴所受静电力
(2)液滴从射入电场开始计时，匀速运动到P点所用的时间.
设液滴从P点开始在匀强电场中飞行的时间为t2，
解得t2＝0.2 s (1分)
所以液滴从射入电场开始计时匀速运动到P点所用的时间为t1＝t－t2＝0.4 s. (1分)
18.(16分)(2021·江西赣州市期末)如图17所示，水平绝缘轨道AC由光滑段AB与粗糙段BC组成，它与竖直光滑半圆轨道CD在C点处平滑连接，其中AB处于电场区内.一带电荷量为＋q、质量为m的可视为质点的滑块从A处以水平初速度v0进入电场区沿轨道运动，从B点离开电场区继续沿轨道BC运动，最后从圆轨道最高点D处以水平速度v离开圆轨道.已知：轨
道BC长l＝1 m，圆半径R＝0.1 m，m＝0.01 kg，q＝5×10－5 C，滑块与轨道BC间的动摩擦因数μ＝0.2，重力加速度g取10 m/s2，设装置处于真空环境中.
(1)若滑块到达圆轨道D点时的速度v＝1 m/s①在D点处时，求滑块受到的弹力FN；
代入数据得FN＝0 (1分)
②求滑块从B点离开电场时的速度大小vB；
解得vB＝3 m/s (1分)
(2)若v0＝5 m/s，为使滑块能到达圆轨道最高点D处，且离开圆轨道后落在水平轨道BC上，求A、B两点间电势差UAB应满足的条件.
答案 －1 600 V≤UAB≤800 V
解析 当电势差UAB最低时，滑块恰能经过最高点D，此时vD＝1 m/s(1分)
解得UAB＝－1 600 V (1分)当电势差UAB最高时，滑块经过最高点D后做平抛运动，恰能落到B点，则由平抛运动的规律，
