物理必修 第一册第一章 运动的描述2 时间 位移图文ppt课件

这是一份物理必修 第一册第一章 运动的描述2 时间 位移图文ppt课件，共24页。PPT课件主要包含了时刻和时间间隔，位置和位移，直线运动的位移，位移时间图像，位移和时间的测量，导学探究，ABCD等内容，欢迎下载使用。

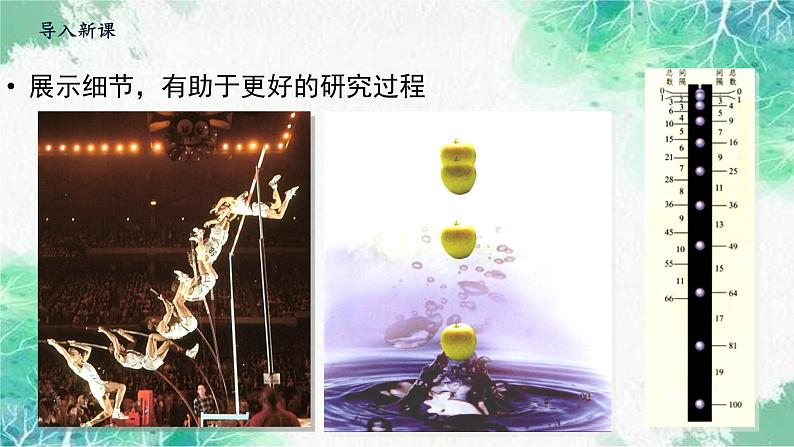

展示细节，有助于更好的研究过程

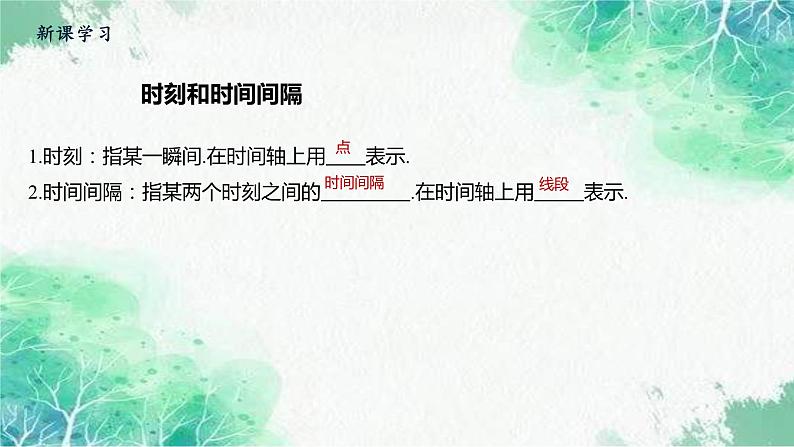

1.时刻：指某一瞬间.在时间轴上用 表示.2.时间间隔：指某两个时刻之间的 .在时间轴上用 表示.

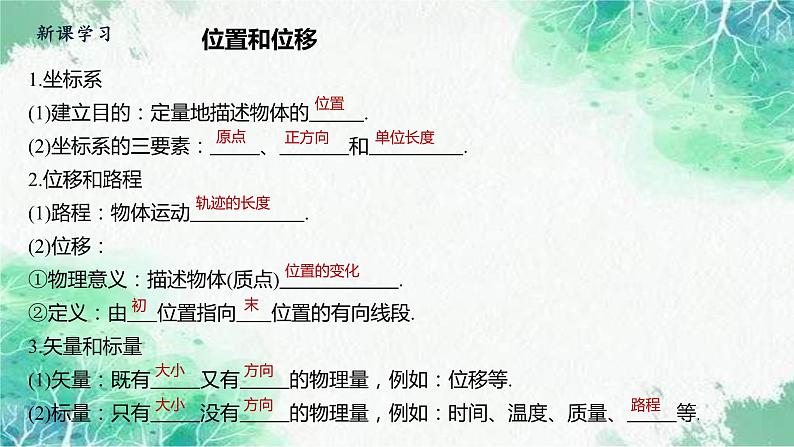

1.坐标系(1)建立目的：定量地描述物体的 .(2)坐标系的三要素： 、 和 .2.位移和路程(1)路程：物体运动 .(2)位移：①物理意义：描述物体(质点) .②定义：由 位置指向 位置的有向线段.3.矢量和标量(1)矢量：既有 又有 的物理量，例如：位移等.(2)标量：只有 没有 的物理量，例如：时间、温度、质量、 等.

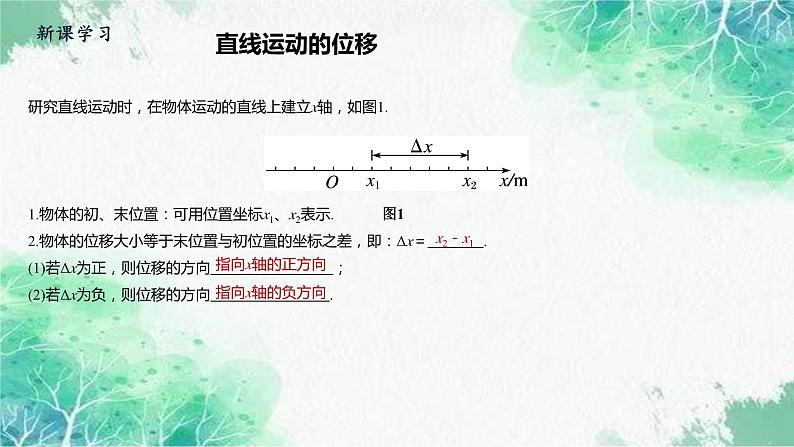

研究直线运动时，在物体运动的直线上建立x轴，如图1.1.物体的初、末位置：可用位置坐标x1、x2表示.2.物体的位移大小等于末位置与初位置的坐标之差，即：Δx＝ .(1)若Δx为正，则位移的方向 ；(2)若Δx为负，则位移的方向 .

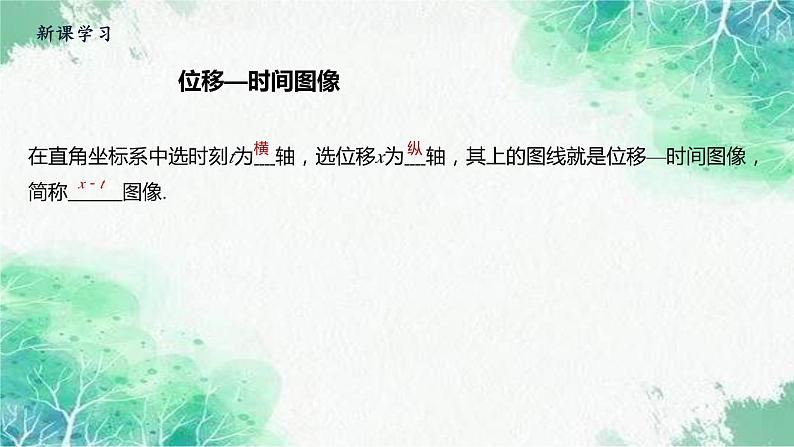

在直角坐标系中选时刻t为 轴，选位移x为 轴，其上的图线就是位移—时间图像，简称 图像.

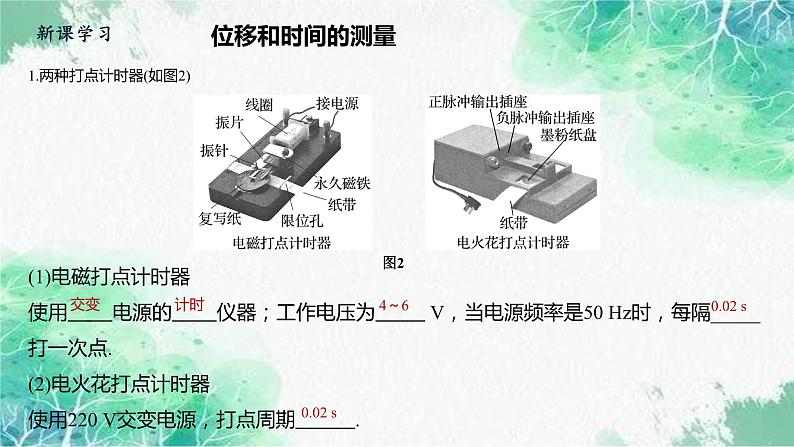

1.两种打点计时器(如图2)
(1)电磁打点计时器使用 电源的 仪器；工作电压为 V，当电源频率是50 Hz时，每隔_____打一次点.(2)电火花打点计时器使用220 V交变电源，打点周期 .

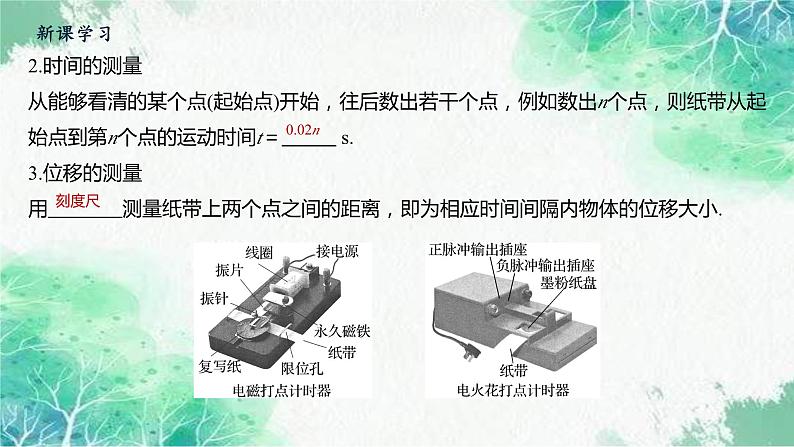

2.时间的测量从能够看清的某个点(起始点)开始，往后数出若干个点，例如数出n个点，则纸带从起始点到第n个点的运动时间t＝ s.3.位移的测量用 测量纸带上两个点之间的距离，即为相应时间间隔内物体的位移大小.
1.判断下列说法的正误.(1)时刻就是一瞬间，即一段很短很短的时间间隔.(　　)(2)上午第一节课8点上课，这里的8点指时刻.(　　)(3)在800 m田径比赛中，李明以2分01秒46的成绩获得冠军，其中的2分01秒46指的是时间间隔，800 m指位移.(　　)(4)物体在一条直线上运动时，路程和位移总是大小相等，且位移是矢量，路程是标量.(　　)(5)一个物体的位移为零，路程也一定为零.(　　)2.小明同学4×10 m折返跑测试成绩为9.87 s，则小明在测试中路程为 m，位移为 s指 (填“时刻”或“时间间隔”).
如图3所示，在时间轴上标出“第3 s初”，“第3 s末”，“第3 s内”，“前3 s内”；然后指出哪些表示时刻，哪些表示时间间隔.
答案　“第3 s初”、“第3 s末”表示时刻，“第3 s内”、“前3 s内”表示时间间隔.
例1　下列关于时刻和时间间隔的说法正确的是A.第4 s末到第5 s初经历了1 s的时间间隔B.“新闻联播在北京时间19：00开始播出”，其中19：00指的是时间间隔C.物体第3 s末的位置坐标是(2 m,3 m)，其中第3 s末指的是时刻D.物体第3 s内运动了4 m，其中第3 s内指的是时刻
解析　第4 s末与第5 s初在时间轴上是同一个点，是指同一时刻，故A错误；“新闻联播在北京时间19：00开始播出”，这里的19：00指的是时刻，故B错误；第3 s末，指的是时刻，故C正确；时间间隔是指时间的长度，第3 s内，指1 s的时间长度，是时间间隔，故D错误.
路程和位移　矢量和标量
(1)如图4所示，三位旅行者从北京到上海，甲乘坐高铁直达，乙乘坐飞机直达，丙先乘坐汽车，再乘坐轮船到上海，三者的路程是否相同？位移是否相同？
答案　三者的路程不同，但都是从北京到上海，初位置、末位置一样，即位移相同.
(2)①如果一位同学从操场中心A点出发向北走了40 m到达B点，然后又向西走了30 m到达C点，则他从A到C点的路程是多少？位移的大小是多少？
答案　如图所示，路程是70 m，位移为从A点指向C点的有向线段，大小为50 m.
②路程和位移的计算方法相同吗？
答案　不相同.路程是标量，遵从算术加法法则，可以直接相加减；位移是矢量，不能直接相加减，位移的大小等于初位置指向末位置的有向线段的长度.
1.矢量和标量(1)标量标量是指只有大小而没有方向的物理量.如长度、质量、时间、路程、温度等，其运算遵从算术加法法则.(2)矢量矢量是指既有大小又有方向的物理量.如位移等，其运算法则不同于标量，将在后面学习.(3)矢量的表示①矢量可以用带箭头的有向线段表示，线段的长短表示矢量的大小，箭头的指向表示矢量的方向.②在同一直线上的矢量，可以先建立一维坐标系，在数值前面加上正、负号表示矢量的方向，正号表示与坐标系规定的正方向相同，负号则表示与正方向相反.
2.位移和路程的区别与联系
例2　如图5所示，某人沿半径R＝50 m的圆形跑道跑步，从A点出发逆时针跑过 圆周到达B点，试求由A到B的过程中，此人运动的路程和位移(取π＝3.14， ＝1.414).
解析　此人运动的路程等于ACB所对应的弧长，即路程s＝ ×2πR＝235.5 m.此人从A点运动到B点的位移大小等于由A指向B的有向线段的长度，即位移大小x＝ R＝70.7 m，位移的方向由A指向B.
答案　235.5 m　70.7 m，方向由A指向B
直线运动中的位置和位移
1.位置在一维坐标系中的表示一维坐标系中位置用一个点的坐标表示；坐标值的正负表示物体所在位置在坐标原点的正方向上还是负方向上；坐标值的绝对值表示物体所在位置到坐标原点的距离.2.位移在一维坐标系中的表示用两个坐标的差值即Δx＝x2－x1表示位移.Δx的数值表示位移大小，Δx为正，表示位移方向与规定的正方向相同；Δx为负，表示位移方向与规定的正方向相反.3.在一维坐标系中，选择不同的坐标原点，各点的位置坐标不同，但两点间位移相同，即位移与坐标系的选取无关.
例3　物体做直线运动时可以用坐标轴上的坐标表示物体的位置，用坐标的变化量Δx表示物体的位移.如图6所示，一个物体从A运动到C，它的位移Δx1＝－4 m－5 m＝－9 m；从C运动到B，它的位移为Δx2＝1 m－(－4 m)＝5 m.下列说法中正确的是A.从C到B的位移大于从A到C的位移，因为正数大于负数B.从A到C的位移大于从C到B的位移，因为正、负号表示　位移的方向，不表示位移的大小C.因为位移是矢量，所以这两个矢量的大小无法比较D.物体由A到B的位移Δx＝4 m
解析　位移是矢量，正、负号表示位移的方向，而不表示位移的大小，从A到C的位移大于从C到B的位移，选项A、C错误，B正确；物体从A到B的位移Δx＝1 m－5 m＝－4 m，故选项D错误.
位移—时间图像(x－t图像)
从位移—时间图像(x－t图像)中获得的信息(1)任一时刻质点的位置图像中的每一个点表示质点某时刻的位置.(2)质点发生某段位移所用的时间.(3)两图线的交点表示两质点在这一时刻相遇，如图7中P点.(4)截距图像不过原点O时，若从纵轴开始，则表示开始计时时，初始位置不在原点处，如图线甲所示；若从横轴开始，则表示计时一段时间后，质点才开始运动，如图线乙所示.
1.关于时刻和时间，下列说法中正确是 ( ) A. 5s时即为5s末，指的是时刻 B．时刻对应位置，时间对应位移 C. 第5s内指的是4s末到5s末这1s的时间 D．第4s末就是第5s初，指的是时刻 F．时光不能倒流，因为时间有方向
2.小球从距地面5m高处落下，碰到地面反弹后，在距地面2m高处被接住，则小球从高处落下到被接住这一过程中通过的路程和位移的大小分别是（ ）A.7m、7m B.5m、2m C.5m、3m D.7m、3m
1.时间:是时间间隔的简称，指一段持续的时间间隔。两个时刻的间隔表示一段时间，在时间坐标轴上对应于一段2.时刻:时刻是指某一瞬时，在时间坐标轴上对应于一点3.位移:初位置指向末位置的有向线段表示位移，描述物体位置的改变，是矢量，与运动路径无关，只由初末位置决定4.路程:质点运动轨迹的长度，是标量，取决于物体运动路径5.矢量:矢量既有大小，又有方向6.标量:只有大小，没有方向，标量相加遵从算术加法的法则
