物理人教版 (2019)2 时间 位移课文配套课件ppt

这是一份物理人教版 (2019)2 时间 位移课文配套课件ppt，共37页。PPT课件主要包含了时间和时间间隔，时间计量，坐标系，路程与位移，矢量与标量，直线运动的位置和位移，位移-时间图像，两种打点计时器，一认识打点计时器，两种计时器的比较等内容，欢迎下载使用。

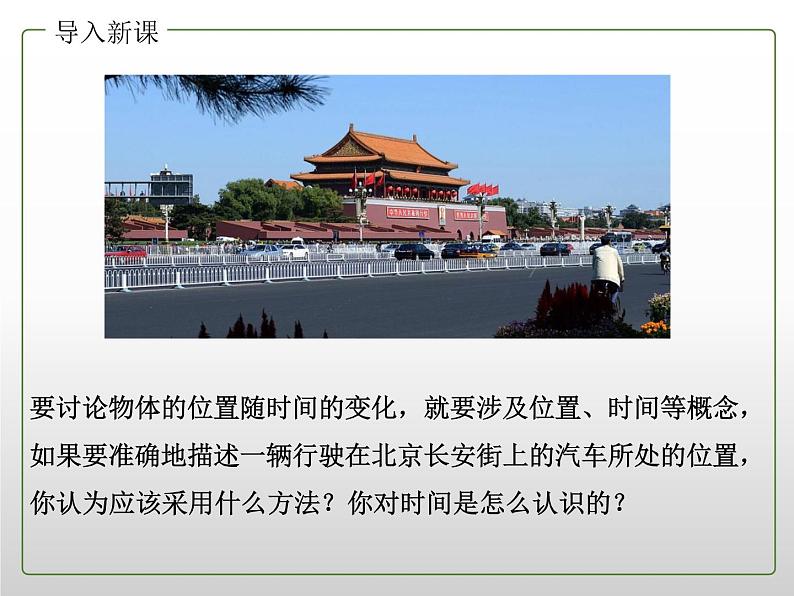

要讨论物体的位置随时间的变化，就要涉及位置、时间等概念，如果要准确地描述一辆行驶在北京长安街上的汽车所处的位置，你认为应该采用什么方法？你对时间是怎么认识的？

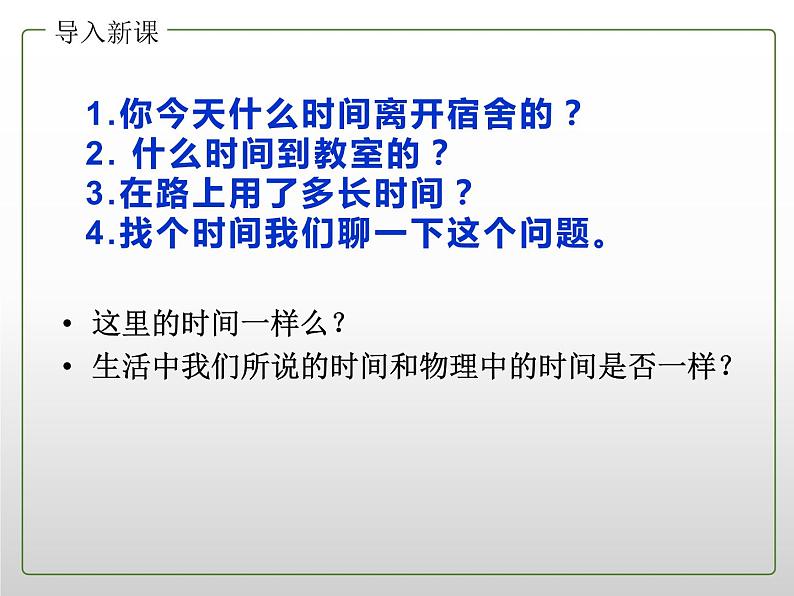

1.你今天什么时间离开宿舍的？ 2. 什么时间到教室的？ 3.在路上用了多长时间？ 4.找个时间我们聊一下这个问题。
这里的时间一样么？生活中我们所说的时间和物理中的时间是否一样？

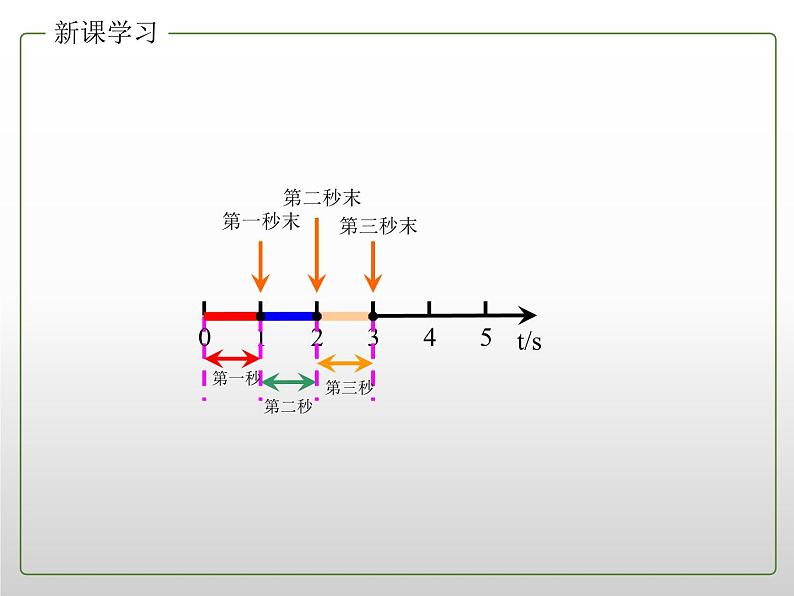

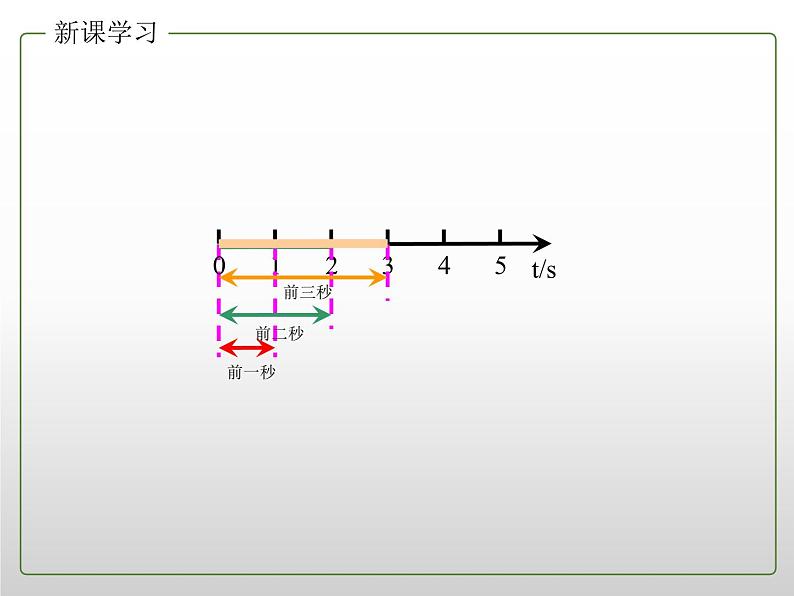

2．时间间隔：是指两时刻的间隔，在表示时间的数轴上用线段来表示．时间间隔简称时间．

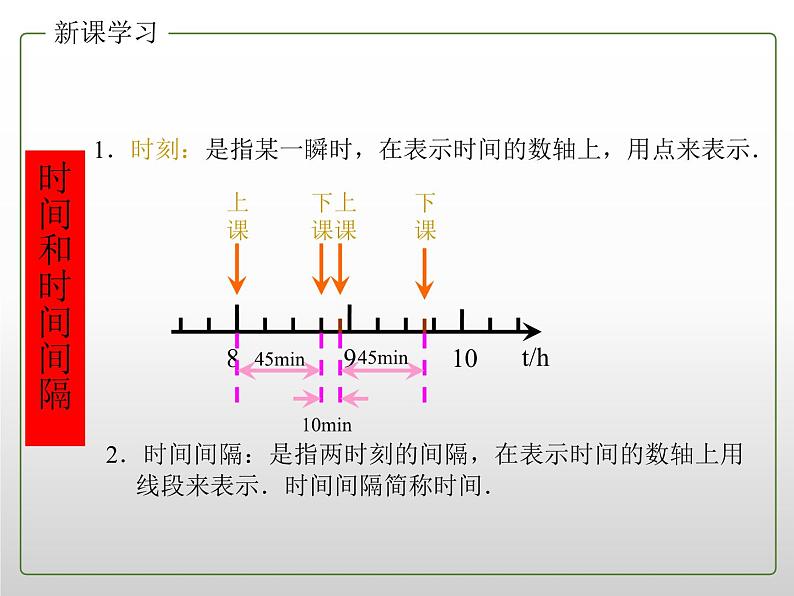

1．时刻：是指某一瞬时，在表示时间的数轴上，用点来表示．

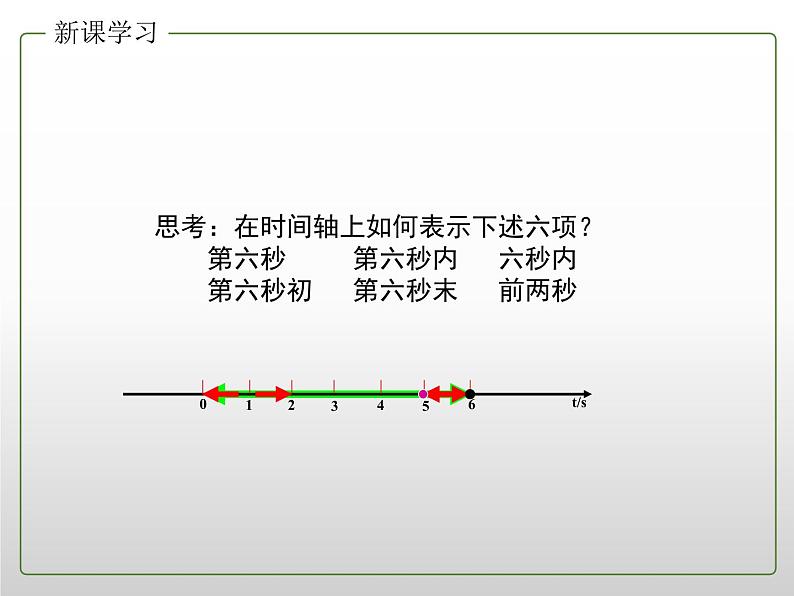

思考：在时间轴上如何表示下述六项？ 第六秒 第六秒内 六秒内 第六秒初 第六秒末 前两秒

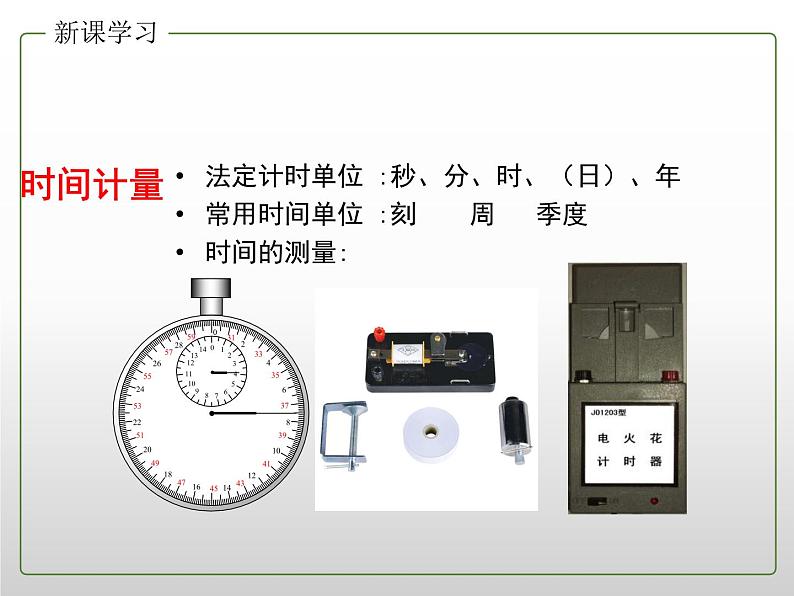

法定计时单位 :秒、分、时、（日）、年常用时间单位 :刻 周 季度 时间的测量:
一般说来，为了定量地描述物体的位置及位置的变化，需要在参考系上建立适当的坐标系。
需要标明：原点、正方向、标度、单位
1、描述直线运动的物体的位置变化，可以建立一维直线坐标系．2、描述平面上运动的物体的位置变化，可以建立二维平面直角坐标系．3、描述立体空间内运动的物体的位置变化，可以建立三维立体空间坐标系．
一维坐标（直线坐标）：
某一物体运动到A点时，此时它的位置坐标：
某一物体运动到B点时，此时它的位置坐标：
从A运动到B点，它运动了：
二维坐标（直角坐标）：
讨论：如果物体在平面上运动（例如滑冰运动员），我们 应如何建立坐标系？
三维坐标（立体坐标）：
若要描述飞机在空中的位置变化情况呢？
3.路程与位移的比较①路程只有大小，没有方向，是标量；②位移有大小，有方向，是矢量；③质点在做方向不变的直线运动时，位移大小才等于路程，其他情况下位移大小要小于路程。④路程与位移在国际单位制中有相同的单位：米（m）
1.路程（path)-—物体运动轨迹的长度；2.位移（displacement)——从物体运动的起点指向运动的终点的有向线段 ；
矢量(vectr)：既有大小，又有方向,例如：位移、速度、力等标量(scalar)：只有大小，没有方向,例如：路程、时间、质量、密度、功、温度等
（1）矢量可以用带箭头的线段表示，线段的长短表示矢量的大小，箭头的指向表示矢量的方向
（2）在同一直线上的矢量，可以先建立直线坐标系，在数值前面加上正负号表示矢量的方向，正号表示与坐标系规定的正方向相同，负号则相反
标量相加遵从算术加法的法则，矢量也是这样的吗？
　　一位同学从操场中心A出发，向北走了40 m，到达C点，然后又向东走了30m，到达B点。用有向线段表明他第一次、第二次的位移和两次行走的合位移（即代表他的位置变化的最后结果的位移）。 三个位移的大小各是多少？你能通过这个实例总结出矢量相加的法则吗？
如何在坐标轴上表示位移?
位移△x = x2 - x1
物体从A到B的位移= m物体从B到 A的位移呢？
两次运动有什么不同呢？
例如:在平直的公路旁每隔100米竖立着有标号的电线杆,一观察者坐在汽车上.研究汽车的运动情况.当汽车经过Ⅰ号电线杆按下秒表,做下了如下记录:
我们能不能把表中的数据用坐标来表示呢?
(1)建立平面直角坐标系,用横轴表示时间t,用纵轴表示位移X.
(3)用平滑的曲线尽可能的把绝大部分点连接起来
位移---时间图象(X—t图象)
3.横坐标中的5、10……的含义是什么？
4.纵坐标中的100、200……的含义是什么？
5表示5S末;10表示10S末
100表示100m处的位置；200表示200m处的位置
或5表示5S末时刻与0时刻间的时间是5S;10表示10S末时刻与0时刻间的时间是10S.
或100表示100m处的位置与参考点0间的位移是100m;200表示200m处的位置与参考点0间的位移是200m.
2.在平面直角坐标系中,横轴表示时间t,纵轴表示位移X,根据给出的(或测定的)数据,作出几个点的坐标,用平滑的线将几个点连接起来,这条线是位移时间图象,简称位移图像.
打点计时器是测量时间的仪器。接在50Hz的交流电源上时，相临两点的时间间隔为0.02s。
（1）原理 （2）构造 （3）工作电压：6V以下
直流？ 交流？
2、电火花计时器 （1）构造： 工作电压为220伏 （2）原理： 脉冲电流经 放电针、 墨粉纸盘放电
二 、练习使用打点计时器
1、操作步骤 （1）固定计时器 （2）穿纸带 （3）启动电源，拉纸带，随后立即关电源
（1）实验前，应将打点计时器固定好，以免拉动纸带时晃动，并先轻轻试拉动纸带，应无明显的阻滞现象。（2）使用打点计时器打点时，应先接通电源，待打点计时器打点稳定后，再拉动纸带。（3）手拉动纸带时速度应适中，以防点迹太密或太疏（4）使用电火花计时器时，应注意把两条纸带穿好，墨粉纸盘位于两条纸带中间，使用电磁打点计时器时，应让纸带穿过限位孔，压在复写纸下面（5）打点计时器不能连续工作太长时间，打完点后应立即关闭电源
1．以下各种说法中，哪些是指时间间隔？哪些是指时刻？（1）列车员说：“火车 8 时 42 分到站，停车 8 分。”（2）“您这么早就来啦，抱歉！让您等了这么久。”（3）“前 3 秒”“最后 3 秒”“第 3 秒末”“第 3 秒内”
时刻：8 时 42 分 时间间隔：8分
时刻：“这么早” 时间间隔：“这么久”
时刻：“第 3 秒末” 时间间隔： “前 3 秒”“最后 3 秒” “第 3 秒内”
2．某市出租汽车的收费标准有 1.20 元/km、1.60 元/km、2.00 元/km，其中千米说的是路程还是位移？
答：千米说的是路程，一般汽车行驶走的都不是直线
3．关于位移和路程，下列说法正确的是 （ ）在某段时间内物体运动的位移为零，该物体一定是静止的在某段时间内物体运动的路程为零，该物体一定是静止的汽车仪表盘上写着“ 8666 km ”涉及的是位移高速公路路牌标示“上海 80 km ”涉及的是位移
4．关于电磁打点计时器的使用，下列说法正确的是 （ ）电磁打点计时器使用的是 10 V 以下的直流电源在测量物体运动时，先让物体运动，后打开打点计时器的电源使用的电源电压越高，打点的时间间隔就越大纸带上打的点越密，说明物体运动越慢
5．一辆汽车在教练场上沿平直道路行驶，以x表示它相对出发点的位移。下图近似描写了汽车在 0 时刻到 40 s 这段时间的 x-t 图像。通过分析回答以下问题。（1）汽车最远位置距离出发点多约为多少米？（2）汽车在哪段时间没有行驶（3）汽车在哪段时间驶离出发点， 在哪段时间驶向出发点？
答：（1）汽车最远位置距离出发点 30 m ；（2）汽车在 10~20 s 内没有行驶；（3）汽车在 0~10 s 内驶离出发点，在 20~40 s 内驶向出发点。
1．时刻：时间轴上的一点
3．位移：从初位置指向末位置的有向线段； 路程：物体运动轨迹的长度
2．时间间隔：时间轴上的一段
4．矢量：有大小和方向的物理量；标量：只有大小没有方向的物理量
5．直线运动的位移：初、末位置可以用位置坐标 x1 、x2 表示 位移大小为：Δx＝ x2－x1
6．位移—时间图像：把物体运动的初始位置作为原点，位置等于位移大小
7．两种打点计时器：电磁打点计时器、电火花打点计时器 电源频率是50 Hz 时，打点计时器每隔0.02 s 打一个点。
