这是一份高中物理人教版 (2019)必修 第三册1 磁场 磁感线说课ppt课件，共41页。PPT课件主要包含了复习回顾，磁感应强度B，一磁感线，几种常见的磁场，条形磁铁，蹄形磁铁，它们遵循什么定则呢，安培定则，磁感线的特点，磁针A的N极指向外等内容，欢迎下载使用。
1、 为描述磁场的强弱和方向，我们引入了什么物理量？
2、电场线可以形象的描述电场强度E的大小和方向，那么我们怎样形象地描述磁感应强度的大小和方向呢？
将一个小磁针放在磁场中某一点,小磁针静止时,北极N所指的方向,就是该点的磁场方向.
【问题】磁场中各点的磁场方向如何判定呢?
如何形象地描述磁场中各点的磁场方向?

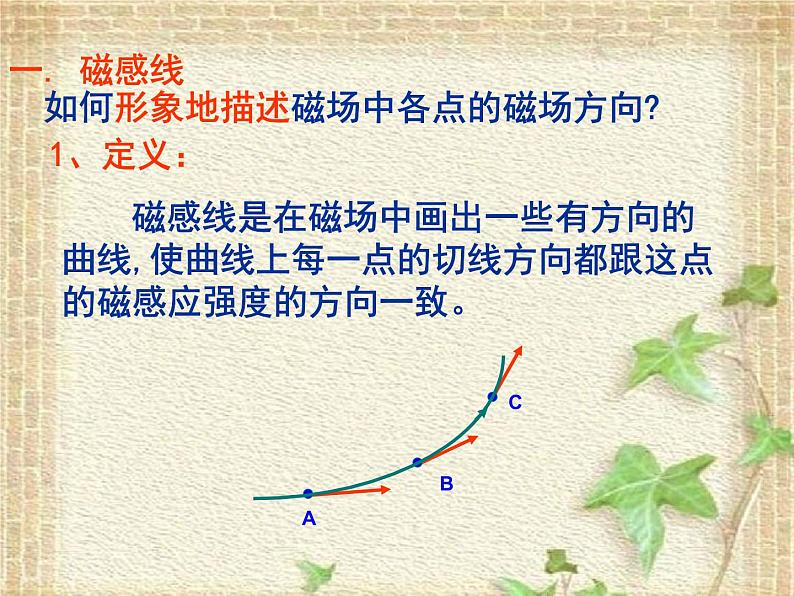

磁感线是在磁场中画出一些有方向的曲线,使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致。
外部从N到S，内部从S到N形成闭合曲线

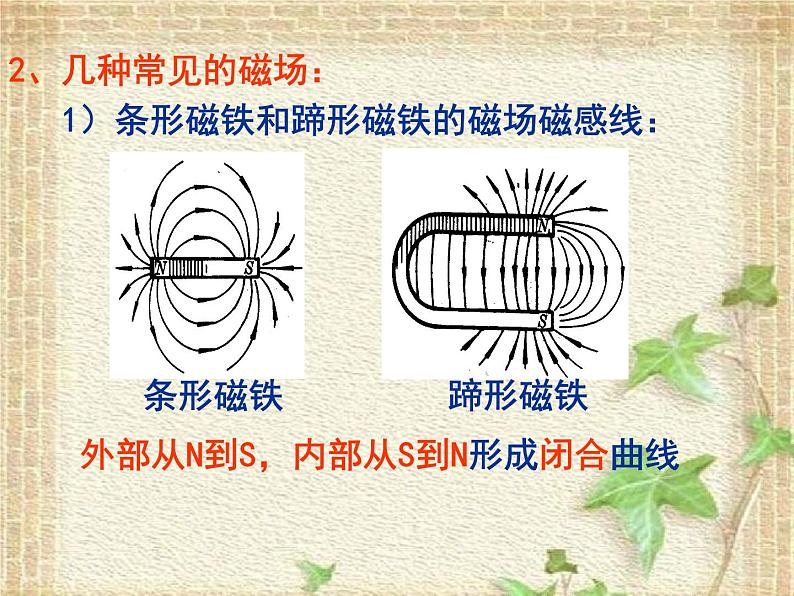

1）条形磁铁和蹄形磁铁的磁场磁感线：

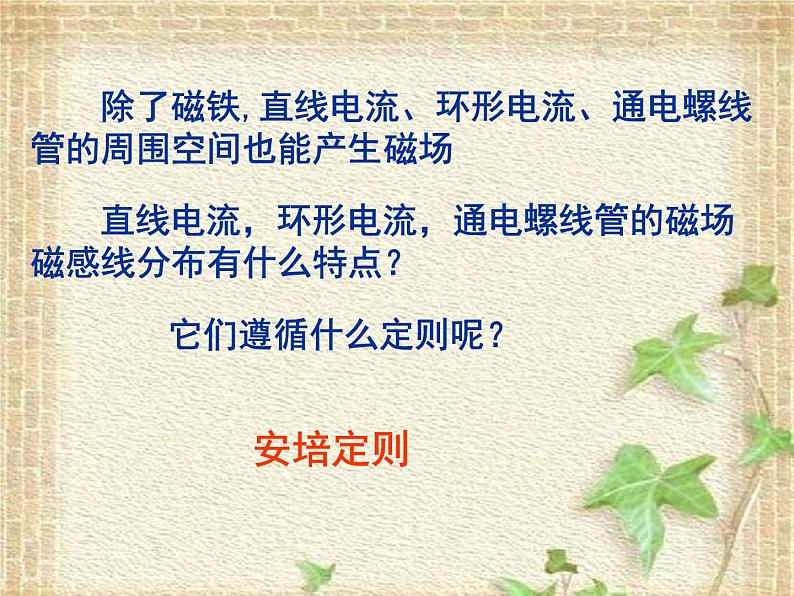

直线电流，环形电流，通电螺线管的磁场磁感线分布有什么特点？
除了磁铁,直线电流、环形电流、通电螺线管的周围空间也能产生磁场

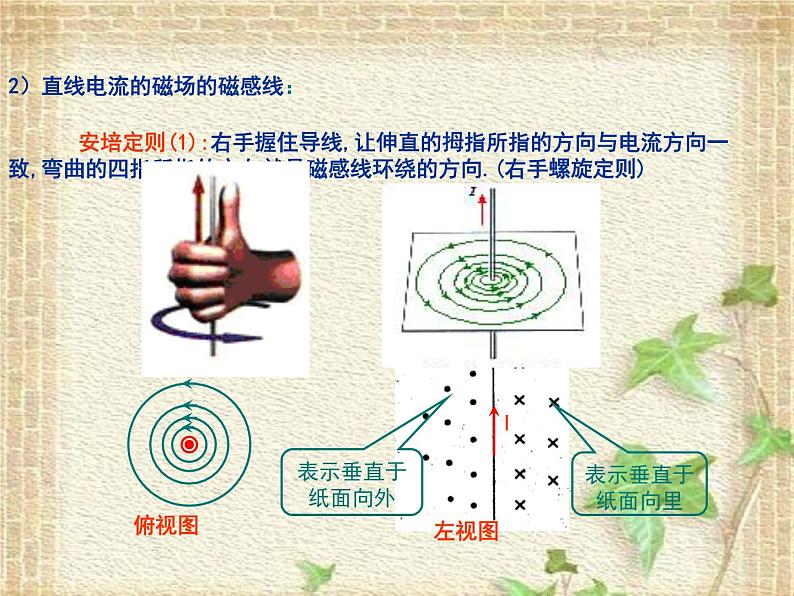

2）直线电流的磁场的磁感线：
安培定则(1):右手握住导线,让伸直的拇指所指的方向与电流方向一致,弯曲的四指所指的方向就是磁感线环绕的方向.(右手螺旋定则)

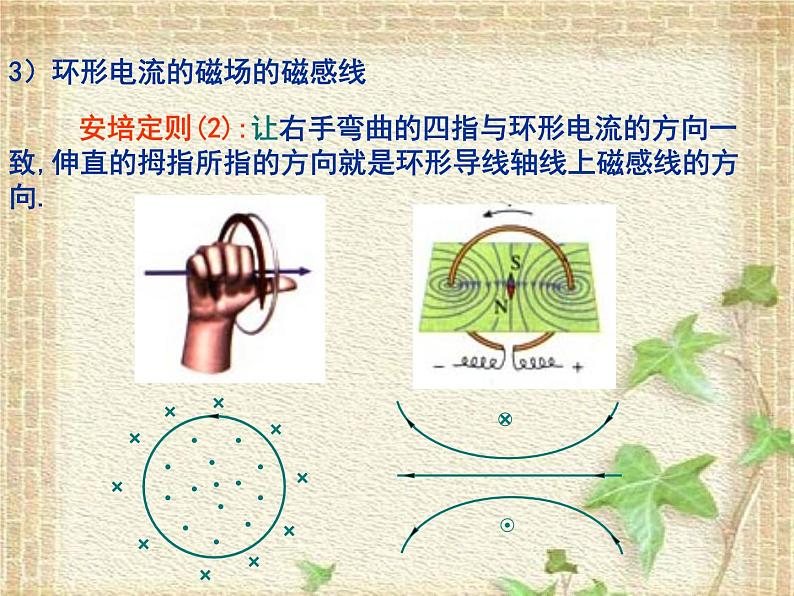

3）环形电流的磁场的磁感线
安培定则(2):让右手弯曲的四指与环形电流的方向一致,伸直的拇指所指的方向就是环形导线轴线上磁感线的方向.
4）通电螺线管的磁场的磁感线
通电螺线管的磁场就是环形电流磁场的叠加.所以环形电流的安培定则也可以用来判定通电螺线管的磁场,这时,拇指所指的方向是螺线管内部的磁场的方向.
(1)磁感线是假想的，不是真实的
(2)磁感线是闭合曲线。在磁体的外部磁感线由N极发出，回到S极。在磁体的内部磁感线则由S极指向N极
(4)磁感线的疏密表示磁场的强弱
(3)磁感线不能相交或相切
(5)磁感线上每一点的切线方向即为该点的磁场的方向
如图所示，一束带电粒子沿水平方向飞过小磁针的上方，并与磁针指向平行，能使小磁针的N极转向读者，那么这束带电粒子可能是（ ）A.向右飞行的正离子束 B.向左飞行的正离子束C.向右飞行的负离子束D.向左飞行的负离子束
如图所示，在三维直角坐标系中，若一束电子沿y轴正向运动，则由此产生的在z轴上A点和x轴上B点的磁场方向是（ ）A.A点磁场沿x轴正方向，B点磁场沿z轴负方向B.A点磁场沿x轴负方向，B点磁场沿z轴正方向C.A点磁场沿z轴正方向，B点磁场沿x轴负方向D.A点磁场沿x轴正方向，B点磁场沿z轴正方向
如图，当电流通过线圈时，磁针A的N极指向哪里？磁针B的N极指向哪里？
如图所示,a、b、c三枚小磁针分别在通电螺线管的正上方、管内和右侧,当这些小磁针静止时,小磁针N极的指向是 （ ）A． a、b、c均向左 B． a、b、c均向右 C． a向左,b向右,c向右 D． a向右,b向左, c向右
法国学者安培提出了著名的分子电流假说
在原子、分子等物质微粒的内部,存在着一种电流-分子电流.分子电流使每个物质微粒都成为微小的磁体,它的两侧相当于两个磁极
利用安培的假说解释一些磁现象
1.成功的解释了磁化现象和磁体消磁现象
2.安培分子电流假说揭示了电和磁的本质联系
3.安培的分子电流假说揭示了磁性的起源，认识到磁体的磁场和电流的磁场一样，都是由运动的电荷产生的
关于磁现象的电本质，下列说法中正确的是( )A.磁与电紧密联系，有磁必有电，有电必有磁B.不管是磁体的磁场还是电流的磁场都起源于电荷的运动C.永久磁铁的磁性不是由运动电荷产生的D.根据安培假说可知，磁体内分子电流总是存在的，因此任何磁体都不会失去磁性
一根软铁棒在磁场中被磁化.是因为( )A．软铁棒中产生了分子电流B．软铁棒中分子电流取向变得杂乱无章C．软铁棒中分子电流消失了D．软铁棒中分子电流取向变得大致相同
磁场强弱、方向处处相同的磁场
匀强磁场的磁感线是一些间隔相同的平行直线
1.相隔很近的两个异名磁极之间的磁场
2.通电螺线管内部的磁场
3.相隔一定距离的两个平行放置的线圈通电时，其中间区域的磁场。
在某一磁场中放了两个小磁针,发现这两个小磁针仅在磁场力的作用下成如图所示的平行反向,则该磁场可能由下列哪些来产生 ( ) A．条形磁铁 B．两个靠得很近的异名磁极间存在的磁场C．通电直导线D．通电螺线管
A．一定通有由a到b的电流B．一定通有由b到a的电C．可能没有电流流过D．可能通有由a到b的电流
长直螺线管内有一个可自由转动的小磁针,静止时如图所示,则螺线管中( )
实验室有一旧的学生直流电源,输出端的符号 模糊不清,无法辨认正、负极,某同学设计了下面的判断电源极性的方法:在桌面上放一个小磁针,在磁针东面放螺线管,如图所示,闭合开关后,磁针指南的一端向东偏转,下列判断中正确的是 （ ）A．电源的A端是正极.在电源内电流由A流向BB．电源的A端是正级.在电源内电流由B流向AC．电源的B端是正极,在电源内电流由A流向BD．电源的B端是正极,在电源内电流由B流向A
如图所示，弹簧秤下挂一条形磁棒，其中条形磁棒N极的一部分位于未通电的螺线管内，下列说法正确的是（ ）A.若将a接电源正极，b接负极， 弹簧秤的示数将减小B.若将a接电源正极，b接负极， 弹簧秤的示数将增大C.若将b接电源正极，a接负极， 弹簧秤的示数将增大D.若将b接电源正极，a接负极， 弹簧秤的示数将减小
在图中，已知磁场的方向，试画出产生相应磁场的电流方向
假设地球的磁场是由于地球带某种电荷而又绕地轴自转产生的，你认为地球带有何种电荷？
在磁感应强度为B的匀强磁场当中，有一个与磁场方向垂直的平面S，B和S的乘积叫做穿过这个面积的磁通量
单位：韦伯 符号：Wb 1Wb=1T·m2
1.B是匀强磁场或可视为匀强磁场的磁感应强度
2.公式只适用于S⊥B，若S与B不垂直，则S为垂直与磁场方向的投影面积
当磁场B⊥S垂直,磁通量最大Φ=BS
当B∥S时,磁通量最小Φ=0
当磁场B与面积S不垂直, Φ
如图，线圈平面与水平方向成θ角，磁感应线竖直向下，设匀强磁场的磁感应强度为B，线圈面积为S，则Ф＝_________
4.磁通量的意义可以用磁感线形象的说明
3.Φ是标量，但有方向，若取某方向穿入平面的磁通量为正，则反方向穿入该平面的磁通量为负
5.过一个平面若有方向相反的两个磁通量，这时的合磁通为相反方向磁通量的代数和(即相反方向磁通抵消以后剩余的磁通量才是合磁通)
如图所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂 直，则穿过两环的磁通量Фa和Фb大小关系为( )
A.均向上，Фa＞Фb B.均向下，Фa＜ФbC.均向上，Фa＝Фb D.均向下，无法比较
磁通量变化ΔФ ＝Ф2－Ф1是某两个时刻穿过某个平面S的磁通量之差，即ΔФ取决于末状态的磁通量Ф2与初状态磁通量Ф1的代数差
磁通量的变化一般有三种形式 1、B不变，有效面积S变化 2、B变化，S不变 3、B和S同时变化
如图所示,一矩形线框,从.abcd位置移动到a′b′c′d′位置的过程中,关于穿过线框的磁通量情况下列叙述正确的是(线框平行于纸面移动)( ) A.一直增加B.一直减少C.先增加后减少D.先增加,再减少直到零,然后再增加,然后再减少
如图所示，A为橡胶圆盘，其盘面竖直.B为紧贴A的毛皮.在靠近盘的中轴上有一个小磁针静止于图示位置.当沿图中箭头的方向转动把手C时，小磁针将发生什么现象
小磁针的N极将发生偏转，N极向右，S极向左.
如图所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的 （ ）A.区域I B.区域ⅡC.区域Ⅲ D.区域Ⅳ
铁环上绕有绝缘的通电导线,电流方向如图所示.则有铁环中心O处的磁场方向为( ) A．向下 B．向上 C．垂直纸面向里 D．垂直纸面向外
如图所示.在同一平面内有四根彼此绝缘的通电直导线,四根导线中电流I1=I3＞I2＞I4.要使0点处磁场增强,则应切断哪一根导线中的电流 （ ）A．切断I1 B．切断I2 C．切断I3 D．切断I4
某地地磁场的磁感应强度的水平分量是3.0×l0-5T，竖直分量是4.0×10-5T，则地磁场磁感应强度的大小为__________，方向为_______________________________，在水平面上，面积为5m2的范围内，地磁场的磁通量为____________Wb
与竖直方向成37O斜向下(或斜向上)
如图所示，套在条形磁铁外的三个线圈，其面积S1＞S2= S3，且 “3”线圈在磁铁的正中间。设各线圈中的磁通量依次为Ф1、Ф2、Ф3则它们的大小关系是( )A、 Ф1>Ф2>Ф3 B、 Ф1>Ф2=Ф3 C、 Ф1<Ф2<Ф3 D、 Ф1<Ф2=Ф3
1、 为描述磁场的强弱和方向，我们引入了什么物理量？
2、电场线可以形象的描述电场强度E的大小和方向，那么我们怎样形象地描述磁感应强度的大小和方向呢？
将一个小磁针放在磁场中某一点,小磁针静止时,北极N所指的方向,就是该点的磁场方向.
【问题】磁场中各点的磁场方向如何判定呢?
如何形象地描述磁场中各点的磁场方向?
磁感线是在磁场中画出一些有方向的曲线,使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致。
外部从N到S，内部从S到N形成闭合曲线
1）条形磁铁和蹄形磁铁的磁场磁感线：
直线电流，环形电流，通电螺线管的磁场磁感线分布有什么特点？
除了磁铁,直线电流、环形电流、通电螺线管的周围空间也能产生磁场
2）直线电流的磁场的磁感线：
安培定则(1):右手握住导线,让伸直的拇指所指的方向与电流方向一致,弯曲的四指所指的方向就是磁感线环绕的方向.(右手螺旋定则)
3）环形电流的磁场的磁感线
安培定则(2):让右手弯曲的四指与环形电流的方向一致,伸直的拇指所指的方向就是环形导线轴线上磁感线的方向.
4）通电螺线管的磁场的磁感线
通电螺线管的磁场就是环形电流磁场的叠加.所以环形电流的安培定则也可以用来判定通电螺线管的磁场,这时,拇指所指的方向是螺线管内部的磁场的方向.
(1)磁感线是假想的，不是真实的
(2)磁感线是闭合曲线。在磁体的外部磁感线由N极发出，回到S极。在磁体的内部磁感线则由S极指向N极
(4)磁感线的疏密表示磁场的强弱
(3)磁感线不能相交或相切
(5)磁感线上每一点的切线方向即为该点的磁场的方向
如图所示，一束带电粒子沿水平方向飞过小磁针的上方，并与磁针指向平行，能使小磁针的N极转向读者，那么这束带电粒子可能是（ ）A.向右飞行的正离子束 B.向左飞行的正离子束C.向右飞行的负离子束D.向左飞行的负离子束
如图所示，在三维直角坐标系中，若一束电子沿y轴正向运动，则由此产生的在z轴上A点和x轴上B点的磁场方向是（ ）A.A点磁场沿x轴正方向，B点磁场沿z轴负方向B.A点磁场沿x轴负方向，B点磁场沿z轴正方向C.A点磁场沿z轴正方向，B点磁场沿x轴负方向D.A点磁场沿x轴正方向，B点磁场沿z轴正方向
如图，当电流通过线圈时，磁针A的N极指向哪里？磁针B的N极指向哪里？
如图所示,a、b、c三枚小磁针分别在通电螺线管的正上方、管内和右侧,当这些小磁针静止时,小磁针N极的指向是 （ ）A． a、b、c均向左 B． a、b、c均向右 C． a向左,b向右,c向右 D． a向右,b向左, c向右
法国学者安培提出了著名的分子电流假说
在原子、分子等物质微粒的内部,存在着一种电流-分子电流.分子电流使每个物质微粒都成为微小的磁体,它的两侧相当于两个磁极
利用安培的假说解释一些磁现象
1.成功的解释了磁化现象和磁体消磁现象
2.安培分子电流假说揭示了电和磁的本质联系
3.安培的分子电流假说揭示了磁性的起源，认识到磁体的磁场和电流的磁场一样，都是由运动的电荷产生的
关于磁现象的电本质，下列说法中正确的是( )A.磁与电紧密联系，有磁必有电，有电必有磁B.不管是磁体的磁场还是电流的磁场都起源于电荷的运动C.永久磁铁的磁性不是由运动电荷产生的D.根据安培假说可知，磁体内分子电流总是存在的，因此任何磁体都不会失去磁性
一根软铁棒在磁场中被磁化.是因为( )A．软铁棒中产生了分子电流B．软铁棒中分子电流取向变得杂乱无章C．软铁棒中分子电流消失了D．软铁棒中分子电流取向变得大致相同
磁场强弱、方向处处相同的磁场
匀强磁场的磁感线是一些间隔相同的平行直线
1.相隔很近的两个异名磁极之间的磁场
2.通电螺线管内部的磁场
3.相隔一定距离的两个平行放置的线圈通电时，其中间区域的磁场。
在某一磁场中放了两个小磁针,发现这两个小磁针仅在磁场力的作用下成如图所示的平行反向,则该磁场可能由下列哪些来产生 ( ) A．条形磁铁 B．两个靠得很近的异名磁极间存在的磁场C．通电直导线D．通电螺线管
A．一定通有由a到b的电流B．一定通有由b到a的电C．可能没有电流流过D．可能通有由a到b的电流
长直螺线管内有一个可自由转动的小磁针,静止时如图所示,则螺线管中( )
实验室有一旧的学生直流电源,输出端的符号 模糊不清,无法辨认正、负极,某同学设计了下面的判断电源极性的方法:在桌面上放一个小磁针,在磁针东面放螺线管,如图所示,闭合开关后,磁针指南的一端向东偏转,下列判断中正确的是 （ ）A．电源的A端是正极.在电源内电流由A流向BB．电源的A端是正级.在电源内电流由B流向AC．电源的B端是正极,在电源内电流由A流向BD．电源的B端是正极,在电源内电流由B流向A
如图所示，弹簧秤下挂一条形磁棒，其中条形磁棒N极的一部分位于未通电的螺线管内，下列说法正确的是（ ）A.若将a接电源正极，b接负极， 弹簧秤的示数将减小B.若将a接电源正极，b接负极， 弹簧秤的示数将增大C.若将b接电源正极，a接负极， 弹簧秤的示数将增大D.若将b接电源正极，a接负极， 弹簧秤的示数将减小
在图中，已知磁场的方向，试画出产生相应磁场的电流方向
假设地球的磁场是由于地球带某种电荷而又绕地轴自转产生的，你认为地球带有何种电荷？
在磁感应强度为B的匀强磁场当中，有一个与磁场方向垂直的平面S，B和S的乘积叫做穿过这个面积的磁通量
单位：韦伯 符号：Wb 1Wb=1T·m2
1.B是匀强磁场或可视为匀强磁场的磁感应强度
2.公式只适用于S⊥B，若S与B不垂直，则S为垂直与磁场方向的投影面积
当磁场B⊥S垂直,磁通量最大Φ=BS
当B∥S时,磁通量最小Φ=0
当磁场B与面积S不垂直, Φ
如图，线圈平面与水平方向成θ角，磁感应线竖直向下，设匀强磁场的磁感应强度为B，线圈面积为S，则Ф＝_________
4.磁通量的意义可以用磁感线形象的说明
3.Φ是标量，但有方向，若取某方向穿入平面的磁通量为正，则反方向穿入该平面的磁通量为负
5.过一个平面若有方向相反的两个磁通量，这时的合磁通为相反方向磁通量的代数和(即相反方向磁通抵消以后剩余的磁通量才是合磁通)
如图所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂 直，则穿过两环的磁通量Фa和Фb大小关系为( )
A.均向上，Фa＞Фb B.均向下，Фa＜ФbC.均向上，Фa＝Фb D.均向下，无法比较
磁通量变化ΔФ ＝Ф2－Ф1是某两个时刻穿过某个平面S的磁通量之差，即ΔФ取决于末状态的磁通量Ф2与初状态磁通量Ф1的代数差
磁通量的变化一般有三种形式 1、B不变，有效面积S变化 2、B变化，S不变 3、B和S同时变化
如图所示,一矩形线框,从.abcd位置移动到a′b′c′d′位置的过程中,关于穿过线框的磁通量情况下列叙述正确的是(线框平行于纸面移动)( ) A.一直增加B.一直减少C.先增加后减少D.先增加,再减少直到零,然后再增加,然后再减少
如图所示，A为橡胶圆盘，其盘面竖直.B为紧贴A的毛皮.在靠近盘的中轴上有一个小磁针静止于图示位置.当沿图中箭头的方向转动把手C时，小磁针将发生什么现象
小磁针的N极将发生偏转，N极向右，S极向左.
如图所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的 （ ）A.区域I B.区域ⅡC.区域Ⅲ D.区域Ⅳ
铁环上绕有绝缘的通电导线,电流方向如图所示.则有铁环中心O处的磁场方向为( ) A．向下 B．向上 C．垂直纸面向里 D．垂直纸面向外
如图所示.在同一平面内有四根彼此绝缘的通电直导线,四根导线中电流I1=I3＞I2＞I4.要使0点处磁场增强,则应切断哪一根导线中的电流 （ ）A．切断I1 B．切断I2 C．切断I3 D．切断I4
某地地磁场的磁感应强度的水平分量是3.0×l0-5T，竖直分量是4.0×10-5T，则地磁场磁感应强度的大小为__________，方向为_______________________________，在水平面上，面积为5m2的范围内，地磁场的磁通量为____________Wb
与竖直方向成37O斜向下(或斜向上)
如图所示，套在条形磁铁外的三个线圈，其面积S1＞S2= S3，且 “3”线圈在磁铁的正中间。设各线圈中的磁通量依次为Ф1、Ф2、Ф3则它们的大小关系是( )A、 Ф1>Ф2>Ф3 B、 Ф1>Ф2=Ф3 C、 Ф1<Ф2<Ф3 D、 Ф1<Ф2=Ф3
