2023年河南省焦作市山阳区三校四区中考物理一模试卷
展开
这是一份2023年河南省焦作市山阳区三校四区中考物理一模试卷，共25页。试卷主要包含了 一个中学生身高为150， 关于热机，下列说法正确的是等内容，欢迎下载使用。

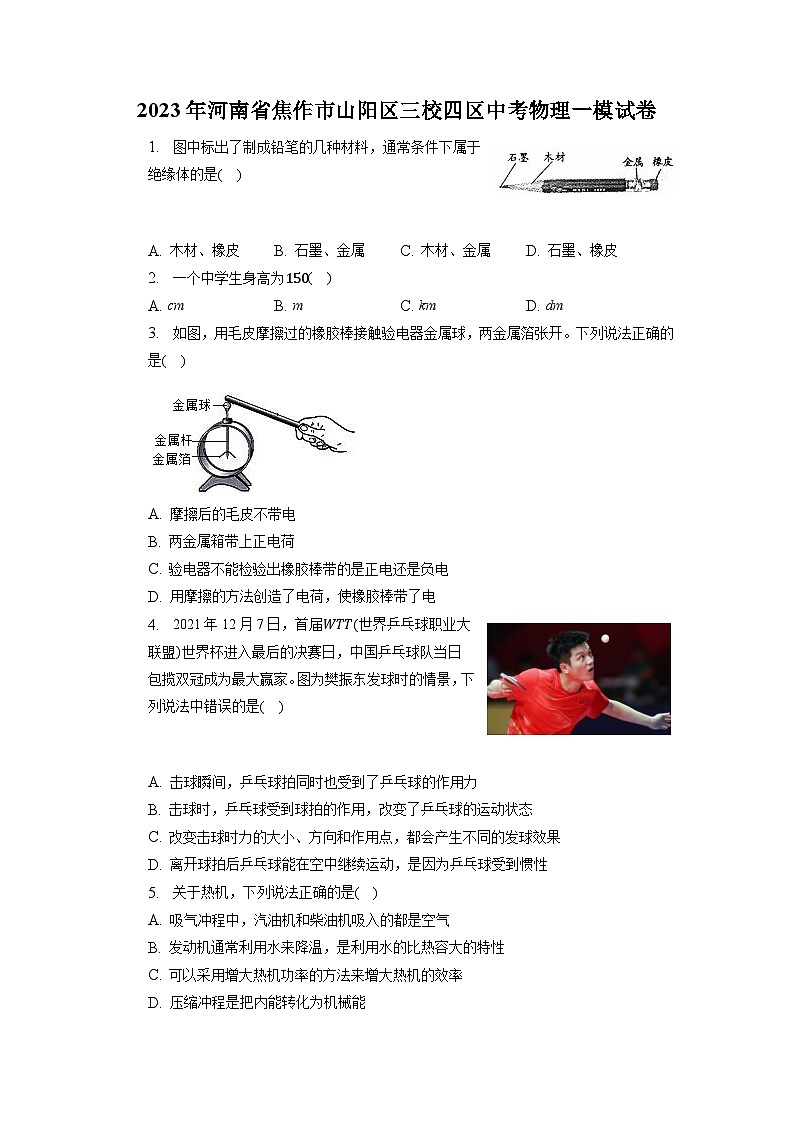

2023年河南省焦作市山阳区三校四区中考物理一模试卷
1. 图中标出了制成铅笔的几种材料，通常条件下属于绝缘体的是( )
A. 木材、橡皮 B. 石墨、金属 C. 木材、金属 D. 石墨、橡皮
2. 一个中学生身高为150( )
A. cm B. m C. km D. dm
3. 如图，用毛皮摩擦过的橡胶棒接触验电器金属球，两金属箔张开。下列说法正确的是( )
A. 摩擦后的毛皮不带电
B. 两金属箱带上正电荷
C. 验电器不能检验出橡胶棒带的是正电还是负电
D. 用摩擦的方法创造了电荷，使橡胶棒带了电
4. 2021年12月7日，首届WTT(世界乒乓球职业大联盟)世界杯进入最后的决赛日，中国乒乓球队当日包揽双冠成为最大赢家。图为樊振东发球时的情景，下列说法中错误的是( )
A. 击球瞬间，乒乓球拍同时也受到了乒乓球的作用力
B. 击球时，乒乓球受到球拍的作用，改变了乒乓球的运动状态
C. 改变击球时力的大小、方向和作用点，都会产生不同的发球效果
D. 离开球拍后乒乓球能在空中继续运动，是因为乒乓球受到惯性
5. 关于热机，下列说法正确的是( )
A. 吸气冲程中，汽油机和柴油机吸入的都是空气
B. 发动机通常利用水来降温，是利用水的比热容大的特性
C. 可以采用增大热机功率的方法来增大热机的效率
D. 压缩冲程是把内能转化为机械能

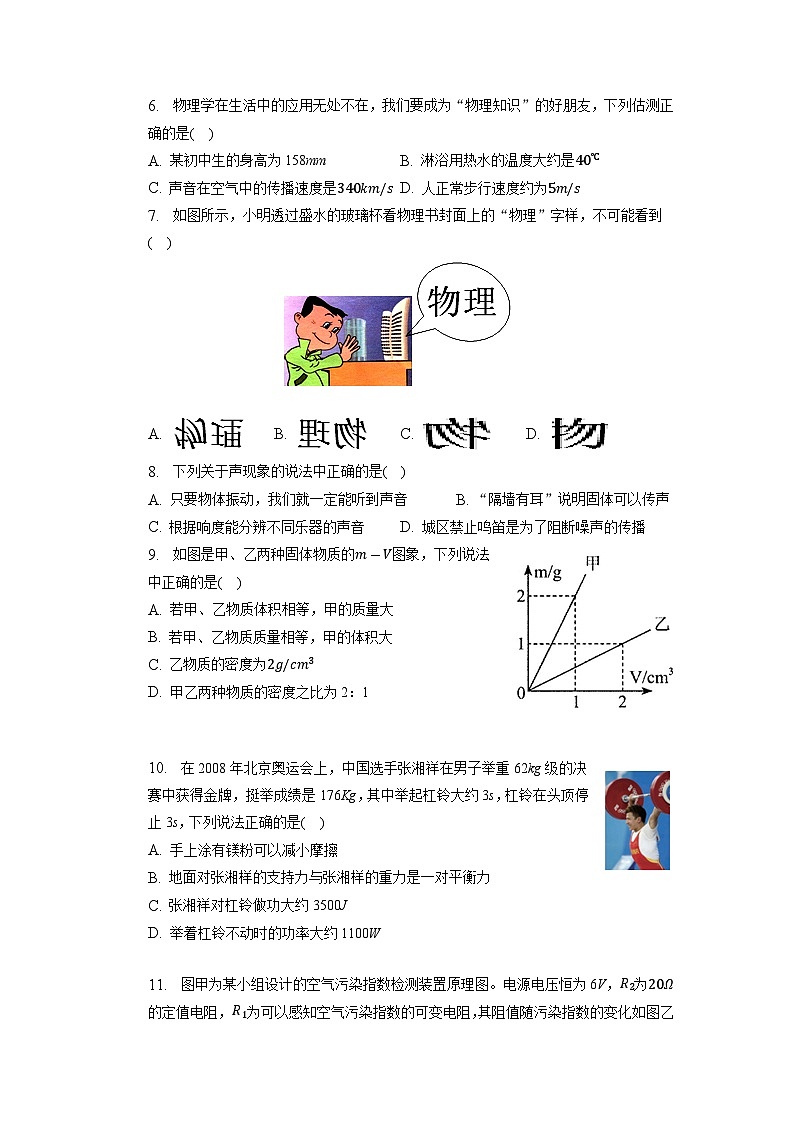

6. 物理学在生活中的应用无处不在，我们要成为“物理知识”的好朋友，下列估测正确的是( )
A. 某初中生的身高为158mm B. 淋浴用热水的温度大约是40℃
C. 声音在空气中的传播速度是340km/s D. 人正常步行速度约为5m/s
7. 如图所示，小明透过盛水的玻璃杯看物理书封面上的“物理”字样，不可能看到( )
A. B. C. D.
8. 下列关于声现象的说法中正确的是( )
A. 只要物体振动，我们就一定能听到声音 B. “隔墙有耳”说明固体可以传声
C. 根据响度能分辨不同乐器的声音 D. 城区禁止鸣笛是为了阻断噪声的传播
9. 如图是甲、乙两种固体物质的m-V图象，下列说法中正确的是( )
A. 若甲、乙物质体积相等，甲的质量大
B. 若甲、乙物质质量相等，甲的体积大
C. 乙物质的密度为2g/cm3
D. 甲乙两种物质的密度之比为2：1
10. 在2008年北京奥运会上，中国选手张湘祥在男子举重62kg级的决赛中获得金牌，挺举成绩是176Kg，其中举起杠铃大约3s，杠铃在头顶停止3s，下列说法正确的是( )
A. 手上涂有镁粉可以减小摩擦
B. 地面对张湘样的支持力与张湘样的重力是一对平衡力
C. 张湘祥对杠铃做功大约3500J
D. 举着杠铃不动时的功率大约1100W

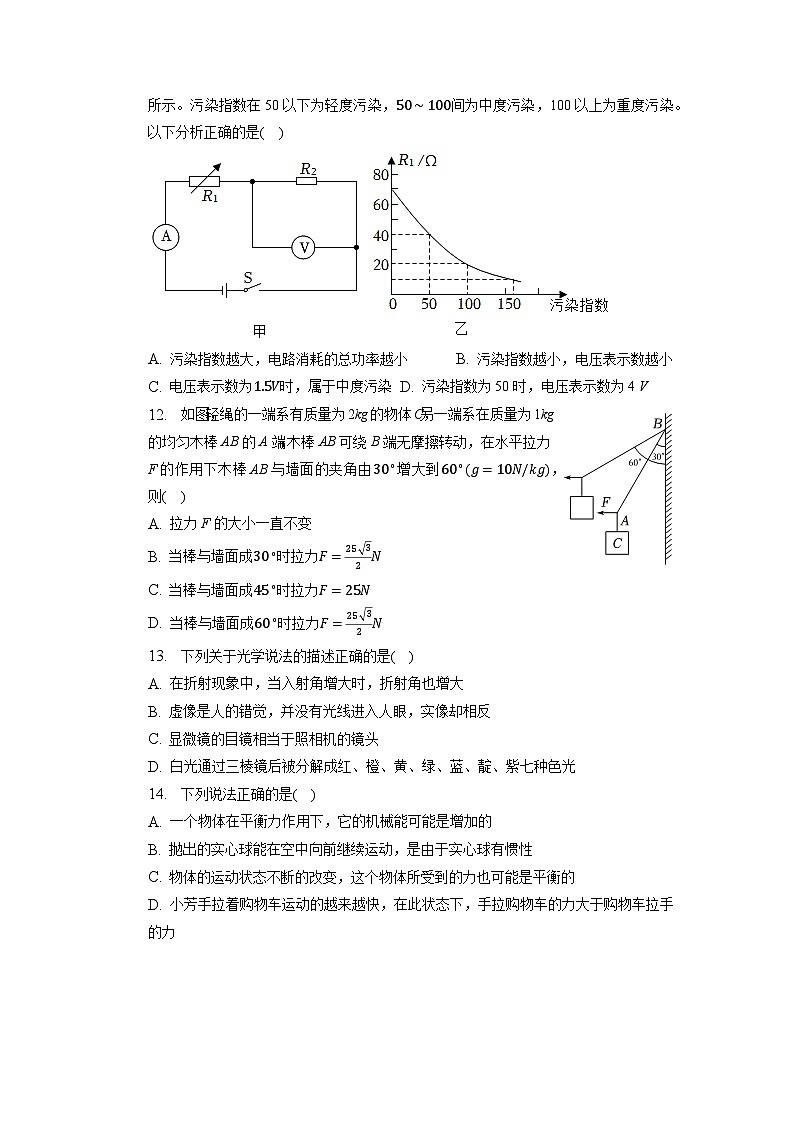

11. 图甲为某小组设计的空气污染指数检测装置原理图。电源电压恒为6V，R2为20Ω的定值电阻，R1为可以感知空气污染指数的可变电阻，其阻值随污染指数的变化如图乙所示。污染指数在50以下为轻度污染，50∼100间为中度污染，100以上为重度污染。以下分析正确的是( )
A. 污染指数越大，电路消耗的总功率越小 B. 污染指数越小，电压表示数越小
C. 电压表示数为1.5V时，属于中度污染 D. 污染指数为50时，电压表示数为4 V
12. 如图，轻绳的一端系有质量为2kg的物体C，另一端系在质量为1kg的均匀木棒AB的A端；木棒AB可绕B端无摩擦转动，在水平拉力F的作用下木棒AB与墙面的夹角由30∘增大到60∘(g=10N/kg)，则( )
A. 拉力F的大小一直不变
B. 当棒与墙面成30∘时拉力F=25 32N
C. 当棒与墙面成45∘时拉力F=25N
D. 当棒与墙面成60∘时拉力F=25 32N
13. 下列关于光学说法的描述正确的是( )
A. 在折射现象中，当入射角增大时，折射角也增大
B. 虚像是人的错觉，并没有光线进入人眼，实像却相反
C. 显微镜的目镜相当于照相机的镜头
D. 白光通过三棱镜后被分解成红、橙、黄、绿、蓝、靛、紫七种色光
14. 下列说法正确的是( )
A. 一个物体在平衡力作用下，它的机械能可能是增加的
B. 抛出的实心球能在空中向前继续运动，是由于实心球有惯性
C. 物体的运动状态不断的改变，这个物体所受到的力也可能是平衡的
D. 小芳手拉着购物车运动的越来越快，在此状态下，手拉购物车的力大于购物车拉手的力
15. 甲图是小灯泡L和电阻R的I-U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。下列说法正确的是( )
A. 只闭合开关S1时，小灯泡L的电阻为5Ω
B. 再闭合开关S2时，电流表示数增加0.2A
C. 再闭合开关S2时，电路总功率为1.4W
D. 再闭合开关S2后，在1min内电阻R产生的热量为240J
16. 如图所示，电源电压保持不变，下列说法正确的是( )
A. 断开开关S1、S2，向右调节滑片P，V1示数变大，V2示数变小，A1示数变小
B. 断开开关S1、S2，向右调节滑片P，电压表的示数变化量与电流表示数变化量的比值ΔU1ΔI1小于ΔU2ΔI1
C. 闭合开关S1、S2，向右调节滑片P，A1、A2示数变小，且变化量相等
D. 保持滑片P位置不变，开关S1断开，S2断开到闭合，A1、A2示数增大，V2示数不变
17. 某物体做直线运动时的路程随时间变化的图象如图所示，0-11s内该物体做匀速直线运动的总时间是______ s。
18. 在测量钩码所受的重力时，小吴用弹簧测力计从图甲所示位置开始竖直向上缓缓提升，弹簧测力计的示数F与弹簧测力计上升高度h之间的关系如图乙所示。则钩码的重力大小为______ N；弹簧测力计从开始上升到高度为16cm时，弹簧测力计对钩码所做的功是______ J。
19. 当光从一种透明介质射入另一种透明介质中时，传播方向______发生偏折(选填“不一定”或“一定不”)。站在河边，看到水中岸上景物的倒影是光的______现象；海市蜃楼是光的______现象形成的；通过弯管看远处灯光，管中漆黑一片是光______现象。
20. 随着物质生活水平的提高，小轿车已经走进了我们普通的家庭.小明家最近也购买了一辆轿车.请根据下列提供的信息回答相关问题.
小明通过上网查阅得到这款轿车发动机输出功率与转速的关系如图乙所示；小明又通过父亲了解到，当车速是100km/h时，发动机转速是2000r/min，平均油耗为9L/100km.分析上述信息可知：当这辆汽车以100km/h匀速行驶时，1小时发动机所做的有用功为______ J，消耗汽油产生的内能______ J，此时发动机的效率约为______ .(已知汽油的热值为4.6×107J/kg，密度为0.8×103kg/m3)
21. 一度电可供一个标有“220V 40W”的灯泡正常工作______ h，如果将这盏灯接在110V的电路中，它的实际功率是______ W。
22. 艾力同学在做“探究同种物质的质量与体积的关系”的实验时，所用实验器材有量筒、水、细针、天平和从同一木头上截取的三个大小不同的木块。(不考虑木块的吸水性)
(1)艾力在调节天平平衡时，指针如图甲所示，则应向______ (选填“左”或“右”)调节______ 。
(2)艾力同学用实验器材测出了第一个木块和第二个木块的质量和体积的数据(见下表)，请根据乙、丙两图的示数，在下表中填写出第三个木块的质量和体积。(注：量筒中装有15mL的水)
木块
第一个木块
第二个木块
第三个木块
木块的质量/g
9.45
13.40
______
木块的体积/cm3
15.00
20.00
______
(3)分析实验数据，在误差允许的范围内可得出的结论是______ 。
(4)木头的密度是______ g/cm3。(保留两位小数)
23. 现有两节新的干电池、电压表、电流表、滑动变阻器、定值电阻R、开关、导线，利用给定器材连接成如图甲所示“伏安法测电阻”的电路。
(1)请画出图甲所示的实物图对应的电路图；
(2)为了保护电路，实验前滑动变阻器的滑片应置于______ 端(选填“A”或“B”)；
(3)闭合开关，无论怎样移动滑片P发现电流表始终无示数，电压表有示数，其原因可能是______ (写出一种原因即可)。
(4)排除故障后，当电压表示数为2.7V时，电流表示数如图乙所示，则通过R的电流大小为______ A，它的阻值是______ Ω。
24. 如图是小贝家厨房安装的即热式电热水龙头，它的特点是即开即有热水，无需提前预热，而且可以通过调节水流大小调节水温，不需要调节加热电阻大小。其部分参数如表所示(忽略温度对电阻的影响)。求：
额定电压
220V
额定功率
2200W
最高水温
50℃
交流电频率
50Hz
(1)该水龙头正常工作时电路中的电流多大？
(2)该水龙头正常工作时的电阻多大？
25. 如图所示，将滑动变阻器的滑片P移至M端，闭合开关S，电流表有示数为1A，电压表的示数为6V；滑片P移至N端，闭合开关S，电压表的示数为2V。求：
(1)电源的电压；
(2)电阻R0的阻值；
(3)电路消耗的最小功率。
26. 根据图所示的电路实物图，在右侧方框内画出对应的电路图。
27. 阅读短文，回答问题。
地球同步卫星
地球同步卫星是指位于赤道上空一定高度上与地球保持相对静止的卫星，它与地球转动同步，故称地球同步卫星。
人造地球同步卫星发射过程可简化为点火加速上升(如图甲所示)、离开大气层后关闭发动机自由上升和调整姿态三个阶段。地球同步卫星常用于通讯、气象、广播电视、导弹预警、数据中继等方面，以实现对同一地区的连续工作。在赤道上空约为36000km 的高度上布设3颗同步卫星，可实现除两极外的全球通讯(如图乙所示)。
(1)地球同步卫星发射过程的点火加速上升阶段中能量转化是：燃料的______能转化为内能，然后再转化为卫星的______能。
(2)地球同步卫星在轨道运行时相对于地面是______(选填“运动”或“静止”)的。
(3)马航MH370飞机于2014年3月8日与地面失去联系，我国军方曾利用同步卫星帮助搜救，同步卫星是利用______波来实现陆地与海面上搜救船之间的通信联系，信号从地面发送到同步卫星并返回到地面至少需要______s。
(4)地球同步卫星的用途有______(答出一种即可)。
答案和解析
1.【答案】A
【解析】解：石墨、金属都是导体．
橡皮是橡胶制品，橡皮和木材是绝缘体．
故选A.
记住常见的导体和绝缘体进行判断．
常见的导体：人体、大地、各种金属、酸碱盐的溶液、石墨等．
常见的绝缘体：玻璃、塑料、橡胶、陶瓷、干木材等．
导体和绝缘体之间没有明显的界线，在条件改变时是可以相互转化的．例如玻璃常温下是绝缘体，在高温时变为导体，干木头是绝缘体，湿木头是导体．
2.【答案】A
【解析】解：
成年人的身高在165cm左右，中学生的身高比成年人小一些，在150cm=1.5m=15dm=0.0015km左右。
故选：A。
此题考查我们对常见物体长度的估测，根据对日常生活中常见物体和长度单位的认识，选出符合题意的选项。
长度的估测，必须熟悉一些常见物体的长度，以此为标准对研究对象作出判断。如：中学生拳头的宽度在10cm左右；中学生伸开手掌，大拇指指尖到中指指尖的距离大约20cm；成年人的身高在170cm左右，一步的步幅在75cm左右；一层楼的高度在3m左右，分子的直径在0.1nm左右，地球的半径在6400km左右。等等。
3.【答案】C
【解析】解：
A、用毛皮摩擦过的橡胶棒因得到电子带负电，毛皮失去电子带正电，故A错误；
B、橡胶棒带负电，接触验电器的金属球，电子会通过金属球、金属杆转移到金属箔片上，所以金属箔带负电，故B错误；
C、验电器的原理是同种电荷相排斥，验电器可以检验物体是否带电，但不能检验带的是正电还是负电，故C正确；
D、摩擦起电的实质是电子的转移，不是创造了电荷，故D错误。
故选：C。
(1)验电器是检验物体是否带电的仪器，其工作原理是：同种电荷相互排斥。可以通过金属箔张开角度的大小粗略判断电荷的多少，但无法准确检验电荷量的多少，更不能检验出所带电荷是正电还是负电。
(2)人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电。
本题考查了验电器的工作特点，明白验电器的制作原理是解决该题的关键。
4.【答案】D
【解析】解：A、击球瞬间，乒乓球拍同时也受到了乒乓球的作用力，因为物体间力的作用是相互的，故A说法正确；
B、击球时，乒乓球受到球拍的作用，改变了乒乓球的运动状态，故B说法正确；
C、改变击球时力的大小、方向和作用点，都会产生不同的发球效果，因为力的三要素都影响力的作用效果，故C说法正确；
D、离开球拍后乒乓球能在空中继续运动，是因为乒乓球具有惯性，故D说法错误。
故选：D。
(1)物体间力的作用是相互的，物体受到力的同时，也对另一个物体施加了力。
(2)力的作用效果有两个：①力可以改变物体的形状即使物体发生形变。②力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化。
(3)力的三要素有：力的大小、方向、作用点，它们都影响力的作用效果。
(4)任何物体都具有惯性，即保持原运动状态不变的性质，惯性不是力。
理解力的作用的相互性、力的两个作用效果、力的三要素、惯性概念，可解答此题。
5.【答案】B
【解析】解：A、吸气冲程中，柴油机将空气吸入气缸，汽油机将空气和汽油的混合气体吸入气缸，故A错误；
B、水的比热容较大，与其他物质相比，相同质量、升高相同温度的情况下，吸热的热量较多，所以用水来降温，故B正确；
C、用来做有用功的能量和燃料完全燃烧放出热量的比值叫热机效率，增大热机功率并不能增大热机的效率，故C错误；
D、热机在压缩冲程中将机械能转化为内能，故D错误。
故选：B。
(1)汽油机的顶端是火花塞，吸气冲程中吸进的是汽油和空气的混合物；柴油机的顶端是喷油嘴，吸气冲程中吸进的是空气；
(2)用水循环来降低热机的温度，主要是利用水比热容较大的特性；
(3)用来做有用功的能量和燃料完全燃烧放出的热量的比值叫热机效率，热机效率与热机功率无关；
(4)热机工作过程中，在压缩冲程机械能转化为内能，做功冲程内能转化为机械能。
本题为热学综合题，考查了学生对柴油机和汽油机的不同之处的了解，热机效率、热机工作时的能量转化的了解与掌握及水比热容大的特性，知识点多，判断时，要灵活运用所学知识，要细心！
6.【答案】B
【解析】解：A、某初中生的身高为158cm，故A错误；
B、淋浴用热水的温度大约是40℃，符合实际，故B正确；
C、声音在空气(15℃)中的传播速度是340m/s，故C错误；
D、人正常步行速度约为1.1m/s，故D错误。
故选：B。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
7.【答案】A
【解析】解：
盛水的玻璃杯是圆柱形的，左右相当于凸透镜，而上下是相同的；物体经过凸透镜成实像时，实像是左右倒立的(即左右相反)，而上下不相反，所以BC能看到(可以是放大或缩小的实像)；凸透镜成虚像时，是正立、放大的，所以D能看到，但A看不到，故A符合题意。
故选：A。
凸透镜能成倒立、缩小的或放大的实像，能成正立、放大的虚像。
此题通过一个日常现象，考查了凸透镜成像规律及其应用，首先要确定盛水的玻璃杯相当于凸透镜，还要明确凸透镜成像属于光的折射。
8.【答案】B
【解析】解：A、人耳能听到声音的频率范围是20Hz∼20000Hz，当振动频率高于20000Hz，或低于20Hz，我们就听不到声音，故A错误；
B、“隔墙有耳”是指在墙另一侧的人可能会听到说话声，说明声音能在固体中传播，故B正确；
C、不同乐器发出的声音主要是音色不同，故C错误；
D、“禁止鸣笛”是防止噪声产生，在声源处减弱噪声了，故D错误。
故选：B。
(1)人耳能听到声音的频率范围是20Hz∼20000Hz，当振动频率高于20000Hz，或低于20Hz，我们就听不到声音，或响度弱时也听不到；
(2)声音可以在一切固体、液体、气体中传播，墙是固体，可以传声；
(3)人们能分辨出不同的声音，是音色不同；
(4)防治噪声的途径有三个：在声源处减弱噪声、在传播过程中减弱噪声、在人耳处减弱噪声。
本题考查人耳的听觉范围，声音的传播、特性，以及噪声的防治，是一道声学综合题。
9.【答案】A
【解析】解：
A、由图象知，当体积V=1cm3时，m甲>m乙，所以体积相等的甲、乙，甲的质量大，故A正确；
B、由图象知，当m=1g时，V甲
D、由图象知，当体积V=1cm3时，m甲=2g，ρ甲=m甲V=2g1cm2=2g/cm3，所以ρ甲：ρ乙=2g/cm3：0.5g/cm3=4：1，故D错。
故选：A。
(1)由图象知：横轴代表物质体积，纵轴代表质量，取某一体积V，在图中得出甲、乙的质量，可以比较体积相等的甲、乙的质量大小关系；
(2)取某一质量m，在图中得出甲、乙的体积，可以比较质量相等的甲乙的体积大小关系。；
(3)由图象知，取某一体积V，在图中得出乙的质量，利用密度公式求出乙的密度；
(3)由图象知，取某一体积V，在图中得出甲的质量，利用密度公式求出甲的密度，进而求出密度之比。
本题考查了密度公式的应用，能从物质的m-V图象得出相关信息是关键。
10.【答案】C
【解析】解：A、手上涂有镁粉是在压力一定时，通过增大接触面的粗糙程度来增大摩擦，故A错误；
B、举起杠铃时，以张湘样和杠铃的整体为研究对象，地面对张湘样的支持力与他和杠铃的总重力是一对平衡力，符合二力平衡条件，而地面对张湘祥的支持力与张湘祥的重力大小不相等，故不是一对平衡力，故B错误；
C、杠铃的重力：G=mg=176kg×9.8N/kg=1724.8N，
他在挺举过程中把杠铃举高的高度为张湘祥的身高加上0.4m，即h=1.60m+0.4=2.0m，
他在挺举过程中对杠铃做的功W=Gh=1724.8N×2.0m=3449.6J，C选项比较接近，故C正确；
D、功率是指物体在单位时间内所做的功的多少，举着杠铃不动时做功是0，因此功率是0，故D错误；
故选：C。
(1)增大摩擦力的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接触面的粗糙程度；
(2)二力平衡的条件是：二力大小相等、方向相反、作用在一条直线上、作用在同一个物体上；
(3)一个物体受到力的作用，并在力的方向上发生了一段位移，我们就说这个力对物体做了功；
(4)功率是指物体在单位时间内所做的功的多少，即功率是描述做功快慢的物理量。
此题主要考查的是学生对增大摩擦的方法、二力平衡，支持力、重力和功、功率的计算公式的理解和掌握，估测出举高的高度是解决此题的关键。
11.【答案】B
【解析】解：
由图甲知，可变电阻R1与定值电阻R2串联，电压表测R2两端电压。
A、由图象可知，污染指数越大，可变电阻的阻值越小，电路总电阻越小；根据P=U2R可知，电源电压不变，总电阻越小，总功率越大，故A错误；
B、由图象可知，污染指数越小，可变电阻的阻值越大，根据串联电路的分压特点可知，可变电阻分担的电压越大，则定值电阻分担的电压越小，即电压表示数越小，故B正确；
C、当电压表示数为1V时，由串联电路特点和欧姆定律可得，电路中电流：I=I1=I2=U2R2=1.5V20Ω=0.075A，
可变电阻两端电压：U1=U-U2=6V-1.5V=4.5V，
根据欧姆定律可得，可变电阻连入电路中的阻值：R1=U1I=4.5V0.075A=60Ω，由图象可知，电阻为60Ω时，污染指数小于50，属于轻度污染，故C错误；
D、由图象可知，污染指数为50时，可变电阻连入电路中的阻值为40Ω，根据串联电路的分压特点可得：U2'U=R2R1'+R2，即：U2'6V=20Ω20Ω+40Ω，解得：U2'=2V，即电压表示数为2V，故D错误。
故选：B。
(1)由图象可知，污染指数越大，可变电阻的阻值越小，根据P=U2R分析电路总功率的变化；
(2)由图象可知，污染指数越小，可变电阻的阻值越大，根据串联电路的分压特点分析电压表示数变化；
(3)根据欧姆定律求出电路中电流，根据串联电路的分压特点求出可变电阻两端电压，再根据欧姆定律求出可变电阻连入电路中的阻值，根据图象分析污染程度；
(4)由图象可知，污染指数为50时，可变电阻连入电路中的阻值，根据分压特点求出电压表示数。
此题主要考查的是学生对欧姆定律、串联电路的分压特点的理解和掌握，读懂图象是解决此题的关键。
12.【答案】C
【解析】解：GC=2kg×10N/kg=20N；G木=1kg×10N/kg=10N；
设木棒AB的长度为l，当棒与墙面成30∘时，力与力臂的关系如图所示：
根据直角三角形的关系可知，L= 32l，LG=12l，L木=14l；
根据杠杆平衡的条件可得，F× 32l=20N×12l+10N×14l，化简可得：F=25 33N，故B错误；
同理，当棒与墙面成45∘时，L= 22l，LG= 22l，L木=24l；
根据杠杆平衡的条件可得，F× 22l=20N× 22l+10N× 24l，化简可得：F=25N，故C正确；故A错误；
同理，当棒与墙面成60∘时，L=12l，LG= 32l，L木=34l；
根据杠杆平衡的条件可得，F×12l=20N× 32l+10N× 34l，化简可得：F=25 3N，故D错误。
故选：C。
先根据G=mg求出物体C和木棒AB的重力，然后根据杠杆平衡的条件求出F的大小。
本题考查杠杆平衡条件的应用以及直角三角形中角、边的关系，关键是进行正确受力分析，并画出相应的力臂。
13.【答案】AD
【解析】解：
A、在光的折射现象中，入射角增大时，折射角也会增大，故A正确；
B、我们能看到虚像和实像，一定有光线进入人的眼睛，不是错觉，故B错误；
C、显微镜的目镜成的是正立、放大的虚像，相当于放大镜，照相机的镜头成倒立、缩小的实像，故C错误；
D、白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光，故D正确。
故选：AD。
(1)在光的折射现象中，入射角增大时，折射角也随着增大。
(2)实像和虚像的区别：实像能用光屏呈接，虚像不能；实像是实际光线会聚而成的，虚像是实际光线的反向延长线会聚形成的；
(3)显微镜由物镜和目镜组成，目镜成的是正立、放大的虚像，显微镜的物镜成的是放大、倒立的实像；
(4)太阳通过玻璃三棱镜后，被分解为绚丽的七色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，这种现象称为光的色散，说明了白光不是单色光，不同颜色的光折射时的偏折程度不同。
本题考查了光的色散谢谢、凸透镜成像应用、实像与虚像的区别、光的折射规律；在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
14.【答案】AB
【解析】解：A、匀速直线上升的直升飞机，竖直方向受到平衡力的作用。上升过程中质量不变，速度不变，所以动能不变；但高度增加，重力势能增加，所以机械能增加。故A正确；
B、一切物体都有惯性。抛出去的实心球离开手，手的作用力不再存在，能在空中向前继续运动，是由于实心球有惯性。故B正确；
C、在平衡力的作用下，物体的运动状态不变。物体运动状态不断改变，说明受到的不可能是平衡力。故C错误；
D、手拉着购物车运动的速度虽然越来越快，但手对车的拉力和车对手的拉力是一对作用力和反作用力，所以大小相等，方向相反。故D错误。
故选：AB。
(1)动能的影响因素是质量和速度，重力势能的影响因素是质量和高度，动能和势能合称为机械能；
(2)物体保持原来运动状态不变的性质称为惯性，一切物体都有惯性，惯性是物体本身的一种性质；
(3)在平衡力的作用下，物体运动状态不变；
(4)物体间力的作用是相互的，作用力和反作用力大小相等。
此题是一道力学综合题，考查了力和运动的关系、惯性的存在及力的作用相互性，只有正确、全面理解概念和有关规律，才能作出正确判断。
15.【答案】BC
【解析】解：A、只闭合 S1时，电路为小灯泡L的简单电路，L的实际功率为1W，根据P=UI可知，
在甲图L的图线上找符合U、I乘积为1W的坐标，则有：UL=2V，IL=0.5A，
则小灯泡L的电阻：RL=ULIL=2V0.5A=4Ω，故A错误；
B、由A选项分析得，电源电压U=UL=2V，再闭合S2后，此时R、L并联接入电路，电流表测干路中的电流，
电压为2V，在甲图中找出R此时对应电流为0.2A，则电流表示数增大0.2A，故B正确；
C、电源电压为2V，R的电流为 IR=0.2A，L的电流为IL=0.5A，
电路中总电流为I=IR+IL=0.2A+0.5A=0.7A，
则电路总功率：P=U总I=2V×0.7A=1.4W，故C正确；
D、再闭合S2时，电阻R的电压为2V，电流为0.2A，
通电1min产生热量：Q=W=UIt=2V×0.2A×60s=24J，故D错误。
故选：BC。
(1)只闭合S1时，电路为小灯泡L的简单电路，根据L的实际功率结合图象找出对应的电压和电流，然后根据欧姆定律求出小灯泡 L 的电阻；
(2)再闭合开关S2时，此时R、L并联接入电路，电流表测干路中的电流，增加的电流即为通过R的电流；
(3)根据并联电路电流规律求出干路电流，然后根据P=UI求出电路总功率；
(4)根据Q=W=UIt求出在1min内电阻R产生的热量。
本题主要考查并联电路的特点、欧姆定律、电功率以及焦耳定律的应用，关键能从图象上找出有用的信息，难度不大。
16.【答案】ABC
【解析】解：(1)断开开关S1、S2时，三电阻串联，电压表V1测R1与R2两端的电压之和，电压表V2测R2与R3两端的电压之和，电流表A2测电路中的电流，
①当向右调节滑片P时，变阻器接入电路中的电阻变大，电路中的总电阻变大，
由I=UR可知，电路中的电流变小，即电流表A1示数变小，
由U=IR可知，R2、R3两端的电压变小，即电压表V2示数变小，
因串联电路中总电压等于各分电压之和，
所以，R1与R2两端的电压之和变大，即V1的示数变大，故A正确；
②设滑片移动前后电路中的电流分别为I1、I2，则ΔA1=ΔI=I2-I1，
由I=UR可知得，电压表V2示数的变化量：
ΔU2=I2(R2+R3)-I1(R2+R3)=(I2-I1)(R2+R3)=ΔI(R2+R3)，
则ΔU2ΔI1=R2+R3，
因串联电路中总电压等于各分电压之和，
所以，电压表V1示数的变化量：
ΔU1=(U-I1R3)-(U-I2R3)=(I2-I1)R3=ΔIR3，
则ΔU1ΔI1ΔU1ΔI1=R3，
综上可知，ΔU1ΔI1小于ΔU2ΔI1，故B正确；
(2)保持滑片 P 位置不变，开关 S1 保持断开，当S2断开时如上面图1所示；
当S2闭合时，R2、R3、电压表V2均被断路，电路为R1的简单电路，电流表A1、A2均测电路中的电流，
因S2断开时电流表A2无示数、电压表V2有示数，S2闭合时电流表A2有示数、电压表V2无示数，
所以，电流表A2示数增大，电压表V2示数减小，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的总电阻变小，
所以，由I=UR可知，电路中的电流变大，即电流表A1的示数增大，故D错误；
(3)闭合开关S1、S2时，三电阻并联，电流表A2测干路电流，电流表A2测R1和R2支路的电流之和，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R2和R3的电流不变，
当向右调节滑片P时，变阻器接入电路中的电阻变大，
由I=UR可知，通过R1的电流变小，
因并联电路中干路电流等于各支路电流之和，
所以，电流表A1、A2示数变小，且变化量相等，故C正确。
故选：ABC。
(1)断开开关S1、S2时，三电阻串联，电压表V1测R1与R2两端的电压之和，电压表V2测R2与R3两端的电压之和，电流表A2测电路中的电流。
①根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2、R3两端的电压变化，根据串联电路的电压特点可知电压表V1示数的变化；
②设出滑片移动前后电路中的电流，根据欧姆定律表示出电压表V2的示数，然后表示出ΔU2ΔI1，根据串联电路的电压特点和欧姆定律表示出ΔU1ΔI1，然后得出ΔU1ΔI1与ΔU2ΔI1的大小关系；
(2)保持滑片 P 位置不变，开关 S1 保持断开，S2断开时，三电阻串联，电压表V2测R2与R3两端的电压之和，电流表A2测电路中的电流，电流表A1断路；当S2闭合时，R2、R3、电压表V2均被断路，电路为R1的简单电路，电流表A1、A2均测电路中的电流，根据电阻的串联和欧姆定律可知电路中电流的变化；
(3)闭合开关S1、S2时，三电阻并联，电流表A2测干路电流，电流表A1测R1和R2支路的电流之和，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R2和R3的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R1电流的变化，根据并联电路的电流特点可知两电流表示数的变化和它们变化量的关系。
本题考查了电路的动态分析，涉及到串并联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键。
17.【答案】7
【解析】解：由图可知，0∼4s和8s∼11s内物体做匀速直线运动，4s∼8s物体静止，
则0∼11s内该物体做匀速直线运动的总时间为7s。
故答案为：7。
在s-t中斜直线表示物体做匀速直线运动，平行于时间轴的图线表示静止，据此得出0∼11s内该物体做匀速直线运动的总时间。
本题考查了从s-t图象中获取有用的信息，明白s-t图象与v-t图象的区别是关键。
18.【答案】4.50.45
【解析】解：(1)用测力计从图甲所示位置开始竖直向上缓缓提升，钩码离开桌面后测力计的示数不再变化，此时示数即为钩码所受重力大小；
根据图乙可知，钩码所受的重力为4.5N；
(2)当缓缓提升钩码离开桌面后，弹簧测力计的示数为4.5N，钩码通过的距离s=16cm-6cm=10cm=0.1m，
弹簧测力计对钩码所做的功：W=Fs=4.5N×0.1m=0.45J。
故答案为：4.5；0.45。
(1)当缓缓提钩码离开桌面后测力计的示数不再变化，此时示数即为钩码所受重力大小；
(2)当缓缓提钩码离开桌面后，拉力才对钩码做功，根据拉力的大小和钩码移动的距离，利用W=Fs求出拉力做的功。
本题考查了学生分析图像的能力和功的计算，难度不大，注意图像的转折点和物体实际上升的高度，不能粗心弄错。
19.【答案】不一定 反射 折射 沿直线传播
【解析】解：当光从一种透明介质射入另一种透明介质中时，传播方向不一定发生偏折，例如当光线垂直与界面入射时，光线的传播方向不变；
平静的水面上有岸边景物的倒影，是由于岸边景物在水面上成的像，是平面镜成像，属于光的反射现象；
海市蜃楼是由光在不均匀的大气中折射形成的；
通过弯管看远处灯光，管中漆黑一片是因为弯管挡住了沿直线传播的光，所以属于光沿直线传播现象。
故答案为：不一定；反射；折射；沿直线传播。
(1)当光从一种透明介质斜射入另一种透明介质中时，传播方向改变；当光从一种透明介质垂直射入另一种透明介质中时，传播方向不变；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的；
(4)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等。
此题主要通过各种事例考查了学生对光的反射、光的直线传播、光的折射的理解。要注意这几种现象的本质，在日常生活中学习用所学知识解释有关现象。
20.【答案】1.08×108 3.312×108 32.6%
【解析】解：当车速是100km/h时，发动机转速是2000r/min，
由图象知，发动机转速是2000r/min，此时发动机输出功率是：P=30kW=3×104W，
t=1h=3600s，
由P=Wt得，当这辆汽车以100km/h匀速行驶时，1小时发动机所做的有用功：W=Pt=3×104W×3600s=1.08×108J。
由v=st得，1小时这辆汽车以100km/h匀速行驶路程：s=vt=100km/h×1h=100km，
汽车平均油耗为9L/100km，
所以汽车行驶1h，消耗汽油9L，消耗汽油的体积：V=9L=9dm3=9×10-3m3，
由密度公式得，消耗汽油的质量：m=ρV=0.8×103kg/m3×9×10-3m3=7.2kg，
消耗汽油放出的热量：Q=mq=7.2kg×4.6×107J/kg=3.312×108J，
发动机的效率：η=WQ=1.08×108J3.312×108J≈0.326=32.6%。
故答案为：1.08×108；3.312×108；32.6%。
(1)当车速是100km/h时，发动机转速是2000r/min，从图象上找出发动机转速是2000r/min时输出功率，知道发动机的输出功率和工作时间，求出发动机所做的有用功。
(2)求出汽车以100km/h匀速行驶时1小时，汽车行驶的路程，求出汽车耗油体积，知道汽油的密度和体积，根据密度公式求出耗油质量，知道汽油的热值，根据Q=mq求出消耗汽油放出的热量。
(3)知道消耗汽油放出的热量和发动机的有用功，根据效率公式求出热机效率。
本题通过汽车实际行驶过程中，考查了汽车发动机的有用功、汽油燃烧放出的热量、热机效率，本题综合性很强，联系实际性强。
21.【答案】25 10
【解析】解：根据W=Pt可得，1kW⋅h的电能可供灯泡正常工作的时间：
t=WP=1kW⋅h40×10-3kW=25h，
由P=U2R可得，灯泡的电阻：
R=U2P=(220V)240W=1210Ω，
这盏灯接在110V电源上的实际功率：
P实=U实2R=(110V)21210Ω=10W。
故答案为：25；10。
灯泡正常发光时的功率和额定功率相等，根据W=Pt求出1kW⋅h的电能可供灯泡正常工作的时间；
根据P=U2R求出灯泡的电阻，再根据P=U2R求出这盏灯接在110V电源上的实际功率。
本题考查了电功公式和电功率公式的灵活应用，关键是知道灯泡正常发光时的功率和额定功率相等。
22.【答案】左 平衡螺母 17.5025.00同种物质质量与体积成正比 0.67
【解析】解：(1)由图知，指针偏右，所以应将平衡螺母向左移动；
(2)由图乙知，标尺的分度值为0.1g，所以木块的质量为10g+5g+2.5g=17.5g
由图丙知，水和木块的体积为40mL，木块的体积为40mL-15mL=25mL=25cm3
(3)由表格中数据知，木块的体积越大，质量越大，且在误差范围内，体积增大为原来的几倍，质量也增大为原来的几倍，可知同种物质质量与体积成正比；
(4)ρ1=m1V1=9.45g15m1=0.63g/cm3，
ρ2=m2V2=13.4g20cm3=0.67g/cm3
ρ3=m3V3=17.5g25cm3=0.7g/cm3
则ρ=0.63g/cm3+0.67g/cm3+0.7g/cm33=0.67g/cm3
故答案为：(1)左；平衡螺母；(2)17.50；25.00；(3)同种物质质量与体积成正比；(4)0.67。
(1)天平的调平原则：左偏右调、右偏左调；
(2)天平的读数：砝码的质量加游码在标尺上所对的刻度值，注意标尺的分度值；读出水和木块的总体积，则木块的体积等于总体积减水的体积；
(3)分析质量和体积的变化关系得出结论：同种物质质量与体积成正比；
(4)根据表格中数据分别求出密度，求平均值。
此题是“探究同种物质质量与体积的关系”实验，考查了天平、量筒的使用和读数，同时考查了质量和体积的关系及密度的计算。
23.【答案】B R断路 0.39
【解析】解：(1)根据实物图画出对应的电路图，如下所示：
(2)为了保护电路，实验前滑动变阻器的滑片应置于阻值最大处的B端；
(3)闭合开关，无论怎样移动滑片P发现电流表始终无示数，电路可能断路，电压表有示数，电压表与电源连通，其原因可能是R断路；
(4)排除故障后，当电压表示数为2.7V时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，则通过R的电流大小为0.3A，由欧姆定律I=UR，它的阻值是：
R=UI=2.7V0.3A=9Ω。
故答案为：(1)如上图所示；(2)B；(3)电阻R断路；(4)0.3；9。
(1)根据实物图画出对应的电路图；
(2)为了保护电路，实验前滑动变阻器的滑片应置于阻值最大处；
(3)若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
(4)根据电流表选用小量程确定分度值读数，由欧姆定律I=UR得出它的阻值。
本题用“伏安法测电阻”，考查电路连接、注意事项、故障分析、电流表读数及电阻计算。
24.【答案】解：
(1)由表格数据可知，电热水龙头正常工作时的电压U=220V，功率P=2200W，
由P=UI可得，该水龙头正常工作时电路中的电流：I=PU=2200W220V=10A；
(2)由I=UR可得，该水龙头正常工作时的电阻：R=UI=220V10A=22Ω。
答：(1)该水龙头正常工作时电路中的电流为10A；
(2)该水龙头正常工作时的电阻为22Ω。
【解析】(1)电热水龙头正常工作时的电压和额定电压相等，功率和额定功率相等，利用P=UI求出该水龙头正常工作时电路中的电流；
(2)根据欧姆定律求出该水龙头正常工作时的电阻。
本题考查了电功率公式和欧姆定律的应用，要注意用电器正常工作时电压和额定电压相等、功率和额定功率相等。
25.【答案】解：(1)由图可知，该电路为R和R0的串联电路，电流表测电路中的电流，电压表测R0两端的电压；
当滑片P移至M端时，滑动变阻器接入电路的阻值为0Ω，电路中只有R0，则电压表的示数为电源电压；
已知此时电压表示数为6V，即电源电压为U=6V；
(2)当滑片p移至M端时，电流表的示数为1A，即电路中的电流为I=1A，
由I=UR可知电阻R0的阻值为：R0=UI=6V1A=6Ω；
(3)当滑片P移至N端时，滑动变阻器接入电路的阻值最大，
已知此时电压表的示数为2V，即R0两端的电压为U0=2V，
则电路中的最小电流为：I小=U0R0=2V6Ω=13A，
则电路消耗的最小功率为：P=I小U=13A×6V=2W。
答：(1)电源的电压为6V；
(2)电阻R0的阻值为6Ω；
(3)电路消耗的最小功率为2W。
【解析】(1)由图可知，该电路为R和R0的串联电路，电流表测电路中的电流，电压表测R0两端的电压；当滑片P在M端时，电路中只有R0，则此时电压表的示数就是电源电压；
(2)当滑片P在M端时，已知电流表的示数，即电路中的电流，利用I=UR的变形式可求出R0的阻值；
(3)当滑片P在N端时，滑动变阻器接入电路的阻值最大，由欧姆定律可知此时电路中的电流最小，已知此时电压表的示数，即R0两端的电压，利用欧姆定律求出此时通过R0的电流，即电路中的最小电流，根据P=UI可求出此时电路消耗的功率最小。
本题考查了欧姆定律和电功率计算公式的应用，熟练掌握串联电路的特点是解题的关键。
26.【答案】解：由实物图知，定值电阻和滑动变阻器并联，开关在干路上控制整个电路，电流表A1在干路上，A2在滑动变阻器支路上，电路图如图所示：
【解析】由实物图分析电路的连接情况，再画出对应的电路图。
本题考查根据实物图画电路图，正确分析电路的连接方式以及电流表的位置是关键。
27.【答案】化学；机械；静止；电磁；0.24；通讯、气象、广播电视、导弹预警、数据中继等
【解析】解：(1)点火加速阶段中能量转化为：化学能→内能→机械能；
(2)同步卫星相对于地面来说没有发生位置的变化，以地面做参照物，同步卫星是静止的；
(3)∵v=st，无线电波传播的距离：s=36000km×2=72000km；
∴从地面发送电磁波信号通过同步卫星返回至少需要的时间
t=sv=72000km3×105km/s=0.24s
(4)同步卫星的用途很多，可以用于通信和监视地面，也可以用于军事侦察，电视台利用同步卫星传播电视节目。
故答案为：(1)化学能 机械能；(2)静止；(3)电磁(或微)，0.24(4)通讯、气象、广播电视、导弹预警、数据中继等。
(1)解决此题要用能量的转化去分析解答；
(2)被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的。
(3)根据距离s和速度v，利用公式t=sv就可以计算出时间。
(4)同步卫星固定在一个轨道上，主要用于通信和监视地面，如通信卫星和同步气象卫星。也可以用于军事侦察，长期监视某一地区。电视台利用同步卫星传播电视节目。
此题涉及到运动与精致的相对性、速度公式及其变形的应用、能量的相互转化，对于判断能量转化的题目，我们可以从影响能量大小的因素来分析能量的变化，找到能量转化的方向。也可以看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量。
2023年河南省焦作市山阳区三校四区中考物理一模试卷
1. 图中标出了制成铅笔的几种材料，通常条件下属于绝缘体的是( )
A. 木材、橡皮 B. 石墨、金属 C. 木材、金属 D. 石墨、橡皮
2. 一个中学生身高为150( )
A. cm B. m C. km D. dm
3. 如图，用毛皮摩擦过的橡胶棒接触验电器金属球，两金属箔张开。下列说法正确的是( )
A. 摩擦后的毛皮不带电
B. 两金属箱带上正电荷
C. 验电器不能检验出橡胶棒带的是正电还是负电
D. 用摩擦的方法创造了电荷，使橡胶棒带了电
4. 2021年12月7日，首届WTT(世界乒乓球职业大联盟)世界杯进入最后的决赛日，中国乒乓球队当日包揽双冠成为最大赢家。图为樊振东发球时的情景，下列说法中错误的是( )
A. 击球瞬间，乒乓球拍同时也受到了乒乓球的作用力
B. 击球时，乒乓球受到球拍的作用，改变了乒乓球的运动状态
C. 改变击球时力的大小、方向和作用点，都会产生不同的发球效果
D. 离开球拍后乒乓球能在空中继续运动，是因为乒乓球受到惯性
5. 关于热机，下列说法正确的是( )
A. 吸气冲程中，汽油机和柴油机吸入的都是空气
B. 发动机通常利用水来降温，是利用水的比热容大的特性
C. 可以采用增大热机功率的方法来增大热机的效率
D. 压缩冲程是把内能转化为机械能
6. 物理学在生活中的应用无处不在，我们要成为“物理知识”的好朋友，下列估测正确的是( )
A. 某初中生的身高为158mm B. 淋浴用热水的温度大约是40℃
C. 声音在空气中的传播速度是340km/s D. 人正常步行速度约为5m/s
7. 如图所示，小明透过盛水的玻璃杯看物理书封面上的“物理”字样，不可能看到( )
A. B. C. D.
8. 下列关于声现象的说法中正确的是( )
A. 只要物体振动，我们就一定能听到声音 B. “隔墙有耳”说明固体可以传声
C. 根据响度能分辨不同乐器的声音 D. 城区禁止鸣笛是为了阻断噪声的传播
9. 如图是甲、乙两种固体物质的m-V图象，下列说法中正确的是( )
A. 若甲、乙物质体积相等，甲的质量大
B. 若甲、乙物质质量相等，甲的体积大
C. 乙物质的密度为2g/cm3
D. 甲乙两种物质的密度之比为2：1
10. 在2008年北京奥运会上，中国选手张湘祥在男子举重62kg级的决赛中获得金牌，挺举成绩是176Kg，其中举起杠铃大约3s，杠铃在头顶停止3s，下列说法正确的是( )
A. 手上涂有镁粉可以减小摩擦
B. 地面对张湘样的支持力与张湘样的重力是一对平衡力
C. 张湘祥对杠铃做功大约3500J
D. 举着杠铃不动时的功率大约1100W
11. 图甲为某小组设计的空气污染指数检测装置原理图。电源电压恒为6V，R2为20Ω的定值电阻，R1为可以感知空气污染指数的可变电阻，其阻值随污染指数的变化如图乙所示。污染指数在50以下为轻度污染，50∼100间为中度污染，100以上为重度污染。以下分析正确的是( )
A. 污染指数越大，电路消耗的总功率越小 B. 污染指数越小，电压表示数越小
C. 电压表示数为1.5V时，属于中度污染 D. 污染指数为50时，电压表示数为4 V
12. 如图，轻绳的一端系有质量为2kg的物体C，另一端系在质量为1kg的均匀木棒AB的A端；木棒AB可绕B端无摩擦转动，在水平拉力F的作用下木棒AB与墙面的夹角由30∘增大到60∘(g=10N/kg)，则( )
A. 拉力F的大小一直不变
B. 当棒与墙面成30∘时拉力F=25 32N
C. 当棒与墙面成45∘时拉力F=25N
D. 当棒与墙面成60∘时拉力F=25 32N
13. 下列关于光学说法的描述正确的是( )
A. 在折射现象中，当入射角增大时，折射角也增大
B. 虚像是人的错觉，并没有光线进入人眼，实像却相反
C. 显微镜的目镜相当于照相机的镜头
D. 白光通过三棱镜后被分解成红、橙、黄、绿、蓝、靛、紫七种色光
14. 下列说法正确的是( )
A. 一个物体在平衡力作用下，它的机械能可能是增加的
B. 抛出的实心球能在空中向前继续运动，是由于实心球有惯性
C. 物体的运动状态不断的改变，这个物体所受到的力也可能是平衡的
D. 小芳手拉着购物车运动的越来越快，在此状态下，手拉购物车的力大于购物车拉手的力
15. 甲图是小灯泡L和电阻R的I-U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。下列说法正确的是( )
A. 只闭合开关S1时，小灯泡L的电阻为5Ω
B. 再闭合开关S2时，电流表示数增加0.2A
C. 再闭合开关S2时，电路总功率为1.4W
D. 再闭合开关S2后，在1min内电阻R产生的热量为240J
16. 如图所示，电源电压保持不变，下列说法正确的是( )
A. 断开开关S1、S2，向右调节滑片P，V1示数变大，V2示数变小，A1示数变小
B. 断开开关S1、S2，向右调节滑片P，电压表的示数变化量与电流表示数变化量的比值ΔU1ΔI1小于ΔU2ΔI1
C. 闭合开关S1、S2，向右调节滑片P，A1、A2示数变小，且变化量相等
D. 保持滑片P位置不变，开关S1断开，S2断开到闭合，A1、A2示数增大，V2示数不变
17. 某物体做直线运动时的路程随时间变化的图象如图所示，0-11s内该物体做匀速直线运动的总时间是______ s。
18. 在测量钩码所受的重力时，小吴用弹簧测力计从图甲所示位置开始竖直向上缓缓提升，弹簧测力计的示数F与弹簧测力计上升高度h之间的关系如图乙所示。则钩码的重力大小为______ N；弹簧测力计从开始上升到高度为16cm时，弹簧测力计对钩码所做的功是______ J。
19. 当光从一种透明介质射入另一种透明介质中时，传播方向______发生偏折(选填“不一定”或“一定不”)。站在河边，看到水中岸上景物的倒影是光的______现象；海市蜃楼是光的______现象形成的；通过弯管看远处灯光，管中漆黑一片是光______现象。
20. 随着物质生活水平的提高，小轿车已经走进了我们普通的家庭.小明家最近也购买了一辆轿车.请根据下列提供的信息回答相关问题.
小明通过上网查阅得到这款轿车发动机输出功率与转速的关系如图乙所示；小明又通过父亲了解到，当车速是100km/h时，发动机转速是2000r/min，平均油耗为9L/100km.分析上述信息可知：当这辆汽车以100km/h匀速行驶时，1小时发动机所做的有用功为______ J，消耗汽油产生的内能______ J，此时发动机的效率约为______ .(已知汽油的热值为4.6×107J/kg，密度为0.8×103kg/m3)
21. 一度电可供一个标有“220V 40W”的灯泡正常工作______ h，如果将这盏灯接在110V的电路中，它的实际功率是______ W。
22. 艾力同学在做“探究同种物质的质量与体积的关系”的实验时，所用实验器材有量筒、水、细针、天平和从同一木头上截取的三个大小不同的木块。(不考虑木块的吸水性)
(1)艾力在调节天平平衡时，指针如图甲所示，则应向______ (选填“左”或“右”)调节______ 。
(2)艾力同学用实验器材测出了第一个木块和第二个木块的质量和体积的数据(见下表)，请根据乙、丙两图的示数，在下表中填写出第三个木块的质量和体积。(注：量筒中装有15mL的水)
木块
第一个木块
第二个木块
第三个木块
木块的质量/g
9.45
13.40
______
木块的体积/cm3
15.00
20.00
______
(3)分析实验数据，在误差允许的范围内可得出的结论是______ 。
(4)木头的密度是______ g/cm3。(保留两位小数)
23. 现有两节新的干电池、电压表、电流表、滑动变阻器、定值电阻R、开关、导线，利用给定器材连接成如图甲所示“伏安法测电阻”的电路。
(1)请画出图甲所示的实物图对应的电路图；
(2)为了保护电路，实验前滑动变阻器的滑片应置于______ 端(选填“A”或“B”)；
(3)闭合开关，无论怎样移动滑片P发现电流表始终无示数，电压表有示数，其原因可能是______ (写出一种原因即可)。
(4)排除故障后，当电压表示数为2.7V时，电流表示数如图乙所示，则通过R的电流大小为______ A，它的阻值是______ Ω。
24. 如图是小贝家厨房安装的即热式电热水龙头，它的特点是即开即有热水，无需提前预热，而且可以通过调节水流大小调节水温，不需要调节加热电阻大小。其部分参数如表所示(忽略温度对电阻的影响)。求：
额定电压
220V
额定功率
2200W
最高水温
50℃
交流电频率
50Hz
(1)该水龙头正常工作时电路中的电流多大？
(2)该水龙头正常工作时的电阻多大？
25. 如图所示，将滑动变阻器的滑片P移至M端，闭合开关S，电流表有示数为1A，电压表的示数为6V；滑片P移至N端，闭合开关S，电压表的示数为2V。求：
(1)电源的电压；
(2)电阻R0的阻值；
(3)电路消耗的最小功率。
26. 根据图所示的电路实物图，在右侧方框内画出对应的电路图。
27. 阅读短文，回答问题。
地球同步卫星
地球同步卫星是指位于赤道上空一定高度上与地球保持相对静止的卫星，它与地球转动同步，故称地球同步卫星。
人造地球同步卫星发射过程可简化为点火加速上升(如图甲所示)、离开大气层后关闭发动机自由上升和调整姿态三个阶段。地球同步卫星常用于通讯、气象、广播电视、导弹预警、数据中继等方面，以实现对同一地区的连续工作。在赤道上空约为36000km 的高度上布设3颗同步卫星，可实现除两极外的全球通讯(如图乙所示)。
(1)地球同步卫星发射过程的点火加速上升阶段中能量转化是：燃料的______能转化为内能，然后再转化为卫星的______能。
(2)地球同步卫星在轨道运行时相对于地面是______(选填“运动”或“静止”)的。
(3)马航MH370飞机于2014年3月8日与地面失去联系，我国军方曾利用同步卫星帮助搜救，同步卫星是利用______波来实现陆地与海面上搜救船之间的通信联系，信号从地面发送到同步卫星并返回到地面至少需要______s。
(4)地球同步卫星的用途有______(答出一种即可)。
答案和解析
1.【答案】A
【解析】解：石墨、金属都是导体．
橡皮是橡胶制品，橡皮和木材是绝缘体．
故选A.
记住常见的导体和绝缘体进行判断．
常见的导体：人体、大地、各种金属、酸碱盐的溶液、石墨等．
常见的绝缘体：玻璃、塑料、橡胶、陶瓷、干木材等．
导体和绝缘体之间没有明显的界线，在条件改变时是可以相互转化的．例如玻璃常温下是绝缘体，在高温时变为导体，干木头是绝缘体，湿木头是导体．
2.【答案】A
【解析】解：
成年人的身高在165cm左右，中学生的身高比成年人小一些，在150cm=1.5m=15dm=0.0015km左右。
故选：A。
此题考查我们对常见物体长度的估测，根据对日常生活中常见物体和长度单位的认识，选出符合题意的选项。
长度的估测，必须熟悉一些常见物体的长度，以此为标准对研究对象作出判断。如：中学生拳头的宽度在10cm左右；中学生伸开手掌，大拇指指尖到中指指尖的距离大约20cm；成年人的身高在170cm左右，一步的步幅在75cm左右；一层楼的高度在3m左右，分子的直径在0.1nm左右，地球的半径在6400km左右。等等。
3.【答案】C
【解析】解：
A、用毛皮摩擦过的橡胶棒因得到电子带负电，毛皮失去电子带正电，故A错误；
B、橡胶棒带负电，接触验电器的金属球，电子会通过金属球、金属杆转移到金属箔片上，所以金属箔带负电，故B错误；
C、验电器的原理是同种电荷相排斥，验电器可以检验物体是否带电，但不能检验带的是正电还是负电，故C正确；
D、摩擦起电的实质是电子的转移，不是创造了电荷，故D错误。
故选：C。
(1)验电器是检验物体是否带电的仪器，其工作原理是：同种电荷相互排斥。可以通过金属箔张开角度的大小粗略判断电荷的多少，但无法准确检验电荷量的多少，更不能检验出所带电荷是正电还是负电。
(2)人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电。
本题考查了验电器的工作特点，明白验电器的制作原理是解决该题的关键。
4.【答案】D
【解析】解：A、击球瞬间，乒乓球拍同时也受到了乒乓球的作用力，因为物体间力的作用是相互的，故A说法正确；
B、击球时，乒乓球受到球拍的作用，改变了乒乓球的运动状态，故B说法正确；
C、改变击球时力的大小、方向和作用点，都会产生不同的发球效果，因为力的三要素都影响力的作用效果，故C说法正确；
D、离开球拍后乒乓球能在空中继续运动，是因为乒乓球具有惯性，故D说法错误。
故选：D。
(1)物体间力的作用是相互的，物体受到力的同时，也对另一个物体施加了力。
(2)力的作用效果有两个：①力可以改变物体的形状即使物体发生形变。②力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化。
(3)力的三要素有：力的大小、方向、作用点，它们都影响力的作用效果。
(4)任何物体都具有惯性，即保持原运动状态不变的性质，惯性不是力。
理解力的作用的相互性、力的两个作用效果、力的三要素、惯性概念，可解答此题。
5.【答案】B
【解析】解：A、吸气冲程中，柴油机将空气吸入气缸，汽油机将空气和汽油的混合气体吸入气缸，故A错误；
B、水的比热容较大，与其他物质相比，相同质量、升高相同温度的情况下，吸热的热量较多，所以用水来降温，故B正确；
C、用来做有用功的能量和燃料完全燃烧放出热量的比值叫热机效率，增大热机功率并不能增大热机的效率，故C错误；
D、热机在压缩冲程中将机械能转化为内能，故D错误。
故选：B。
(1)汽油机的顶端是火花塞，吸气冲程中吸进的是汽油和空气的混合物；柴油机的顶端是喷油嘴，吸气冲程中吸进的是空气；
(2)用水循环来降低热机的温度，主要是利用水比热容较大的特性；
(3)用来做有用功的能量和燃料完全燃烧放出的热量的比值叫热机效率，热机效率与热机功率无关；
(4)热机工作过程中，在压缩冲程机械能转化为内能，做功冲程内能转化为机械能。
本题为热学综合题，考查了学生对柴油机和汽油机的不同之处的了解，热机效率、热机工作时的能量转化的了解与掌握及水比热容大的特性，知识点多，判断时，要灵活运用所学知识，要细心！
6.【答案】B
【解析】解：A、某初中生的身高为158cm，故A错误；
B、淋浴用热水的温度大约是40℃，符合实际，故B正确；
C、声音在空气(15℃)中的传播速度是340m/s，故C错误；
D、人正常步行速度约为1.1m/s，故D错误。
故选：B。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
7.【答案】A
【解析】解：
盛水的玻璃杯是圆柱形的，左右相当于凸透镜，而上下是相同的；物体经过凸透镜成实像时，实像是左右倒立的(即左右相反)，而上下不相反，所以BC能看到(可以是放大或缩小的实像)；凸透镜成虚像时，是正立、放大的，所以D能看到，但A看不到，故A符合题意。
故选：A。
凸透镜能成倒立、缩小的或放大的实像，能成正立、放大的虚像。
此题通过一个日常现象，考查了凸透镜成像规律及其应用，首先要确定盛水的玻璃杯相当于凸透镜，还要明确凸透镜成像属于光的折射。
8.【答案】B
【解析】解：A、人耳能听到声音的频率范围是20Hz∼20000Hz，当振动频率高于20000Hz，或低于20Hz，我们就听不到声音，故A错误；
B、“隔墙有耳”是指在墙另一侧的人可能会听到说话声，说明声音能在固体中传播，故B正确；
C、不同乐器发出的声音主要是音色不同，故C错误；
D、“禁止鸣笛”是防止噪声产生，在声源处减弱噪声了，故D错误。
故选：B。
(1)人耳能听到声音的频率范围是20Hz∼20000Hz，当振动频率高于20000Hz，或低于20Hz，我们就听不到声音，或响度弱时也听不到；
(2)声音可以在一切固体、液体、气体中传播，墙是固体，可以传声；
(3)人们能分辨出不同的声音，是音色不同；
(4)防治噪声的途径有三个：在声源处减弱噪声、在传播过程中减弱噪声、在人耳处减弱噪声。
本题考查人耳的听觉范围，声音的传播、特性，以及噪声的防治，是一道声学综合题。
9.【答案】A
【解析】解：
A、由图象知，当体积V=1cm3时，m甲>m乙，所以体积相等的甲、乙，甲的质量大，故A正确；
B、由图象知，当m=1g时，V甲
D、由图象知，当体积V=1cm3时，m甲=2g，ρ甲=m甲V=2g1cm2=2g/cm3，所以ρ甲：ρ乙=2g/cm3：0.5g/cm3=4：1，故D错。
故选：A。
(1)由图象知：横轴代表物质体积，纵轴代表质量，取某一体积V，在图中得出甲、乙的质量，可以比较体积相等的甲、乙的质量大小关系；
(2)取某一质量m，在图中得出甲、乙的体积，可以比较质量相等的甲乙的体积大小关系。；
(3)由图象知，取某一体积V，在图中得出乙的质量，利用密度公式求出乙的密度；
(3)由图象知，取某一体积V，在图中得出甲的质量，利用密度公式求出甲的密度，进而求出密度之比。
本题考查了密度公式的应用，能从物质的m-V图象得出相关信息是关键。
10.【答案】C
【解析】解：A、手上涂有镁粉是在压力一定时，通过增大接触面的粗糙程度来增大摩擦，故A错误；
B、举起杠铃时，以张湘样和杠铃的整体为研究对象，地面对张湘样的支持力与他和杠铃的总重力是一对平衡力，符合二力平衡条件，而地面对张湘祥的支持力与张湘祥的重力大小不相等，故不是一对平衡力，故B错误；
C、杠铃的重力：G=mg=176kg×9.8N/kg=1724.8N，
他在挺举过程中把杠铃举高的高度为张湘祥的身高加上0.4m，即h=1.60m+0.4=2.0m，
他在挺举过程中对杠铃做的功W=Gh=1724.8N×2.0m=3449.6J，C选项比较接近，故C正确；
D、功率是指物体在单位时间内所做的功的多少，举着杠铃不动时做功是0，因此功率是0，故D错误；
故选：C。
(1)增大摩擦力的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接触面的粗糙程度；
(2)二力平衡的条件是：二力大小相等、方向相反、作用在一条直线上、作用在同一个物体上；
(3)一个物体受到力的作用，并在力的方向上发生了一段位移，我们就说这个力对物体做了功；
(4)功率是指物体在单位时间内所做的功的多少，即功率是描述做功快慢的物理量。
此题主要考查的是学生对增大摩擦的方法、二力平衡，支持力、重力和功、功率的计算公式的理解和掌握，估测出举高的高度是解决此题的关键。
11.【答案】B
【解析】解：
由图甲知，可变电阻R1与定值电阻R2串联，电压表测R2两端电压。
A、由图象可知，污染指数越大，可变电阻的阻值越小，电路总电阻越小；根据P=U2R可知，电源电压不变，总电阻越小，总功率越大，故A错误；
B、由图象可知，污染指数越小，可变电阻的阻值越大，根据串联电路的分压特点可知，可变电阻分担的电压越大，则定值电阻分担的电压越小，即电压表示数越小，故B正确；
C、当电压表示数为1V时，由串联电路特点和欧姆定律可得，电路中电流：I=I1=I2=U2R2=1.5V20Ω=0.075A，
可变电阻两端电压：U1=U-U2=6V-1.5V=4.5V，
根据欧姆定律可得，可变电阻连入电路中的阻值：R1=U1I=4.5V0.075A=60Ω，由图象可知，电阻为60Ω时，污染指数小于50，属于轻度污染，故C错误；
D、由图象可知，污染指数为50时，可变电阻连入电路中的阻值为40Ω，根据串联电路的分压特点可得：U2'U=R2R1'+R2，即：U2'6V=20Ω20Ω+40Ω，解得：U2'=2V，即电压表示数为2V，故D错误。
故选：B。
(1)由图象可知，污染指数越大，可变电阻的阻值越小，根据P=U2R分析电路总功率的变化；
(2)由图象可知，污染指数越小，可变电阻的阻值越大，根据串联电路的分压特点分析电压表示数变化；
(3)根据欧姆定律求出电路中电流，根据串联电路的分压特点求出可变电阻两端电压，再根据欧姆定律求出可变电阻连入电路中的阻值，根据图象分析污染程度；
(4)由图象可知，污染指数为50时，可变电阻连入电路中的阻值，根据分压特点求出电压表示数。
此题主要考查的是学生对欧姆定律、串联电路的分压特点的理解和掌握，读懂图象是解决此题的关键。
12.【答案】C
【解析】解：GC=2kg×10N/kg=20N；G木=1kg×10N/kg=10N；
设木棒AB的长度为l，当棒与墙面成30∘时，力与力臂的关系如图所示：
根据直角三角形的关系可知，L= 32l，LG=12l，L木=14l；
根据杠杆平衡的条件可得，F× 32l=20N×12l+10N×14l，化简可得：F=25 33N，故B错误；
同理，当棒与墙面成45∘时，L= 22l，LG= 22l，L木=24l；
根据杠杆平衡的条件可得，F× 22l=20N× 22l+10N× 24l，化简可得：F=25N，故C正确；故A错误；
同理，当棒与墙面成60∘时，L=12l，LG= 32l，L木=34l；
根据杠杆平衡的条件可得，F×12l=20N× 32l+10N× 34l，化简可得：F=25 3N，故D错误。
故选：C。
先根据G=mg求出物体C和木棒AB的重力，然后根据杠杆平衡的条件求出F的大小。
本题考查杠杆平衡条件的应用以及直角三角形中角、边的关系，关键是进行正确受力分析，并画出相应的力臂。
13.【答案】AD
【解析】解：
A、在光的折射现象中，入射角增大时，折射角也会增大，故A正确；
B、我们能看到虚像和实像，一定有光线进入人的眼睛，不是错觉，故B错误；
C、显微镜的目镜成的是正立、放大的虚像，相当于放大镜，照相机的镜头成倒立、缩小的实像，故C错误；
D、白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光，故D正确。
故选：AD。
(1)在光的折射现象中，入射角增大时，折射角也随着增大。
(2)实像和虚像的区别：实像能用光屏呈接，虚像不能；实像是实际光线会聚而成的，虚像是实际光线的反向延长线会聚形成的；
(3)显微镜由物镜和目镜组成，目镜成的是正立、放大的虚像，显微镜的物镜成的是放大、倒立的实像；
(4)太阳通过玻璃三棱镜后，被分解为绚丽的七色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，这种现象称为光的色散，说明了白光不是单色光，不同颜色的光折射时的偏折程度不同。
本题考查了光的色散谢谢、凸透镜成像应用、实像与虚像的区别、光的折射规律；在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
14.【答案】AB
【解析】解：A、匀速直线上升的直升飞机，竖直方向受到平衡力的作用。上升过程中质量不变，速度不变，所以动能不变；但高度增加，重力势能增加，所以机械能增加。故A正确；
B、一切物体都有惯性。抛出去的实心球离开手，手的作用力不再存在，能在空中向前继续运动，是由于实心球有惯性。故B正确；
C、在平衡力的作用下，物体的运动状态不变。物体运动状态不断改变，说明受到的不可能是平衡力。故C错误；
D、手拉着购物车运动的速度虽然越来越快，但手对车的拉力和车对手的拉力是一对作用力和反作用力，所以大小相等，方向相反。故D错误。
故选：AB。
(1)动能的影响因素是质量和速度，重力势能的影响因素是质量和高度，动能和势能合称为机械能；
(2)物体保持原来运动状态不变的性质称为惯性，一切物体都有惯性，惯性是物体本身的一种性质；
(3)在平衡力的作用下，物体运动状态不变；
(4)物体间力的作用是相互的，作用力和反作用力大小相等。
此题是一道力学综合题，考查了力和运动的关系、惯性的存在及力的作用相互性，只有正确、全面理解概念和有关规律，才能作出正确判断。
15.【答案】BC
【解析】解：A、只闭合 S1时，电路为小灯泡L的简单电路，L的实际功率为1W，根据P=UI可知，
在甲图L的图线上找符合U、I乘积为1W的坐标，则有：UL=2V，IL=0.5A，
则小灯泡L的电阻：RL=ULIL=2V0.5A=4Ω，故A错误；
B、由A选项分析得，电源电压U=UL=2V，再闭合S2后，此时R、L并联接入电路，电流表测干路中的电流，
电压为2V，在甲图中找出R此时对应电流为0.2A，则电流表示数增大0.2A，故B正确；
C、电源电压为2V，R的电流为 IR=0.2A，L的电流为IL=0.5A，
电路中总电流为I=IR+IL=0.2A+0.5A=0.7A，
则电路总功率：P=U总I=2V×0.7A=1.4W，故C正确；
D、再闭合S2时，电阻R的电压为2V，电流为0.2A，
通电1min产生热量：Q=W=UIt=2V×0.2A×60s=24J，故D错误。
故选：BC。
(1)只闭合S1时，电路为小灯泡L的简单电路，根据L的实际功率结合图象找出对应的电压和电流，然后根据欧姆定律求出小灯泡 L 的电阻；
(2)再闭合开关S2时，此时R、L并联接入电路，电流表测干路中的电流，增加的电流即为通过R的电流；
(3)根据并联电路电流规律求出干路电流，然后根据P=UI求出电路总功率；
(4)根据Q=W=UIt求出在1min内电阻R产生的热量。
本题主要考查并联电路的特点、欧姆定律、电功率以及焦耳定律的应用，关键能从图象上找出有用的信息，难度不大。
16.【答案】ABC
【解析】解：(1)断开开关S1、S2时，三电阻串联，电压表V1测R1与R2两端的电压之和，电压表V2测R2与R3两端的电压之和，电流表A2测电路中的电流，
①当向右调节滑片P时，变阻器接入电路中的电阻变大，电路中的总电阻变大，
由I=UR可知，电路中的电流变小，即电流表A1示数变小，
由U=IR可知，R2、R3两端的电压变小，即电压表V2示数变小，
因串联电路中总电压等于各分电压之和，
所以，R1与R2两端的电压之和变大，即V1的示数变大，故A正确；
②设滑片移动前后电路中的电流分别为I1、I2，则ΔA1=ΔI=I2-I1，
由I=UR可知得，电压表V2示数的变化量：
ΔU2=I2(R2+R3)-I1(R2+R3)=(I2-I1)(R2+R3)=ΔI(R2+R3)，
则ΔU2ΔI1=R2+R3，
因串联电路中总电压等于各分电压之和，
所以，电压表V1示数的变化量：
ΔU1=(U-I1R3)-(U-I2R3)=(I2-I1)R3=ΔIR3，
则ΔU1ΔI1ΔU1ΔI1=R3，
综上可知，ΔU1ΔI1小于ΔU2ΔI1，故B正确；
(2)保持滑片 P 位置不变，开关 S1 保持断开，当S2断开时如上面图1所示；
当S2闭合时，R2、R3、电压表V2均被断路，电路为R1的简单电路，电流表A1、A2均测电路中的电流，
因S2断开时电流表A2无示数、电压表V2有示数，S2闭合时电流表A2有示数、电压表V2无示数，
所以，电流表A2示数增大，电压表V2示数减小，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的总电阻变小，
所以，由I=UR可知，电路中的电流变大，即电流表A1的示数增大，故D错误；
(3)闭合开关S1、S2时，三电阻并联，电流表A2测干路电流，电流表A2测R1和R2支路的电流之和，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R2和R3的电流不变，
当向右调节滑片P时，变阻器接入电路中的电阻变大，
由I=UR可知，通过R1的电流变小，
因并联电路中干路电流等于各支路电流之和，
所以，电流表A1、A2示数变小，且变化量相等，故C正确。
故选：ABC。
(1)断开开关S1、S2时，三电阻串联，电压表V1测R1与R2两端的电压之和，电压表V2测R2与R3两端的电压之和，电流表A2测电路中的电流。
①根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2、R3两端的电压变化，根据串联电路的电压特点可知电压表V1示数的变化；
②设出滑片移动前后电路中的电流，根据欧姆定律表示出电压表V2的示数，然后表示出ΔU2ΔI1，根据串联电路的电压特点和欧姆定律表示出ΔU1ΔI1，然后得出ΔU1ΔI1与ΔU2ΔI1的大小关系；
(2)保持滑片 P 位置不变，开关 S1 保持断开，S2断开时，三电阻串联，电压表V2测R2与R3两端的电压之和，电流表A2测电路中的电流，电流表A1断路；当S2闭合时，R2、R3、电压表V2均被断路，电路为R1的简单电路，电流表A1、A2均测电路中的电流，根据电阻的串联和欧姆定律可知电路中电流的变化；
(3)闭合开关S1、S2时，三电阻并联，电流表A2测干路电流，电流表A1测R1和R2支路的电流之和，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R2和R3的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R1电流的变化，根据并联电路的电流特点可知两电流表示数的变化和它们变化量的关系。
本题考查了电路的动态分析，涉及到串并联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键。
17.【答案】7
【解析】解：由图可知，0∼4s和8s∼11s内物体做匀速直线运动，4s∼8s物体静止，
则0∼11s内该物体做匀速直线运动的总时间为7s。
故答案为：7。
在s-t中斜直线表示物体做匀速直线运动，平行于时间轴的图线表示静止，据此得出0∼11s内该物体做匀速直线运动的总时间。
本题考查了从s-t图象中获取有用的信息，明白s-t图象与v-t图象的区别是关键。
18.【答案】4.50.45
【解析】解：(1)用测力计从图甲所示位置开始竖直向上缓缓提升，钩码离开桌面后测力计的示数不再变化，此时示数即为钩码所受重力大小；
根据图乙可知，钩码所受的重力为4.5N；
(2)当缓缓提升钩码离开桌面后，弹簧测力计的示数为4.5N，钩码通过的距离s=16cm-6cm=10cm=0.1m，
弹簧测力计对钩码所做的功：W=Fs=4.5N×0.1m=0.45J。
故答案为：4.5；0.45。
(1)当缓缓提钩码离开桌面后测力计的示数不再变化，此时示数即为钩码所受重力大小；
(2)当缓缓提钩码离开桌面后，拉力才对钩码做功，根据拉力的大小和钩码移动的距离，利用W=Fs求出拉力做的功。
本题考查了学生分析图像的能力和功的计算，难度不大，注意图像的转折点和物体实际上升的高度，不能粗心弄错。
19.【答案】不一定 反射 折射 沿直线传播
【解析】解：当光从一种透明介质射入另一种透明介质中时，传播方向不一定发生偏折，例如当光线垂直与界面入射时，光线的传播方向不变；
平静的水面上有岸边景物的倒影，是由于岸边景物在水面上成的像，是平面镜成像，属于光的反射现象；
海市蜃楼是由光在不均匀的大气中折射形成的；
通过弯管看远处灯光，管中漆黑一片是因为弯管挡住了沿直线传播的光，所以属于光沿直线传播现象。
故答案为：不一定；反射；折射；沿直线传播。
(1)当光从一种透明介质斜射入另一种透明介质中时，传播方向改变；当光从一种透明介质垂直射入另一种透明介质中时，传播方向不变；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的；
(4)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等。
此题主要通过各种事例考查了学生对光的反射、光的直线传播、光的折射的理解。要注意这几种现象的本质，在日常生活中学习用所学知识解释有关现象。
20.【答案】1.08×108 3.312×108 32.6%
【解析】解：当车速是100km/h时，发动机转速是2000r/min，
由图象知，发动机转速是2000r/min，此时发动机输出功率是：P=30kW=3×104W，
t=1h=3600s，
由P=Wt得，当这辆汽车以100km/h匀速行驶时，1小时发动机所做的有用功：W=Pt=3×104W×3600s=1.08×108J。
由v=st得，1小时这辆汽车以100km/h匀速行驶路程：s=vt=100km/h×1h=100km，
汽车平均油耗为9L/100km，
所以汽车行驶1h，消耗汽油9L，消耗汽油的体积：V=9L=9dm3=9×10-3m3，
由密度公式得，消耗汽油的质量：m=ρV=0.8×103kg/m3×9×10-3m3=7.2kg，
消耗汽油放出的热量：Q=mq=7.2kg×4.6×107J/kg=3.312×108J，
发动机的效率：η=WQ=1.08×108J3.312×108J≈0.326=32.6%。
故答案为：1.08×108；3.312×108；32.6%。
(1)当车速是100km/h时，发动机转速是2000r/min，从图象上找出发动机转速是2000r/min时输出功率，知道发动机的输出功率和工作时间，求出发动机所做的有用功。
(2)求出汽车以100km/h匀速行驶时1小时，汽车行驶的路程，求出汽车耗油体积，知道汽油的密度和体积，根据密度公式求出耗油质量，知道汽油的热值，根据Q=mq求出消耗汽油放出的热量。
(3)知道消耗汽油放出的热量和发动机的有用功，根据效率公式求出热机效率。
本题通过汽车实际行驶过程中，考查了汽车发动机的有用功、汽油燃烧放出的热量、热机效率，本题综合性很强，联系实际性强。
21.【答案】25 10
【解析】解：根据W=Pt可得，1kW⋅h的电能可供灯泡正常工作的时间：
t=WP=1kW⋅h40×10-3kW=25h，
由P=U2R可得，灯泡的电阻：
R=U2P=(220V)240W=1210Ω，
这盏灯接在110V电源上的实际功率：
P实=U实2R=(110V)21210Ω=10W。
故答案为：25；10。
灯泡正常发光时的功率和额定功率相等，根据W=Pt求出1kW⋅h的电能可供灯泡正常工作的时间；
根据P=U2R求出灯泡的电阻，再根据P=U2R求出这盏灯接在110V电源上的实际功率。
本题考查了电功公式和电功率公式的灵活应用，关键是知道灯泡正常发光时的功率和额定功率相等。
22.【答案】左 平衡螺母 17.5025.00同种物质质量与体积成正比 0.67
【解析】解：(1)由图知，指针偏右，所以应将平衡螺母向左移动；
(2)由图乙知，标尺的分度值为0.1g，所以木块的质量为10g+5g+2.5g=17.5g
由图丙知，水和木块的体积为40mL，木块的体积为40mL-15mL=25mL=25cm3
(3)由表格中数据知，木块的体积越大，质量越大，且在误差范围内，体积增大为原来的几倍，质量也增大为原来的几倍，可知同种物质质量与体积成正比；
(4)ρ1=m1V1=9.45g15m1=0.63g/cm3，
ρ2=m2V2=13.4g20cm3=0.67g/cm3
ρ3=m3V3=17.5g25cm3=0.7g/cm3
则ρ=0.63g/cm3+0.67g/cm3+0.7g/cm33=0.67g/cm3
故答案为：(1)左；平衡螺母；(2)17.50；25.00；(3)同种物质质量与体积成正比；(4)0.67。
(1)天平的调平原则：左偏右调、右偏左调；
(2)天平的读数：砝码的质量加游码在标尺上所对的刻度值，注意标尺的分度值；读出水和木块的总体积，则木块的体积等于总体积减水的体积；
(3)分析质量和体积的变化关系得出结论：同种物质质量与体积成正比；
(4)根据表格中数据分别求出密度，求平均值。
此题是“探究同种物质质量与体积的关系”实验，考查了天平、量筒的使用和读数，同时考查了质量和体积的关系及密度的计算。
23.【答案】B R断路 0.39
【解析】解：(1)根据实物图画出对应的电路图，如下所示：
(2)为了保护电路，实验前滑动变阻器的滑片应置于阻值最大处的B端；
(3)闭合开关，无论怎样移动滑片P发现电流表始终无示数，电路可能断路，电压表有示数，电压表与电源连通，其原因可能是R断路；
(4)排除故障后，当电压表示数为2.7V时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，则通过R的电流大小为0.3A，由欧姆定律I=UR，它的阻值是：
R=UI=2.7V0.3A=9Ω。
故答案为：(1)如上图所示；(2)B；(3)电阻R断路；(4)0.3；9。
(1)根据实物图画出对应的电路图；
(2)为了保护电路，实验前滑动变阻器的滑片应置于阻值最大处；
(3)若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
(4)根据电流表选用小量程确定分度值读数，由欧姆定律I=UR得出它的阻值。
本题用“伏安法测电阻”，考查电路连接、注意事项、故障分析、电流表读数及电阻计算。
24.【答案】解：
(1)由表格数据可知，电热水龙头正常工作时的电压U=220V，功率P=2200W，
由P=UI可得，该水龙头正常工作时电路中的电流：I=PU=2200W220V=10A；
(2)由I=UR可得，该水龙头正常工作时的电阻：R=UI=220V10A=22Ω。
答：(1)该水龙头正常工作时电路中的电流为10A；
(2)该水龙头正常工作时的电阻为22Ω。
【解析】(1)电热水龙头正常工作时的电压和额定电压相等，功率和额定功率相等，利用P=UI求出该水龙头正常工作时电路中的电流；
(2)根据欧姆定律求出该水龙头正常工作时的电阻。
本题考查了电功率公式和欧姆定律的应用，要注意用电器正常工作时电压和额定电压相等、功率和额定功率相等。
25.【答案】解：(1)由图可知，该电路为R和R0的串联电路，电流表测电路中的电流，电压表测R0两端的电压；
当滑片P移至M端时，滑动变阻器接入电路的阻值为0Ω，电路中只有R0，则电压表的示数为电源电压；
已知此时电压表示数为6V，即电源电压为U=6V；
(2)当滑片p移至M端时，电流表的示数为1A，即电路中的电流为I=1A，
由I=UR可知电阻R0的阻值为：R0=UI=6V1A=6Ω；
(3)当滑片P移至N端时，滑动变阻器接入电路的阻值最大，
已知此时电压表的示数为2V，即R0两端的电压为U0=2V，
则电路中的最小电流为：I小=U0R0=2V6Ω=13A，
则电路消耗的最小功率为：P=I小U=13A×6V=2W。
答：(1)电源的电压为6V；
(2)电阻R0的阻值为6Ω；
(3)电路消耗的最小功率为2W。
【解析】(1)由图可知，该电路为R和R0的串联电路，电流表测电路中的电流，电压表测R0两端的电压；当滑片P在M端时，电路中只有R0，则此时电压表的示数就是电源电压；
(2)当滑片P在M端时，已知电流表的示数，即电路中的电流，利用I=UR的变形式可求出R0的阻值；
(3)当滑片P在N端时，滑动变阻器接入电路的阻值最大，由欧姆定律可知此时电路中的电流最小，已知此时电压表的示数，即R0两端的电压，利用欧姆定律求出此时通过R0的电流，即电路中的最小电流，根据P=UI可求出此时电路消耗的功率最小。
本题考查了欧姆定律和电功率计算公式的应用，熟练掌握串联电路的特点是解题的关键。
26.【答案】解：由实物图知，定值电阻和滑动变阻器并联，开关在干路上控制整个电路，电流表A1在干路上，A2在滑动变阻器支路上，电路图如图所示：
【解析】由实物图分析电路的连接情况，再画出对应的电路图。
本题考查根据实物图画电路图，正确分析电路的连接方式以及电流表的位置是关键。
27.【答案】化学；机械；静止；电磁；0.24；通讯、气象、广播电视、导弹预警、数据中继等
【解析】解：(1)点火加速阶段中能量转化为：化学能→内能→机械能；
(2)同步卫星相对于地面来说没有发生位置的变化，以地面做参照物，同步卫星是静止的；
(3)∵v=st，无线电波传播的距离：s=36000km×2=72000km；
∴从地面发送电磁波信号通过同步卫星返回至少需要的时间
t=sv=72000km3×105km/s=0.24s
(4)同步卫星的用途很多，可以用于通信和监视地面，也可以用于军事侦察，电视台利用同步卫星传播电视节目。
故答案为：(1)化学能 机械能；(2)静止；(3)电磁(或微)，0.24(4)通讯、气象、广播电视、导弹预警、数据中继等。
(1)解决此题要用能量的转化去分析解答；
(2)被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的。
(3)根据距离s和速度v，利用公式t=sv就可以计算出时间。
(4)同步卫星固定在一个轨道上，主要用于通信和监视地面，如通信卫星和同步气象卫星。也可以用于军事侦察，长期监视某一地区。电视台利用同步卫星传播电视节目。
此题涉及到运动与精致的相对性、速度公式及其变形的应用、能量的相互转化，对于判断能量转化的题目，我们可以从影响能量大小的因素来分析能量的变化，找到能量转化的方向。也可以看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量。
相关试卷
2023年河南省焦作市示范区中考物理三模试卷： 这是一份2023年河南省焦作市示范区中考物理三模试卷，共17页。试卷主要包含了2sD等内容，欢迎下载使用。
2023年河南省焦作市中考物理二模试卷（含答案）： 这是一份2023年河南省焦作市中考物理二模试卷（含答案），共28页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
2023年河南省焦作市中考物理一模试卷（含答案）： 这是一份2023年河南省焦作市中考物理一模试卷（含答案），共26页。试卷主要包含了选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
