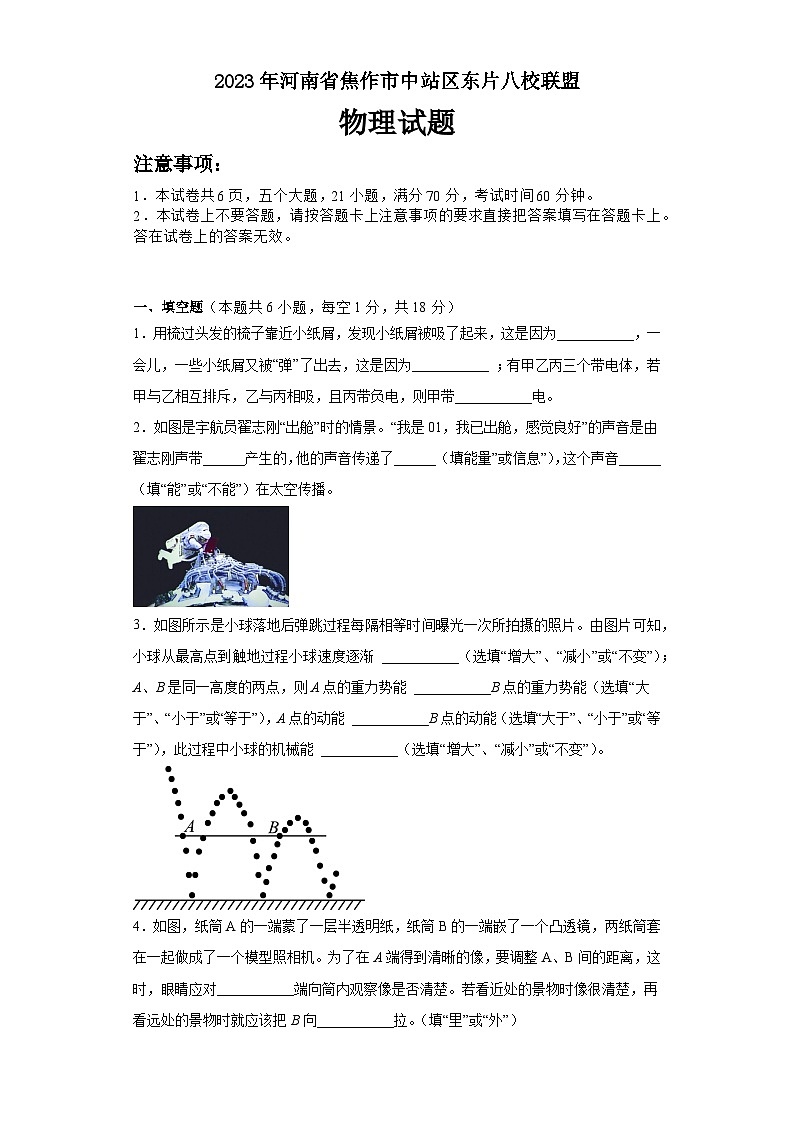

2023年河南省焦作市中站区东片八校联盟
物理试题
注意事项：
1．本试卷共6页，五个大题，21小题，满分70分，考试时间60分钟。
2．本试卷上不要答题，请按答题卡上注意事项的要求直接把答案填写在答题卡上。答在试卷上的答案无效。

一、填空题（本题共6小题，每空1分，共18分）
1．用梳过头发的梳子靠近小纸屑，发现小纸屑被吸了起来，这是因为___________，一会儿，一些小纸屑又被“弹”了出去，这是因为___________ ；有甲乙丙三个带电体，若甲与乙相互排斥，乙与丙相吸，且丙带负电，则甲带___________电。
2．如图是宇航员翟志刚“出舱”时的情景。“我是01，我已出舱，感觉良好”的声音是由翟志刚声带______产生的，他的声音传递了______（填“能量”或“信息”），这个声音______（填“能”或“不能”）在太空传播。

3．如图所示是小球落地后弹跳过程每隔相等时间曝光一次所拍摄的照片。由图片可知，小球从最高点到触地过程小球速度逐渐 ___________（选填“增大”、“减小”或“不变”）；A、B是同一高度的两点，则A点的重力势能 ___________B点的重力势能（选填“大于”、“小于”或“等于”），A点的动能 ___________B点的动能（选填“大于”、“小于”或“等于”），此过程中小球的机械能 ___________（选填“增大”、“减小”或“不变”）。

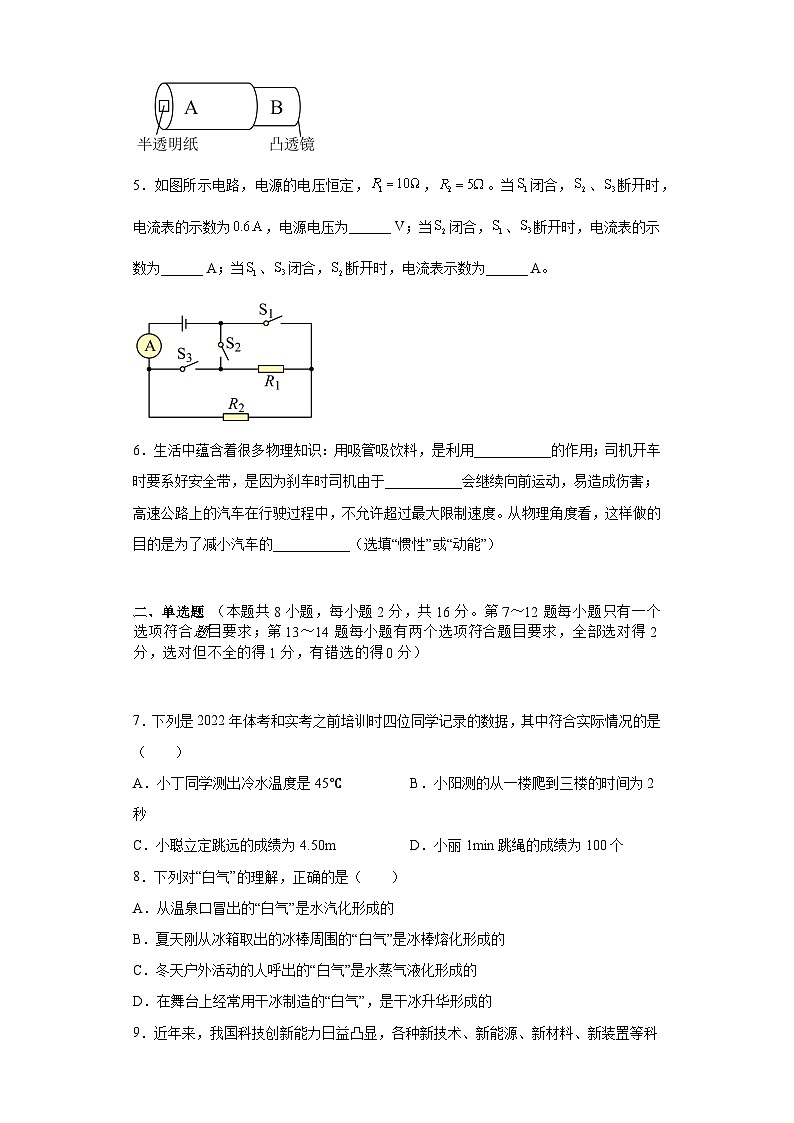

4．如图，纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起做成了一个模型照相机。为了在A端得到清晰的像，要调整A、B间的距离，这时，眼睛应对___________端向筒内观察像是否清楚。若看近处的景物时像很清楚，再看远处的景物时就应该把B向___________拉。（填“里”或“外”）

5．如图所示电路，电源的电压恒定，，。当闭合，、断开时，电流表的示数为，电源电压为______ V；当闭合，、断开时，电流表的示数为______ A；当、闭合，断开时，电流表示数为______ A。

6．生活中蕴含着很多物理知识：用吸管吸饮料，是利用___________的作用；司机开车时要系好安全带，是因为刹车时司机由于___________会继续向前运动，易造成伤害；高速公路上的汽车在行驶过程中，不允许超过最大限制速度。从物理角度看，这样做的目的是为了减小汽车的___________（选填“惯性”或“动能”）

二、单选题 （本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）


7．下列是2022年体考和实考之前培训时四位同学记录的数据，其中符合实际情况的是（　　）
A．小丁同学测出冷水温度是45℃ B．小阳测的从一楼爬到三楼的时间为2秒
C．小聪立定跳远的成绩为4.50m D．小丽1min跳绳的成绩为100个
8．下列对“白气”的理解，正确的是（　　）
A．从温泉口冒出的“白气”是水汽化形成的
B．夏天刚从冰箱取出的冰棒周围的“白气”是冰棒熔化形成的
C．冬天户外活动的人呼出的“白气”是水蒸气液化形成的
D．在舞台上经常用干冰制造的“白气”，是干冰升华形成的

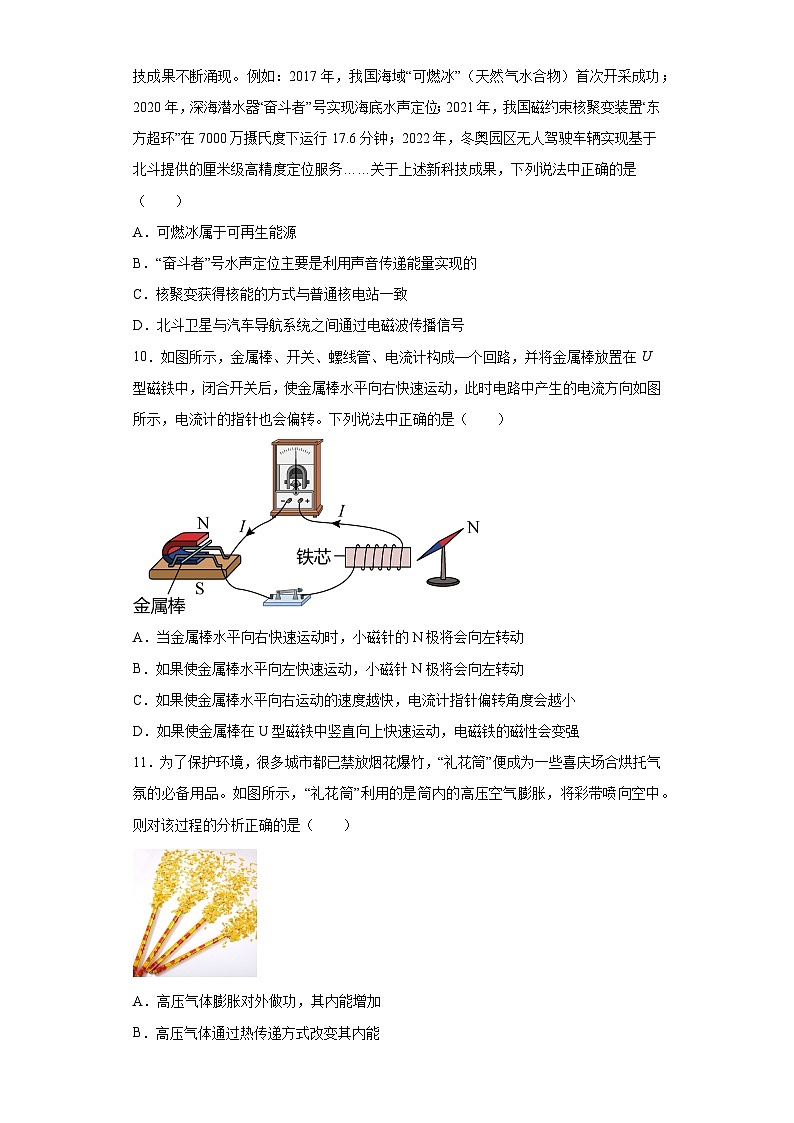

9．近年来，我国科技创新能力日益凸显，各种新技术、新能源、新材料、新装置等科技成果不断涌现。例如：2017年，我国海域“可燃冰”（天然气水合物）首次开采成功；2020年，深海潜水器“奋斗者”号实现海底水声定位；2021年，我国磁约束核聚变装置“东方超环”在7000万摄氏度下运行17.6分钟；2022年，冬奥园区无人驾驶车辆实现基于北斗提供的厘米级高精度定位服务……关于上述新科技成果，下列说法中正确的是（　　）
A．可燃冰属于可再生能源
B．“奋斗者”号水声定位主要是利用声音传递能量实现的
C．核聚变获得核能的方式与普通核电站一致
D．北斗卫星与汽车导航系统之间通过电磁波传播信号
10．如图所示，金属棒、开关、螺线管、电流计构成—个回路，并将金属棒放置在U型磁铁中，闭合开关后，使金属棒水平向右快速运动，此时电路中产生的电流方向如图所示，电流计的指针也会偏转。下列说法中正确的是（　　）

A．当金属棒水平向右快速运动时，小磁针的N极将会向左转动
B．如果使金属棒水平向左快速运动，小磁针N极将会向左转动
C．如果使金属棒水平向右运动的速度越快，电流计指针偏转角度会越小
D．如果使金属棒在U型磁铁中竖直向上快速运动，电磁铁的磁性会变强
11．为了保护环境，很多城市都已禁放烟花爆竹，“礼花筒”便成为一些喜庆场合烘托气氛的必备用品。如图所示，“礼花筒”利用的是筒内的高压空气膨胀，将彩带喷向空中。则对该过程的分析正确的是（　　）

A．高压气体膨胀对外做功，其内能增加
B．高压气体通过热传递方式改变其内能
C．该过程能量转化方式与汽油机做功冲程相同
D．高压空气膨胀对外做功过程中，其分子热运动加剧
12．如图所示，物重为G的物体在不同简单机械中均处于平衡状态（不计机械自重和摩擦），拉力F1、F2、F3的大小关系是（　　）

A．F3＜F1＜F2 B．F3＜F2＜F1 C．F2＜F1＜F3 D．F2＜F3＜F1
13．如图所示，水平桌面上有一个三格水槽（每格底面积相同）。分别装有甲、乙、丙三种不同液体，现将两个体积相同的小球A、B分别放入三种液体中，静止时在如图所示的位置，水槽中的液面在同一高度。则下列说法正确的是（　　）

A．A球的重力小于B球的重力
B．将A球投入丙液体中，静止时球将漂浮
C．B球在甲液体中受到的浮力大于它在丙液体中受到的浮力
D．A、B两球分别在乙、丙两液体中静止时，乙液体对容器底部的压力小于丙液体对容器底部的压力
14．如图甲所示，水平面上的物体受到水平向右拉力F的作用，从t=0开始，物体运动的距离随时间变化情况如图乙所示，对于这个过程中，下列判断正确的（　　）

A．0~10s物体的平均速度为1m/s
B．在第6~10s内，力F的大小不变
C．t=1s时，若F=2N，则物体受到的摩擦力为0
D．若10s后撤去拉力F，则物体将立刻静止

三、作图题（本题共2小题，每小题2分，共4分）

15．如图所示，一物体沿着粗糙斜面向下滑，请画出该物体在下滑过程中所受力的示意图。

16．小颖在设计家庭电路的原理图时遇到了困难，请你根据安全用电原则，在图中的两个虚线框内分别补充好灯泡和开关的符号。


四、实验题（本题共3小题，第17题6分，第18题5分，第19题6分，共17分）
17．璐璐用玻璃板、直尺、两只形状和大小相同的蜡烛A、B等器材进行探究平面镜成像的特点。
（1）她选用玻璃板而不是平面镜的目的是便于确定像的______；实验中，为了使实验效果更好，应选择光线______（选填“较亮”或“较暗”）一些的房间更好；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的______（选填“前”或“后”）方观察，直至它与蜡烛A的像______；
（3）保持蜡烛A静止，将玻璃板向蜡烛A靠近时，则蜡烛A的像将______（选填“靠近”或“远离”）蜡烛A，其像的大小______（选填“变大”“不变”或“变小”）；
（4）将一电子钟放置在平面镜前（如图乙所示），那么通过平面镜看到电子钟的示数是______。

18．学习了滑动摩擦力后，小明猜想滑动摩擦力的大小与接触面大小、接触面粗糙程度和接触面所受压力有关；在探究“滑动摩擦力大小与压力的关系”时，小明选择的器材有木块A、长木板B、弹簧测力计、砝码，实验操作如下：

a.将木块A平放在长木板B上，沿长木板匀速拉动木块A，保持弹簧测力计示数稳定，记录其示数如甲图所示；
b.将木块A平放在长木板B上，在木块A上放一个钩码，重复操作a，记录其示数如图乙所示；
c.将木块A平放在长木板B上，在木块A上放两个钩码，重复操作a，记录其示数如图丙所示。
（1）实验中是根据______原理测出滑动摩擦力大小的；
（2）由甲、乙、丙三幅图可初步得出结论：______；
（3）实验后小组交流讨论时发现：在实验中很难使木块做匀速直线运动；于是小丽用同样的实验器材设计了如图丁所示的实验装置，该装置的优点是______匀速拉动长木板（选填“需要”或“不需要”）；
（4）小丽在实验中发现：当F＝3N时，木块A相对于桌面静止且长木板B刚好做匀速直线运动，则长木板B此时受到桌面的摩擦力大小为______N；
（5）探究了滑动摩擦力大小与压力关系后，小明还想用已有器材继续探究“滑动摩擦力的大小与接触面粗糙程度的关系”，请你帮助小明设计实验时记录数据的表格，表中要有必要的实验信息。______
19．“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干：

（1）请根据图甲，用笔画线将实物图（图乙）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器的阻值变大）；_______
（2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表示数为0，其原因可能是_______；
（3）排除故障后，更换不同定值电阻进行实验，测得数据填入下面表格。第一次电流表的示数如图丙所示，读数为_______A．实验过程中应保持电压表示数为_______V不变；
实验序号
1
2
3
电阻（Ω）
10
20
40
电流（A）

0.10
0.05
（4）由表中数据得出结论：_______；
（5）根据表格中的数据判断所选用的滑动变阻器可能是_______（选填“A”或“B”）。
A．“50Ω  0.5A”        B．“10Ω  1A”

五、综合题 （本题共2小题，第20题7分，第21题8分，共15分）
20．“绿色出行，低碳生活”，新能源纯电动汽车因具有环保、节能、高效等诸多优势，日渐成为人们日常使用的重要交通工具。国内某型号的纯电动汽车，电池容量为500kW•h，当它充满电以后，在平直的公路上以25m/s的速度匀速行驶时，汽车的牵引力为720N，最大续航里程为200km。求：
（1）该电动汽车在平直的公路上以25m/s的速度匀速行驶时牵引力的功率。
（2）该电动汽车在平直的公路上以25m/s的速度匀速行驶200km，牵引力做功多少J？
（3）该电动汽车电能转化为机械能（动能）的效率是多少？

21．如图所示，为汽车油量表的原理图。电源电压为6V，R0的阻值为10Ω，R的最大阻值为50Ω。油箱装满时，R接入的电阻为0，油箱空置时R接入的阻值为最大阻值。请回答：

（1）图中油量表为 ___________（选填电压或电流）表改装而成；定值电阻在电路中的作用是 ___________；
（2）请通过计算求油箱空置时，（要求写出计算过程）
①电路中的电表的示数；( )
②R两端的电压。( )
（3）闭合开关，当油箱内所盛油量逐渐增多时，整个电路中的电流 ___________（选填“增大”、“减小”或“不变”）。

参考答案：
1． 带电体具有吸引轻小物体的性质 同种电荷相互排斥 正
【详解】[1]梳过头发的梳子因摩擦而带电，带电体具有吸引轻小物体的性质，所以可以把小纸屑吸起。
[2]小纸屑和梳子接触后带上了同种电荷发生相互排斥，所以小纸屑又被“弹”了出去。
[3]甲乙丙三个带电体，甲与乙相互排斥，说明甲与乙带同种电荷，乙与丙相吸说明乙与丙带异种电荷，已知丙带负电，所以乙带正电，则甲也带正电。
2． 振动 信息 不能
【详解】[1]声音是由物体的振动发出的。人说话的声音是由于人的声带振动发出的。
[2]翟志刚通过声音向指挥中心报告出舱情况，是通过声音传递信息。
[3]声音的传播必须通过介质。太空中没有空气，处于真空状态，所以声音不能在太空中传播。
3． 增大 等于 大于 减小
【详解】[1]小球下落过程中，高度减小，重力势能减小，动能变大，重力势能转化为动能，速度变大。
[2]小球在A点的高度和B点的高度相等，质量也没变，根据重力势能的影响因素可知：小球在A、B两点的重力势能相等。
[3]由图可知，小球弹跳的高度会越来越低，这说明在势能和动能的转化过程中有能量的消耗，所以小球的机械能一次比一次少，A位置的机械能大于B位置时的机械能，因此在A、B两位置重力势能相等的情况下，A位置的动能大于B位置的动能。
[4]小球的弹起的高度逐渐减小，同时小球会变热。根据能量守恒定律可知，小球在运动过程中有一部分机械能转化为内能，所以小球的机械能不守恒，小球在运动过程中，机械能是减小的。
4． A 里
【详解】[1]由凸透镜的成像规律可知，应该对着A端向筒内观察而不是对着B端向内方向观察，让光线从纸筒B通过凸透镜才可以看到、看清楚物体的像。
[2]如果看近处的景物时像很清楚，由凸透镜的成像规律可知，离透镜越远的物体通过透镜所生成的像离透镜越近，为使远处物体的像能清楚地成在透明的纸上，应使透明纸向透镜靠拢一些，所以应该把B向里拉。
5． 3 0.2 0.9
【详解】[1]由电路图可知，当闭合，、断开时，只有的简单电路，电流表测通过的电流，由欧姆定律可得电源电压为

[2]由电路图可知，当闭合，、断开时，与串联，电流表测电路中的电流，串联电路总电阻等于各部分电阻之和，则电路总电阻为

则电流表示数为

[3]由电路图可知，当、闭合，断开时，与并联，电流表测干路电流，并联电路各支路两端电压相等，并联电路干路电流等于各支路电流之和，根据欧姆定律可得电流表的示数为

6． 大气压 惯性 动能
【详解】[1]用吸管吸饮料，吸气时会减小管内压强，饮料在大气压强作用下被压入嘴里。
[2]司机在开车时，原来和车一起向前运动，紧急刹车时，车的速度急剧减小，而司机由于惯性，继续向前运动，易造成伤害，所以司机开车时要系好安全带。
[3]在质量一定时，速度越大，动能越大，越不容易刹车，所以汽车在行驶过程中，不允许超过最大限制速度。
7．D
【详解】A．冷水的温度约等于室温，体考在5月份，气温约为28℃，小丁同学测出冷水温度约为28℃，不可能到达45℃，故A不符合题意；
B．从一楼爬到三楼的时间约为20秒，2秒时间太短，不可能从一楼爬到三楼，故B不符合题意；
C．中学生立定跳远的成绩约为2.5m，故C不符合题意；
D．中学生1min跳绳的成绩约为120个，100个接近120个，故D符合题意。
故选D。
8．C
【详解】A．从温泉口冒出的“白气”是水蒸气液化形成的，故A错误；
B．夏天刚从冰箱取出的冰棒周围的“白气”是水蒸气液化形成的，故B错误；
C．冬天户外活动的人呼出的“白气”是小水珠，是热的水蒸气遇冷液化形成的，故C正确；
D．在舞台上经常用干冰制造的“白气”，是干冰升华后，使气温降低，空气中水蒸气液化形成的，故D错误。
故选C。
9．D
【详解】A．可燃冰属于化石能源，在开发利用后不会在短时间内从自然界产生，属于不可再生能源，故A错误；
B．水声定位主要是利用声音传递信息实现的，故B错误；
C．聚变获得核能的方式是核聚变，普通核电站获得核能的方式是核裂变，故C错误；
D．卫星与地面系统是通过电磁波来交互信息的，电磁波能够在真空中传播，故D正确。
故选D。
10．A
【详解】A．当金属棒水平向右快速运动时，根据图中电流方向和安培定则知螺线管的左端为N极，右端为S极，故小磁针的N极将会向左转动，故A正确；
B．如果使金属棒水平向左快速运动，电路中电流方向改变，则螺线管的右端为N极，小磁针N极将不转动，故B错误；
C．如果使金属棒水平向右运动的速度越快，导体切割磁感线越快，产生的感应电流越强电流计指针偏转角度会越大，故C错误；
D．如果使金属棒在U型磁铁中竖直向上快速运动，导体不切割磁感线，电路中没有电流，电磁铁没有磁性，故D错误。
故选A。
11．C
【详解】A．礼花筒内的高压空气膨胀对外做功，其自身的内能是减小的，故A错误；
B．礼花筒内的高压空气膨胀对外做功，其自身的内能减小，内能转化为机械能，是做功改变内能，故B错误；
C．汽油机在做功冲程将内能转化为机械能，与礼花筒内的高压空气膨胀对外做功的能量转化形式相同，故C正确；
D．由于礼花筒内的高压空气膨胀对外做功，其自身的内能减小、温度降低，所以，分子热运动变慢，故D错误。
故选C。
12．C
【详解】第一图中，为等臂杠杆，根据杠杆平衡条件知

第二图中，3段绳子与动滑轮接触，有

第三图中，为动滑轮，但动力作用在轴上，所以拉力是物重的2倍，即

有

故ABD错误，不符合题意；C正确，符合题意。
故选C。
13．ABD
【详解】A．由图可知，小球A、B在甲中排开液体的体积
VA排＜VB排
根据阿基米德原理F浮＝ρ液gV排可知
FA＜FB
由于小球A、B在甲中漂浮，则浮力等于其重力，即
FA＝GA，FB＝GB
所以
GA＜GB
故A正确；
B．由于两个小球体积相同；根据
ρ＝
可知
ρA＜ρB
由图可知，B球在丙中漂浮，则
ρ丙＞ρB
所以
ρ丙＞ρA
根据物体的浮沉条件可知：静止时A球将漂浮，故B正确；
C．小球B在甲、丙中都是漂浮状态，则浮力均等于重力，所以B球在甲液体中受到的浮力与它在丙液体中受到的浮力相等，故C错误；
D．由图可知，小球A在乙中悬浮，则
ρA＝ρ乙
所以
ρ乙＜ρ丙
由于液体乙、丙液面在水槽的同一高度，根据p＝ρ液gh可知，液体对容器底的压强
p丙＞p乙
已知乙、丙底面积相等，根据F＝pS可知
F乙＜F丙
故D正确。
故选ABD。
14．AB
【详解】A．由图像可知，0~10s物体的平均速度为

故A正确；
B．由图像可知，第6~10s内物体做匀速直线运动，水平方向上，物体受到滑动摩擦力和拉力是一对平衡力，滑动摩擦力大小没变，F的大小也不变，故B正确；
C．由图像可知，t=1s时物体为静止状态，水平方向上，物体受到静摩擦力和拉力的作用，这两个力是一对平衡力，大小相等，所以摩擦力为2N，故C错误；
D．撤去拉力F，物体具有惯性而向前运动，滑动摩擦力不变，物体将会做减速运动，故D错误。
故选AB。
15．
【详解】物体一定受到重力作用，同时在下滑时会受到斜面对它沿斜面向上的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上，如下图所示：

16．
【详解】根据家庭安全用电原则，和开关与用电器之间关系可知，在家庭电路中开关和所控制用电器串联，并且开关要接到火线和用电器之间，所以，电路图连接如下图所示：

17． 位置 较暗 前 完全重合 靠近 不变 12∶01
【详解】（1）[1][2]由于玻璃板既能代替平面镜成像，又能透光，可以透过玻璃板观察到代替蜡烛A的蜡烛B，便于确定像的位置；平面镜成像时，环境越黑暗，物体和环境的对比度越大，物体越亮，物体在平面镜中成像越清晰。
（2）[3][4]平面镜成的像是光的反射形成的，A蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，故眼睛在A蜡烛所在这一侧，直至它与蜡烛A的像完全重合。
（3）[5][6]由于平面镜所成的像与物体到平面镜的距离相等，并且像物大小相等，所以保持蜡烛A静止，将玻璃板向蜡烛A靠近时，则蜡烛A的像将靠近蜡烛A，其像的大小不变。
（4）[7]镜子中数字的顺序与实际数字顺序相反，2的对称数字是5，所以这时的时刻应是。
18． 二力平衡 当接触面粗糙程度一定时，接触面受到的压力越大，滑动摩擦力越大 不需要 1.8 见详解
【详解】（1）[1]在水平方向上，木块A只受拉力和摩擦力作用，当用测力计沿水平方向拉着物体做匀速直线运动时，物体在水平方向上受到平衡力的作用，根据二力平衡，测力计示数大小才等于摩擦力的大小。
（2）[2]由图甲、乙、丙图可知：接触面的粗糙程度相同，压力大小不同，弹簧测力计的示数不同，滑动摩擦力的大小不同，且压力越大，弹簧测力计的示数越大，滑动摩擦力越大，故可以得出的结论是：当接触面粗糙程度一定时，接触面受到的压力越大，滑动摩擦力越大。
（3）[3]丁图所示的实验装置，A相对于地面静止，受到B施加的摩擦力和测力计的拉力为一对平衡力，大小相等，故该装置的优点是不需要长木板做匀速直线运动。
（4）[4]根据甲图知，A在木板时滑动时受到的摩擦力为1.2N，根据二力平衡，A受到B施加的摩擦力和测力计的拉力为一对平衡力，方向相反，即A受到B施加的摩擦力方向水平向左，由力的相互性，A对B的摩擦力大小为fAB =1.2N，方向水平向右，以B为研究对象，当F为3N时，木块A相对于地面静止且长木板B刚好做匀速直线运动（B受到A施加的水平向向右的摩擦力、地面施加的滑动摩擦力及水平向左的拉力作用），根据三力平衡，即
fAB+f＝3N
长木板B受到地面的摩擦力大小为
f＝3N- fAB =3N-1.2N＝1.8N
（5）[5]探究“滑动摩擦力的大小与接触面粗糙程度是否有关”，应控制压力大小相同，接触面的粗糙程度不同，只改变接触面的粗糙程度，并记下在不同水平面上分别水平拉动三个木块做匀速直线运动时弹簧测力计的示数，即滑动摩擦力大小。如下表所示：
次数
压力
接触面积
接触面粗糙程度
测力计示数F/N
滑动摩擦力f/N
1
相同
相同
小


2
中


3
大


19． 定值电阻断路 0.2 2 导体两端的电压一定时，通过导体的电流与导体的电阻成反比 A
【详解】（1）[1]当滑片向右移动时，滑动变阻器的阻值变大，故滑片以左电阻丝连入电路中，如下所示

（2）[2]若电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了，因此其原因可能是定值电阻断路。
（3）[3]第一次电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，读数为0.2A。
[4]由欧姆定律可得，电压表示数应为

根据电流与电阻关系实验中，要控制电压表示数不变，实验过程中应保持电压表示数为2V不变。
（4）[5]横向分析表中数据，电阻为原来的几倍，通过的电流原为原来的几分之一，故得出的结论是：导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
（5）[6]由表中第3次数据结合欧姆定律，电路的总电阻为

根据电阻的串联，变阻器连入电路中的电阻

故选用“50Ω  0.5A”的变阻器，故A符合题意，B不符合题意。
故选A。
20．（1）4.8×103W；（2）1.44×108J；（3）8%
【详解】解：（1）该电动汽车在平直的公路上以25m/s的速度匀速行驶时牵引力的功率为

（2）由题意可知，电动汽车行驶路程

则电动车行驶200km，牵引力做的功为

（3）已知电池容量为

则电动汽车电能转化为机械能的转化效率为

答：（1）电动汽车牵引力做功的功率为4.8×103W；
（2）牵引力做功为1.44×108J；
（3）该电动汽车电能转化为机械能（动能）的效率是8%。
21． 电流 保护电路 0.1A 5V 增大
【详解】（1）[1]电流表与待测电路串联，图中油量表串联在电路中，故为电流表改装而成。
[2]油箱装满时，R接入的电阻为0，为防止电源短路和电流过大，故电路中要串联一个定值电阻，即定值电阻在电路中的作用是保护电路。
（2）①[3]当油箱空置时，R接入的阻值为最大阻值，两电阻串联，根据串联电阻的规律及欧姆定律可知电路的电流为

②[4]根据欧姆定律R两端的电压为
UR=IR=0.1A×50Ω=5V
（3）[5]闭合开关，当油箱内所盛油量逐渐增多时，浮标上升，变阻器的滑片向下滑动，则变阻器连入电路的电阻变小，根据电阻的串联规律可知电路的总电阻变小，由欧姆定律可知整个电路中的电流增大。
