2023年河南省焦作市中站区西片十校联考中考物理模拟试卷 (含答案)
展开
这是一份2023年河南省焦作市中站区西片十校联考中考物理模拟试卷 (含答案)，共19页。

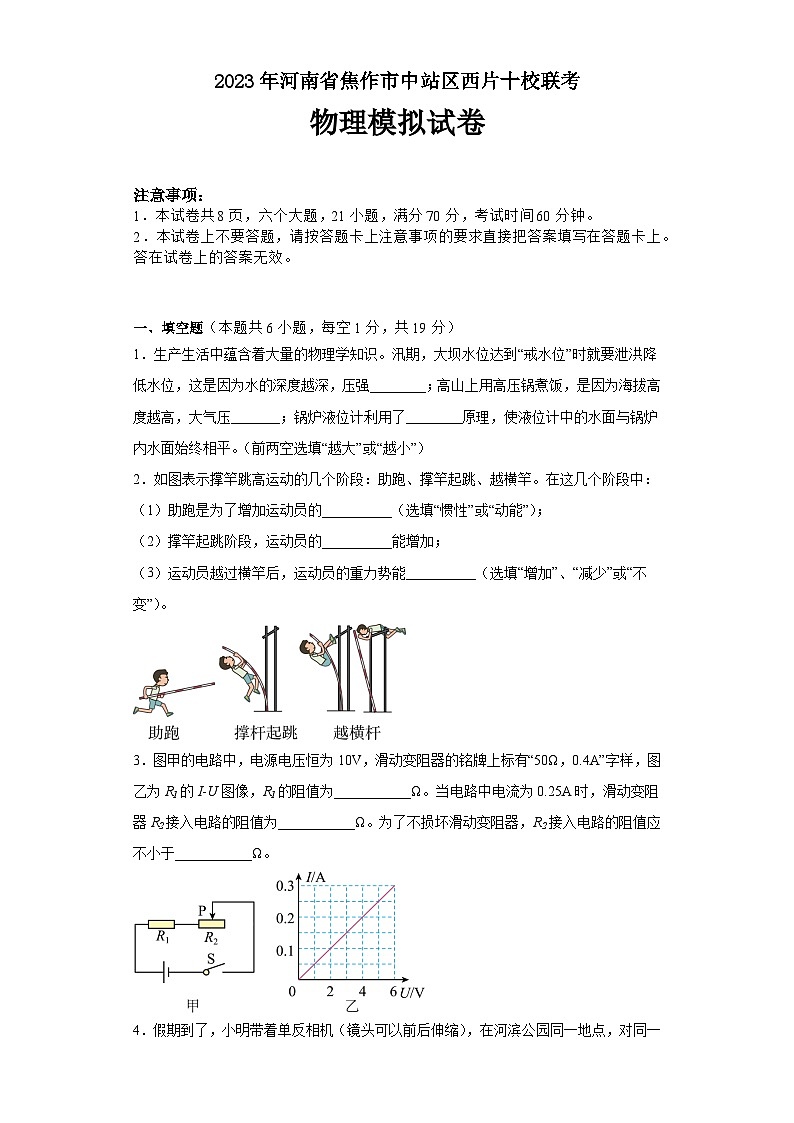

2023年河南省焦作市中站区西片十校联考
物理模拟试卷
注意事项：
1．本试卷共8页，六个大题，21小题，满分70分，考试时间60分钟。
2．本试卷上不要答题，请按答题卡上注意事项的要求直接把答案填写在答题卡上。答在试卷上的答案无效。
一、填空题（本题共6小题，每空1分，共19分）
1．生产生活中蕴含着大量的物理学知识。汛期，大坝水位达到“戒水位”时就要泄洪降低水位，这是因为水的深度越深，压强________；高山上用高压锅煮饭，是因为海拔高度越高，大气压_______；锅炉液位计利用了________原理，使液位计中的水面与锅炉内水面始终相平。（前两空选填“越大”或“越小”）
2．如图表示撑竿跳高运动的几个阶段：助跑、撑竿起跳、越横竿。在这几个阶段中：
（1）助跑是为了增加运动员的__________（选填“惯性”或“动能”）；
（2）撑竿起跳阶段，运动员的__________能增加；
（3）运动员越过横竿后，运动员的重力势能__________（选填“增加”、“减少”或“不变”）。
3．图甲的电路中，电源电压恒为10V，滑动变阻器的铭牌上标有“50Ω，0.4A”字样，图乙为R1的I-U图像，R1的阻值为___________Ω。当电路中电流为0.25A时，滑动变阻器R2接入电路的阻值为___________Ω。为了不损坏滑动变阻器，R2接入电路的阻值应不小于___________Ω。

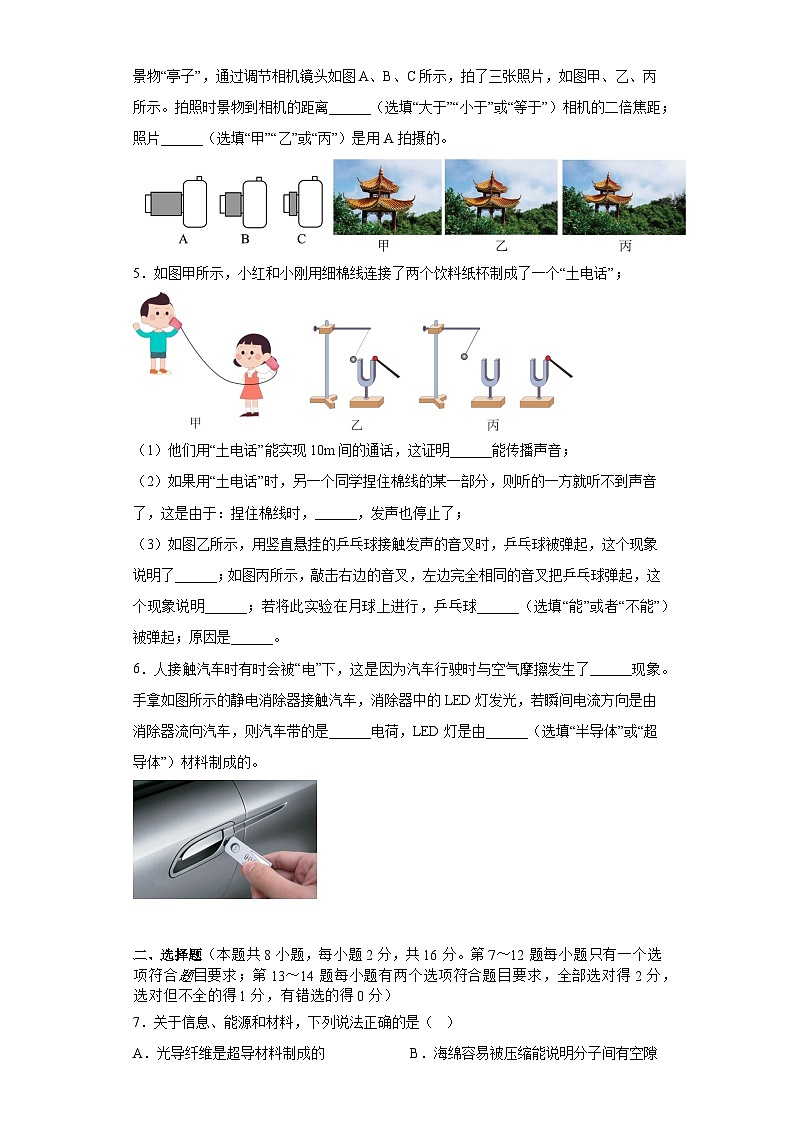

4．假期到了，小明带着单反相机（镜头可以前后伸缩），在河滨公园同一地点，对同一景物“亭子”，通过调节相机镜头如图A、B、C所示，拍了三张照片，如图甲、乙、丙所示。拍照时景物到相机的距离______（选填“大于”“小于”或“等于”）相机的二倍焦距；照片______（选填“甲”“乙”或“丙”）是用A拍摄的。
5．如图甲所示，小红和小刚用细棉线连接了两个饮料纸杯制成了一个“土电话”；
（1）他们用“土电话”能实现10m间的通话，这证明______能传播声音；
（2）如果用“土电话”时，另一个同学捏住棉线的某一部分，则听的一方就听不到声音了，这是由于：捏住棉线时，______，发声也停止了；
（3）如图乙所示，用竖直悬挂的乒乓球接触发声的音叉时，乒乓球被弹起，这个现象说明了______；如图丙所示，敲击右边的音叉，左边完全相同的音叉把乒乓球弹起，这个现象说明______；若将此实验在月球上进行，乒乓球______（选填“能”或者“不能”）被弹起；原因是______。
6．人接触汽车时有时会被“电”下，这是因为汽车行驶时与空气摩擦发生了______现象。手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是______电荷，LED灯是由______（选填“半导体”或“超导体”）材料制成的。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．关于信息、能源和材料，下列说法正确的是（ ）
A．光导纤维是超导材料制成的 B．海绵容易被压缩能说明分子间有空隙

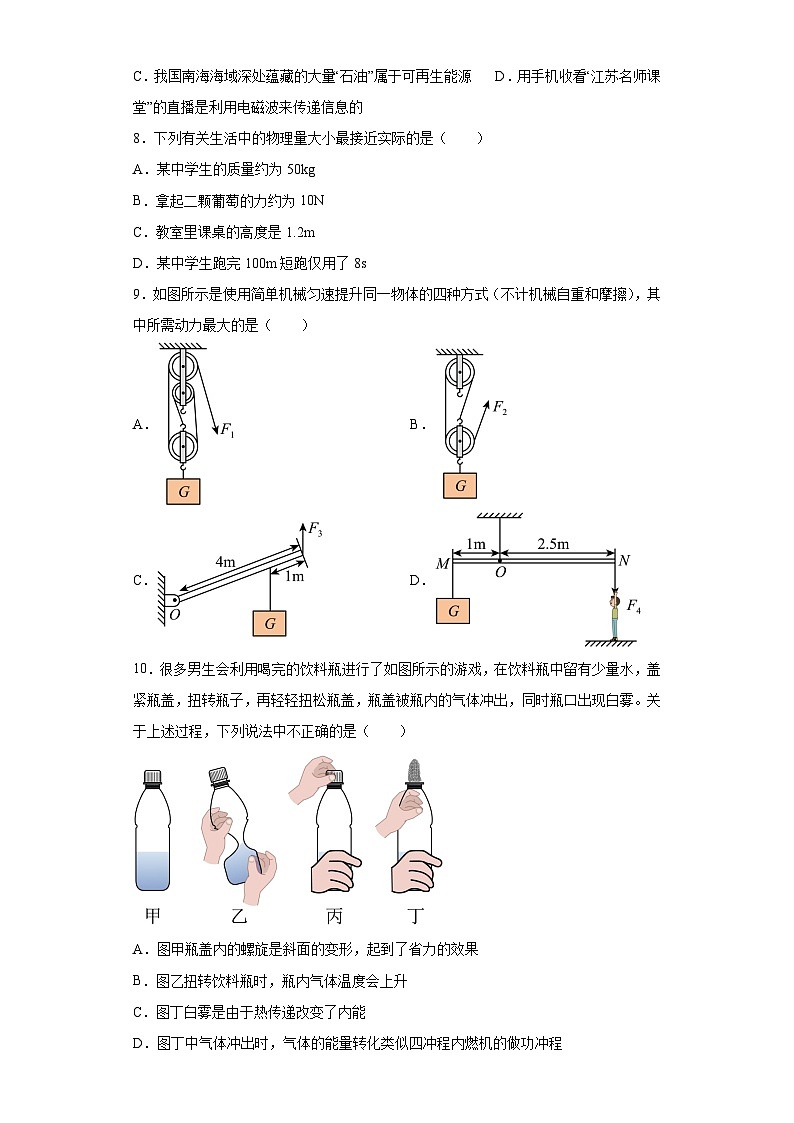

C．我国南海海域深处蕴藏的大量“石油”属于可再生能源 D．用手机收看“江苏名师课堂”的直播是利用电磁波来传递信息的
8．下列有关生活中的物理量大小最接近实际的是（ ）
A．某中学生的质量约为50kg
B．拿起二颗葡萄的力约为10N
C．教室里课桌的高度是1.2m
D．某中学生跑完100m短跑仅用了8s
9．如图所示是使用简单机械匀速提升同一物体的四种方式（不计机械自重和摩擦），其中所需动力最大的是（ ）
A． B．
C． D．
10．很多男生会利用喝完的饮料瓶进行了如图所示的游戏，在饮料瓶中留有少量水，盖紧瓶盖，扭转瓶子，再轻轻扭松瓶盖，瓶盖被瓶内的气体冲出，同时瓶口出现白雾。关于上述过程，下列说法中不正确的是（ ）
A．图甲瓶盖内的螺旋是斜面的变形，起到了省力的效果
B．图乙扭转饮料瓶时，瓶内气体温度会上升
C．图丁白雾是由于热传递改变了内能
D．图丁中气体冲出时，气体的能量转化类似四冲程内燃机的做功冲程
11．某同学利用如图所示的实验装置探究电磁感应现象，实验时开关S始终闭合且磁体保持静止，下列探究过程及结论均合理的是（ ）
A．导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明磁不能生电
B．导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中运动不会产生感应电流
C．导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线运动方向有关
D．磁体的S极在上时，使导线ab向左运动；N极在上时，使导线ab向右运动，观察到两次灵敏电流计指针偏转方向相同，说明感应电流的方向与磁场方向无关
12．小明同学学习了“降水的形成”知识后，为家人做了“下雨”的实验．他把盘子擦干放进冰箱里冷却，水壶装满水并烧开，这时水汽不断上升，壶嘴上方就出现一团“白气”，这就是“云”．从冰箱里取出盘子放在壶嘴上方约15cm的地方，盘子碰到这团“云”，一会儿盘的下表面就会布满水滴，水滴越积越多，越积越大，等到挂不住时就纷纷落下，这就是“雨”．下面关于实验现象的解释，正确的是
A．壶嘴上方出现的一团“白气”是液态水
B．壶嘴上方出现的一团“白气”是壶中水汽化形成的水蒸气
C．水汽化时放出热量
D．盘子碰到这团“云”，一会儿盘的下表面就会布满水滴，这水滴是熔化形成的
13．甲、乙两辆小车同时从同一起跑线出发向东做匀速直线运动，它们的图象如图所示，下列说法中正确的是（ ）
A．甲车的速度大于乙车的速度
B．在时，乙车在甲车前面1.2m处
C．若以甲车为参照物，乙车向东运动
D．乙车的速度大小为
14．如图，底面积相同的轻质容器甲和乙，内装液体的密度分别为 ρa和 ρb。将两个完全相同的物体分别放入液体中，静止时，两容器中的液面恰好相平。物体在 a 液体中悬浮，在 b 液体中漂浮。下列判断正确的是（ ）
A．两种液体的密度大小关系是 ρa< ρb
B．物体放入前，两容器对水平桌面的压力分别为F甲和F乙，则F甲
D．放入物体后，液体对容器底压力的增加量分别为ΔFa和ΔFb，则ΔFa>ΔFb
三、作图题（本题共2小题，每小题2分，共4分）
15．如图所示，教室里黑板前方有两盏“220V 18W”电灯 L1和 L2，共由一个开关控制。请用笔画线表示导线，将开关和电灯接入电路，使两灯都能正常发光。
16．某人站在小车里，随小车在水平地面上向右做加速直线运动，画出人的受力示意图。
四、实验题（本题共3小题，第17题5分，第18题6分，第19题7分，共18分）
17．某同学在“探究电流与电阻关系”的实验中，所用电源是两节新的干电池，定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω。
（1）首先将5Ω的定值电阻接入如图甲所示的电路中，闭合开关，向右移动滑动变阻器的滑片，电压表示数 _____（选填“变大”、“变小”或“不变”）。经检查发现电路中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线将电路连接正确_____；
（2）改正电路后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为某一值时，电流表示数如图乙所示。接着小明用10Ω电阻替换5Ω电阻，并移动滑动变阻器的滑片，使电压表的示数仍为 _____V；
（3）为确保所给的定值电阻接入电路后都能正常进行实验，那么，滑动变阻器的最大阻值至少为 _____Ω；
（4）通过实验探究，可以得出的结论是：当电压一定时，通过导体的电流与导体的电阻 _____。
18．小柽同学在“探究滑动摩擦力的大小与哪些因素有关”的实验中。
（1）他的三次实验情况分别如题图的甲、乙、丙所示。实验时，用弹簧测力计拉木块在水平木板（或毛巾）上做___________运动，根据二力平衡知识可知，这时滑动摩擦力的大小等于弹簧测力计的示数；
（2）他在“探究滑动摩擦力的大小与压力的关系”时，利用题图中甲、乙两组数据比较得出：“压力越大，滑动摩擦力就越大”的结论。你认为他这样对比这两组数据就得出这样的结论对吗？__________。你的理由是：__________________；
（3）从题图中甲、丙两组数据比较，他能得出的结论是：___________________；
（4）另一小组的小俏同学在进行题图丙实验时，若不小心加速拉动木块，导致弹簧测力计的示数为6.2N，则此时木块所受滑动摩擦力为__________N；
（5）小俏同学对实验装置进行改动，如题图丁所示。重复实验，发现效果更好。实验中，小俏同学_____________（选填“一定”或“不一定”）要匀速拉动木板。
19．（1）如图1所示，“猴子捞月”的寓言故事说，猴子看到水中有个月亮，以为月亮掉水中了，大叫起来“不得了啦，不得了啦，月亮掉水里了！”。小李同学认为，猴子之所以不能捞到水中的月亮，是因为它们不知道平静的水面相当于一块 ___________，小李和班上“高效课堂”小组成员商量，立即激起了探究平面镜成像特点的兴趣；
【设计实验】
他们选用了玻璃板、外形完全相同的两根蜡烛、白纸等，组装成如图2甲所示的实验装置。
（2）为便于观察，该实验最好在 ___________环境中进行（选填“较明亮”或“较黑暗”）；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到蜡烛B，巧妙地解决了确定像的位置和大小的问题；
【进行实验与收集证据】
（3）点燃蜡烛A，小心地移动蜡烛B，直到与蜡烛A的像完全重合为止，这时发现像与物的大小 ___________；用刻度尺把A、B两支蜡烛在白纸上的位置用线连起来，发现连线与玻璃板垂直，像和物到玻璃板的距离 ___________。移去蜡烛B，并在其所在位置上放一光屏，则光屏上不能接收到蜡烛A的烛焰的像。这说明平面镜成的是 ___________像。若将玻璃板向左倾斜，如图乙所示，观察到蜡烛A的像的大致位置在图中的 ___________（选填“①”或“②”）处；
【分析与论证】
（4）为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作 ___________。
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察
B．保持玻璃板位置不变，多次改变A蜡烛的位置进行观察
五、综合题（本题共2小题，第20题6分，第21题7分，共13分）
20．如图为某型号的纯电动汽车。若该车和车内乘客的总质量为2.1×103kg，每个车轮与地面的接触面积为100cm2，该车在水平路面上以90km/h的速度匀速直线行驶30min，它受到的阻力约等于人和车总重的0.02倍。求：
（1）该电动汽车静止在水平地面时对地面的压强；
（2）该电动汽车匀速行驶30min时牵引力所做的功。
21．如图表示一种自动测定油箱内油面高度的油量表（实际上是量程为0~0.6A的电流表改装而成），滑动变阻器R的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片，从油量表指针所指的刻度，就可以知道油箱内油面的高度。电源电压为24V，R0为定值电阻。
（1）R0的作用是_____，当油箱油面下降时，油量表的示数将变_____；
（2）油箱装满汽油时，油量表示数为最大值（即电流表达到最大值，此时滑动变阻器的触头在某一端），R0的阻值为_____；
（3）当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为_____。
参考答案：
1． 越大 越小 连通器
【详解】[1]根据可知，当液体的密度不变，深度越深，压强越大。
[2]高山上用高压锅煮饭，是因为海拔高度越高，空气越稀薄，大气压强越小，导致水的沸点越低。
[3]锅炉与水位计底部联通，上端开口，组成了连通器，故利用连通器原理，使液位计中的水面与锅炉内水面始终相平。
2． 动能 重力势 减少
【详解】（1）[1]跳高运动员在比赛中都是先助跑一段距离后才起跳，改变的只是速度，而没改变运动员的质量，所以运动员的惯性没变，只是增加了运动员的动能。
（2）[2]撑杆起跳阶段，运动员的高度上升，运动员质量不变，故重力势能增大。
（3）[3]运动员越过横杆后，运动员的高度下降，质量不变，重力势能减小。
3． 20 20 5
【详解】[1]由图乙可知，当U1=6V时，I1=0.3A，由欧姆定律可知R1的阻值为
[2]由图甲可知，两电阻串联接入电路，当电路中电流为0.25A时，电路中的总电阻为
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻为
[3]滑动变阻器的铭牌上标有“50Ω，0.4A”字样，由滑动变阻器的铭牌可知电路中允许通过的最大电流I最大=0.4A，此时滑动变阻器接入电路中的电阻最小，则电路中的最小总电阻为
滑动变阻器接入电路中的最小阻值为
4． 大于 甲
【详解】[1]照相机是利用凸透镜成倒立、缩小的实像制成的，此时拍照时景物到照相机的距离大于照相机二倍焦距。
[2]凸透镜成实像时，物距越大，像距越大，像越大，由图知道，从A→B→C，像距逐渐减小，像逐渐变小，像会逐渐变小，所以，甲是A拍摄的，乙是B拍摄的，丙是C拍摄的。
5． 固体 振动停止 声音是由物体振动产生的 声音能在空气在传播 不能 真空不能传声
【详解】（1）[1]声音的传播需要介质，固体、液体、气体都可以传声；用“土电话”能实现10m间的通话，这证明固体能传播声音。
（2）[2]用“土电话”时，另一个同学捏住棉线的某一部分，则听的一方就听不到声音了，这是由于：捏住棉线时，振动停止，发声也停止了。
（3）[3][4][5][6]用竖直悬挂的乒乓球接触发声的音叉时，乒乓球被弹起，这个现象说明了声音是由物体振动产生的；敲击右边的音叉，左边完全相同的音叉把乒乓球弹起，这个现象说明声音能在空气在传播；若将此实验在月球上进行，由于真空不能传声，乒乓球不能被弹起。
6． 摩擦起电 负 半导体
【详解】[1]与空气摩擦之后汽车带上了电，说明汽车行驶时与空气摩擦发生了摩擦起电现象。
[2]电流方向是正电荷的移动方向，但是在实际转移过程中是负电荷，所以负电荷的移动方向是电流的反方向，若瞬间电流方向是由消除器流向汽车，则负电荷由汽车流向消除器，说明汽车带的是负电。
[3]LED灯的核心元件是发光二极管，二极管是由半导体材料制成，所以LED灯是由半导体材料制成。
7．D
【详解】A．光导纤维是由二氧化硅制成的，不是超导材料制成的，故A错误；
B．海绵能够被压缩，是因为海绵的多孔结构，故B错误；
C．石油不能在短期内从自然界得到补充，属于不可再生能源，故C错误；
D．手机是利用电磁波来传递信息的，故D正确。
故选D。
8．A
【详解】A．成年人的质量约为65kg，中学生的质量小于成年人的质量，中学生的质量约为50kg，故A符合题意；
B．拿起二颗葡萄的力约为0.1N，故B不符合题意；
C．教室里课桌的高度约是0.8m，故C不符合题意；
D．中学生跑完100m短跑约用15s，故D不符合题意。
故选A。
9．C
【详解】设物体重力为G，不计机械自重和摩擦。
AB．图中为滑轮组，与动滑轮相连的绳子段数
因此
C．根据杠杆的平衡条件，设杆与水平面的夹角为α，则
解得
D．根据杠杆的平衡条件
解得
综合上述可知，动力最大的是C图，故C符合题意，ABD不符合题意。
故选C。
10．C
【详解】A．斜面可以省力，将它运用到瓶盖内变成螺旋的形状，使我们在拧瓶盖的时候更省力。故A正确，A不符合题意；
B．图乙扭转饮料瓶时，压缩瓶内气体做功，使气体的内能增大，温度上升，故B正确，B不符合题意；
C．图丁气体冲出时，气体对外做功，自身的内能减小、温度降低，使水蒸气遇冷液化成白雾，因此是由于做功改变了内能，故C错误，C符合题意；
D．图丁中气体冲出时，气体对外做功，内能转化为机械能，四冲程内燃机的做功冲程中是将内能转化为机械能，所以图丁中过程能量转化类似四冲程内燃机的做功冲程，故D正确，D不符合题意。
故选C。
11．C
【详解】A．导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明导线不切割磁感线时，磁不能生电，故A不符合题意；
B．导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中不切割磁感线运动时，不会产生感应电流，故B不符合题意；
C．导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线切割磁感线时运动的方向有关，故C符合题意；
D．磁体的S极在上时，使导线ab向左运动：N极在上时，使导线ab向右运动，观察到两次灵敏电流计指针偏转方向相同，不能说明感应电流的方向与磁场方向无关，因为没有保持导线ab的运动方向不变，故D不符合题意。
故选C。
12．A
【详解】A.壶嘴上方“白气”是水蒸气遇冷发生液化现象变成的液态水,故正确．
B.壶嘴上方出现的一团“白气”是壶中冒出来的温度较高的水蒸气液化成的小水滴,故错误．
C.水汽化过程需要吸收热量, 故错误．
D.盘子碰到这团“云”,一会儿盘的下表面就会布满水滴,这些水滴是水蒸气遇到温度较低的盘子液化而成的, 故错误．
故选A
13．BCD
【详解】AD．由图象可知，甲车的速度为
乙车的速度为
所以
故A错误，D正确；
B．由图象可知，在时，甲车的路程是，乙车的路程是，所以，甲、乙两车相距
即此时乙车在甲车前面处，故B正确；
C．因为甲、乙两小车同时从同一起跑线出发向东做匀速直线运动，且，所以，以甲车为参照物，乙车向东运动，故C正确。
故选BCD。
14．ABD
【详解】A．物体在甲液体中悬浮，则
ρa=ρ
物体在乙液体中漂浮，则
ρb＞ρ
两种液体的密度大小关系是
ρa<ρb
故A正确；
B．a排开液体的体积大于b排开液体的体积，甲是圆柱形容器，乙是口大低小的容器，两个容器的底面积相等，容器内液面相平，假设将ab取出，甲容器中液体的体积小于乙容器中液体的体积，所以物体放入前，甲容器中液体的体积小于乙容器中液体的体积，因为
ρa< ρb
由m=ρV可知液体的质量大小关系
ma< mb
由G=mg可知液体的重力大小关系
Ga
F甲
C．物体在甲液体中悬浮，受到的浮力等于物体的重力，物体在乙液体中漂浮，受到的浮力等于物体的重力，所以此时物体在甲、乙两液体中受到的浮力相等，即
F浮a=F浮b
故C错误；
D．假设两个容器是圆柱形容器，放入物体后，液体对容器底压力的增加量等于物体排开液体的重力，物体在甲、乙两液体中受到的浮力相等，排开液体的重力相等，液体对容器底压力的增加量相等，但是乙容器口大低小，液体对容器底的压力小于液体的重力，所以乙容器中液体对容器底压力的增加量小于排开液体的重力，放入物体后，液体对容器底压力的增加量
ΔFa＞ΔFb
故D正确。
故选ABD。
15．
【详解】由于家庭电路电压为220V，两盏“220V 18W”电灯 L1和 L2都能正常发光，则两个灯泡要并联，为了电路安全，开关应接在火线与灯泡之间，由于开关能控制两个灯泡，所以开关应接在干路中，如下图所示：
16．
【详解】人正随小车一起向右做加速直线运动，所以在竖直方向上，人受重力G和支持力F，并且二力是一对平衡力；在水平方向上，人由于惯性，相对于小车有向后运动的趋势，所以此时受到小车给它向前的摩擦力f，从人重心开始，分别沿各力的方向画一条有向线段，并分别表上字母G、F和f，即为人所受力的示意图，如图所示：
17． 不变 1.5 30 成反比
【详解】（1）[1]原电路图中，电压表并联在变阻器和定值电阻两端，相当于测电源电压，由于电源电压不变，故当闭合开关，向右移动滑动变阻器的滑片，电压表示数不变。
[2]在“探究电流与电阻关系”的实验中，电压表应并联在定值电阻两端，如下图所示：
（2）[3]当电压表的示数为某一值时，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.3A；由欧姆定律，当定值电阻为5Ω时，定值电阻两端电压为
UV=IR=0.3A×5Ω=1.5V
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同，故用10Ω电阻替换5Ω电阻，并移动滑动变阻器的滑片，使电压表的示数仍为1.5V。
（3）[4]由（2）知，电阻两端的电压始终保持UV=1.5V，根据串联电路电压的规律，变阻器分得的电压
U滑=U-UV=3V-1.5V=1.5V
变阻器分得的电压等于电压表示数，根据分压原理，当接入30Ω电阻时，变阻器连入电路中的电阻为
1.5V:1.5V=30Ω:R滑
解得，滑动压力泵器的最大阻值R滑=30Ω，故为了完成整个实验，应该选取最大阻值至少30Ω的滑动变阻器。
（4）[5]在6次实验中，定值电阻两端的电压始终保持UV=1.5V不变，每组电流与电阻的乘积是一个定值，故得出的结论是：当电压一定时，通过导体的电流与导体的电阻成反比。
18． 匀速直线 不对 实验时没有控制接触面的粗糙程度相同 压力一定时，接触面越粗糙，滑动摩擦力越大 不一定
【详解】（1）[1]测量摩擦力时，用弹簧测力计沿水平方向匀速直线拉动木块，此时拉力与摩擦力是平衡力，根据二力平衡知识可知，这时滑动摩擦力的大小等于弹簧测力计的示数。
（2）[2][3]探究滑动摩擦力大小跟压力大小关系时，只改变压力的大小，控制其他条件一样，而甲和乙实验中没有控制接触面粗糙程度相同，所以得到的结论是不对的。
（3）[4]甲、丙两图木块进行匀速直线运动，滑动摩擦力等于弹簧测力计示数，甲图滑动摩擦力大小为3.6N，丙图滑动摩擦力大小为5.4N，压力相同，丙图中接触面比较粗糙，摩擦力较大，可以得到在压力一定时，接触面越粗糙，滑动摩擦力越大。
（4）[5]若不小心加速拉动木块，导致弹簧测力计的示数为6.2N，由于压力不变，接触面的粗糙程度不变，此时的木块所受滑动摩擦力不变，是5.4N。
（5）[6]如图丁可知，拉动木板时物块保持不动，物块处于平衡状态，滑动摩擦力等于测力计的拉力，实验时不一定需要匀速拉动长木板。
19． 平面镜 较黑暗 相等 相等 虚 ② B
【详解】（1）[1]平静的水面相当于平面镜，平面镜成的是虚像。
（2）[2]点燃蜡烛，烛焰在明亮的环境中，烛焰和明亮环境对比度较小，成像不太清晰；烛焰在黑暗环境中，烛焰和黑暗环境的对比度大，成像更清晰。
（3）[3][4][5][6]点燃蜡烛A，小心地移动蜡烛B，直到与蜡烛A的像完全重合为止，可得出像与物的大小相等；用刻度尺把A、B两支蜡烛在白纸上的位置用线连起来，发现连线与玻璃板垂直，同时像和物到玻璃板的距离相等，像和物体关于平面镜对称；移去蜡烛B，并在其所在位置上放一光屏，则光屏上不能接收到蜡烛A的烛焰的像，这说明平面镜成的是虚像，虚像是由光的反射光线的反向延长线形成的，并不是由实际光线汇聚而成，故不能用光屏承接；平面镜成像中像与物体关于平面镜对称，因此玻璃板向左倾斜之后，其像会出现在位置②。
（4）[7]为证实上述有关成像特点是否可靠，应采取同样的实验方案多做几次，即不改变玻璃板的位置，只改变蜡烛A的位置进行观察，这样才能避免实验现象的偶然性，保证结论的正确，所以应采取B操作，故A不符合题意，B符合题意。
故选B。
20．（1）5.25×105Pa； （2）1.89×107J
【详解】解：（1）电动车对地面的压力
车轮与地面的总接触面积为
该电动汽车静止在水平地面时对地面的压强
（2）电动汽车的匀速行驶的速度
电动汽车的匀速行驶，水平方向受力平衡，所以牵引力
牵引力所做的功
答：（1）该电动汽车静止在水平地面时对地面的压强5.25×105Pa；
（2）该电动汽车匀速行驶30min时牵引力所做的功1.89×107J。
21． 保护电路 小 40 0.24
【详解】（1）[1][2]由电路图可知，电路中如果没有定值电阻R0，则当滑动变阻器滑片P滑到下端时，电路会短路，会损坏油量表与电源，由此可见，定值电阻R0的作用是：保护电路，避免短路；当油箱中的油面下降时，滑动变阻器接入电路的阻值会变大，根据可知，油量表（电流表）的示数会变小。
（2）[3]当油量表示数最大时，滑动变阻器接入电路的电阻为零，由得
（3）[4]当油箱中汽油用完时，滑动变阻器接入电路中的阻值最大，此时电路中的电流
