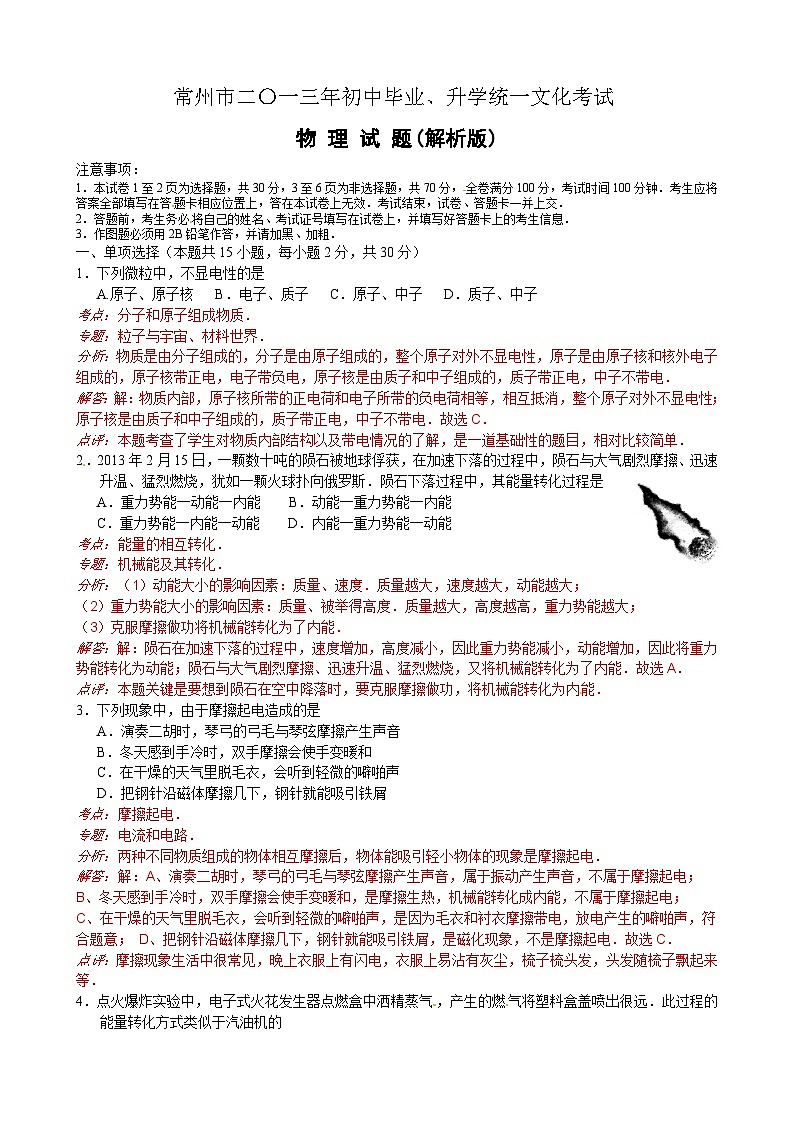

常州市二〇一三年初中毕业、升学统一文化考试
物 理 试 题(解析版)
注意事项：
1．本试卷1至2页为选择题，共30分，3至6页为非选择题，共70分，全卷满分100分，考试时间100分钟．考生应将答案全部填写在答题卡相应位置上，答在本试卷上无效．考试结束，试卷、答题卡一并上交．
2．答题前，考生务必将自己的姓名、考试证号填写在试卷上，并填写好答题卡上的考生信息．
3．作图题必须用2B铅笔作答，并请加黑、加粗．
一、单项选择（本题共15小题，每小题2分，共30分）
1．下列微粒中，不显电性的是
A.原子、原子核 B．电子、质子 C．原子、中子 D．质子、中子
考点：分子和原子组成物质．
专题：粒子与宇宙、材料世界．
分析：物质是由分子组成的，分子是由原子组成的，整个原子对外不显电性，原子是由原子核和核外电子组成的，原子核带正电，电子带负电，原子核是由质子和中子组成的，质子带正电，中子不带电．
解答：解：物质内部，原子核所带的正电荷和电子所带的负电荷相等，相互抵消，整个原子对外不显电性；原子核是由质子和中子组成的，质子带正电，中子不带电．故选C．
点评：本题考查了学生对物质内部结构以及带电情况的了解，是一道基础性的题目，相对比较简单．
2．2013年2月15日，一颗数十吨的陨石被地球俘获，在加速下落的过程中，陨石与大气剧烈摩擦、迅速升温、猛烈燃烧，犹如一颗火球扑向俄罗斯．陨石下落过程中，其能量转化过程是
A．重力势能一动能一内能 B．动能一重力势能一内能
C．重力势能一内能一动能 D．内能一重力势能一动能
考点：能量的相互转化．
专题：机械能及其转化．
分析：（1）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大；
（2）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大；
（3）克服摩擦做功将机械能转化为了内能．
解答：解：陨石在加速下落的过程中，速度增加，高度减小，因此重力势能减小，动能增加，因此将重力势能转化为动能；陨石与大气剧烈摩擦、迅速升温、猛烈燃烧，又将机械能转化为了内能．故选A．
点评：本题关键是要想到陨石在空中降落时，要克服摩擦做功，将机械能转化为内能．
3．下列现象中，由于摩擦起电造成的是
A．演奏二胡时，琴弓的弓毛与琴弦摩擦产生声音
B．冬天感到手冷时，双手摩擦会使手变暖和
C．在干燥的天气里脱毛衣，会听到轻微的噼啪声
D．把钢针沿磁体摩擦几下，钢针就能吸引铁屑
考点：摩擦起电．
专题：电流和电路．
分析：两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电．
解答：解：A、演奏二胡时，琴弓的弓毛与琴弦摩擦产生声音，属于振动产生声音，不属于摩擦起电；
B、冬天感到手冷时，双手摩擦会使手变暖和，是摩擦生热，机械能转化成内能，不属于摩擦起电；
C、在干燥的天气里脱毛衣，会听到轻微的噼啪声，是因为毛衣和衬衣摩擦带电，放电产生的噼啪声，符合题意； D、把钢针沿磁体摩擦几下，钢针就能吸引铁屑，是磁化现象，不是摩擦起电．故选C．
点评：摩擦现象生活中很常见，晚上衣服上有闪电，衣服上易沾有灰尘，梳子梳头发，头发随梳子飘起来等．
4．点火爆炸实验中，电子式火花发生器点燃盒中洒精蒸气，产生的燃气将塑料盒盖喷出很远．此过程的能量转化方式类似于汽油机的

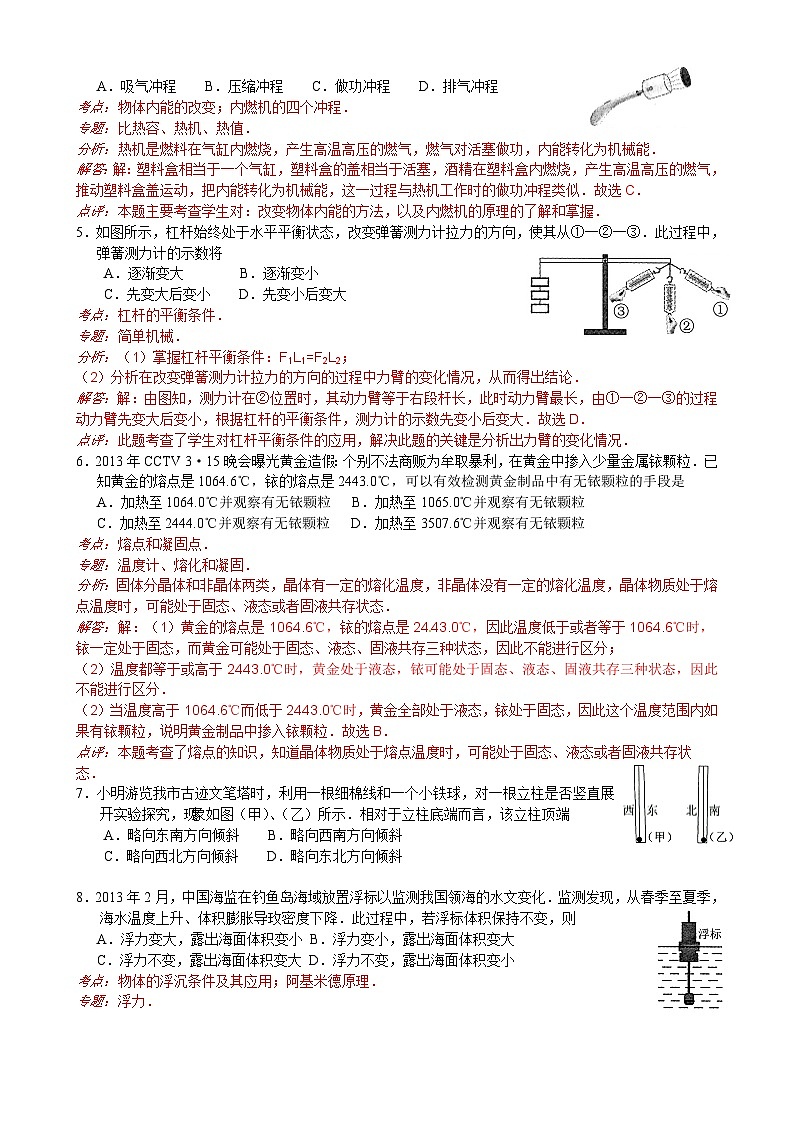

A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
考点：物体内能的改变；内燃机的四个冲程．
专题：比热容、热机、热值．
分析：热机是燃料在气缸内燃烧，产生高温高压的燃气，燃气对活塞做功，内能转化为机械能．
解答：解：塑料盒相当于一个气缸，塑料盒的盖相当于活塞，酒精在塑料盒内燃烧，产生高温高压的燃气，推动塑料盒盖运动，把内能转化为机械能，这一过程与热机工作时的做功冲程类似．故选C．
点评：本题主要考查学生对：改变物体内能的方法，以及内燃机的原理的了解和掌握．
5．如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①一②一③．此过程中，弹簧测力计的示数将
A．逐渐变大 B．逐渐变小
C．先变大后变小 D．先变小后变大
考点：杠杆的平衡条件．
专题：简单机械．
分析：（1）掌握杠杆平衡条件：F1L1=F2L2；
（2）分析在改变弹簧测力计拉力的方向的过程中力臂的变化情况，从而得出结论．
解答：解：由图知，测力计在②位置时，其动力臂等于右段杆长，此时动力臂最长，由①一②一③的过程动力臂先变大后变小，根据杠杆的平衡条件，测力计的示数先变小后变大．故选D．
点评：此题考查了学生对杠杆平衡条件的应用，解决此题的关键是分析出力臂的变化情况．
6．2013年CCTV 3·15晚会曝光黄金造假：个别不法商贩为牟取暴利，在黄金中掺入少量金属铱颗粒．已知黄金的熔点是1064.6℃，铱的熔点是2443.0℃，可以有效检测黄金制品中有无铱颗粒的手段是[来源:www.shulihua.net]
A．加热至1064.0℃并观察有无铱颗粒 B．加热至1065.0℃并观察有无铱颗粒
C．加热至2444.0℃并观察有无铱颗粒 D．加热至3507.6℃并观察有无铱颗粒
考点：熔点和凝固点．
专题：温度计、熔化和凝固．
分析：固体分晶体和非晶体两类，晶体有一定的熔化温度，非晶体没有一定的熔化温度，晶体物质处于熔点温度时，可能处于固态、液态或者固液共存状态．
解答：解：（1）黄金的熔点是1064.6℃，铱的熔点是2443.0℃，因此温度低于或者等于1064.6℃时，铱一定处于固态，而黄金可能处于固态、液态、固液共存三种状态，因此不能进行区分；
（2）温度都等于或高于2443.0℃时，黄金处于液态，铱可能处于固态、液态、固液共存三种状态，因此不能进行区分．
（2）当温度高于1064.6℃而低于2443.0℃时，黄金全部处于液态，铱处于固态，因此这个温度范围内如果有铱颗粒，说明黄金制品中掺入铱颗粒．故选B．
点评：本题考查了熔点的知识，知道晶体物质处于熔点温度时，可能处于固态、液态或者固液共存状态．
7．小明游览我市古迹文笔塔时，利用一根细棉线和一个小铁球，对一根立柱是否竖直展开实验探究，现象如图（甲）、（乙）所示．相对于立柱底端而言，该立柱顶端
A．略向东南方向倾斜 B．略向西南方向倾斜
C．略向西北方向倾斜 D．略向东北方向倾斜

8．2013年2月，中国海监在钓鱼岛海域放置浮标以监测我国领海的水文变化．监测发现，从春季至夏季，海水温度上升、体积膨胀导玫密度下降．此过程中，若浮标体积保持不变，则
A．浮力变大，露出海面体积变小 B．浮力变小，露出海面体积变大
C．浮力不变，露出海面体积变大 D．浮力不变，露出海面体积变小
考点：物体的浮沉条件及其应用；阿基米德原理．
专题：浮力．

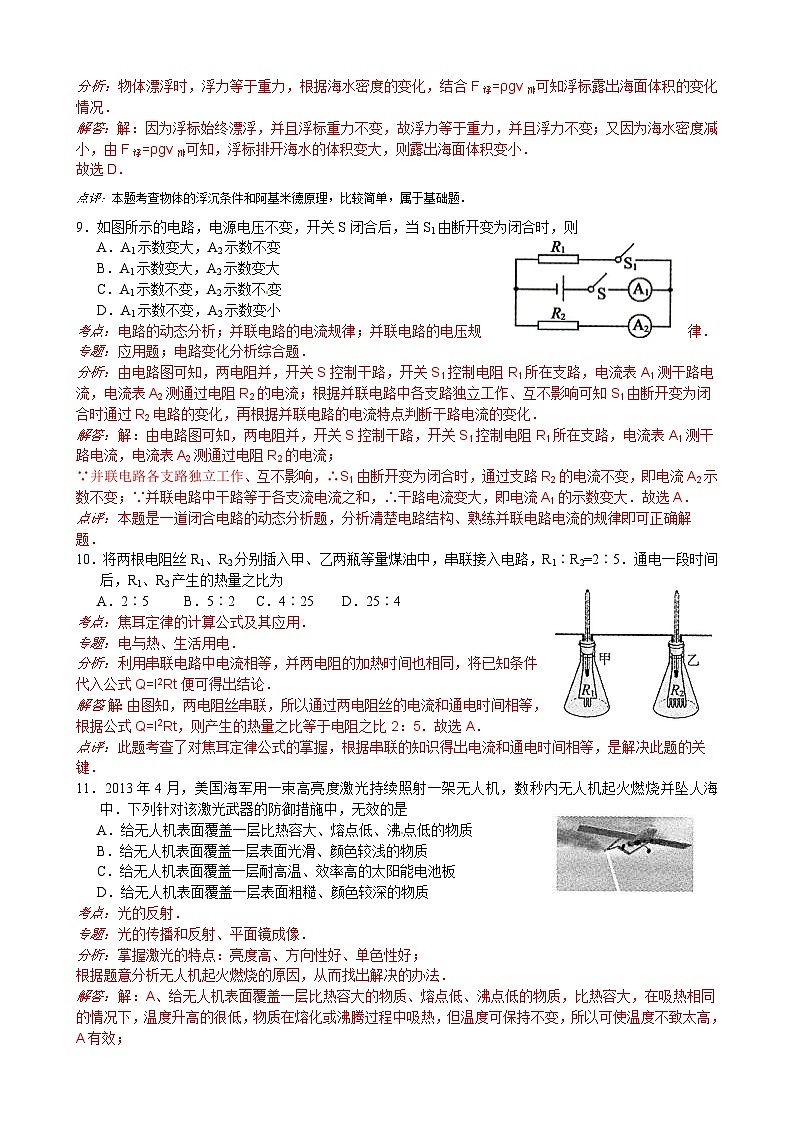

分析：物体漂浮时，浮力等于重力，根据海水密度的变化，结合F浮=ρgv排可知浮标露出海面体积的变化情况．
解答：解：因为浮标始终漂浮，并且浮标重力不变，故浮力等于重力，并且浮力不变；又因为海水密度减小，由F浮=ρgv排可知，浮标排开海水的体积变大，则露出海面体积变小．
故选D．
点评：本题考查物体的浮沉条件和阿基米德原理，比较简单，属于基础题．
9．如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则
A．A1示数变大，A2示数不变
B．A1示数变大，A2示数变大
C．A1示数不变，A2示数不变
D．A1示数不变，A2示数变小
考点：电路的动态分析；并联电路的电流规律；并联电路的电压规律．
专题：应用题；电路变化分析综合题．
分析：由电路图可知，两电阻并，开关S控制干路，开关S1控制电阻R1所在支路，电流表A1测干路电流，电流表A2测通过电阻R2的电流；根据并联电路中各支路独立工作、互不影响可知S1由断开变为闭合时通过R2电路的变化，再根据并联电路的电流特点判断干路电流的变化．
解答：解：由电路图可知，两电阻并，开关S控制干路，开关S1控制电阻R1所在支路，电流表A1测干路电流，电流表A2测通过电阻R2的电流；
∵并联电路各支路独立工作、互不影响，∴S1由断开变为闭合时，通过支路R2的电流不变，即电流A2示数不变；∵并联电路中干路等于各支流电流之和，∴干路电流变大，即电流A1的示数变大．故选A．
点评：本题是一道闭合电路的动态分析题，分析清楚电路结构、熟练并联电路电流的规律即可正确解题．
10．将两根电阻丝R1、R2分别插入甲、乙两瓶等量煤油中，串联接入电路，R1∶R2=2∶5．通电一段时间后，R1、R2产生的热量之比为
A．2∶5 B．5∶2 C．4∶25 D．25∶4
考点：焦耳定律的计算公式及其应用．
专题：电与热、生活用电．
分析：利用串联电路中电流相等，并两电阻的加热时间也相同，将已知条件代入公式Q=I2Rt便可得出结论．
解答：解：由图知，两电阻丝串联，所以通过两电阻丝的电流和通电时间相等，根据公式Q=I2Rt，则产生的热量之比等于电阻之比2：5．故选A．
点评：此题考查了对焦耳定律公式的掌握，根据串联的知识得出电流和通电时间相等，是解决此题的关键．
11．2013年4月，美国海军用一束高亮度激光持续照射一架无人机，数秒内无人机起火燃烧并坠人海中．下列针对该激光武器的防御措施中，无效的是
A．给无人机表面覆盖一层比热容大、熔点低、沸点低的物质
B．给无人机表面覆盖一层表面光滑、颜色较浅的物质[来源:学§科§网]
C．给无人机表面覆盖一层耐高温、效率高的太阳能电池板
D．给无人机表面覆盖一层表面粗糙、颜色较深的物质
考点：光的反射．
专题：光的传播和反射、平面镜成像．
分析：掌握激光的特点：亮度高、方向性好、单色性好；
根据题意分析无人机起火燃烧的原因，从而找出解决的办法．
解答：解：A、给无人机表面覆盖一层比热容大的物质、熔点低、沸点低的物质，比热容大，在吸热相同的情况下，温度升高的很低，物质在熔化或沸腾过程中吸热，但温度可保持不变，所以可使温度不致太高，A有效；
B、表面光滑、颜色较浅的物质容易反射光，所以可减轻机身温度的升高，所以B有效；
C、给无人机表面覆盖一层耐高温、效率高的太阳能电池板，这样可以将高强度的激光转化为电能储存起来，所以C有效；
D、表面粗糙、颜色较深的物质容易吸热，更容易使机身的温度升高，发生着火事件，所以D无效．
故选D．
点评：此题根据实际问题考查了学生对所学知识的应用，主要考查了比热容、熔点、沸点的理解，考查了物体表面的颜色对光的反射、吸收的影响，综合性较强．
12．为防止飞机冲出跑道造成事故，我国已成功研制出多孔泡沫混凝土，可将其铺设在跑道末端外延．总质量45t、与地面接触总面积为0.9m2的波音737客机一旦冲出跑道，就会陷入泡沫混凝土中，实现快速、有效制动，携带救援装备，总质量100kg、单脚与地面接触面积为250cm2的救援人员在泡沫混凝土上自由走动，泡沫混凝土安然无恙，下列四种规格的泡沫混凝土中，符合要求的是(g取10N/kg)
A．密度60kg/m3，最大承受压强2×104 Pa
B．密度90kg/m3，最大承受压强3×104Pa
C．密度280kg/m3，最大承受压强4×105Pa
D．密度420kg/m3，最大承受压强6×lO5 Pa
考点：压强的大小及其计算．
专题：计算题；压强、液体的压强．
分析：救援人员和波音737客机对泡沫混凝土的压力和自身的重力相等，根据G=mg求出其大小，再根据压强公式求出对泡沫混凝土的压强，泡沫混凝土能承受的压强应大于救援人员自由走动对泡沫混凝土的压强、小于波音737客机对泡沫混凝土的压强．
解答：已知：m1=45t=4.5×104kg，m2=100kg，S1=0.9m2，S2=250cm2=0.025m2，g=10N/kg
求：泡沫混凝土最大承受的压强
解：飞机和救援人员对泡沫混凝土的压强分别为：
F1=G1=m1g=4.5×104kg×10N/kg=4.5×105N， F2=G2=m2g=100kg×10N/kg=1000N，
飞机和救援人员在泡沫混凝土上自由走动时，对泡沫混凝土的压强：
p1=F1/S1=4.5×105N/0.9m2=5×105Pa， P2= F2/S2=1000N/0.025m2=4×104Pa，
∵泡沫混凝土能承受的压强应大于救援人员自由走动对泡沫混凝土的压强、小于波音737客机对泡沫混凝土的压强，∴结合选项可知C符合．故选C．
点评：本题考查了压强大小的计算，关键是会根据泡沫混凝土能承受人行走时的压强、不能承受波音737客机的压强确定泡沫混凝土的最大承受压强，同时要注意选项中的密度是干扰项．
13．2012年12月13日，“嫦娥二号”探测器与“战神”小行星擦身而过，按照从左到右的次序，探测器上的照相机先后拍摄了一组照片（镜头的焦距不变）．对此过程，下列说法中正确的是
A．小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变小
B．小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变大
C．小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变小
D．小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变大
考点：凸透镜成像的应用．
专题：透镜及其应用．
分析：凸透镜成实像时，物距变大，像距变大，像变大．
解答：解：探测器上的镜头相当于一个照相机，照相机成实像，凸透镜成实像时，物距变大，像距变小，像变小．如图，像逐渐变小，说明小行星和探测器的距离逐渐变大，镜头和像的距离逐渐变小．故选C．
点评：凸透镜成实像时，物距变大，像距变大，像变大，这条结论在凸透镜成像习题中有广泛的应用．
14．小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放人磁场，如图所示，闭合开关S后，发现线圈只能偏转至水平位置、不能持续转动．为使线圈持续转动，下列措施中可行的是
A．换用电压更大的电源
B．换用磁性更强的磁体
C．重新制作匝数更多的线圈，将线圈两端的漆全部刮去
D．在线圈的一端重抹油漆，干后在适当位暨刮去半圈
考点：直流电动机的构造和工作过程．
专题：电动机、磁生电．
分析：直流电动机中的换向器可以在线圈刚转过平衡位置时，自动改变线圈中的电流方向，改变线圈的受力方向，使线圈持续转动下去．
解答：解：将线圈两端的漆全部刮去后，没有了换向器，不能改变线圈中的电流方向，就不能改变线的受力方向，所以闭合开关S后，发现线圈只能偏转至水平位置、不能持续转动，要想让线圈持续转动，需增加换向器，即在线圈的一端重抹油漆，干后在适当位置刮去半圈，相当于添加一个换向器，使线圈能够持续转动，故D符合要求；换用电压更大的电源、换用磁性更强的磁体、重新制作匝数更多的线圈不能改变线圈的受力方向，仍然不能持续转动，故ABC不符合要求．故选D．
点评：此题主要考查的是学生对换向器作用的理解和掌握，基础性题目．
15．2013年4月，溧阳赵先生家中井水突然变热至47℃，让人恐慌．维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为下图中的

考点：串、并联电路的设计．
专题：电流和电路．
分析：根据正确的连接方法，开关应与用电器串联，并且开关应接在用电器与火线之间，否则即使开关断开，用电器的位置也会有电，据此来对各图进行分析．
解答：解：A、图中电路连接符合要求，当开关断开时，电动机处不可能带电，不会出现题目中描述的情况，不合题意；
B、图中开关接在电动机与零线之间，这样开关断开后，电动机处仍然带电，因此才会出现水泵和井水都带电，且水温升高的情况，符合题意；
C、图中开关和电动机都接在火线上，无法工作，不合题意；
D、图中开关和电动机都接在零线上，无法工作，不合题意．
故选B．
点评：本题的解答关键是通过读图对电路连接的情况做出判断，要明确如休连接才是正确的，再分析出现题目中的情景可能是何种原因造成的．
二、填空与作图（第16～22小题每空格1分，第23、24小题各2分，共25分）
16．无论汽车落水还是遇雨被淹，乘客都应立刻开门逃生，越迟疑车门越难推开，因为车辆被淹越深，车门下部O处受到水的压强越 ▲ ．紧急情况下，应挥动逃生锤的 ▲ (A/B)端砸向玻璃窗的边角，破窗逃离．
考点：液体的压强的特点；增大压强的方法及其应用．
专题：压强、液体的压强．
分析：掌握液体内部压强的特点，根据液体压强随深度的增加而增大进行分析．
掌握压强的定义及影响因素，根据公式p= F/S，压力相同，受力面积越小，压强越大，力的作用效果越明显．
解答：解：液体内部压强随深度的增加而增大，所以车门下部O处受到水的压强越大；
由图知，B处比A处的面积小，所以用B端砸向玻璃窗的边角，在用力相同的情况下，产生的压强越大，玻璃更容易破碎．故答案为：大；B．
点评：此题考查了影响液体压强和固体压强的因素在实际生活中的应用，体现了学习物理的重要性，是一道基础性题目．
17．2013年3月17日，一块太空岩石撞击月球，天文学家借助 ▲ （望远镜／显微镜）观察到了明亮的闪光．当时地月间相距3. 84×108m，撞击产生的闪光需经过 ▲ s才能传到地球．天文学家侦听不到撞击声是因为 ▲ ．(v光=3×108 m/s)
考点：速度公式及其应用．[来源:www.shulihua.net
专题：长度、时间、速度．
分析：①望远镜是一种用于观察远距离物体的目视光学仪器，能把远距离之外的物体按一定倍率放大，使本来无法用肉眼看清或分辨的物体变清晰可辨．
②已知地月距离及光速，利用公式t= S/v 得到闪光传到地球需要的时间；
③声音传播需要介质，真空不能传声．
解答：解：①地月间相距3.84×108m，要观察太空岩石撞击月球，天文学家必须借助望远镜；
②∵v=S/t ∴闪光传到地球需要的时间为t= S/v=3.84×108m / 3×108m/s =1.28s；
③太空岩石撞击月球，天文学家听不到撞击声，因为真空不能传声．
故答案为：望远镜；1.28；真空不能传声．
点评：此题考查了望远镜的作用，速度变形公式的应用和声音的传播条件，知识点之间虽无直接联系，但难度不大，容易解答．
18．小明买来一满桶仙鹤牌酱油，他用小铁钉在密闭口A处扎了一个小洞，发现酱油倒不出来，原因是 ▲ ，有效的解决措施是 ▲ ．
考点：大气压强的存在．
专题：气体的压强、流体压强与流速的关系．
分析：在密闭口A处扎了一个小洞，瓶内封闭气体压强小于外界大气压强，酱油在外界大气压的作用下，倒不出来；
解决措施：让瓶嘴和瓶身构成连通器，使两侧的压强相等，酱油就可以流出来．
解答：解：在密闭口A处扎了一个小洞，发现酱油倒不出来，原因是：瓶内封闭气体压强小于外界大气压强，酱油在外界大气压的作用下，流不出来；
有效的解决措施是：在瓶身上方开个小孔，使瓶身和瓶嘴构成连通器．
故答案为：瓶内封闭气体压强小于外界大气压强；在瓶身上方开个小孔，使瓶身和瓶嘴构成连通器．
点评：此题主要考查的是学生对大气压强的利用和连通器原理的理解和掌握，基础性题目．
19．小明4月底看到家中电能表如图（甲）所示，则他家同时工作的用电器总功率不能超过 ▲ W；当他5月底再去观察时，发现电能表如图（乙）所示，则他家5月份消耗的电能为 ▲ kW．h．



考点：电能表参数的理解与电能的求法．
专题：电能和电功率．
分析：（1）“220V”表示这个电能表的额定电压，“10A”表示电能表的允许通过的最大电流，由公式P=UI计算电路允许同时使用的最大功率．
（2）从电能表上可以读出月末、月初的示数，月末的示数减去月初的示数就是本月消耗的电能．
解答：解：（1）“220V”表示这个电能表应该在220V的电路中使用，“10”表示电能表的允许通过的最大电流．
则电路允许同时使用的用电器最大总功率：P=UI=220V×10A=2200W．
（2）小明家本月用电825.4kW•h-675.2kW•h=150.2kW•h． 故答案为：2200；150.2．
点评：本题考查对电能表各参数的理解以及电能表的读数，注意示数单位是kW•h（度），最后一位是小数点后一位．

20．烧烤美食街上，环卫工人每天都要用洗涤剂把地面的油渍冲刷掉．否则，油渍会让行人不慎滑倒，原因是 ▲ ．腿脚长满了刚毛的苍蝇并不受此困扰，哪怕剪掉翅膀也是如此，原因是 ▲ ，即便在油渍上爬行了一段时间，苍蝇也会通道腿脚搓动去除刚毛上的油污来解决这一问题．
考点：增大或减小摩擦的方法．
专题：重力、弹力、摩擦力．
分析：（1）摩擦力大小的影响因素：压力大小和接触面的粗糙程度，压力越小，接触面越光滑，摩擦力越小．
（2）减小摩擦的方法：从压力大小和接触面的粗糙程度考虑，减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动摩擦．
（3）增大摩擦的方法：从压力大小和接触面的粗糙程度考虑，增大压力，增大接触面的粗糙程度，用滑动代替滚动摩擦．
解答：解：（1）地面的油渍使脚和地面之间变得更加润滑，使摩擦力减小，因此油渍会让行人不慎滑倒；
（2）腿脚长满了刚毛的苍蝇可以通过刚毛增大摩擦，因此不受此困扰，即便在油渍上爬行了一段时间，苍蝇也会通过腿脚搓动去除刚毛上的油污来解决这一问题．
故答案为：油渍可以减小摩擦；刚毛增大了摩擦．
点评：掌握摩擦力大小的影响因素，掌握增大和减小摩擦的方法．
21．2013年春节，小明去北方看雾凇，在公园看到温度计如图所示，其量程为 ▲ ，当时气温为 ▲ ℃，温度计内测温液体是表格中的 ▲ ．在极寒地区，静停汽车密闭水箱内的水会结冰，因V冰/V水= ▲ （保留两位小数），在水箱内添加防冻剂是必要的，有些司机嫌防冻剂价格昂贵，而采用在水箱内添加“二锅头”（高浓度酒精饮品）的办法，对此小明坚决反对，理由是 ▲ （说出一点即可）. (ρ冰=0.9×103 kg/m3)




考点：温度计的使用及其读数；熔点和凝固点．
专题：温度计、熔化和凝固．
分析：（1）温度计在读数时应先明确其分度值，再根其温度的延伸方向进行数格．判断温度计中的液体是什么，应通过观察温度计的测量范围，与表中所列液体的凝固点、沸点进行比较来确定．
（2）根据水结成冰后的质量不变，分别用密度和体积表示质量即可得到体积比．
当温度达到液体的沸点时，液体将沸腾．
解答：解：（1）图中温度计的分度值为2℃，量程为-40℃～50℃，指针位置在零摄氏度以下，故其示数为-16℃；通过观察温度计的测量范围，并比较表中的数据可知，酒精的沸点为78℃，大于温度计的最大测量值，凝固点为-117℃，小于温度计的最低温度，而水和水银的凝固点都大于温度计的最低温度，因此温度计内的液体是酒精．
（2）∵m冰=m水 ∴ρ冰v冰=ρ水v水
∴v冰/v水=ρ水/ρ冰=1×103kg/m3 / 0.9×103kg/m3≈1.11．
因为酒精的沸点较低，当在水中添加酒精时，可以降低水的凝固点，但酒精的沸点小于水的沸点，水箱内的温度很容易达到酒精的沸点，使酒精汽化，导致水箱内压强大，容易发生爆炸事故．
故答案为：-40℃～50℃；-16℃；酒精；1.11；酒精的沸点小于水的沸点．
点评：（1）读取温度计的示数是我们应该掌握的一项基本技能．温度计内的液体的选择是有一定要求的，因为如果温度计的液体本身沸腾或凝固了以后，就无法再测出相应的温度了．（2）此题还考查了学生对水与其它物体混合后的凝固点、沸点变化等物理知识的掌握，同时体现了从物理走向生活的教学思想．
22．为探究影响导体电阻大小的因素，小明找到了不同规格的导线，如表所示．
(1)要探究电阻大小与导体长度的关系，应选择 ▲ 和 ▲ 两根导线进行实验；
(2)要探究电阻大小与导体材料的关系， 应选择 ▲ 和 ▲ 两根导线进行实验；
(3)小明用A、C两根导线探究了电阻大小与导体横截面积的关系，则导线C的长度应为 ▲ ．
考点：影响电阻大小的因素．
专题：探究型实验综合题．
分析：影响电阻大小的因素有：导体的材料、长度和横截面积．物理学中对于多因素的问题常采用控制因素的办法，把多个因素的问题变成多个单因素的问题，这种方法叫控制变量法．
解答：解：（1）要研究电阻与导体长度有关，应使导线材料、横截面积都相同，长度不同的导线，从表中数据可以看出，导线A和导线B的材料和横截面积相同，长度不同，因此选择导线A、B．
（2）要研究电阻与导体材料有关，就要控制导体的长度和横截面积相同，材料不同，从表格知导线A和D长度、横截面积相同，材料不同．
（3）小明用A、C两根导线探究了电阻大小与导体横截面积的关系，应使导线材料、长度都相同，横截面积不同的导线，从表中数据可以看出，导线A长度为L0，则导线C的长度也为L0；
故答案为：（1）A；B；（2）A；D；（3）L0．
点评：此题通过实验考查控制变量法在探究影响电阻大小因素中的应用，要记住控制变量法和辨别影响电阻大小的因素．
23．请根据通电螺线管附近静止小磁针的指向，在图中括号内标出电源正、负极．

考点：通电螺线管的极性和电流方向的判断；磁极间的相互作用；安培定则．
专题：作图题；磁现象、电生磁．
分析：根据小磁针的N极指向，利用磁极间的作用规律可以确定通电螺线管的N、S极；再根据螺线管的N、S极和线圈绕向，利用安培定则可以确定螺线管中的电流方向，进而可以确定电源正负极．
解答：解：小磁针静止时左端为N极，右端为S极，由于异名磁极相互吸引，同名磁极相互排斥，可以确定螺线管的左端为N极，右端为S极；结合图示的线圈绕向，利用安培定则可以确定线圈中的电流方向是从螺旋管的右端流入，左端流出，所以电源的左端为负极，右端为正极．答案如下图所示：
点评：安培定则涉及三个方向：电流方向；磁场方向；线圈绕向，告诉其中的两个可以确定第三个．其中的电流方向经常与电源的正负极联系在一起，磁场方向经常与磁感线方向、周围小磁针的NS极联系在一起．





24．如图所示，一束光线AO射向平面镜，请画出其反射光线．（保留作图痕迹）

考点：作光的反射光路图．
专题：光的传播和反射、平面镜成像．
分析：要解决此题，需要掌握光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．可归纳为：“三线共面，两线分居，两角相等”．
解答：解：首先做出法线，根据光的反射定律中的反射角等于入射角，反射光线和入射光线分居法线两侧，可以做出对应的反射光线OB．如下图所示：

点评：此题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念．入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．
三、解答与探究（第25小题6分，第26小题6分，第27小题8分，第28小题7分，第29小题9分，第30小题9分，共45分）计算型问题解答时要有必要的文字说明、公式和运算过程，直接写出结果的不能得分．
25．（6分）山东临淄管仲纪念馆内有一口铜钟，质量为2t. 2013年4月，一男子钻到钟下玩耍，其他游客转动铜钟导致悬挂钟的绳索被扭断，该男子被困于钟内．闻讯赶到的消防员们迅速组装好滑轮组、站在地面一起向下拉绳将铜钟吊起，该男子趁机从钟下爬出脱困．(g取10N/kg)问：
(l)消防员们站在地面一起向下拉绳将铜钟吊起，请画出最省力的绳子绕法．
(2)消防员们在绳子自由端共施加4000N的力，使铜钟在1min内匀速缓慢上升60cm，请计算绳子自由端拉力做功的功率．
(3)此过程中滑轮组的机械效率是多少？
▲ ▲ ▲

考点：功率的计算；滑轮组绳子拉力的计算；滑轮（组）的机械效率．
专题：功、功率、机械效率．
分析：（1）人用力往下拉绳使铜钟升起，因此人的动力方向向下，重物运动方向向上，承重绳子的有效股数越多，拉力越大，绳子固定在定滑轮上，根据图示作出绳子的绕法．
（2）求出绳子自由端移动的距离，然后由功的计算公式求出拉力的功，然后求出功率．
（3）求出有用功，由效率公式求出滑轮组的机械效率．
解答：解：（1）承重绳子的有效股数越多越省力，滑轮组绕法如图所示．
（2）由图示滑轮组可知，承重绳子的有效股数n=6，
绳子自由端移动的距离s=nh=6×0.6m=3.6m，
拉力做的功W总=Fs=4000N×3.6m=14400J，
拉力的功率P=W/t=14400J/60s=240W；
（3）有用功W有用=Gh=mgh=2000kg×10N/kg×0.6m=12000J，
滑轮组的效率η=W有用、/W总=12000J/14400J≈83.3%；
答：（1）滑轮组绕法如图所示；（2）拉力的功率为240W；（3）滑轮组的效率为83.3%．
点评：本题考查了滑轮组作图、求拉力的功率、求滑轮组的效率等问题；用绳子连接滑轮组时，可以从定滑轮的下端挂钩绕滑轮引线，也可以从动滑轮的上端挂勾绕滑轮引线，找出符合题意的即可．也可以采用逆绕法连线，人用力往下拉绳使重物升起，可以从人的手向上绕定滑轮引线、连接即可．

26．（6分）因研究石墨烯而获得2010年诺贝尔物理学奖之后，安德烈·海姆进而研究氧化石墨烯薄膜并获得新进展．为探究氧化石墨烯薄膜的物理特性，他进行了这样一组实验，如图所示：

①将氧化石墨烯薄膜覆盖在有刻度的空烧杯口上，测得总质量m1；
②将薄膜揭开，向烧杯内倒入酒精与水的混合物，盖紧薄膜，测得其总质量m2；
③一个月后，检查发现薄膜覆盖紧密完好，烧杯内液体体积明显减小，测得此时总质量m3；
④以后，烧杯内液体体积保持不变．
已知ρ酒精=0.8×103 kg/m3，问：
(1)一个月后，烧杯内剩余的液体密度是多少？是何种物质？
▲ ▲ ▲
(2)实验说明氧化石墨烯薄膜具有怎样的物理特性？（写出两点即可）
① ▲ ▲ ▲ ．
② ▲ ▲ ▲ ．




27．（8分）严寒冬季，海面结了厚厚一层海冰．
（一）小明想：冰面下海水的密度是多大呢？于是他砸开冰面，进行实验探究：取长5cm、宽5cm、高8cm的长方体物块，悬挂在弹簧测力计下方，示数如图（甲）所示；将物块浸没在海水中，弹簧测力计示数如图（乙）所示．(g取10N/kg)问：
(1)海水的密度是多大？
▲ ▲ ▲




（二）小华想：海水结成的海冰是否含有盐分呢？于是她进行实验探究：取一根空心吸管，将一些小铁钉从吸管的下端塞入作为配重，并用石蜡将吸管的下端封起来；将配重吸管放入纯水中，静止后如图（丙）所示；取一些海冰放人烧杯中，待海冰完全熔化后，将配重吸管放入其中，静止后如图（丁）所示．问：
(2)海冰熔化所得的液体密度为多大？海冰是否含有盐分？
▲ ▲ ▲


(3)小华将此液体置于室外直至其表面又凝固了一层固体，将此固体捞出置于空容器中直至完全熔化成新液体，请合理猜想，新液体的密度可能为 ▲ kg/m3．
考点：阿基米德原理；密度的计算．
专题：密度及其应用；浮力．
分析：（1）根据两次弹簧测力计的示数可知浮力的大小，由于木块完全浸没，则排开液体的体积等于木块的体积；然后根据阿基米德的变形公式求出海水的密度；
（2）根据漂浮时浮力等于重力列出关系式即可求出海水的密度，根据海水的密度可知海水是否含有盐．
（3）根据（1）（2）小题密度比值等于（2）（3）小题中密度的比值进行计算．
解答：解：（1）根据甲乙可知，木块受到的浮力：F浮=4.3N-2.2N=2.1N，排开海水的体积：v排=5cm×5cm×8cm=200cm3=0.0002m3，[来源:www.shulihua.net]
∵F浮=ρ海水gv排
∴ρ海水=
F浮
gv排
=
2.1N
9.8N/kg×0.0002m3
=1.07×103kg/m3．
（2）设吸管的横截面积为S，则有ρ水gSh=ρ海水′gSh′
∴ρ海水′=1×103kg/m3×
10.4m
10m
=1.04×103kg/m3＞1×103kg/m3，所以含有盐．
（3）∵
ρ海水
ρ海水′
=
ρ海水′
ρ海水″
∴ρ海水″=
1.04×103kg/m3×1.04×103kg/m3
1.07×103kg/m3
=1.01×103kg/m3．
答：（1）海水的密度是=1.07×103kg/m3．
（2）海冰熔化所得的液体密度为1.04×103kg/m3；海冰含有盐分；
（3）新液体的密度可能为1.01×103kg/m3．
点评: 本题考查浮力公式的应用，利用浮力公式求液体的密度，有一定的难度．





28．（7分）小明发现：水滴可使平行光发生如图(1)(2)所示的变化，且水滴变凸，其焦距▲ （变小／不变／变大）．把写有“爱物理”字样的纸条先后放在左右两水滴下方的桌面上，小明从水滴上方看到的像如图(3)、(4)所示，这种放大功能类似于 ▲ （放大镜／投影仪），且水滴变凸，其放大功能 ▲ （变小／不变／变大）．
列文虎克当年也有类似发现，他制作玻璃球以观察青蛙卵．用高温火焰加热玻璃棒的一端使其熔化，熔化过程中温度变化如图(5)所示，由此可知玻璃是 ▲ （晶体／非晶体）；用镊子将液态玻璃球取下并使其自然冷却 ▲ （填物态变化名称）成固态玻璃球；透过玻璃球观察直径为1.0mm的青蛙卵，成的像与刻度尺比对情况如图(7)所示，该青蛙卵像的直径为 ▲ cm，此时该玻璃球的放大倍数为 ▲ 倍．









考点：主光轴、光心、焦点和焦距；晶体和非晶体的区别；长度的测量；凸透镜成像的应用．
专题：其他综合题．
分析：（1）根据平行与主光轴的光线会聚焦点确定焦距的变化；放大镜成正立放大的虚线，投影仪成倒立放大的实像；
（2）晶体有固定的熔点，非晶体没有，据此判断物质的种类；凝固是指从液态变为固态的过程；根据刻度尺的正确使用读出放大后青蛙卵像的直径，两次直径的比值则为放大的倍数．
解答：解：如图（1）（2）可知，（2）中的折射光线先相交与一点，该点称之为焦点，焦点到光心的距离称之为焦距，故水滴越凸，其焦距越小；
如图（3）、（4）可知，像都是正立放大的虚像，因此该功能类似于放大镜，并且（4）中的像更大，故水滴变凸，其放大功能变大；
根据图（5）可知，玻璃熔化时，没有固定的熔点，因此玻璃是非晶体；将液态玻璃球取下并使其自然冷却变为固态的过程叫凝固；[来源:数理化网]
根据图（7）可知，刻度尺的分度值为1mm，青蛙卵像的直径为1.00cm，此时该玻璃球的放大倍数
n=10mm/1mm=10．
故答案为：变小；放大镜；变大；晶体；凝固；1.00；10．
点评：本题总括考查凸透镜的焦距变化以及放大镜成像的应用、晶体非晶体的区别、物态变化以及长度的测量等，都属于基础知识，关键是能从图中得出相关信息．
29．（9分）一个小灯泡上标有“■V 1W”字样，额定电压模糊不清，小明对此展开实验探究．

(1)请根据电路图（甲），用笔画线代替导线，连接实物图（乙）．(电压表量程选用0～15V，电流表量程选用0～0.6A)
(2)先将滑片移到 ▲ (A/B)端，再闭合开关S，发现小灯泡微弱发光，电流表有示数，电压表指针指向零刻度线．电路可能存在的故障是 ▲ ．
(3)排除故障后，小明测出小灯泡在不同电压下的电流，第四次实验电流表示数如图（丙）所示，请将电流表示数以及相应的电功率填人表中，
实验次数

1

2

3

4

5

6

7

电压U/V

1.0
[来源:www.shulihua.netwww.shulihua.net][来源:www.shulihua.netwww.shulihua.net]
1.5

2.0

2.5

3.0

3.5

4.0

电流I/A

0.10

O.14

0.17

▲

0.23

0.25

0.27

电功率P/W

O.1
[来源:www.shulihua.net]
0.21

0.34

▲

0.69

0.88

1.08


(4)请根据实验数据，在下图所示的坐标中用描点法画出该灯泡的电功率随电压变化的图像．根据图像可判断，小灯泡的额定电压是 ▲ V．




























30．（9分）冬季夜间，婴儿踢开被子或尿床，若家长没有及时发现，将影响孩子健康，对此，常州工程职业技术学院的同学们分别展开实验探究，设计镶嵌在婴儿被中的“踢被警示电路”和“尿床警示电路”．请选择其中一种电路并完成设计．（两种都做，以第一种为准）
电路一：“踢被警示电路”
元件：3V恒压电源，开关S，电压表，定值电阻R0阻值为10fl，热敏电阻Rx(Rx阻值随温度变化关系如下图所示)．

原理：当温度低于20℃时，即可认为婴儿已将被子踢开．[来源:www.shulihua.net]
(1)请用笔画线代替导线完成电路连接，要求：温度越高，电压表示数越小；温度越低，电压表示数越大．

(2)当电压表示数 ▲ （大于／小于） ▲ V时，即可认为婴儿已将被子踢开．
后续：对于该电路，指导老师认为，还可与电阻 ▲ (R0/Rx)并联一个适当规格的电子发声器，婴儿将被子踢开后，电子发声器两端电匪超过设定值，就会发出报警声．
电路二：“尿床警示电路”[来源:www.shulihua.net]
元件：3V恒压电源，开关S，电压表，定值电阻Ro阻值为ion，湿敏电阻R。(R。阻值随湿度变化关系如下图所示)．

原理：当湿度大于80%时，即可认为婴儿已尿床．
(l)请用笔画线代替导线完成电路连接，要求：湿度越大，电压表示数越大；湿度越小，电压表示数越小．

(2)当电压表示数 ▲ （大于／小于） ▲ V时，即可认为婴儿已尿床．
后续：对于该电路，指导老师认为，还可与电阻 ▲ (R0/Rx)并联一个适当规格的电子发声器，婴儿尿床后，电子发声器两端电压超过设定值，就会发出报警声，
考点：串、并联电路的设计．
专题：作图题；设计与制作题；电流和电路．
分析：根据题意可知，婴儿不踢开被子或尿床时不会发出警示，反之会发出警报，据此可知两警示电路应为并联，分别并联一开关控制，且电路中有保护电路的定值电阻．
解答：解：由题意可知，两警示电路并联，用红灯表示踢被，用绿灯表示尿床，分别并联一个开关，尿床时开关S2断开绿灯亮，踢被时开关S1断开红灯亮，否则两开关均闭合两灯泡都不亮，保护电路的定值电阻位于干路，如下图所示：

点评：本题考查了电路图的设计，关键是明白串并联电路的特点和开关的作用，要注意本题中需要一个定值电阻来保护电路．
