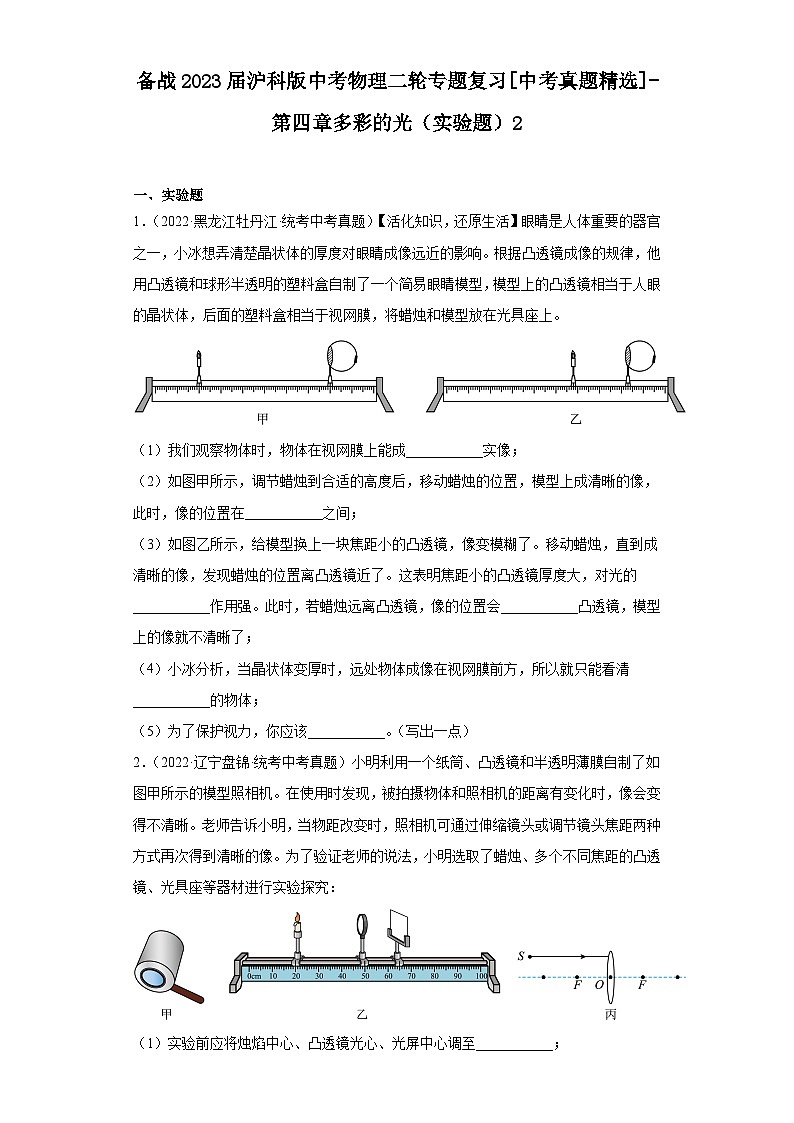

备战2023届沪科版中考物理二轮专题复习[中考真题精选]-第四章多彩的光（实验题）2

一、实验题
1．（2022·黑龙江牡丹江·统考中考真题）【活化知识，还原生活】眼睛是人体重要的器官之一，小冰想弄清楚晶状体的厚度对眼睛成像远近的影响。根据凸透镜成像的规律，他用凸透镜和球形半透明的塑料盒自制了一个简易眼睛模型，模型上的凸透镜相当于人眼的晶状体，后面的塑料盒相当于视网膜，将蜡烛和模型放在光具座上。

（1）我们观察物体时，物体在视网膜上能成___________实像；
（2）如图甲所示，调节蜡烛到合适的高度后，移动蜡烛的位置，模型上成清晰的像，此时，像的位置在___________之间；
（3）如图乙所示，给模型换上一块焦距小的凸透镜，像变模糊了。移动蜡烛，直到成清晰的像，发现蜡烛的位置离凸透镜近了。这表明焦距小的凸透镜厚度大，对光的___________作用强。此时，若蜡烛远离凸透镜，像的位置会___________凸透镜，模型上的像就不清晰了；
（4）小冰分析，当晶状体变厚时，远处物体成像在视网膜前方，所以就只能看清___________的物体；
（5）为了保护视力，你应该___________。（写出一点）
2．（2022·辽宁盘锦·统考中考真题）小明利用一个纸筒、凸透镜和半透明薄膜自制了如图甲所示的模型照相机。在使用时发现，被拍摄物体和照相机的距离有变化时，像会变得不清晰。老师告诉小明，当物距改变时，照相机可通过伸缩镜头或调节镜头焦距两种方式再次得到清晰的像。为了验证老师的说法，小明选取了蜡烛、多个不同焦距的凸透镜、光具座等器材进行实验探究：

（1）实验前应将烛焰中心、凸透镜光心、光屏中心调至___________；

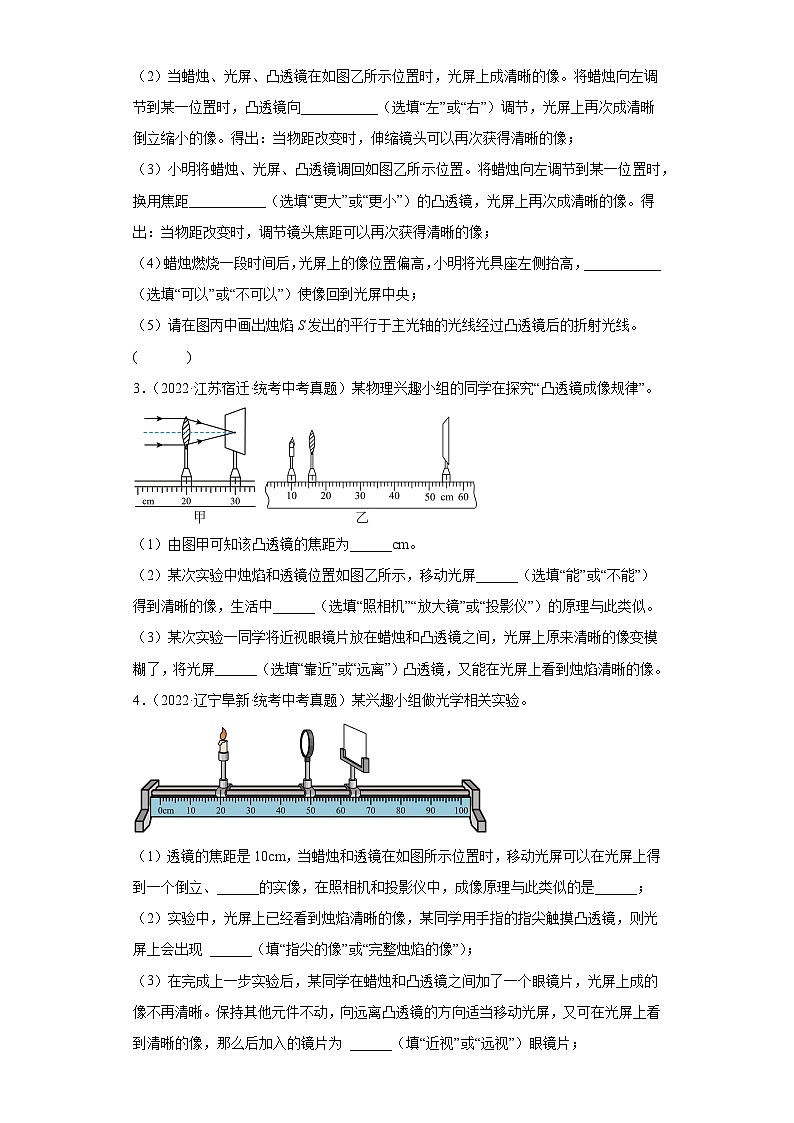

（2）当蜡烛、光屏、凸透镜在如图乙所示位置时，光屏上成清晰的像。将蜡烛向左调节到某一位置时，凸透镜向___________（选填“左”或“右”）调节，光屏上再次成清晰倒立缩小的像。得出：当物距改变时，伸缩镜头可以再次获得清晰的像；
（3）小明将蜡烛、光屏、凸透镜调回如图乙所示位置。将蜡烛向左调节到某一位置时，换用焦距___________（选填“更大”或“更小”）的凸透镜，光屏上再次成清晰的像。得出：当物距改变时，调节镜头焦距可以再次获得清晰的像；
（4）蜡烛燃烧一段时间后，光屏上的像位置偏高，小明将光具座左侧抬高，___________（选填“可以”或“不可以”）使像回到光屏中央；
（5）请在图丙中画出烛焰S发出的平行于主光轴的光线经过凸透镜后的折射光线。( )
3．（2022·江苏宿迁·统考中考真题）某物理兴趣小组的同学在探究“凸透镜成像规律”。

（1）由图甲可知该凸透镜的焦距为______cm。
（2）某次实验中烛焰和透镜位置如图乙所示，移动光屏______（选填“能”或“不能”）得到清晰的像，生活中______（选填“照相机”“放大镜”或“投影仪”）的原理与此类似。
（3）某次实验一同学将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了，将光屏______（选填“靠近”或“远离”）凸透镜，又能在光屏上看到烛焰清晰的像。
4．（2022·辽宁阜新·统考中考真题）某兴趣小组做光学相关实验。

（1）透镜的焦距是10cm，当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、______的实像，在照相机和投影仪中，成像原理与此类似的是______；
（2）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现 ______（填“指尖的像”或“完整烛焰的像”）；
（3）在完成上一步实验后，某同学在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰。保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为 ______（填“近视”或“远视”）眼镜片；

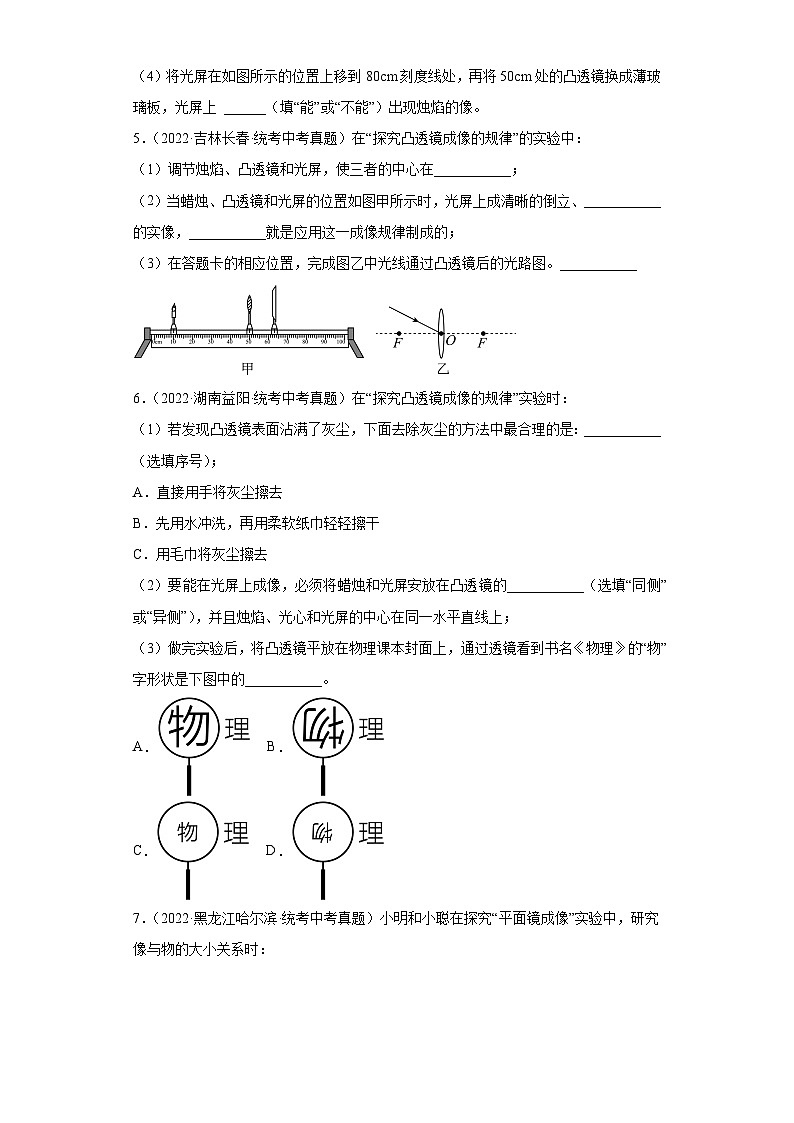

（4）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上 ______（填“能”或“不能”）出现烛焰的像。
5．（2022·吉林长春·统考中考真题）在“探究凸透镜成像的规律”的实验中：
（1）调节烛焰、凸透镜和光屏，使三者的中心在___________；
（2）当蜡烛、凸透镜和光屏的位置如图甲所示时，光屏上成清晰的倒立、___________的实像，___________就是应用这一成像规律制成的；
（3）在答题卡的相应位置，完成图乙中光线通过凸透镜后的光路图。___________

6．（2022·湖南益阳·统考中考真题）在“探究凸透镜成像的规律”实验时：
（1）若发现凸透镜表面沾满了灰尘，下面去除灰尘的方法中最合理的是：___________（选填序号）；
A．直接用手将灰尘擦去
B．先用水冲洗，再用柔软纸巾轻轻擦干
C．用毛巾将灰尘擦去
（2）要能在光屏上成像，必须将蜡烛和光屏安放在凸透镜的___________（选填“同侧”或“异侧”），并且烛焰、光心和光屏的中心在同一水平直线上；
（3）做完实验后，将凸透镜平放在物理课本封面上，通过透镜看到书名《物理》的“物”字形状是下图中的___________。
A．    B．
C．    D．
7．（2022·黑龙江哈尔滨·统考中考真题）小明和小聪在探究“平面镜成像”实验中，研究像与物的大小关系时：

（1）小明选择玻璃板进行实验。为了便于比较像和物的大小关系，小明应取来两支___________的蜡烛，在玻璃板一侧点燃蜡烛A，在另一侧将未点燃的蜡烛B放到A像的位置，发现它们完全重合，说明___________。
（2）小聪选择平面镜进行实验。他想用如图所示的方法，把刻度尺贴在平面镜上测出像的高度，你同意他的方法吗？为什么？___________。
（3）利用玻璃板和平面镜都能看到蜡烛A的像，是因为光在它们表面发生___________后进入人眼。经观察对比后发现在玻璃板中成的像稍暗些，其原因是___________。
8．（2022·四川广元·统考中考真题）小林在探究光的反射规律实验中，利用激光笔、可折转的光屏、平面镜和测量工具等器材，组装了如图所示的实验装置。

（1）小林让激光笔发出的激光沿右侧光屏入射到平面镜上的O点，先不折转光屏时，法线ON左侧光屏上能观察到反射光线，再将左侧光屏沿ON向后转动，左侧光屏上观察不到反射光线。这说明光的反射现象中，反射光线、入射光线和法线在___________平面上。
（2）小林使入射光线与平面镜间的夹角为60°时，测得反射角大小应为___________。
9．（2022·贵州贵阳·统考中考真题）近视程度不同的同学需要佩戴焦距不同的眼镜。为了探究近视眼的矫正过程，组装如图甲所示的实验装置，其中“F”字样的光源代替可视物体，光屏模拟视网膜。选用如图乙所示的2号凸透镜模拟晶状体，打开“F”光源，调节各个元件的位置，直到光屏上呈现倒立缩小的清晰像，正常眼睛的视物模型便组装完成。

请回答下列问题：
（1）模拟近视眼视物情况，选择图乙中的___________（填序号）号透镜替代2号透镜安装在光具座上后，光屏上的像变模糊；
（2）用如图丙所示的水透镜模拟近视眼矫正视力。应将水透镜置于光具座上的___________（选填“A”“B”或“C”）点，缓慢调节水透镜中的水量，当水透镜形成焦距合适的___________透镜时，光屏上呈现清晰的像，近视眼的成像情况得到改善；
（3）更换焦距更小的凸透镜模拟近视程度更严重的眼睛晶状体，为了改善视网膜上的成像情况，实验时需要用注射器___________（选填“抽取”或“注入”）适量水；
（4）根据上述实验，近视程度更严重的同学应选择焦距更大还是更小的透镜来矫正呢？___________，请结合透镜对光的作用来分析选择的理由：___________。
10．（2022·辽宁锦州·统考中考真题）小明做“探究凸透镜成像规律”的实验。
（1）如图甲所示，将一束平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距f=______cm；

（2）小明在某次实验中，将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置，光屏上呈现清惭的像，此像是倒立、______的实像，生活中______（选填“照相机”、“投影仪”或“放大镜”）就是依据此成像原理制成的；
（3）保持蜡烛位置不变，移动凸透镜至如图丙所示位置，则人眼在图中______（选填“A”或“B”）处能观察到烛焰的像；
（4）小明在图乙中烛焰和凸透镜之间的适当位置放一副眼镜，发现光屏上原本清晰的像变模糊了。将蜡烛向靠近凸透镜方向移动适当距离后，光屏上再次得到清晰的像，则该眼镜是______（选填“近视”或“远视”）眼镜。
11．（2022·湖北荆州·统考中考真题）在“探究凸透镜成像规律”的实验中：

（1）如图甲所示，该凸透镜的焦距为________cm。
（2）蜡烛、凸透镜和光屏在光具座上的位置如图乙所示，此时光屏上承接到清晰的像，_________（选填“放大镜”“照相机”或“投影仪”）运用了该成像规律。
（3）实验后发现，在物距相同的情况下，多个小组测出的像距不同，原因可能是_________。（写出一种即可）
（4）小王同学在实验过程中，发现光屏上已经承接到清晰放大的像，这时他保持蜡烛和光屏的位置不变，只移动凸透镜，_________（选填“能”或“不能”）在光屏上再次得到另一个清晰放大的像。
12．（2022·辽宁营口·统考中考真题）小明用蜡烛、凸透镜（焦距10cm）、光屏在光具座上进行“探究凸透镜成像的规律”的实验。

（1）实验在___________（选填“较亮”或“较暗”）的环境下进行，现象更明显；
（2）蜡烛、透镜和光屏位置如图甲所示，光屏上会出现烛焰清晰___________（选填“放大”、“等大”或“缩小”）的像，此现象和生活中___________（选填“照相机”、“投影仪”或“放大镜”）的原理相同；保持凸透镜位置不变，增大物距后，将光屏移动到适当位置，光屏上会重新出现烛焰清晰的像，该像与移动前的像相比会___________（选填“变大”、“变小”或“不变”）；
（3）保持凸透镜位置不变，移动蜡烛至图乙所示位置，在透镜右侧通过透镜可以观察到烛焰___________（选填“正立”或“倒立”）的像；
（4）将图甲中的透镜换成焦距f=5cm的凸透镜，光屏上烛焰的像变模糊。将蜡烛向___________（选填“左”或“右”）移动适当距离，光屏上重新出现烛焰清晰的像；若不移动蜡烛，在蜡烛和透镜之间放置一个度数适当的___________（选填“近视”或“远视”）镜片，光屏上也会重新出现烛焰清晰的像。
13．（2022·广东深圳·统考中考真题）探究平面镜成像实验：

（1）平面镜成像实验选择的是___________（选择“平面镜”或“玻璃板”）；
（2）来回移动蜡烛的位置是为了确定___________的位置；
（3）将物像连线连接在纸上，继续分析和研究，得出平面镜成像特点___________；
（4）图中哪里存在错误：___________。
14．（2022·山东枣庄·统考中考真题）如图是某同学利用光具盘探究光从空气斜射入玻璃中时的光路，经过多次实验并记录了如下数据：
入射角
10°
30°
45°
60°
折射角
7.1°
20.7°
30°
37.8°
（1）实验中，光具盘除了能读出入射角和折射角大小外，还具有______的作用；
（2）分析表格中的数据，你能得出的结论（写出一条即可）：______；
（3）根据表格中的数据还可以判断：当光以35°的入射角从空气射入玻璃中时，其折射角______30°（选填“大于”、“小于”或“等于”）；
（4）当光以30°的入射角从玻璃射入空气中时，其折射角是______。

15．（2022·湖北恩施·统考中考真题）同学们利用两支相同的蜡烛、白纸、带支架的薄玻璃板（薄玻璃板与水平纸面垂直）等器材，探究平面镜成像的特点。
（1）如图所示，实验中取两支大小相同的蜡烛，将一支蜡烛固定在玻璃板前方，另一支蜡烛放在玻璃板的后方，移动并寻找合适位置，目的是________（选填“比较像的亮度”、“确定像的虚实”或“替代蜡烛的像”），当后面蜡烛与前方蜡烛的像完全重合，就能确定像的位置和大小了。
（2）将蜡烛靠近玻璃时，蜡烛所成像的高度________。（选填“变小”、“变大”或“不变”）
（3）实验过程中，两同学都在玻璃前方观察，甲通过玻璃看到乙的眼睛，乙通过玻璃也能看到甲的眼睛，这说明反射光路是________的。

16．（2022·辽宁本溪·统考中考真题）大威利用光具座、蜡烛、光屏和直径相同、焦距不同的两个同种材料制成的凸透镜A（焦距未知）、B（焦距为20cm）等器材探究凸透镜成像规律。

（1）将蜡烛、凸透镜A、光屏依次安装在光具座上，点燃蜡烛后发现烛焰的像成在光屏上方。此时应向______调节蜡烛，使烛焰的像成在光屏中央；
（2）正确调节后，蜡烛、凸透镜A、光屏的位置如图所示。此时光屏上成倒立、等大的像，凸透镜A的焦距为______cm；
（3）凸透镜A固定不动，将蜡烛移动到______（选填“35”“25”或“15”）cm刻度线处，移动光屏，直到光屏上出现清晰的倒立、缩小的像。生活中的______（选填“照相机”“投影仪”或“放大镜”）就是根据这个原理制成的；
（4）在（3）的基础上，保持凸透镜A位置不动，将蜡烛和光屏的位置对调，发现光屏上成倒立、______的实像；
（5）为了模拟眼睛看清远近不同的物体时，晶状体形状的变化情况，他应选用凸透镜______（选填“A”或“B”）来模拟眼睛看远处时的晶状体。
17．（2022·湖北·统考中考真题）小红和家人一起乘高铁去旅行，进站时要进行身份验证，她发现屏幕上的头像较小，不能完成人脸识别，后来在工作人员的指导下顺利完成了识别。她了解到屏幕上的头像是通过摄像头内的凸透镜形成的，于是带着兴趣进行了以下实验。

（1）小红将蜡烛、凸透镜、光屏安装在光具座上并靠在一起，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在___________；
（2）如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是___________（选填“镜面反射”或“漫反射”）形成的，保持凸透镜位置不变，若将蜡烛向右移动少许，则应将光屏向___________（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时的像变大；
（3）根据以上实验，小红进行人脸识别时，为使屏幕上的头像变大，她应该___________（选填“靠近”或“远离”）镜头；
（4） 在图乙所示位置时，烛焰也在光屏上成清晰的像，这个像是倒立、___________（选填“放大”“缩小”或“等大”）的实像，由此可知凸透镜的焦距为___________cm。
18．（2022·黑龙江牡丹江·统考中考真题）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10.0cm。

（1）实验步骤：
①观察凸透镜，弄清凸透镜的________，并记下f；
②把蜡烛、凸透镜、光屏依次安装到光具座上，点燃蜡烛，调节三个中心大致在________，目的是________；
③移动蜡烛，分别把蜡烛放置距凸透镜大于2倍焦距的地方、1倍焦距和2倍焦距之间、在1倍焦距以内时，移动光屏，直到光屏出现________的像为止，观察像的特点并记录下，此时像距的大小；
④整理数据和器材；
（2）若将蜡烛沿光具座移至35cm刻度线处，需将光屏移至________刻度线处（不需估读），光屏上可再次呈现烛焰清晰的像；
（3）在蜡烛与凸透镜之间，放置一凹透镜，为了使光屏上呈现烛焰清晰的像，应将光屏沿着光具座向________移动（选填“左”或“右”）；
（4）实验过程中，随着物距的变小，像距会________（变大或变小或不变）。
19．（2022·内蒙古包头·统考中考真题）如图所示，小明利用凸透镜成像原理来研究电影放映时银幕上的影像情况。

（1）进入影院，小明发现银幕表面较为粗糙，观众在不同位置都可以看到银幕上的影像，这是因为光在银幕上发生了_______反射。
（2）小明在银幕上看到了清晰的影像，这个影像相对于胶片上的图案是_______（填“正立”或“倒立”）的。同时，影像又是放大的，是因为胶片放在了距离镜头_______（填答案序号）的位置。
A．一倍焦距以内        B．一倍焦距到二倍焦距之间        C．二倍焦距以外
（3）放映过程中影像大小超出了银幕边界，要使影像缩小到银幕范围且仍然清晰，在放映机镜头靠近银幕的同时，还要将胶片到镜头的距离调_______（填“大”或“小”）一些。
20．（2022·青海·统考中考真题）某兴趣小组为了验证“人在平面镜中所成的像“近大远小”这个观点是否正确，找来了玻璃板、两只完全相同的蜡烛A和B、白纸、刻度尺、火柴等器材。
（1）探究过程如下：
①如图所示，在桌面上铺一张大白纸，纸上竖立一块玻璃板作为平面镜。沿着玻璃板在纸上画一条直线，代表平面镜的位置；

②将点燃的蜡烛A放在玻璃板前，在玻璃板后移动未点燃的蜡烛B，发现在某一位置蜡烛B与蜡烛A的像能够完全重合，在白纸上标记蜡烛A和B的位置；
③改变蜡烛A的位置，在玻璃板后移动蜡烛B，始终能找到与蜡烛A的像完全重合的位置，标记蜡烛A和B的位置；
④在蜡烛所成像的位置放一张白纸，发现白纸上不能得到蜡烛的像；
⑤用刻度尺分别测量蜡烛A和B到玻璃板的距离数据记录如表2。
表2
次数
蜡烛A到玻璃板的距离/cm
蜡烛A的像到玻璃板的距离/cm
蜡烛的像与蜡烛的大小关系
1
5.02
5.01
相等
2
10.02
10.02
相等
3
15.01
15.00
相等
（2）分析了表2的实验数据，得到以下结论：
①像到平面镜的距离和物体到平面镜的距离___________；
②平面镜所成像的大小与物体到平面镜的距离___________（选填“有关”或“无关”），说明“人在平面镜中所成的像近大远小”的观点是错误的；
③平面镜所成的像是___________（选填“实像”或“虚像”）。
（3）为了保证实验效果，做这个实验时应选择较___________（选填“厚”或“薄”）的玻璃板。
21．（2022·浙江湖州·中考真题）三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢？小越用红光以一定角度射到三棱镜上，光路图如图甲所示。改变入射角度，光路图如图乙、图丙所示。

（1）经过两次折射后，红光均向三棱镜的______（选填“顶角A”或“底面BC”）偏折。这个规律对于其他的单色光成立吗？小越选用其他不同的单色光重复上述实验，发现了同样的规律；
（2）了解了小越的探究后，老师建议小越把凸透镜分割成两部分进行思考，如图丁所示。小越经过分析和综合，理解了凸透镜对光具有______作用的原因；
（3）利用三棱镜还可以进行的探究实验是______。
22．（2022·吉林·统考中考真题）在“探究凸透镜成像的规律”的实验中：

（1）由图甲可知，该凸透镜的焦距为______；
（2）如图乙所示，此时光屏上恰好成清晰、倒立、______的实像；生活中的______就是利用凸透镜这一成像规律制成的。
23．（2022·黑龙江齐齐哈尔·统考中考真题）小聪同学在做“探究凸透镜成像规律”实验时，着重研究了以下几个心中存在困惑的问题：

（1）将平行光正对凸透镜，移动光屏，直到光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距为___________cm；
（2）在光具座上将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰、凸透镜和光屏的中心在同一水平高度上，这样做的目的是使像呈现在___________；
（3）在如图乙所示实验情形下，此时恰好在光屏上得到烛焰清晰的像，此像是___________（选填“正立”或“倒立”）、___________（选填“放大”或“缩小”）的实像；
（4）在如图乙所示实验情形下，如果保持蜡烛和光屏的位置不变，把凸透镜移到光具座上35cm刻线处，可以在光屏上再次得到烛焰清晰的像。生活中的___________（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理工作的；
（5）在如图乙所示实验情形下，如果保持凸透镜和光屏的位置不变，将蜡烛适当远离凸透镜，发现光屏上烛焰的像变得模糊不清，此现象可以体现___________（选填“近视眼”或“远视眼”）的成像情况。

参考答案：
1． 倒立缩小的 一倍与二倍焦距 会聚（或折射） 靠近 近处 注意保持看书写字的距离
【详解】（1）[1]人类的眼睛成像和照相机的成像原理一样，都是物距在2倍焦距外，成倒立缩小的实像。
（2）[2]根据凸透镜成像的原理，物距在二倍焦距外，像距在一倍焦距和二倍焦距之间，并且呈现倒立缩小的清晰的实像。
（3）[3]凸透镜厚度越大，凸透镜的焦距越小，其折射能力越强，会聚能力越强。
[4]根据凸透镜成像规律，物距增大，像距减小（物近像远像变大，物远像近像变小），因此蜡烛远离透镜就意味着物距增大，此时像的位置会靠近透镜。
（4）[5]当晶状体变厚时，就意味着晶状体的折射能力变强，会聚能力变强，因而成像会成在视网膜前，这就是近视眼的症状，故只能看清近处的物体。
（5）[6]为了保护视力，注意保持看书写字的距离，尽量少躺在床上看书，平时少长时间对着手机屏幕等，也要经常做眼保健操或少看手机或用眼后望远处等。
2． 同一高度 右 更大 不可以
【详解】（1）[1]实验前需要将烛焰中心、凸透镜光心、光屏中心调至同一高度，这样做的目的是使像呈现在光屏中央。
（2）[2]如图乙所示位置时，光屏上成倒立缩小的实像。此时将蜡烛向左调节到某一位置时，物距增大，根据凸透镜成像规律，此时像距应该减小，故凸透镜应该向右移动，使得光屏上再次呈现清晰的像。
（3）[3]如图乙所示位置时，光屏上成倒立缩小的实像。此时将蜡烛向左调节到某一位置时，物距增大，根据凸透镜成像规律，此时像的位置在原来光屏的左边，故可换用焦距更大的凸透镜，会聚能力更弱，使得原本提前会聚所成的像回到原来的光屏上。
（4）[4]蜡烛燃烧一段时间后变短，可知光屏上像的位置偏高，将光具座左侧抬高，没有改变烛焰中心和凸透镜光心之间的位置关系，根据通过光心的光线传播方向不变，可知像在光屏上的位置不会发生改变，即不可以使像回到光屏中央。
（5）[5]烛焰S发出的平行于主光轴的光线经过凸透镜后会经过凸透镜右侧焦点，故连接入射点和右侧焦点，作出折射之后的光线，如图所示：

3． 10.0 不能 放大镜 远离
【详解】（1）[1]凸透镜的焦距是使平行于主光轴的光会聚的点到光心的距离，此时光屏到凸透镜的距离为焦距，焦距的大小为

（2）[2][3]某次实验中烛焰和透镜位置如图乙所示，烛焰处于凸透镜的一倍焦距以内，成的是正立、放大的虚像，虚像不能用光屏来承接，所以移动光屏不能得到清晰的像，生活中放大镜的原理与此类似。
（3）[4]某次实验一同学将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了，因为近视眼镜是凹透镜，会将光线发散，能使像成的光屏的后面，所以应该将光屏向后移动，远离凸透镜，才能在光屏上看到烛焰清晰的像。
4． 缩小 照相机 完整烛焰的像 近视 不能
【详解】（1）[1][2]凸透镜的焦距是10cm，图中蜡烛距凸透镜30cm，物距大于2倍焦距，成倒立、缩小的实像，照相机就是根据这个原理制成的。
（2）[3]不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像，只是此时像比手指指尖触摸前的像要暗一些。
（3）[4]在凸透镜左侧加一个镜片，光屏上的成像不再清晰。保持其他元件不动，向远离凸透镜方向适当移动光屏后又可在光屏上看到清晰的像，说明此镜片对光线有发散作用，即加入的镜片为近视眼镜镜片（凹透镜）。
（4）[5]若将50cm处的凸透镜换成薄玻璃板，将蜡烛和光屏放在如图乙所示的位置，则此时研究平面镜成像，平面镜成正立等大的虚像，因为虚像不能在光屏上承接，所以光屏上不能出现烛焰的像。
5． 同一高度 缩小 照相机
【详解】（1）[1]在“探究凸透镜成像的规律”的实验中，为了使像成在光屏的中央，实验前要调整烛焰、凸透镜中心和光屏中心大致在同一高度。
（2）[2][3]如图甲，此时物距大于像距，根据凸透镜成像规律，则有物距大于两倍焦距，像距在一倍焦距和两倍焦距之间，所成的像是倒立、缩小的实像。应用这一成像规律，可以制成照相机。
（3）[4]过光心的入射光经凸透镜折射后，出射光方向不变，光路图如图所示：

6． B 异侧 A
【详解】（1）[1]AC．凸透镜表面沾满了灰尘，因为灰尘是颗粒，用手擦拭或用毛巾擦，可能会划伤显凸透镜，故AC不符合题意；
B．先用水冲洗，再用柔软纸巾轻轻沿着一个方向擦可减少对凸透镜的划伤，故B符合题意。
故选B。
（2）[2]在光屏上成像，即成的是实像，是来自烛焰的光通过凸透镜折射后会聚在光屏上形成的，所以必须将蜡烛和光屏安放在凸透镜的异侧，并且烛焰、光心和光屏的中心在同一水平直线上。
（3）[3]做完实验后，将凸透镜平放在物理课本封面上，课本与凸透镜的距离很近，小于一倍焦距，根据凸透镜成像的规律，此时通过透镜看到书名《物理》的“物”成正立、放大的虚像。故A符合题意，BCD不符合题意。
故选A。
7． 相同 像与物体大小相等 不同意，刻度尺的刻度线应紧贴被测物体，而像与刻度尺有一段距离 反射 见解析
【详解】（1）[1][2]选用两支完全相同的蜡烛，将蜡烛B放在蜡烛A的像的位置处，对比蜡烛B和蜡烛A成的像，可以发现二者完全重合，说明像与物体大小相等。
（2）[3]由图可知，刻度尺与蜡烛A的像有一段距离，根据刻度尺的使用规范可知，使用刻度尺时，刻度尺应紧贴被测物体，故不同意小聪的方法。
（3）[4]平面镜成像是由光的反射形成的，光在玻璃板和平面镜的表面发生反射，反射光线的反向延长线会聚成我们人眼看到的蜡烛的虚像。
[5]平面镜只反射光，而玻璃板除反射外还有部分光发生折射，故玻璃板反射的光比平面镜少.，玻璃板中成的像看起来稍暗些。
8． 同一 30°
【详解】（1）[1]先不折转光屏时，法线ON左侧光屏上能观察到反射光线，再将左侧光屏沿ON向后转动，呈现反射光线的左侧光屏和呈现入射光线的右侧光屏不在同一平面内，所以在左侧光屏上观察不到反射光线，但反射光线和入射光线仍在一个平面内。这说明光的反射现象中，反射光线、入射光线和法线在同一平面内。
（2）[2]小林使入射光线与平面镜间的夹角为60°时，此时入射角为30°，根据光的反射定律可得，反射角大小应为30°。
9． 3 B 凹 抽取 更小 见解析

【详解】（1）[1]由题意可知，图乙所示的2号凸透镜模拟晶状体，近视眼成像在视网膜前，近视眼的晶状体比正常人眼睛的晶状体对光的会聚能力更强，故模拟近视眼视物情况，选择图乙中的3号透镜替代2号透镜安装在光具座上后，光屏上的像变模糊。
（2）[2][3]矫正近视眼使用凹透镜，将凹透镜放置于物与凸透镜之间，使成的像正好处于视网膜处，即应将水透镜置于光具座上的B点。当使用的凹透镜焦距合适时，光屏上呈现清晰的像，近视眼的成像情况得到改善。
（3）[4]更换焦距更小的凸透镜模拟近视程度更严重的眼睛晶状体，物成的像在视网膜之前，且距离视网膜更远，使用凹透镜改善视网膜情况时，应使用对光线发散能力更强的凹透镜，即可用注射器抽取适量水。
（4）[5][6]近视程度更严重的同学，其晶状体焦距更小，对光的会聚能力更强，故需用对光发散能力更强、焦距更小的凹透镜矫正。
10． 10.0 放大 投影仪 B 远视
【详解】（1）[1]由图可知，平行光线经过凸透镜后会聚于一点，这一点就是焦点；焦点到光心的距离是焦距，由图可知，该凸透镜的焦距为
f=50.0cm-40.0cm=10.0cm
（2）[2][3]由乙图可知，物距u=15.0cm，由于f2f
此时恰好在光屏上得到烛焰清晰的像，根据凸透镜成像规律，此像是倒立、缩小的实像。
（4）[5]在如图乙所示实验情形下，如果保持蜡烛和光屏的位置不变，把凸透镜移到光具座上35cm刻线处，此时的物距为
u′=50.0cm-35.0cm=15.0cm
因物距大于1倍焦距小于2倍焦距，成倒立放大的实像，生活中的投影仪就是利用这一原理工作的。
（5）[6]在如图乙所示实验情形下，如果保持凸透镜和光屏的位置不变，将蜡烛适当远离凸透镜，即物距变大，则像距变小，即像成在光屏的前面，发现光屏上烛焰的像变得模糊不清，此现象可以体现近视眼的成像情况。
