2023年北京初三一模物理分类汇编：测量导体的电阻

这是一份2023年北京初三一模物理分类汇编：测量导体的电阻，共5页。试卷主要包含了实验题，填空题等内容，欢迎下载使用。

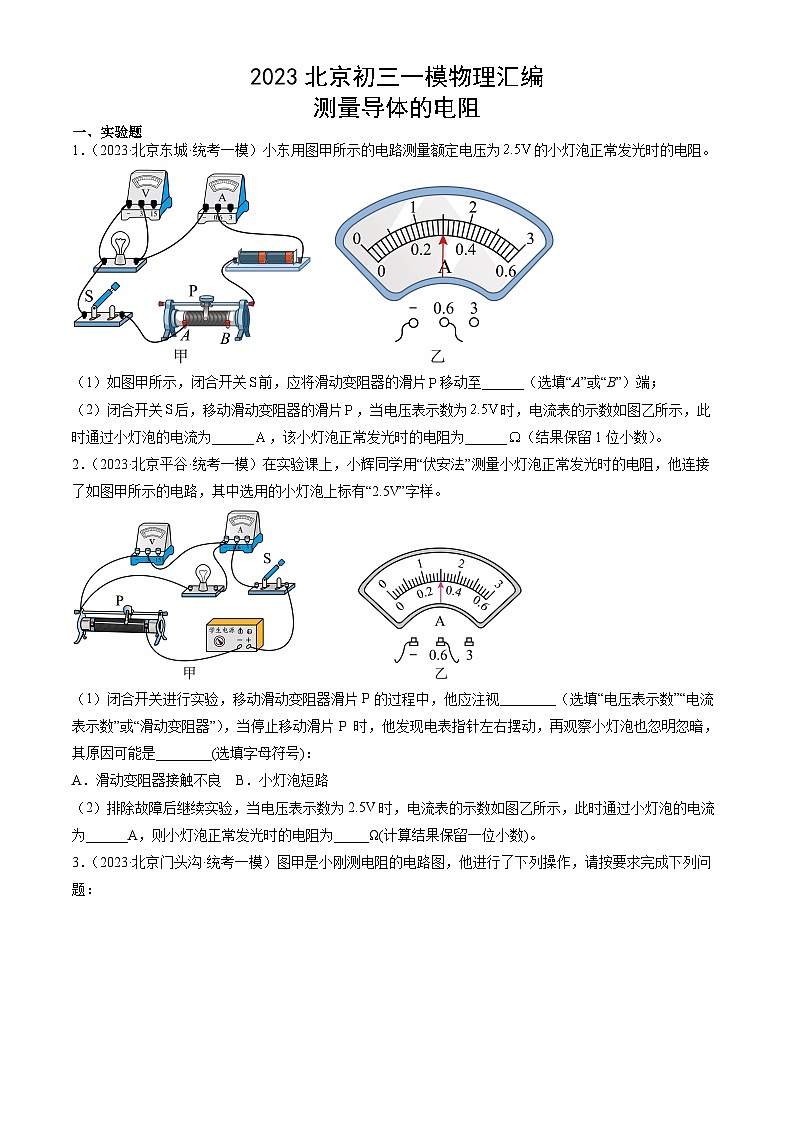

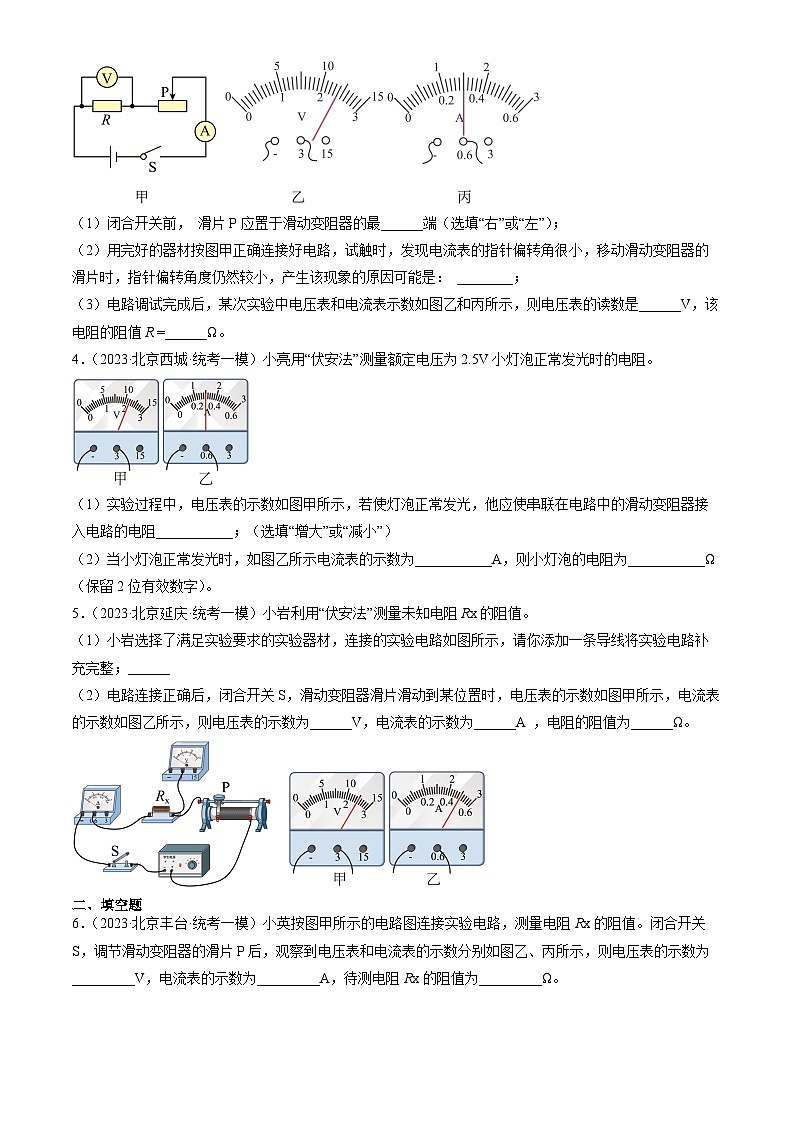

2023北京初三一模物理汇编测量导体的电阻一、实验题1．（2023·北京东城·统考一模）小东用图甲所示的电路测量额定电压为的小灯泡正常发光时的电阻。（1）如图甲所示，闭合开关前，应将滑动变阻器的滑片移动至______（选填“A”或“B”）端；（2）闭合开关后，移动滑动变阻器的滑片，当电压表示数为时，电流表的示数如图乙所示，此时通过小灯泡的电流为______，该小灯泡正常发光时的电阻为______（结果保留1位小数）。2．（2023·北京平谷·统考一模）在实验课上，小辉同学用“伏安法”测量小灯泡正常发光时的电阻，他连接了如图甲所示的电路，其中选用的小灯泡上标有“2.5V”字样。（1）闭合开关进行实验，移动滑动变阻器滑片P的过程中，他应注视________（选填“电压表示数”“电流表示数”或“滑动变阻器”），当停止移动滑片P 时，他发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是________(选填字母符号)：A．滑动变阻器接触不良    B．小灯泡短路（2）排除故障后继续实验，当电压表示数为2.5V时，电流表的示数如图乙所示，此时通过小灯泡的电流为______A，则小灯泡正常发光时的电阻为_____Ω(计算结果保留一位小数)。3．（2023·北京门头沟·统考一模）图甲是小刚测电阻的电路图，他进行了下列操作，请按要求完成下列问题：     （1）闭合开关前， 滑片P应置于滑动变阻器的最______端（选填“右”或“左”）；（2）用完好的器材按图甲正确连接好电路，试触时，发现电流表的指针偏转角很小，移动滑动变阻器的滑片时，指针偏转角度仍然较小，产生该现象的原因可能是： ________；（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则电压表的读数是______V，该电阻的阻值R =______Ω。4．（2023·北京西城·统考一模）小亮用“伏安法”测量额定电压为2.5V小灯泡正常发光时的电阻。（1）实验过程中，电压表的示数如图甲所示，若使灯泡正常发光，他应使串联在电路中的滑动变阻器接入电路的电阻___________；（选填“增大”或“减小”）（2）当小灯泡正常发光时，如图乙所示电流表的示数为___________A，则小灯泡的电阻为___________Ω（保留2位有效数字）。5．（2023·北京延庆·统考一模）小岩利用“伏安法”测量未知电阻Rx的阻值。（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图所示，请你添加一条导线将实验电路补充完整；______（2）电路连接正确后，闭合开关S，滑动变阻器滑片滑动到某位置时，电压表的示数如图甲所示，电流表的示数如图乙所示，则电压表的示数为______V，电流表的示数为______A ，电阻的阻值为______Ω。二、填空题6．（2023·北京丰台·统考一模）小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为_________V，电流表的示数为_________A，待测电阻Rx的阻值为_________Ω。
参考答案1．     B     0.3     8.3【详解】（1）[1]如图甲所示，为了保护电路，闭合开关前，应将滑动变阻器的滑片移动至阻值最大的B端。（2）[2]由图甲得，电流表测量灯泡电流，电流表的量程选择0~0.6A，分度值为0.02A，示数为0.3A，即此时通过小灯泡的电流为0.3A。[3]由欧姆定律得，该小灯泡正常发光时的电阻2．     电压表示数     A     0.3     8.3【详解】（1）[1][2]“伏安法”测量小灯泡正常发光时的电阻时，移动滑动变阻器的滑片P，要让小灯泡在额定电压下工作，所以眼睛要注视电压表的示数，电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是滑动变阻器接触不良，不可能是灯泡短路，如果灯泡短路，灯泡不会发光，故A符合题意，B不符合题意。故选A。（2）[3][4]由乙图可知，电流表选用0~0.6A的量程，分度值为0.02A，则电流表的读数为0.3A，通过小灯泡的电流是0.3A，则小灯泡正常发光时的电阻为3．     右     电流表选择的量程太大     2.4     8【详解】（1）[1]闭合开关前，滑动变阻器的滑片P应置于最右端，即阻值最大处，目的是保护电路;（2）[2]小刚同学用完好的器材按图甲正确连接好电路，“试触” 时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小，产生该现象的原因可能是电流表量程选大了；（3）[3][4]某次实验中电压表和电流表示数如图乙和丙所示，电压表选用小量程，分度值为0.1V，被测电阻两端的电压为2.4V；电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律得，该电阻的阻值为4．     减小     0.3     8.3【详解】（1）[1]电压表的示数如图甲所示，此时电压小于灯泡的额定电压，应当使小灯泡的电压增大，则要减小滑动变阻器两端电压。根据串联分压的特点，应使串联在电路中的滑动变阻器接入电路的电阻减小。（2）[2]由图乙可知，电流表使用量程为“0~0.6A”，分度值为0.02A，因此读数为0.3A。[3]根据欧姆定律可得，小灯泡的电阻为5．          2.5     0.5     5【详解】(1)[1]由图知，大部分用电器已经正确连接，只要取一条导线将电压表和待测电阻左端的两个接线柱连接即可。实物连接如下：(2)[2]电压表选择的是0～3V量程，对应的分度值为0.1V，此时的示数为2.5V。[3][4]电流表选择的是0～0.6A量程，对应的分度值为0.02A，此时的电流为0.5A；待测电阻阻值为考点：伏安法测电阻的探究实验6．     2     0.5     4【详解】[1]由图乙可知电压表选用的是0~3V量程，指针刚好指在2V刻线位置，因此电压为2V。[2]由图丙可知，电流表选用的是0~0.6A量程，指针刚好指在0.4和0.6中间，因此示数为0.5A。[3]已知Rx的电压和电流，可求得Rx的电阻为
