2023年北京初三一模物理分类汇编：串联电路和并联电路章节综合

这是一份2023年北京初三一模物理分类汇编：串联电路和并联电路章节综合，共10页。试卷主要包含了单选题，实验题，计算题，填空题等内容，欢迎下载使用。

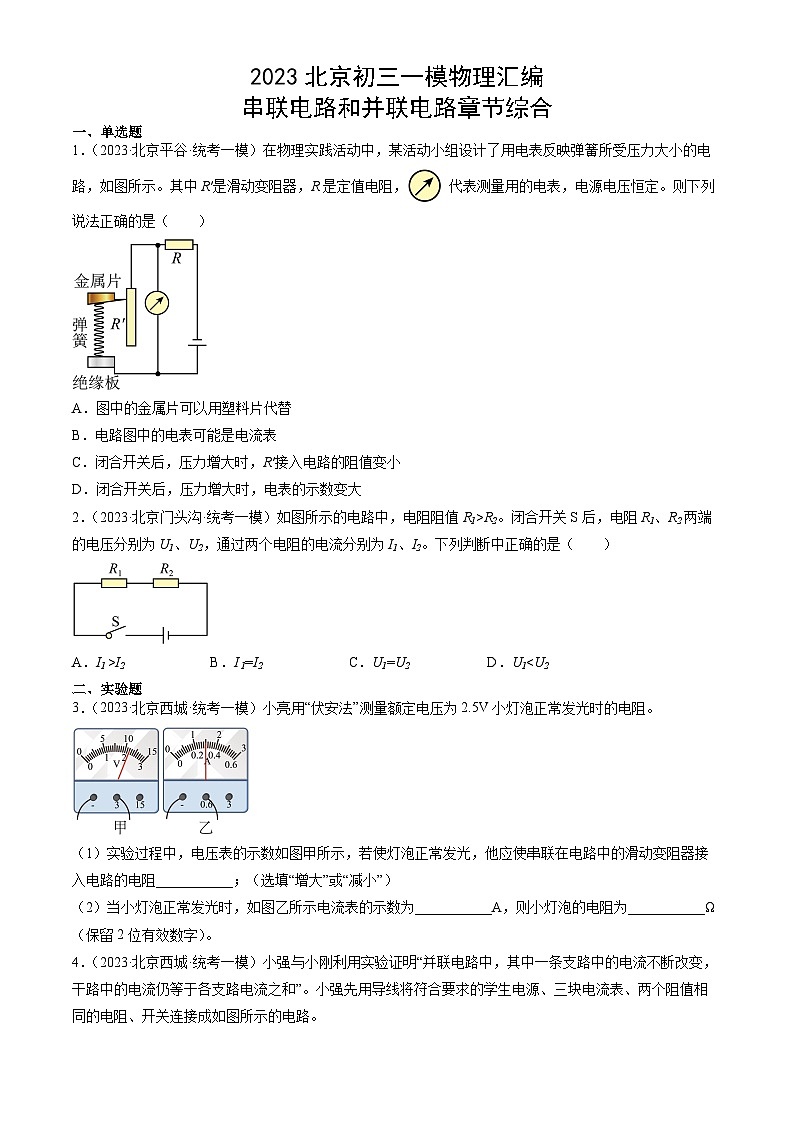

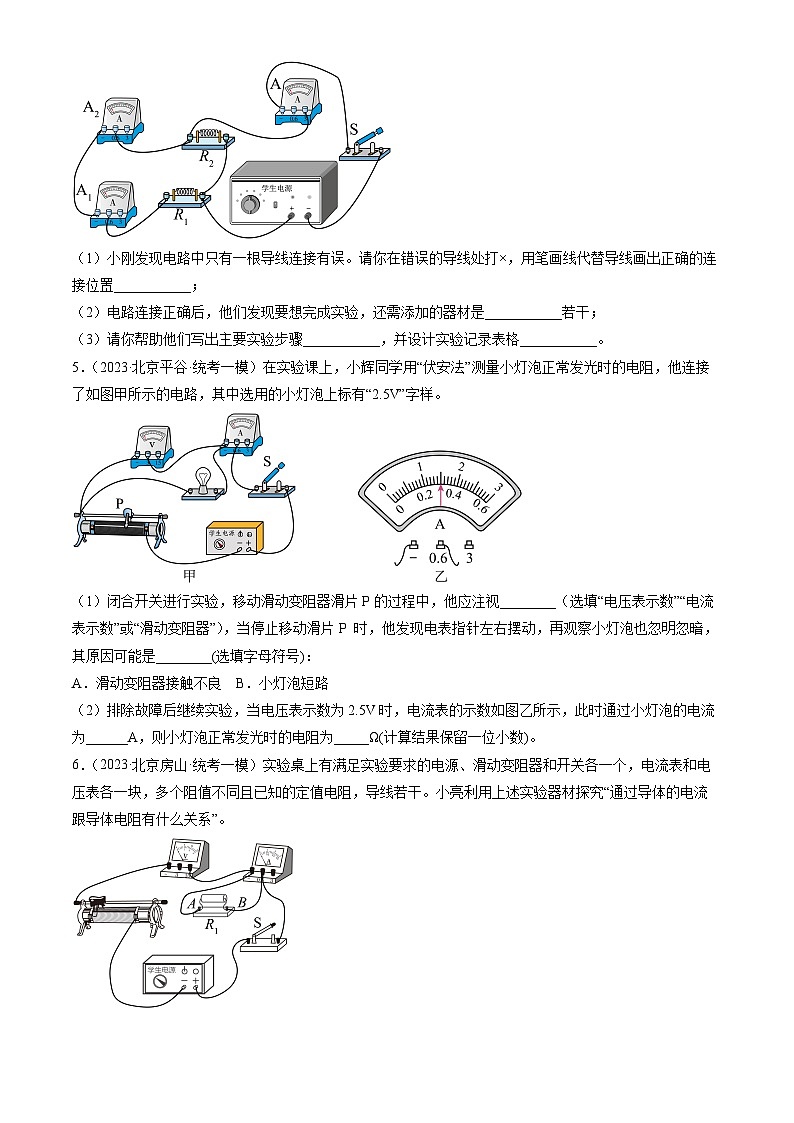

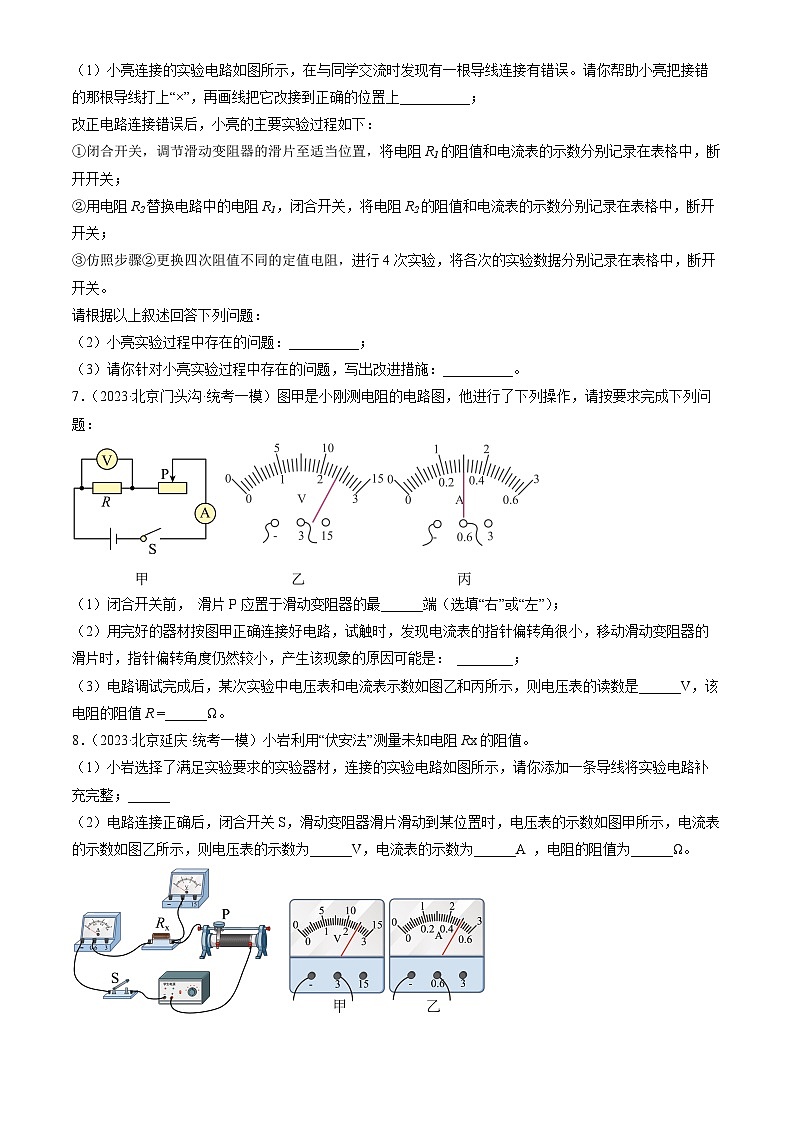

2023北京初三一模物理汇编串联电路和并联电路章节综合一、单选题1．（2023·北京平谷·统考一模）在物理实践活动中，某活动小组设计了用电表反映弹簧所受压力大小的电路，如图所示。其中R′是滑动变阻器，R是定值电阻， 代表测量用的电表，电源电压恒定。则下列说法正确的是（　　）             A．图中的金属片可以用塑料片代替B．电路图中的电表可能是电流表C．闭合开关后，压力增大时，R′接入电路的阻值变小D．闭合开关后，压力增大时，电表的示数变大2．（2023·北京门头沟·统考一模）如图所示的电路中，电阻阻值R1>R2。闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。下列判断中正确的是（　　）A．I1 >I2 B．I 1=I2 C．U1=U2 D．U1<U2二、实验题3．（2023·北京西城·统考一模）小亮用“伏安法”测量额定电压为2.5V小灯泡正常发光时的电阻。（1）实验过程中，电压表的示数如图甲所示，若使灯泡正常发光，他应使串联在电路中的滑动变阻器接入电路的电阻___________；（选填“增大”或“减小”）（2）当小灯泡正常发光时，如图乙所示电流表的示数为___________A，则小灯泡的电阻为___________Ω（保留2位有效数字）。4．（2023·北京西城·统考一模）小强与小刚利用实验证明“并联电路中，其中一条支路中的电流不断改变，干路中的电流仍等于各支路电流之和”。小强先用导线将符合要求的学生电源、三块电流表、两个阻值相同的电阻、开关连接成如图所示的电路。（1）小刚发现电路中只有一根导线连接有误。请你在错误的导线处打×，用笔画线代替导线画出正确的连接位置___________；（2）电路连接正确后，他们发现要想完成实验，还需添加的器材是___________若干；（3）请你帮助他们写出主要实验步骤___________，并设计实验记录表格___________。5．（2023·北京平谷·统考一模）在实验课上，小辉同学用“伏安法”测量小灯泡正常发光时的电阻，他连接了如图甲所示的电路，其中选用的小灯泡上标有“2.5V”字样。（1）闭合开关进行实验，移动滑动变阻器滑片P的过程中，他应注视________（选填“电压表示数”“电流表示数”或“滑动变阻器”），当停止移动滑片P 时，他发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是________(选填字母符号)：A．滑动变阻器接触不良    B．小灯泡短路（2）排除故障后继续实验，当电压表示数为2.5V时，电流表的示数如图乙所示，此时通过小灯泡的电流为______A，则小灯泡正常发光时的电阻为_____Ω(计算结果保留一位小数)。6．（2023·北京房山·统考一模）实验桌上有满足实验要求的电源、滑动变阻器和开关各一个，电流表和电压表各一块，多个阻值不同且已知的定值电阻，导线若干。小亮利用上述实验器材探究“通过导体的电流跟导体电阻有什么关系”。（1）小亮连接的实验电路如图所示，在与同学交流时发现有一根导线连接有错误。请你帮助小亮把接错的那根导线打上“×”，再画线把它改接到正确的位置上__________；改正电路连接错误后，小亮的主要实验过程如下：①闭合开关，调节滑动变阻器的滑片至适当位置，将电阻R1的阻值和电流表的示数分别记录在表格中，断开开关；②用电阻R2替换电路中的电阻R1，闭合开关，将电阻R2的阻值和电流表的示数分别记录在表格中，断开开关；③仿照步骤②更换四次阻值不同的定值电阻，进行4次实验，将各次的实验数据分别记录在表格中，断开开关。请根据以上叙述回答下列问题：（2）小亮实验过程中存在的问题：__________；（3）请你针对小亮实验过程中存在的问题，写出改进措施：__________。7．（2023·北京门头沟·统考一模）图甲是小刚测电阻的电路图，他进行了下列操作，请按要求完成下列问题：     （1）闭合开关前， 滑片P应置于滑动变阻器的最______端（选填“右”或“左”）；（2）用完好的器材按图甲正确连接好电路，试触时，发现电流表的指针偏转角很小，移动滑动变阻器的滑片时，指针偏转角度仍然较小，产生该现象的原因可能是： ________；（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则电压表的读数是______V，该电阻的阻值R =______Ω。8．（2023·北京延庆·统考一模）小岩利用“伏安法”测量未知电阻Rx的阻值。（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图所示，请你添加一条导线将实验电路补充完整；______（2）电路连接正确后，闭合开关S，滑动变阻器滑片滑动到某位置时，电压表的示数如图甲所示，电流表的示数如图乙所示，则电压表的示数为______V，电流表的示数为______A ，电阻的阻值为______Ω。三、计算题9．（2023·北京朝阳·统考一模）小阳设计了一种测定油箱内油量的模拟装置，如图所示。是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子，当油箱中的油量变化时，电流表的示数随之变化。电源电压为12V且保持不变，滑片P在R的两端之间滑动，电流表示数的变化范围为0.3~0.5A。求：（1）滑片P在最上端时，通过的电流；（2）的阻值；（3）当电流表示数变小时，油箱中的油量如何变化？并说明理由。10．（2023·北京丰台·统考一模）如图所示的电路，电源两端的电压U保持不变。电阻的阻值是10Ω。当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是0.9A．求：（1）电源电压；（2）电阻R1的阻值。四、填空题11．（2023·北京丰台·统考一模）小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为_________V，电流表的示数为_________A，待测电阻Rx的阻值为_________Ω。12．（2023·北京房山·统考一模）小华在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图像，如图所示。请根据图像判断，当U1为3.6V时，U2为__________V。
参考答案1．D【详解】A．塑料是绝缘体，金属片用塑料片代替后，电路中没有电流流过，故A错误；B．由图可得，电表与滑动变阻器并联，所以电表可能是电压表，故B错误；CD．闭合开关后，压力增大时，滑动变阻器接入电路的电阻增大，由于滑动变阻器与定值电阻串联，由欧姆定律可知电路中的电流减小，定值电阻两端的电压减小，电源电压不变，滑动变阻器所分电压增大，电表的示数也增大，故C错误，D正确。故选D。2．B【详解】由图知，闭合开关S，电阻R1、R2串联，串联电路中各处电流都相等，即I1=I2；又因为R1>R2，由U=IR可知：U1>U2，故ACD错误，B正确。故选B。3．     减小     0.3     8.3【详解】（1）[1]电压表的示数如图甲所示，此时电压小于灯泡的额定电压，应当使小灯泡的电压增大，则要减小滑动变阻器两端电压。根据串联分压的特点，应使串联在电路中的滑动变阻器接入电路的电阻减小。（2）[2]由图乙可知，电流表使用量程为“0~0.6A”，分度值为0.02A，因此读数为0.3A。[3]根据欧姆定律可得，小灯泡的电阻为4．          不同阻值的定值电阻     见解析     见解析【详解】（1）[1]电路中，正确的连接方法应该是，R1与R2并联，电流表A1与R1串联，测R1电流，电流表A2与R2串联，测R2电流，电流表A测干路电流，以上电路图中，电流表A2的连接方法错误，应当在R2支路上，与R2串联，如下图：（2）[2]要想证明：并联电路中，其中一条支路中的电流不断改变，干路中的电流仍等于各支路电流之和，需要用不同的定值电阻分别接入电路来改变电流。（3）[3][4]实验步骤：①闭合开关S，读取电流表A1、A2和A的示数I1、I2和I，并记录在表格中；②断开开关S，用不同阻值的电阻替换电阻R1，闭合开关S，读取电流表A1、A2和A的示数I1、I2和I，并记录在表格中；③仿照步骤②再做4次。实验记录表格：实验次数123456I1/A      I2/A      （I1+I2）/A      I/A      5．     电压表示数     A     0.3     8.3【详解】（1）[1][2]“伏安法”测量小灯泡正常发光时的电阻时，移动滑动变阻器的滑片P，要让小灯泡在额定电压下工作，所以眼睛要注视电压表的示数，电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是滑动变阻器接触不良，不可能是灯泡短路，如果灯泡短路，灯泡不会发光，故A符合题意，B不符合题意。故选A。（2）[3][4]由乙图可知，电流表选用0~0.6A的量程，分度值为0.02A，则电流表的读数为0.3A，通过小灯泡的电流是0.3A，则小灯泡正常发光时的电阻为6．          没有控制电阻两端电压一定     每次更换电阻后，调节滑动变阻器，使电压表示数一定【详解】（1）[1]实验中定值电阻和滑动变阻器串联，电流表应串联在电路中，电压表应并联在定值电阻两端，测定值电阻两端的电压，实物图连接如图所示：（2）[2]探究通过导体的电流跟导体电阻的关系，需要控制定值电阻两端的电压不变，由所给实验步骤可知，每次更换定值电阻后没有控制定值电阻两端的电压不变。（3）[3]探究通过导体的电流跟导体电阻的关系，需要控制定值电阻两端的电压不变，所以实验中每次更换定值电阻后，需要调节滑动变阻器，使得定值电阻两端的电压不变。7．     右     电流表选择的量程太大     2.4     8【详解】（1）[1]闭合开关前，滑动变阻器的滑片P应置于最右端，即阻值最大处，目的是保护电路;（2）[2]小刚同学用完好的器材按图甲正确连接好电路，“试触” 时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小，产生该现象的原因可能是电流表量程选大了；（3）[3][4]某次实验中电压表和电流表示数如图乙和丙所示，电压表选用小量程，分度值为0.1V，被测电阻两端的电压为2.4V；电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律得，该电阻的阻值为8．          2.5     0.5     5【详解】(1)[1]由图知，大部分用电器已经正确连接，只要取一条导线将电压表和待测电阻左端的两个接线柱连接即可。实物连接如下：(2)[2]电压表选择的是0～3V量程，对应的分度值为0.1V，此时的示数为2.5V。[3][4]电流表选择的是0～0.6A量程，对应的分度值为0.02A，此时的电流为0.5A；待测电阻阻值为考点：伏安法测电阻的探究实验9．（1）0.3A；（2）24Ω；（3）见解析【详解】解：（1）由图得电阻与R串联，是滑片P在最上端时，滑动变阻器接入电路中电阻最大，电路中电流最小，为0.3A，则通过的电流为0.3A。（2）当R接入电路中电阻为0时，此时只有工作，电路中电流最大，为0.5A，由欧姆定律得，的阻值（3）由得，电源电压不变，当电流表的示数变小时，电路中的总电阻变大，不变，滑动变阻器R接入电路的电阻增大，滑片P向上移动，浮子下降，油箱中的油量减少。答：（1）滑片P在最上端时，通过的电流0.3A；（2）的阻值24Ω。10．（1）3V；（2）5Ω【详解】解：由电路图可知，闭合开关S后，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。（1）因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流因并联电路中各支路两端电压相等，电源的电压（2）电阻R1的阻值答：（1）电源电压是3V；（2）电阻R1的阻值是5Ω。11．     2     0.5     4【详解】[1]由图乙可知电压表选用的是0~3V量程，指针刚好指在2V刻线位置，因此电压为2V。[2]由图丙可知，电流表选用的是0~0.6A量程，指针刚好指在0.4和0.6中间，因此示数为0.5A。[3]已知Rx的电压和电流，可求得Rx的电阻为12．2.4【详解】由图像可知，当U1增大时，U2减小，根据串联电路电压规律和并联电路电压规律可知，两个电阻的连接方式为串联，当时，；当时，，由此可知，串联电路总电压为6V，根据串联电路电压规律可知，电压U2与电压U1满足下列关系所以当U1为3.6V时，则
