2023年北京初三一模物理分类汇编：电磁学计算题

这是一份2023年北京初三一模物理分类汇编：电磁学计算题，共5页。试卷主要包含了计算题等内容，欢迎下载使用。

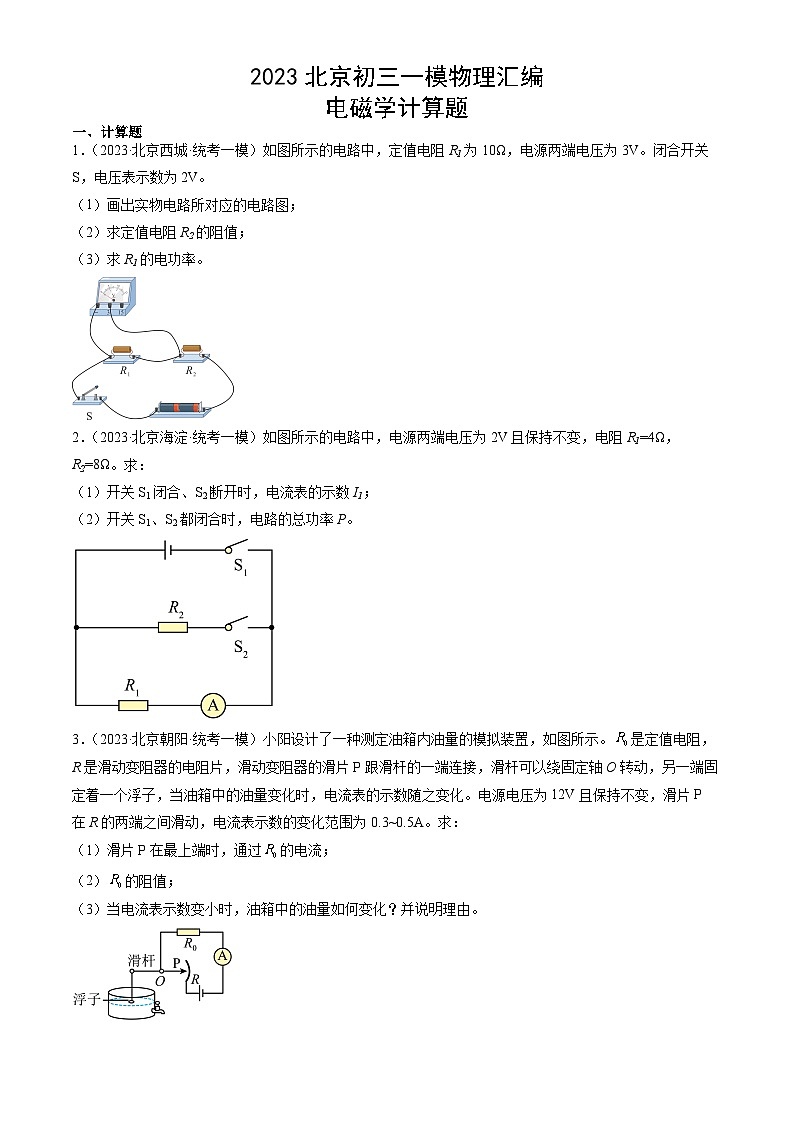

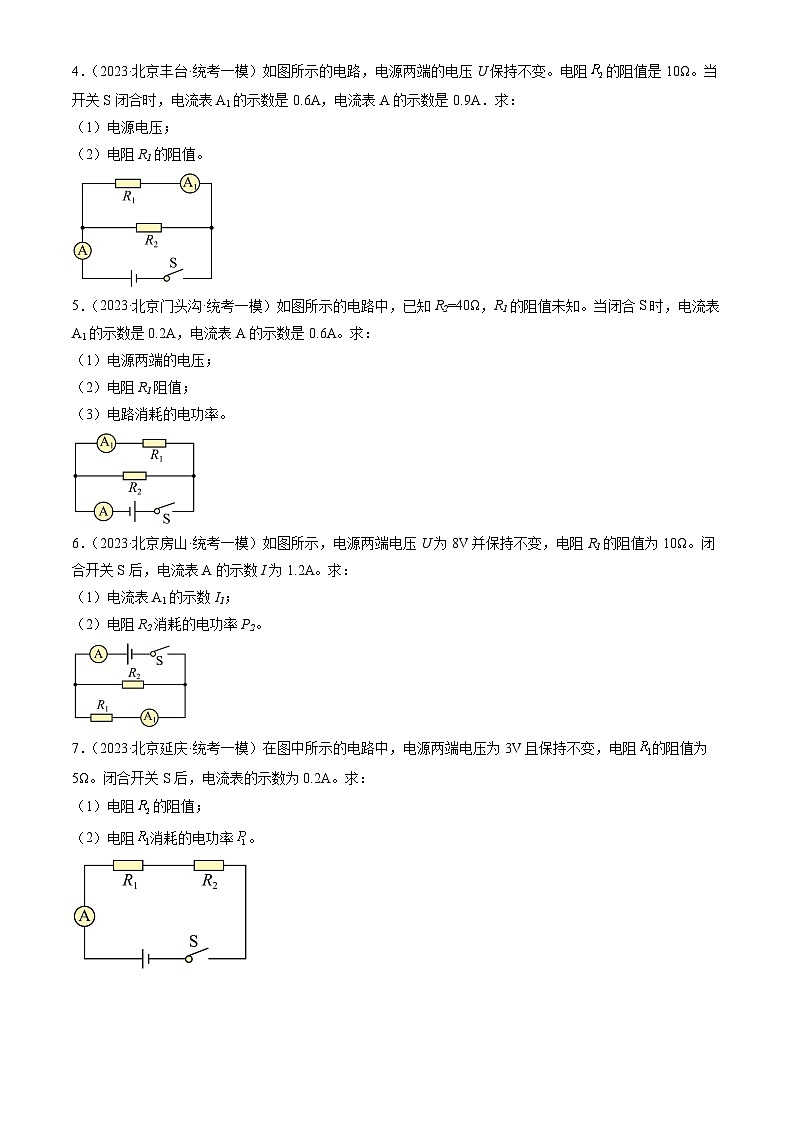

2023北京初三一模物理汇编电磁学计算题一、计算题1．（2023·北京西城·统考一模）如图所示的电路中，定值电阻R1为10Ω，电源两端电压为3V。闭合开关S，电压表示数为2V。（1）画出实物电路所对应的电路图；（2）求定值电阻R2的阻值；（3）求R1的电功率。2．（2023·北京海淀·统考一模）如图所示的电路中，电源两端电压为2V且保持不变，电阻R1=4Ω，R2=8Ω。求：（1）开关S1闭合、S2断开时，电流表的示数I1；（2）开关S1、S2都闭合时，电路的总功率P。3．（2023·北京朝阳·统考一模）小阳设计了一种测定油箱内油量的模拟装置，如图所示。是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子，当油箱中的油量变化时，电流表的示数随之变化。电源电压为12V且保持不变，滑片P在R的两端之间滑动，电流表示数的变化范围为0.3~0.5A。求：（1）滑片P在最上端时，通过的电流；（2）的阻值；（3）当电流表示数变小时，油箱中的油量如何变化？并说明理由。4．（2023·北京丰台·统考一模）如图所示的电路，电源两端的电压U保持不变。电阻的阻值是10Ω。当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是0.9A．求：（1）电源电压；（2）电阻R1的阻值。5．（2023·北京门头沟·统考一模）如图所示的电路中，已知R2=40Ω，R1的阻值未知。当闭合S时，电流表A1的示数是0.2A，电流表A的示数是0.6A。求：（1）电源两端的电压；（2）电阻R1阻值；（3）电路消耗的电功率。6．（2023·北京房山·统考一模）如图所示，电源两端电压U为8V并保持不变，电阻R1的阻值为10Ω。闭合开关S后，电流表A的示数I为1.2A。求：（1）电流表A1的示数I1；（2）电阻R2消耗的电功率P2。7．（2023·北京延庆·统考一模）在图中所示的电路中，电源两端电压为3V且保持不变，电阻的阻值为5Ω。闭合开关S后，电流表的示数为0.2A。求：（1）电阻的阻值；（2）电阻消耗的电功率。
参考答案1．（1） ；（2）；（3）0.4W【详解】解：（1）由实物图知道，定值电阻R1与R2串联，电压表串联R1两端的电压值，电路图如下（2）因串联电路中各处的电流相等，所以，电路中的电流等于通过的电流故定值电阻R2的阻值（3）电阻的电功率答：（1）电路图见解析；（2）求定值电阻R2的阻值是5Ω；（3）R1的电功率是0.4W。2．（1）0.5A；（2）1.5W【详解】解：（1）由图可知，开关S1闭合、S2断开时，电路中只有R1工作，则电流表示数（2）开关S1、S2都闭合时，R1与R2并联，通过电阻R2的电流电路的总功率P=U(I1+ I2)=2V×(0.5A+0.25A)=1.5W答：（1）电流表的示数I1为0.5A；（2）电路的总功率为1.5W。3．（1）0.3A；（2）24Ω；（3）见解析【详解】解：（1）由图得电阻与R串联，是滑片P在最上端时，滑动变阻器接入电路中电阻最大，电路中电流最小，为0.3A，则通过的电流为0.3A。（2）当R接入电路中电阻为0时，此时只有工作，电路中电流最大，为0.5A，由欧姆定律得，的阻值（3）由得，电源电压不变，当电流表的示数变小时，电路中的总电阻变大，不变，滑动变阻器R接入电路的电阻增大，滑片P向上移动，浮子下降，油箱中的油量减少。答：（1）滑片P在最上端时，通过的电流0.3A；（2）的阻值24Ω。4．（1）3V；（2）5Ω【详解】解：由电路图可知，闭合开关S后，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。（1）因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流因并联电路中各支路两端电压相等，电源的电压（2）电阻R1的阻值答：（1）电源电压是3V；（2）电阻R1的阻值是5Ω。5．（1）16V；（2）80Ω；（3）9.6W【详解】解：（1）由电路图可知，闭合开关S后，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流I2=I-I1=0.6A-0.2A=0.4A因并联电路中各支路两端电压相等，电源的电压U=U2=I2R2=0.4A×40Ω=16V（2）由并联电路电压的规律可知电阻R1两端的电压U1=U=16V电阻R1阻值（3）电路消耗的电功率P=UI=16V×0.6A=9.6W答：（1）电源两端的电压是16V；（2）电阻R1阻值是80Ω；（3）电路消耗的电功率是9.6W。6．（1）0.8A；（2）3.2W【详解】解：（1）由电路图得，两电阻并联，电流表A测量干路电流，电流表A1测量电阻R1的电流。因并联电路各支路两端电压相等，所以R1、R2两端的电压为8V。电流表A1的示数（2）通过R2的电流电阻R2消耗的电功率答：（1）电流表A1的示数I1为0.8A；（2）电阻R2消耗的电功率P2为3.2W。7．（1）10Ω；（2）0.2W【详解】解：（1）由电路图知，两个电阻串联连接，电流表测电路中的电流，据串联电路的电流特点知，电阻R1两端的电压U1=I1R1=IR1=0.2A×5Ω=1V电阻R2两端的电压U2=U-U1=3V-1V=2V电阻R2的阻值（2）电阻R1消耗的电功率答：（1）电阻R2的阻值为10Ω；（2）电阻R1消耗的电功率P1为0.2W。
