2023年北京初三一模物理分类汇编：电流和电路章节综合

这是一份2023年北京初三一模物理分类汇编：电流和电路章节综合，共6页。试卷主要包含了单选题，实验题，综合题等内容，欢迎下载使用。

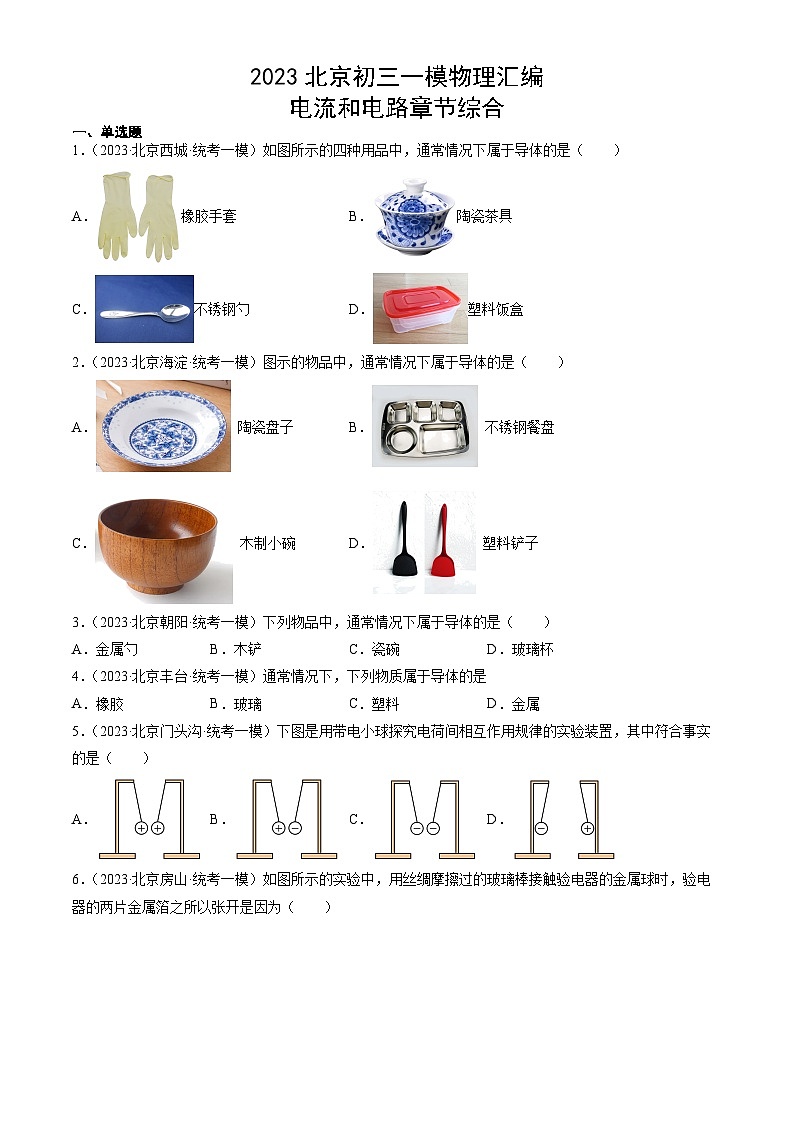

2023北京初三一模物理汇编电流和电路章节综合一、单选题1．（2023·北京西城·统考一模）如图所示的四种用品中，通常情况下属于导体的是（　　）A．橡胶手套 B．陶瓷茶具C．不锈钢勺 D．塑料饭盒2．（2023·北京海淀·统考一模）图示的物品中，通常情况下属于导体的是（　　）A． 陶瓷盘子 B． 不锈钢餐盘C． 木制小碗 D． 塑料铲子3．（2023·北京朝阳·统考一模）下列物品中，通常情况下属于导体的是（　　）A．金属勺 B．木铲 C．瓷碗 D．玻璃杯4．（2023·北京丰台·统考一模）通常情况下，下列物质属于导体的是A．橡胶 B．玻璃 C．塑料 D．金属5．（2023·北京门头沟·统考一模）下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（　　）A． B． C． D．6．（2023·北京房山·统考一模）如图所示的实验中，用丝绸摩擦过的玻璃棒接触验电器的金属球时，验电器的两片金属箔之所以张开是因为（　　）A．同种电荷相互排斥 B．异种电荷相互吸引 C．同种电荷相互吸引 D．异种电荷相互排斥7．（2023·北京延庆·统考一模）通常情况下，下列物品属于导体的是（　　）A．瓷碗 B．塑料盆 C．金属勺 D．玻璃杯8．（2023·北京延庆·统考一模）图示的情境中，下列说法中正确的是（　　）A．利用摩擦的方法可使塑料带有磁性B．用橡胶棒把验电器A和B连接起来，B的金属箔也会张开C．图示，两支外形相同的玻璃棒带电后，靠近时会相互排斥D．图表明，自由电子的定向移动方向为电流方向9．（2023·北京延庆·统考一模）如图所示电路中，当开关闭合后，会导致电源被短路的是（　　）A． B． C． D．二、实验题10．（2023·北京西城·统考一模）小强与小刚利用实验证明“并联电路中，其中一条支路中的电流不断改变，干路中的电流仍等于各支路电流之和”。小强先用导线将符合要求的学生电源、三块电流表、两个阻值相同的电阻、开关连接成如图所示的电路。（1）小刚发现电路中只有一根导线连接有误。请你在错误的导线处打×，用笔画线代替导线画出正确的连接位置___________；（2）电路连接正确后，他们发现要想完成实验，还需添加的器材是___________若干；（3）请你帮助他们写出主要实验步骤___________，并设计实验记录表格___________。三、综合题11．（2023·北京朝阳·统考一模）（1）如图1所示，一束光贴着垂直于平面镜的纸板，从A点射到平面镜上的O点，ON是法线，入射角。已知纸板上，，。则入射光线AO的反射光线将沿着图中______方向射出；（2）如图2所示，电流表的示数为______A。
参考答案1．C【详解】ABD．橡胶手套、陶瓷茶具、塑料饭盒不易导电，属于绝缘体，故ABD不符合题意；C．不锈钢勺的材料是金属，属于导体，故C符合题意。故选C。2．B【详解】A．陶瓷盘的材料是陶瓷，不容易导电，属于绝缘体，故A不符合题意；B．不锈钢餐盘的材料是金属，容易导电，属于导体，故B符合题意；C．木制小碗的材料是木材，不容易导电，属于绝缘体，故C不符合题意；D．塑料铲子的材料是塑料，不容易导电，属于绝缘体，故D不符合题意。故选B。3．A【详解】A．金属勺会导电，是导体，故A符合题意；BCD．木铲、瓷碗、玻璃杯不会导电，是绝缘体，故BCD不符合题意。故选A。4．D【详解】在通常情况下，塑料、玻璃、橡胶不容易导电属于绝缘体，金属容易导电是导体，故D符合题意5．B【详解】电荷间的作用规律是同种电荷之间相互排斥，异种电荷之间相互吸引。A．同种正电荷之间应相互排斥，两球应该远离，故A不符合题意；B．正、负异种电荷之间应相互吸引，两球相互靠近，故B符合题意；C．同种负电荷之间应相互排斥，两球应该远离，故C不符合题意；D．正、负异种电荷之间应相互吸引，两球应该相互靠近，故D不符合题意。故选B。6．A【详解】用丝绸摩擦过的玻璃棒带正电，故用它去接触验电器的金属球时，验电器也带上正电，即验电器的金属球和两个金属箔片上都带上了正电，由于同种电荷相互排斥，故其两个金属箔片会张开，故A符合题意，BCD不符合题意。故选A。7．C【详解】ABD．瓷碗、塑料盆、玻璃杯不容易导电，是绝缘体，故ABD不符合题意；C．金属勺容易导电，是导体，故C符合题意。故选C。8．C【详解】A．利用摩擦的方法可使塑料带静电，这是摩擦起电现象，故A错误；B．橡胶棒是绝缘体，不能导电，因此验电器A的电荷不导到B，B的金属箔不会张开，故B错误；C．与丝绸摩擦过的玻璃棒带正电，根据同种电荷相互排斥，因此两个玻璃棒靠近时会相互排斥，故C正确；D．物理学规定，正电荷定向移动方向为电流方向，自由电子是负电荷，其定向移动方向与电流方向相反，故D错误。故选C。9．D【详解】电源短路是指电流不经用电器，直接从电源的正极流向负极，此时电路中的电流会很大。A．图中电流由电源正极出发，经灯泡L1、 L2和开关S回到电源负极，当开关闭合后，不会造成电源短路，故A不符合题意；B．图中电流由电源正极出发，经并联的L1、 L2，再经开关S，回到电源负极，当开关闭合后，不会造成电源短路，故B不符合题意；C．由图知道，灯泡L1与导线并联，形成短路，但图中电流由电源正极出发，经灯泡L2和开关S回到电源负极，当开关闭合后，不会造成电源短路，故C不符合题意；D．由图知道， L1与 L2串联，然后与导线并联，导线将两灯短路；当开关闭合后，使电流不经用电器，直接从电源的正极经导线、开关流向负极，形成电源短路，故D符合题意。故选D。10．          不同阻值的定值电阻     见解析     见解析【详解】（1）[1]电路中，正确的连接方法应该是，R1与R2并联，电流表A1与R1串联，测R1电流，电流表A2与R2串联，测R2电流，电流表A测干路电流，以上电路图中，电流表A2的连接方法错误，应当在R2支路上，与R2串联，如下图：（2）[2]要想证明：并联电路中，其中一条支路中的电流不断改变，干路中的电流仍等于各支路电流之和，需要用不同的定值电阻分别接入电路来改变电流。（3）[3][4]实验步骤：①闭合开关S，读取电流表A1、A2和A的示数I1、I2和I，并记录在表格中；②断开开关S，用不同阻值的电阻替换电阻R1，闭合开关S，读取电流表A1、A2和A的示数I1、I2和I，并记录在表格中；③仿照步骤②再做4次。实验记录表格：实验次数123456I1/A      I2/A      （I1+I2）/A      I/A      11．     OC     0.5【详解】（1）[1]根据反射定律，反射角等于入射角。入射角为45°，则反射角也为45°。因此反射光线为OC。（2）[2]电流表的量程为0~0.6A，分度值为0.02A，图2的示数为0.5A。
