2023年北京初三一模物理分类汇编：电与磁章节综合

这是一份2023年北京初三一模物理分类汇编：电与磁章节综合，共7页。试卷主要包含了单选题，多选题，填空题，实验题，作图题等内容，欢迎下载使用。

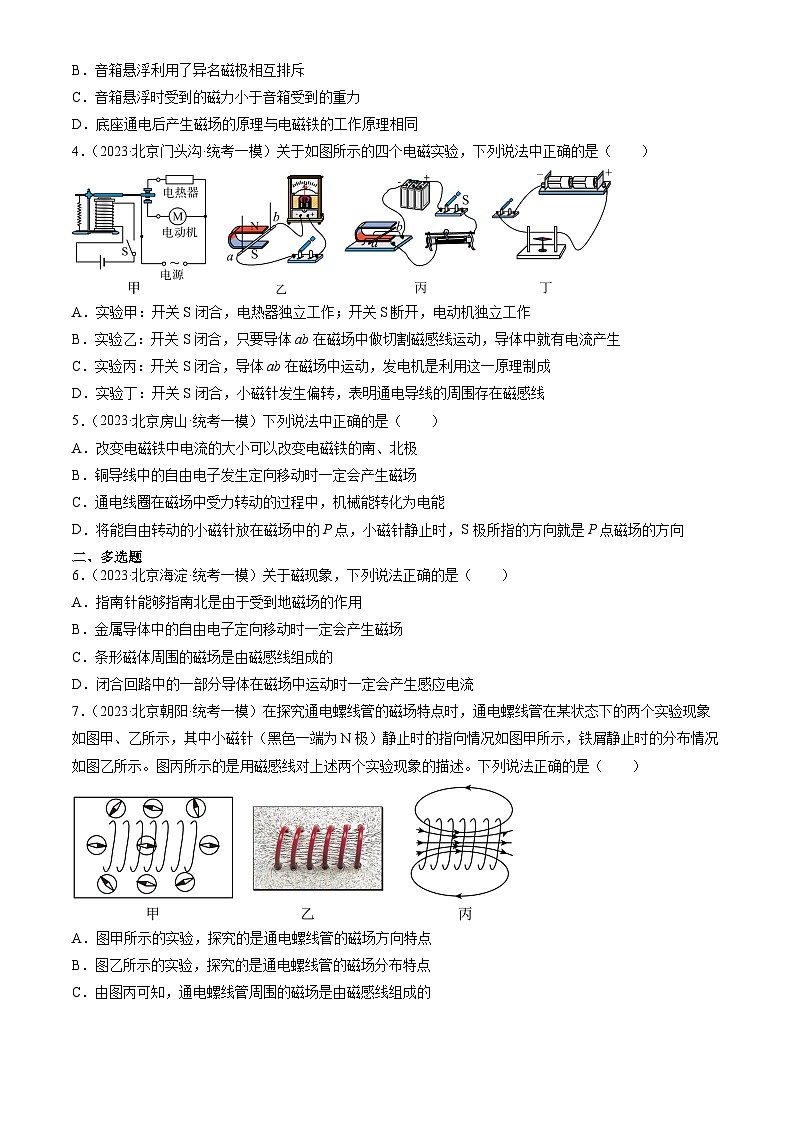

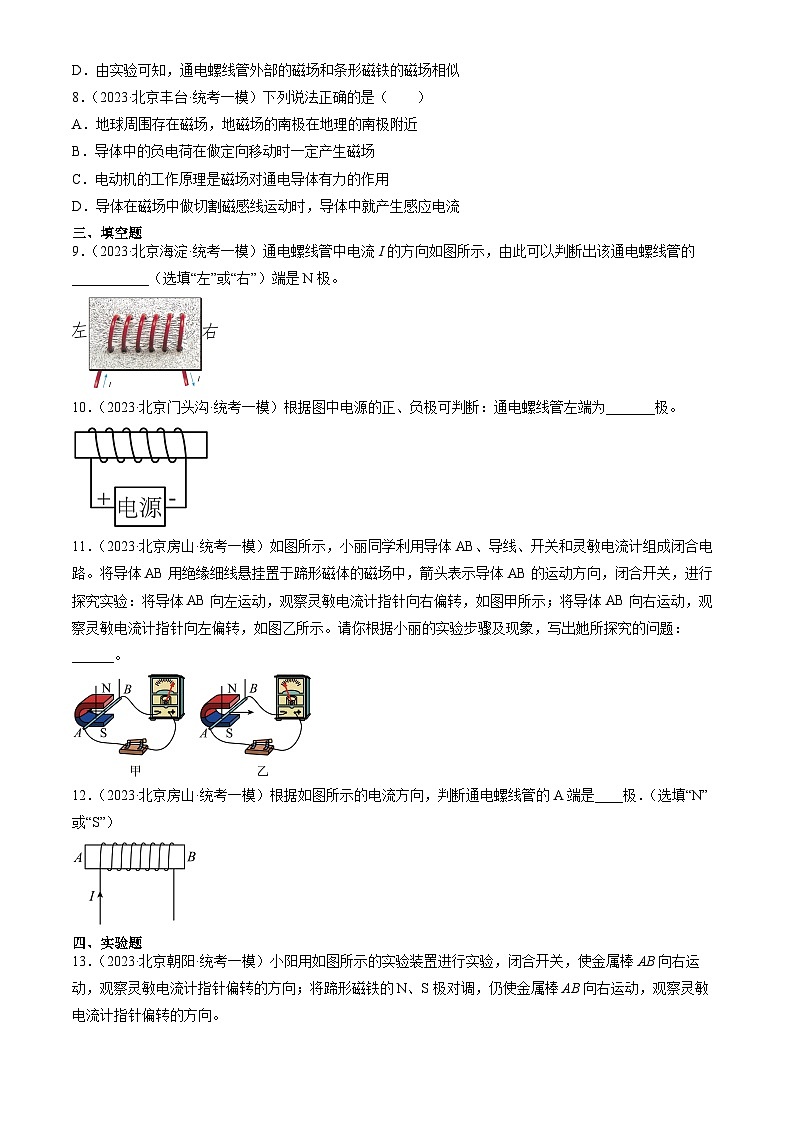

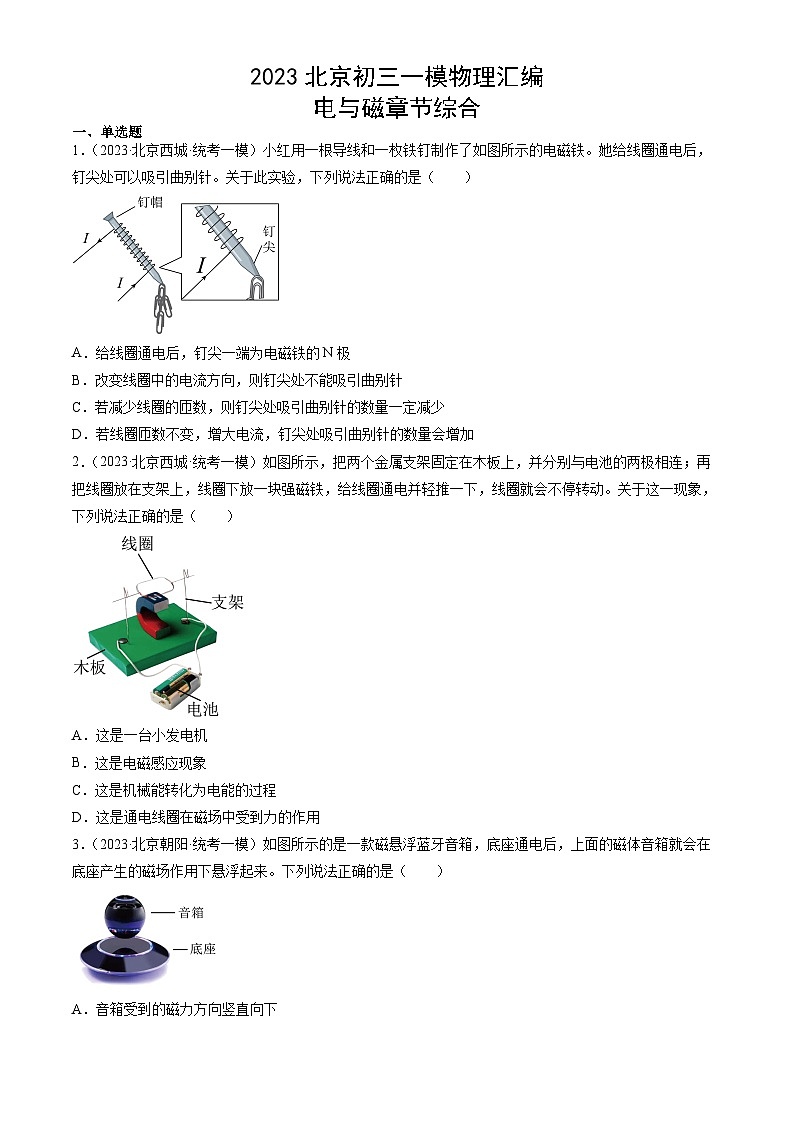

2023北京初三一模物理汇编电与磁章节综合一、单选题1．（2023·北京西城·统考一模）小红用一根导线和一枚铁钉制作了如图所示的电磁铁。她给线圈通电后，钉尖处可以吸引曲别针。关于此实验，下列说法正确的是（　　）A．给线圈通电后，钉尖一端为电磁铁的N极B．改变线圈中的电流方向，则钉尖处不能吸引曲别针C．若减少线圈的匝数，则钉尖处吸引曲别针的数量一定减少D．若线圈匝数不变，增大电流，钉尖处吸引曲别针的数量会增加2．（2023·北京西城·统考一模）如图所示，把两个金属支架固定在木板上，并分别与电池的两极相连；再把线圈放在支架上，线圈下放一块强磁铁，给线圈通电并轻推一下，线圈就会不停转动。关于这一现象，下列说法正确的是（　　）A．这是一台小发电机B．这是电磁感应现象C．这是机械能转化为电能的过程D．这是通电线圈在磁场中受到力的作用3．（2023·北京朝阳·统考一模）如图所示的是一款磁悬浮蓝牙音箱，底座通电后，上面的磁体音箱就会在底座产生的磁场作用下悬浮起来。下列说法正确的是（　　）A．音箱受到的磁力方向竖直向下B．音箱悬浮利用了异名磁极相互排斥C．音箱悬浮时受到的磁力小于音箱受到的重力D．底座通电后产生磁场的原理与电磁铁的工作原理相同4．（2023·北京门头沟·统考一模）关于如图所示的四个电磁实验，下列说法中正确的是（　　）A．实验甲：开关S闭合，电热器独立工作；开关S断开，电动机独立工作B．实验乙：开关S闭合，只要导体ab在磁场中做切割磁感线运动，导体中就有电流产生C．实验丙：开关S闭合，导体ab在磁场中运动，发电机是利用这一原理制成D．实验丁：开关S闭合，小磁针发生偏转，表明通电导线的周围存在磁感线5．（2023·北京房山·统考一模）下列说法中正确的是（　　）A．改变电磁铁中电流的大小可以改变电磁铁的南、北极B．铜导线中的自由电子发生定向移动时一定会产生磁场C．通电线圈在磁场中受力转动的过程中，机械能转化为电能D．将能自由转动的小磁针放在磁场中的P点，小磁针静止时，S极所指的方向就是P点磁场的方向二、多选题6．（2023·北京海淀·统考一模）关于磁现象，下列说法正确的是（　　）A．指南针能够指南北是由于受到地磁场的作用B．金属导体中的自由电子定向移动时一定会产生磁场C．条形磁体周围的磁场是由磁感线组成的D．闭合回路中的一部分导体在磁场中运动时一定会产生感应电流7．（2023·北京朝阳·统考一模）在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图甲、乙所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示，铁屑静止时的分布情况如图乙所示。图丙所示的是用磁感线对上述两个实验现象的描述。下列说法正确的是（　　）A．图甲所示的实验，探究的是通电螺线管的磁场方向特点B．图乙所示的实验，探究的是通电螺线管的磁场分布特点C．由图丙可知，通电螺线管周围的磁场是由磁感线组成的D．由实验可知，通电螺线管外部的磁场和条形磁铁的磁场相似8．（2023·北京丰台·统考一模）下列说法正确的是（　　）A．地球周围存在磁场，地磁场的南极在地理的南极附近B．导体中的负电荷在做定向移动时一定产生磁场C．电动机的工作原理是磁场对通电导体有力的作用D．导体在磁场中做切割磁感线运动时，导体中就产生感应电流三、填空题9．（2023·北京海淀·统考一模）通电螺线管中电流I的方向如图所示，由此可以判断出该通电螺线管的___________（选填“左”或“右”）端是N极。10．（2023·北京门头沟·统考一模）根据图中电源的正、负极可判断：通电螺线管左端为_______极。11．（2023·北京房山·统考一模）如图所示，小丽同学利用导体AB、导线、开关和灵敏电流计组成闭合电路。将导体AB用绝缘细线悬挂置于蹄形磁体的磁场中，箭头表示导体AB的运动方向，闭合开关，进行探究实验：将导体AB向左运动，观察灵敏电流计指针向右偏转，如图甲所示；将导体AB向右运动，观察灵敏电流计指针向左偏转，如图乙所示。请你根据小丽的实验步骤及现象，写出她所探究的问题：______。12．（2023·北京房山·统考一模）根据如图所示的电流方向，判断通电螺线管的A端是____极．（选填“N”或“S”）四、实验题13．（2023·北京朝阳·统考一模）小阳用如图所示的实验装置进行实验，闭合开关，使金属棒AB向右运动，观察灵敏电流计指针偏转的方向；将蹄形磁铁的N、S极对调，仍使金属棒AB向右运动，观察灵敏电流计指针偏转的方向。（1）小阳探究的问题是：感应电流的方向与______是否有关；（2）实验中，灵敏电流计的作用是______；（3）实验中金属棒AB向右运动产生感应电流的过程中能量转化与______（选填：“电动机”或“发电机”）工作时相同。五、作图题14．（2023·北京丰台·统考一模）根据图中的电流方向，可知通电螺线管的___________（选填“A”或“B”）端是N极。
参考答案1．D【详解】A．根据右手螺旋定则，给线圈通电后，钉尖一端为电磁铁的S极，故A错误；B．改变线圈中的电流方向，会改变电磁铁磁场的方向，不会使电磁铁失去磁性，故钉尖处仍能吸引曲别针，故B错误；C．电磁铁磁性的强弱与线圈匝数以及电流大小有关，所以减少线圈的匝数，钉尖处吸引曲别针的数量不一定减少，故C错误；D．电磁铁磁性的强弱与线圈匝数以及通过的电流大小有关，所以若线圈匝数不变，增大电流，电磁铁磁性会增大，钉尖处吸引曲别针的数量会增加，故D正确。故选D。2．D【详解】A．发电机将机械能转化为电能，电路中没有电源，而此装置中有电源，故A错误；B．电磁感应现象是将机械能转化为电能，而该装置是将电能转化为机械能，故B错误；C．给线圈通电并轻推一下，线圈就会不停转动，说明该装置是将电能转化为机械能，故C错误；D．金属支架固定在木板上，并分别与电池的两极相连，说明线圈中有电流通过；线圈下放一块强磁铁，轻推一下线圈，线圈开始转动，说明通电导体在磁场中受到力的作用，故D正确。故选D。3．D【详解】A．依题意得，底座通电后，上面的磁体音箱就会在底座产生的磁场作用下悬浮起来，说明音箱受到的磁力方向竖直向上，故A错误；B．音箱悬浮利用了同名磁极相互排斥，故B错误；C．音箱悬浮时受到的磁力等于音箱受到的重力，磁力与重力为平衡力，故C错误；D．底座通电后产生磁场的原理与电磁铁的工作原理相同，都是利用通电导体周围存在着磁场，故D正确。故选D。4．B【详解】A．开关S闭合，电磁铁有磁性，吸引衔铁，电动机电路接通，独立工作；开关S断开，电磁铁没有磁性，衔铁在弹簧拉力作用下上移，电热器电路接通，独立工作，故A错误；B．闭合开关后，只有导体在磁场中做切割磁感线运动时，电路中才会有感应电流，故B正确；C．开关S闭合，导体ab在磁场中运动，说明通电导体在磁场中受力而运动，电动机是利用这一原理制成的，故C错误；D．闭合开关S，通电导线周围存在磁场，小磁针受到磁场的作用发生偏转，表明通电导线的周围存在磁场，磁感线不是真是存在的，是一种理想模型，故D错误。故选B。5．B【详解】A．改变电磁铁中电流的大小可以改变电磁铁磁性的强弱，不能改变南北极，故A错误；B．金属导体中的自由电子在做定向移动时，说明导体中有电流，电流周围就会产生磁场，故B正确；C．通电线圈在磁场中受力转动的过程中，电能转化为机械能，故C错误；D．将能自由转动的小磁针放在磁场中的P点，小磁针静止时，小磁针N极所指的方向就是P点磁场的方向，故D错误。故选B。6．AB【详解】A．指南针是小磁针，是由于受到地磁场的作用，所以能够指南北，故A正确；B．金属导体中的自由电子定向移动时会产生电流，电流的周围存在磁场，故B正确；C．磁场是一种特殊的物质，是真实存在的。为了形象地描述磁场，我们引入了磁感线，并不真实存在的曲线，条形磁体周围的磁场不是由磁感线组成的，故C错误；D．闭合电路中的一部分导体在磁场中做切割磁感线运动时，在电路中才会产生感应电流，故D错误。故选AB。7．ABD【详解】A．小磁针静止时N极所指的方向为磁场的方向，所以该实验探究的是通电螺线管的磁场方向特点，故A正确；B．利用撒在磁体周围的铁屑可以判断该磁体周围的磁场的分布情况，而不能判断出该磁体周围各点的磁场方向，故B正确；C．磁场是一种物质，它真实的存在于磁体周围，是看不见摸不到的，为了形象地描述磁场，我们引入了带有方向的曲线 （磁感线）来描述磁场，所以磁感线不是真实存在的，故C错误；D．由实验可知，通电螺线管外部的磁场与条形磁铁周围的磁场一样，通电螺线管的两端也有N极和S极，故D正确。故选ABD。8．BC【详解】A．地球周围存在磁场，地磁场的南极在地理的北极附近，故A错误；B．通电导体周围存在磁场，导体中的负电荷在做定向移动时会产生电流，电流的周围存在磁场，故B正确；C．电动机是根据磁场对通电导体有力的作用的原理制成的，故C正确；D．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，故D错误。故选BC。9．右【详解】电流从螺线管的背面的左端流进，根据螺线管的线圈绕向，在前面电流流向向下，再利用安培定，右手握住通电螺线管，四指顺着电流方向，大拇指的指向为N极，即可确定螺线管的右端为N极。10．S【详解】由图可知，电流从螺线管的左端流入，右端流出，根据螺线管的线圈绕向，由安培定则可知，用手握住导线，让四指指向电流方向时，大拇指指向右端，即左端为S极。11．灵敏电流计指针的偏转方向与导体AB的运动方向是否有关【详解】实验中改变了导体AB的运动方向，发现灵敏电流计的偏转方向发生了变化，说明导体AB的运动方向会影响灵敏电流计的偏转方向，所以她探究的问题是：灵敏电流计指针的偏转方向与导体AB的运动方向是否有关。12．【详解】根据安培定则进行判断．右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指所指的左端为N极．所以A端为N极，B端为S极．点睛：安培定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上．13．     磁场方向     显示感应电流的方向     发电机【详解】（1）[1]实验中，控制金属棒的运动方向相同，改变磁场方向，是为了探究感应电流的方向与磁场方向的关系。（2）[2]实验中可以通过观察灵敏电流计的指针偏转方向判断感应电流方向。（3）[3]实验中金属棒AB向右运动产生感应电流的过程中能量转化是将机械能转化为电能，此过程与发电机工作时相同。14．A【详解】如图，电流从通电螺线管的右端进入，从左端流出，根据安培定则可以判断通电螺线管的A端是N极，则通电螺线管的B端是S极。
