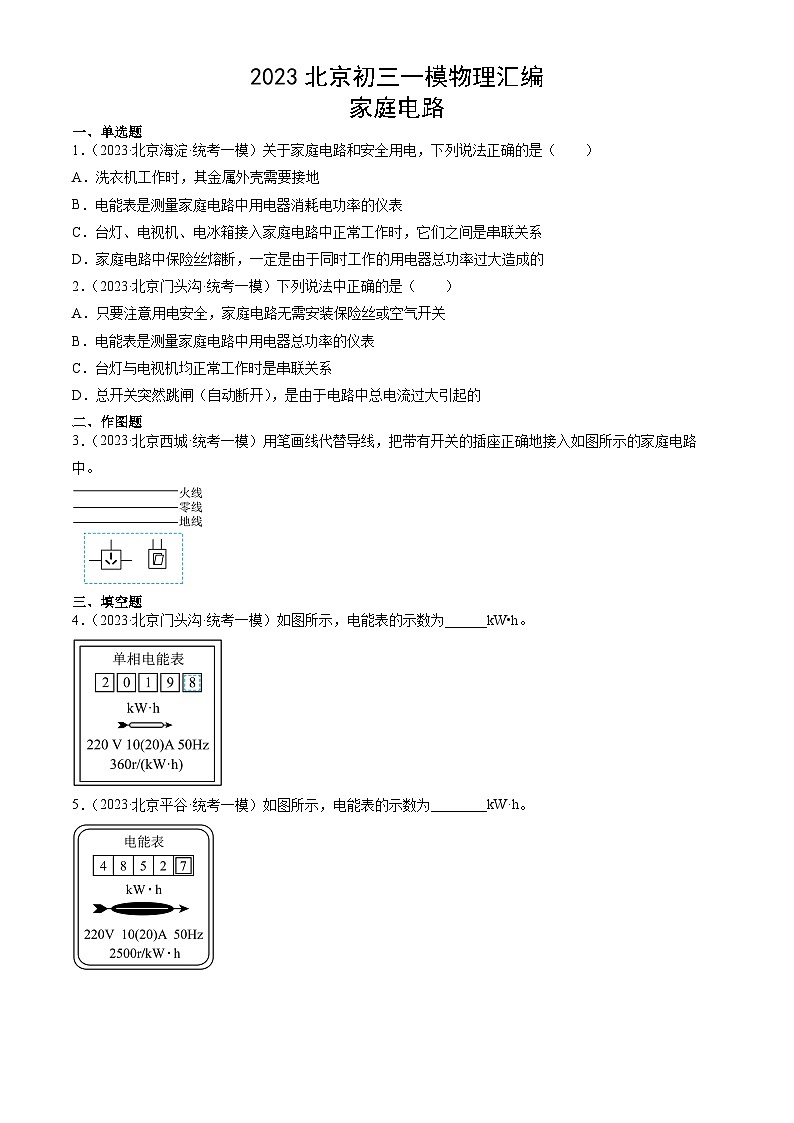

2023年北京初三一模物理分类汇编：家庭电路

这是一份2023年北京初三一模物理分类汇编：家庭电路，共2页。试卷主要包含了单选题，作图题，填空题等内容，欢迎下载使用。
2023北京初三一模物理汇编家庭电路一、单选题1．（2023·北京海淀·统考一模）关于家庭电路和安全用电，下列说法正确的是（　　）A．洗衣机工作时，其金属外壳需要接地B．电能表是测量家庭电路中用电器消耗电功率的仪表C．台灯、电视机、电冰箱接入家庭电路中正常工作时，它们之间是串联关系D．家庭电路中保险丝熔断，一定是由于同时工作的用电器总功率过大造成的2．（2023·北京门头沟·统考一模）下列说法中正确的是（　　）A．只要注意用电安全，家庭电路无需安装保险丝或空气开关B．电能表是测量家庭电路中用电器总功率的仪表C．台灯与电视机均正常工作时是串联关系D．总开关突然跳闸（自动断开），是由于电路中总电流过大引起的二、作图题3．（2023·北京西城·统考一模）用笔画线代替导线，把带有开关的插座正确地接入如图所示的家庭电路中。三、填空题4．（2023·北京门头沟·统考一模）如图所示，电能表的示数为______kW•h。5．（2023·北京平谷·统考一模）如图所示，电能表的示数为________kW·h。
参考答案1．A【详解】A．如果洗衣机漏电，使金属外壳带了电，人体就有触电的危险。所以洗衣机的金属外壳需要接地，故A符合题意；B．电能表是测量电路中电功的仪表，不是测量电功率的仪表，故B不符合题意；C．家庭电路中各用电器之间是并联关系，故C不符合题意；D．保险丝熔断，有可能是用电器总功率过大，也有可能是电路中发生短路，故D不符合题意。故选A。2．D【详解】A．为保证家庭电路中用电器使用的安全性，家庭电路中必须安装保险丝或空气开关，故A错误；B．电能表是测量家庭电路中用电器消耗电能的仪表，故B错误；C．台灯与电视机均正常工作互相不影响，所以是并联，故C错误；D．总开关突然跳闸（自动断开），电路中可能发生短路或者用电器总功率过大，使电路中总电流过大，故D正确。故选D。3．【详解】三孔插座的连接方法：左零右火中接地；开关接在火线上，保证能在需要时断开与火线的连接，如图所示：4．2019.8【详解】电能表表盘最后一位为小数，由图可知电能表读数为2019.8kW•h。5．4852.7【详解】由电能表表盘上的信息可知，单位为kW·h，数字最后一位表示小数，则其示数为4852.7kW·h。
