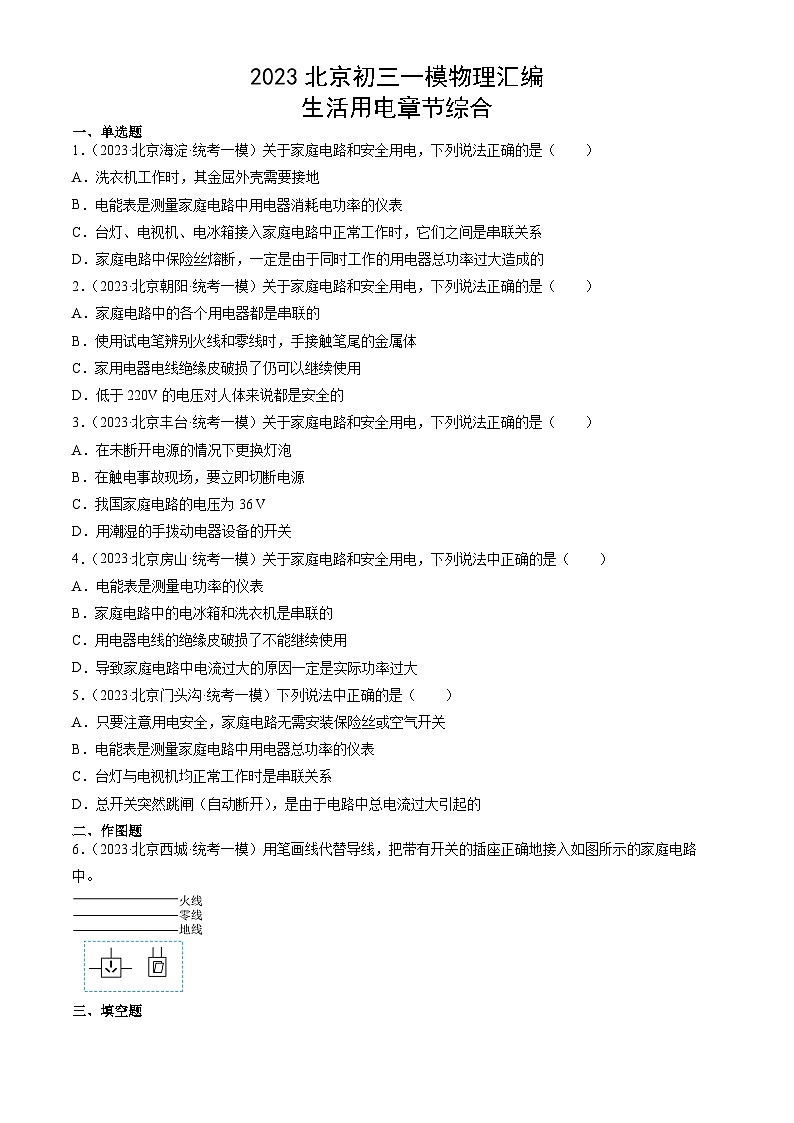

2023北京初三一模物理汇编生活用电章节综合一、单选题1．（2023·北京海淀·统考一模）关于家庭电路和安全用电，下列说法正确的是（　　）A．洗衣机工作时，其金屈外壳需要接地B．电能表是测量家庭电路中用电器消耗电功率的仪表C．台灯、电视机、电冰箱接入家庭电路中正常工作时，它们之间是串联关系D．家庭电路中保险丝熔断，一定是由于同时工作的用电器总功率过大造成的2．（2023·北京朝阳·统考一模）关于家庭电路和安全用电，下列说法正确的是（　　）A．家庭电路中的各个用电器都是串联的B．使用试电笔辨别火线和零线时，手接触笔尾的金属体C．家用电器电线绝缘皮破损了仍可以继续使用D．低于220V的电压对人体来说都是安全的3．（2023·北京丰台·统考一模）关于家庭电路和安全用电，下列说法正确的是（　　）A．在未断开电源的情况下更换灯泡B．在触电事故现场，要立即切断电源C．我国家庭电路的电压为36 VD．用潮湿的手拨动电器设备的开关4．（2023·北京房山·统考一模）关于家庭电路和安全用电，下列说法中正确的是（　　）A．电能表是测量电功率的仪表B．家庭电路中的电冰箱和洗衣机是串联的C．用电器电线的绝缘皮破损了不能继续使用D．导致家庭电路中电流过大的原因一定是实际功率过大5．（2023·北京门头沟·统考一模）下列说法中正确的是（　　）A．只要注意用电安全，家庭电路无需安装保险丝或空气开关B．电能表是测量家庭电路中用电器总功率的仪表C．台灯与电视机均正常工作时是串联关系D．总开关突然跳闸（自动断开），是由于电路中总电流过大引起的二、作图题6．（2023·北京西城·统考一模）用笔画线代替导线，把带有开关的插座正确地接入如图所示的家庭电路中。三、填空题7．（2023·北京门头沟·统考一模）如图所示，电能表的示数为______kW•h。
参考答案1．A【详解】A．如果洗衣机漏电，使金属外壳带了电，人体就有触电的危险。所以洗衣机的金屈外壳需要接地，故A符合题意；B．电能表是测量电路中电功的仪表，不是测量电功率的仪表，故B不符合题意；C．家庭电路中各用电器之间是并联关系，故C不符合题意；D．保险丝熔断，有可能是用电器总功率过大，也有可能是电路中发生短路，故D不符合题意。故选A。2．B【详解】A．家庭电路中的各个用电器都是独立工作的，是并联的，故A错误；B．使用试电笔辨别火线和零线时，为了构成闭合回路，手接触笔尾的金属体，故B正确；C．家用电器电线绝缘皮破损了，可能会发生触电现象，不可以继续使用，故C错误；D．不高于36V的电压对人体来说是安全的，故D错误。故选B。3．B【详解】A．在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故A错误；B．发现有人触电时，于万不能用手将触电人拉开，这样救人者也会触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故B正确；C．我国家庭电路电压是220V，故C错误；D．水具有导电性，用潮湿的手拨动电器设备的开关，易发生触电事故，故D错误。故选B。4．C【详解】A．电能表是测量电能的仪表，不是测量电功率的仪表，故A错误；B．家庭电路中电冰箱和空调工作时互不影响，为并联连接，故B错误；C．电线的绝缘皮破损时应及时更换，不能继续使用，否则容易发生触电事故，故C正确；D．导致家庭电路中电流过大的原因可能是发生了短路，也可能是用电器的总功率过大，故D错误。故选C。5．D【详解】A．为保证家庭电路中用电器使用的安全性，家庭电路中必须安装保险丝或空气开关，故A错误；B．电能表是测量家庭电路中用电器消耗电能的仪表，故B错误；C．台灯与电视机均正常工作互相不影响，所以是并联，故C错误；D．总开关突然跳闸（自动断开），电路中可能发生短路或者用电器总功率过大，使电路中总电流过大，故D正确。故选D。6．【详解】三孔插座的连接方法：左零右火中接地；开关接在火线上，保证能在需要时断开与火线的连接，如图所示：7．2019.8【详解】电能表表盘最后一位为小数，由图可知电能表读数为2019.8kW•h。
