广东省深圳市31校联考2022-2023学年九年级下学期第二次质检物理试题

这是一份广东省深圳市31校联考2022-2023学年九年级下学期第二次质检物理试题，共19页。试卷主要包含了单选题，填空题，综合题，作图题，实验题，计算题等内容，欢迎下载使用。

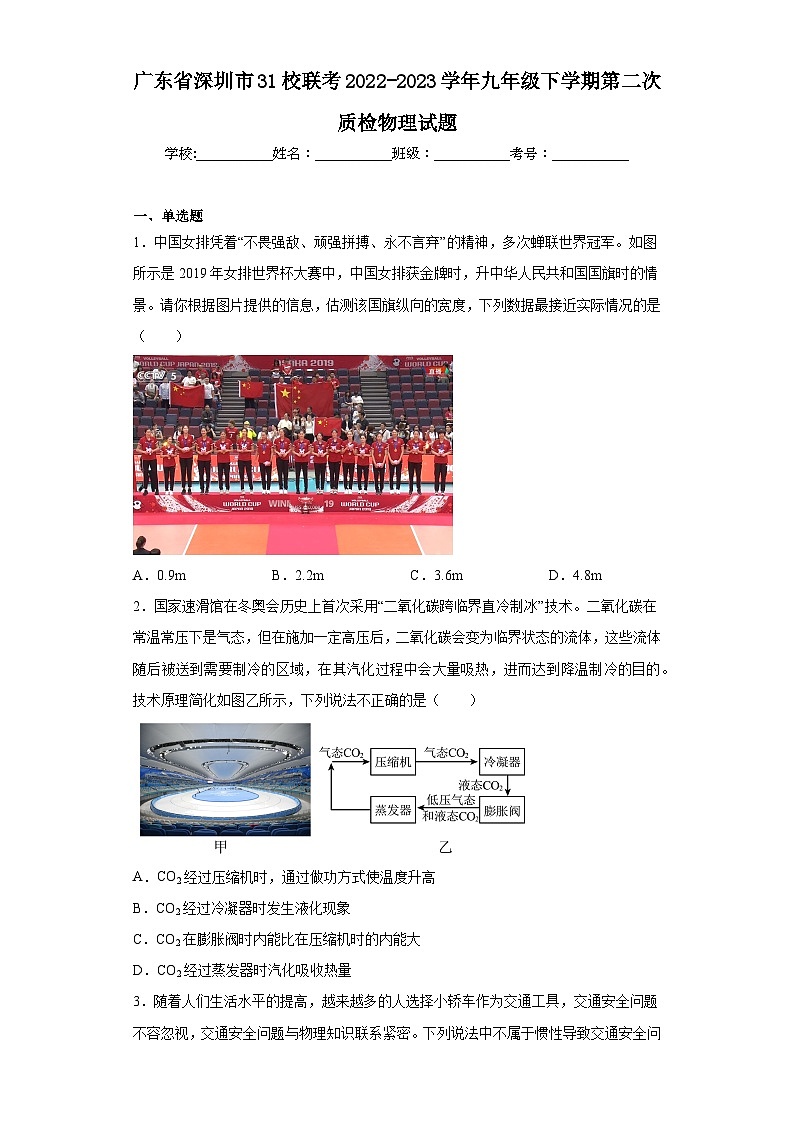

广东省深圳市31校联考2022-2023学年九年级下学期第二次质检物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．中国女排凭着“不畏强敌、顽强拼搏、永不言弃”的精神，多次蝉联世界冠军。如图所示是2019年女排世界杯大赛中，中国女排获金牌时，升中华人民共和国国旗时的情景。请你根据图片提供的信息，估测该国旗纵向的宽度，下列数据最接近实际情况的是（　　）

A．0.9m B．2.2m C．3.6m D．4.8m
2．国家速滑馆在冬奥会历史上首次采用“二氧化碳跨临界直冷制冰”技术。二氧化碳在常温常压下是气态，但在施加一定高压后，二氧化碳会变为临界状态的流体，这些流体随后被送到需要制冷的区域，在其汽化过程中会大量吸热，进而达到降温制冷的目的。技术原理简化如图乙所示，下列说法不正确的是（　　）

A．CO2经过压缩机时，通过做功方式使温度升高
B．CO2经过冷凝器时发生液化现象
C．CO2在膨胀阀时内能比在压缩机时的内能大
D．CO2经过蒸发器时汽化吸收热量
3．随着人们生活水平的提高，越来越多的人选择小轿车作为交通工具，交通安全问题不容忽视，交通安全问题与物理知识联系紧密。下列说法中不属于惯性导致交通安全问题的是（   ）

A．汽车超载，刹车距离增大
B．雨雪天气，路滑会导致刹车距离变长
C．小汽车行驶过程中要保持安全车距
D．乘车时不系安全带，突然刹车时人会向前倾

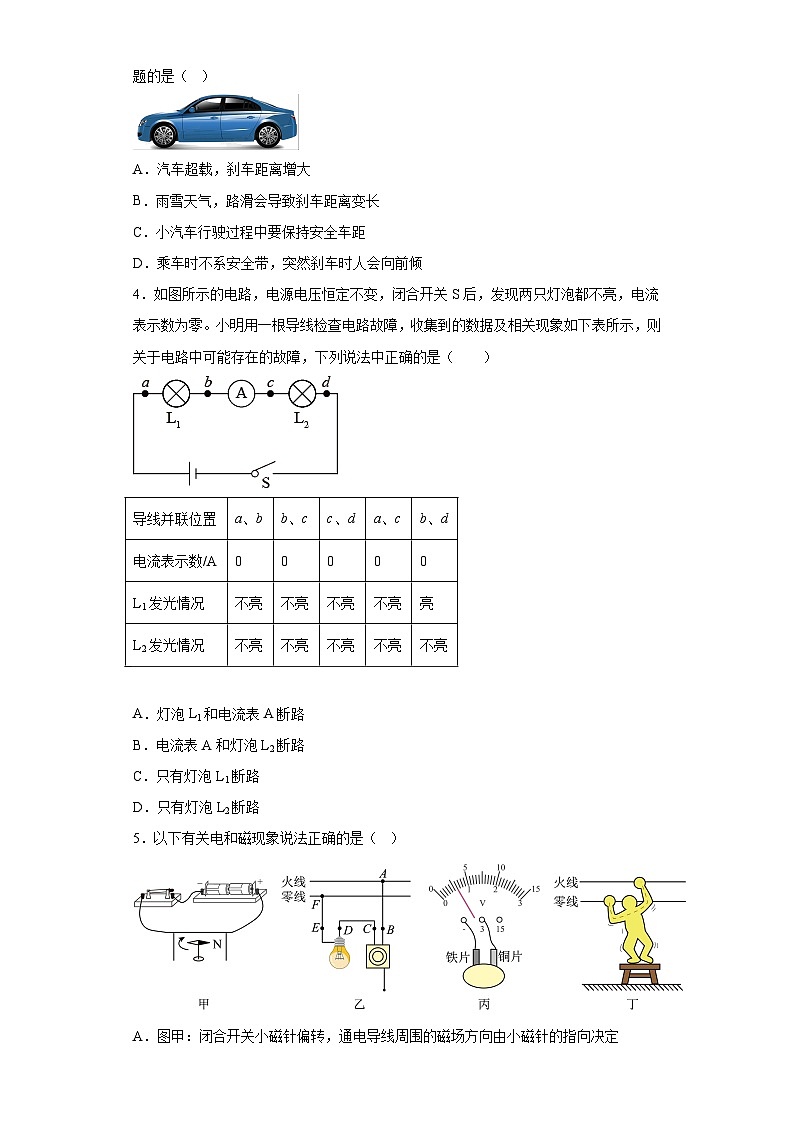

4．如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如下表所示，则关于电路中可能存在的故障，下列说法中正确的是（　　）

导线并联位置
a、b
b、c
c、d
a、c
b、d
电流表示数/A
0
0
0
0
0
L1发光情况
不亮
不亮
不亮
不亮
亮
L2发光情况
不亮
不亮
不亮
不亮
不亮

A．灯泡L1和电流表A断路
B．电流表A和灯泡L2断路
C．只有灯泡L1断路
D．只有灯泡L2断路
5．以下有关电和磁现象说法正确的是（   ）

A．图甲：闭合开关小磁针偏转，通电导线周围的磁场方向由小磁针的指向决定
B．图乙：闭合开关灯不发光，测试各点试电笔只在F点时氖管不发光，判断零线断路
C．图丙：“柠檬电池”形成通路后，电流将从铁片流入电压表
D．图丁：发生此类触电时，电路中的“漏电保护器”不会自动切断电路

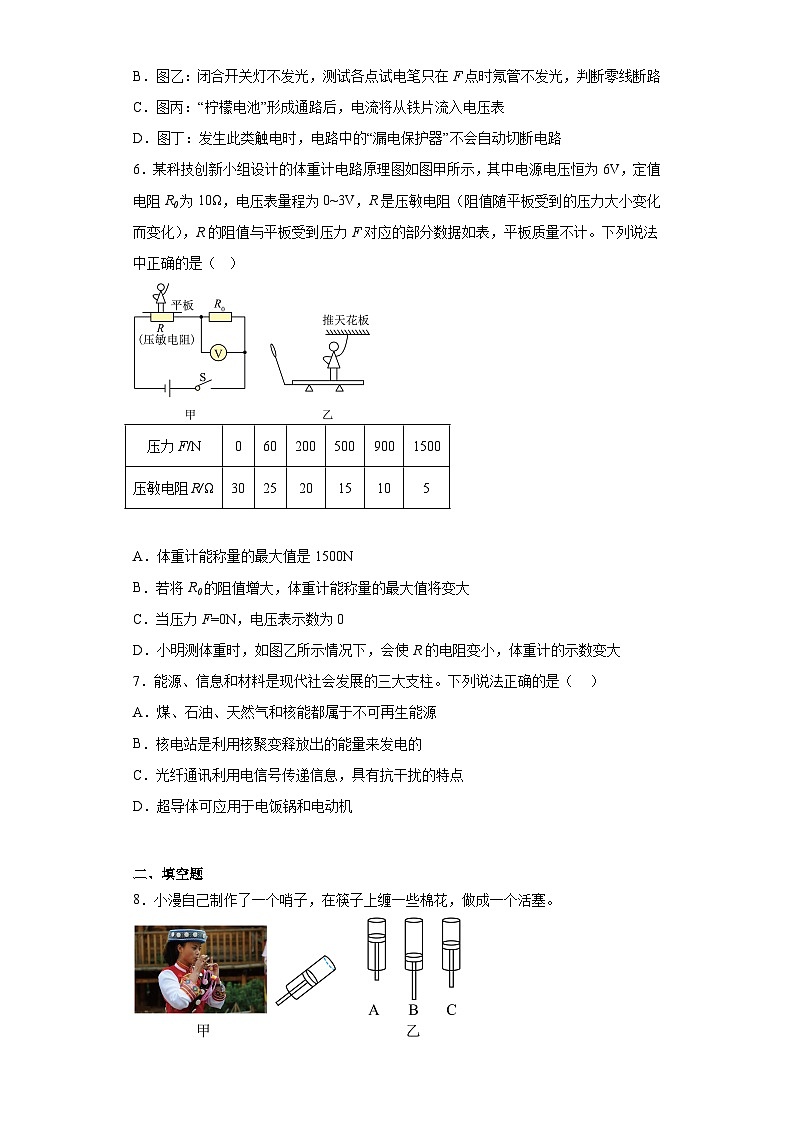

6．某科技创新小组设计的体重计电路原理图如图甲所示，其中电源电压恒为6V，定值电阻R0为10Ω，电压表量程为0~3V，R是压敏电阻（阻值随平板受到的压力大小变化而变化），R的阻值与平板受到压力F对应的部分数据如表，平板质量不计。下列说法中正确的是（   ）

压力F/N
0
60
200
500
900
1500
压敏电阻R/Ω
30
25
20
15
10
5

A．体重计能称量的最大值是1500N
B．若将R0的阻值增大，体重计能称量的最大值将变大
C．当压力F=0N，电压表示数为0
D．小明测体重时，如图乙所示情况下，会使R的电阻变小，体重计的示数变大
7．能源、信息和材料是现代社会发展的三大支柱。下列说法正确的是（    ）
A．煤、石油、天然气和核能都属于不可再生能源
B．核电站是利用核聚变释放出的能量来发电的
C．光纤通讯利用电信号传递信息，具有抗干扰的特点
D．超导体可应用于电饭锅和电动机

二、填空题
8．小漫自己制作了一个哨子，在筷子上缠一些棉花，做成一个活塞。

（1）这哨声是由管内的________振动而产生的。上下推拉活塞，可以改变声音的______（选填“音调”、“响度”或“音色”）。
（2）如图乙所示，A、B、C图活塞在管中不同位置时，用嘴吹管的上端能分别吹出“do（1）”、“re（2）”、“mi（3）”三个音阶，则do（1）这个音阶与_______图位置对应。
9．善于观察思考的小明探究薄厚不同的凸透镜的折光能力。两个大小相同的透镜，分别将一束平行光沿它们的主光轴照射，在另一侧放上光屏，并移动光屏，在光屏上得到最小最亮的亮点，同时用刻度尺测出光屏上的亮点到透镜的距离，如图甲、乙所示，则乙图中透镜的焦距f=______；甲乙图分析可知：相同大小的透镜，越厚的凸透镜焦距越小，说明其折光能力_______（选填“强”或“弱”）；如果甲图所示的光屏位置相当于视网膜，则乙图的情况说明此人患_______（选填“近视眼”或“远视眼”）。

10．春节是中华民族的传统节日，年夜饭“吃饺子”是一种习俗．包饺子时，用力捏出褶边，说明力可以________________，刚下锅的饺子沉在锅底，加热一段时间会上浮，在上浮过程中，________转化为机械能；出锅后的饺子变瘪了，饺子内气体密度________．

三、综合题
11．商场里我们经常能看到如图甲、乙两类电梯。当小明站在匀速运行的电梯上，与电梯一同上行。请在甲图中画出小明受力的示意图_______；乙图中的小明受到的摩擦力方向_______；乙图中电梯对小明的支持力_______做功（填“有”或“没有”）。


四、作图题
12．如图甲是直播时用到的一款提词器，可以将显示器上的台词通过一块专用镀膜玻璃反射到演讲者的正前方，使得演讲者在看演讲词的同时，也能面对摄像机。如果用箭头AB模拟显示器中一段文字，请在图乙中画出AB在镀膜玻璃中所成的像，并标出镀膜玻璃与显示屏的夹角度数。

13．按要求完成电路连接，旋钮顺时针时通电螺线管的磁性减弱，并在图中标出通电螺线管的N极和磁感线的方向。


五、实验题
14．小明利用如图甲所示的装置，来探究水和酒精两种不同液体的吸热能力；

（1）小明在该实验中采用的方法是质量和初温都相同两种液体吸收相同的热量，比较_______来判断两种液体的吸热能力；
（2）图乙是小明根据测得的数据，绘制出的两种液体温度随时间变化的关系图像，由图像可以判断：______的吸热能力强。若水的比热容为4.2×103J/(kg·℃)，则酒精的比热容为_______J/(kg·℃)；
（3）小明观察到两种液体已经沸腾，于是继续探究液体沸腾时的温度变化情况。根据图像可知：液体沸腾时温度变化特点是_______；
（4）小明实验中忘记了观察水开始沸腾时的时间，根据图乙图像可以推断出，水开始沸腾的时间t应为第______min。
15．在一次物理兴趣小组的活动中，某小组同学准备用弹簧测力计、烧杯、水、吸盘、滑轮、细线来测量木块（不吸水）的密度。


（1）如图甲所示，用弹簧测力计测出木块在空气中的重力为______N；
（2）将滑轮的轴固定在吸盘的挂钩上，挤出吸盘内部的空气，吸盘在______的作用下被紧紧压在烧杯底部，如图乙所示．在烧杯中倒入适量的水，将木块放入水中后，用弹簧测力计将木块全部拉人水中，如图丙所示，此时弹簧测力计示数为0.4N；
（3）如果不计摩擦和绳重，图丙所示的水块受到的浮力，为______N，木块的密度为______kg/m3；
（4）如果实验中先用弹簧测力计将木块全部拉人水中，然后取出木块直接测量木块的重力，从理论上分析，按这样的实验顺序测得的木块密度值______（选填“偏大”、“偏小”或“不变”）。
16．物理课上，同学们分成若干小组完成“伏安法测电阻”实验，有如下器材：电压表、电流表、开关、电压为6V的电源，“3.8V 0.4A”的小灯泡若干、未知阻值的定值电阻若干；标有“20Ω 1.5A”的滑动变阻器、导线若干。

（1）小组1的同学选用小灯泡作为待测导体，接好最后一根导线，灯泡立即发出耀眼的光并很快熄灭，则他一定是将导线接在了如图乙中滑动变阻器的_______（选填“A”或“B”）接线柱上了，此外他们还存在一个不当的实验操作：_______；
（2）小组2的同学，按如图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数、电流表示数如图丙所示，则此次测量被测电阻Rx=_______Ω；
（3）小组3的同学，按照如图甲所示电路正确连接电路，进行多次实验，实验数据记录在表格中，根据实验数据判断这组同学选择的待测导体是_______（填“定值电阻”或“小灯泡”），理由是_______。
实验次数
1
2
3
4
电压/V
0.5
1
1.5
2
电流/A
0.1
0.18
0.28
0.4
电阻/Ω
5
5.6
5.4
5


六、计算题
17．质量为80kg的工人用如图甲所示的滑轮组运送货物上楼，滑轮组的机械效率随货物重力变化的图像如图乙，机械中摩擦力及绳重忽略不计。（g=10N/kg）
（1）若工人在2min内将货物匀速向上提高了12m，求绳子自由端的速度；
（2）求动滑轮受到的重力；
（3）该工人竖直向下拉绳子自由端运送货物时（绳子的承受力足够大），此滑轮组的机械效率最大值是多少。（小数点后保留1位）


七、综合题
18．冬天很多人在办公桌上放置了电热桌垫（如图），小明同学想知道它的电热原理，查看说明书后发现：该电热桌垫由12伏电源供电，R1、R2的阻值分别为6Ω、4Ω，该桌垫可通过调温开关控制不同的电功率（不考虑温度的变化对电阻的影响）。小科认为，其内部的电路设计可以有图中的甲、乙两种连接方式。

（1）若采用图乙电路连接，电热桌垫处于高温挡时，则开关应打在_______处（选填“ab”或“bc”或“cd”）；
（2）若采用图甲电路连接，求电热桌垫处于低温挡时电路的总功率_______；
（3）若采用图乙电路连接，求电热桌垫处于低温挡时1分钟内电路产生的热量是多少_______；
19．在学习了“浮力”的知识后，同学们对浮力在生产、生活中的应用产生了浓厚的兴趣，纷纷利用课余时间查找资料进行深入了解。以下为小明同学和小丽同学的查找到的部分资料，请根据资料和自己的知识储备回答问题：
小明的收获：半潜船可用来运输超大型货物；
①空载时漂浮于海面，如图1（a）所示；
②装载时需向船体水舱注水，船体重力增加，巨大的甲板下沉至海面以下，如图1（b）所示；
③待货物被拖到甲板上方时，排出水舱中的水，船体重力减小，甲板上浮至海面，完成货物装载，如图1（c）所示；

（1）以下与半潜船完成上浮和下潜工作原理相同的是( )；
A．普通货船 B．飞艇 C．潜水艇 D．密度计
（2）当半潜船一次处于图1中三种状态时，从左至右船底受到水的压强分别为p1、p2、p3，则压强最大的是_______图，受到的浮力最大的是_______图；
（3）甲板面积为6000m2，当甲板下潜至水下2m时，受到水的压力为_______N；（设海水密度为1.0×103kg/m3，g取10N/kg）
（4）半潜船上安装的船舶驱动系统功率为6000kW，效率为90％，当它以6m/s的速度匀速航行时，半潜船所受的阻力是_______N；
小丽的收获：港珠澳大桥是世界上最长的跨海大桥，它由桥梁和海底隧道组成，如图2所示；
①隧道由钢筋混凝土做成的空心沉管连接而成，沉管两端密封；
②用船将密封沉管拖运到预定海面上，向其内部灌入海水使之沉入海底，并在水中进行对接；
③当密封沉管中下沉到海底后，其下半部分埋入海底的泥沙中，再将灌入其中的海水全部抽出；
（5）下沉到海底后并抽出其中海水的密封沉管不会再上浮的原因是_______。
20．阅读短文，回答问题：
白炽灯是一种热辐射光源，电流通过灯丝（钨丝制成）后会使灯丝加热到白炽状态。现在家庭中多数的白炽灯被LED灯替代，小明设计实验来研究白炽灯的相关物理现象。
（一）多功能计量插座是一种新型插座，它由数字显示屏和普通插座等几个部分组成，它不仅可以给用电器供电，还可以直接测出该用电器的电功率，操作简单、读数快捷如下图是一款多功能计量插座测量一盏标有“220V 100W”白炽灯的情形。小明将白炽灯接入家庭电路中（电源电压恒定），观察白炽灯的发光情况，同时，用多功能计量插座记录了白炽灯从刚接入电路到一段时间以后的电功率，并画出了电功率随时间的变化图象，如下图所示，通过观察图象可以看出，白炽灯接入电路的前15s内实际电功率逐渐降低，20s后状态稳定。问：

（1）白炽灯工作原理是利用电流的_______效应；
（2）白炽灯接入电路的前15s内，电功率逐渐降低，主要原因是________；
（3）小明还发现白炽灯泡的灯丝断了，灯丝重新“搭接”使用时，搭接处非常容易烧断。分析原因，以下选项正确的是________；
A．灯丝搭接后总长度变短，电阻变小，电压相同的情况下，电流变大，根据焦耳定律产生的热量变多
B．灯丝搭接处电阻要比灯丝其他部分的电阻大，电流通电时间相同的情况下，根据焦耳定律，搭接处产生的热量较多
（4）小明接着用多功能计量插座测出另一款LED灯的实际功率，他通过比较发现LED灯的额定功率和实际功率比该白炽灯低很多，但LED灯却更亮，则LED灯的发光效率比白炽灯_______（选填“更高”、“更低”或“相同”）；
（二）若有abcd四个标有“2.5V  0.3A”的小灯泡，小明要把它们接在5V的电路中使用，设计了两种电路如图甲和图乙，若灯丝电阻保持不变，请你帮助小明分析，_______图接法更好（填“甲”或“乙”），理由是_______。


参考答案：
1．B
【分析】考查对生活中常见物体长度的估测，结合对生活的了解和对长度单位的认识，找出符合实际的选项。
【详解】由图可知，国旗的宽度大约是运动员身高的1.5倍，运动员的身高一般在1.8m左右，所以国旗宽度在2.7m左右。
故选B。
2．C
【详解】A．CO2经过压缩机时，压缩机对CO2做功，CO2的内能增大，温度升高，利用做功方式改变了物体的内能，故A正确，不符合题意；
B．CO2经过冷凝器时由气态变成液态，发生了液化现象，液化放热，内能减小，故B正确，不符合题意；
C．液态CO2经过膨胀阀时一部分变为气态CO2，发生汽化现象，汽化吸热，内能增大，CO2在膨胀阀时内能和在压缩机时的内能大无法比较，故C错误，符合题意；
D．CO2经过蒸发器时由液态变成了气态，发生了汽化现象，汽化吸热，故D正确，不符合题意。
故选C。
3．B
【详解】A．汽车超载时，质量变大，刹车距离增大，容易出现交通事故，故A不符合题意；
B．雨雪天气，接触面的粗糙程度变小，在压力不变的情况下，摩擦力变小，刹车距离增加，容易出现交通事故，但与惯性无关，故B符合题意；
C．小汽车行驶过程中要保持安全车距是为了防止惯性带来的危害，故C不符合题意；
D．乘车时不系安全带，突然刹车时人由于具有惯性会向前倾，故D不符合题意。
故选B。
4．B
【详解】闭合开关S后，发现两只灯泡都不亮，电流表示数为零，说明电路存在断路；由上表的情况可知断路点不单独发生在a、b；b、c；c、d；a、c间；而是在b、d之间，故应是电流表A和灯泡L2断路，故B正确，ACD错误；
故选B。
5．D
【详解】A．图甲中，通电导线周围磁场方向是由电流的方向决定的，而不是由小磁针的指向决定的，故A错误；
B．图乙中，闭合开关灯不发光，测试各点试电笔只在F 点时氖管不发光，说明从A到E与火线相通，因为E 点发光证明有电流流过，即A到F之间应为通路，而F点不发光，证明EF段处于断路，故B错误；
C．图丙中，“柠檬电池”形成通路后，在电池的外部，电流将从电源正极即铜片流入电压表，故C错误；
D．图丁中，发生此类触电时，电流会从人的右手边到左手边回到零线，人体相当于人是一个用电器，不存在漏电，所以“漏电保护器”不会自动切断电路，故D正确。
故选D。
6．D
【详解】由题图可知，压敏电阻R和定值电阻R0串联接入电路中，电压表与定值电阻R0并联，测量定值电阻R0两端的电压。
A．由于电压表的量程为0~3V，即定值电阻的两端电压最大为3V；当电压表示数为3V时，定值电阻两端电压为3V，压敏电阻两端的电压也是3V，压敏电阻和定值电阻的两端电压相等，根据串联电路分压特点可知，压敏电阻的阻值也为10Ω，由表格可知，此时压力为900N，即体重计的最大称量值为900N，故A错误；
B．增大R的阻值，利用串联分压原理可知，电压表更容易满偏，故体重计能称量的最大值将变小，故B错误；
C．由表格数据知，当压力F=0N时，压敏电阻的阻值为30Ω，由串联电路电阻的规律和欧姆定律得，电路中的电流为

根据欧姆定律可得，定值电阻的两端电压为

即为电压表的示数，故C错误；
D．小明测体重时，如图乙所示情况下，小明推天花板，根据力的作用是相互的，人推天花板，天花板也会给人一个大小相同方向相反的力，故小明对平板的压力等于重力加天花板给人的力，即小明对压敏电阻的压力变大，压敏电阻的阻值变小，体重计的示数变大，故D正确。
故选D。
7．A
【详解】A．煤、石油、天然气和核能都不能从自然界源源不断得到或不可重复利用，是不可再生能源，故A 正确；
B．根据核电站发电的原理可知，核电站是利用核裂变释放出的能量来发电，故B错误；
C．根据光纤通信的特点可知，光纤通信利用激光传递信息，利用了激光具有抗干扰的特点，故C错误；
D．电饭锅是利用电流的热效应，所以不能用超导体，故D错误。
故选A。
8． 空气 音调 B
【详解】声音的三个特征分别是：音调、响度、音色，三者从不同角度描述声音的，音调是指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。
（1）[1] [2]声音是由物体振动产生的，物体的振动必然会产生声音，吹哨时，哨声是由管内的空气振动而产生的。上下推拉活塞，哨子内的空气柱长度发生变化，空气柱振动的频率变化，所以音调发生改变。
（2）[3]管内空气柱越长，音调越低，“do（1）”、“re（2）”、“mi（3）”三个音阶中，do（1）这个音阶的音调最低，空气柱最长，与B图位置对应。
9． 20.0cm 强 近视眼
【详解】[1]平行于主光轴的光线经过凸透镜后会聚到焦点上，则乙的焦距为20.0cm。
[2]相同大小的透镜，越厚的凸透镜焦距越小，说明其折光能力越强。
[3]如果甲图所示的光屏位置相当于视网膜，则乙图中的像成在视网膜的前方，说明此人患近视眼。
10． 改变物体的形状 内能 变大
【详解】包饺子时用手捏饺子可捏出漂亮的褶边，这是力使饺子皮的形状发生了改变；
饺子下锅后，在热水中吸收热量，饺子内的气体膨胀对饺子做功，饺子会上浮，此时内能转化为机械能；
出锅后的饺子变瘪了，饺子内空气的质量不变，内部空气的体积减小，根据密度公式可知，饺子内气体密度变大．
11． 沿电梯斜面向上 没有
【详解】[1]甲图中，小明站在匀速运行的电梯上，与电梯一同上行，此时小明只受到重力和支持力，二者是一对平衡力，小明不受摩擦力，示意图如下：

[2]乙图中，小明有沿电梯下滑的趋势，所以受到的摩擦力方向沿电梯斜面向上。
[3]乙图中，电梯对小明的支持力垂直于斜面向上，此时支持力与小明的运动方向垂直，即小明没有在力的方向上移动，故电梯对小明的支持力没有做功。
12．
【详解】作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像；要使显示器上的台词通过镀膜玻璃反射到演讲者的正前方，台词AB是水平的、像A′B′是竖直的，镀膜玻璃要处在A、A′连线的垂直平分线上，则镀膜玻璃与显示屏的夹角为45°。如图所示：

13．
【详解】旋钮顺时针时通电螺线管的磁性减弱，说明电流减小，电位器接入电路的电阻变大，故应接ab两个接线柱。小磁针上端为N极，下端为S 极，因为异名磁极互相吸引，所以通电螺线管的下端为N极，上端为S极；在磁体的外部，磁感线从磁体的N极出发，回到S极，因此通电螺线管的磁感线的方向向上；根据安培定则，伸出右手，让右手的大拇指指示螺线管的N极，四指所指的方向为电流的方向，所以电流由通电螺线管的上前方流入，下后方流出，因此通电螺线管下端的导线通过开关接入电源的负极。如图所示：

14． 吸收相同热量后液体升高的温度 水 2.4×103 沸腾时持续吸热，温度不变 10
【详解】（1）[1]根据比较吸热能力的两种方法，要控制不同物质的质量相同，故小远在该实验中采用的方法是：使质量和初温相同的水和酒精两种液体吸收相同的热量，然后比较吸收相同热量后他们升高的温度，来判断两种液体的吸热能力，吸收相同热量后，液体升高的温度越大，其比热容越小，反之则越大。
（2）[2][3]由图乙绘制出的两种液体温度随时间变化的关系图像可知升高

酒精用时4min，水用时7min，根据比较吸热能力的第1种方法，水的吸热能力强；根据

在质量和升高温度相同的情况下，吸热多少与比热容成正比，酒精的比热容为

（3）[4]根据图像得出，液体沸腾时温度变化的特点：继续加热，温度保持不变。
（4）[5]根据

对水来说，在沸腾前升高的温度与吸热多少成正比，而吸热之比等于加热时间之比，故有

解得

15． 0.6 大气压 1 0.6×103 偏大
【详解】（1）[1]图甲中弹簧测力计的分度值为0.2N，木块重力
G＝F示＝0.6N
（2）[2]将滑轮的轴固定在吸盘的挂钩上，挤出吸盘内部的空气，吸盘内的气压小于外界大气压，在外界大气压的作用下，吸盘被压在烧杯底部。
（3）[3][4]图丙中弹簧测力计的拉力F拉＝0.4N，木块受到的浮力
F浮＝G+F拉＝0.6N+0.4N＝1N
由F浮＝ρ水gV排得木块的体积

木块质量

木块的密度

（4）[5]用弹簧测力计将木块全部拉入水中，然后取出木块直接测量木块的重力，由于木块上沾有水，使测得的重力偏大，根据可知求出木块的密度会偏大。
16． A 连接电路时，没有断开开关 8 定值电阻 见解析
【详解】（1）[1]选用小灯泡作为待测导体，接好最后一根导线，灯泡立即发出耀眼的光并很快熄灭，说明灯泡可能是因为电路中电流太大导致灯泡被烧坏，故最可能的原因是定制电阻接了A接线柱，导致电路中电阻太小，电流太大，导致灯泡被烧坏。
[2]此外连接电路时，接好最后一根导线，灯泡立即发出耀眼的光，说明连接电路时，没有断开开关。
（2）[3]由丙可知此时电压表的示数是2.4V，电流表的示数是0.3A，根据欧姆定律可得电阻为

（3）[4][5]根据实验表格中的数据分析可得：如果是小灯泡，电阻会随着电压的增大而增大，但是由表中数据可知测量出的阻值几乎没怎么变化，故选择的待测导体应该是定值电阻。
17．（1）0.3m/s；（2）200N；（3）91.7%
【详解】解：（1）由图可知，绳子承重股数为n=3，根据s=nh和可得，绳子自由端的速度为

（2）由图乙可知，当货物重力G=300N时，机械效率为η=60%，机械中摩擦力及绳重忽略不计，滑轮组的机械效率为

则动滑轮受到的重力为

（3）工人的重力为

绳端的最大拉力为

根据可得，能提起物体的最大重力为

同一滑轮组，提起物体越重，机械效率越高，因此滑轮组的机械效率最大值是

答：（1）绳子自由端的速度为0.3m/s；
（2）动滑轮受到的重力为200N；
（3）此滑轮组的机械效率最大值是91.7%。
18． cd 14.4W 2160J
【详解】（1）[1]由图乙可知，当开关S接ab时，电路开路，当开关S接bc时，只有R2工作，当开关S接cd时，R1、R2并联；根据并联电路的电阻特点可知，当开关S接cd时，R1、R2并联，电路中电阻最小，根据可知，电路中的总功率最大，电热桌垫处于高温挡；当开关S接bc时，电路中电阻最大，总功率最小，电热桌垫处于低温挡。
（2）[2]由图甲可知，当开关S1、S2都闭合时，只有R2工作，当开关S1闭合、S2断开时，R1、R2串联；根据串联电路的电阻特点可知，当开关S1闭合、S2断开时，R1、R2串联，电路中的总电阻最大，根据可知，电路中的总功率最小，电热桌垫处于低温挡，电路中的总功率最小为

（3）[3]若采用图乙电路连接，电热桌垫处于低温挡时1分钟内电路产生的热量是

19． C b c 密封沉管的密度大于海水的密度，由物体的沉浮条件可知，密封沉管处于沉底状态
【详解】（1）[1]半潜船向船体水舱注水，船体重力增加，船体下沉，排出水舱中的水，船体重力减小，甲板上浮至海面；普通货船、飞艇、密度计都是通过减小密度，使自身漂浮；潜水艇是通过增加或减小自身重力，来实现上浮或下潜，故C符合题意，ABD不符合题意。
故选C。
（2）[2]由于物体受到的压强与物体所在液体中的深度有关，图1中图b的船底在水中的深度最深，所以图b的船底受到水的压强最大。
[3]图1中船的三种状态都是漂浮，由沉浮条件可知，漂浮时受到的浮力等于物体的重力，图c中船的重力最大，所以图c中船受到的浮力最大。
（3）[4]甲板面积为6000m2，当甲板下潜至水下2m时，受到水的压强

受到的压力

（4）[5]半潜船上安装的船舶驱动系统功率为6000kW，效率为90％，则船前进功率

当它以6m/s的速度匀速航行时，由

半潜船所受的牵引力

船匀速航行时，受到阻力等于牵引力，所以阻力为。
（5）[6]抽出密封沉管中的海水后，密封沉管的密度大于海水的密度，由物体的沉浮条件可知，密封沉管处于沉底状态。
20． 热 见解析 B 更高 乙 见解析
【详解】（一）（1）[1]白炽灯是一种热辐射光源，电流通过灯丝（钨丝制成）后会使灯丝加热到白炽状态，白炽灯工作原理是利用电流的热效应。
（2）[2]白炽灯接入电路的前15s内，电功率逐渐降低，主要原因是灯泡的电阻随温度的升高而增大，由可知，电功率会变小。
（3）[3]灯丝断了，灯丝重新“搭接”使用时，搭接处非常容易烧断，是因为灯丝搭接处电阻要比灯丝其他部分的电阻大，电流通电时间相同的情况下，根据焦耳定律，搭接处产生的热量较多，故选B。
（4）[4]LED灯的额定功率和实际功率比白炽灯低很多，但LED灯却更亮，说明LED灯的发光效率比白炽灯效率更高。
（二）[5][6]家用电器一般设计成并联电路，使用是各用电器互相不影响，故乙图设计更好。
