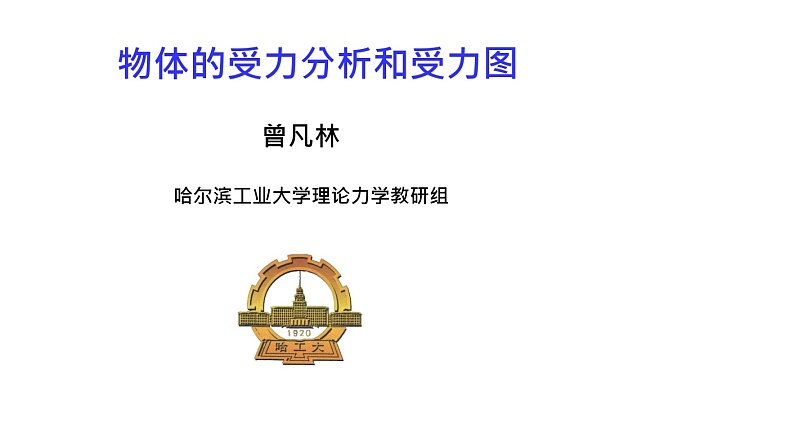

物体的受力分析和受力图曾凡林哈尔滨工业大学理论力学教研组

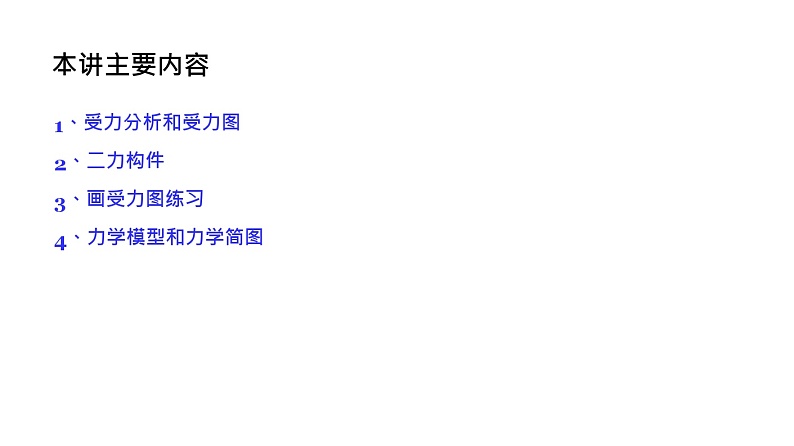

 本讲主要内容1、受力分析和受力图2、二力构件3、画受力图练习4、力学模型和力学简图

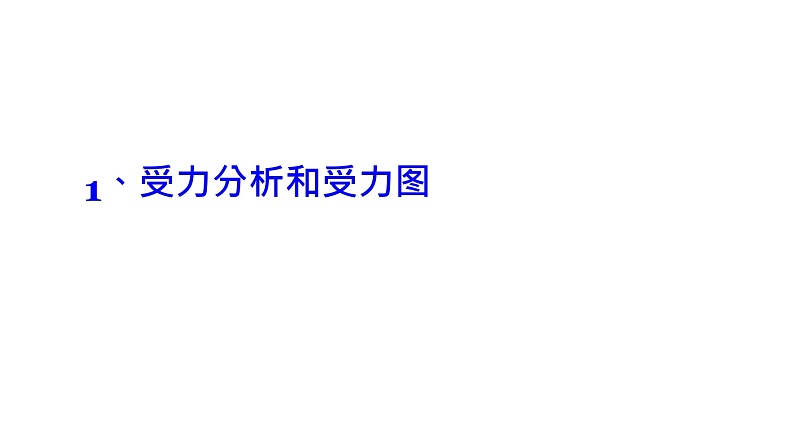

         1、受力分析和受力图
 受力分析







简单地说就是分析物体的受力情况，确定物体受到哪些力，各  个力的作用点在哪儿? 作用方向是什么?                   为什么? 只有先定性地给出物体的受力情况，才能定量地求解各力的大  小，然后才能解决其他问题。没有受力分析，求解静力学问题  将会无从下手。
 受力图把物体所受到的所有力（所有的主动力和约束反力）以一种简  明的图形画出来，称为画物体的受力图。

 取分离体为了把结果清晰地显示出来，把要研究的那个物体从周围的物  体中分离出来，单独画它的简图，这个步骤叫取分离体, 或者叫做取研究对象，画出来的这个简图称为分离体图。 研究AB杆 B C A D 研究AD杆D A研究DE杆 C E
  画受力图步骤：  1、取所要研究物体为研究对象（分离体），画出其简图 2、画出所有主动力  3、按约束性质画出所有约束（被动）力，不要多画力，也不要少画力。
 例1碾子重为P，拉力为F，A、B 处光滑接触，画出碾子的受力图．      解：画出简图F画出所有主动力 画出所有约束力(依据约束特点）
 1、受力分析和受力图 例2图示三铰拱桥结构，左右拱的自重均为P，在AC 拱上作用有集中力F，试分析AC、BC拱和整体的受力并画出其受力图。
解：1、取AC拱为研究对象，画出简图画出所有主动力依据约束性质画出所有约束力
2、取BC拱为研究对象，画出简图画出所有主动力依据约束性质画出所有约束力
 F FCy

  FAy
 P FAx
FCx
F’Cx
F’Cy
P FByFBx
  1、受力分析和受力图
3、取整体为研究对象，画出简图画出所有主动力依据约束性质画出所有约束力
 FAy
F’Cx P FAx
F  F’Cy
FCy内力FCx P
   FByFBx
 所研究的系统内，物体与物体未分离处相互作用的力称为内力。内力一律不画在受力图上， 画在受力图上。所以整体的受力图应该这么画：
FAy
P P FAx
FByFBx
