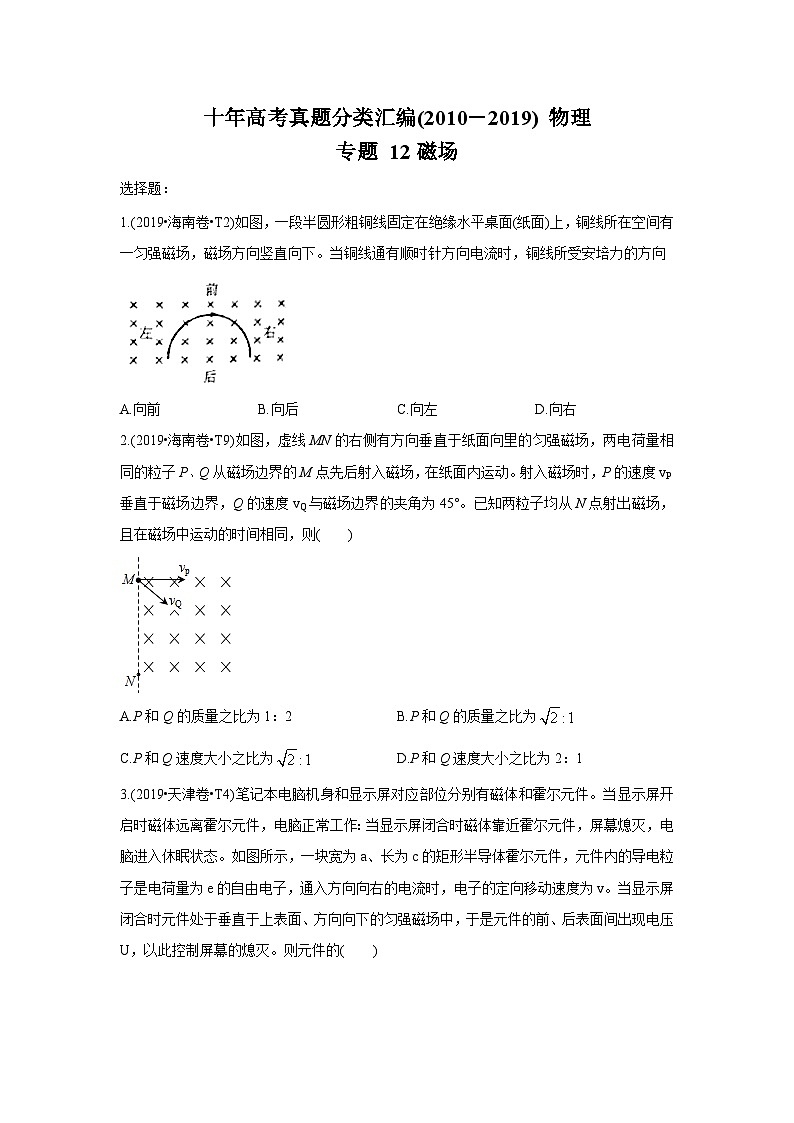

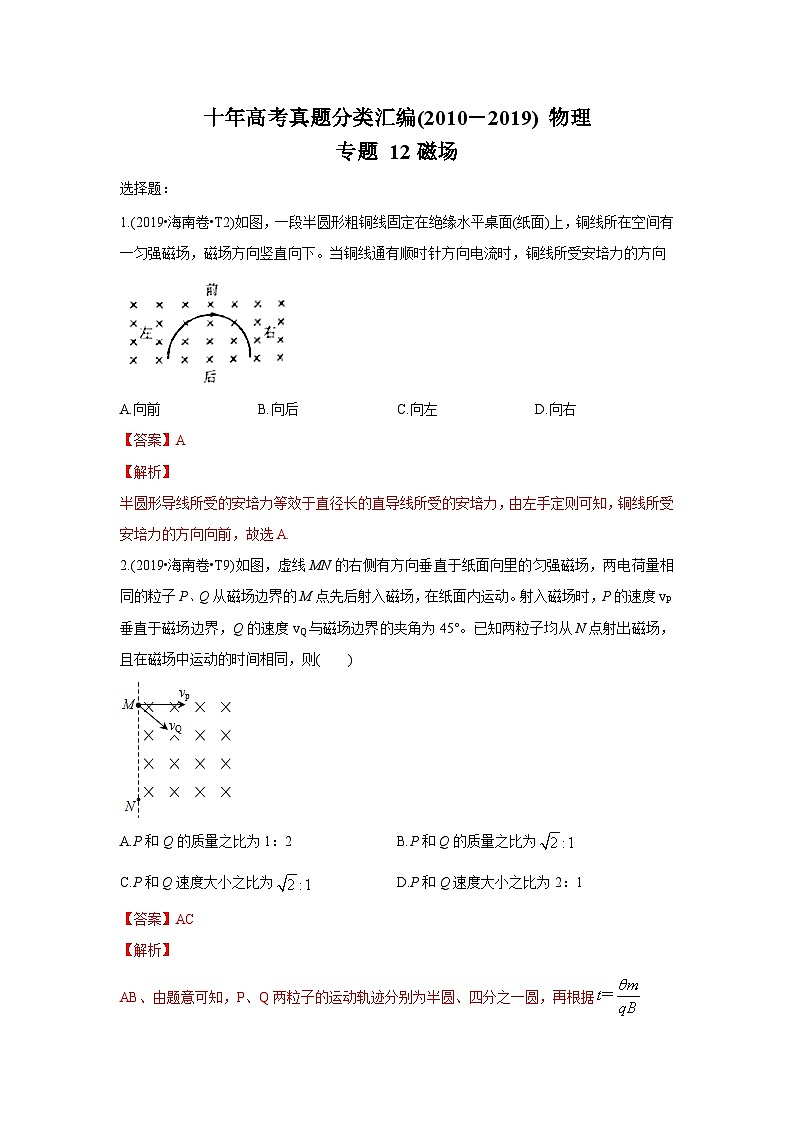

十年高考真题分类汇编(2010－2019) 物理
专题 12磁场
选择题：
1.(2019•海南卷•T2)如图，一段半圆形粗铜线固定在绝缘水平桌面(纸面)上，铜线所在空间有一匀强磁场，磁场方向竖直向下。当铜线通有顺时针方向电流时，铜线所受安培力的方向

A.向前 B.向后 C.向左 D.向右
2.(2019•海南卷•T9)如图，虚线MN的右侧有方向垂直于纸面向里的匀强磁场，两电荷量相同的粒子P、Q从磁场边界的M点先后射入磁场，在纸面内运动。射入磁场时，P的速度vP垂直于磁场边界，Q的速度vQ与磁场边界的夹角为45°。已知两粒子均从N点射出磁场，且在磁场中运动的时间相同，则( )

A.P和Q的质量之比为1：2 B.P和Q的质量之比为
C.P和Q速度大小之比为 D.P和Q速度大小之比为2：1

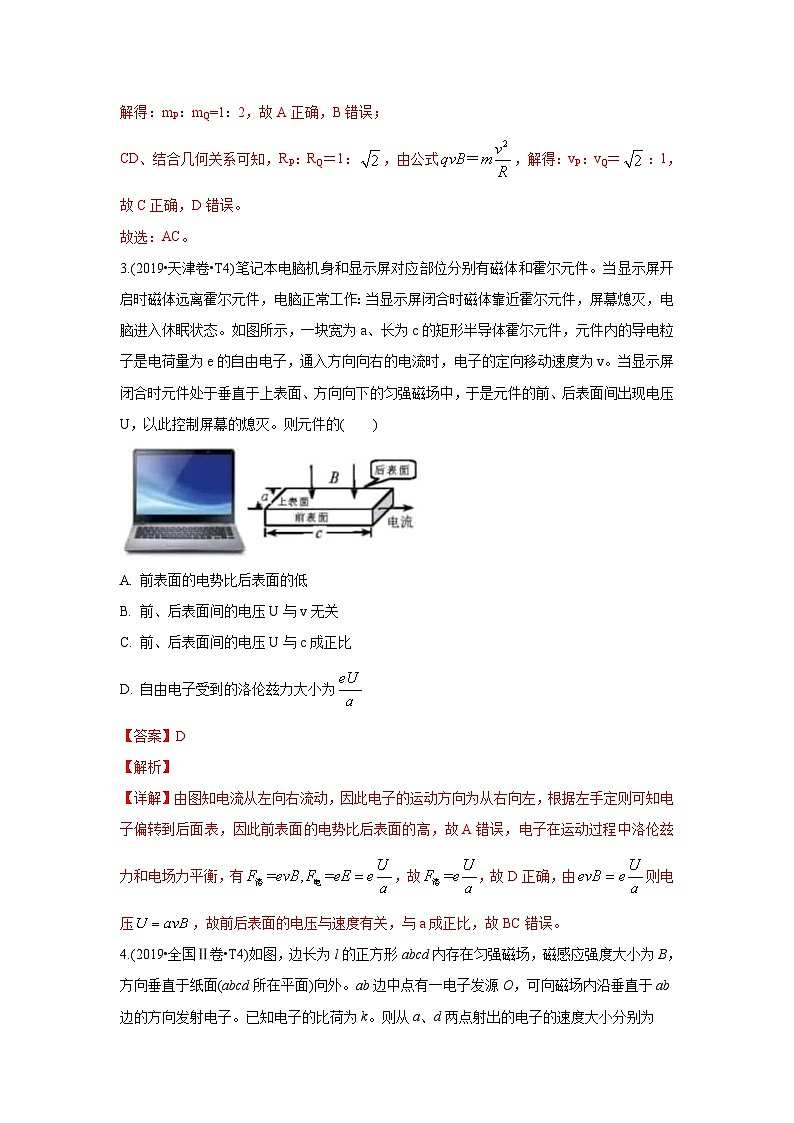

3.(2019•天津卷•T4)笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件。当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态。如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为v。当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U，以此控制屏幕的熄灭。则元件的( )

A. 前表面的电势比后表面的低
B. 前、后表面间的电压U与v无关
C. 前、后表面间的电压U与c成正比
D. 自由电子受到的洛伦兹力大小为

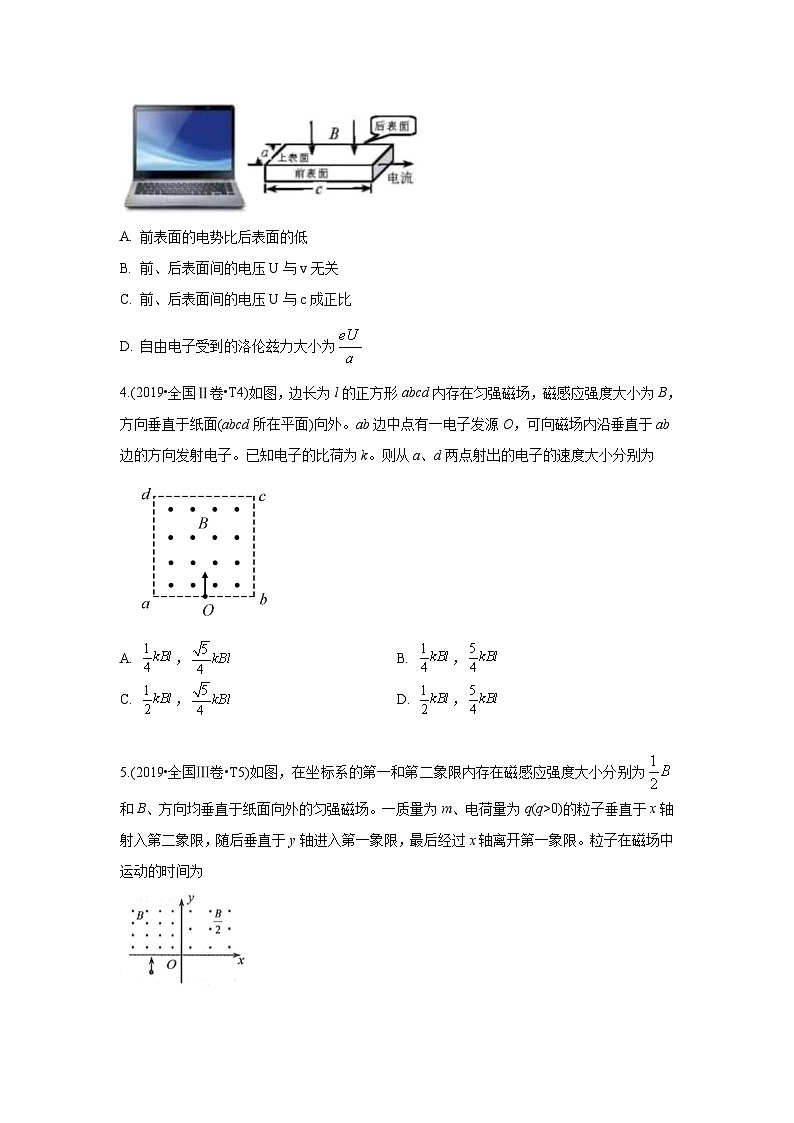

4.(2019•全国Ⅱ卷•T4)如图，边长为l的正方形abcd内存在匀强磁场，磁感应强度大小为B，方向垂直于纸面(abcd所在平面)向外。ab边中点有一电子发源O，可向磁场内沿垂直于ab边的方向发射电子。已知电子的比荷为k。则从a、d两点射出的电子的速度大小分别为

A. ， B. ，
C. ， D. ，

5.(2019•全国Ⅲ卷•T5)如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为和B、方向均垂直于纸面向外的匀强磁场。一质量为m、电荷量为q(q>0)的粒子垂直于x轴射入第二象限，随后垂直于y轴进入第一象限，最后经过x轴离开第一象限。粒子在磁场中运动的时间为

A. B. C. D.

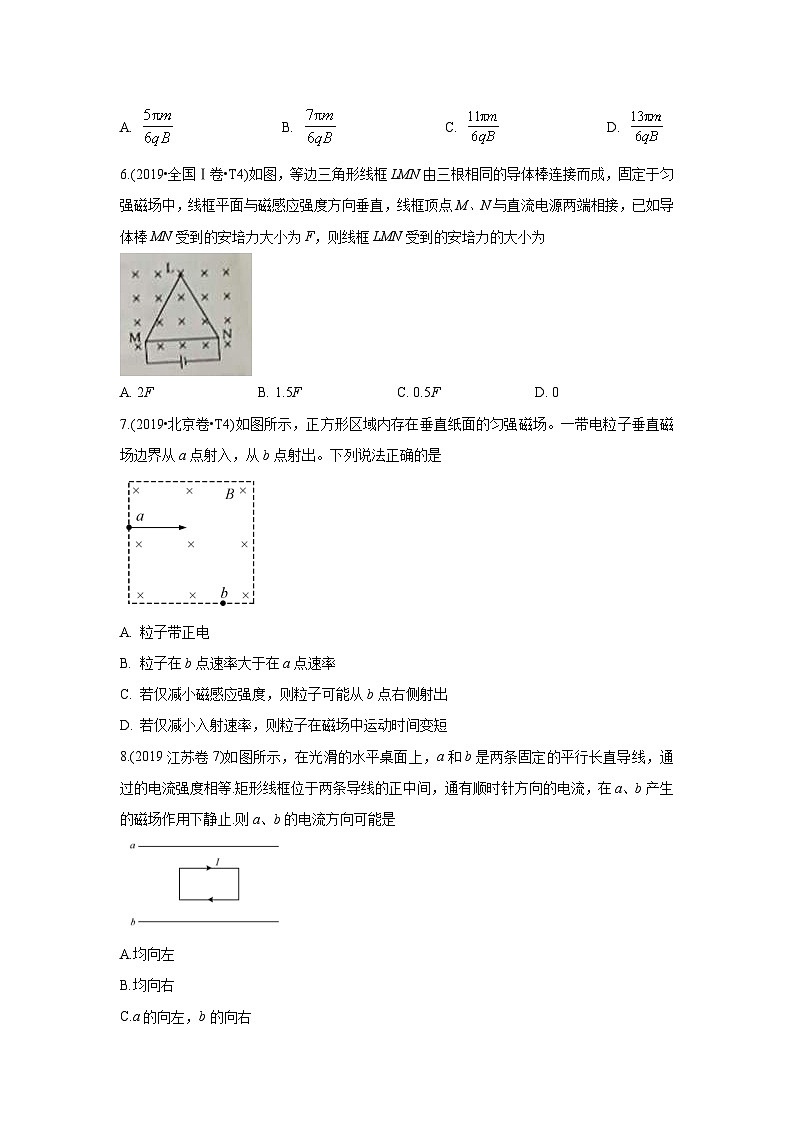

6.(2019•全国Ⅰ卷•T4)如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接，已如导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为

A. 2F B. 1.5F C. 0.5F D. 0
7.(2019•北京卷•T4)如图所示，正方形区域内存在垂直纸面的匀强磁场。一带电粒子垂直磁场边界从a点射入，从b点射出。下列说法正确的是

A. 粒子带正电
B. 粒子在b点速率大于在a点速率
C. 若仅减小磁感应强度，则粒子可能从b点右侧射出
D. 若仅减小入射速率，则粒子在磁场中运动时间变短
8.(2019江苏卷7)如图所示，在光滑的水平桌面上，a和b是两条固定的平行长直导线，通过的电流强度相等.矩形线框位于两条导线的正中间，通有顺时针方向的电流，在a、b产生的磁场作用下静止.则a、b的电流方向可能是

A.均向左
B.均向右
C.a的向左，b的向右
D.a的向右，b的向左

9.(2018·全国II卷)(多选)如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B0，方向垂直于纸面向外。已知a、b两点的磁感应强度大小分别为和，方向也垂直于纸面向外。则

A. 流经L1的电流在b点产生的磁感应强度大小为
B. 流经L1的电流在a点产生的磁感应强度大小为
C. 流经L2的电流在b点产生的磁感应强度大小为
D. 流经L2的电流在a点产生的磁感应强度大小为
10.(2017·新课标Ⅲ卷)如图，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l。在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零。如果让P中的电流反向、其他条件不变，则a点处磁感应强度的大小为

A.0 B. C. D.2B0
11.(2016·北京卷·T17)中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图。结合上述材料，下列说法不正确的是

A.地理南、北极与地磁场的南、北极不重合
B.地球内部也存在磁场，地磁南极在地理北极附近
C.地球表面任意位置的地磁场方向都与地面平行
D.地磁场对射向地球赤道的带电宇宙射线粒子有力的作用
12.(2016·上海卷)如图，一束电子沿z轴正向流动，则在图中y轴上A点的磁场方向是

A.+x方向 B.－x方向 C.+y方向 D.－y方向
13.(2011·全国卷)如图，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1>I2；a、b、c、d为导线某一横截面所在平面内的四点，且a、b、c与两导线共面；b点在两导线之间，b、d的连线与导线所在平面垂直。磁感应强度可能为零的点是

A.a点 B.b点 C.c点 D.d点
14.(2014·新课标全国Ⅰ卷·T15)关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是
A.安培力的方向可以不垂直于直导线
B.安培力的方向总是垂直于磁场的方向
C.安培力的大小与通电直导线和磁场方向的夹角无关
D.将直导线从中点折成直角，安培力的大小一定变为原来的一半
15.(2014·上海卷)如图，在磁感应强度为B的匀强磁场中，面积为S的矩形刚性导线框abcd可绕过ad边的固定轴OO′转动，磁场方向与线框平面垂直。在线框中通以电流强度为I的稳恒电流，并使线框与竖直平面成角，此时bc边受到相对OO′轴的安培力力矩大小为

(A)ISB (B)ISB (C) (D)
16.(2015·江苏卷·T4)如图所示，用天平测量匀强磁场的磁感应强度，下列各选项所示的载流线圈匝数相同，边长NM相等，将它们分别挂在天平的右臂下方，线圈中通有大小相同的电流，天平处于平衡状态，若磁场发生微小变化，天平最容易失去平衡的是

17.(2013·安徽卷·T15)图中a、b、c、d为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示。一带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是

A.向上 B.向下 C.向左 D.向右
18.(2017·新课标Ⅰ卷·T19)如图，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流，L1中电流方向与L2中的相同，与L3中的相反，下列说法正确的是

A.L1所受磁场作用力的方向与L2、L3所在平面垂直
B.L3所受磁场作用力的方向与L1、L2所在平面垂直
C.L1、L2和L3单位长度所受的磁场作用力大小之比为
D.L1、L2和L3单位长度所受的磁场作用力大小之比为
19.(2017·新课标Ⅱ卷)某同学自制的简易电动机示意图如图所示。矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴。将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方。为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将

A.左、右转轴下侧的绝缘漆都刮掉
B.左、右转轴上下两侧的绝缘漆都刮掉
C.左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉
D.左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉
20.(2015·全国新课标Ⅱ卷·T18)指南针是我国古代四大发明之一。关于指南针，下列说明正确的是
A.指南针可以仅具有一个磁极
B.指南针能够指向南北，说明地球具有磁场
C.指南针的指向会受到附近铁块的干扰
D.在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转
21.(2011·辽宁卷)电磁轨道炮工作原理如图所示，待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触，电流I从一条轨道流入，通过导电弹体后从另一条轨道流回，轨道电流可形成在弹体处垂直于轨道面得磁场(可视为匀强磁场)，磁感应强度的大小与I成正比。通电的弹体在轨道上受到安培力的作用而高速射出，现欲使弹体的出射速度增加到原来的2倍，理论上可采用的方法是

A.只将轨道长度L变为原来的2倍
B.只将电流I增加至原来的2倍
C.只将弹体质量减至原来的一半
D.将弹体质量减至原来的一半，轨道长度L变为原来的2倍，其它量不变
22.(2011·上海卷·T18)如图，质量为m、长为L的直导线用两绝缘细线悬挂于O、O’，并处于匀强磁场中。当导线中通以沿x正方向的电流I，且导线保持静止时，悬线与竖直方向夹角为θ。则磁感应强度方向和大小可能为

A.z正向， B.y正向，
C.z负向， D.沿悬线向上，
23.(2012·大纲全国卷)如图，两根互相平行的长直导线过纸面上的M、N两点，且与直面垂直，导线中通有大小相等、方向相反的电流。a、o、b在M、N的连线上，o为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到o点的距离均相等。关于以上几点处的磁场，下列说法正确的是

A.o点处的磁感应强度为零
B.a、b两点处的磁感应强度大小相等，方向相反
C.c、d两点处的磁感应强度大小相等，方向相同
D.a、c两点处磁感应强度的方向不同
24.(2014·海南卷)如图，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流：a、b、c是导线所在平面内的三点，左侧导线与它们的距离分别为、l和3l。关于这三点处的磁感应强度，下列判断正确的是

A.a处的磁感应强度大小比c处的大
B.b、c两处的磁感应强度大小相等
C.a、c两处的磁感应强度方向相同
D.b处的磁感应强度为零
25.(2012·天津卷·T2)如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ。如果仅改变下列某一个条件，θ角的相应变化情况是

A.棒中的电流变大，θ角变大
B.两悬线等长变短，θ角变小
C.金属棒质量变大，θ角变大
D.磁感应强度变大，θ角变小
26.(2014·浙江卷)如图1所示，两根光滑平行导轨水平放置，间距为L，其间有竖直向下的匀强磁场，磁感应强度为B。垂直于导轨水平对称放置一根均匀金属棒。从t=0时刻起，棒上有如图2所示的持续交流电流I，周期为T，最大值为Im，图1中I所示方向为电流正方向。则金属棒

A.一直向右移动
B.速度随时间周期性变化
C.受到的安培力随时间周期性变化
D.受到的安培力在一个周期内做正功
27.(2016·海南卷·T8)如图(a)所示，扬声器中有一线圈处于磁场中，当音频电流信号通过线圈时，线圈带动纸盆振动，发出声音。俯视图(b)表示处于辐射状磁场中的线圈(线圈平面即纸面)，磁场方向如图中箭头所示。在图(b)中

A.当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向里
B.当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向外
C.当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向里
D.当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向外
28.(2013·海南卷)三条在同一平面(纸面)内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I，方向如图所示。a、b和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等。将a、b和c处的磁感应强度大小分别记为B1、B2和B3，下列说法正确的是

A.B1=B20)。质量为m的粒子沿平行于直径ab的方向射入磁场区域，射入点与ab的距离为，已知粒子射出磁场与射入磁场时运动方向间的夹角为60°，则粒子的速率为(不计重力)

A. B. C. D.
35.(2014·北京卷)带电离子a、b在同一匀强磁场中做匀速圆周运动，它们的动量大小相等，a运动的半径大于b运动的半径。若a、b的电荷量分别为qa、qb，质量分别为ma、mb，周期分别为Ta、Tb。则一定有
A.qa＜qb B.ma＜mb C. Ta＜Tb D.
36.(2014·安徽卷)“人造小太阳”托卡马克装置使用强磁场约束高温等离子体，使其中的带电粒子被尽可能限制在装置内部，而不与装置器壁碰撞，已知等离子体中带电粒子的平均动能与等离子体的温度T成正比，为约束更高温度的等离子体，则需要更强的磁场，以使带电粒子在磁场中的运动半径不变，由此可判断所需的磁感应强度B正比于
A. B. C. D.
37.(2015·重庆卷·T1)题1图中曲线a、b、c、d为气泡室中某放射物质发生衰变放出的部分粒子的经迹，气泡室中磁感应强度方向垂直纸面向里。以下判断可能正确的是

A.a、b为粒子的经迹 B.a、b为粒子的经迹
C.c、d为粒子的经迹 D.c、d为粒子的经迹
38.(2015·海南卷·T1)如图所示，a是竖直平面P上的一点，P前有一条形磁铁垂直于P，且S极朝向a点，P后一电子在偏转线圈和条形磁铁的磁场的共同作用下，在水平面内向右弯曲经过a点。在电子经过a点的瞬间。条形磁铁的磁场对该电子的作用力的方向()

A.向上 B.向下 C.向左 D.向右
39.(2015·全国新课标Ⅰ卷·T14)两相邻匀强磁场区域的磁感应强度大小不同、方向平行。一速度方向与磁感应强度方向垂直的带电粒子(不计重力)，从较强磁场区域进入到较弱磁场区域后，粒子的
A.轨道半径减小，角速度增大 B.轨道半径减小，角速度减小
C.轨道半径增大，角速度增大 D.轨道半径增大，角速度减小

40.(2015·广东卷·T16)在同一匀强磁场中，α粒子()和质子()做匀速圆周运动，若它们的动量大小相等，则α粒子和质子
A.运动半径之比是2∶1 B.运动周期之比是2∶1
C.运动速度大小之比是4∶1 D.受到的洛伦兹力之比是2∶1
41.(2012·安徽卷·T19)如图所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v从A点沿直径AOB方向射入磁场，经过△t时间从C点射出磁场，OC与OB成60°角。现将带电粒子的速度变为v/3，仍从A点沿原方向射入磁场，不计重力，则粒子在磁场中的运动时间变为

A. △t B.2△t C.△t D.3△t
42.(2012·广东卷)质量和电量都相等的带电粒子M和N，以不同的速度率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图中虚线所示，下列表述正确的是

A.M带负电，N带正电
B.M的速度率小于N的速率
C.洛伦兹力对M、N做正功
D.M的运行时间大于N的运行时间
43.(2016·全国新课标Ⅱ卷)一圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的轴平行，筒的横截面如图所示。图中直径MN的两端分别开有小孔，筒绕其中心轴以角速度ω顺时针转动。在该截面内，一带电粒子从小孔M射入筒内，射入时的运动方向与MN成30°角。当筒转过90°时，该粒子恰好从小孔N飞出圆筒。不计重力。若粒子在筒内未与筒壁发生碰撞，则带电粒子的比荷为

A. B. C. D.
44.(2016·全国新课标Ⅲ卷·T18)平面OM和平面ON之间的夹角为30°，其横截面(纸面)如图所示，平面OM上方存在匀强磁场，磁感应强度大小为B、方向垂直于纸面向外。一带电粒子的质量为m，电荷量为q(q>0)。粒子沿纸面以大小为v的速度从OM的某点向左上方射入磁场，速度与OM成30°角。已知该粒子在磁场中的运动轨迹与ON只有一个交点，并从OM上另一点射出磁场。不计重力。粒子离开磁场的出射点到两平面交线O的距离为

A. B. C. D.
45.(2016·四川卷)如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场。一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为vb时，从b点离开磁场，在磁场中运动的时间为tb，当速度大小为vc时，从c点离开磁场，在磁场中运动的时间为tc，不计粒子重力。则

A.vb:vc=1:2，tb:tc=2:1 B.vb:vc=2:2，tb:tc=1:2
C.vb:vc=2:1，tb:tc=2:1 D.vb:vc=1:2，tb:tc=1:2
。
46.(2011·海南卷)空间存在方向垂直于纸面向里的匀强磁场，图中的正方形为其边界.一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O点入射.这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子.不计重力.下列说法正确的是

A.入射速度不同的粒子在磁场中的运动时间一定不同
B.入射速度相同的粒子在磁场中的运动轨迹一定相同
C.在磁场中运动时间相同的粒子，其运动轨迹一定相同
D.在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越大
47.(2011·浙江卷)利用如图所示装置可以选择一定速度范围内的带电粒子。图中板MN上方是磁感应强度大小为B、方向垂直纸面向里的匀强磁场，板上有两条宽度分别为2d和d的缝，两缝近端相距为L。一群质量为m、电荷量为q，具有不同速度的粒子从宽度为2d的缝垂直于板MN进入磁场，对于能够从宽度为d的缝射出的粒子，下列说法正确的是

A.粒子带正电
B.射出粒子的最大速度为
C.保持d和L不变，增大B，射出粒子的最大速度与最小速度之差增大
D.保持d和B不变，增大L，射出粒子的最大速度与最小速度之差增大
48.(2012·江苏卷)如图所示，MN是磁感应强度为B的匀强磁场的边界。一质量为m、电荷量为q的粒子在纸面内从O点射入磁场. 若粒子速度为v0，最远能落在边界上的A点。下列说法正确的有

A.若粒子落在A点的左侧，其速度一定小于v0
B.若粒子落在A点的右侧，其速度一定大于v0
C.若粒子落在A点左右两侧d的范围内，其速度不可能小于v0－qBd/2m
D.若粒子落在A点左右两侧d的范围内，其速度不可能大于v0+qBd/2m
49.(2014·新课标全国卷Ⅱ)如图为某磁谱仪部分构件的示意图。图中，永磁铁提供匀强磁场，硅微条径迹探测器可以探测粒子在其中运动的轨迹。宇宙射线中有大量的电子、正电子和质子。当这些粒子从上部垂直进入磁场时，下列说法正确的是

A.电子与正电子的偏转方向一定不同
B.电子和正电子在磁场中的运动轨迹一定相同
C.仅依据粒子的运动轨迹无法判断此粒子是质子还是正电子
D.粒子的动能越大，它在磁场中运动轨迹的半径越小
50.(2015·全国新课标Ⅱ卷·T19)有两个运强磁场区域I和II，I中的磁感应强度是II中的k倍，两个速率相同的电子分别在两磁场区域做圆周运动。与I中运动的电子相比，II中的电子
A.运动轨迹的半径是I中的k倍
B.加速度的大小是I中的k倍
C.做圆周运动的周期是I中的k倍
D.做圆周运动的角速度是I中的k倍
51.(2015·四川卷·T7)如图所示，S处有一电子源，可向纸面内任意方向发射电子，平板MN垂直于纸面，在纸面内的长度L=9.1cm，中点O与S间的距离d＝4.55cm，MN与SO直线的夹角为θ，板所在平面有电子源的一侧区域有方向垂直于纸面向外的匀强磁场，磁感应强度B＝2.0×10－4T，电子质量m＝9.1×10－31kg，电荷量e＝－1.6×10－19C，不计电子重力。电子源发射速度v＝1.6×106m/s的一个电子，该电子打在板上可能位置的区域的长度为l，则

A.θ＝90°时，l＝9.1cm B.θ＝60°时，l＝9.1cm
C.θ＝45°时，l＝4.55cm D.θ＝30°时，l＝4.55cm
52.(2013·广东卷·T21)如图所示，两个初速度大小相同的同种离子a和b，从O点沿垂直磁场方向进人匀强磁场，最后打到屏P上。不计重力。下列说法正确的有

A.a、b均带正电 B.a在磁场中飞行的时间比b的短
C.a在磁场中飞行的路程比b的短 D.a在P上的落点与O点的距离比b的近
53.(2013·重庆卷)如图所示，一段长方体形导电材料，左右两端面的边长都为a和b，内有带电量为q的某种自由运动电荷。导电材料置于方向垂直于其前表面向里的匀强磁场中，内部磁感应强度大小为B。当通以从左到右的稳恒电流I时，测得导电材料上、下表面之间的电压为U，且上表面的电势比下表面的低。由此可得该导电材料单位体积内自由运动电荷数及自由运动电荷的正负分别为

A.，负 B.，正 C.，负 D.，正
54.(2014·天津卷)如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷。一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么
A.若微粒带正电荷，则A板一定带正电荷
B.微粒从M点运动到N点电势能一定增加
C.微粒从M点运动到N点动能一定增加
D.微粒从M点运动到N点机械能一定增加
55.(2016·全国新课标Ⅰ卷·T15)现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定。质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场。若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍。此离子和质子的质量比约为

A.11 B.12　　　C.121 D.144
56.(2017·新课标Ⅰ卷)如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里，三个带正电的微粒a、b、c电荷量相等，质量分别为ma、mb、mc。已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动。下列选项正确的是

A. B.
C. D.

57.(2014·江苏卷)如图所示，导电物质为电子的霍尔元件位于两串联线圈之间，线圈中电流为I，线圈间产生匀强磁场，磁感应强度大小B与I成正比，方向垂直于霍尔元件的两侧面，此时通过霍尔元件的电流为IH，与其前后表面相连的电压表测出的霍尔电压UH满足：UH＝，式中k为霍尔系数，d为霍尔元件两侧面间的距离。电阻R远大于RL，霍尔元件的电阻可以忽略，则

A.霍尔元件前表面的电势低于后表面 B.若电源的正负极对调，电压表将反偏
C.IH与I成正比 D.电压表的示数与RL消耗的电功率成正比
58.(2015·山东卷·T20)如图甲，两水平金属板间距为d，板间电场强度的变化规律如图乙所示。t=0时刻，质量为m的带电微粒以初速度v0沿中线射入两板间，时间内微粒匀速运动，T时刻微粒恰好经金属边缘飞出。微粒运动过程中未与金属板接触。重力加速度的大小为g。关于微粒在时间内运动的描述，正确的是

A.末速度大小为 B.末速度沿水平方向
C.重力势能减少了 D.克服电场力做功为
59.(2012·新课标卷)如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连。若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子

A.所受重力与电场力平衡
B.电势能逐渐增加
C.动能逐渐增加
D.做匀变速直线运动
60.(2010·上海卷·T13)如图，长为2l的直导线拆成边长相等，夹角为60°的V形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为B，当在该导线中通以电流强度为I的电流时，该V形通电导线受到的安培力大小为

A.0 B.0.5BIl C. Bil D.2 BIl
61.(2010·重庆卷·T21)如题21图所示，矩形MNPQ区域内有方向垂直于纸面的匀强磁场，有5个带点粒子从图中箭头所示位置垂直于磁场边界进入磁场，在纸面内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示。

由以上信息可知，从图中a、b、c处进入的粒子对应表中的编号分别为
A.3、5、 4 B.4、2、5
C.5、3、2 D.2、4、5
62.(2010·江苏卷·T9)如图所示，在匀强磁场中附加另一匀强磁场，附加磁场位于图中阴影区域，附加磁场区域的对称轴OO’与SS’垂直。a、b、c三个质子先后从S点沿垂直于磁场的方向摄入磁场，它们的速度大小相等，b的速度方向与SS’垂直，a、c的速度方向与b的速度方向间的夹角分别为α、β，且α>β。三个质子经过附加磁场区域后能达到同一点S’，则下列说法中正确的有

A.三个质子从S运动到S’的时间相等
B.三个质子在附加磁场以外区域运动时，运动轨迹的圆心均在OO’轴上
C.若撤去附加磁场，a到达SS’连线上的位置距S点最近
D.附加磁场方向与原磁场方向相同
非选择题：
63.(2019•海南卷•T14)如图，一水平面内固定有两根平行的长直金属导轨，导轨间距为l；两根相同的导体棒AB、CD置于导轨上并与导轨垂直，长度均为l；棒与导轨间的动摩擦因数为µ(最大静摩擦力等于滑动摩擦力)：整个装置处于匀强磁场中，磁感应强度大小为B，方向竖直向下。从t=0时开始，对AB棒施加一外力，使AB棒从静止开始向右做匀加速运动，直到t=t1时刻撤去外力，此时棒中的感应电流为i1；已知CD棒在时刻开始运动，运动过程中两棒均与导轨接触良好。两棒的质量均为m，电阻均为R，导轨的电阻不计。重力加速度大小为g。

(1)求AB棒做匀加速运动的加速度大小；
(2)求撤去外力时CD棒的速度大小；
(3)撤去外力后，CD棒在t=t2时刻静止，求此时AB棒的速度大小。
64.(2019•全国Ⅰ卷•T11)如图，在直角三角形OPN区域内存在匀强磁场，磁感应强度大小为B、方向垂直于纸面向外。一带正电的粒子从静止开始经电压U加速后，沿平行于x辅的方向射入磁场；一段时间后，该粒子在OP边上某点以垂直于x轴的方向射出。已知O点为坐标原点，N点在y轴上，OP与x轴的夹角为30°，粒子进入磁场的入射点与离开磁场的出射点之间的距离为d，不计重力。求
(1)带电粒子的比荷；
(2)带电粒子从射入磁场到运动至x轴的时间。
65.(2019•江苏卷•T23)如图所示，匀强磁场的磁感应强度大小为B.磁场中的水平绝缘薄板与磁场的左、右边界分别垂直相交于M、N，MN=L，粒子打到板上时会被反弹(碰撞时间极短)，反弹前后水平分速度不变，竖直分速度大小不变、方向相反.质量为m、电荷量为－q的粒子速度一定，可以从左边界的不同位置水平射入磁场，在磁场中做圆周运动的半径为d，且d0，I为电流强度，r为距导线的即离。在水平长直导线MN正下方，矩形线圈abcd通以逆时针方向的恒定电流，被两根等长的轻质绝缘细线静止地悬挂，如图所示。开始时MN内不通电流，此时两细线内的张力均为T0。当MN通以强度为I1的电流时，两细线内的张力均减小为T1：当MN内的电流强度变为I2时，两细线的张力均大于T0。

(1)分别指出强度为I1、I2的电流的方向；
(2)求MN分别通以强度为I1和I2电流时，线框受到的安培力F1与F2大小之比；
(3)当MN内的电流强度为I3时两细线恰好断裂，在此瞬间线圈的加速度大小为a，求I3。
69..(2014·重庆卷)如图所示，在无限长的竖直边界NS和MT间充满匀强电场，同时该区域上、下部分分别充满方向垂直于NSTM平面向外和向内的匀强磁场，磁感应强度大小分别为和，KL为上下磁场的水平分界线，在NS和MT边界上，距KL高处分别有P、Q两点，NS和MT间距为.质量为、带电量为的粒子从P点垂直于NS边界射入该区域，在两边界之间做圆周运动，重力加速度为.

(1)求该电场强度的大小和方向。
(2)要使粒子不从NS边界飞出，求粒子入射速度的最小值。
(3)若粒子能经过Q点从MT边界飞出，求粒子入射速度的所有可能值。
70.(2013·北京卷)如图所示，两平行金属板间距为d，电势差为U，板间电场可视为匀强电场；金属板下方有一磁感应强度为B的匀强磁场。带电量为+q、质量为m的粒子，由静止开始从正极板出发，经电场加速后射出，并进入磁场做匀速圆周运动。忽略重力的影响，求：

(1)匀强电场场强E的大小；
(2)粒子从电场射出时速度ν的大小；
(3)粒子在磁场中做匀速圆周运动的半径R。
71.(2013·北京卷)对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质。
(1)一段横截面积为S、长为l的直导线，单位体积内有n个自由电子，电子电荷量为e。该导线通有电流时，假设自由电子定向移动的速率均为v。
(a)求导线中的电流I；
(b)将该导线放在匀强磁场中，电流方向垂直于磁感应强度B，导线所受安培力大小为F安，导线内自由电子所受洛伦兹力大小的总和为F，推导F安=F。
(2)正方体密闭容器中有大量运动粒子，每个粒子质量为m，单位体积内粒子数量n为恒量。为简化问题，我们假定：粒子大小可以忽略；其速率均为v，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变。利用所学力学知识，导出器壁单位面积所受粒子压力F与m、n和v的关系。
(注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明)




72.(2012··海南卷·T16)图(a)所示的xOy平面处于匀强磁场中，磁场方向与xOy平面(纸面)垂直，磁感应强度B随时间t变化的周期为T，变化图线如图(b)所示。当B为+B0时，磁感应强度方向指向纸外。在坐标原点O有一带正电的粒子P，其电荷量与质量之比恰好等于。不计重力。设P在某时刻t0以某一初速度沿y轴正方向自O点开始运动，将它经过时间T到达的点记为A。

(1)若t0=0，则直线OA与x轴的夹角是多少？
(2)若t0=T/4，则直线OA与x轴的夹角是多少？
(3)为了使直线OA与x轴的夹角为π/4，在0< t0< T/4的范围内，t0应取何值？是多少？
73.(2014·浙江卷·T25)离子推进器是太空飞行器常用的动力系统，某种推进器设计的简化原理如图1所示，截面半径为R的圆柱腔分为两个工作区。I为电离区，将氙气电离获得1价正离子II为加速区，长度为L，两端加有电压，形成轴向的匀强电场。I区产生的正离子以接近0的初速度进入II区，被加速后以速度vM从右侧喷出。I区内有轴向的匀强磁场，磁感应强度大小为B，在离轴线R/2处的C点持续射出一定速度范围的电子。假设射出的电子仅在垂直于轴线的截面上运动，截面如图2所示(从左向右看)。电子的初速度方向与中心O点和C点的连线成α角(00的区域存在方向沿y轴负方向的匀强电场，场强大小为E，在y
