初中科学浙教版八年级下册第7节 电的安全使用课时训练

这是一份初中科学浙教版八年级下册第7节 电的安全使用课时训练，共9页。试卷主要包含了如图是小科家的部分电路，工作和生活中要注意安全用电等内容，欢迎下载使用。

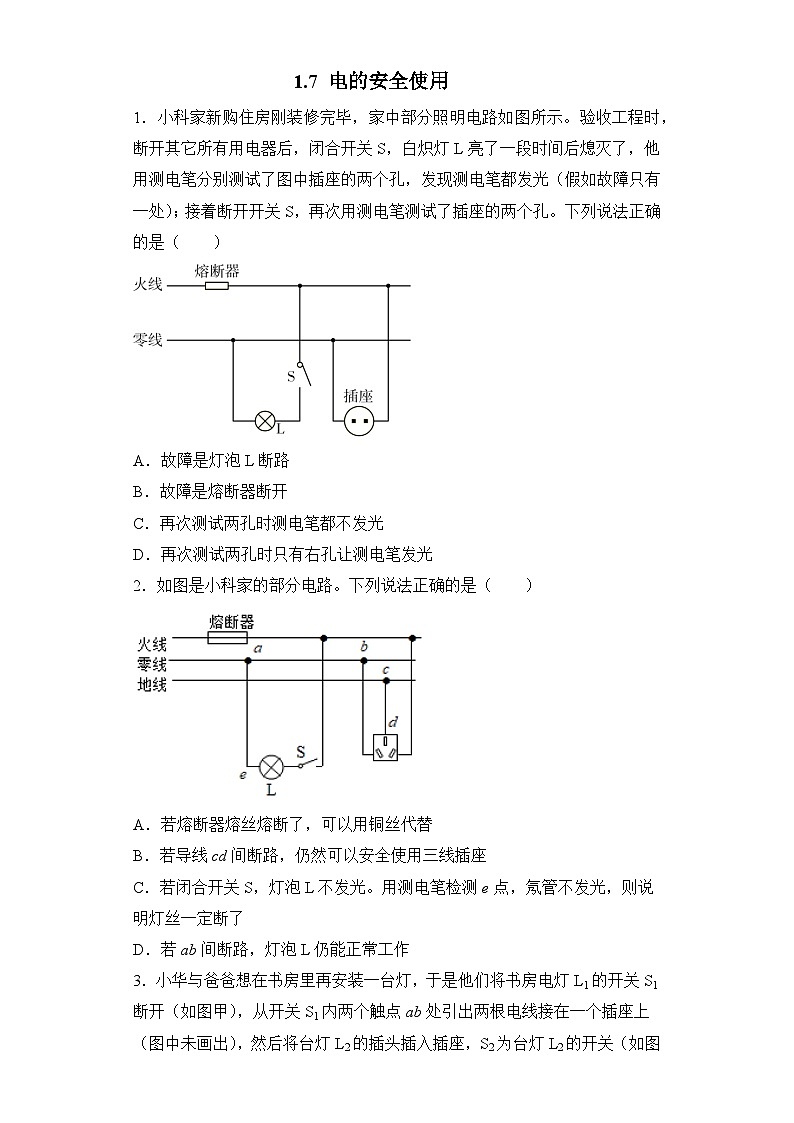

1.7 电的安全使用1．小科家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光（假如故障只有一处）；接着断开开关S，再次用测电笔测试了插座的两个孔。下列说法正确的是（　　）A．故障是灯泡L断路B．故障是熔断器断开C．再次测试两孔时测电笔都不发光D．再次测试两孔时只有右孔让测电笔发光2．如图是小科家的部分电路。下列说法正确的是（　　）A．若熔断器熔丝熔断了，可以用铜丝代替B．若导线cd间断路，仍然可以安全使用三线插座C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了D．若ab间断路，灯泡L仍能正常工作3．小华与爸爸想在书房里再安装一台灯，于是他们将书房电灯L1的开关S1断开（如图甲），从开关S1内两个触点ab处引出两根电线接在一个插座上（图中未画出），然后将台灯L2的插头插入插座，S2为台灯L2的开关（如图乙），则下列说法正确的是（　　）A．S1、S2都断开时，灯泡L1两端电压Ucd=220VB．S1断开、S2闭合时，灯L1与灯L2均正常发光C．先闭合S1、再闭合S2时，灯L1亮度变暗D．先闭合S2、再闭合S1时，灯L1亮度变亮4．关于安全用电常识，下列说法中不正确的是（　　）A．不能用铜丝和铁丝代替保险丝B．电线上不能晾衣服C．如果发生触电事故，要立即切断电源D．使用试电笔时，只要用笔尖接触被测的导线即可5．2020年11月，国务院办公厅提出新能源汽车发展战略。如图是新能源汽车的充电桩，下列做法符合安全用电的是（　　）A．安装充电桩时，不连接地线也可以B．每个充电桩在安装时都要装漏电保护器C．有经验的电工在安装充电桩时不必断开电源开关D．充电桩起火，应迅速浇水扑灭6．工作和生活中要注意安全用电。下列选项中，符合安全用电原则的是（　　）  A．电灯和开关的连接 B．湿手摸开关C．测电笔的使用   D．发生火灾立即切断电源7．如图是小科同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍在正常发光。拔出电饭煲的插头，电热水壶仍不能工作。用测电笔分别测试插座的左、右孔，发现氖管均不发光。若电路中只有一处故障，则（    ）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的a、b间导线断路D．电路的c、d间导线断路8．如图所示为家庭电路的一部分，对其按如下顺序检测：①闭合开关S1，灯L1亮；②断开开关S1，闭合开关S2，灯L2不亮；再用测电笔测试a、b两点，发现只有测a点时，氖管发光。若电路中只有一处故障，则是（　　）A．a、b两点间断路 B．b点左侧的零线断路C．灯L2短路 D．灯L2断路9．家用漏电保护器是用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时通过火线与零线的电流不相等。漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（　　）A． B．C． D．10．如图所示为小刚所连的两盏白炽灯和两个插座的电路图。通电后发现不能正常工作。下面几个措施中可能引起危险的是（　　）A．拆掉开关S2，两条导线连在一起B．拆掉开关S3，两条导线连在一起C．拆掉插座甲，两条导线连在一起D．拆掉灯泡丙，两条导线连在一起11．电可以造福人类,但使用不当也会带来危害，下列说法不符合安全用电要求的是（　　）A．不允许用铁丝或铜丝代替熔丝B．用电器的金属外壳应该接地C．可以在不断开开关的情况下更换灯泡D．使用测电笔时,手不能接触它的笔尖12．如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光。拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）A．电热水壶所在电路的b、c间断路 B．插座的接地线断路C．电路的c、d间导线断路 D．电路的a、b间导线断路13．如图所示是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是（　　）A．灯泡和两孔插座是串联的B．测电笔接触点，氖管不发光C．开关和三孔插座的连接都是错误的D．测电笔插入两孔插座的左孔，氖管发光14．某油烟机具有排气和照明的功能，这两种功能既可单独、也可同时使用。下列电路符合要求的是（　　）A． B． C． D．15．图是小明家家庭电路的一部分。下列叙述中，错误的是（　　）A．开关与灯泡串联B．灯泡与插座串联C．当开关S断开时，用测电笔分别测试电路中a、b、c、d四处，能使氖管发光的是d处D．该插座能将用电器的金属外壳与大地相连16．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是________（选填“导体”或“绝缘体”），使电路发生  _______ 路，导致空气开关跳闸。17．电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是_____V。对于人体，一般情况下_____V以下的电压才是安全的。安全用电的原则是不接触_____，不靠近_____。18．如图甲所示是测电笔的结构，图乙和图丙中，正确使用测电笔的是图___________。当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座的___________孔。测电笔内部有一个大电阻，它的作用是___________。若测电笔氖管发光时通过的电流为0.36mA，人体的安全电压为不高于36V，则当测电笔的笔尖接触家庭电路的火线时要使人能处于安全状态，此大电阻的阻值至少应为___________（保留三位有效数字）Ω。（不计氖管发光时的电阻）19．如图所示是某电热器的工作原理图，R1、R2是发热电阻，虚线框为电热器的金属外壳，它用一个旋转开关可以实现电热器多档位工作的要求；其中旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。如旋到图中位置S时，金属滑片将1、2两触点同时与右边缘金属板接通；若电源电压为220V，则由图可知：  （1）图中P、Q两个接头中，________与零线相连。  （2）为安全起见，需在电路中安装一总开关，该开关最好应安装在图中A、B、C、D、E中的________点处。20．小周同学在学习了电与磁的有关知识后，对自己家中的电路和连接非常感兴趣。（1）小周同学知道了照明电路中，火线与零线间的电压是________伏，各盏灯之间、灯与其它用电器间应该是________联，开关与其控制的灯或其控制的用电器之间是________联。（2）小周同学认识了许多家庭用电中的器材、设备，并知道它们的用途。如记录电路消耗的电能用________。保护电路安全要安装________。（3）小周同学也想试一试自己安装电路，在安装电路之前，必须要使用测电笔来判断电路的火线和零线，如图甲、乙所示是小周同学使用测电笔两种的方法，正确的是________（选填“甲”或“乙”，金属体均在笔尾）。21．电工师傅为小倩的新房安装家庭电路，回答下列问题。（1）请你将图中的元件连成符合安全用电原则的电路_____。（2）小倩根据所学知识，想借助测电笔验收安装是否正确。在使用测电笔时，______（填“甲”或“乙”）的使用方法是正确的。（3）检测时，首先只闭合开关，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因可能是______。（4）排除故障后，将一个电阻为55欧姆的用电器指入插座单独工作，此时通过保险丝的电流为多少_____?
参考答案：1．D2．D3．D4．D5．B6．D7．C8．A9．C10．D11．C12．C13．C14．C15．B16．     导体     短17．     220     36     低压带电体     高压带电体18．     丙     右     分压减小通过人体的电流     5.11×10519．     P     C20．     220     并     串     电能表     空气开关     乙21．          乙     零线断路     4
