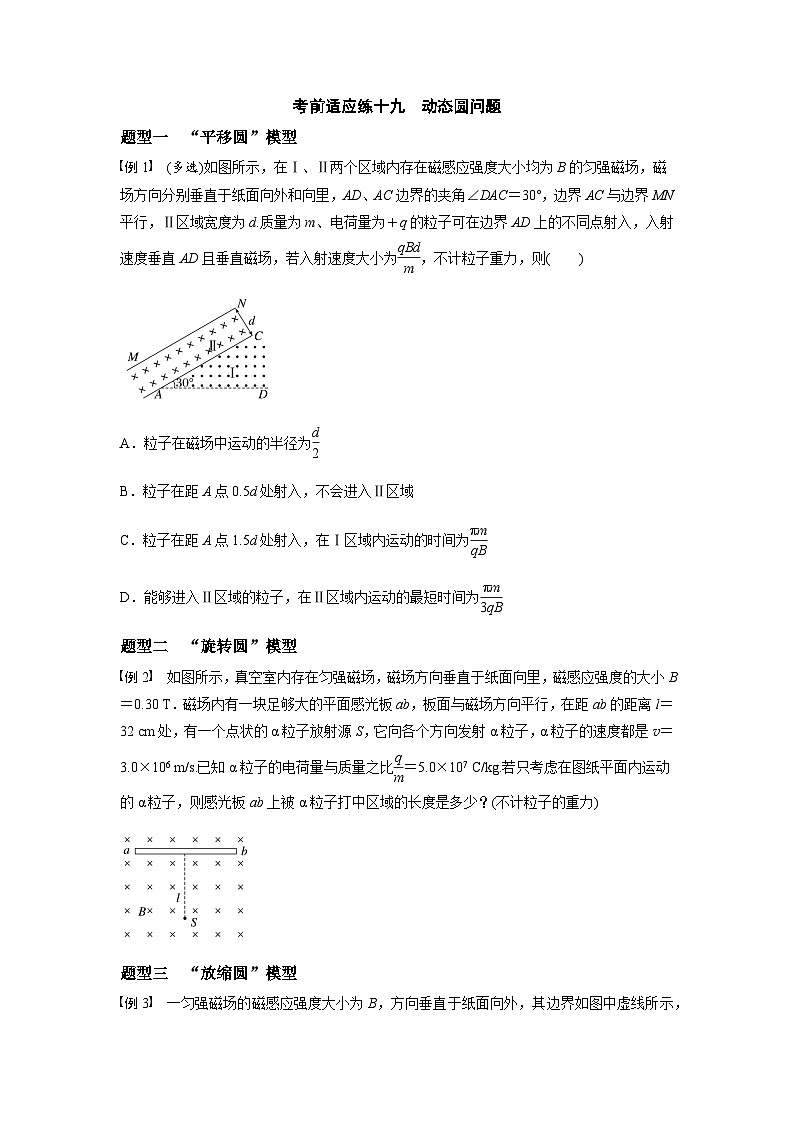

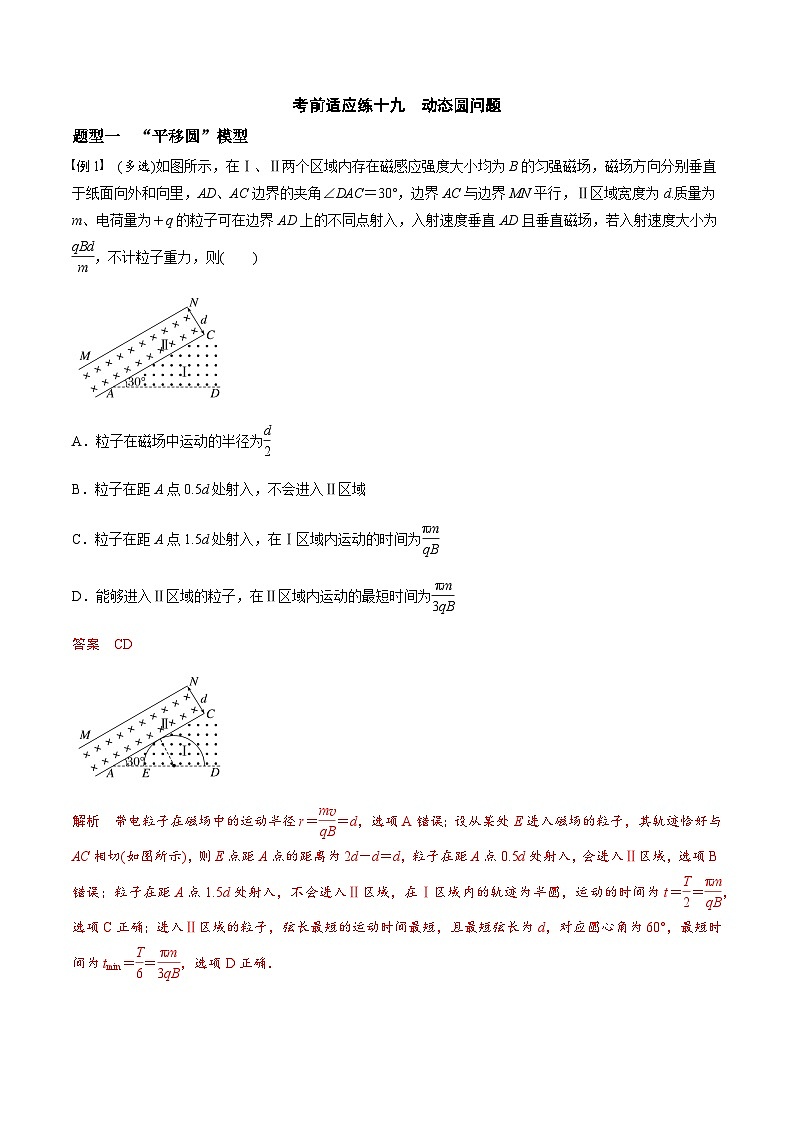

例1 (多选)如图所示，在Ⅰ、Ⅱ两个区域内存在磁感应强度大小均为B的匀强磁场，磁场方向分别垂直于纸面向外和向里，AD、AC边界的夹角∠DAC＝30°，边界AC与边界MN平行，Ⅱ区域宽度为d.质量为m、电荷量为＋q的粒子可在边界AD上的不同点射入，入射速度垂直AD且垂直磁场，若入射速度大小为eq \f(qBd,m)，不计粒子重力，则( )
A．粒子在磁场中运动的半径为eq \f(d,2)
B．粒子在距A点0.5d处射入，不会进入Ⅱ区域
C．粒子在距A点1.5d处射入，在Ⅰ区域内运动的时间为eq \f(πm,qB)
D．能够进入Ⅱ区域的粒子，在Ⅱ区域内运动的最短时间为eq \f(πm,3qB)
答案 CD
解析 带电粒子在磁场中的运动半径r＝eq \f(mv,qB)＝d，选项A错误；设从某处E进入磁场的粒子，其轨迹恰好与AC相切(如图所示)，则E点距A点的距离为2d－d＝d，粒子在距A点0.5d处射入，会进入Ⅱ区域，选项B错误；粒子在距A点1.5d处射入，不会进入Ⅱ区域，在Ⅰ区域内的轨迹为半圆，运动的时间为t＝eq \f(T,2)＝eq \f(πm,qB)，选项C正确；进入Ⅱ区域的粒子，弦长最短的运动时间最短，且最短弦长为d，对应圆心角为60°，最短时间为tmin＝eq \f(T,6)＝eq \f(πm,3qB)，选项D正确．
题型二 “旋转圆”模型

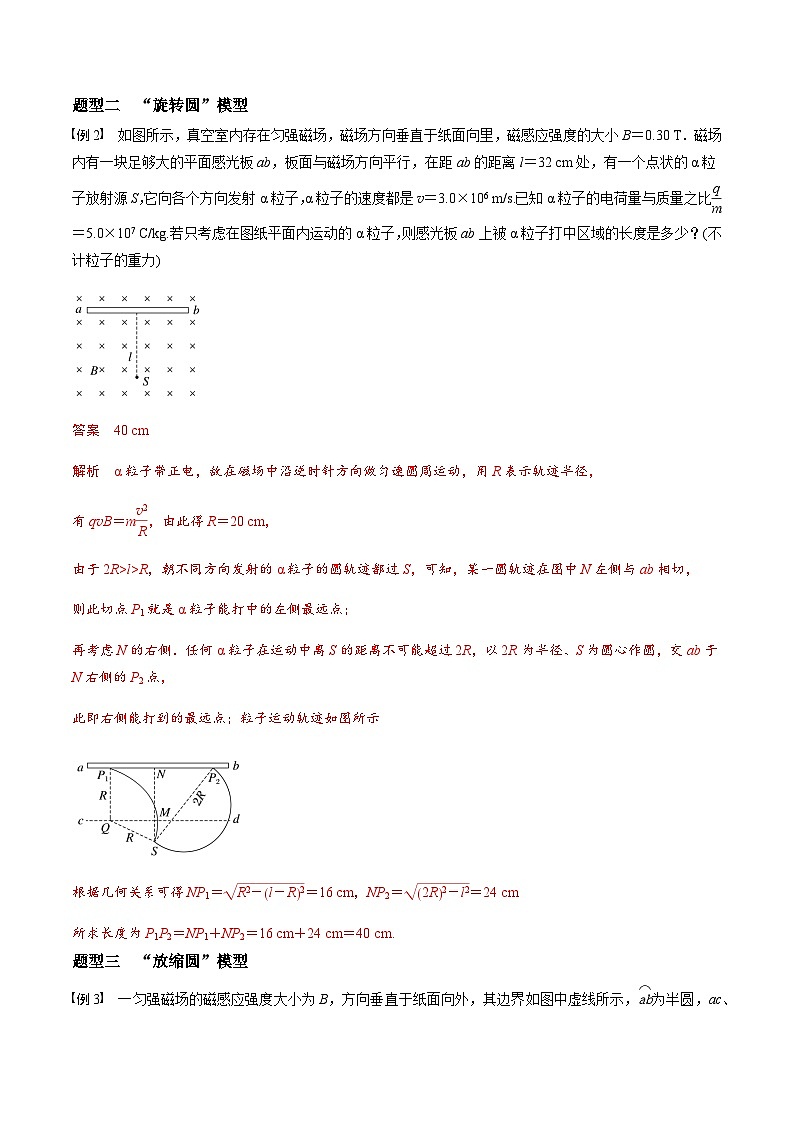

例2 如图所示，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B＝0.30 T．磁场内有一块足够大的平面感光板ab，板面与磁场方向平行，在距ab的距离l＝32 cm处，有一个点状的α粒子放射源S，它向各个方向发射α粒子，α粒子的速度都是v＝3.0×106 m/s.已知α粒子的电荷量与质量之比eq \f(q,m)＝5.0×107 C/kg.若只考虑在图纸平面内运动的α粒子，则感光板ab上被α粒子打中区域的长度是多少？(不计粒子的重力)
答案 40 cm
解析 α粒子带正电，故在磁场中沿逆时针方向做匀速圆周运动，用R表示轨迹半径，
有qvB＝meq \f(v2,R)，由此得R＝20 cm，
由于2R>l>R，朝不同方向发射的α粒子的圆轨迹都过S，可知，某一圆轨迹在图中N左侧与ab相切，
则此切点P1就是α粒子能打中的左侧最远点；
再考虑N的右侧．任何α粒子在运动中离S的距离不可能超过2R，以2R为半径、S为圆心作圆，交ab于N右侧的P2点，
此即右侧能打到的最远点；粒子运动轨迹如图所示
根据几何关系可得NP1＝eq \r(R2－l－R2)＝16 cm，NP2＝eq \r(2R2－l2)＝24 cm
所求长度为P1P2＝NP1＋NP2＝16 cm＋24 cm＝40 cm.
题型三 “放缩圆”模型

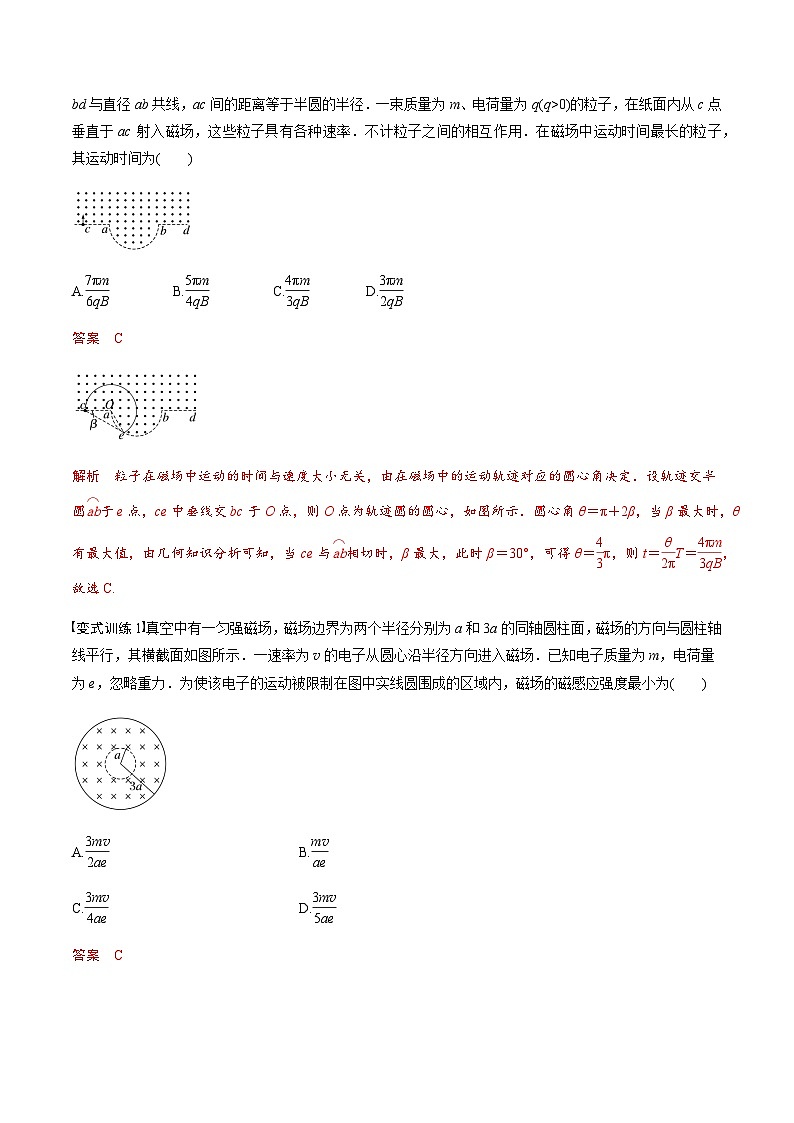

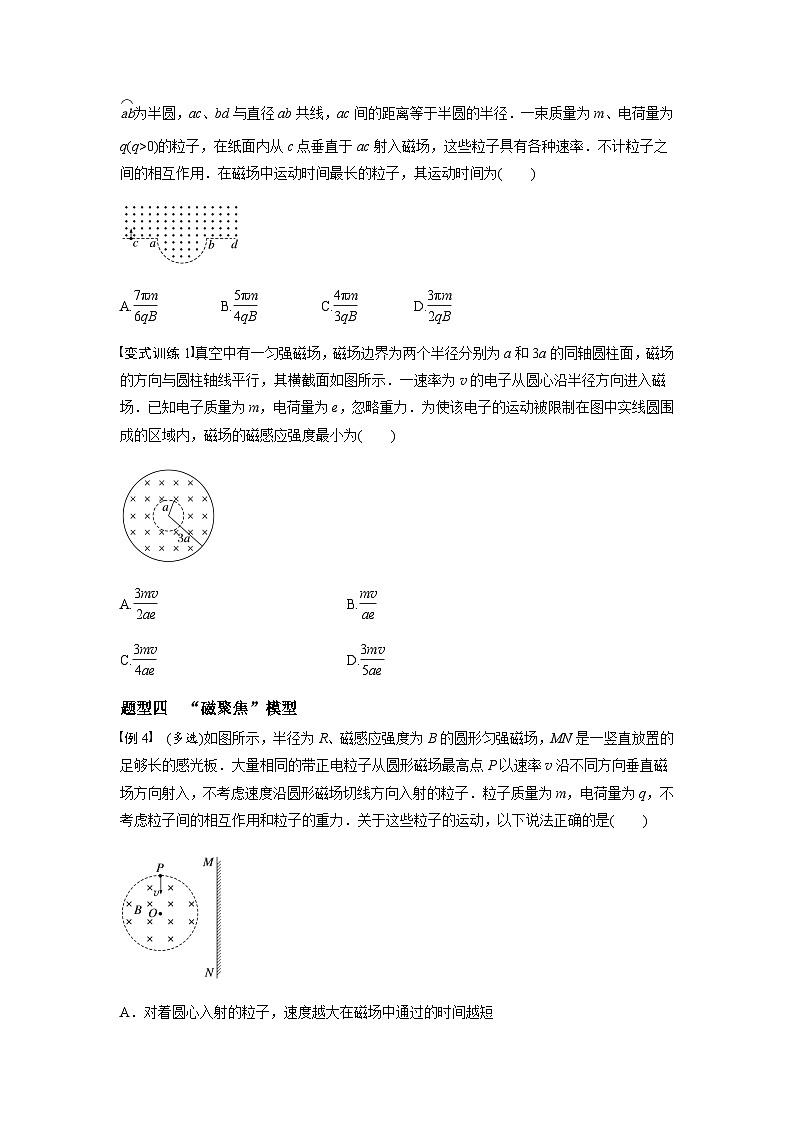

例3 一匀强磁场的磁感应强度大小为B，方向垂直于纸面向外，其边界如图中虚线所示， eq \\ar(ab, \s\up5(⌒))为半圆，ac、bd与直径ab共线，ac间的距离等于半圆的半径．一束质量为m、电荷量为q(q>0)的粒子，在纸面内从c点垂直于ac射入磁场，这些粒子具有各种速率．不计粒子之间的相互作用．在磁场中运动时间最长的粒子，其运动时间为( )
A.eq \f(7πm,6qB) B.eq \f(5πm,4qB) C.eq \f(4πm,3qB) D.eq \f(3πm,2qB)
答案 C
解析 粒子在磁场中运动的时间与速度大小无关，由在磁场中的运动轨迹对应的圆心角决定．设轨迹交半圆 eq \\ar(ab, \s\up5(⌒))于e点，ce中垂线交bc于O点，则O点为轨迹圆的圆心，如图所示．圆心角θ＝π＋2β，当β最大时，θ有最大值，由几何知识分析可知，当ce与 eq \\ar(ab, \s\up5(⌒))相切时，β最大，此时β＝30°，可得θ＝eq \f(4,3)π，则t＝eq \f(θ,2π)T＝eq \f(4πm,3qB)，故选C.
变式训练1真空中有一匀强磁场，磁场边界为两个半径分别为a和3a的同轴圆柱面，磁场的方向与圆柱轴线平行，其横截面如图所示．一速率为v的电子从圆心沿半径方向进入磁场．已知电子质量为m，电荷量为e，忽略重力．为使该电子的运动被限制在图中实线圆围成的区域内，磁场的磁感应强度最小为( )
A.eq \f(3mv,2ae) B.eq \f(mv,ae)
C.eq \f(3mv,4ae) D.eq \f(3mv,5ae)
答案 C
解析 磁感应强度取最小值时对应的临界状态如图所示，设电子在磁场中做圆周运动的半径为r，由几何关系得a2＋r2＝(3a－r)2，根据牛顿第二定律和圆周运动知识得evB＝meq \f(v2,r)，联立解得B＝eq \f(3mv,4ae)，故选C.
题型四 “磁聚焦”模型
例4 (多选)如图所示，半径为R、磁感应强度为B的圆形匀强磁场，MN是一竖直放置的足够长的感光板．大量相同的带正电粒子从圆形磁场最高点P以速率v沿不同方向垂直磁场方向射入，不考虑速度沿圆形磁场切线方向入射的粒子．粒子质量为m，电荷量为q，不考虑粒子间的相互作用和粒子的重力．关于这些粒子的运动，以下说法正确的是( )
A．对着圆心入射的粒子，速度越大在磁场中通过的时间越短

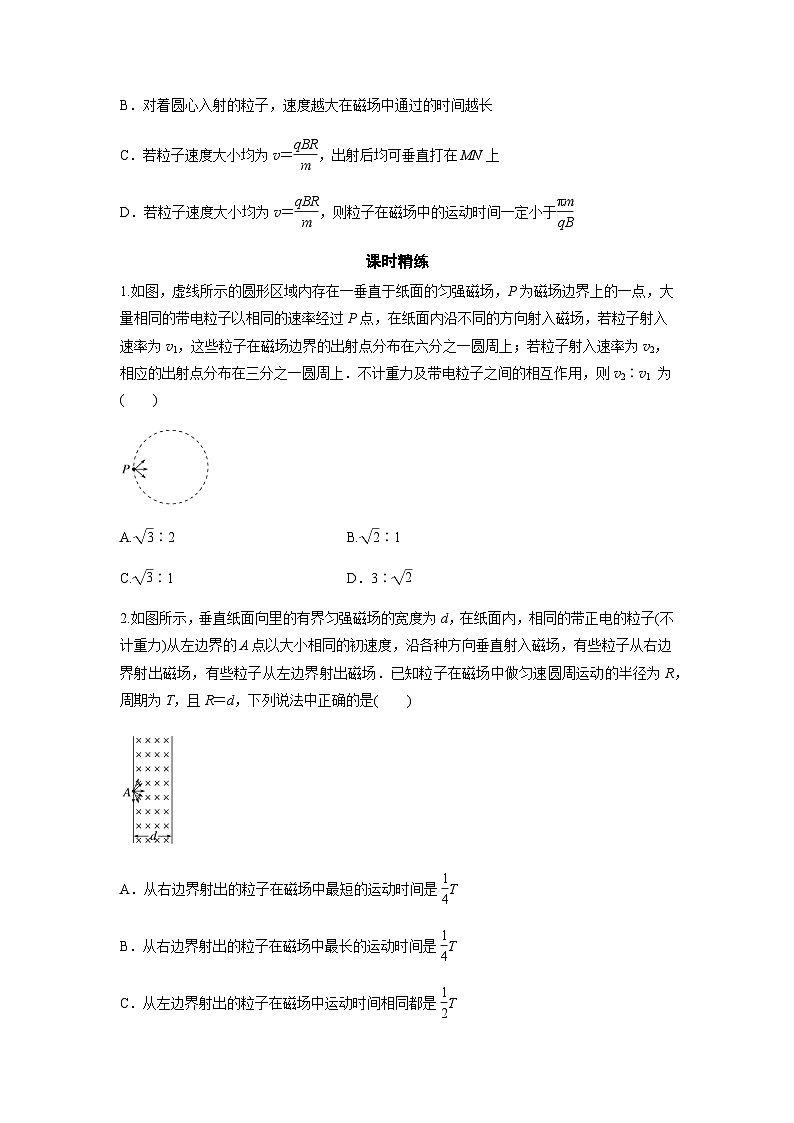

B．对着圆心入射的粒子，速度越大在磁场中通过的时间越长
C．若粒子速度大小均为v＝eq \f(qBR,m)，出射后均可垂直打在MN上
D．若粒子速度大小均为v＝eq \f(qBR,m)，则粒子在磁场中的运动时间一定小于eq \f(πm,qB)
答案 ACD
解析 对着圆心入射的粒子，速度越大在磁场中做圆周运动的轨迹半径越大，弧长越长，轨迹对应的圆心角越小，由t＝eq \f(θ,2π)T＝eq \f(θm,qB)可知，运动时间越短，故选项A正确，B错误．粒子速度大小均为v＝eq \f(qBR,m)时，根据洛伦兹力提供向心力可得粒子的轨迹半径为：r＝eq \f(mv,qB)＝R，根据几何关系可知，入射点P、O、出射点与轨迹圆的圆心的连线构成菱形，射出磁场时的轨迹半径与PO平行，故粒子射出磁场时的速度方向与MN垂直，出射后均可垂直打在MN上；根据几何关系可知，轨迹对应的圆心角小于180°，粒子在磁场中的运动时间：teq \f(Bql,m)
D．使粒子的速度eq \f(Bql,4m)
