考向1 动生电动势的电路问题

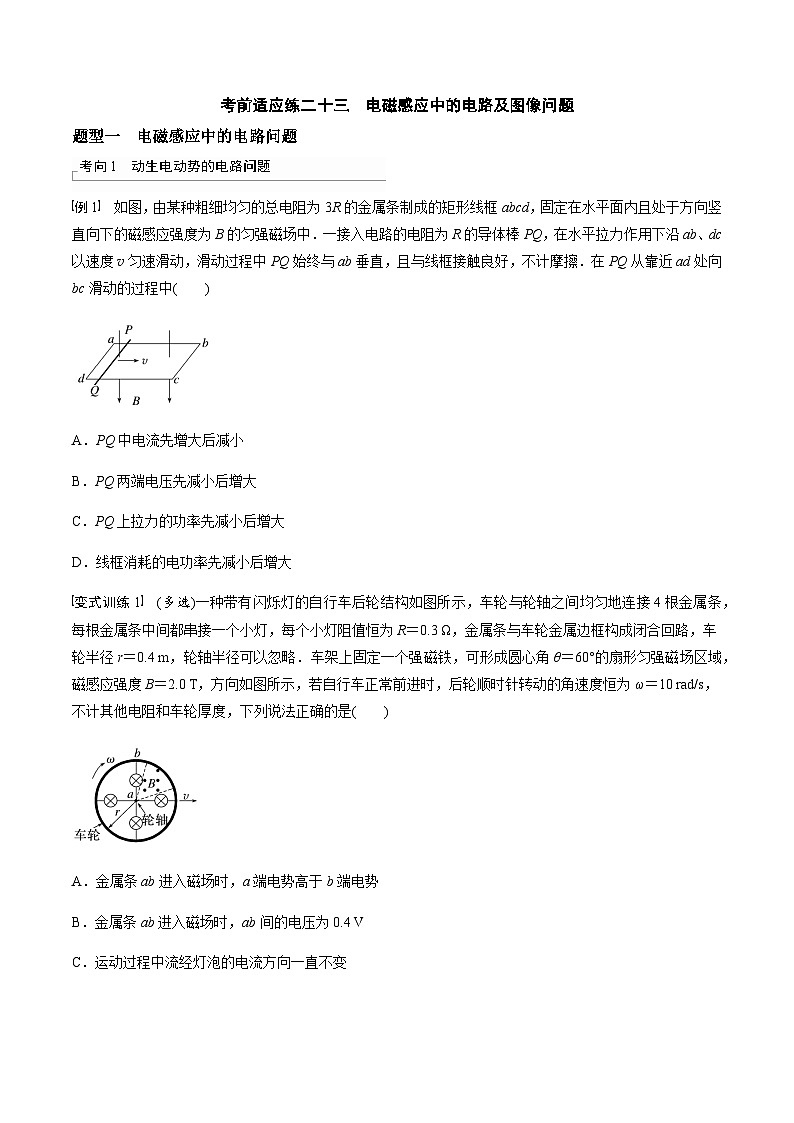

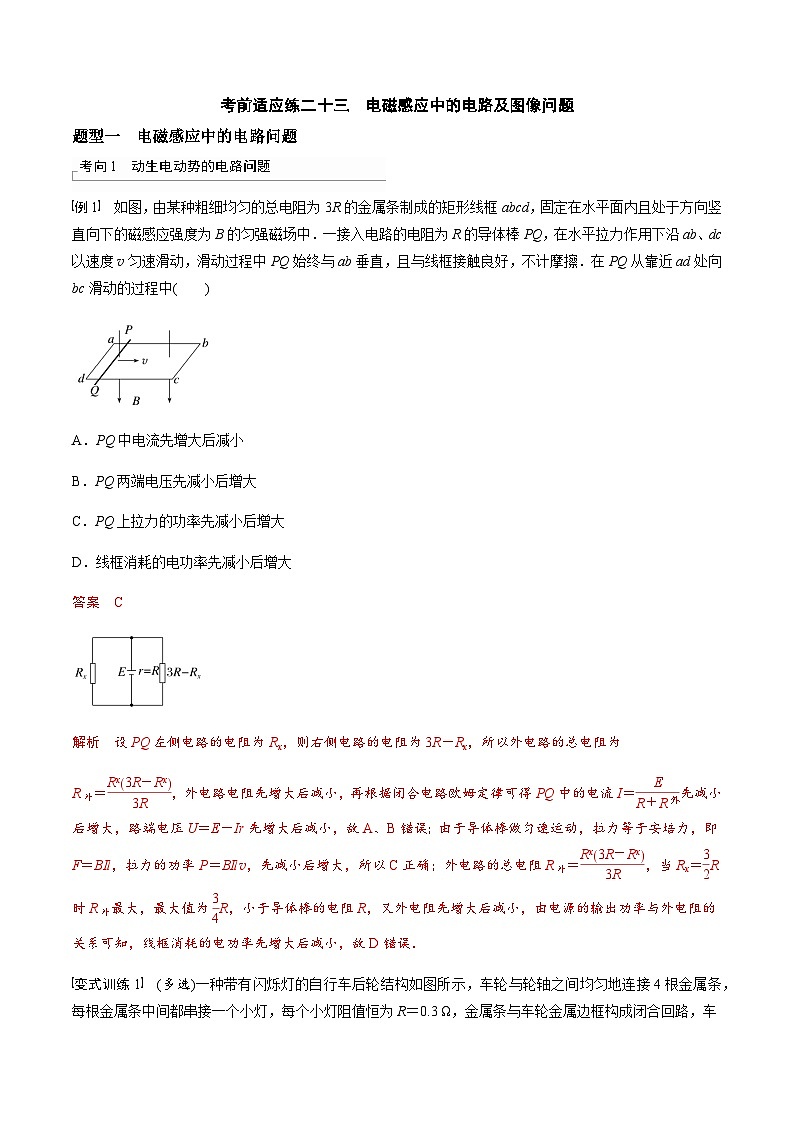

例1 如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的磁感应强度为B的匀强磁场中．一接入电路的电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程中PQ始终与ab垂直，且与线框接触良好，不计摩擦．在PQ从靠近ad处向bc滑动的过程中( )
A．PQ中电流先增大后减小
B．PQ两端电压先减小后增大
C．PQ上拉力的功率先减小后增大
D．线框消耗的电功率先减小后增大
答案 C
解析 设PQ左侧电路的电阻为Rx，则右侧电路的电阻为3R－Rx，所以外电路的总电阻为
R外＝eq \f(Rx3R－Rx,3R)，外电路电阻先增大后减小，再根据闭合电路欧姆定律可得PQ中的电流I＝eq \f(E,R＋R外)先减小后增大，路端电压U＝E－Ir先增大后减小，故A、B错误；由于导体棒做匀速运动，拉力等于安培力，即F＝BIl，拉力的功率P＝BIlv，先减小后增大，所以C正确；外电路的总电阻R外＝eq \f(Rx3R－Rx,3R)，当Rx＝eq \f(3,2)R时R外最大，最大值为eq \f(3,4)R，小于导体棒的电阻R，又外电阻先增大后减小，由电源的输出功率与外电阻的关系可知，线框消耗的电功率先增大后减小，故D错误．
变式训练1 (多选)一种带有闪烁灯的自行车后轮结构如图所示，车轮与轮轴之间均匀地连接4根金属条，每根金属条中间都串接一个小灯，每个小灯阻值恒为R＝0.3 Ω，金属条与车轮金属边框构成闭合回路，车轮半径r＝0.4 m，轮轴半径可以忽略．车架上固定一个强磁铁，可形成圆心角θ＝60°的扇形匀强磁场区域，磁感应强度B＝2.0 T，方向如图所示，若自行车正常前进时，后轮顺时针转动的角速度恒为ω＝10 rad/s，不计其他电阻和车轮厚度，下列说法正确的是( )
A．金属条ab进入磁场时，a端电势高于b端电势
B．金属条ab进入磁场时，ab间的电压为0.4 V
C．运动过程中流经灯泡的电流方向一直不变
D．自行车正常前进时，4个小灯总功率的平均值为eq \f(64,15) W
答案 ABD
解析 当金属条ab进入磁场时，金属条ab相当于电源，由右手定则可知，电流从b流向a，故a端电势高于b端电势，故A正确；E＝eq \f(1,2)Br2ω＝1.6 V，由等效电路图(如图)可知R总＝eq \f(R,3)＋R＝eq \f(4,3)R，Uab＝eq \f(E,\f(4,3)R)·eq \f(R,3)＝0.4 V，I＝eq \f(E,R总)＝4 A，故B正确；设车轮运动一周的时间为T，则每根金属条充当电源的时间为t＝eq \f(θ,2π)T＝eq \f(T,6)，则车轮运动一周电路中有电源的时间为t′＝4t＝eq \f(2,3)T，可知一个周期内，4个小灯总功率的平均值为P＝eq \f(2,3)EI＝eq \f(64,15) W，则自行车正常前进时，4个小灯总功率的平均值为eq \f(64,15) W，故D正确；当金属条在磁场中时，该金属条中流经灯泡的电流方向为从车轮边框流向轮轴，当该金属条在磁场外时，电流方向由轮轴流向车轮边框，故C错误．
考向2 感生电动势的电路问题

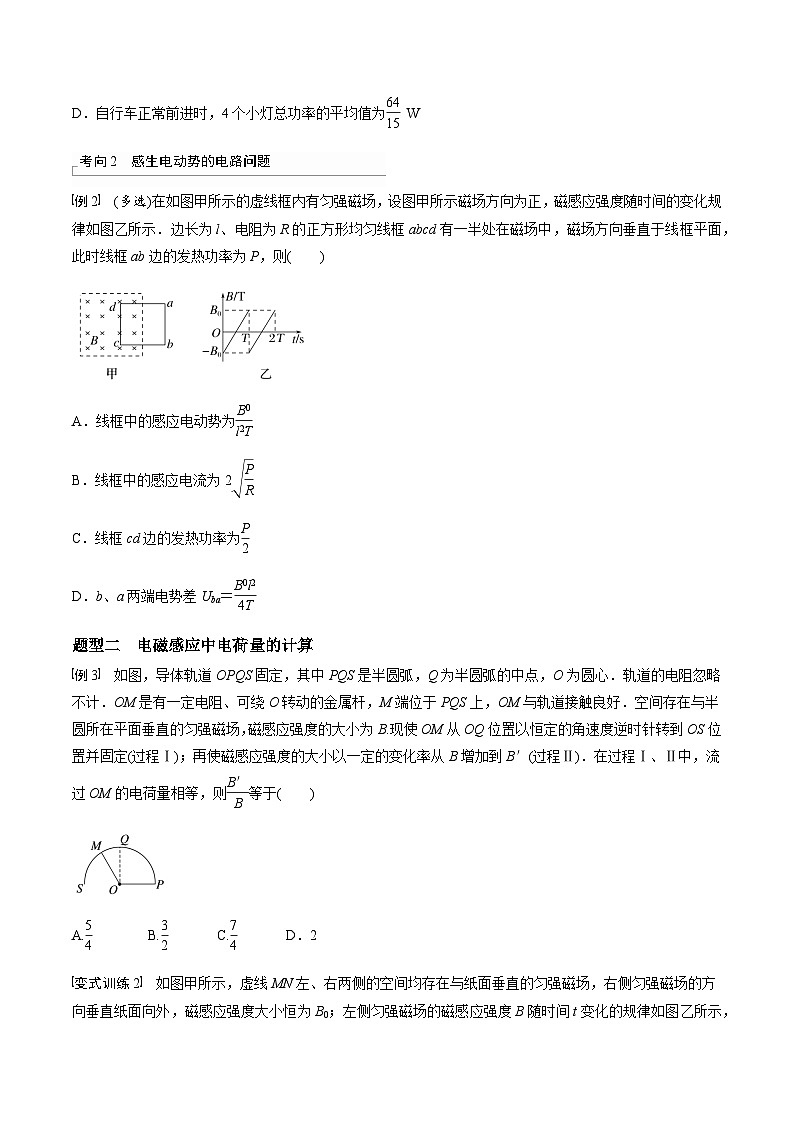

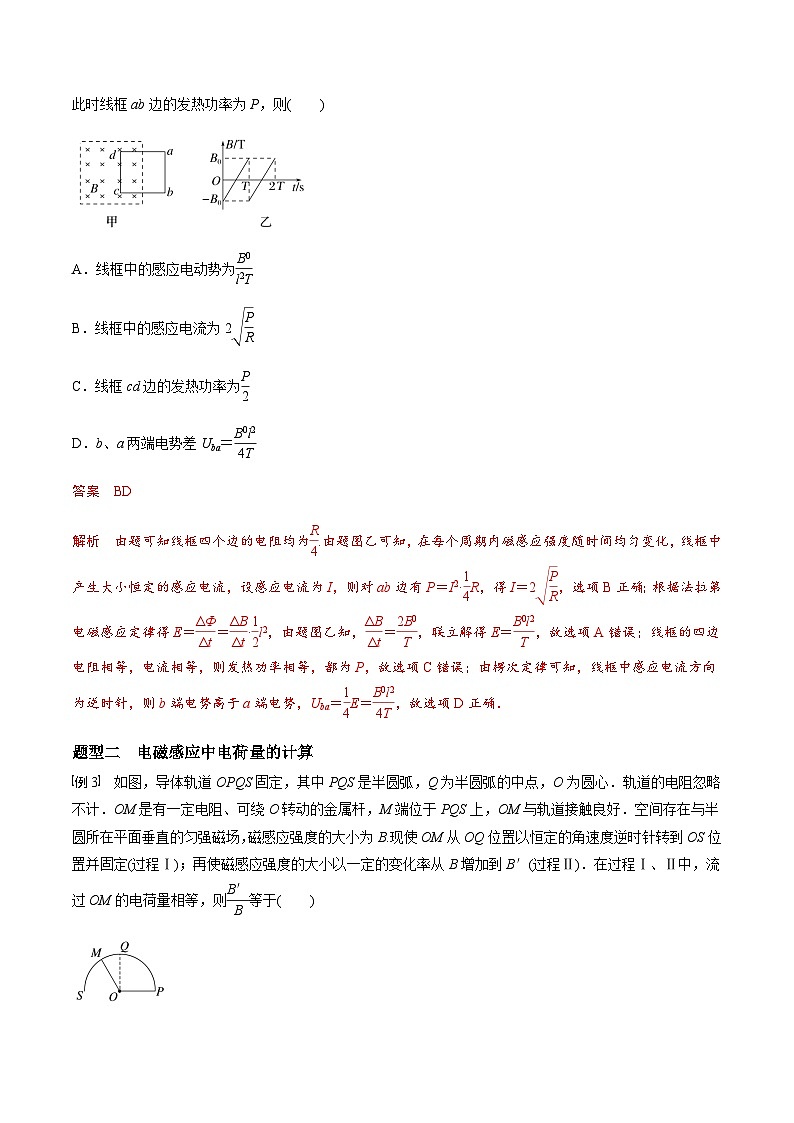

例2 (多选)在如图甲所示的虚线框内有匀强磁场，设图甲所示磁场方向为正，磁感应强度随时间的变化规律如图乙所示．边长为l、电阻为R的正方形均匀线框abcd有一半处在磁场中，磁场方向垂直于线框平面，此时线框ab边的发热功率为P，则( )
A．线框中的感应电动势为eq \f(B0,l2T)
B．线框中的感应电流为2eq \r(\f(P,R))
C．线框cd边的发热功率为eq \f(P,2)
D．b、a两端电势差Uba＝eq \f(B0l2,4T)
答案 BD
解析 由题可知线框四个边的电阻均为eq \f(R,4).由题图乙可知，在每个周期内磁感应强度随时间均匀变化，线框中产生大小恒定的感应电流，设感应电流为I，则对ab边有P＝I2·eq \f(1,4)R，得I＝2eq \r(\f(P,R))，选项B正确；根据法拉第电磁感应定律得E＝eq \f(ΔΦ,Δt)＝eq \f(ΔB,Δt)·eq \f(1,2)l2，由题图乙知，eq \f(ΔB,Δt)＝eq \f(2B0,T)，联立解得E＝eq \f(B0l2,T)，故选项A错误；线框的四边电阻相等，电流相等，则发热功率相等，都为P，故选项C错误；由楞次定律可知，线框中感应电流方向为逆时针，则b端电势高于a端电势，Uba＝eq \f(1,4)E＝eq \f(B0l2,4T)，故选项D正确．
题型二 电磁感应中电荷量的计算
例3 如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心．轨道的电阻忽略不计．OM是有一定电阻、可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好．空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B.现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B增加到B′(过程Ⅱ)．在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则eq \f(B′,B)等于( )
A.eq \f(5,4) B.eq \f(3,2) C.eq \f(7,4) D．2
答案 B
解析 在过程Ⅰ中，根据法拉第电磁感应定律，有E1＝eq \f(ΔΦ1,Δt1)＝eq \f(B\f(1,2)πr2－\f(1,4)πr2,Δt1)
根据闭合电路欧姆定律，有I1＝eq \f(E1,R)，且q1＝I1Δt1
在过程Ⅱ中，有E2＝eq \f(ΔΦ2,Δt2)＝eq \f(B′－B\f(1,2)πr2,Δt2)，I2＝eq \f(E2,R)，q2＝I2Δt2
又q1＝q2，即eq \f(B\f(1,2)πr2－\f(1,4)πr2,R)＝eq \f(B′－B\f(1,2)πr2,R)，所以eq \f(B′,B)＝eq \f(3,2).
变式训练2 如图甲所示，虚线MN左、右两侧的空间均存在与纸面垂直的匀强磁场，右侧匀强磁场的方向垂直纸面向外，磁感应强度大小恒为B0；左侧匀强磁场的磁感应强度B随时间t变化的规律如图乙所示，规定垂直纸面向外为磁场的正方向．一硬质细导线的电阻率为ρ、横截面积为S0，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上．求：
(1)t＝eq \f(t0,2)时，圆环受到的安培力；
(2)在0～eq \f(3,2)t0内，通过圆环的电荷量．
答案 (1)eq \f(3B02r2S0,4ρt0)，垂直于MN向左 (2)eq \f(3B0rS0,8ρ)
解析 (1)根据法拉第电磁感应定律，圆环中产生的感应电动势E＝eq \f(ΔB,Δt)S，上式中S＝eq \f(πr2,2)
由题图乙可知eq \f(ΔB,Δt)＝eq \f(B0,t0)
根据闭合电路欧姆定律有I＝eq \f(E,R)
根据电阻定律有R＝ρeq \f(2πr,S0)
t＝eq \f(1,2)t0时，圆环受到的安培力大小F＝B0I·(2r)＋eq \f(B0,2)I·(2r)
联立解得F＝eq \f(3B02r2S0,4ρt0)
由左手定则知，方向垂直于MN向左．
(2)通过圆环的电荷量q＝eq \x\t(I)·Δt
根据闭合电路欧姆定律和法拉第电磁感应定律有eq \x\t(I)＝eq \f(\x\t(E),R)
eq \x\t(E)＝eq \f(ΔΦ,Δt)
在0～eq \f(3,2)t0内，穿过圆环的磁通量的变化量为ΔΦ＝B0·eq \f(1,2)πr2＋eq \f(B0,2)·eq \f(1,2)πr2
联立解得q＝eq \f(3B0rS0,8ρ).
题型三 电磁感应中的图像问题
考向1 感生问题的图像
例4 (多选)如图甲所示，三角形线圈abc水平放置，在线圈所处区域存在一变化的磁场，其变化规律如图乙所示．线圈在外力作用下处于静止状态，规定垂直于线圈平面向下的磁场方向为正方向，垂直ab边斜向下的受力方向为正方向，线圈中感应电流沿abca方向为正，则线圈内电流及ab边所受安培力随时间变化规律是( )

答案 AD
解析 根据法拉第电磁感应定律有E＝eq \f(ΔΦ,Δt)＝eq \f(ΔB,Δt)S，根据楞次定律可得感应电流的方向，又线圈中感应电流沿abca方向为正，结合题图乙可得，1～2 s电流为零，0～1 s、2～3 s、3～5 s电流大小恒定，且0～1 s、2～3 s电流方向为正，3～5 s电流方向为负，A正确，B错误；根据安培力的公式，即F安＝BIL，因为每段时间电流大小恒定，磁场均匀变化，可得安培力也是均匀变化，根据左手定则可判断出ab边所受安培力的方向，可知C错误，D正确．
考向2 动生问题的图像
例5 如图，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下．一边长为eq \f(3,2)l的正方形金属线框在导轨上向左匀速运动．线框中感应电流i随时间t变化的正确图线可能是( )

答案 D
解析 设线路中只有一边切割磁感线时产生的感应电流为i.
分析知，只有选项D符合要求．
变式训练3 在水平光滑绝缘桌面上有一边长为L的正方形线框abcd，被限制在沿ab方向的水平直轨道自由滑动．bc边右侧有一正直角三角形匀强磁场区域efg，直角边ge和ef的长也等于L，磁场方向竖直向下，其俯视图如图所示，线框在水平拉力作用下向右以速度v匀速穿过磁场区，若图示位置为t＝0时刻，设逆时针方向为电流的正方向．则感应电流i－t图像正确的是(时间单位为eq \f(L,v))( )

答案 D
解析 bc边的位置坐标x在0～L的过程，根据楞次定律判断可知线框中感应电流方向沿a→b→c→d→a，为正值．线框bc边有效切线长度为l＝L－vt，感应电动势为E＝Blv＝B(L－vt)·v，随着t均匀增加，E均匀减小，感应电流i＝eq \f(E,R)，即知感应电流均匀减小．同理，x在L～2L过程，根据楞次定律判断出来感应电流方向沿a→d→c→b→a，为负值，感应电流仍均匀减小，故A、B、C错误，D正确．
课时精练
1.如图所示是两个相互连接的金属圆环，小金属环的电阻是大金属环电阻的二分之一，匀强磁场垂直穿过大金属环所在区域，当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E，则a、b两点间的电势差为( )
A.eq \f(1,2)E B.eq \f(1,3)E C.eq \f(2,3)E D．E
答案 B
解析 a、b间的电势差等于路端电压，而小环电阻占电路总电阻的eq \f(1,3)，故a、b间电势差为U＝eq \f(1,3)E，选项B正确．
2．如图所示，在一磁感应强度B＝0.5 T的匀强磁场中，垂直于磁场方向水平放置着两根相距L＝0.1 m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R＝0.3 Ω的电阻．导轨上垂直放置着金属棒ab，其接入电路的电阻r＝0.2 Ω.当金属棒在水平拉力作用下以速度v＝4.0 m/s向左做匀速运动时( )
A．ab棒所受安培力大小为0.02 N
B．N、Q间电压为0.2 V
C．a端电势比b端电势低
D．回路中感应电流大小为1 A
答案 A
解析 ab棒产生的感应电动势E＝BLv＝0.2 V，感应电流I＝eq \f(E,R＋r)＝0.4 A，ab棒受到的安培力大小F＝BIL＝0.02 N，A正确，D错误；N、Q之间的电压U＝eq \f(R,R＋r)E＝0.12 V，B错误；由右手定则得a端电势较高，C错误．
3．如图甲，两金属圆环固定在同一绝缘平面内．外圆环通以如图乙所示的电流．规定内圆环a端电势高于b端时，a、b间的电压Uab为正，下列Uab－t图像可能正确的是( )

答案 C
解析 由题图乙可知，0～0.25T0，外圆环电流逐渐增大且eq \f(Δi,Δt)逐渐减小，根据安培定则，外圆环内部磁场方向垂直纸面向里，磁场逐渐增强且eq \f(ΔB,Δt)逐渐减小，根据楞次定律可知，内圆环a端电势高，所以Uab>0，根据法拉第电磁感应定律Uab＝eq \f(ΔΦ,Δt)＝eq \f(ΔB,Δt)·S可知，Uab逐渐减小，t＝0.25T0时eq \f(Δi,Δt)＝0，所以eq \f(ΔB,Δt)＝0，则Uab＝0；同理可知，0.25T04．(多选)如图甲所示，单匝正方形线框abcd的电阻R＝0.5 Ω，边长L＝20 cm，匀强磁场垂直于线框平面向里，磁感应强度的大小随时间变化规律如图乙所示，则下列说法中正确的是( )
A．线框中的感应电流沿逆时针方向，大小为2.4×10－2 A
B．0～2 s内通过ab边横截面的电荷量为4.8×10－2 C
C．3 s时ab边所受安培力的大小为1.44×10－2 N
D．0～4 s内线框中产生的焦耳热为1.152×10－3 J
答案 BD
解析 由楞次定律判断感应电流为顺时针方向，由法拉第电磁感应定律得电动势E＝Seq \f(ΔB,Δt)＝1.2×10－2 V，感应电流I＝eq \f(E,R)＝2.4×10－2 A，故选项A错误；电荷量q＝IΔt，解得q＝4.8×
10－2 C，故选项B正确；安培力F＝BIL，由题图乙得，3 s时B＝0.3 T，代入数值得：F＝1.44×
10－3 N，故选项C错误；由焦耳定律得Q＝I2Rt，代入数值得Q＝1.152×10－3 J，故D选项正确．
5.如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场．长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴OO′上，随轴以角速度ω匀速转动．在圆环的A点和电刷间接有阻值为R的电阻和电容为C、板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态．已知重力加速度为g，不计其他电阻和摩擦，下列说法正确的是( )
A．棒产生的电动势为eq \f(1,2)Bl2ω
B．微粒的电荷量与质量之比为eq \f(2gd,Br2ω)
C．电阻消耗的电功率为eq \f(πB2r4ω,2R)
D．电容器所带的电荷量为CBr2ω
答案 B
解析 由法拉第电磁感应定律知棒产生的电动势U＝eq \f(1,2)Br2ω，故A错误；对极板间微粒受力分析，如图所示，微粒静止，则mg＝qE＝qeq \f(U′,d)，得eq \f(q,m)＝eq \f(gd,U′)，而电容器两极板间电势差与电源电动势相等，即U＝U′，故eq \f(q,m)＝eq \f(2gd,Br2ω)，故B正确；电路中电流I＝eq \f(U,R)＝eq \f(Br2ω,2R)，则电阻R消耗的电功率P＝I2R＝eq \f(B2r4ω2,4R)，故C错误；电容器所带的电荷量Q＝CU′＝eq \f(CBr2ω,2)，故D错误．
6．(多选)如图，PAQ为一段固定于水平面上的光滑圆弧导轨，圆弧的圆心为O，半径为L.空间存在垂直导轨平面，磁感应强度大小为B的匀强磁场．电阻为R的金属杆OA与导轨接触良好，图中电阻R1＝R2＝R，其余电阻不计．现使OA杆在外力作用下以恒定角速度ω绕圆心O顺时针转动，在其转过eq \f(π,3)的过程中，下列说法正确的是( )
A．流过电阻R1的电流方向为P→R1→O
B．A、O两点间电势差为eq \f(BL2ω,2)
C．流过OA的电荷量为eq \f(πBL2,6R)
D．外力做的功为eq \f(πωB2L4,18R)
答案 AD
解析 由右手定则判断出OA中电流方向由O→A，可知流过电阻R1的电流方向为P→R1→O，故A正确；OA产生的感应电动势为E＝eq \f(BL2ω,2)，将OA当成电源，外部电路R1与R2并联，则A、O两点间的电势差为U＝eq \f(E,R＋\f(R,2))·eq \f(R,2)＝eq \f(BL2ω,6)，故B错误；流过OA的电流大小为I＝eq \f(E,R＋\f(R,2))＝eq \f(BL2ω,3R)，转过eq \f(π,3)角度所用时间为t＝eq \f(\f(π,3),ω)＝eq \f(π,3ω)，流过OA的电荷量为q＝It＝eq \f(πBL2,9R)，故C错误；转过eq \f(π,3)角度过程中，外力做的功为W＝EIt＝eq \f(πωB2L4,18R)，故D正确．
7．如图所示，一直角三角形金属框，向左匀速穿过一个方向垂直于纸面向内的匀强磁场，磁场仅限于虚线边界所围的区域内，该区域的形状与金属框完全相同，且金属框的下边与磁场区域的下边在同一直线上．若取顺时针方向为电流的正方向，水平向右为安培力的正方向，则金属框穿过磁场过程正确的图像是( )

答案 D
解析 设直角三角形右下角角度为α，金属框进入磁场的过程，感应电动势为E＝BLv，L＝vttan α，则得E＝Bv2t·tan α，感应电流大小i＝eq \f(E,R)∝t，由楞次定律判断得知：感应电流为逆时针方向，是负值；金属框穿出磁场的过程，L′＝eq \b\lc\[\rc\](\a\vs4\al\c1(L0－vt－\f(L0,v)))tan α＝(2L0－vt)tan α，L0是三角形底边的长度，则得E＝B(2L0－vt)vtan α，感应电流大小i＝eq \f(E,R)＝eq \f(B2L0－vtvtan α,R)，由楞次定律判断得知：感应电流为顺时针方向，是正值，故A、B错误；进入过程中安培力大小F＝BiL＝eq \f(B2L2v,R)＝eq \f(B2v3tan2α,R)t2，则图像为开口向上的抛物线的一部分，由左手定则可知，安培力方向向右，出磁场过程安培力大小为F′＝BiL′＝eq \f(B2L′2v,R)＝eq \f(B22L0－vt2vtan2α,R)，则图像为开口向下的抛物线的一部分，由左手定则可知，安培力方向向右，故C错误，D正确．
8．(多选)如图所示，有两个相邻的有界匀强磁场区域，磁感应强度的大小分别为B、2B，磁场方向相反，且都与纸面垂直，两磁场边界均与x轴垂直且宽度均为L，沿y轴方向足够长．现有一对角线长为L的正方形导线框，顶点a在y轴上，从图示x＝0位置开始，在外力F的作用下向右沿x轴正方向匀速穿过磁场区域．在运动过程中，对角线ab边始终与磁场的边界垂直．线框中感应电动势E大小、线框所受安培力F安大小、感应电流i大小、通过导线横截面的电荷量q，这四个量分别与线框顶点a移动的位移x的关系图像中错误的是( )

答案 ACD
解析 设线框匀速运动的速度为v，当x≤L时，感应电动势为E＝2Bxv，电流为I＝eq \f(E,R)＝eq \f(2Bxv,R)，外力为F＝2BIx＝eq \f(4B2x2v,R)，通过导线横截面电荷量为q＝It＝eq \f(2Bx2,R)，当L9.(多选)如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计．虚线ab、cd均与导轨垂直，在ab与cd之间的区域存在垂直于导轨所在平面的匀强磁场．将两根相同的导体棒PQ、MN先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好．已知PQ进入磁场时加速度恰好为零．从PQ进入磁场开始计时，到MN离开磁场区域为止，流过PQ的电流随时间变化的图像可能正确的是( )
答案 AD
解析 根据题述，PQ进入磁场时加速度恰好为零，两导体棒从同一位置释放，则两导体棒进入磁场时的速度相同，产生的感应电动势大小相等，PQ通过磁场区域后MN进入磁场区域，MN同样匀速直线运动通过磁场区域，故流过PQ的电流随时间变化的图像可能是A；若释放两导体棒的时间间隔较短，在PQ没有出磁场区域时MN就进入磁场区域，则两棒在磁场区域中运动时回路中磁通量不变，感应电动势和感应电流为零，两棒不受安培力作用，二者在磁场中做加速运动，PQ出磁场后，MN切割磁感线产生感应电动势和感应电流，且感应电流一定大于刚开始仅PQ切割磁感线时的感应电流I1，则MN所受的安培力一定大于MN的重力沿导轨平面方向的分力，所以MN一定做减速运动，回路中感应电流减小，流过PQ的电流随时间变化的图像可能是D.
10．在如图甲所示的电路中，电阻R1＝R2＝2R，圆形金属线圈的半径为r1，电阻为R，半径为r2(r2
(1)判断通过电阻R2的电流方向、电容器上极板所带电荷的电性；
(2)求线圈中产生的感应电动势的大小E；
(3)求稳定后电阻R2两端的电压U2.
答案 (1)方向向右 带负电 (2)eq \f(πr22B0,t0) (3)eq \f(2πr22B0,5t0)
解析 (1)由题图乙，可知磁感应强度减小，根据楞次定律的增反减同判断出线圈中感应电流方向为顺时针，则电阻R2的电流方向向右，电容器上极板带负电．
(2)根据法拉第电磁感应定律，有E＝eq \f(ΔBS,Δt)，S＝πr22，eq \f(ΔB,Δt)＝eq \f(B0,t0)，解得E＝eq \f(πr22B0,t0).
(3)电路中的电流已稳定，电容器充电完毕，在电路中相当于断路，根据电路的分压原理，有U2＝eq \f(R2,R＋R1＋R2)E
解得U2＝eq \f(2πr22B0,5t0).
11．如图所示，光滑的足够长的平行水平金属导轨MN、PQ相距l，在M、P和N、Q间各连接一个额定电压为U、阻值恒为R的灯泡L1、L2，在两导轨间cdfe矩形区域内有垂直导轨平面竖直向上、宽为d的有界匀强磁场，磁感应强度为B0，且磁场区域可以移动，一电阻也为R、长度大小也刚好为l的导体棒ab垂直固定在磁场左边的导轨上，离灯泡L1足够远．现让匀强磁场在导轨间以某一恒定速度向左移动，当棒ab刚处于磁场时两灯泡恰好正常工作．棒ab与导轨始终保持良好接触，导轨电阻不计．
(1)求磁场移动的速度；
(2)若保持磁场不移动(仍在cdfe矩形区域)，而使磁感应强度B随时间t均匀变化，两灯泡中有一灯泡正常工作且都有电流通过，设t＝0时，磁感应强度为B0.试求出经过时间t时磁感应强度的可能值Bt.
答案 (1)eq \f(3U,B0l) (2)B0±eq \f(3U,2ld)t
解析 (1)当ab刚处于磁场时，ab棒切割磁感线，产生感应电动势，相当于电源，灯泡刚好正常工作，则电路中路端电压U外＝U
由电路的分压之比得U内＝2U
则感应电动势为E＝U外＋U内＝3U
由E＝B0lv＝3U，可得v＝eq \f(3U,B0l)
(2)若保持磁场不移动(仍在cdfe矩形区域)，而使磁感应强度B随时间t均匀变化，可得棒与L1并联后再与L2串联，则正常工作的灯泡为L2，所以L2两端的电压为U，电路中的总电动势为E＝U＋eq \f(U,2)＝eq \f(3U,2)
根据法拉第电磁感应定律得E＝eq \f(ΔΦ,Δt)＝eq \f(ΔB,Δt)ld，联立解得eq \f(ΔB,Δt)＝eq \f(3U,2ld)
所以经过时间t时磁感应强度的可能值Bt＝B0±eq \f(3U,2ld)t.
线框位移
等效电路的连接
电流
0～eq \f(l,2)
I＝2i(顺时针)
eq \f(l,2)～l
I＝0
l～eq \f(3l,2)
I＝2i(逆时针)
eq \f(3l,2)～2l
I＝0
