2022-2023年鲁科版(2019)新教材高中物理必修3 第3章恒定电流第4节串联电路和并联电路课件

这是一份2022-2023年鲁科版(2019)新教材高中物理必修3 第3章恒定电流第4节串联电路和并联电路课件，共19页。

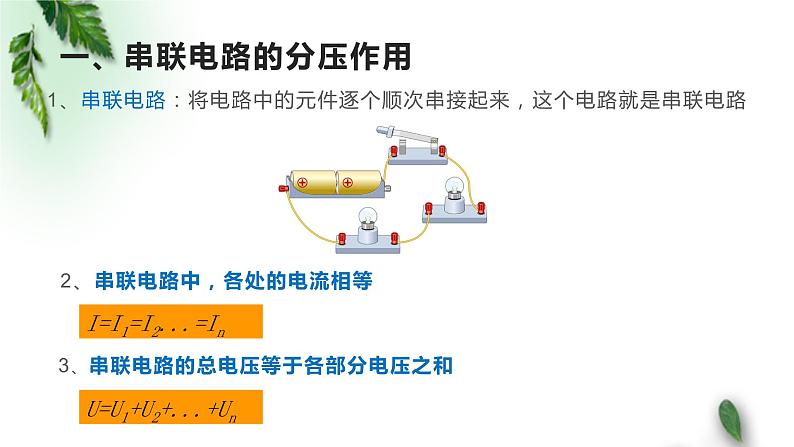

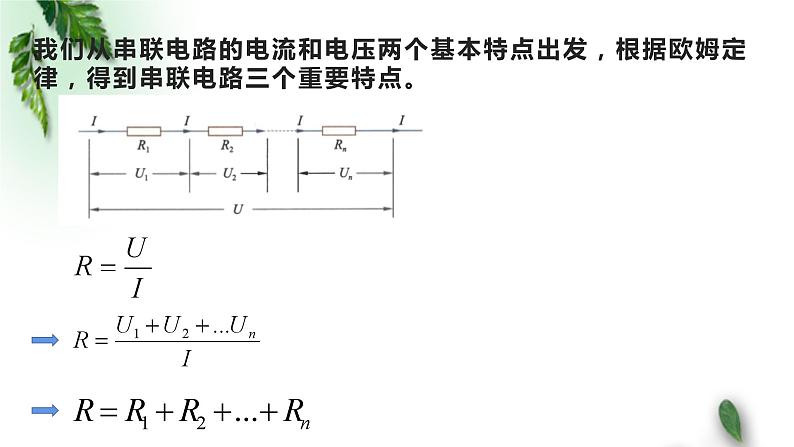

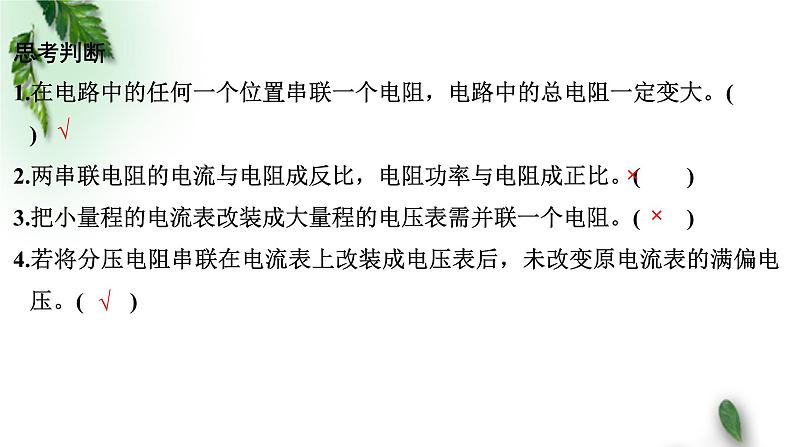

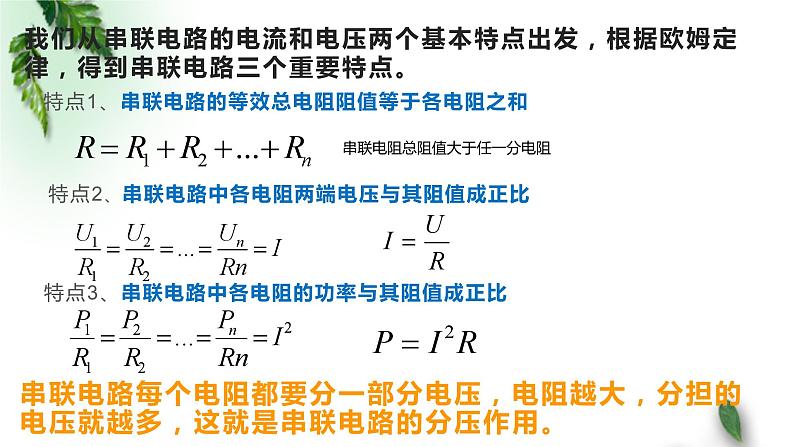

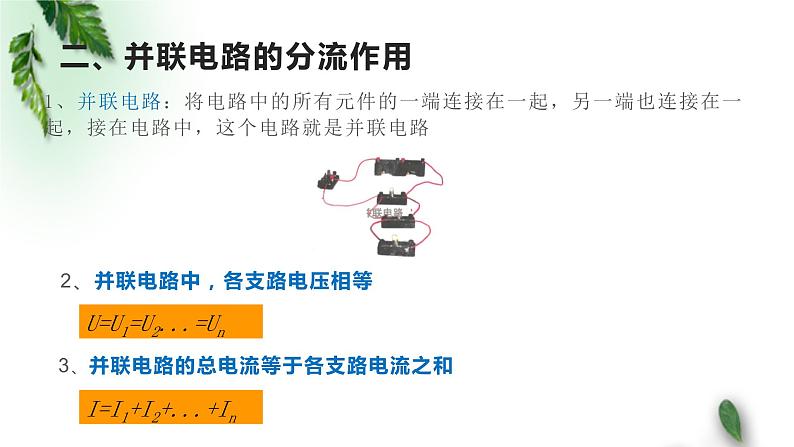

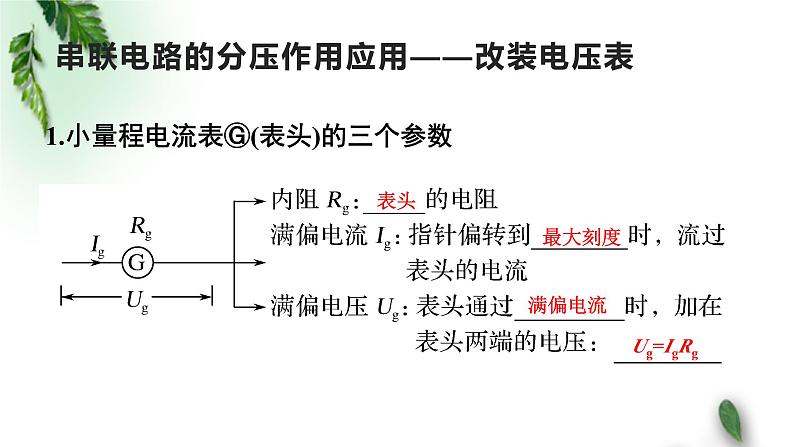

串联电路和并联电路一、串联电路的分压作用1、串联电路：将电路中的元件逐个顺次串接起来，这个电路就是串联电路2、串联电路中，各处的电流相等I=I1=I2...=In3、串联电路的总电压等于各部分电压之和U=U1+U2+...+Un我们从串联电路的电流和电压两个基本特点出发，根据欧姆定律，得到串联电路三个重要特点。特点1、串联电路的等效总电阻阻值等于各电阻之和特点2、串联电路中各电阻两端电压与其阻值成正比我们从串联电路的电流和电压两个基本特点出发，根据欧姆定律，得到串联电路三个重要特点。串联电路每个电阻都要分一部分电压，电阻越大，分担的电压就越多，这就是串联电路的分压作用。特点3、串联电路中各电阻的功率与其阻值成正比串联电阻总阻值大于任一分电阻串联电路的分压作用应用——改装电压表表头最大刻度满偏电流Ug=IgRg1.小量程电流表Ⓖ(表头)的三个参数思维拓展如果将内阻为Rg，满偏电流为Ig，满偏电压为Ug的表头，改为量程为现在n倍的电压表，应串联多大的电阻？思考判断1.在电路中的任何一个位置串联一个电阻，电路中的总电阻一定变大。( )2.两串联电阻的电流与电阻成反比，电阻功率与电阻成正比。( )3.把小量程的电流表改装成大量程的电压表需并联一个电阻。( )4.若将分压电阻串联在电流表上改装成电压表后，未改变原电流表的满偏电压。( )√××√二、并联电路的分流作用1、并联电路：将电路中的所有元件的一端连接在一起，另一端也连接在一起，接在电路中，这个电路就是并联电路2、并联电路中，各支路电压相等U=U1=U2...=Un3、并联电路的总电流等于各支路电流之和I=I1+I2+...+In我们从并联电路的两个基本特点出发，根据欧姆定律，可推导出并联电路（n个电阻）的三个重要特点思维拓展如果将内阻为Rg，满偏电流为Ig，满偏电压为Ug的表头，改为量程为现在n倍的电流表，应并联多大的电阻？(1)串联电路的总电阻“越串越大，比大的还大”。(2)并联电路的总电阻“越并越小，比小的还小”。(3)若并联的支路增多时，总电阻将减小；几个相同的电阻并联，总电阻为一个电阻的几分之一。(4)串联电路中“串联可分压”；并联电路中“并联可分流”。[精典示例][例1] 由四个电阻连接成的电路如图1所示。R1＝8 Ω，R2＝4 Ω，R3＝6 Ω，R4＝3 Ω。图1 (1)求a、d之间的总电阻； (2)如果把42 V的电压加在a、d两端，则通过每个电阻的电流是多少？[精典示例][例2] (多选)如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个变阻器R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论正确的是(　　)A.甲表是电流表，R增大时量程增大B.甲表是电流表，R增大时量程减小C.乙表是电压表，R增大时量程减小D.乙表是电压表，R增大时量程增大解析　电压表电阻分压，串联；电流表电阻分流，并联；所以甲表为电流表，乙表为电压表，并联电路电阻大时分流少，所以R增大时量程减小，A错误，B正确；串联电路电阻大时分压多，所以R增大时量程增大，C错误，D正确。答案　BD[精典示例][例3] 四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2。已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按如图所示接入电路，则(　　)A.电流表A1的读数大于电流表A2的读数B.电流表A1指针的偏转角小于电流表A2指针的偏转角C.电压表V1的读数小于电压表V2的读数D.电压表V1指针的偏转角等于电压表V2指针的偏转角解析:　A1、A2处相当于表头和分流电阻四个元件并联，显然流过A1、A2两电流表表头的电流相等，故两表指针偏转角相等，但两表头的读数分别为流过表头与分流电阻的电流之和，A1的分流电阻小，电流大，A正确，B错误；V1、V2表处相当于两表头和各自的分压电阻四个元件串联，两表头指针偏角也相等，V1表分压电阻大读数大，C错误，D正确。答案　AD[精典示例][例4]如图所示，A、B间电压恒为U，在滑动变阻器的滑片P逐渐向A端移动的过程中，灯泡上的电压数值(　　) A.一直为U 　　　 B.一直为0C.逐渐增大到U 　　　D.逐渐减小到0解析　当滑片上移时，灯泡与滑动变阻器并联部分的阻值增加，分得电压增加；当滑片移到最上端，灯泡电压达到最大值U，故选项C正确。答案　C
