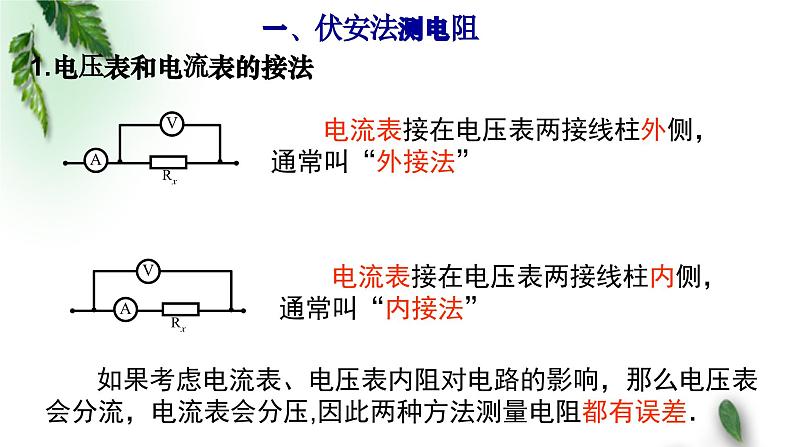

1.电压表和电流表的接法
电流表接在电压表两接线柱外侧，通常叫“外接法”
电流表接在电压表两接线柱内侧，通常叫“内接法”
如果考虑电流表、电压表内阻对电路的影响，那么电压表会分流，电流表会分压,因此两种方法测量电阻都有误差．

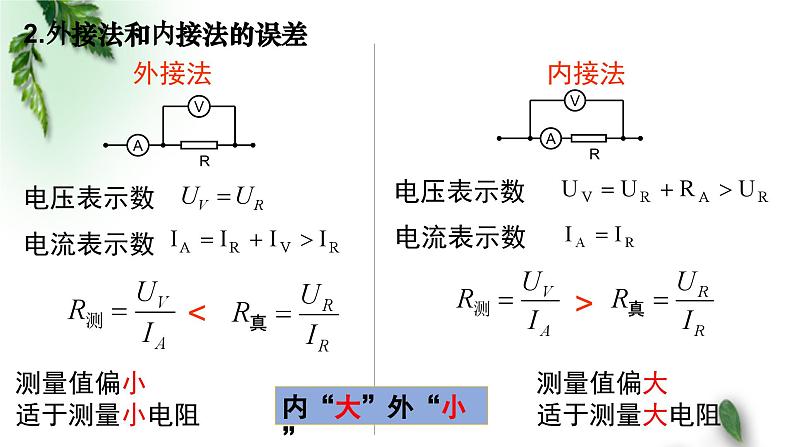

2.外接法和内接法的误差
测量值偏小适于测量小电阻
测量值偏大适于测量大电阻

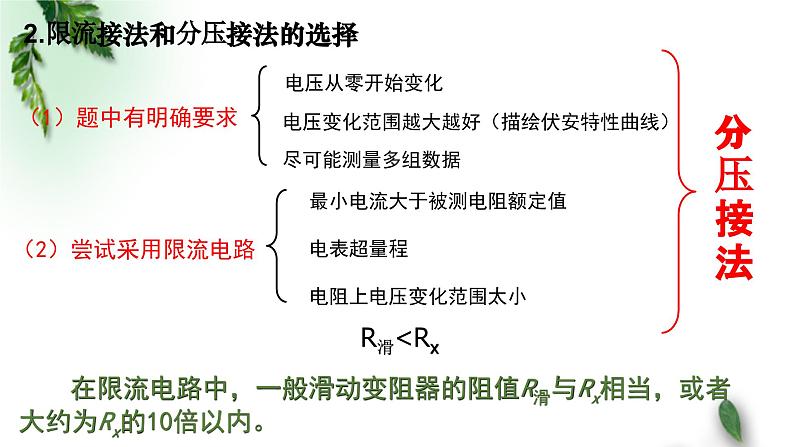

2.限流接法和分压接法的选择
在限流电路中，一般滑动变阻器的阻值R滑与Rx相当，或者大约为Rx的10倍以内。

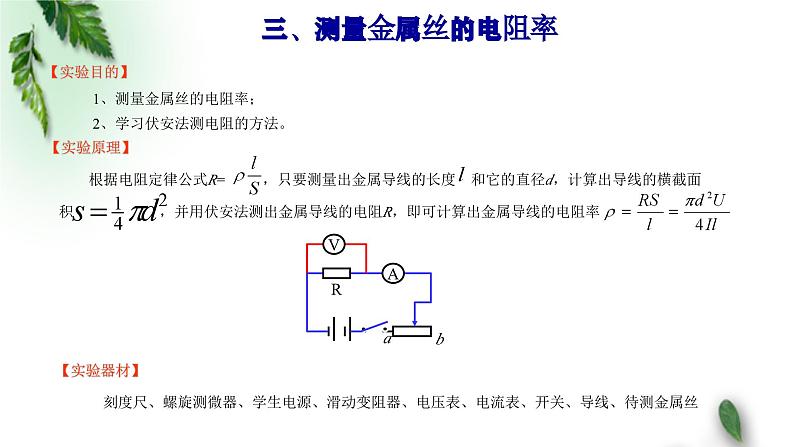

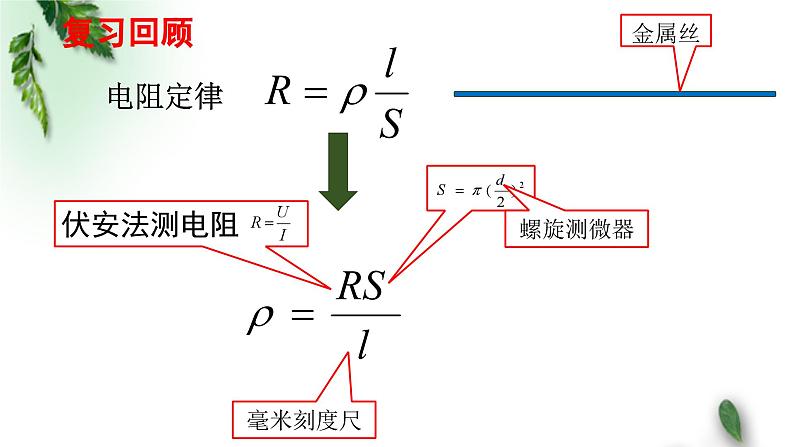

三、测量金属丝的电阻率
(1)测直径：用螺旋测微器在被测金属丝上三个不同位置各测一次直径，算出其平均值.(2)量长度：把金属丝两端拉直并固定在接线柱上，用刻度尺测量接入电路部分的金属丝的有效长度，反复测量多次，算出其平均值.(3)连电路：按如图所示的电路图连接实验电路，并将滑动变阻器的滑片置于阻值最大端（b端）。
(4)求电阻：电路经检查确认无误后，闭合开关S.改变滑动变阻器滑动触头的位置，读出几组相应的电流表、电压表的示数I和U的值，记入表格内，断开开关S.(5)拆除实验电路，整理好实验器材.
【数据处理】电阻值R的数值可用以下两种方法确定：(1)计算法：利用每次测量的U、I值分别计算出电阻，再求出电阻的平均值作为测量结果.
(2)图象法：可建立U－I 坐标系，将测量的I、U 值 描点作出图象，利用图象的斜率来求出电阻值R.
描点连直线原则： 让尽可能多的点落在直线上， 不在直线上的点平均分布在直线两侧， 舍去明显误差较大的点。
电学实验中仪器选择的三个原则①安全性原则:通过电源、电阻、电流表、电压表等的电流不能超过其允许的额定电流。②精确性原则:根据实验的需要,选取精度合适的仪器,以尽可能减小实验误差。电压表、电流表指针的偏角要大于满偏的三分之一，最好在满偏的1/3~2/3之间。③简便性原则:实验时要调节方便,易于操作。例如对滑动变阻器,如果是用分压法连入电路的,应选用阻值较小的滑动变阻器。这样移动滑片时,用电器上电压接近均匀变化,易于操作。
