2023届中考物理考向信息卷 黑龙江哈尔滨专版

这是一份2023届中考物理考向信息卷 黑龙江哈尔滨专版，共18页。试卷主要包含了选择题等内容，欢迎下载使用。

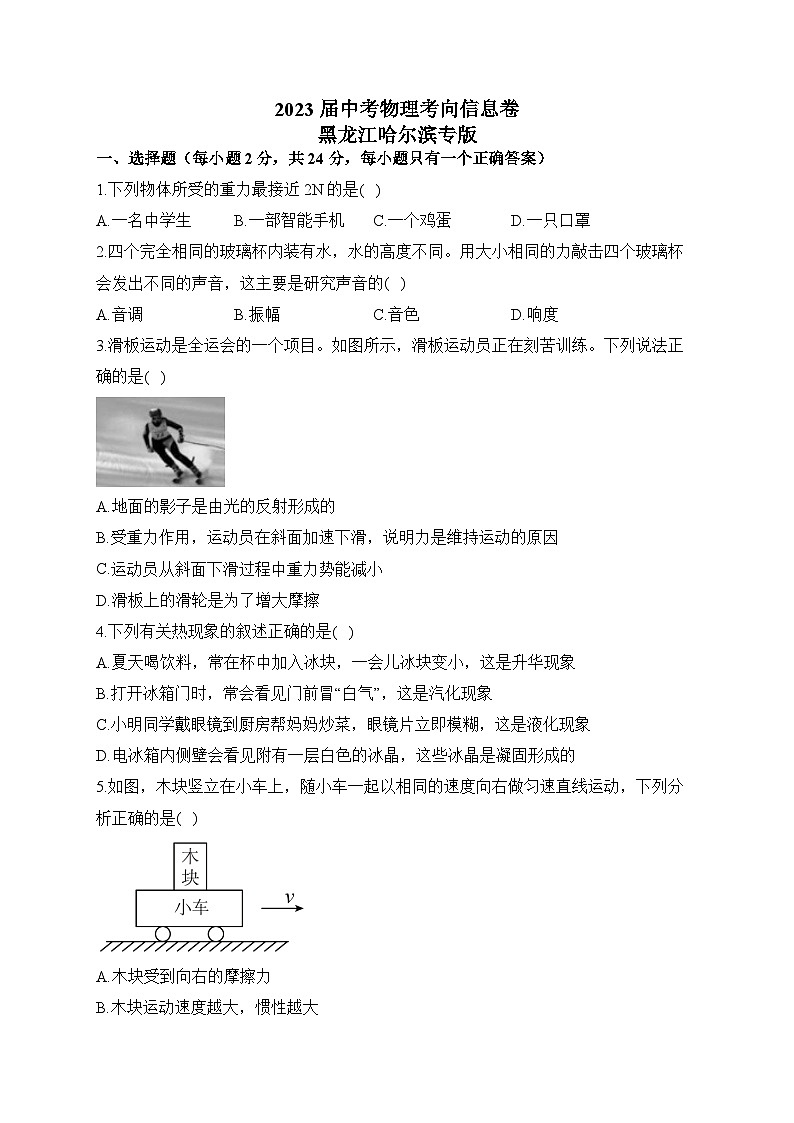

2023届中考物理考向信息卷 黑龙江哈尔滨专版一、选择题（每小题2分，共24分，每小题只有一个正确答案）1.下列物体所受的重力最接近2N的是(   )A.一名中学生 B.一部智能手机 C.一个鸡蛋 D.一只口罩2.四个完全相同的玻璃杯内装有水，水的高度不同。用大小相同的力敲击四个玻璃杯会发出不同的声音，这主要是研究声音的(   )A.音调 B.振幅 C.音色 D.响度3.滑板运动是全运会的一个项目。如图所示，滑板运动员正在刻苦训练。下列说法正确的是(   )A.地面的影子是由光的反射形成的B.受重力作用，运动员在斜面加速下滑，说明力是维持运动的原因C.运动员从斜面下滑过程中重力势能减小D.滑板上的滑轮是为了增大摩擦4.下列有关热现象的叙述正确的是(   )A.夏天喝饮料，常在杯中加入冰块，一会儿冰块变小，这是升华现象B.打开冰箱门时，常会看见门前冒“白气”，这是汽化现象C.小明同学戴眼镜到厨房帮妈妈炒菜，眼镜片立即模糊，这是液化现象D.电冰箱内侧壁会看见附有一层白色的冰晶，这些冰晶是凝固形成的5.如图，木块竖立在小车上，随小车一起以相同的速度向右做匀速直线运动，下列分析正确的是(   )A.木块受到向右的摩擦力B.木块运动速度越大，惯性越大C.小车的压力是由木块发生形变产生的D.如果小车与木块的接触面光滑，当小车突然停止运动时，木块将倾倒6.如图所示，是第五届世界智能大会官方指定用车一中国长安UNI-K智能化汽车.它不仅实现了全语音交互、车内外高清摄像、自动刷脸识别车主身份等智能操作，还具备全速自适应巡航等智能驾驶功能，它展现了“中国智造”的科技风采.关于这辆智能汽车，下列判断正确的是(   )A.汽车轮胎表面刻有花纹是为了减小摩擦B.汽车轮胎用橡胶制成是因为它的绝缘性能好C.汽车左右转向灯是并联连接的D.汽车发动机的压缩冲程为汽车提供动力7.如图所示，小勇通过该滑轮组用40 N的拉力F拉动绳的自由端，使重为60 N的物体在10 s内匀速上升5 m，已知动滑轮重力为10 N，则下列说法正确的是(   )A.该过程所做的额外功为50 J B.绳自由端移动的距离为15 mC.拉力F做功的功率为20 W D.该滑轮组的机械效率为75%8.如图所示为电磁铁的线路图.开关S闭合后，滑动变阻器的滑片P向右滑动过程中(   )A.电磁铁的右端为S极，磁性增强 B.电磁铁的右端为S极，磁性减弱C.电磁铁的右端为N极，磁性增强 D.电磁铁的右端为N极，磁性减弱9.2022年12月4日，神舟十四号载人飞船从空间站成功返回地面，圆满完成各项任务。下列说法正确的是(   )A.太空中的载人飞船没有内能B.空间站与地面间是通过电磁波传递信息的C.空间站中的航天员没有惯性D.返回舱在返回的过程中始终处于平衡状态10.很多动物为了适应自身生存的环境，进化出了符合一定物理规律的身体部位，对此，从物理学的角度给出的解释中不正确的是(   )A.啄木鸟的嘴很尖细，可以增大压强，从而凿开树杆，捉到躲藏在深处的虫子B.骆驼的脚很大，可以减小压力，从而使其在沙漠中自如行走 C.狗的犬齿很尖，减小受力面积增大压强，有利于撕咬食物 D.深水里的海鱼，捕到岸上时会死掉，主要原因是水面上的压强比深水处小得多11.两个不同材料制成的体积相同的实心球甲和乙，在已经调好的天平右盘中放两个甲球，在左盘中放三个乙球，天平刚好平衡，则(   )A.甲球和乙球质量之比为1:1 B.甲球和乙球的质量之比为2:3C.甲球和乙球密度之比为3:2 D.甲球和乙球密度之比不能确定12.假期小明一家要出门旅游，出发前家里只有一台额定功率为200W的冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021. 6kW·h.过了7天小明回到家再次查看电能表的示数如图所示。下列有关说法正确的是(   )A.这段时间冰箱消耗的电能是7kW·h           B.冰箱每天平均工作的时间为0.5hC.冰箱正常工作1min电能表的转盘转过12转D. 再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变二、、非选择题（13题-28题，共46分）13.请完成与下列实验有关的填空。（1）如图，在注射器中先吸入适量的水，再用橡皮帽将针管的管口封住，发现很难把活塞压上去，这说明分子之间存在_______。（2）用调好的天平测量物体质量，当右盘中砝码和游码在标尺的位置如图所示时，天平横梁恢复平衡，则所测物体的质量是_______g。（3）如图，让平行光正对着凸透镜照射，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，测得凸透镜的焦距为_______cm；如图,在光屏上成清晰的像，该成像原理与日常生活中_______（选填“照相机”、“投影仪”或“放大镜”）的工作原理相同。14.常用温度计是根据液体_______的规律制成的。图中_______（选填“甲”或“乙”）是体温计。测量体温时，体温计_______（选填“可以”或“不可以”）离开人体读数。15.如图小明正在做俯卧撑训练，他的身体看作一个_______，则O为支点，B为重心，他所受重力为600N，水平地面对手的支持力F的大小为_______N，人对水平地面的压力和水平地面对人的支持力_______（选填“是”或“不是”）一对平衡力。16.如图所示的家庭电路中，闭合开关S，灯泡L不亮，用试电笔分别测两点，氖管均发光，又用试电笔测试插座的两插孔，氖管也都发光，则该电路可能发生的故障是________.修好电路后，闭合开关，插座两插孔间的电压为________V.17.如图所示，将一小球与固定在竖直墙壁上的轻质弹簧相连接。已知水平面光滑，小球在O点时，弹簧处于自然伸长的状态。若用小球将弹簧压缩至B点，松手后小球立即从B点开始经过O点向A点运动，则小球在A点时所受弹簧的弹力方向水平向________。18.周末，小明用热水为家人热盒装牛奶，他把3盒牛奶放入装有温度是90℃、质量是2kg热水的盆中，经过一段时间，3盒牛奶的温度都从10℃变成了45℃，这段时间内每盒牛奶从水中吸收了_______J的热量；若盆中热水对牛奶加热的效率是50%，则此时盆中水的温度是_______℃。已知：每盒牛奶的质量0.25kg，牛奶的比热容，水的比热容。19.小红决定用天平测出一块土豆的质量，实验过程中，小红将托盘天平放在_____台上，把_____移到标尺左端的“0”刻度线处，在调节天平平衡时，发现指针在中央刻度线两边来回摆动，但偏向左侧的角度较大，要使天平平衡，她应将平衡螺母向_____（选填“左”或“右”）调节。天平平衡后，她把一块土豆放到天平_____盘，然后向_____盘添加砝码，当放上最小的砝码后，发现指针最终停在如图甲所示的位置上，这时她应进行的操作是_____，使天平恢复平衡。当天平平衡后，游码的位置和所用的砝码如图乙所示，则这块土豆的质量为_____g。20.（1）如图甲所示深海勇士号潜水器在水里逐渐上浮但未露出水面的过程中，受到的浮力_________；它露出水面后继续上浮的过程中，受到的浮力_________。（均选填“变大”“变小”或“不变”）（2）如图乙所示，是歼-15舰载机在辽宁号航母上成功起飞的图片。舰载机起飞后与起飞前相比，航母受到的浮力将_________（选填“变大”“变小”或“不变”）。舰载机起飞时，最好_______（选填“顺”或“逆”）风起飞。
 21.人工心脏泵可短时间代替心脏工作，如图是该装置的示意图。磁体固定在左侧，线圈固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通。阀门只能向外开启，只能向内开启。线圈中的电流从A流向B时，电磁铁左端是_______极，血液会_______（选填“流入”或“流出”）活塞筒。该装置工作时，线圈中的电流方向_______（选填“需要”或“不需要”）改变。
 22.（1）在图中画出物体A所受重力示意图。（2）如图所示，作出入射光线AO经平面镜反射后的反射光线，并标出反射角的度数。23.如图所示，根据小磁针的指向判断并填入：①螺线管的磁极；②螺线管中电流的方向，电源的正、负极。24.如图所示，杠杆在图示位置平衡，请画出力F的力臂L。25.请按要求完成下列实验：（1）小南同学利用图甲所示的装置探究“平面镜成像的特点”，在此实验中：①若放置玻璃板时，上端向左倾斜如图乙所示，蜡烛A在玻璃板中成像的位置会________（填“偏高”或“偏低”）；②选取两支完全相同的蜡烛，点燃蜡烛A，小心地移动蜡烛B，直到与蜡烛A的像重合为止，这时发现像与物体的大小相等，这种确定像与物大小关系的方法是________（填下面的字母）；A.控制变量法 B.等效替代法 C.转换法③小南将光屏放在蜡烛B的位置上，发现光屏上________（填“能”或“不能”）承接到蜡烛A的像。（2）小渝同学探究“冰熔化时温度变化规律”，实验装置如图丙所示。①实验中，某时刻温度计的示数如图丁所示，此时的温度为________℃；②根据实验记录绘制了冰加热时温度随时间变化的图像，由图戊可知该物质是________（填“晶体”或“非晶体”）；③若不计热损失，该物质在________（填“固态”或“液态”）时的吸热能力较强。26.某兴趣小组用如图所示的实验装置探究“压力的作用效果与哪些因素有关”时，做出了以下猜想：猜想一：可能与压力的大小有关；猜想二：可能与受力面积有关。（1）实验中是通过比较____________________来比较压力作用效果的，这时用到的物理方法是__________________（选填“控制变量法”或“转换法”）.（2）比较甲、乙两次实验，得出的结论：当受力面积相同时，________越大，压力作用效果越明显.（3）为了验证猜想二，应比较________两次实验，得出的结论：当压力大小相同时，受力面积越小，压力作用效果越______.下列实例中与这一原理相同的是________(选填字母序号).A.铁路下铺枕木 B.将菜刀磨得锋利 C.书包背带做得宽大（4）如果实验中利用如图丁所示的木板代替海绵，________(选填“可以”或“不可以”)完成实验；图丙实验中海绵受到的压强与图丁实验中木板受到的压强的大小关系为：_________(选填“>”“<”或“=”).27.如图所示，在“测量小灯泡额定功率”的实验中，现有器材：额定电压为3.8V的小灯泡（正常发光时电阻约为12Ω），12V的电源、电流表、电压表、开关各1个，规格分别为（10Ω，1A）、（20Ω，1A）、（50Ω，1A）的滑动变阻器各1个，导线若干。（1）为了完成该实验，应选用滑动变阻器______（选填“”“”或“”）；（2）请用笔画线代替导线，将图甲所示的实物电路连接完整（导线不得交叉）；（3）正确连接电路后，闭合开关前滑片P应置于最________（选填“左”或“右”）端；（4）闭合开关后，无论怎样移动滑片P，小灯泡均不亮，经检查发现是小灯泡断路，则此时电压表______示数（选填“有”或“无”）；（5）排除故障后，继续实验，滑片P移到某一位置时，电压表的示数如图乙所示，为测量小灯泡的额定功率，应将滑片P向______（选填“A”或“B”）端移动，直至电压表的示数为3.8V，此时电流表的示数如图丙所示，则小灯液的额定功率是______W。28.如图甲所示，足够高的圆柱形薄壁容器，底面积为，装有8 cm深的水放在水平面上，现将一质量为1.6 kg，高为20 cm，底面积为的均匀长方体物块竖直放入容器中，受到容器的支持力为4 N，如图乙所示。求：（1）长方体物块的密度是多少？（2）此时物块排开水的体积是多少？（3）保持水的质量不变，若想要物块漂浮在水面上，则容器的底面积不能超过多少？


答案以及解析1.答案：B解析：2.答案：A解析：本题主要考查乐音的三个特征：响度、音调和音色。响度是指声音的大小，与发声体振幅和离发声体远近距离等因素有关；音调是指声音的高低，它与发声体振动的频率和发声体的结构（比如粗细、长短、松紧等）有关；音色又叫音品，与声音的频率组合有关，是“听声辨物”的依据。综上本题正确答案为A。3.答案：C解析：A、地面的影子是由光的直线传播形成的，故A错误；B、受重力作用，运动员在斜面加速下滑，说明力是改变物体运动状态的原因，故B错误；C、运动员从斜面下滑过程中，质量不变，高度变小，重力势能减小，故C正确；D、滑轮鞋下的轮子，是用滚动代替滑动来减小摩擦，故D错误。故选：C。4.答案：C解析：本题考查物态变化。冰块在饮料中变小，是冰块由固态变成了液态，是熔化现象，A错误；“白气”是空气中的水蒸气遇冷液化形成的小水珠，是液化现象，B错误；小明同学戴眼镜到厨房帮妈妈炒菜，眼镜片立即模糊，是厨房内的水蒸气遇到冷的镜片后液化成小水珠，附着在镜片上，C正确；电冰箱内侧壁会看见附有一层白色的冰晶，是水蒸气遇冷凝华形成的，D错误。5.答案：C解析：A.木块随小车一起以相同的速度向右做匀速直线运动，木块相对于小车没有相对运动的趋势，故木块没有受到摩擦力，故A错误；B.惯性是物体保持原来运动状态不变的性质，其大小只与质量有关，与物体的运动速度无关，故B错误；C.木块对小车的压力属于弹力。弹力是物体发生形变后，在恢复原状的过程中对与其接触的物体所产生的力，木块对小车的压力是由于木块发生形变产生的，故C正确；D.当小车突然停止运动，如果木块与小车接触面光滑，在水平方向上木块不受摩擦力的作用，根据牛顿第一定律，木块将保持的来的运动状态，向右做匀速直线运动，不会倾倒，故D错误。故选C。6.答案：C解析：A.汽车轮胎表面刻有花纹，是通过增大接触面的粗糙程度来增大摩擦力的，故A错误；B.橡胶的耐磨性能好，轮胎用橡胶制成是因为它耐磨，故B错误；C.汽车左右转向灯工作时互不影响，所以是并联的，故C正确；D.四冲程汽油发动机做功冲程中，将内能转化为机械能，给汽车提供动力，故D错误。故选：C。7.答案：D解析：本题考查滑轮组的综合计算。由题图知，动滑轮上有两股绳连接，即，由题意知，物体移动距离为，则绳自由端移动的距离为，故B错误；由功的计算公式可知，有用功为，总功为，该过程中所做的额外功为，故A错误；拉力做功的功率为，故C错误；该滑轮组的机械效率为，故D正确。8.答案：D解析：由图可知，电流从螺旋管的左端流入、右端流出，用右手握住螺旋管，四指指向电流的方向，则大拇指指向右端，所以右端是N极，故AB错误；滑动变阻器的滑片P向右滑动过程中，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，通过电磁铁的电流变小，则在螺旋管的匝数一定时，电磁铁的磁性减弱，故C错误、D正确；故应选D.9.答案：B解析：A、一切物体在任何情况下都有内能，太空中的载人飞船也有内能，故A错误；B、空间站与地面间是通过电磁波传递信息的，故B正确；C、空间站中的航天员有质量，所以也具有惯性，故C错误；D、返回舱在返回的过程中运动状态不断发生变化，处于非平衡状态，故D错误。故选：B。10.答案：B解析：A、啄木鸟的嘴很尖细，是在压力一定的情况下，通过减小受力面积，从而增大压强，故A正确；B、骆驼的脚很大，是在压力一定的情况下，通过增大受力面积，从而减小压强，压力没变，故B错误；C、狗的犬齿很尖，可以在压力一定时，减小受力面积来增大压强；有利于撕咬食物，故C正确；D、液体压强随深度的增加而增大，水面上的压强比深水处小得多，所以深水里的海鱼，捕到岸上时会死掉，故D正确。故选：B。11.答案：C解析：在天平右盘中放两个甲球，左盘中放三个乙球时，天平恰好平衡，所以，，，实心球甲和乙体积相同，即，由密度公式得：，；故；所以，；故选C.12.答案：A解析：电度表的读数为2028.6kW·h，在这7天内所消耗的电能，故A正确；，每天工作的时间为，故B错误；600r/（kW·h）的含义为电表转600转所耗的电能为1kW·h，冰箱正常工作1min所耗电能，则电表工作1mim转的次数为，故C错误；再有其他家电和冰箱一同正常工作时，总功率增加，电能表转盘的转速增大，故D错误。13.答案：（1）斥力（2）74.4（3）10.0；投影仪解析：（1）在注射器筒内先吸入适量的水，再用橡皮套将针管的管口封住，发现很难把活塞压进去，这是因为分子间存在着相互作用的斥力；（2）由图知，标尺分度值为0.2g，游码对应的刻度值为4.4g，则被测物体的质量；（3）让平行光正对着凸透镜照射，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，即为焦点，凸透镜的焦距为：；如图，物距为15.0cm，大于1倍焦距小于2倍焦距，故在光屏上成倒立、放大的实像，该成像原理与日常生活中投影仪的工作原理相同。14.答案：热胀冷缩；乙；可以解析：常用温度计是根据液体的热胀冷缩原理制成的。两种温度计在构造上有明显不同，体温计玻璃泡与直玻璃管之间有缩口，温度降低时液体不会自动流回玻璃泡，可以离开人体读数。15.答案：杠杆；400；不是解析：根据题图可知，他的身体看作一个杠杆；支点到重力作用线的垂线段和支持力作用线的垂线段分别为动力臂和阻力臂，即动力臂，阻力臂；根据杠杆平衡的条件，可得：；，解得：；人对水平地面压力的受力物体是地面，水平地面对人支持力的受力物体是人，是一对相互作用力，不是一对平衡力。16.答案：进户线零线断路；220解析：用试电笔测两点，氖管均发光，说明B点到C点之间断路或进户线的零线断路，又用试电笔测试插座的两插孔，氖管也都发光，说明B点到C点之间完好，进户线的零线断路.家庭电路电压为220 V.17.答案：左解析：若用小球将弹簧压缩至B点，松手后小球立即从B点开始经过O点向A点运动，则小球在A点时所受弹簧的弹力方向水平向左，此时弹簧被拉伸，弹力的方向与拉伸的方向相反，所以水平向左。18.答案：；65解析：1盒牛奶的质量，1盒牛奶吸收的热量：；3盒牛奶吸收的热量：，由可得水放出的热量：，由得水的温度降低值：，水的末温。19.答案：水平；游码；右；左；右；向右移动游码；152.6解析：由于托盘天平的底盘没有调节水平的功能，使用时要放在水平桌面上。天平在使用前应调节平衡，首先应将游码归零，即将游码移到标尺左端的“0”刻度线处。偏向左侧的角度较大，表明左边重一些，应将平衡螺母向右调，直到天平平衡为止。根据天平的设计，调节游码相当于向右盘加小砝码，在测量时，应将物体放在左盘，向右盘中添加砝码。当放上最小的砝码后，发现指针最终停在如图甲所示的位置上，指针偏左，表明物体质量要大一些，故应向右移动游码，直到天平平衡为止。如图乙所示，标尺的每大格表示1g，平均分成了5小格，每小格为0.2g，即分度值为0.2g，游码的读数为2.6g，根据天平读数的方法，物体的质量为20.答案：（1）不变；变小
（2）变小；逆解析：（1）深海勇士号潜水器在水里逐渐上浮但未露出水面的过程，因排开水的体积不变，根据阿基米德原理，受到的浮力不变；露出水面后继续上浮的过程中，因排开水的体积变小，故受到的浮力变小。
（2）舰载机起飞前后，航母均漂浮，浮力等于总重力，但由于舰载机起飞后航母的总重力减小，所以受到的浮力将变小；当舰载机逆风起飞时，上下表面的压强差较大，产生的向上的升力较大，所以逆风便于起飞。21.答案：S；流入；需要解析：根据安培定则知，线圈右端为N极，左端为S极；活塞被磁体吸引，向左运动，故血液流入活塞筒；装置工作时，活塞需要左右运动，电磁铁左右两端磁极不断变化，故电流方向需要不断改变。22.答案：（1）（2）解析：（1）如图所示：物体的重心在物体的几何中心，重力的方向是竖直向下的，从重心起沿竖直向下的方向，画一条线段，在线段的末尾标上箭头和力的大小，如图：（2）由图可知，入射角为，可得反射角也为40°，过入射点垂直于镜面作出法线，然后根据反射角等于入射角，在法线左侧画出反射光线即可，如图所示：23.答案：解析：已知小磁针静止时左端为N极，右端为S极，根据磁极间的相互作用规律可知，螺线管右端为N极，左端为S极；根据安培定则，右手握住螺线管，大拇指指向螺线管的N极，四指指向电流的方向，则可知电流从螺线管的左后方流入，右前方流出，则电源的左端为正极，右端为负极；如图所示：24.答案：如图所示解析：本题考查力臂的画法。由题图知，O为支点，反向延长力F的作用线，从O点作F作用线的垂线，垂线段L为力F的力臂，如答图所示。25.答案：（1）①偏高；②B；③不能（2）①-3；②晶体；③液态解析：本题考查探究平面镜成像特点和冰熔化时温度变化规律的实验。（1）①由平面镜的成像特点，像与物关于镜面对称可知，玻璃板上端向左倾斜，蜡烛A在玻璃板中成像的位置会偏高；②为两支完全相同的蜡烛，在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（A侧）观察，直至蜡烛B与蜡烛A的像完全重合，这种确定像与物大小关系的方法是等效替代法，故B符合题意，AC不符合题意；③由于平面镜成像是光的反射现象，成的是虚像，因此在像的位置放置光屏，光屏上不能承接到像。（2）①由题图丁知，温度计的分度值为1 ℃，温度计的刻度值上小下大，则温度为零下，温度计的示数为-3 ℃；②由题图戊可知，该物质在熔化时，即2~6 min时间内吸收热量，温度保持不变，熔点为0 ℃，所以是晶体；③由题图戊可知，该物质为固态时，温度上升10 ℃加热用时2 min；该物质为液态时，温度也上升10 ℃，加热用时4 min，所以升高相同的温度，液态时吸收热量较多，因此液态时吸热能力较强。26.答案：（1）海棉形变程度；转换法（2）压力（3）乙丙；明显；B（4）不可以；=解析：（1）图中压力的作用效果是通过海绵的凹陷程度来来比较压力作用效果的，这种科学探究方法是转换法；（2）通过比较图甲和图乙，受力面积一定时，乙中压力大，压力的作用效果明显，故得出受力面积一定时压力越大，压力的作用效果越明显；（3）通过比较图乙和图丙说明压力一定时，受力面积越小，压力的作用效果越明显。为了验证猜想二，即要探究压力的作用效果与受力面积大小的关系时，需要控制压力大小相同，受力面积不同，图乙、丙符合题意；对比甲、乙两图，可以看出，受力面积相同乙的压力大，乙下陷的深，乙的压力作用效果越明显，故可得出：受力面积相同时，压力越大，压力作用效果越明显；（3）A、铁路下铺枕木，压力一定时，增大受力面积，减小压强，故A不符合题意；B、菜刀要经常磨一磨，是减小受力面积，增大压强，故B符合题意；C、书包要用宽的背带，受力面积大，在压力相同的情况，压强小，故C不符合题意，故选B；（4）如果实验中利用如图丁所示的木板代替海绵，木板的形变不明显，不可以完成实验将该小桌和砝码放在如图丁所示的木板上，丙中海绵受到的压强，图丁中木板受到的压强，根据，因压力和受力面积相同，故。27.答案：（1）（2）（3）左（4）有（5）B；1.14解析：（1）小灯泡的额定电压为3.8V，正常发光时电阻约为，则小灯泡的额定电流为；而电源电压为12V，在滑动变阻器需要分担的电压为，则需要滑动变阻器的最大值为，滑动变阻器选择。（2）电压表并联在小灯泡的两端，小灯泡的额定电压为3.8V，故应该选择大量程，故如图所示（3）为了保护电路，滑片需要位于阻值最大处，故滑片需要位于最左端。（4）小灯泡断路，电压表串联在电路中，测量电源电压，故电压表的示数为12V。（5）如图乙电压表，选择大量程，分度值为0.5V，此时的读数为3V，而额定电压为3.8V，故需要增大电压表的示数，滑动变阻器的阻值需要变小，故需要向B端移动；如图丙，选择小量程，分度值为0.02A，读数为0.3A，故小灯泡的额定功率是。28.答案：（1）（2）（3）解析：解：（1）物块的体积物块的密度（2）物块的重力物块受到容器的支持力为4 N，所以物块受到的浮力则此时物块排开水的体积为（3）若物块漂浮在水面上，则有排开水的最小体积为则容器内水的最低深度为容器内水的体积为容器的最大底面积为
