2023届中考物理信息卷 福建专版

这是一份2023届中考物理信息卷 福建专版，共19页。试卷主要包含了选择题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。

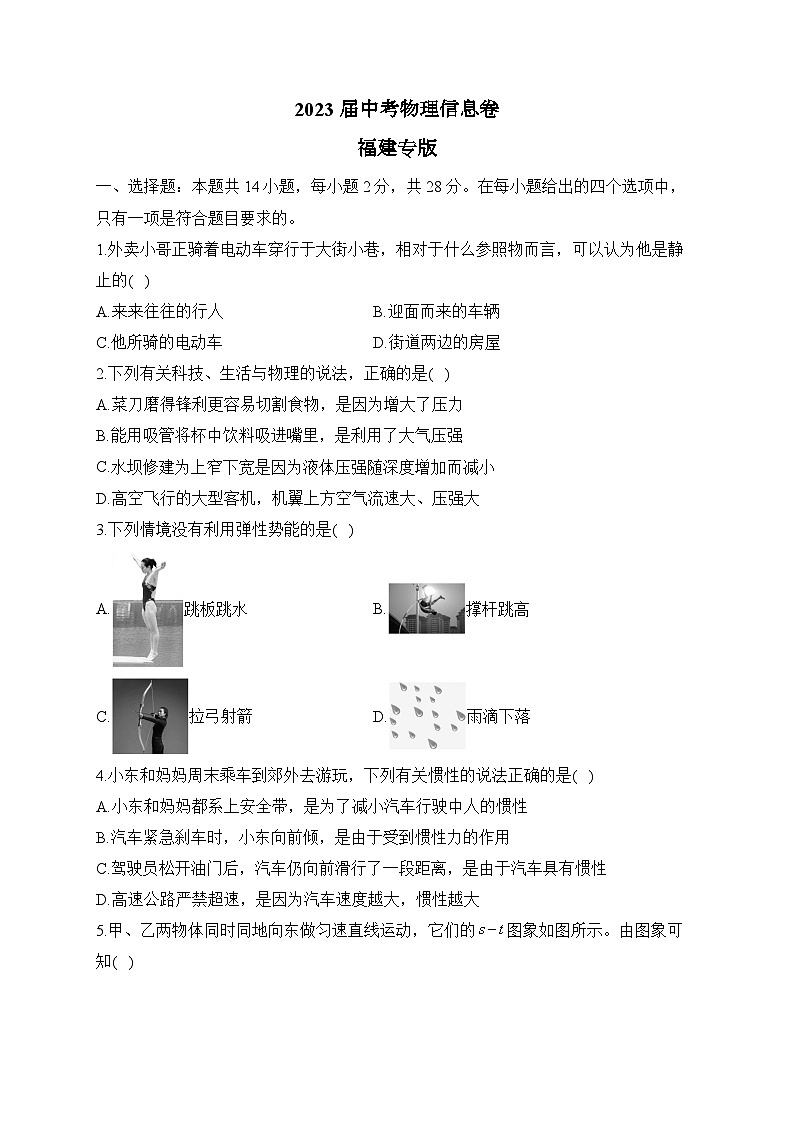

2023届中考物理信息卷 福建专版一、选择题：本题共14小题，每小题2分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。1.外卖小哥正骑着电动车穿行于大街小巷，相对于什么参照物而言，可以认为他是静止的(   )A.来来往往的行人  B.迎面而来的车辆C.他所骑的电动车  D.街道两边的房屋2.下列有关科技、生活与物理的说法，正确的是(   )A.菜刀磨得锋利更容易切割食物，是因为增大了压力B.能用吸管将杯中饮料吸进嘴里，是利用了大气压强C.水坝修建为上窄下宽是因为液体压强随深度增加而减小D.高空飞行的大型客机，机翼上方空气流速大、压强大3.下列情境没有利用弹性势能的是(   )A.跳板跳水 B.撑杆跳高C.拉弓射箭 D.雨滴下落4.小东和妈妈周末乘车到郊外去游玩，下列有关惯性的说法正确的是(   )A.小东和妈妈都系上安全带，是为了减小汽车行驶中人的惯性B.汽车紧急刹车时，小东向前倾，是由于受到惯性力的作用C.驾驶员松开油门后，汽车仍向前滑行了一段距离，是由于汽车具有惯性D.高速公路严禁超速，是因为汽车速度越大，惯性越大5.甲、乙两物体同时同地向东做匀速直线运动，它们的图象如图所示。由图象可知(   )A.甲的速度小于乙的速度 B.经过6s，甲在乙前面1.2m处C.以甲为参照物，乙向西运动 D.甲物体的速度是1.6m/s6.学习质量和密度的知识后，小明同学想用天平、量筒和水完成下列实践课题，你认为能够完成的是(   )①测量牛奶的密度②鉴别金戒指的真伪③测定一捆铜导线的长度④鉴定铜球是空心的还是实心的⑤测定一大堆大头针的数目A.①② B.①②④ C.①②④⑤ D.①②③④⑤7.如图所示，在探究影响滑动摩擦力大小的因素时，将木块置于水平桌面上，用弹簧测力计沿水平方向拉动，下列说法中正确的是(   )A.实验时，先在竖直方向对弹簧测力计“校零”B.在木块上加放钩码，可探究滑动摩擦力大小与重力的关系C.木块做加速直线运动时，木块对弹簧测力计的拉力等于弹簧测力计对木块拉力D.实验中难以做到匀速拉动木块，这会导致木块所受滑动摩擦力的大小发生变化8.如图所示的两个滑轮组，提升一个重为16N的物体（每个滑轮重力均相同），使物体在2s内上升了20cm，拉力大小如图所示，下列说法错误的是(   )A.两图中，定滑轮的作用是改变力的方向B.两图中，拉力所做的功相同C.图甲中，滑轮组的机械效率是88.9%D.图乙中，动滑轮的重力为2N9.如图所示，同学们自制一件小乐器，在8个相同的透明玻璃瓶中装有不同高度的水，用同样大小的力敲击8个玻璃瓶，会发出不同的声音。这“不同的声音”主要是指声音的(   )A.音调 B.振幅 C.音色 D.响度10.新疆察布查尔是我市的对口支援县．我市昼夜温差较小，而察布查尔的昼夜温差较大，主要是因为(   )A.海水的比热容小，砂石比热容大      B.海水的内能多，砂石的内能少C.海水的比热容大，砂石的比热容小       D.海水的内能少，砂石的内能多11.如图所示，甲、乙、丙三图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考 虑热量损失。下列选项正确的是(   )A.对比乙丙两图液体最终升温可以比较两种液体的比热容 B.对比甲乙两图，如果燃料2的热值较高，最终乙图液体内能较大 C.对比乙丙两图，如果液体b最终升温较高，说明燃料1的热值较大 D.对比甲丙两图，如果液体b的比热容比液体a大，升高相同的温度，液体a需加热较长时间12.一根锰铜线的电阻为R，要使这根连入电路的导线电阻变大，可采用的方法是(   )A.减小导线两端的电压 B.增大导线中的电流C.将导线拉长后连入电路 D.将导线对折后连入电路13.如图所示，在做“探究光的反射规律”实验时，小明让一束光紧贴纸板A射向O点，纸板B可沿折缝向后翻折，下列说法正确的是(   )
 A.图中α为反射角B.增大α过程中，反射光线沿顺时针转动C.时，看不到反射光线，说明此时不存在反射现象D.纸板B向后翻折后，反射光线消失，是因为此时没有反射光线14.“模拟调光灯”的电路如图甲，电源电压，电压表量程“”，电流表量程“0~0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出图线如图乙，下列判断正确的是(   )A.随电压的增加，小灯泡的电阻减小B.电路中最小电流是C.灯泡正常发光时，电路的总功率是D.灯泡正常发光时，滑动变阻器接入电路的阻值是二、填空题：本题共6小题，每空1分，共12分。15.如图所示，在跳蹦床运动中，人对蹦床的力的作用效果主要是______，蹦床对人的力的作用效果主要是______，这两个力是______（选填“平衡力”或“相互作用力”）。16.抗疫防控期间，防疫部门利用雾炮车进行消毒和除尘。雾炮车在水平路面匀速喷酒消毒 液的过程中（质量减少），雾炮车的动能________（选填“变大”、“不变”或“变小”），喷洒时离得较远的环卫工人也能闻到消毒液的气味，这是________现象。17.小月站在距离穿衣镜前1m的地方照镜子，则镜中的像与小月之间距离是________m，当小月靠近穿衣镜时，她在镜中的像与她之间距离将变小，她在镜中像的大小将________（填变大、变小或不变）。18.如图为某网友拍摄的某地出现的龙卷风的图片，龙卷风是由于其中心空气流速大，压强______，导致周边的物体被“吸入”龙卷风中心；网友用手机拍下龙卷风照片时，手机镜头相当于______透镜。19.电能表是测量___________的仪表；若电阻箱的阻值如图中所示，则阻值为___________Ω。20.北斗卫星导航系统是使用______（选填“电磁波”或“超声波”）与地面站通信的，而光纤传递信息利用了光的______（选填“反射”或“直线传播”）原理。三、作图题：本题共2小题，每小题2分，共4分。21.如图所示，一位同学沿水平方向用100N的力推箱子，请画出这个力的示意图。22.如图所示，请根据图中的入射光线及折射光线作出对应的折射光线和入射光线；四、简答题：本题共1小题，共4分。23.作为文明公民，不应该在公共场所吃有气味的食品．请说明其中的道理．五、实验题：本题共5小题，共30分。24.（6分）在探究冰的熔化规律的实验中，实验装置如图甲所示。（1）冰的熔化图像如图乙所示，发现冰熔化过程温度______（选填“升高”“不变”或“降低”），由此可知冰是______（选填“晶体”或“非晶体”）；（2）第2min和第6min时，试管内的物质分别处于______态和______态（选填“固”“液”或“固液共存”），冰熔化的过程经历了______min；（3）若冰全部熔化成水后，用酒精灯不断地加热，试管中的水最终______（选填“会”或“不会”）沸腾。25.（4分）某实验小组探究二力平衡条件的实验装置如图所示，M为一轻薄塑料片，实验中所用的钩码均为100 g，不计绳重及摩擦（g取10 N/kg）。
 （1）当左右两端同时各挂1个钩码时，塑料片静止，其左端受到的拉力与右端受到的拉力的方向________；当左端再挂上一个钩码时，如图乙所示，塑料片将做________（选填“匀速”或“变速”）运动，此时塑料片受到的合力为________N。（2）在图甲实验的基础上，用剪刀将塑料片从中间剪断，断开的塑料片向两边加速运动，说明不在同一物体上的两个力________（选填“能”或“不能”）平衡。26.（5分）如图是小宁“探究平面镜成像特点”的实验装置。（1）实验中用两根完全相同的蜡烛是为了比较像与物的_________关系；（2）在调整好装置后，用一光屏放在像所在的位置，直接观察光屏，光屏上_________（选填“能”或“不能”）看到像，说明平面镜所成的是_________像；（3）如果将蜡烛远离平板玻璃，像的大小_________，经过三次实验后，在白纸上记录像与物的位置如图乙所示，发现像和物的连线与玻璃板_________。27.（5分）在图所示的斜面上测量小车运动的平均速度.让小车从斜面的A点由静止开始下滑，分别测出小车到达B点和C点的时间，即可测出不同阶段的平均速度.（1）图中AB段的路程____cm，如果测得时间。则AB段的平均速度____cm/s。（2）在测量小车到达B点的时间时，如果小车过了B点才停止计时，测似AB段的平均速度会偏___________。（3）为了测量小车运动过程中下半程的平均速度，某同学让小车从B点由静止释放，测出小车到达C点的时间，从而计算出小车运动过程中下半程的平均速度.他的做法正确吗？_______，理由是：____________________。28.（10分）综合实践小组的同学们进行“测量小灯泡的电阻”的实验，电源电压为3V，待测小灯泡的额定电压为2.5V。（1）请用笔画线代替导线，完成图甲中实物电路的连接。（导线不得交叉）（2）检查电路无误后，闭合开关，灯泡不亮，电压表无示数，电流表有示数，导致这一现象的原因可能是_______。（3）排除故障后，闭合开关，当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片P向_______（选填“左”或“右”）移动；通过移动滑动变阻器的滑片P记录了多组数据，并作出如图丙所示的图象，由图可知小灯泡正常发光时的电阻为_______Ω。（4）在测出小灯泡的电阻后，有同学提出想利用现有的器材探究电流与电压的关系，请问能否完成？理由是_______。六、计算题：本题共3小题，共22分。29.（6分）图甲是小明家使用的电饭煲，图乙是其电路原理图，电路中电源电压为220V。和为阻值不变的电热丝，为温度自动控制开关，可实现“加热”和“保温”状态的转换。该电饭煲的最大容量是4L，额定加热功率是1000W，额定保温功率是100W。[]求：（1）电热丝的阻值是多少？（2）若该电饭煲将2kg水从20℃加热到100℃时，水吸收的热量是多少？（3）若不计热量损失，加热第2问的水需要多长时间？30.（7分）小明打车出门去办事，图甲为他乘车到达目的地时打印发票的部分信息，试求：（1）出租车行驶的时间?（2）出租车行驶的平均速度?（3）若该出租车在行驶过程中，以如图乙所示的速度行驶了2min，求这段时间所通过的路程？31.（9分）某民营企业生产的电动微型轿车的质量为1100kg，司机和乘客的总质量为100kg，轿车在平直公路上以12m/s的速度匀速行驶了10min。已知轿车受到的阻力大小恒为轿车总重的0.1倍，轮胎与路面接触的总面积。求：（g取10N/kg）（1）轿车在10min内行驶的路程。（2）轿车等红灯时，对水平路面产生的压强。（3）牵引力对轿车做功的功率。



答案以及解析1.答案：C解析：A.外卖小哥正骑着电动车穿行于大街小巷，和来来往往的行人之间的位置发生了变化，是相对运动的，故A不符合题意；B.外卖小哥正骑着电动车穿行于大街小巷，和迎面而来的车辆之间的位置发生了变化，是相对运动的，故B不符合题意；C.外卖小哥正骑着电动车穿行于大街小巷，和他所骑的电动车之间的位置没有发生变化，是相对静止的，故C符合题意；D.外卖小哥正骑着电动车穿行于大街小巷，和街道两边的房屋之间的位置发生了变化，是相对运动的，故D不符合题意。故选C。2.答案：B解析：A.菜刀磨得锋利，是通过减小受力面积来增大压强，故A错误；B.用吸管吸饮料时，当吸管内气压变小时，大气压把饮料压入吸管，故B正确；C.液体压强随深度的增加而增大，所以水坝修建时越往下需要修的越宽，故C错误；D.固定翼飞机的机翼做成上凸下平的形状，当飞机向前运动时，机翼上方的空气流速大于下方的空气流速，上方受到的压强小于下方受到的压强，机翼受到了向上的压强差使飞机上升，故D错误。故选B。3.答案：D解析：A.跳板跳水时，跳板发生了弹性形变，则跳板具有弹性势能，该情境中利用了弹性势能，故A不符合题意；B.撑杆跳高时，撑杆发生了弹性形变，则撑杆具有弹性势能，该情境中利用了弹性势能，故B不符合题意；C.拉弓射箭时，弓发生了弹性形变，则弓具有弹性势能，该情境中利用了弹性势能，故C不符合题意；D.雨滴下落时，雨滴没有发生弹性形变，不具有弹性势能，故D符合题意。故选D。4.答案：C解析：A.小东和妈妈都系上安全带，是为了减小由于惯性带来的伤害，人的质量不变，其惯性大小不变，故A错误；B.惯性不是力，不能说受到惯性力的作用，故B错误；C.驾驶员松开油门后，汽车仍向前滑行了一段距离，是由于汽车具有惯性，要保持原先运动状态不变，故C正确；D.汽车质量不变，惯性不变，故D错误。故选C。5.答案：C解析：A、由图可知，在相同时间内，甲通过的路程大于乙通过的路程，由可知甲的速度大于乙的速度，故A错误；B、由图可知，经过6s，甲通过的路程为1.2m，乙通过的路程为0.6m，则甲在乙前面，两者相距1.2m-0.6m=0.6m，故B错误；C、甲、乙两物体同时同地向东做匀速直线运动，已知，则以甲为参照物，乙向西运动，故C正确；D、由图可知，当甲通过的路程为时，所用时间，则甲的速度为：，故D错误。故选：C。6.答案：C解析：①测量牛奶的密度：需要用天平测量牛奶的质量，用量筒测量牛奶的体积，用密度公式求出密度，可以完成。②用天平测量戒指的质量，用量筒和水测量戒指的体积，用密度公式求出密度，可以鉴别金戒指的真伪，可以完成。③取一小段铜导线，可以测它的质量、体积，算出它的密度，但无法测铜导线的直径，就无法得出它的长度，不能完成。④鉴别铜球是空心的还是实心的：用天平测量铜球的质量，用量筒和水测量体积，用密度公式求出密度，然后和铜的密度比较，可以完成。⑤用天平测定一大堆大头针的数目：先用天平测量50个大头针的质量，求出一个大头针的质量，再用天平测量一堆大头针的总质量，求出这堆大头针的数量，可以完成。故选C。7.答案：C解析：A.用弹簧测力计测量水平方向的力时，应该是先在水平方向对弹簧测力计“校零”，故A错误；B.木块上加放钩码，压力大小改变，受力面积不变，探究的是滑动摩擦力大小与压力的关系，故B错误；C.木块对弹簧测力计的拉力与弹簧测力计对木块拉力是一对大小相等的相互作用力，故C正确；D.滑动摩擦力的大小只与所受压力和接触面的粗糙程度有关，与物体是否做匀速运动无关，故D错误。故选C。8.答案：D解析：A.定滑轮的实质是一个等臂杠杆，在机械装置中起到改变力的方向的作用，故A正确，不符合题意；B.由图甲可知，甲滑轮组中承担物重的绳子段数为3，绳子自由端的拉力为6N，绳子自由端移动的距离由可知，甲滑轮组拉力做功由图乙可知，乙滑轮组中承担物重的绳子段数为2，绳子自由端的拉力为9N，绳子自由端移动的距离由可知，乙滑轮组拉力做功两滑轮组拉力所做的功相同，故B正确，不符合题意；C.图甲中拉力做的有用功由可知，甲滑轮组的机械效率故C正确，不符合题意；D.图乙中，若不计绳重和摩擦，由可得，动滑轮的重力若考虑绳重和摩擦，动滑轮的重力小于2N，故D错误，符合题意。故选D。9.答案：A解析：由图示可知，8个瓶子中水的多少各不相同，当用相同的力时，瓶子振动的快慢不同，所以应是音调不同，故应选A。10.答案：C解析：沿海地区，水多；内陆地区水少、沙石多．因为水的比热容较大，砂石的比热容小，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小．
故选C。11.答案：B解析：A、比较比热容的大小要控制吸收的热量相等，乙丙燃料不同，放出的热量不相等，不能比较比热容大小，故A错误； B、甲乙两图液体相同，若燃料2的热值较高，则乙吸收的热量更多，内能更大，故B正确； C、液体吸收的热量不一定相等，故不能判断燃料1、2放出的热量，也不能判断热值大小，故C错误；D、甲丙燃料相同，放出的热量相同，液体b比热容比液体a大，那么要升高相同温度，甲图装置需要时间较短，故D错误。 故选：B。12.答案：C解析：AB.导体的电阻是导体的阻碍电流的性质，与导体两端的电压和通过的电流无关，故AB不符合题意；C.将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C符合题意；D.将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D不符合题意。故选C。13.答案：B解析：入射角是入射光线与法线的夹角，所以图中α为入射角，故A错误；因为反射角等于入射角，所以增大α过程中，反射角也增大，反射光线沿顺时针转动，故B正确；时，看不到反射光线，是因为反射光线原路返回，与入射光线重合，此时仍存在反射现象，故C错误；纸板B向后翻折后，反射光线消失，是因为反射光线、法线、入射光线在同一平面内，此时反射光线仍存在，故D错误。14.答案：C解析：A、灯与变阻器串联，电压表测灯的电压，电流表测电路的电流，由图乙知，随电压的增大，通过灯的电流变大，灯的功率变大，灯丝的温度升高，灯的电阻变大，A错误；B、根据图乙知，当灯的电压为额定电压2.5V时，灯的额定电流为：，由欧姆定律，灯正常发光时的电阻：；变阻器连入电路的电阻越大，电压表示数越小，电流表示越小，根据，灯的实际功率越小，灯丝的温度越低，灯的电阻越小，即灯电压小于2.5V时，灯的电阻小于5Ω根据欧姆定律和串联电阻的规律，当变阻器连入电路的电阻最大时，电路的电流大于：,B错误； R滑大+Rz202+52C、灯泡正常发光时，电路的总功率是：，正C确；D、根据串联电路的规律及欧姆定律，灯泡正常发光时，滑动变阻器接入电路的阻值：，D错误。故选：C。15.答案：使蹦床发生形变；改变人的运动状态；相互作用力解析：在跳蹦床的游戏中，人对蹦床向下施加力，使蹦床向下凹陷发生形变，人对蹦床的力的作用效果主要是使蹦床发生形变。蹦床对人向上的作用力，这个力使人由静止变为运动，所以这个力的作用效果主要是改变了人的运动状态。在跳蹦床的游戏中，人对蹦床施力的同时，也受到蹦床对他的作用力，人对蹦床的力和蹦床对人的力的施力物体和受力物体互为彼此，大小相等，方向相反，作用在同一直线上，满足相互作用力的条件，说明这两个力是相互作用力。16.答案：变小；扩散解析：雾炮车在匀速喷洒消毒液的过程中，车的速度不变，但随着消毒液的减小，车的总质量减小，所以车的动能变小。喷洒消毒液时，能闻到其气味，是其分子在不停地作无规则的运动，即为扩散现象。17.答案：2；不变解析：依所平面镜成像的特点，像与物到镜面的距离相等，小月离镜子1m远，她像离镜子也是1m远，像与小丽相距；当靠近镜面时，镜中的像视觉上变大了，但真实的大小没变；所以她在镜中的像大小不变。18.答案：小；凸解析：根据流体压强和流速的关系知道，龙卷风的中心空气流速大、压强小，外围的空气流速小、压强大，形成向内的压强差，导致周边的物体被“吸入”龙卷风中心。拍下龙卷风照片时，手机镜头相当于一个凸透镜，成倒立、缩小的实像。19.答案：电能/电功；2505解析：电能表盘上标有“kW·h”，它是电能的单位，所以它是用来测电能（电功）的仪表。电阻箱的阻值为20.答案：电磁波；反射解析：北斗卫星是利用电磁波传递信息的；光导纤维是利用光的反射传递信息的。21.答案：解析：首先找到重心，即几何物体的中心，用虚线连接对角线，找到重心，后如图所示，方向是向右，向右画一条直线，并标上箭头和力的大小和符号，如下图所示：22.答案：解析：平行于主光轴的光线经凹透镜发散后，发散光线的反向延长线过虚焦点，通过透镜光心的光线传播方向不变。如下图所示：23.答案：见解析解析：因为组成物质的分子在永不停息的做无规则运动，因此在公共场所吃有气味的食品，食品的气味分子会运动到空气中，影响到周围的人，所以文明公民，不应该在公共场所吃有气味的食品．24.答案：（1）不变；晶体（2）固态；固液共存态；4（3）不会解析：（1）晶体熔化时温度保持不变，非晶体熔化时温度不断升高，由乙图知，从第3分钟到7分钟，冰的温度保持0℃不变，所以冰是晶体。（2）从图像可以看出，第2min时，温度不断升高，所以试管内的物质处于固态，在第6分钟时吸收热量温度不变，冰处于熔化过程中，所以处于固液共存态，冰熔化过程从第3min到第7min经历了4min。（3）当大烧杯中的水沸腾后，尽管不断吸热，但烧杯中的水温度不再升高，保持水的沸点温度不变；小试管中的水从大烧杯中吸热，温度达到水的沸点后，就和烧杯中的水的温度一样，就不能从烧杯中继续吸热，这时虽然达到了沸点，但不能吸收热量，所以不会沸腾。25.答案：（1）相反；变速；1（2）不能解析：（1）实验中所用的钩码均为100 g，则每个钩码重，当左右两端同时各挂1个钩码时，塑料片静止，根据二力平衡条件可知其左端受到的拉力与右端受到的拉力的方向相反，当左端再挂上一个钩码时，如图乙所示，塑料片受力不平衡，塑料片将做变速运动，此时塑料片受到的合力为；（2）在图甲实验的基础上，用剪刀将塑料片从中间剪开，这样塑料片成了两个物体，将不能保持静止，说明不在同一物体上的两个力不能平衡。26.答案：（1）大小（2）不能；虚（3）不变；垂直解析：（1）实验时采用两根完全相同的蜡烛，一根蜡烛放在玻璃板的前面并点燃，另一根放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，说明后面的蜡烛的大小等于前面的蜡烛的像的大小，由于两根蜡烛完全相同，说明前面的蜡烛和前面的蜡烛的像大小相等，因此是为了比较像与物的大小关系。（2）光屏只能接收实像，不能接收虚像，直接观察光屏，光屏上不能看到烛焰的像，只能透过平面镜才能观察得到，说明平面镜成的像是虚像。（3）蜡烛在平面镜中所成的像与蜡烛始终大小相等，因此如果将蜡烛远离平板玻璃，像的大小不变。根据平面镜成像特点可知，像和物到玻璃板的距离相等，且关于镜面对称，因此像和物的连线与玻璃板垂直。27.答案：（1）40.0；25（2）小（3）不正确；因为所测时间不是运动过程中下半程的时间（小车从A到C的过程中通过B点时的速度不为0；小车通过AC段的时间与AB段的时间之差才是下半程BC段的时间）解析：（1）小车运动距离小车通过AB段的平均速度（2）如果让小车过了B点才停止计时，会导致时间的测量结果偏大，由公式知，平均速度会偏小。（3）所测时间不是运动过程中下半程的时间；小车从A到C的过程中通过B点时的速度不为0；小车通过AC段的时间与AB段的时间之差才是下半程BC段的时间，因此小明的方案不正确.28.答案：（1）（2）灯泡短路（3）右；12.5（4）不能，灯丝的电阻随温度的变化而变化解析：（1）待测小灯泡的额定电压为2.5V，所以电压表选择小量程与灯泡并联接入电路，滑动变阻器选择一个下接线柱与灯泡串联接入电路，如下图所示：（2）连接电路时，应断开开关；闭合开关，灯泡不亮，电流表有示数，说明电路是通路，电压表无示数，说明电压表与导线并联，所以电路故障是灯泡短路；（3）电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，其值为2.2V，小于灯泡的额定电压2.5V，所以应增大灯泡两端的电压，根据串联电路电压的规律可知应减小滑动变阻器两端的电压，由串联分压原理可知应减小滑动变阻器连入电路中的电阻，故向右移动滑片可以达到目的；由图丙可知，当灯泡两端的电压为2.5V时，对应的电流为0.2A，由欧姆定律可知灯泡正常发光时的电阻为：；（4）我们在探究电流与电压的关系时，应保证电阻的阻值恒定，而由图丙可知，灯泡的电阻是变化的，所以无法用来探究电流与电压的关系。29.答案：（1）（2）（3）672s解析：解：（1）由图乙可知，当开关S、都闭合时，只有工作；当开关S闭合、断开时，串联；根据串联电路的电阻特点可知，串联的总电阻大于任一分电阻，所以，当开关S、都闭合时，只有工作，电路中的电阻最小，根据可知，电路的功率最大，此时为加热状态，由可知，的阻值（2）若该电饭煲将2kg水从20℃加热到100℃时，水吸收的热量为（3）不计热量损失时，消耗的电能由得需要的加热时间30.答案：（1）10min（2）36km/h（3）2km解析：（1）8:00开始乘车，8:10下车，车行驶时间为10min。（2）出租车行驶6km，用时10min，平均速度为。（3）此时轿车的速度为60km/h，用时2min通过的路为。31.答案：（1）（2）（3）解析：（1）由得，轿车行驶的路程（2）轿车和人的总重力轿车和人对水平路面的压力轿车和人对水平路面产生的压强（3）轿车在水平公路上做匀速直线运动，所受阻力和牵引力是一对平衡力，轿车受到的牵引力牵引力对轿车做功的功率
